Ножевые стали сравнение – Ножевые стали. Сравнение и рейтинг.

alexxlab | 27.08.2019 | 0 | Разное

Характеристики ножевых сталей. Виды, сравнение и рейтинг.

Всякий, кто погружается в мир клинков, с удивлением обнаруживает, что в своей работе ножевые мастера используют невероятное количество материалов. И речь идет не только о материалах для рукояток. Вариантов стальных сплавов для лезвий не меньше. D2, 420, CPM, M390, Elmax и другие. Как в них не запутаться? Как найти нож, клинок которого будет соответствовать всем вашим требованиям? Решить задачу поможет этот гид по ножевым сталям.

Какие характеристики влияют на свойства стали?

Свойства сталей определяются сочетанием таких параметров, как твердость, прочность, коррозионная стойкость, износостойкость и способность удерживать заточку режущей кромки.

Рассмотрим каждую характеристику в отдельности.

  1. Твердость показывает, насколько эффективно материал может противостоять различным механическим нагрузкам и деформациям.
  2. Прочность является отражением способности материала избегать царапин, трещин и сколов в ходе активной эксплуатации, выполнения сложных работ.

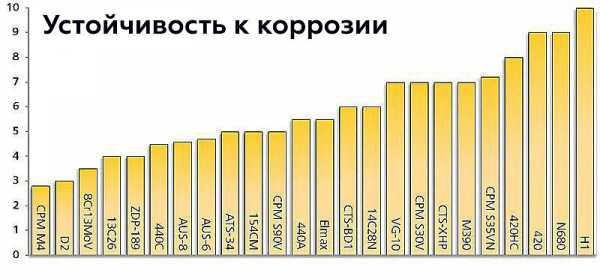

  3. Стойкость к коррозии определяет вероятность появления ржавчины на поверхности ножевой стали.
  4. Стойкость к износу влияет на долговечность материала в режиме обычного использования.
  5. Способность к удержанию заточки оказывает непосредственное влияние на то, как долго лезвие инструмента будет оставаться острым и демонстрировать хороший рез.

Не стоит думать, что пиковые показатели перечисленных выше характеристик являются идеальными, а от того и более желанными. В мире ножей все не так просто: так, чрезмерно твердый материал на деле окажется чувствительным к малейшим царапинам, а чересчур мягкий не справится с резом бумаги или, например, помидора. Поэтому крайне важно найти оптимальный баланс указанных характеристик в зависимости от целевого назначения инструмента, сферы его применения.

Многообразие ножевых сталей

Современная сталь для ножей — это материал со сложным химическим составом, где в разных пропорциях могут содержаться такие элементы, как марганец, хром, углерод, никель, молибден, вольфрам, карбид, сера и другие. Каждый из этих элементов наделяет сталь определенными свойствами. Так, марганец придает материалу зернистость, благодаря чему повышается прочность клинка, а хром делает его невероятно устойчивым к износу. Никель отвечает за способность противостоять коррозионным процессам, а вольфрам гарантирует отличный рез.

В зависимости от того, какие именно элементы и в каком количестве входят в состав материала, принято выделять следующие разновидности стали:

  1. Углеродистая.
  2. Легированная (нержавеющая).
  3. Инструментальная.
  4. Штампованная.
  5. Рессорно-пружинная.

Углеродистая сталь считается идеальным решением для применения в сложных условиях, поэтому из нее часто производятся ножи и другие инструменты для выживания. Они легко затачиваются и долго остаются острыми, но боятся окисления. Ввиду этого ухаживать за инструментами приходится часто и кропотливо.

В отличие от углеродистой, легированной стали коррозия нестрашна. Ее активно применяют для изготовления различных по форме и функциональности клинков. При этом применяется материал нескольких типов:

  • низкоуглеродистый (содержание углерода (C) не превышает 0,5%). Твердый, не боится окисления, хорошо держит заточку;
  • среднеуглеродистый (около 0,8%). Долго сохраняет первоначальную остроту, устойчив к износу;
  • высокоуглеродистый (от 0,9%). Остается острым долгое время, прекрасно режет, но склонен к появлению ржавчины, из-за чего требует особого ухода.

Инструментальная сталь твердая и надежная. Из нее, как следует из названия, выпускается широкий спектр инструментов, в то время как штампованная находит применение при производстве ножей методом «холодной» деформации. Как правило, такой материал содержит хром, определяющий его износостойкость и вязкость.

Наконец, рессорно-пружинный материал с достаточным содержанием углерода (его меньше, чем в углеродистой разновидности) характеризуется высокой прочностью и пригодностью к созданию метательных клинков, тяжелых ножей, рабочих топоров и других подобных изделий.

Какой стали отдать предпочтение?

Помимо бренда и материала рукояти, основным фактором, влияющим на ценообразование, является вид стали, используемый при производстве ножа.

Бюджетные материалы

  1. 420, 420J. Средняя прочность и хорошие показатели устойчивости к окислению. Режущую кромку ввиду малой твердости держит плохо. Используется в недорогих производствах, например, для выпуска кухонных ножей.
  2. AUS-6. Углерода в составе немного. Металл мягкий, не боящийся окисления. Применяется при создании недорогих кухонных ножей.
  3. 65Х13. Стоит недорого и обладает удивительной устойчивостью к появлению ржавчины. Такое сочетание характеристик делает материал особенно популярным для выпуска бюджетной кухонной утвари.

Материалы среднего ценового диапазона

К ним относятся:

  • 1095. В составе присутствует порядка 1% углерода. Легко затачивается до остроты бритвы, не склонна к крошению и окислению. Острота сохраняется надолго. Имеет высокие эксплуатационные характеристики, благодаря чему активно применяется для недорогих и крупных инструментов;
  • 13C26. Напоминает сталь 440A, но содержит больше C и Cr. Выпускается компанией Sandvik, ценится за хорошую твердость и защищенность от процессов коррозии. Используется для выпуска лезвий для разных типов бритв;
  • 420HC. Популярный вариант из 420-й серии с увеличенным содержанием углерода. Очень стойкая и не боящаяся коррозии (при качественной термообработке), хорошо удерживающая кромку лезвия. Активно применяется производителями всего мира;
  • 440A. Отличается от предыдущего материала повышенным содержанием углерода. Боится окисления, зато отлично сохраняет остроту лезвия. Характеризуется разносторонностью использования.

Стали хорошего качества

  1. 14C28N. Улучшенная версия материала 13C26 (за счет большей устойчивости к коррозии). Без проблем затачивается до остроты бритвенного лезвия. Является результатом работы специалистов шведской компании Sandvik. Любима мастерами бренда Kershaw.
  2. 440C. Легендарная сталь, на протяжении долгих лет считавшаяся лидером ножевого мира. Место на пьедестале уступила только суперсталям нового поколения. Содержит много углерода и хрома, что делает ее хорошим бойцом против коррозии, а также придает устойчивость к износу, простоту заточки. Сегодня используется для выпуска изделий среднего ценового диапазона.
  3. AUS-8. Японская разработка, напоминающая предыдущий материал. Из положительных свойств: отличная устойчивость к разрушению от коррозии и меньшая твердость. Легко затачивается, но кромку удерживает хуже, чем материалы с большей долей хрома.
  4. 8Cr13MoV. Китайская версия стали AUS-8. В отличие от последней, содержит больше углерода. Предлагает оптимальное соотношение «цена–качество». Ценится Spyderco и прочими брендами.
  5. CTS-BD1. Во многом схожа с марками AUS-8 и 8Cr13MoV, но обладает лучшими показателями по времени удержания остроты кромки и способности сопротивляться окислению. Является разработкой компании Carpenter по заказу Spyderco. Хорошо точится.

Высококачественные стали

Это материалы за умеренную цену, с высокими эксплуатационными показателями к ним относятся:

  • h2. Имеет в своем составе много элементов, противодействующих коррозии. Но не слишком хорошо держит кромку. Идеальный вариант для производства инструментов, используемых под водой;
  • N680. Содержит 0,2% азота и много хрома (около 17%). Как результат, предлагает хорошие антикоррозионные характеристики и показатели удержания кромки. Нередко применяется вместо более дорогой h2. Рекомендуется для изделий, часто контактирующих с соленой водой;
  • VG-10. Японская разработка, являющая собой нержавеющую, легированную молибденом и кобальтом сталь. Последний делает ее прочной и вместе с тем вязкой. Материал практически не ржавеет и легко выводится «в бритву» при заточке. Его очень любят мастера Spyderco и других производителей из этого же ценового сегмента;
  • D2. «Полунержавеющая» сталь. Называется так, поскольку в ее составе меньше Cr, чем в классических нержавейках, но это не мешает ей уверенно сопротивляться процессу окисления. Точится тяжеловато, зато достаточно прочна. Находит применение в производстве качественных ножей среднего ценового диапазона;
  • 154CM. Улучшенная версия 440С с меньшим содержанием хрома и вкраплением молибдена. Отлично сопротивляется окислительным процессам. Легко точится с помощью абразивов. Результат сохраняется надолго. Эту сталь выбирают многие бренды, включая Benchmade;
  • ATS-34. Японская модификация стали 154CM с очень похожим составом. От 440С отличается лучшим удержанием остроты лезвия и большей склонностью к окислению. Является излюбленным материалом многих найфмейкеров.

Премиальные стали

Когда речь заходит о ножах премиум-класса, многие уверены, что их клинки обязательно должны быть выполнены из легендарной дамасской стали. Для своего времени она действительно была эталоном красоты и качества, но современные технологии позволяют выпускать куда более надежные и эффективные сплавы. Поэтому сегодня клинки из дамасской стали чаще можно встретить на полках у коллекционеров, чем в кармане у активно пользователя ножей.

Кстати, о современных сплавах. В названиях у многих из них можно увидеть аббревиатуру CPM, которая расшифровывается как «порошковая металлургия Crucible». Под этой аббревиатурой скрываются американские инструментальные материалы исключительного качества, получаемые из переработанной в мельчайший порошок расплавленной стали.

Но вернемся к сталям премиум-класса. К ним относятся:

  • CPM S30V. Обладательница твердой матрицы, в которую вкраплены ниобий и карбиды на основе ванадия. Легко обрабатывается и долго остается острой. Не склонен к коррозии, обладает идеальным соотношением прочности и твердости. Активно применяется американскими брендами для выпуска высококлассных кухонных инструментов, а также карманных ножей.
  • CPM S35VN. Мелкозернистый материал с добавлением ниобия. Считается улучшенной версией S30V. Уверенно держит кромку и сопротивляется появлению ржавчины, легко точится, не выкрашивается. Считается образцовой суперсталью. Находит повсеместное применение.
  • CPM M4. Имеет в своем составе мало хрома и много углерода, молибдена, ванадия и вольфрама. Износостойка, податлива обработке, трудно окисляема. Может создать проблемы при заточке, но результат заточки будет радовать очень долго. Рекомендуется при создании инструментов, которые должны быть износостойкими и прочными одновременно.

Самые дорогие и качественные

К ним относятся материалы ультра премиум-класса:

  • CTS-XHP. Новичок рынка американского производства. Выпускается из порошковой смеси очень мелкого помола. Сочетает в себе лучшие качества S30V и D2, во многом превосходя их. Довольно трудоемка в заточке;
  • ZDP-189. Твердая, содержащая много C и Cr сталь. Трудно затачивается, но долго сохраняет результат. Сопротивляемость ржавчине ниже, чем у S30V;
  • Elmax. Производится из порошка с добавлением большого процента ванадия, хрома и молибдена. Легко затачивается и долго держит кромку, прочна. Сохраняет свои характеристики даже после контакта с окисляющими средами. Активно применяется премиальными брендами, в том числе Bohler;
  • CPM S90V. Богата углеродом и ванадием. Последнего в составе в 3 раза больше, чем у Elmax и S30V. Как и другие материалы из этой группы, трудно поддается обработке, зато отлично сохраняет остроту, не боится износа и воздействия абразивов;
  • M390. Износоустойчива и тверда, в том числе благодаря хрому, ванадию, вольфраму и молибдену в составе. Ничуть не уступает другим представителям класса.

Вместо вывода

Как видим, рынок ножевых сталей впечатляюще разнообразен. Он готов предложить материал, отвечающий практически любым пожеланиям и финансовым возможностям. Главное, перед покупкой четко представить: какой инструмент вам нужен? Для каких работ он будет применяться? Как часто его планируется использовать? Что в приоритете: дизайн или функциональность? Ответив на все эти вопросы, вы с легкостью подберете нож с клинком из «правильной» стали.

blademania.ru

Статьи на ножевую тему » Популярные ножевые стали

При выборе ножа, в первую очередь, вы должны обращать внимание на марку стали, из которой изготовлено лезвие. Сталь – это сама сущность клинка, и именно от неё зависит, как нож будет вести себя в работе. Сталь, по существу, является сплавом углерода и железа, который часто обогащается легирующими добавками для улучшения определенных характеристик материала.

В ножевом производстве вариации легирующих добавок позволяют получать различные типы сталей, кроме того, большое влияние на конечный результат оказывают процессы производства, прокатки и закалки сталей.


В конечном счете для характеристики сталей, используемых на клинках того или иного ножа, выделяют пять ключевых свойств.

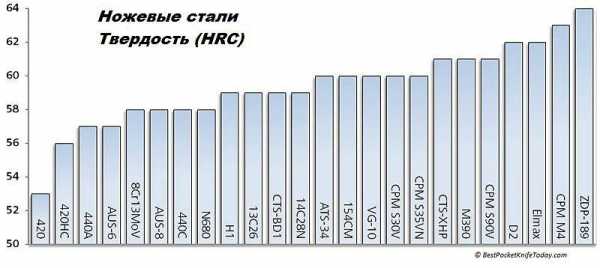

Твердость

Твердость – способность противостоять деформации при воздействии давления и приложенных сил. Твердость ножевых сталей, как правило, измеряется с помощью шкалы Роквелла (HRC).

Прочность

Вязкость, способность не подвергаться растрескиванию или выкрашиванию при использовании в тяжелых условиях. Кроме того, прочность показывает возможность изгиба клинка без критических деформаций. Выкрашивание и ломкость – злейшие враги ножа, последствия которых иногда невозможно устранить. Обратите внимание, что более твердая сталь, скорее всего, будет отличаться меньшей прочностью. Измерение прочности не стандартизировано в отличие от твердости.

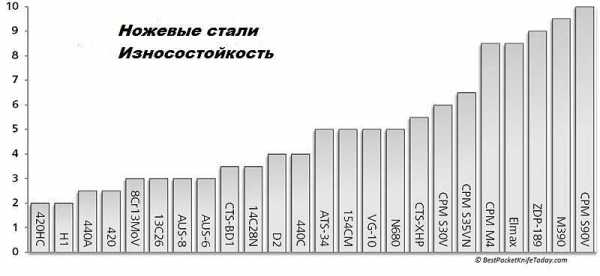

Износостойкость

Износостойкость – способность стали противостоять абразивному и адгезионному изнашиванию. Износостойкость обычно на прямую зависит от твердости стали, но химический состав материала тоже играет важную роль. В материалах равной твердости, как правило, сталь с большими карбидами будет сопротивляться изнашиванию лучше.

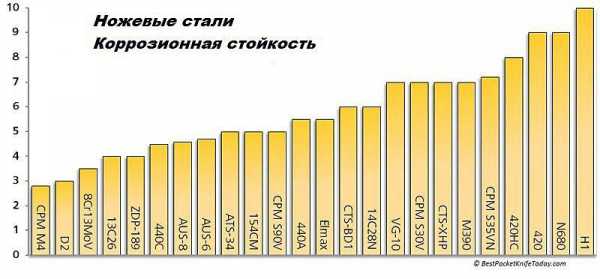

Коррозионная стойкость

Коррозионная стойкость – способность материалов сопротивляться коррозии. Таким ее проявлениям, как ржавчина и питтинг, вызванным воздействием окружающей среды (вода, соль и т.д.). Надо отметить, что обычно высокие антикоррозионные свойства стали оказывают негативное влияние на общую производительность лезвия.

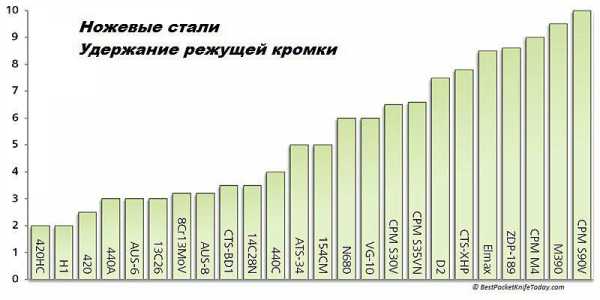

Удержание режущей кромки

Эта характеристика показывает, как долго лезвие будет сохранять свою остроту при постоянном использовании. Удержание режущей кромки постоянно обсуждается в ножевых кругах, но не имеет стандартного способа измерения до сих пор и больше относится к субъективным оценкам. Лично я рассматриваю данное свойство как комбинацию износостойкости и сопротивлению РК к деформациям.

К сожалению, невозможно получить «самую лучшую» сталь путем увеличения всех этих свойств, обычно это компромисс. Самая большая трудность – это равновесие между твердостью и прочностью. Клинок может быть исключительно твердым, но в то же время будет хрупким и ломким при взаимодействии с твердыми материалами. И наоборот, клинок может быть чрезвычайно прочным, отлично изгибаться без разрушения, но совсем не сможет держать заточку. Кроме того, обратите внимание, что «нержавеющая сталь» лишь термин, и при длительном воздействии агрессивной среды практически любая сталь будет корродировать. Поэтому, учитывая предполагаемый способ использования ножа и руководствуясь данной статьей, вы сможете выбрать наиболее подходящий вариант стали клинка для длительного и приятного использования.

Типы сталей

Инструментальная сталь – это твердые сплавы, в основном использующиеся для производства режущего инструмента. К этой категории относятся довольно популярные D2, O1 и стали CPM серии от Crucible (CPM 3V), а также более продвинутая быстрорежущая М4.

Углеродистая сталь – сталь, обычно используемая в тяжелых условиях, где особенно важны прочность и выносливость. Распространенный материал для производства ножей выживания и мачете. Эти стали хорошо держат режущую кромку и легко затачиваются, но за счет низкого содержания хрома сильнее подвержены коррозии. Самая популярная углеродистая сталь для ножей – 1095.

Нержавеющая сталь – это, как правило, углеродистая сталь с добавлением хрома, для лучшей сопротивляемости коррозии, и другими добавками, которые увеличивают рабочие характеристики, но обычно за счет понижения прочности. Наверное, это самая популярная категория ножевых сталей на сегодняшний день, она включает в себя: 400, 154CM, AUS, VG, CTS, MoV, Sandvik и порошковые стали от Крусибл серии SxxV . Обратите внимание, что нержавеющая сталь должна содержать как минимум 13% хрома.

Современные стали, используемые для производства ножей

Ниже я приведу наиболее популярные марки сталей в современном ножевом производстве. Не стоит воспринимать эту статью как истину в последней инстанции, это не точная наука, а просто мой способ классифицировать разнообразные стали, опираясь на множество различных факторов.

УЛЬТРА ПРЕМИУМ СТАЛИ

CPM S90V

Эту сталь отличает чрезвычайная износостойкость и удержание режущей кромки. На ряду с ожидаемо высоким содержанием углерода, основная особенность этого материала заключается в чрезвычайном процентном содержании ванадия, который почти втрое превышает показатели таких сталей, как Elmax или S30V. Конечно, она весьма дорогая и очень плохо поддается механической обработке, но никто не может похвастаться такой абразивной износостойкостью и удержанием режущей кромки, как CPM S90V. Вы можете встретить эту сталь на великолепном ноже Benchmade 940-1.

M390

Это одна из новейших суперсталей, производящихся корпорацией Bohler-Uddeholm (возникшая в результате слияния австрийской компании Bohler и шведской Uddeholm). Для получения M390 используется порошковая металлургия третьего поколения, в результате чего получается ножевая сталь с высокими показателями коррозионной стойкости, твердости и износостойкости. Хром, молибден, ванадий и вольфрам помогают улучшить показатели удержания режущей кромки. В отличие от ZDP-189, большинство карбидов М390 сформировано ванадием и молибденом, оставив больше «свободного хрома», чтобы бороться с коррозией. После термообработки эта сталь позволяет получить твердость в районе 60-62 HRC. Яркий пример использования данного материала – это новейший нож CKF Сабля.

ZDP-189

ZDP-189 – еще одна суперсталь от Hitachi, содержащая огромное количество углерода и хрома, что привело к удивительным показателям твердости. В среднем ее закаливают на 64 HRC, но некоторые производители ножей достигают значений в 66 HRC. Естественно, при такой твердости можно ожидать отличного удержания режущей кромки, но и очень трудоемкой заточки. Вы могли бы подумать, что большое количество хрома способствует коррозионной стойкости, но это не так. В результате взаимодействия углерода и хрома в материале остается не так уж много «свободного хрома» для противостояния ржавчине. Так что эта сталь хоть и тверже, чем S30V, но и больше подвержена коррозии. Как вы понимаете, этот материал не из дешевых.

Elmax

Bohler-Uddeholm представляет Elmax как порошковую сталь с высоким содержанием хрома, ванадия и молибдена, обладающей чрезвычайно высокой износостойкостью и устойчивостью к коррозии. Elmax – нержавеющая сталь, но действует во многих отношениях как углеродистая сталь. Она отлично держит режущую кромку, относительно легко точится и имеет неплохие антикоррозионные свойства. Неужели это самая «лучшая на свете» сталь? Возможно. По крайней мере, Bohler создает огромную конкуренцию порошкам от Crucible. Пример использования Elmax – великолепный нож ZT Rexford 0801.

CTS-XHP

CTS-XHP – относительно новая американская сталь (выпускаемая компанией Carpenter), которая имеет отличное удержание режущей кромки и твердость порядка 61 HRC. Это очередное творение порошковой металлургии, в котором инженеры Carpenter разработали порошок с чрезвычайно мелким зерном, что привело к удивительным эксплуатационным характеристикам. Удержание режущей кромки превосходит S30V, правда, и точится эта сталь немного сложнее. Обычно я рассматриваю CTS-XHP как коррозионностойкую форму D2 с чуть лучшим удержанием остроты лезвия.

ПРЕМИУМ СТАЛИ

CPM M4

Высокоэффективная инструментальная сталь с высокой прочностью и, пожалуй, лучшим удержанием режущей кромки среди углеродистых сталей. Как и все стали CPM, CPM M4 создана с использованием патентованной технологии Crucible Particle Metallurgy (CPM), которая обеспечивает чрезвычайно однородный, стабильный и легкообрабатываемый продукт, по сравнению с традиционными сталями. CPM M4 имеет великолепный баланс между прочностью и износостойкостью, благодаря большому процентному содержанию молибдена (отсюда М в названии), ванадия, вольфрама совместно с высоким процентом углерода. При термической обработке она может достигать твердости 62-64 HRC. Но основным минусом CPM M4 является низкое содержание хрома, поэтому данная сталь не является нержавеющей и относится к высокоуглеродистым сталям. В результате мы получили самую лучшую сталь для реза, но требующую постоянного ухода во избежание коррозии. Многие производители используют различные покрытия, которые значительно улучшают сопротивление окислению, но отмечают, что это недолговечное решение. Легко ли заточить нож из CPM M4? НЕТ!

CPM S35VN

В 2009 году компания Crucible и Chris Reeve представили улучшенную версию их бестселлера S30V и назвали её CPM S35VN. За счет более мелкой структуры зерна и добавления ниобия (N в названии) им удалось достичь великолепной прочности и облегчить заточку по сравнению с S30V. Если честно, то я вряд ли смогу отличить эти две стали. Бытует мнение, что на сегодняшний день это лучшая суперсталь по совокупности своих свойств: удержание режущей кромки, прочность, коррозионная стойкость и, конечно же, стоимость.

CPM S30V

Американская сталь от компании Crucible, CPM S30V (часто называемая просто S30V), имеет великолепное удержание режущей кромки и отличные антикоррозионные свойства. Этот материал, разработанный в США, обычно используется на клинках высококачественных карманных ножей и профессиональных кухонных инструментов. Введение ванадиевых карбидов приносит чрезвычайную твердость в стальную матрицу сплава. Если учитывать стоимость, то это одна из лучших ножевых сталей с оптимальным балансом между удержанием режущей кромки, твердостью и прочностью. Обратите внимание, что у данной стали появился старший брат – CPM S35VN, эта сталь сильно похожа на S30V, но за счет содержания ниобия легче обрабатывается и удобнее для производителей ножей. Однако S30V довольно распространена в настоящее время и является одной из любимых сталей ножевых производителей.

ВЫСОКОКАЧЕСТВЕННЫЕ СТАЛИ

154CM

Это сталь с относительно большой твердостью, которая считается модернизированной, путем добавления молибдена, версией стали 440С, сохраняющей такие же великолепные антикоррозионные свойства, несмотря на меньшее содержание хрома. 154CM имеет приличную прочность и отличное удержание режущей кромки. При применении правильных абразивов она довольно легко точится. Вы легко найдете примеры ее использования у ведущих производителей ножей, например Benchmade. Кроме того, вы можете встретить CPM 154, это порошковый аналог, производящийся Crucible. CPM процесс позволяет получить более мелкие и равномерные карбиды, что приводит к улучшениям свойств стали, но не стану утверждать, что среднестатистический пользователь сможет это заметить.

ATS-34

Эту сталь можно рассматривать как японский эквивалент американской 154CM. Соответственно, она имеет очень похожие свойства и характеристики и представляет собой высококачественную сталь, которая снискала славу у многих производителей ножей. Если сравнивать с 440С, то ATS-34 лучше удерживает режущую кромку, но менее устойчива к коррозии.

D2

D2 – инструментальная сталь, часто называемая «полунержавеющая», так как она содержит меньшее количество хрома, чем нержавеющие стали, но все равно неплохо сопротивляется коррозии. С другой стороны, D2 тверже, чем уже представленные выше стали 154CM и ATS-34, и, как результат, имеет лучшее удержание режущей кромки. Тем не менее, она не настолько прочная, как многие другие стали, и довольно плохо точится. Нужно набраться терпения, чтобы хорошо заточить клинок из D2.

VG-10

Сталь VG-10 очень сильно схожа с 154CM и ATS-34, но имеет немного больше процентного содержания хрома для коррозионной стойкости. Кроме того, VG-10 содержит ванадий, который немного повышает прочность. Эта сталь появилась в Японии и постепенно распространялась на ножевом рынке такими фирмами, как Spyderco и т.д. Эта сталь имеет достаточную твердость и может долго оставаться острой, но она немного хрупкая и подвержена выкрашиванию. В целом, мне очень нравится этот проверенный временем материал.

h2

Н1 от японской компании Myodo Metals отличается превосходным сопротивлением коррозии и практически не ржавеет. Это воплощение истинной «нержавейки». Естественно, подобное свойство дорого обходится, и ценой является способность удержания режущей кромки. Поэтому она отлично подходит для подводного плавания, но не думаю, что h2 устроит вас на EDC ноже. К тому же она отличается дороговизной.

N680

Сталь N680 содержит 0,2% азота и 17% хрома, что делает ее чрезвычайно устойчивой к коррозии. Если вы планируете использовать нож в соленой воде, то данный вариант для вас. Это прекрасная сталь, которую легко заточить. Можно считать ее более дешевой альтернативой h2, но с достойным удержанием режущей кромки, но не думайте, что она сможет сравниться по этому показателю с 154CM или ATS-34.

КАЧЕСТВЕННЫЕ СТАЛИ

440С

440С является хорошей универсальной ножевой сталью, которая потеряла свои позиции с появлением современных суперсталей. Это нержавеющая сталь, широко используемая на ножах среднего ценового диапазона, полностью отвечающая требованиям, выдвигаемым для ножевых материалов. Она имеет достаточную твердость и износостойкость, но главное отличие этого материала – великолепная коррозионная стойкость. Она держит режущую кромку на много лучше 420HC, но также легко точится. 440С содержит максимальное количество хрома и углерода из сталей данной подгруппы.

AUS-8

Это сталь японского производства по своим свойствам сильно напоминает 440С, причем даже лучше сопротивляется коррозии, но имеет немного меньшую твердость. Она относительно прочная, но не сможет удерживать заточку как ее старшие товарищи с большим содержанием углерода. Запомните, чем больше углерода, тем больше твердость и дольше удержание режущей кромки. AUS-8 будет легко заточить до бритвенного состояния.

CTS-BD1

Это нержавеющая сталь, созданная по заказу фирмы Spyderco. Производится американской компанией Carpenter и своими свойствами напоминает AUS-8 и 8Cr13MoV, но немного опережает их по удержанию режущей кромки. За счет большего процентного содержания хрома она также имеет лучшие антикоррозионные характеристики. Являясь сталью с мелкими карбидами, она довольно легко точится, но не сможет держать заточку так же долго, как, например, VG-10 (имеющая крупные карбиды).

8Cr13MoV

Эта сталь производится в Китае. По своим свойствам ее можно сопоставить с AUS-8, но 8Cr13MoV имеет более высокое содержание углерода. У данного материала отличное соотношение «цена-качество», и многие производители ножевой продукции используют эту сталь. Например, компания Spyderco.

14C28N

Нержавеющая сталь 14C28N от шведской компании Sandvik является улучшенной версией их стали 13C26, описанной ниже. Фактически, фирма Kershaw попросила увеличить коррозионную стойкость у 13C26, результатом чего явилась 14C28N. В составе этой стали немного больше хрома и чуть меньше углерода, но настоящий секрет в добавлении азота, помогающего в борьбе с коррозией. В общем, очень достойный материал, который относительно легко затачивается до бритвенного состояния. Примеры использования 14C28N вы можете найти в продукции фирмы Kershaw.

СТАЛИ СРЕДНЕГО ДИАПАЗОНА

440A

440А очень схожа с 420СН, но содержит больше количество углерода, что делает ее тверже и позволяет дольше удерживать режущую кромку, но она более склонна к коррозии.

420HC

Считается самой лучшей сталью в 420 серии, за счет увеличенного содержания углерода (НС - High Carbon) имеет относительно высокую твердость. Тем не менее, считается сталью среднего диапазона, но такие производители, как Buck, добиваются очень неплохих показателей у 420HC за счет грамотной термообработки, что приводит к достойным показателям удержания режущей кромки и замечательным антикоррозионным свойствам. По большому счету, это одна из лучших сталей по сопротивляемости коррозии, несмотря на свою невысокую стоимость.

13C26

Компания Sandvik выпускает свою версию стали AEB-L, разработанную для производства бритвенных лезвий. 13C26 можно сравнить с 440А, но она имеет чуть больше углерода и хрома, что делает ее чуть более твердой и коррозионно-устойчивой. Однако в реальных условия их очень сложно отличить друг от друга, так как их «поведение» практически одинаково. Позже Sandvik выпустила улучшенную версию этой стали – 14C28N.

1095

Это одна из самых популярных углеродистых сталей (содержание углерода примерно 1%), имеющая низкую коррозионную стойкость и неплохое удержание режущей кромки. Тогда откуда популярность? Все просто, это прочная сталь, устойчивая к выкрашиванию, неломкая, легко точится до бритвенной остроты и относительно дешевая в производстве. Эти свойства делают 1095 незаменимой на больших ножах с фиксированными лезвиями для тяжелых работ или на туристических ножах, которые будут подвергаться более жесткому использованию, чем ваши типичные EDC фолдеры. Для борьбы с коррозией производители вполне успешно используют различные покрытия и оксидирование.

СТАЛИ НИЖНЕГО ДИАПАЗОНА

420 и 420J

420 серия находится в конце списка ножевых сталей, но все еще может вполне успешно использоваться в массовом производстве. Она имеет низкое содержание углерода (обычно порядка 0,5%), в результате чего у нее малая твердость и плохое удержание режущей кромки, по сравнению с более качественными сталями. Но 420 сталь отличается приличной прочностью и коррозионной стойкостью, что позволяет использовать ее для производства кухонных ножей и другой недорогой ножевой продукции.

AUS-6

Обычно ее сравнивают с 420 сталью. AUS-6 относительно мягкая сталь с малым содержанием углерода, но с отличными антикоррозионными свойствами.

В чем секрет CPM сталей?

CPM – это аббревиатура, Crucible Particle Metallurgy (порошковая металлургия Crucible), данная технология позволяет получать высококачественные инструментальные стали. Американская компания Crucible является единственным производителем CPM сталей, которые получаются в результате сложного процесса. Расплавленную сталь под высоким давлением пропускают через специальные мелкие сопла, в результате чего сталь мгновенно охлаждается, превращаясь в мелкодисперсный металлический порошок. Далее этот порошок прессуется в специальных формах и запекается. Особенность CPM состоит в том, что данный процесс позволяет получать мелкие частицы с однородным составом и позволяет вводить точное количество легирующих добавок. В результате получается сталь с точными заданными свойствами, увеличенной твердостью и износостойкостью, которая обрабатывается и закаливается с максимальной эффективностью.

Что можно сказать про дамасскую сталь?

Дамасская сталь начинает свою историю очень давно и своими корнями уходит на восток, в такие страны, как Индия и Пакистан. Она широко известна благодаря характерному закрученному рисунку, полученному путем сваривания нескольких слоев металла, за счет чего её часто называют «многослойной» (прошу не путать с булатом, у них схож только рисунок). Существует множество мифов про волшебные свойства дамасской стали, но на сегодняшний день она пользуется спросом только из-за своей эстетической красоты. Как правило, интерес к ней проявляют в основном коллекционеры.

Выводы

Помните, что сталь для ножа – это главное, но не все. Покупатели должны осмотрительно относиться к выбору стали, чтобы не завязнуть в нюансах и отличиях «идеального материала», так как само по себе это не единственное, что будет определять рабочие характеристики ножа. Тот факт, что на ноже стоит клинок, выполненный из премиум стали, еще не делает его лучше ножа с лезвием из более простого материала. Способы термообработки, используемые производителем, а также дизайн самого изделия играют огромную роль в получении качественного конечного продукта.

В действительности все современные стали полностью удовлетворяют среднестатистическим потребностям большинства пользователей. Поэтому предлагаю уделить достаточно внимания и другим аспектам ножа, таким как форм-фактор, ручка, эргономика и т.д.

www.bestblades.ru

Сравнение режущих свойств некоторых сталей

Изготовление ножей

Пользуясь ножом, вы можете совершать два разных действия: рубить (строгать) и резать. Рубить (строгать) - это движение поперёк лезвия, а резать - вдоль. Очень часто даже создатели ножей не делают различия между этими действиями и напрасно. Когда вы рубите сучок, то проверяется твердость, прочность ножа, которые зависят от состава стали и её закалки, а, разрезая спелый помидор, вы проверяете структуру, а это производная от технологии создания ножа, т. е. как и из чего, он сделан: дамаска, булата или обычной стали. Поскольку эти характеристики: твердость и структура достигаются разными путями, то часто они входят в противоречие друг с другом.
  Вот простой пример: берём сталь У-8 (серебрянку) и делаем из прутка два изделия - зубило и нож. Зубило закаливаем: 650 ° ÷ 680 ° и в холодную воду. Мы получим самое мелкое зерно и максимальную твердость. Нож, закалённый при таком же режиме, во-первых - хрупкий, во-вторых - плохо режет - слишком мелкое зерно. Лучше сделать закалку 720 ° - 760 ° и в масло с t ° = 60 ° ÷ 200 ° , отпуск в этом же масле и охлаждение в воде. Мы не получим максимальной твердости, но упругость и режущие свойства будут выше.
  Второй пример: легирующие добавки хрома, ванадия и вольфрама увеличивают твердость, прочность и упругость стали и резко снижают её режущие свойства. Так нож, откованный из хром - ванадиевой пружины не режет вообще, он скользит, как конёк по льду, но не цепляется за поверхность. Быстрорежущие стали (HSS) с высоким содержанием вольфрама (9 % ÷ 18%) тоже режут плохо - они строгают, они твёрдые, но против помидора или войлока - слабы.
  Я считаю, что есть три структуры, в которых можно добиться хороших режущих показателей - это булат, дамаск и сталь CPM - продукт порошковой металлургии, хотя понятно, что при одинаковых рабочих характеристиках, они будут обладать разным рисунком, твёрдостью, упругостью и прочностью. По-моему, возможности сталей CPM ограничены слишком высоким легированием (иногда только хрома 26%).

Условия тестирования.
  Все лезвия затачивались мной, угол заточки 18 ° ÷ 25 ° . Набор камней и оселков был один. После заточки рубилась мягкая кость - рог марала. Если кромка деформировалась, то угол заточки увеличивался, пока лезвие не проходило это испытание с честью. ( Кроме случаев, отмеченных: *).
  После испытания на твердость проверялись режущие качества.
  Был взят плотный войлок, сечением 20 мм × 20 мм. На лезвии отмечался промежуток в 70 мм, и войлок резался поперёк в одно движение от метки до пятки клинка с небольшим давлением.

  Как только нож начинал скользить и не перерезал войлок в одно движение - тестирование прекращалось, и данные заносились в таблицу.
  Очень быстро выяснилось, что на самом деле угол заточки, твёрдость лезвия и доводочные камни играют незначительную роль - важна была только структура кромки лезвия и плотность войлока, его состав. Поэтому желающие и любопытные могут повторить эти опыты. Результаты будут отличаться от данных здесь, но соотношение количества резов ножей из разных сталей останется таким же.

  Легендарные стали прошлых лет.

Опасная бритва "Труд Вача" (сталь 13Х; 12Х; У = 1,3%; хром~1%)

7

Пила по металлу (сталь Р9; У = 0,9%)

8

Клапан дизеля ( 25Х1,5 Н3,5 /35Х12/ 30Х15 НГС/40Х15)

15 - 20

Шток от нефтяного насоса (высоколегированная (сталь 8Х15 ВСМФ4) коррозийно-кислотоустойчивая)

24

Подшипниковая сталь ШХ - 15; ШХ - 13 (У = 0,95 ÷ 1,05%; хром = 1,3 ÷ 1,5%)

Напильник (сталь У12А, У = 1,2%), кован мной, раскован вдоль, закалка в масле

32

Узбекский нож*(сделан в Узбекистане), сталь ШХ - 15, кованая, но не закалённая

65

Плоская рессора, кована мной, (сталь65Г)

60

Рессора из буксы вагона, кована мной, (сталь 60ГС2)

70

Напильник, кован мной, отожжён, осажен с торца, закалка в воде

* Рубить кость не имело смысла: лезвие загнулось бы.

  Современные стали.

Сталь 40Х13

20

Сталь 65Х13

22

95Х18 (закалка: 850 ° , масло), кована мной

30

110Х18 (закалка: 850 ° , масло), кована мной

55

Р6 М5 (кованая, осажена в 5 раз, закалка: 850 ° , вода)

65

Х12 ФМ (Х12 Ф1, Х12 Ф2, Х12 Ф3) HRC = 64 ед. (лезвие от рубанков, штампованная, закалка заводская)

24

55Х7; 6Х6; 8Х6; 4Х9; (кованы мной)

22 ÷ 26

Сталь ЭИ - 107 ( состав: с=0,4;) Cr=10%; Mn+Si=2%

18

У15А (осаженная в 40 раз)

135

Р6М5 (осаженная в 30 раз)

120

ШХ15 (осаженная в 10 раз)

90

  Зарубежные стали.

Yasugi Hitachi "Blue paper" steel №2, Japan, ( У = 1,2 %), (кована мной)



СРМ 420, (У = 2,3%), Germani, (кована мной)

90

WST 35 РМ (У = 2,6%), Germani, (кована мной)

100

RWL 34 (У = 1,2%), Germani, ( кована мной)

K. J.Ericsson, stainless (штампованный нож), Mora, Sweden

30

K. J.Ericsson, highcarboon (штампованный нож), Mora, Sweden

40

Helle, highcarboon, laminated (штампованный нож), Sweden

40

Напильник, "Orion", Швейцария (кован мной)

100

Опасная бритва "Sheffield", made in G. B

10

Торсированный дамаск "Boker, Sollingen, Stainless" (кован мной)

20

Randall, made in U. S.A., stainless (нож)

20

Asprey, made in G. B., stainless (нож)



Нож для микротомных срезов для микроскопов (Австрия), У = 1,2% (кован мной)

95

Dentch stainless steel, ATS-34, состав: с=0,9%; Cr=15%; Mo=3%; S=0,004%; Ph=0,005%

90

Экзотика.

 количество резцов

Булат А. Каменского, кован мной, 2000 год (рисунок: сеть из ромбов, а в ней - водоросли)

45

Булат А. Каменского, кован автором, 1996 год (рисунок: 6-ти угольные пчелиные соты)

40

Булат*, кован Вс. Сосковым, 2003 год (* на кости крошился при любых углах заточки, испытывался с L = 25 ° )

55

Булат**, кован Л. Архангельским (** на кости не испытывался по желанию владельца)

 100

Дамаск, работа К. Долматова (4 экз.)

40-48

Дамаск, работа И. Куликова, 2001 год

40

Дамаск нерж. С.Грачёва Кован мной, волна на кромке

65

Дамаск Л. Архангельского Кован мной

14

Дамаск И. Пампухи (Нижний Новгород) Кован мной

55

Дамаск из ржавой стали Кован мной ( 2.400 слоёв, волна на кромке)

70

Дамаск А. Дабакян Кован мной (150 слоёв, ст.3 + напильник + рессора)

60

Дамаск Кован мной(30.000 слоёв, напильник + чугун. опилки)

30

Дамаск Кован Базалаем - внуком, 1900 год ( 21 слой, напильник по кромке)

60

Дамаск Кован мной (1.800 слоёв, ст.45 (арматурный пруток)+ чугун. опилки)

30

Дамаск Кован мной(4.000 слоёв, железо XVIII в.+ сталь(Австрия))

40

Дамаск Кован мной(6.400 слоёв, РGМ5 + 55 х 7 (нерж.))

30

Дамаск Кован мной(3.000 слоёв. Состав 40%ШХ-15(с=1,0% Cr=1,5%)+ 40%ХФ-4 (с=1,1÷ 1,3% ; Cr=0,6÷ 1,0% ; W=1,5÷ 3%)+ 20%железа

60

"Волновая" сталь. Автор - Прокопенков Геннадий.(стальХ12ФМ, кованая автором)

50

 Хочу ещё раз объяснить, что эти цифры не абсолютные, а относительные - они показывают только соотношение между режущими свойствами некоторых сталей. Лезвия точились не до "идеала", а до того момента, когда они с хрипом и шипом, но уверенно режут бумагу, а испытание прекращалось, когда лезвие бумагу не резало. Этот узкий промежуток взят только для экономии времени и войлока. Даже при таких условиях времени потрачено - два года и войлочных ковриков куплено на сотню у. е.
  К примеру, свой кухонный нож "Mora 2000", K. J.Ericsson, stainless" я испытывал дважды. Один раз в обычном порядке, а второй раз я его заточил до того предела, который могу достичь; и во втором случае он сделал - 90 резов (в первом - 30), но было потрачено вдвое больше времени на заточку, втрое - не испытание, втрое больше войлока изрезано и траты эти излишни при эксперименте. По-видимому, любое лезвие из таблицы способно сделать втрое больше резов, но здесь идёт речь не о каком-то абсолюте, а только о соотношении сталей между собой. Единственное могу заметить, что если при испытании разница составляет 10 резов, то в реальной жизни это ощущается как в 2 раза. Поэтому 30 резов и 100 резов - это две большие разницы.
  Также я не пытался выставить оценку авторским работам - моей целью было выяснение "что есть что" в мире сталей, выявление общих закономерностей.
  Работа будет продолжаться, таблица - заполняться, но выводы кое-какие можно сделать.
      Легенда о высоких режущих свойствах дамаска - это легенда. Режут стали, которые входят в его состав, а не швы между ними. Поэтому, все свойства дамаска: прочность, твёрдость и рез - это среднеарифметическое, но не сумма. Это можно вывести умозрительно: к примеру, мы взяли ШХ-15, как режущую сталь, а 65Г, как упругую - это вовсе не значит, что полученный дамаск будет резать, как ШХ-15 и будет упругим, как 65Г. Ведь и ту и другую сталь мы разбавили, ухудшив тем самым её основные свойства. Это правило будет действовать, сколько бы слоёв мы ни намешали: от 2 до 1.000.000. Так, например, стандартный композит: Ст.3 + напильник + рессора - даёт рисунок с небогатым набором цветов - от светлосерого до тёмносерого и от 40 до 55 резов по войлоку. Рабочая сталь в этом наборе одна: 65Г (рессора), она сама по себе даёт 70 резов и упругая. Всё остальное добавлено для цвета, но резко ухудшает её (65Г) свойства.
      Единственным видом дамаска, свойства которого будут являться суммой всех свойств, входящих в его состав, будет дамаск без рисунка. То есть, стали в нём не перемешаны между собой: режущая сталь идёт по кромке, а упругая - по обуху. Эта конструкция может иметь от 2 до 9 полос, сути дела это не меняет. На кромке может быть дамаск из режущих сталей или одной стали, но хорошо перемешанной (как в японских мечах), а на щеках может быть декоративный дамаск из никеля и хрома - это принципиально тоже ничего не меняет. Я хочу донести простую идею: не мешать в кучу стали по принципу: "а вдруг что-нибудь выйдет этакое" - этакое не получится, сказок не бывает, к сожалению. Как ведёт себя сталь отдельно, так же она ведёт себя и в дамаске - нового в этой смеси не рождается.
      Поэтому, если сталь неизвестна, её нет в моих таблицах - исследуйте её. Нетрудно сделать один эталонный нож из ШХ-15, а с ним сравнивать неизвестные стали - данные можно присылать мне и таблицы будут заполняться быстрее. К примеру, не испытана У16А, - думаю, что она не режущая, т. е. продолжает линию У12А, У13А, но ведь проверить-то надо. Покупать полосу У16А на "Клинке" - деньги на ветер. Так на весеннем "Клинке" 2004г. у господина Петрика было куплено изделие из якобы У16А, спектрограф показал, что это 12Х5. Возможно, мастер просто купил полосу, поверив на слово.
      Плохо режут современные булаты, имеющие в составе даже С=1,9%. Поскольку в любой стали определяющим является структура, а не состав, то присутствие углерода в любых количествах ещё ни о чём не говорит.
      Вот список сталей, которые дают 60 ÷ 90 резов по войлоку: У7А; У8А; У10А; ШХ-15; Р6М5; ШХ-13; 9ХС; 9ХФМ. В них содержание углерода от 0,7 % до 1,05 %, но хорошая структура, поэтому дамаск, составленный из них, будет резать.
      А вот стали, которые дают 7 ÷ 30 резов: У-12; У-13; Х12ФМ; 12Х; 13Х. Углерода в них от 1,2 % до 1,7%, но добавлять их в дамаск - ошибка. Ведь тот же напильник добавляют в дамаск по двум причинам: для повышения % углерода (улучшения рабочих свойств) и для контраста. Увы, происходит ухудшение свойств, а контраст можно достичь и другим путём.
      Вот, к примеру, дамаск, составленный из 3-х режущих сталей: ЩХ-15; 9ХС и 65Г (как прослойка между ними). Дамаск полирован и 10сек. проявлен в железном купоросе: ослепительно белые полированные линии хрома на тёмном фоне, который не однороден, а состоит из чёрных, коричневых и синих полос. Дамаск упруг и режет, как рессора - 70 резов, что втрое больше, чем у лучших дамасков типа: рессора + напильник.
      Данный дамаск не режет, как ШХ-15, поскольку объём ШХ-15 = 25 % и закалка велась по 65Г, (т. е.нагрев под закалку на 200 ° меньше) иначе всё рассыпалось бы. Но, по крайней мере, рессора разбавлена лучшей сталью, а не напильником. ШХ-15 свою задачу выполнила - дала линии хрома. Как ни странно, дамаск из одной стали тоже даёт очень контрастный рисунок. Вот серия снимков, показывающих процесс превращения цепи от пилы "Sandrik" в дамаск с очень ярким рисунком      Рисунок невероятно контрастен, пришлось делать анализ и оказалось, что вся цепь, включая заклёпки, сделана из одного металла. Тогда, для подтверждения этого факта, я сделал дамаск из арматурного прутка, правда, с присыпкой чугунных опилок по швам. И этот дамаск оказался ярким и контрастным. Поэтому, лучше думать о рабочих свойствах дамаска, смешивая стали, а рисунок будет присутствовать всегда.
  Всё это сказано о дамаске, имеющем узор. Будь это дикий; турецкий; штемпельный или какой-либо ещё. Любой узор на поверхности - это срезанный слой и зародыш будущей трещины. Любая смесь сталей на кромке режет хуже, или так же, как лучшая сталь из этой смеси. Механическое увеличение количества слоёв не даёт приращение качества реза.
  Один опыт отражён в таблицах. Лезвие, откованное из напильника, дало, приблизительно, 30 резов и дамаск из напильника в 30.000 слоёв тоже дал 30 резов. Кроме этого я провёл такой опыт: взял полосу дамаска в 400 слоёв, весом 1.6 кг.( производство И. Ю.Пампухи), и начал её сваривать, иногда отрезая кусочек для испытаний. В результате получилось 4 лезвия по 50 г., остальные 1,4кг. пошли на окалину. Лезвия имели: 3.000 слоёв, 30.000 слоёв, 300.000 слоёв и последнее лезвие - 4 млн.800 тыс. слоёв. Хорошими режущими свойствами обладал только первоначальный вариант в 400 слоёв, далее шло ухудшение. Сваривал только флюсом, нарезая полосу на 5 - 10 кусков. Т. е. слоёв было много, а сварок мало. Приращение качества идёт при другом процессе. Если полосу перегибать каждый раз пополам и засыпать чугунными опилками. Т. е. сварок много, а увеличение количества слоёв идёт очень медленно. Одновременно идёт науглероживание за счёт чугуна. Путь не перспективный и трудоёмкий. Угар составляет 50% - 75%. Значит, лучший по качествам дамаск, в котором результат равен сумме составляющих его сталей - это: режущая сталь по кромке, пружина по обуху и узор на щеках. Такая конструкция будет резать, рубить и быть красивой (при хорошем подборе всех составляющих), но, как ни крути, по прочности будет уступать творениям Е. Самсонова. Это выводы о дамаске.
  Теперь о сталях. Из углеродистых сталей фаворитом оказался швейцарский напильник, естественно не просто фрезерованный, а прокованный. 100 резов по войлоку, кость рубит любую, при толщине в 4 мм. не деформируется при нагрузке в 80 кг., т. е.пружинит. В общем-то, не удивительно, если вспомнить, что ни один ювелир не пользуется нашими напильниками, которые лысеют с первого движения. А швейцарские напильники работают по 15 - 20 лет. Примерно такие же результаты дала продукция Германии и Австрии. Не зря амузгинские мастера (Дагестан) в дамаск вставляли шеффилдовские напильники.
  Из легированных сталей наилучшей оказалась Р6М5 (хорошо прокованная!). Вязкая, упругая, не критичная в закалке. После протравливания даёт красивый булатный узор, кость рубит любую, режет очень хорошо, как углеродистая. Парадокс, что более углеродистые стали, типа 110Х18 или Х12ФМ уступают Р6М5 многократно по рабочим параметрам, ослепляя только своим блеском. В общем, нет дамаска равного Р6М5, хотя своего прямого назначения она не выполняет. Поясняю - это сталь для свёрл по металлу, но металл она не сверлит, в отличие от предшественницы Р18. Но, как оказалось, её можно использовать в ножевом производстве; самостоятельно или прилепив щёчки из нержавеющего дамаска. Просто в дамаск Р6 тоже замешивается, но с падением рабочих качеств, как и описано выше, в главе о дамаске.
  Стали СРМ отлично режут, не ржавеют, хрупки, рисунком не обладают. Если хорошо вывести геометрию клинка (не тоньше и не толще, чтобы не ломался, но резал), то это идеальный нож для охоты и рыбалки. С выводами пока всё.

 Два года назад начал сравнивать режущие свойства дамасков, булатов, сталей в полной уверенности, что сталь хуже всех, всё затмевал образ микропилы, присущий булату и дамаску. Чисто умозрительная идея, которую никто не подтверждал и не опровергал. Статью и таблицы начал писать и заполнять одновременно, тоже два года назад. Когда факты стали опровергать теорию, то следовал фактам, поэтому статья начинается "во здравие", а заканчивается "за упокой". Но переписывать не стал, пусть отражает эволюцию мысли. Работу оцениваю очень просто - я сэкономил время тому фанатику дамаска, который уверен, что вся суть в смешении разных сталей, правильной пропорции их, количестве слоёв или в чугуне между слоями. Утверждаю, что это не так: свойства дамаска, как результата всей этой работы, будут среднеарифметическими от свойств компонентов. Вот ещё одно логическое доказательство. Представьте, что сварены две полоски: пусть это будут рессора и напильник. Эту конструкцию закалили и заточили. На одну сторону заточили - режет рессора и даёт 70 резов. На другую сторону заточили - режет напильник и даёт 30 резов. Посередине заточили (по шву) - вообще не режет. Отжигаем этот дамаск, перегибаем посередине на толщину полоски, вот так:

 Закаливаем, затачиваем, получаем дамаск с соотношением сталей 1:1. Как он будет резать? Очень просто (70+30) : 2 =50. Шов будет только вредить. Вот и вся суть дамаска в отношении режущих свойств. Можете сделать 1.000.000 слоёв - резать будет так же, как эта полоска (если пропорция 1 : 1). Если кому-то не жаль своего времени, пусть опровергает. Т. е.надо получить дамаск, который режет лучше, чем лучшая по резу сталь из составляющих его и чтобы чётким было объяснение: надо сделать 3.000 слоёв за 7 сварок, после 3-й сварки торсировать по часовой стрелке, а после 5-й - против часовой и тогда получается чудо.
 Мой совет: если дамаск делается из сталей, и важно качество, а не только рисунок, то стали надо подбирать не по цвету, или углероду, а по прочности, твёрдости и режущим свойств

msd.com.ua

Ножевые стали. - Блоги Выживальщиков

 Доброго времени суток, камрады.

 У себя на компе давно уже составлял справочник по ножевым сталям в варианте "Для чайника"… Сегодня удалил, так как наткнулся на этот весьма хороший сайт (по ссылкам из текстапопадёте) — тут проделана большая работа любителями ножа: инфа достоверная, актуальная и легкоусвояемая…В разделе по материалам для заточки http://sharpknife.ru/?p=6168 просто открыл для себя арканзас (ранее слышал, но тут просто и доступно)и понял, что мне он нафигне нужен,так же как натуральные японские водные камни, впрочем, как и многимиз вас.

 И так как нож выбирается буквально по 4 параметрам (назначение, удобство размещения в конкретной руке, цена, внешний вид), то что быне обмануться, учитывая первый параметр, и не купить гогно, учитывая третий, обязательно надо знать из чегомы себе "острую шелезяку" берем. Тем более, что это то, что составляет последний твой рубеж обороны, и это то, что всегда с тобой!

Думаю, что всё нижеприведенное пригодится (в блогах видел одну статью, но там (да простит автор) многовато воды и маловато марок ножевой стали).

Cowry X — вязкая порошковая сталь, специально разработана Diado Steel Company для режущих инструментов. Она содержит 3% углерода, 20% хрома, 1% молибдена, 0,3% ванадия и может быть закалена до 63 −66 HRC без повышения хрупкости.

Cowry Y (CP-4) — японская коррозионностойкая сталь производства Daido Steel Co., LTD с 1.2% углерода, 14% Cr; 3% Mo; 1% V. Используетсяв производстве ножей.

ZDP-189 (Имеет тот же состав что и Cowry X) — высокоуглеродистая инструментальная порошковая сталь производства корпорации Hitachi Metals (Япония), разработанная на основе технологии аморфных металлических сплавов, используемая в изготовлении ножей. Состав: C: 2.90–3.00%; Si: 0.35; Cr: 19.00–20.50%; Mo: 0.90–1.00%; V: 0.25–0.35%

ZDP-247 — высокоуглеродистая инструментальная сталь производства корпорации Hitachi Metals (Япония), разработанная на основе технологии аморфных металлических сплавов, используемая в изготовлении ножей. Состав стали является коммерческим секретом корпорации Hitachi Metals.

VG-1 (V Gold 1) нержавеющая сталь производства Takefu Special Steel Co.,Ltd.  Состав: C 0.95–1.05%; Cr 13.00–15.00; Mo 0.20–0.40%;  Ni 0.25%.  Обычно закаливается до 58 —61 HRC. КомпанияCold Steel утверждает, что VG-1 обладает лучшими характеристиками по заточке, удержанию режущей кромке и прочностью чем стали  440° C, VG-10 и  ATS-34, другие говорят, что VG-1 просто дешевле. VG-1 часто используют для изготовления кухонных ножей, парикмахерских ножниц и для лезвий станков пищевой промышленности.

VG-2 — японская коррозионностойкая сталь, разработанная фирмой Takefu Special Steel Co., Ltd. (Япония) для обкладок многослойных кухонных ножей.

VG-10 — японская коррозионностойкая сталь, разработанная фирмой Takefu Special Steel Co., Ltd. (Япония) для режущего инструмента. Известна под названием V-Gold № 10. Состав: C 0.95–1.05%; Cr 14.50–15.50; Co 1.30–1.50%; Mn 0.50%; Mo 0.90–1.20%.  Закаливается до 60 —61 HRC (единиц по Роквеллу).

CPM S30V — порошковая, мартенситная (высокоуглеродистая), нержавеющая сталь разработанная Диком Барбером из Crucible Materials Corporation совместно с известным ножевым производителем Крисом Ривом  (Chris Reeve). Химический состав стали способствует формированию большего количества карбидов ванадия (в составе стали ванадия — 4.00% ) которые  более эффективны при резке, чем карбиды хрома. Карбиды ванадия придают зерну структуры стали более равномерный вид, что улучшает режущие  и прочностные свойства. Не смотряна сложности закалки стали  CPM S30V, кнайфмейкеры используют ее так как ее легче обрабатывать на гриндере чем другие порошковые стали. Состав: C-1.45%, Cr-14.00%, V-4.00%, Mo-2.00%. Сталь часто используют практически все ведущие ножевые производители: BUCK; EMERSON; CHRIS REEVE; STRIDER KNIVES; SPYDERCO и другие.

Порошковая сталь CPM в сравнениис обыкновенной

ZA-18  - Японская сталь производства «Aichi Steel». Компания недавно разработала эту сталь дабы улучшить известную сталь VG-10. Сталь закаливается и потом подвергается криогенной обработке (криогенной закалке) для превращения оставшегося аустенита в мартенсит. Твердость стали  60–61 HRC. Химический состав ZA-18 похож на состав стали VG-10, но содержит больше углерода (1.20%  против 1.05% у VG-10), Хрома (18.0 против 15.5), Молибдена (1.50 против 1.20) и Кобальта (1.8 против 1.5)  для большей твердости, прочности и коррозионной стойкости.

AISI 301– коррозионностойкая упрочняемая хром-никелевая сталь, используемая на поварскихи кухонных ножах. Свойства – высокая коррозионная стойкость.


AISI 304 (1.4301 08×18Н10)
– коррозионностойкая упрочняемая хром-никелевая сталь, используемая на поварскихи кухонных ножах. Свойства – высокая коррозионная стойкость.

AISI 420 — мартенситная, безникилевая, низкоуглеродистая нержавеющая сталь. При нагревании до 1000-1060°С и последующей закалки образует мартенсит, твердость которого прямо пропорциональна содержанию углерода, так же образующиеся карбиды хрома упрочняют структуру стали, повышая режущие способности и твердость.  Состав AISI 420: С 0.15%, Мn 1.0%, Cr 12.0–14.0%, Mn 0.00–1.00%, Si 0–1.00%, P  0.00–0.04%

AISI 420 MoV -  Сталь  AISI 420 с дополнительной добавкой ванадия и молибдена для повышения износостойкости и коррозионной стойкости.  Состав AISI 420 MoV: С 0.45–0.55%, Мn 1.0%, Cr 14.0–15.0%, Mn 0.00–1.00%, Si 0–1.00%, P  0.00–0.04%, Mo  0.5–0.8%,V  0.10–0.20%

ATS-34 — высокоуглеродистая хромистая подшипниковая сталь японского производства (Hitachi Metals), пользующаяся широкой популярностью с конца 80-х г.г. ХХ века в изготовлении клинков дорогих серийных и авторских моделей. Очень близка по составу американской 154-CM и шведской RWL-34. Состав: С 1.05%, Мn 0.4%, Cr 14.0%, Mo 4.0%.

ATS-55 — высокоуглеродистая хромистая сталь японского производства, использующаяся в изготовлении клинков серийных моделей. Состав: С 1.00%, Мn 0.5%, Cr 14.0%, Mo 0.60%, Co 0,40%, Cu 0.20%, Si 0.40%.

AUS-4 — коррозионностойкая сталь японского производства (Aichi Steel Works), пользующаяся популярностью в изготовлении клинков недорогих серийных моделей складных и кухонных ножей.
Состав: С 0.40…0.45%, Мn 1.0%, Cr 13…14.5%, Ni 0.50%; Si 1.0%.

AUS-41 — коррозионностойкая сталь японского производства (Aichi Steel Works), пользующаяся популярностью в изготовлении клинков недорогих серийных моделей складных и кухонных ножей.


AUS-43
- коррозионностойкая сталь японского производства (Aichi Steel Works), пользующаяся популярностью в изготовлении клинков недорогих серийных моделей складных и кухонных ножей.

AUS-6 — коррозионностойкая сталь японского производства (Aichi Steel Works), пользующаяся популярностью в изготовлении клинков недорогих серийных моделей складных и кухонных ножей. Существует разновидность AUS-6М повышенной чистоты. Сравнима со сталью 440A.  Состав: С 0.55…0.65%, Мn 1.0%, Cr 13…14.5%, Ni 0.50%; Si 1.0%, V 0.10…0.25%.

AUS-8 — коррозионностойкая сталь японского производства (Aichi Steel Works), пользующаяся давней популярностью в изготовлении клинков серийных моделей складных и кухонных ножей, закаливается обычно до 57–59 HRC .  Сравнима со сталью 440B. Состав: С 0.70…0.75%, Мn 0.50%, Mo 0.10…0.30%, Cr 13…14.5%, Ni 0.50%; Si 1.0%, V 0.10…0.26%. Применяется компаниями SOG, KERSHAW KNIVES


AUS-10
— коррозионностойкая сталь японского производства (Aichi Steel Works), пользующаяся популярностью в изготовлении клинков серийных моделей различных ножей. Существует разновидность AUS-10М повышенной чистоты.  Сравнима со сталью 440° C, но немного жестче. Состав: С 0.95…1.10%, Мn 0.50%, Mo 0.10…0.31%, Cr 13…14.5%, Ni 0.50%; Si 1.0%, V 0.10…0.27%.

AUS-118 — коррозионностойкая сталь японского производства (Aichi Steel Works), пользующаяся популярностью в изготовлении клинков серийных моделей различных ножей. Состав: С 0.90…0.95%, Мn 0.50%, Mo 1.30…1.50%, Cr 17…18%, Si 1.0%, V 0.10…0.25%.

Blue Paper #1 (AoGami #1) — японская легированная сталь («голубая бумага», «аогами») повышенной чистоты производства Hitachi (Япония), популярная в производстве профессиональных поварских ножей, пил, кос. При окислениина поверхности стали появляется голубой оттенок. Состав: C – 1.20…1.40%, Si — 0.10…0.20%, Mn — 0.20…0.30%, Cr — 0.30…0.50%, W – 1.50…2.00%.

Blue Paper #2 (AoGami #2) — японская легированная сталь повышенной чистоты производства Hitachi (Япония), популярная в производстве профессиональных поварских ножей, пил, кос. Состав: C – 1.00…1.20%, Si — 0.10…0.20%, Mn — 0.20…0.30%, Cr — 0.20…0.50%, W – 1.00…1.50%.

Blue Paper Super (AoGami Super) — японская легированная сталь повышенной чистоты производства Hitachi (Япония), популярная в производстве профессиональных поварских ножей, пил, кос. Состав: C – 1.40…1.50%, Si — 0.10…0.20%, Mn — 0.20…0.30%, Cr — 0.30…0.50%, W – 2.00…2.50%, Mo – 0.30…0.50%, V – 0.30…0.50%

White Paper #1 (Shiro Gami #1) — высокоуглеродистая инструментальная сталь («Белая бумага») производства корпорации Hitachi Metals (Япония), популярный материал в изготовлении клинков высококачественных поварских и промышленных ножей. Состав: 1.20–1.40%С; 0.20 — 0.30% Mn; 0.10–0.20% Si.

White Paper #2 (Shiro Gami #2) — высокоуглеродистая инструментальная сталь производства корпорации Hitachi Metals (Япония), популярный материал в изготовлении клинков поварских ножей, кос, топоров, стамесок. Состав: 1.00–1.20%С; 0.20 — 0.30% Mn; 0.10–0.20% Si.

White Paper #3 (Shiro Gami #3) — высокоуглеродистая инструментальная сталь производства корпорации Hitachi Metals (Япония), популярный материал в изготовлении клинков, кос, топоров, стамесок, поварских ножей, промышленных ножей. Состав: 0.80–0.90%С; 0.20 — 0.30% Mn; 0.10–0.20% Si.

Yellow Paper (Kigami) – «желтая бумага», высокоуглеродистая инструментальная сталь производства корпорации Hitachi Metals (Япония), популярный материал в изготовлении клинков поварских ножей. Состав: C: 1.0…1.10%; Cr:0.20…0.50%; Mn:

FAX18 – популярная в производстве клинков порошковая «быстрорежущая (HSS)» сталь повышенной износостойкости и прочности производства  корпорации NACHI-FUJIKOSHI. Аналоги: DEX-M1 (Diado steel) HAP5R (Hitachi metals).Твердость 58–62 HRC

 Марка сталиCMoWCrVCo
 FAX181.19.51.541.28
 FAX311.35.5643
 FAX381.356438
 FAX551.6 12455
 FAX902.63.51048.510

G-2 — старое название японской коррозионностойкой стали GIN-1 (Gingami 1), популярной для изготовления клинков. Замена названия произведена в конце 90-х по причине наличия на североамериканском рынке пластика с таким же названием. Состав: С 0.90%; Cr 15.50%; Mn 0.60%; Mo 0.30%; Si 0.37%.

KK - японская легированная сталь производства Hitachi (Япония), популярная в производстве профессиональных поварских ножей и опасных бритв. Состав: C – 1.20…1.30%, Si — 0.15…0.20%, Mn — 0.10…0.30%, Cr — 0.15…0.30%.


LAK41
— коррозионностойкая сталь производства Daido Steel Co., LTD, используемая в производстве недорогих кухонных и поварских ножей. Состав 0.50% C; 15.5% Cr; 1.0% Mo.

LAK42 - коррозионностойкая сталь производства Daido Steel Co., LTD, используемая в производстве недорогих кухонных и поварских ножей. Состав 0.58% C; 13.0% Cr; Mo.

MoV – класс высокоуглеродистых коррозионностойких сталей, используемых в изготовлении клинков японских поварских ножей, в т. ч.см. AUS-6, AUS-8, AUS-10, VG-10 и пр.

Sandvic 12C27 — инструментальная сталь фирмы Sandvic AB (Швеция), популярный материал для изготовления клинков поварских моделей. Обладает пониженным содержанием примесей – серы и фосфора. Состав: С — 0.6%, Mn — 0.35%, Cr −14.0%.

SGPS (Super Gold Powder Steel) — японская коррозионностойкая сталь, разработанная фирмой Takefu Special Steel Co., Ltd. (Япония) для высококачественного режущего инструмента. Состав: C: 1.40%; Cr:15%; Mn:0.4%; Mo: 2.8%; Si:0.50%; V: 2.0%

Silver 1 — «Серебрянная 1» сталь – торговая марка корпорации Hitachi Metals, популярный материал в изготовлении коррозионностойких клинков поварских ножей и бытовых ножниц. Состав: 0.80–0.90%С; 0.35 — 0.75% Mn; 0.35% Si; 15.0 – 17.0% Cr; 0.30 – 0.50% Мо.

Silver 3 — «Серебрянная 3» сталь – торговая марка корпорации Hitachi Metals, популярный материал в изготовлении коррозионностойких клинков поварских ножей и бытоых ножниц. Состав: 0.95–1.10%С; 0.60 — 1.00% Mn; 0.35% Si; 13.0 – 14.5% Cr.

Silver 5 — «Серебрянная 5» сталь – торговая марка корпорации Hitachi Metals (Япония), популярный материал в изготовлении коррозионностойких клинков поварских ножей и бытовых ножниц. Состав: 0.60–0.70%С; 0.60 — 0.80% Mn; 0.35% Si; 12.5 – 13.5% Cr.

SLD — популярная на японских поварских ножах марка коррозионностойкой стали. Состав: C: 1.40…1.60%; Cr:11.0…13.0%; Mn: 0.30..0.60%; Si:0.15…0.35%; V 0.2…0.5%.


S-STAR
— коррозионностойкая сталь производства Daido Steel Co., LTD, используемая в производстве недорогих кухонных и поварских ножей, близкая по составу к 420J2.

SK4– углеродистая сталь, используемая в производстве недорогих поварских моделей. Аналог американской AISI 1095, германской W. Nr 1.1274. Состав: C: 0.9–1.1%; Si

SK5– углеродистая сталь, используемая в производстве недорогих поварских моделей. Аналог американской AISI 1084, германской W. Nr 1.1269. Состав: C: 0.8–0.9%; Si

SRK-8 — популярная на японских ножах рубящих и сельскохозяйственных инструментах марка инструментальной стали. Состав: C: 0.95…1.10%; Cr:0.20…0.50%; Mn:0.25%; Si:0.30%.


SRS15
— популярная на японских поварских ножах марка коррозионностойкой стали. Состав: C: 1.50%; Cr:13%; Mn:0.3%; Mo: 2.8%; Si:0.30%; V: 1.5%; W: 1.25%.

440A / 440B / 440° C   -  Содержание углерода 440А (0.75%), 440В (0.9%), 440° C (0.95–1.20%;  (Cr 16.00–18.00; Mo 0.75).
Все три марки стали имеют высокую коррозионную стойкость, хорошо держат заточку  и обладают высокой твёрдостью (56–60 HRC).  440° C считается одной из самых удачных и сбалансированных по своим свойствам ножевой сталью.

N690 сталь производится заводом Bohler Edelstahl в Австрии.По составу похожа на 440° C, но содержит добавки ванадия и кобальта (С 0.95–1.20%; Cr 16.00–18.00; Mo 0.75; V — 0.1; Co — 1.5), что дает дополнительное сопротивление коррозии и позволяет немного сильнее закалить сталь (больше примерно на 2 пункта по шкале Роквелла).

1K6 (Daido High-carbon stainless steel) – высококачественная углеродистая ножевая сталь японского производства, имеющая более 0.5% углерода в своем составе, прекрасно «держит» заточку;

Инструментальные отечественные стали:

ХВГ (9ХВГ) относится к нетеплостойким сталям высокой твердости для режущего инструмента. Клинки из нее сравнительно просты в изготовлении(за счет низкой деформируемости при закалке), легко затачиваются и обладают значительным запасом стойкости режущей кромки. Прочны. Коррозионная стойкость — слабая, поэтому их хромируют или воронят.

Х6ВФ в России используют для штампов и ручных пил. Клинки из такой стали обладают очень хорошими прочностными свойствами в сочетаниисо стойкостью режущей кромки. Удовлетворительная коррозионная стойкость.Если интересует короткий охотничий клинок или нож для боевых действий — эта сталь для вас.

5ХHМ. Еще более прочная, чем Х6ВФ, и обладающая хорошими режущими свойствами. Эта сталь используется для ленточных пил. Технологична. Прочна даже при низких температурах. Антикоррозионные свойства — слабые. Оптимальна для ножа выживания и экстремального туризма — при минимуме ухода на клинокиз такой стали можно положиться смело во всех жизненных коллизиях.

У10, У11, У10А, У11А и повышенной вязкости У7А, У8А, У7, У8. нетеплостойкие инструментальные стали высокой твердости. Эти стали применяют для ручного инструмента, штампов, измерительного инструмента и напильников, которые обычно и прековываютсяв клинки.Оставленныена клинке следы насечки от напильника придают им особый шарм. Данные марки обеспечивают достаточную прочность в сочетаниис хорошей режущей способностью. Коррозионная стойкость — слабая.

Р6М5 Инструментальная теплостойкая сталь высокой твердости, способна «держать» закалку даже в условии сверхвысоких температур и используетсяв машиностроении для высокопроизводительного режущего инструмента. Способность сохранять режущую кромку — очень хорошая. Достаточно прочна, но не настолько, чтобы конкурировать с приведенными выше марками. Малоупруга. Полируется плохо — немаловажно это иметь ввиду, так как ножевщики- индивидуалы полируют ножи вручную, и полировка клинка из такой стали может стоить 50-60% от стоимости ножа. Коррозионная стойкость — слабая.

50ХГА — качественная легированная хромомарганцевая рессорно — пружинная сталь — очень популярна среди кузнецов. Очень вязкая. Хорошая стойкость режущей кромки в сочетаниис прочностными качествами, сопоставимыми с 5ХHМ, делают ее идеальным материалом для длинноклинкового оружия и для ножей, от которых требуется повышенная прочность, в том числе боевых. Коррозионная стойкость не слишком высокая, несколько выше чем у 5ХHМ.

ШХ15 Шарикоподшипниковая сталь довольно похожа на 50ХГА по свойствам, за исключением того, что в ее пользу делают выбор те, кому приходится незначительно жертвовать прочностью в пользу лучшей стойкости режущей кромки. Эта сталь,в основном, куется, так как сложно найти прямые полосы из нее.

Х12М Инструментальная легированная хромистая сталь является коррозионно- стойкой. Конечно, не до такой степени как 4×13, но намного превосходит марки, приведенные выше. Hедостаточно высокое содержание хрома (11 — 12.5%) не позволяет отнести ее к разряду, именуемому «нержавеющие стали». Hо зато по режущим способностям среди обычных и нержавеющих сталей ей нет равных. Прочность несколько ниже, чем у прочих сталей этого класса, но хорошая режущая способность и коорзионная стойкость легко компенсируют этот недостаток. Легко полируется. Технологична.

Высоколегированные нержавеющие стали:

40×13 (45×13) имеет уникальные антикоррозионные свойства, но способность держать заточку — крайне слабая. Можно порекомендовать на кухню или для нужд водолаза, но охотничий нож из такой стали доставит много разочарований. Такая сталь идет, как правило, на недорогие хозяйственные ножи, ножи из столовых приборов, дешевые исторические репликанты на стенуи т. п.  Состав: C: 0.36–0.45%; Cr: 12.0–14.0%; Mn: ≤ 0.80%; Si: ≤0.8%; P ≤0.03%; S ≤0.025%.

 50×14МФ — Нержавеющая хромистая сталь, применяется для изготовления режущего инструмента (скальпели) в медицинскойи пищевой промышленности. Максимум твердости 57,50 HRC соответствует температуре закалки около1050°С. Состав: C: 0.48–0.55%; Cr: 14.0–15.0%; Mn: 0.45–0.80%;  Mo: 0.45–0.80%;  Si:0.20–0.50%; P 0.01–0.03%; S 0.01–0.025%; V: 0.10–0.15%

65×13 сортовой не является,но широко используется промышленными производителями для своих моделей.При правильной термообработке клинок из такой стали способен порадовать владельца хорошим сочетанием коррозионной стойкости (темнеет без образования ржавчины в активной среде, такой как томаты, цитрусовые, кровь) и приличной режущей способностью. Материал для клинка хорошего кухонного, туристического или рыбацкого ножа. Легко затачивается даже в полевых условиях «о камушек». Хороший термист может добиться с этой сталью весьма недурных результатов.  Состав: C: 0.48–0.55%; Cr: 14.0–15.0%; Mn: 0.30–0.60%;Si:0.30–0.60%; S 0.01–0.03%.

9×18 (95×18 и Х18) пользуется наибольшим почетом среди нержавеющих сталей. Хорошая стойкость режущей кромки не кажется высокой ценой за незначительное ухудшение по сравнению с 65×13 коррозионной стойкости. К сожалению, очень велик разброс качества исходного материала. Как и любая высоколегированная сталь требует особых режимов термообработки, Проигрывает углеродистым и инструментальным сталям в прочности. Дорога. Остается одним из наиболее популярных материалов как на складные, так и на обычные ножи.  Состав: C: 0.9–1.00%; Cr: 17.0–19.0%; Mn: ≤ 0.80%; Si: ≤ 0.80%; S:  ≤ 0.025%; P:  ≤ 0.03

Импортные аналоги отечественных сталей:

низкоугледистые (до 0.6% С) — 45×13 — сталь 18/10, «400-го типа», AISI 420, 420J2, 420m, 425m, 10C29, X45CrMo14(1.4116), X55CrMo14(1.4110)

среднеуглеродистые (0,65–0,95% C) — 65×13 — 440A, 440B, AUS6, AUS8, MBS26, NNS-8, 12C27, 13C26, X65CrMo14(1.4109), X89CrMoV18(1.4112)

высокоуглеродистые (0.95 — 1.2% С) — 95×18 — AUS 10, GIN1(G-2), 154CM, 440° C, VG-10, RS-30, CRB-7, X105CrMo17 (1.4125), ATS-34, ATS-55, CPV10M

порошковые стали с повышенным содержанием углерода (до 3% 440XH, BG-42, CPM (T)440V, CPM 420V, zdp-189, Cowry X ) — в России марочных аналогов не имеют, только экспериментальные плавки и на заказ.

vizhivai.com

Ножевые стали

 Пожалуй, многим известно, что сталь, из которой сделан нож, не является гарантированным показателем качества и режущих возможностей изделия, а также его цены. Тем не менее, это важный критерий, на который обращает внимание большинство людей при выборе ножа для решения определенных задач. В этом обзоре, будут представлены краткие характеристики всех видов стали, из которых изготавливаются ножи.

420 – очень мягкий вид стали, который содержит в себе менее 0,5% углерода. Ножевые изделия из этого сплава очень плохо держат заточку, тем не менее, благодаря высоким коррозостойким качествам они отлично подходят для создания клинков для подводников. Очень часто из этой стали в Юго-Восточной Азии изготавливаются недорогие клинки, а вот модифицированная версия сплава 420er пользуется спросом у американских и европейских изготовителей серийных ножей средней ценовой категории.

440 – прекрасный нержавеющий сплав, созданный по современным технологиям. В народе этот сплав известен, как "нержавейка". По содержанию углерода этот вид стали разделяют на три категории – 440А(0,75%), 440В (0,9%) и 440С (до 1,2%). Независимо от модификации этой стали, все три вида имеют отличные коррозостойкие характеристики. Такие известные производители ножей, как SOG Seal 2000 и Randell, используют для изготовления своих изделий именно эту сталь – 440А и 440В соответственно. Данный сплав отлично подходит для ножей повседневного использования, особенно они хороши при правильной закалке, когда достигается твердость 56-58 HRc.

40Х13 – жаропрочная нержавеющая сталь с высокой стойкостью к коррозии. После закалки в микроструктурном составе данного сплава появляется карбиды, мартенсит, а также небольшое количество остаточного аустенита. Этот материал широко применяется для изготовления режущих и мерительных инструментов и кухонных ножей. 40Х13 изготавливают только в открытых электродуговых или индукционных печах, при температуре, которая варьируется от 1100 до 850 °C. Именно в таком диапазоне можно добиться максимальной пластической деформации стали. Чтобы предотвратить образование возможных трещин на ножевых изделиях, при закалке мастера медленно нагревают сплав, после чего – медленно охлаждают его с помощью гранул песка. Интересно, что 40Х13 невозможно соединить сваркой.

40Х10С2М (ЭИ-107) – этот сплав из-за своих несущественных изменений в составе в некотором роде является модификацией стали 40Х13. На ноже из такой стали заточка клинка будет более стойкой. Этот вид стали отлично сочетает в себе вязкость и твердость, благодаря чему клинковые изделия и ножи из сплава 40Х10С2М обладают стойкими к ударной нагрузке качествами. Такие характеристики особо востребованы при изготовлении мачете, метательных ножей и аналогичных изделий. Сталь ЭИ-107 хорошо устойчива к воздействию агрессивной среды, отлично зарекомендовала себя как износостойкая. Доступна по сравнительно небольшой цене.

50Х14МФ – инструментальный вид стали, который еще очень часто называют "медицинской" с высоким содержанием хрома (14-15%). Этот вид стали используют только крупные производители, поскольку ее можно выплавить только в электродуговых, вакуумно-индукционных и индукционных печах. Ножевые изделия из 50Х14МФ обладают оптимальной твердостью (57,5HRC), хорошо держат заточку и имеют высокие коррозостойкие качества. Как правило, из стали 50Х14МФ изготавливают цельнометаллические скальпели, съемные лезвия и прочие медицинские инструменты, которые могут обрабатываться даже в моечных машинах с высоким содержанием хлора в воде.

65Х13 – эта сталь содержит в своем составе более 10% определенных легирующих добавок. Высоколегированная коррозостойкая сталь является самым востребованным материалом для изготовления дешевых клинков. Очень часто промышленники называют подобный вид стали "медицинской " из-за ее широкого применения при изготовлении скальпелей и других хирургических инструментов. Это сравнительно мягкий сплав, который легко заточить, но и который очень быстро тупится. Пожалуй, ее самым главным преимуществом является то, что эта сталь никогда не поддается действиям коррозии. Стоит также подчеркнуть, что лишь небольшой процент мастеров умеет качественно обработать данный сплав, закалив его до хорошей твердости, но встретить такое изделие можно крайне редко.

95Х18 – это нержавеющая коррозостойкая сталь, очень устойчивая к воздействию агрессивной среды. Сложнолегированный конструкционной сплав очень популярен в производстве ножей. Если мастер правильно обработает изделие, то клинки из этой стали обладают отличными режущими качествами. Оптимальная твердость ножей из стали 95Х18 составляет 57-59 HRc – такие ножевые изделия будут обладать наилучшими физическими характеристиками. В случае, если твердость клинка будет передержана до 60-61 HRc, то изделие станет хрупким. Существует большая вероятность того, что если такой нож ударит по твердому предмету, то его кончик или часть режущей кромки могут слегка выкрошиться. Ножи из этого сплава не требуют значительного ухода, они очень простые в обслуживании.

100Х13М – этот вид хромомолибденовой стали относится к особому мартенситному классу, который изначально был разработан специально, как сплав для режущих инструментов. Чтобы обезопасить изделие от коррозии, сплав содержит в себе необходимую норму хрома. В отличие от стали 95Х18, данный сплав менее хрупкий в результате легирования молибденом. Стоит также отметить, что благодаря молибдену удалось стабилизировать структуру во время закалки изделия. Если 100Х13М придать хорошей термообработке, то сплав получит прекрасную твердость (не меньше 59 HRс) и ударную вязкость. Этот вид стали обладает уникальными рабочими свойствами, которые есть только у зарубежного аналога под маркой 154СМ. Ножевые изделия, созданные из сплава 100Х13М, сочетают в себе отличные режущие и прочностные характеристики. Более того, такие ножи можно с легкостью заточить в бытовых условиях.

Х12МФ – является легированной штампованной сталью. Очень часто легирующими добавками становятся такие металлы, как хром, ванадий, никель и другие аналоги. Сталь обрела большую популярность среди охотников, которые ценят такие клинки за их отличные режущие характеристики. Отлично фиксирует режущую кромку, но в отличие от аналогичной стали 95Х18, подправляется сложнее. Если хорошо соблюдать требования термообработки, то ножевые изделия из Х12МФ не будут крошиться и скалываться. Прекрасный рез ножу обеспечит твердость кромки 59-60 HRс. Практически не ржавеет, но щелочная или кислая среда может очень негативно повлиять на изделие – появится ржавое покрытие или же пятна темного цвета. Очень часто такое может случиться, если охотник порезал мясо и сунул его в ножны, забыв вытереть его.

ХВ-5 (Алмазка) – хромовольфрамовый многокомпонентный литый тип стали,, твердостью 65-66 HRC, который известен также под название Алмазка. Стойкий к коррозии. Свое второе название Алмазка получила благодаря уникальному качеству: после закалки твердость этой марки стали гораздо выше твердости любого другого вида инструментального сплава. Ножевые изделия, изготовленные из ХВ-5, в отличие от аналогичных изделий, отлитых из легированной стали, сильно отличаются прекрасными режущими характеристиками и высокой твердостью.

Р12 (Быстрорез) – вольфрамовой сплав, при отливке которого последовательно уменьшали содержание вольфрама и увеличивали количество ванадия. Р12 относят к классу инструментальной быстрорежущей стали. Очень часто применяется, как материал для изготовления охотничьих ножей, главной индивидуальностью которых является большая твердость по шкале Роквелла. Длительное время режущая кромка ножей будет оставаться острой, но, несмотря на это, такие изделия все же остаются хрупкими и не подходят для использования не по назначению - например, для метания.

9ХС – инструментальный легированный вид стали, который применяется, как сырье для изготовления разнообразных инструментов, предназначенных для холодной обработки материалов. Ближайшим аналогом этого сплава являются такие марки, как ХВГ и ХВСГ. Этот сплав по достоинству оценили за хорошую износостойкость, а также прочность на изгиб или кручение. Из 9ХС изготавливают сверла, гребенки, машинные штемпеля фрезы и прочие аналогичные изделия. Совсем недавно ее начали использовать при изготовлении авторских ножевых изделий, обладающих уникальными характеристиками режущей кромки. Внешний вид таких клинков слегка напоминает традиционные ножи из булата или дамасской стали.

Булат – обобщенное название вязкий и твердых видов узорчатой стали, точный химический состав которых до сих пор остаются неизвестным. В древние времена клинки изготовляли из так называемого сварочного булата. Процедура изготовления уникальна – твердые (легированная сталь) и мягкие (обычная сталь) части металла с помощью ковки сваривали между собой, все время повторяя цикл расплющивания, складывания и дальнейшей сварки. Чтобы ножевые изделия получили соответствующий внешний вид и особые качества, цикл такой обработки повторяли десятки и даже не одну сотню раз! В те времена никто не умел изготовлять легированный сплав, но настоящие мастера нашли выход из этой ситуации – обычный сплав нарочно подвергали коррозии, чтобы таким образом в его составе увеличилось количество легирующих элементов. Соответственно ржа выедала железо, а частицы легированной стали оставляла нетронутой. К сожалению, в наше время очень сложно найти ножевой клинок из настоящей узорчатой стали. Высокая цена коллекционного изделия еще не гарантирует, что это действительно клинок, который изготовлен по древнейшей технологии.

ELMAX – порошковая сталь с содержанием таких добавок, как ванадий, хром и молибден, изготовленная шведской компанией Uddeholm. Этот нержавеющий сплав, твердостью 62-65 HRC, прекрасно зарекомендовал себя, как износостойкий и коррозостойкий материла для ножевых изделий, с хорошей ударной вязкостью. Из стали ELMAX изготавливаются, как серийные изделия, так и коллекционные клинки.

D2 – специальная инструментальная сталь, твердостью 59-60 HRc, обладающая прекрасными быстрорежущими характеристиками, которая в большинстве случаев применяется, как сырье для высокоскоростных резцов. В химическом составе D2 содержится высокое количество молекул хрома, но их недостаточно, чтобы классифицировать эту марку, как нержавеющую, именно по этой причине она получила название "полу-нержавеющая". Тем не мене, эта сталь по своим коррозостойким качествам превосходит любой углеродистый сплав. Режущая кромка останется острой длительный период времени, благодаря высокой прочности материла. некоторые производители могут слегка изменить состав этой стали, но в целом такие модификации практически не влияют на положительные характеристики. Сплав D2 сильно восприимчивый к разным режимам термообработки. В руках мастера эта сталь может на равных конкурировать с современными видами стали.

У8 - одна из самых распространенных углеродистых сталей, часто применяется при изготовлении пакетов дамасска. Из стали У8 изготовляются недорогие охотничьи ножи. При правильной обработке имеет твердость 55-60 HRc. Нож из данной стали не должен подвергаться излишнему нагреву в виду возможной деформации. И второй недостаток - подверженность коррозии.

8Cr13MoV – высокоуглеродистая, популярная в китайском ножевом производстве, сталь, разработанная компанией Spyderco. Практически вся линейка ножевых изделий Byrd изготовлена из этого сырья. Благодаря высокому содержанию хрома молибдена и ваннадия, ножи из 8Cr13MoV легко заточить, а режущая кромка будет оставаться острой длительное время.

8Cr14MoV – еще один представитель китайской стали, который по своему химическому составу практически аналогичный сплаву 8Cr13MoV. Из-за высокого количества молекул хрома более стойка к коррозии, одновременно обладая хорошей прочностью.

ZD1407 – среднелегированный композитный сплав, более известный под названием дамасская сталь, высокоуглеродистый. Ножи из дамасской стали пользуются большим спросом среди любителей охоты и рыбалки. При заточке ножевого изделия, на режущей кромке образуется своеобразная микропила, благодаря которой увеличивается долговечность реза. Стоит отметить, что аналогичными свойствами обладает также сталь Х12МФ. Клинок, созданный из стали ZD1407, требует особого ухода, так как в его состав входит углеродистая сталь У10А вместе с легированным сплавом Х12МФ. Такая удачная композиция гарантирует отличные режущие характеристики, твердость и достаточную упругость.

ZDI1016 – высоколегированный атмосферостойкий композитный сплав, более известный под названием нержавеющий дамаск. Эту сталь применяют для изготовления дорогих коллекционных и охотничьих ножей. В состав сплава входят высоколегированные стали 140Х18 и 60Х14, благодаря которым готовые ножевые изделия не требуют совершенно никакого ухода. Отличные режущие свойства, твердость и стойкость к ударам гарантируют такому клинку очень долгую службу.

Shirogami – нелегированный высокоуглеродистый сплав, твердостью 61-64 HRc, разработанный металлургическим комбинатом Hitachi Metals. В дословном переводе название этой стали обозначает "белая бумага". Такое экстравагантное название сталь получила благодаря белому цвету упаковки от производителя. Данный сплав занимает почетное место среди "золотых" сплавов, обладающих высокой степенью очистки и простейшим составом, который используется на протяжении многих столетий. Сегодня существует несколько вариантов Shirogami, которые отличаются между собой чистотой и количеством содержащего углерода. Ножевые изделия, изготовленные из стали корпорации Hitachi Metals очень легко заточить. Более того, они останутся острыми длительный период времени. Большинство специалистов считают, что рез таких ножей является эталоном качества. К сожалению, как и все виды углеродистой стали, Shirogami подвергается коррозии и требует особого внимания.

VG-10 – высокоуглеродистый легированный молибденом и кобальтом сплав, твердостью 60-61 HRс, который также может обозначаться, как V-Gold №10. Данная сталь создана компанией Takefu Special Steel Co специально, чтобы удовлетворить потребности ножевой промышленности. Очень хорошая стойкость кромки, отличные режущие характеристики, легкая в заточке. Даже при закалке ножа твердости хватит, чтобы изделие не выкрашивалось. Практически не подвергается коррозии. VG-10 в авторитете у многих популярных производителей ножей, благодаря оптимальному сочетанию прочности и режущих свойств. Такие известные японские производители, как Kasumi, Tojiro и Kanetsugu изготовляют свои ножи для кухни именно из VG-10.

1K6 – высоколегированный среднеуглеродистый нержавеющий сплав, твердостью 57-59 HRс, созданный компанией Daido steel, Ltd. Также эту сталь можно увидеть под названием Daido DSR1K6. Самым близким по химическому составу аналогом является российский сплав 65Х13. Ножевые изделия из этой стали очень легко подправить и заточить, они не поддаются выкрашиванию.

AUS-4 – низкоуглеродистый сплав, разработанный компанией Aichi Steel Works. Из этой коррозостойкой стали производители изготавливают складные и кухонные ножи, доступной ценовой категории. Самым близким аналогом изделия является сталь 420J2. Режущая кромка такого ножа легко затачивается, но недолго остается острой.

AUS-8 – высоколегированный среднеуглеродистый нержавеющий сплав, созданный компанией Aichi Steel Works. Содержит очень высокое содержание молекул хрома и углерода, за счет чего в структуре материала появляется небольшое количество эвтектических карбидов. Ножевые изделия из этой стали обладают высокими механическими показателями, они легко подвергаются шлифовке и полировке. Такой сплав недорогой в производстве, термообработанный материал отличается высокой стабильностью и эффективностью реза мягких предметов. Если провести аналогию по химическому составу и характеристикам, то AUS-8 можно поставить в ряд между российскими сплавами 65Х13 и 95Х18. Отличным решением применения данной стали является создание универсального износостойкого ножа с хорошей прочностью и коррозостойкойстью.

К340 – холодноштамповый вид сплава, твердостью 57-63 HRс, созданный компанией Böhler, который получается в результате электрошлакового переплава. Благодаря такому методу снижается количество сегрегации, увеличивается чистота и гомогенность микроскопической структуры. Для тех, кто не понимает сложных терминов – этот сплав содержит минимальное количество вредных добавок, а карбиды в нем равномерно распределены. По своему составу и характеристикам инструментальная сталь К340 очень похожа на отечественную Х12МФ. Она отличается высокими свойствами резки, износостойкостью и ударной вязкостью. Тем не менее, в отличие от российского аналога, К340 практически не ржавеет и очень приближена по своему составу к нержавеющим сталям. Клинки из этого материала являются оптимальным вариантом хорошего охотничьего ножа по соотношению цена/качество.

К110 – впервые этот вид высокохромистой холодноштамповой стали создала австрийская корпорация Böhler. Высокоуглеродистый сплав отличается высокой чистотой и гомогенностью своей микроструктуры за счет использования метода электрошлакового переплава. В отличие от К340, текущая сталь получается с меньше вязкостью, но с большей твердостью. Как правило, ее применяют для изготовления ножевых изделий, стоимость которых выше средней стоимости клинков. Отлично подойдет для закалки на открытом воздухе.

Sandvik 12С27 – специально для изготовления ножевых изделий, компания Sandvik Materials Technology разработала этот особый вид нержавеющей высокохромистой стали. В некоторых странах этот штамп обозначается как 13C26. Специалисты компании особо тщательно уделили внимание улучшению характеристик остроты лезвия, а также большей стабильности кромки. Несмотря на высокую твердость, которая варьируется от 55 до 63 HRс, данный вид стали сохраняет тонкую микроструктуру карбидов. Этот сплав хорошо зарекомендовал себя как сырье для медицинских инструментов.

Sandvik 14С28N – этот вид среднеуглеродистого нержавеющего сплава с содержанием большого количества хрома – передовая разработка компании Sandvik Materials Technology. Элитный сорт стали для изготовления клинков сочетает в себе оптимальный химический состав. Такая структура позволяет ножевому изделию быть одновременно очень твердым и сохранять режущую кромку, не допуская образованию типичных микросколов и деформаций лезвия. Sandvik 14С28N – самый хороший материал для изготовления кухонных ножей, а также рыболовецких ножей, так как такие коррозостойкие изделия получают высокую остроту и стабильность режущей кромки.

Dauphinox – нержавеющий среднеуглеродистый сплав, с высоким содержанием хрома, одноименной компании-изготовителя, который используется, как сырья для ножевых изделий торговой марки Victorinox. К сожалению, более точных характеристик, как и химический состав, не поддаются огласке, но некоторые эксперты предполагают, что это сталь X55CrMo14. Есть также мнения, что состав стали постоянно меняется в зависимости от изменений на потребительском рынке и внедрения инновационных технологий. Предположительная твердость стали этой группы варьируется в диапазоне от 55 до 56 HRс.

A2 – инструментальная сталь, твердостью 59-60 HRc, в составе которой содержится высокое количество углерода, хрома и молибдена. Требует особого ухода, так как не стойка к коррозии. Из-за своих высоких режущих свойств, данный сплав отлично зарекомендовал себя среди столяров и плотников, а также других мастеров, которые обрабатывают деревину. Также такой материал может отлично подойти для ножевых изделий, предназначенных для охотников. A2 достаточно сложно обработать, при правильном соблюдении термообработки готовое изделие получит оптимальное сочетание простоты заточки и сохранения режущей кромки во время эксплуатации.

CPM S30V – мартенситная порошковая сталь, современного образца, которую по специальной рецептуре разработали специалисты компании Crucible. S30V для ножевой промышленности. Оптимально подобранный химический состав, а также сама технология производства формируют и однородно распределяют карбиды ванадия, которые в отличие от карбидов хрома, более стойкие и эффективны при резе. Кроме отличных режущих свойств, данный вид стали отличается высокой коррозо- и износостойкостью. CPM S30V может без преувеличения назвать "золотым стандартом" стали, которую можно использовать для изготовления серийных и авторских ножей различных классов. Очень часто изготовители серийных ножей специально уменьшают твердость изделий на уровне 58-60 HRc, в расчете на эксплуатацию неквалифицированными людьми. В свою очередь, авторские ножи имеют оптимальную для раскрытия всего потенциала сплава твердость 61-62 HRc.

CPM S35VN – модернизированный вариант вышеуказанной стали S30V,твердостью 59-61 HRc, выпускаемой компанией Crucible Industries. Ключевой особенностью этого сплава является легирование ниобием, что сейчас особо модная тенденция, которая обеспечивает лучшую механику ножевых изделий. Применения в составе карбидов ниобия на 15-20% увеличивает прочность и износостойкость стали S35VN, по сравнению с S30V. Применение ниобия также улучшает стойкость заточки на клинках.

CPM S90V (CPM-420V) – порошковый вид стали с высокой концентрацией углерода и мартенсита, твердостью 59-61 HRc, который разработанный Crucible Materials Corporation. Ножевые изделия, изготовленные из этого сплава очень сложно заточить, но, не смотря на это, они невероятно стойкие к износу и отлично держат заточку. Такого результата удалось достичь за счет добавления карбидов ванадия. Высокая стоимость материала и очень сложная обработка – два основных фактора, из-за которых эту сталь не используют в серийном производстве. Тем не менее, можно встретить настоящие эксклюзивные ножи премиум-класса, которые опытные мастера изготовили из CPM S90V.

pirat-silver.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
