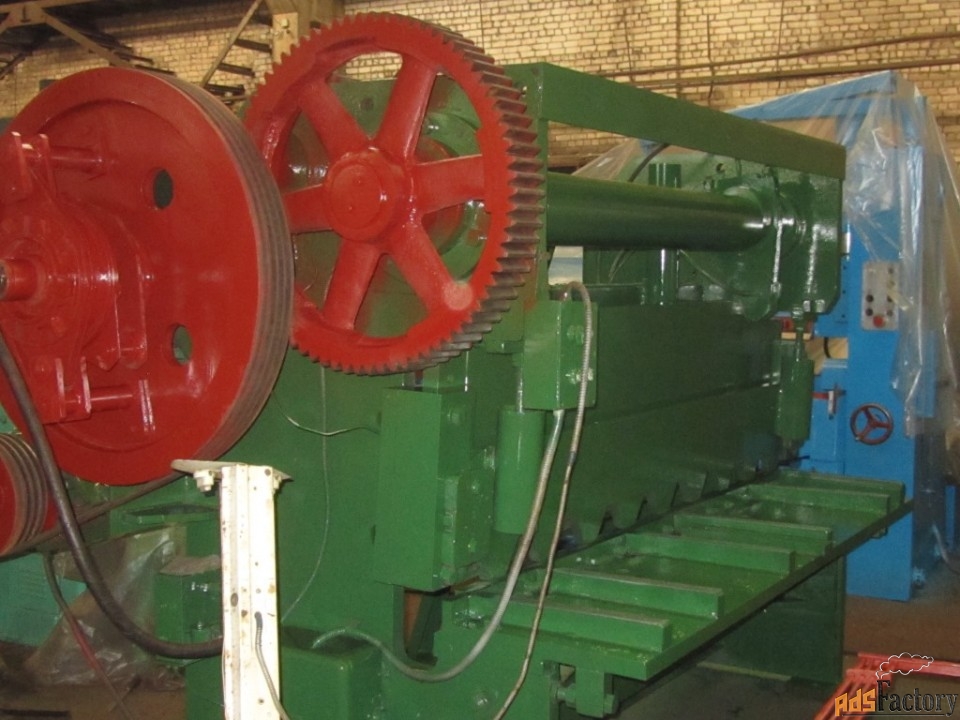

НА3121 Ножницы гильотинные, кривошипные НА-3121
Ножницы гильотинные НА3121 (гильотина) предназначены для прямолинейной резки листового и полосового материалов. Гильотина применяется в заготовительных цехах машиностроительных предприятий. На ножницах возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей. Станина сборная с неподвижным столом, на котором закреплен комплект ножей. Ножевая балка перемещается по боковым роликовым опорам, а в передней части по двум плоским направляющим. Управление ножницами кнопочное и педальное. Режим работы: наладочный, одиночные и непрерывные хода.
- Ножницы кривошипные листовые с наклонным ножом модели НА3121 предназначены для резки листового материала с σ=50 кгс/мм2.
- Поперечная резка листа толщиной 12,0 мм и шириной 2000 мм производится за один ход ножа.
- Продольная — при длине реза более 2000 мм, производится рядом повторных резов при продвижении листа вдоль линии реза.
- Резка может производиться как при разметке, так и с помощью заднего упора.
- гильотинные НА3121 могут быть использованы на складах и цехах различных предприятий, при раскрое листовой стали.
- При резке стали с пределом прочности больше или меньше 50 кг/мм2 для расчета максимальной толщины реза НЕОБХОДИМО ПОЛЬЗОВАТЬСЯ ФОРМУЛОЙ, УКАЗАННОЙ В РАЗДЕЛЕ «РЕГУЛИРОВАНИЕ», при этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».
Расположение составных частей ножниц НА3121
- Станина НА3121.11.001
- Ножевая балка НА3121.31.001
- Прижимная балка НА3121.32.001
- Привод НА3121.21.001
- Валы приводные НА3121.22.001
- Редуктор цилиндрический НА3121.23.001
- Задний упор НА3121.33.001
- Уравновешиватель НА3121.34.001
- Установка ВПК НА3121.41.001
- Ограждение НА3121.71.001
- Воздухопровод НА3121.42.001
- Ограждение зоны реза НА3121.72.001
- Пульт управления ножниц НА3121
- Кнопка «Пуск» электродвигателя главного привода;
- Кнопка включения пневмомуфты;
- Кнопка «Стоп непрерывных ходов». ;
- Переключатель освещения зоны реза;
- Кнопка «Общий стоп»;
;Схема кинематическая ножниц гильотинных, кривошипных НА3121
Станина ножниц НА3121
Станина является базовым узлом ножниц НА3121, на котором крепятся все остальные узлы ножниц. Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами. На стойки опирается стол, к которому болтами крепятся нижние ножи. Установка ножа по высоте при переточках производится подшлифовкой прокладок, расположенных под ножами.
Привод и валы приводные ножниц НА3121
Привод ножниц НА3121 осуществляется от электродвигателя через клиноременную передачу на маховик, через зубчатые колеса и пневматическую муфту на коленчатый вал Электродвигатель крепится на подмоторной плите, шарнирно укрепленной на станине.
Пневматическая муфта-тормоз ножниц НА3121
На левом конце приводного вала ножниц НА3121 устанавливается пневматическая муфта-тормоз.
Муфта-тормоз , жестко сблокированная многодисковая фрикционная с пневматическим включением и состоит из следующих частей.
Ведущей – ведущих дисков 1 муфты с фрикционными накладками; Ведомой – ступицы 2 с неподвижно присоединенным поршнем 3; цилиндра 4, перемещающегося вдоль оси, опорных дисков 5 муфты и тормоза, установленных на резьбе ступицы 2 и поршня нажимного диска тормоза, установленного жестко на цилиндре 4 промежуточного диска 12 муфты; тормозной – тормозного диска 7 с фрикционными накладками.
Работа муфты-тормоза заключается в следующем:
Сжатый воздух через отверстия «Б» в поршне 3 поступает в пневмокамеру 8. Под воздействием сжатого воздуха цилиндр 4 перемещается вдоль оси вала в сторону муфты и зажимает ведущие диски 1 муфты, связанные с маховиком через пальцы, обеспечивая номинальный крутящийся момент. Вращение через ступицу 2 передается на вал. При выпуске сжатого воздуха из пневмокамеры 8 под действием пружин 9 цилиндр 4 возвращается в сторону тормоза и зажимает тормозной диск 7, связанным подвижно в осевом и неподвижно в радиальном направлениях, с неподвижной частью машины, производя торможение ведомых частей.
Балка ножевая ножниц НА3121
Ножевая балка представляет собой сварную конструкцию Г образной формы, усиленную ребрами. К ножевой балке крепится задний упор. Усилие от коленвала на нож передается двумя шатунами. В верхнем положении балка удерживается пружинами уравновешивателя, шарнирно – соединенного с балкой, а при ремонте ФИКСИРУЕТСЯ В ВЕРХНЕМ ПОЛОЖЕНИИ ДВУМЯ ШТЫРЯМИ 25, ВСТАВЛЕННЫМИ В ОТВЕРСТИЯ НАПРАВЛЯЮЩИХ НОЖЕВОЙ БАЛКИ.
Прижим и ограждение зоны реза ножниц НА3121
Во время работы ножниц НА3121 разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка под действием пружин опускается и прижимает лист, причем ВНАЧАЛЕ ОСУЩЕСТВЛЯЕТСЯ ПРИЖИМ ЛИСТА, А ЗАТЕМ НАЧИНАЕТСЯ РЕЗ. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима. РЕГУЛИРОВКИ УСИЛИЯ ПРИЖИМА ОСУЩЕСТВЛЯЕТСЯ ГАЙКАМИ, СЖИМАЮЩИМИ ПРУЖИНУ ПРИЖИМНОЙ БАЛКИ. К направляющим планкам прижима жестко закреплено ограждение зоны реза, предохраняющее руки рабочего от попадания под прижим.
Упор задний ножниц НА3121
Задний упор устанавливается с тыльной стороны ножевой балки ножниц НА3121 и служит упором для листа при поперечной резке. Задний упор состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. При резке полосы шириной более 350 мм задний упор снимается с помощью вращения маховичков.
Уравновешиватель ножниц НА3121
Уравновешиватель служит для компенсации веса ножевой балки, снижения динамических нагрузок при работе ножниц.
Ограждение ножниц НА3121
Ограждение ножниц НА3121 сварной конструкции выполнено из тонколистовой стали. Состоит из четырех кожухов, которые закрывают шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепиться к станине болтами.
Схема пневматическая ножниц НА3121
Пневмосистема ножниц НА3121 состоит из воздухопровода и накопителя.
Воздухопровод с ресивером обеспечивает подачу сжатого воздуха в пневмокамеру муфты-тормоз.
- Накопитель (ресивер)НА3121-11-013
- Блок кондиционирования БК-16-2 УХЛ4 с манометром
- Пневмораспределитель сдвоенный трехлинейный У7124
- Муфта тормоз УВ3135
Пневмоаппараты, входящие в пневмосистему ножниц НА3121, крепятся на левой стойке станины и соединены между собой с помощью труб и напорных рукавов и концевыми соединениями в последовательности, указанной на схеме пневматической принципиальной. Влагоотделитель и маслораспылитель требуют сохранения вертикального положения. Муфта-тормоз установлена с левой стороны ножниц. Установка блока кондиционирования на ножницах должна осуществляться таким образом, чтобы направление движения воздушного потока совпадало с направлением стрелок на корпусах влагоотделителя, регулятора и маслораспылителя.
Схема смазки ножниц НА3121
Обозначение по схеме | Смазываемая точка | Способ смазки | Смазочный материал | Периодичность смазки |
1-2 | Упоры силового вала | шприцем
| ЦИАТИМ 203 ГОСТ 8773-73 | Один раз в смену |
3-4 | Шатунные шейки | |||
5-6 | Пальцы шатуна | |||
7-8 | Направляющие ножевой балки | |||
9-10 | Направляющие прижимной балки | |||
11 | Подшипники маховика | |||
12 | Подшипники головки воздухоподводящей | |||
13-14 | Валы приводной и промежуточный |
Смазка ножниц НА3121 производится от установленных пресс-масленок.
Через все установленные на ножницах индивидуальные масленки смазка производится при помощи ручного шприца. Шестерни привода смазываются путем закладывания смазки соответственно на зубья шестерен. В процессе работы ножницы необходимо смазывать так, чтобы СМАЗКА ВЫСТУПАЛА С БОКОВЫХ МЕСТ РАСПОЛОЖЕНИЯ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ. Выступающая из зазоров смазка удаляется. Необходимо периодически проверять состояние масленок и маслопроводящих отверстий. НЕ РЕЖЕ ОДНОГО РАЗА В ТРИ МЕСЯЦА СМАЗОЧНЫЕ ОТВЕРСТИЯ СЛЕДУЕТ ПРОМЫВАТЬ ЧИСТЫМ КЕРОСИНОМ.
Гильотина с пневмомуфтой НА3121 gfcgjhn crfxfnm, ножницы НА 3121 паспорт гильотинные ножницы кривошипные листовые НА 3121 паспорт НА3121 скачать. инструкция по ремонту гильотины на3121, пневмомуфта 3121 схема ремонта нв-3121 паспорт ножницы на3121 паспорт скачать. На 3121 вращение, НВ 3121 цена ножницы гильотинные НА3121 с механической муфтой купить НА3121 габариты. на 3121 зачем пневмомуфта?, габариты ножниц на3121 пневмораспределитель для гильотины с пневмомуфтой на3121 гильятиновые ножницы чертежи НА 3121.
где скачать паспорт на ножницы НА3121, паспорт НА 3121 Скачать бесплатно паспорт на ножницы кривошипные НА3121 Ножницы -листовые кривошипные, модели НА3121. ножницы листовые на3121 цена, ножнецы модель НА-3121 ремонт пневмоклапонов гильотина на3121 6-2000 ножницы кривошипно-листовые НА-3121. НА3121 как устроена, блок клапанов на Гильотинные ножницы пневмо механические НА3121 скачать технический паспорт гильотины НА3121 паспорт ножниц модель нл3427Б. руководство гильотины НА 3121,Ножницы гильотинные НА3121
- Главная
- Ножницы гильотинные
- Ножницы гильотинные НА3121
- Описание
Гильотинные ножницы НА3121 применяются для резки различных листовых материалов. Резка производится как по разметки, так и по упорам (заднему или боковому).
Ножницы имеют сварную станину из листовой стали. Боковые стойки соединяются столом и стяжками. Имеется регулятор зазора. Привод ножниц производится от электродвигателя через двухступенчатый цилиндрический редуктор и клиномерную передачу.
Благодаря закрытой конструкции редуктора, достигается значительное снижение шумовой нагрузки гильотины.
Ножевая балка приводится в движение от коленчатого вала через шатуны, в ее конструкции предусмотрены уравновешиватели. Есть возможность соединения балки с шатунами для увеличения открытой высоты ножниц на 20 мм. Это необходимо для продольной резки.
Прижим листа осуществляется индивидуальными штоками.
Технические характеристики гильотинных ножниц НА3121:
|
Наибольшие размеры разрезаемого металла с временным сопротивлением 500 мпа (50кгс) |
12 мм |
|
Наибольшие размеры разрезаемого металла с временным сопротивлением 500 мпа (50кгс) |
2000 мм |
|
Частота ходов нож в мин |
40 |
|
Частота используемых ходов ножа |
9 |
|
Угол наклона подвижного ножа |
2,10 град. |
|
Наибольшая длина листов отрезаемых по заднему упору |
500 мм |
|
Усилие прижима |
70 кН |
|
Габаритные размеры в плане, слева – направо |
2970 мм |
|
Габаритные размеры в плане, спереди – назад |
2230 мм |
|
Высота над уровнем пола |
2140 мм |
|
Предельное отклонение на длине 1000 |
0,25 мм |
|
Масса |
7200 кг |
|
Режим работы |
Одиночные, непрерывные ходы |
|
Управление |
Кнопочное и педальное |
Предоплата 50% , оставшиеся 50% оплачиваются по письменному уведомлению о готовности оборудования к отгрузке.
Срок изготовления не более 70 рабочих дней
Гарантия 12 месяцев.
При заказе пуско-наладочных работ гарантийный срок увеличивается на три месяца.
Пусконаладочные работы составят 10% от стоимости оборудования без проживания.
