Пресс-ножницы комбинированные с четырьмя рабочими зонами позволяют выполнять на одной машине несколько типов операций без предварительной перенастройки ножниц, в любой последовательности и без смены инструмента, что обеспечивает гибкую и экономичную обработку проката, как в крупном машиностроительном производстве, так и любой ремонтной мастерской.

Пресс-ножницы модель NG5222. Пресс-ножницы комбинированные НГ5222 Четыре основных механизма и производительность работы

Пресс-ножницы комбинированные являются наиболее универсальным видом отрезного оборудования: ими можно резать широкую полосу, сортовой прокат, специализированные профили и даже пробивать отверстия в листовых заготовках. Комбинированные ножницы НГ 5222 являются дальнейшим развитием базовой модели; такое оборудование есть в любом прессовом цехе или участке на промышленных или строительных предприятиях.

Основные технологические параметры ножниц

Паспорт на данное оборудование, которое производит Кувандыкский завод КПО «Долина», содержит следующие технические характеристики:

Максимальные размеры разрезаемой полосы, мм: толщина – 16; ширина – 150.

Максимальный диаметр разрезаемой круглой стали, мм – 45.
Максимальные размеры равностороннего уголка, мм: при прямом резе – 125×125×12; при резке под углом 45° – 90×90×9.

Максимальный номер швеллера и двутавра 18U.
Максимальный диаметр пробивного отверстия (для полосы толщиной 16 мм), мм – 30.
Максимальные размеры прорезаемого паза в заготовке (длина × ширина × толщина), мм – 70×65×10.
Максимальная длина листа или полосы, разрезаемой с помощью обратного упора, мм – до 1000.
Усилие номинальное, кН – 580.
Число ходов, мин -1 – 18.
Мощность электродвигателя, кВт – 5,5.

Скачать паспорт (инструкцию) пресс-ножниц комбинированных НГ5222

Габаритные размеры, масса, а также другие конструктивные параметры, указанные в описании, полностью соответствуют требованиям ГОСТ 7355. Изготовитель вправе вносить в конструкцию незначительные изменения, не приводящие к ухудшению эксплуатационных возможностей ножниц. Эти изменения отражаются в паспорте на изделие.

Состав узлов и принцип их действия

Ножницы модели NG5222 включают:

Приводной двигатель переменного тока;
Клиноременная передача;
приемный вал;
маховик;
вал эксцентриковый;
шатун привода главной направляющей;
Балансир секционный секционной резки проката;
балансировочный станок для штамповочного пресса;
задний упор;
кровать.

Управление агрегатом осуществляется системой рычагов, которые кинематически связаны с двумя управляющими электромагнитами. При переводе приводных стержней в соответствующие пазы происходит перемещение либо пуансона пробивного пресса, либо качание балансира прокатной режущей части. Ножницы могут работать одиночными и непрерывными ходами. Следует отметить, что из-за отсутствия зацепляющей муфты остановка ползуна происходит в течение определенного времени.

Крепление режущего инструмента осуществляется в специальные пазы ползуна. Установка пробивного пуансона осуществляется в пуансонодержателе, а штамп устанавливается на пробивной стол.

В паспорт на ножницы также включен перечень необходимых инструментов и приспособлений, в том числе ручки для фиксации стола и центрирующего устройства, наборы пробойников и ножей, приемный лоток и ряд других. Опционально также доступен инструмент для резки специальных прокатных профилей.

Ножницы работают так. Крутящий момент от включенного электродвигателя передается клиноременной передачей на маховик, который компенсирует возможные колебания частоты вращения вала из-за перегрузки ножниц по усилию. Далее с помощью цилиндрического зубчатого колеса движение передается на эксцентриковый вал, на котором смонтирован шатун для привода ползуна механизма нарезки прутка и тяги качающегося балансира, управляющего ходом пробивки нажимать. При необходимости пробить отверстие включается соответствующий управляющий электромагнит, который поворачивает многорычажный рычаг и вызывает движение пробойника вниз, при этом за возврат пробойника в крайнее верхнее положение отвечает непрерывно качающийся балансир. Для резки сортового или круглого проката включается второй электромагнит. Он поворачивает двуплечий рычаг, который, в свою очередь, толкает шатун вниз. Он сообщает ползунку качательное движение, и одновременно фиксирует в определенном положении задний упор, отвечающий за точность реза. Включение/выключение ножниц производится педалью: после окончания технологической операции оператор отпускает педаль, и привод останавливается в требуемом положении. После этого можно устанавливать в рабочую зону ножниц следующую обрабатываемую заготовку. Также имеется кнопочная станция для управления ножницами во время операции пробивки отверстий.

Технологические возможности ножниц

Спектр применения рассматриваемого оборудования может быть расширен за счет установки неприводного модульного рольганга типа MRP. В частности, можно резать прутки круглого или квадратного сечения длиной до 3…6 м. В поставляемый базовый комплект инструмента и приспособлений входят:

Используемая комбинированная система смазки обеспечивает работу ножниц как внутри, так и вне производственных помещений, при этом отсутствует необходимость подачи сжатого воздуха к месту установки ножниц. Паспорт содержит необходимые сведения об установке ножниц на постоянной основе, и условиях их укрытия от неблагоприятных погодных условий.

Пресс-ножницы комбинированные нг5222 – станок производства завода Кувандык Долина. Сама компания была основана в 1941 году. С тех пор компания поставляет клиентам высокоточное оборудование с отличными техническими и эксплуатационными характеристиками.

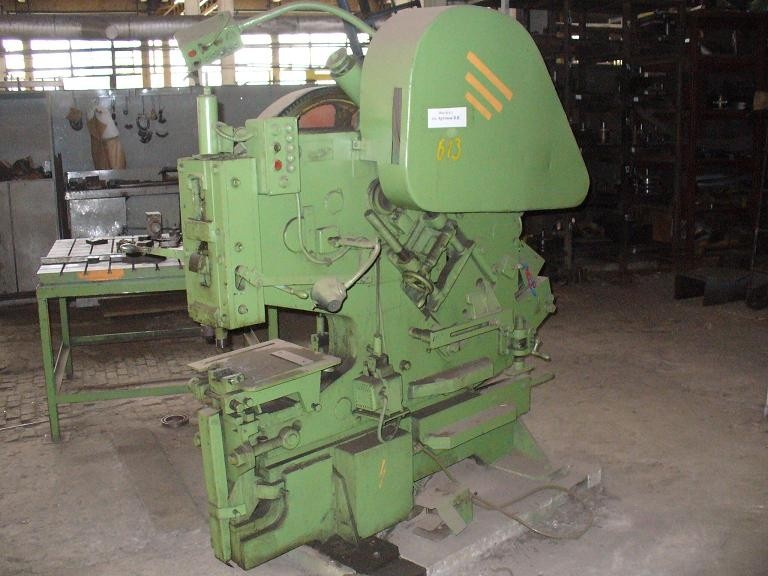

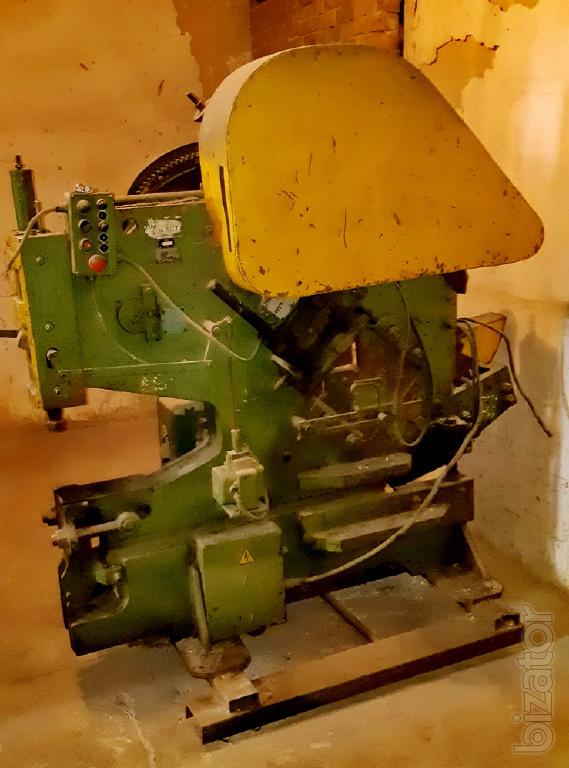

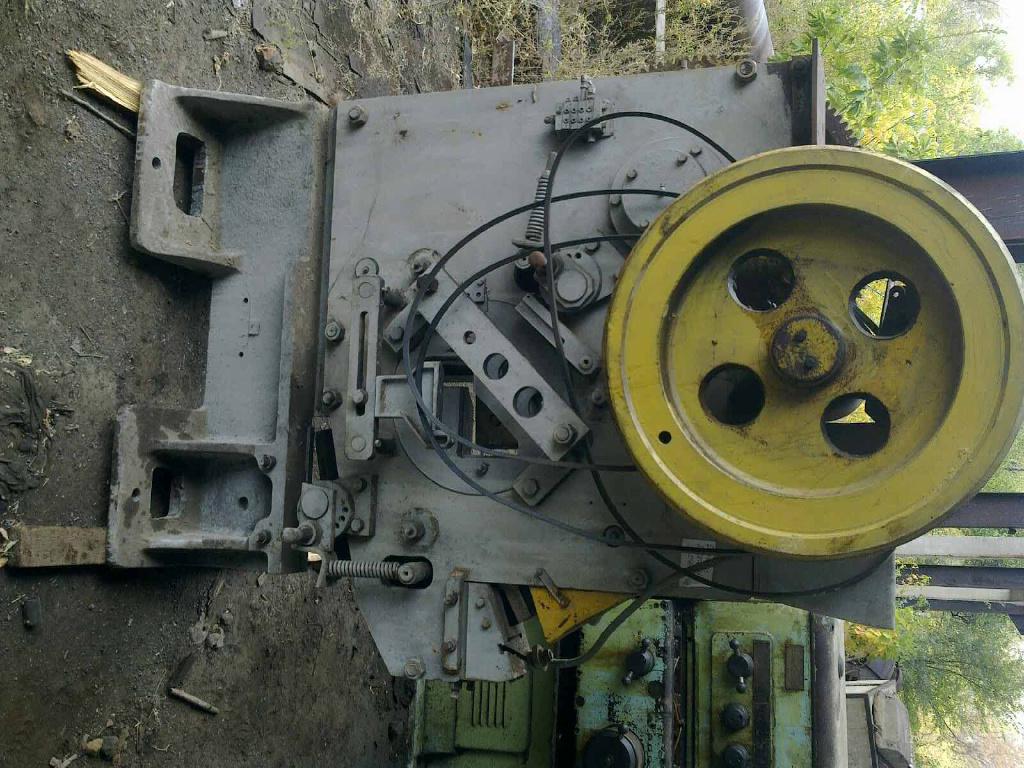

Фото пресс-ножницы

Пресс-ножницы нв5222 предназначены для выполнения качественной резки проката – фасонного, листового, сортового. Также приспособления позволяют делать различные насечки.

Комбинированные ножницы могут называться пресс-ножницами при условии, что они оборудованы пробивным прессом.

Технические характеристики модели НГ5222 предусматривают наличие четырех механизмов, составляющих основу оборудования:

Механизм резки качественных металлов;
Для резки листового металла;
Система проделывания отверстий;
Устройство для нарезки канавок.

Что нужно знать об аналогичных пресс-ножницах комбинированных моделей NG5222?

Все эти механизмы собраны в единой раме, снабженной общим приводом.
Ползунки листовых ножниц используют для управления рычажный механизм.
Пробивной механизм устройства имеет два типа управления – рычажное и педальное.
Основные технические характеристики регламентируются государственным стандартом.
Резка ножницами является наиболее экономичным способом разделения проката на соответствующие требуемые заготовки.
При работе фрезой важно избегать двойного среза. Для этого требуется соблюдать определенную глубину вхождения ножей в металлическую заготовку. Он не должен превышать V4 от высоты разрезаемого участка. Это особенно важно при обработке пластичного металла или заготовок, специально нагретых до высокой температуры.
Для предотвращения образования трещин на торцах обрабатываемых заготовок, что может быть связано с хрупкостью некоторых марок стали, заготовку следует нагревать.
Холодным методом режет углеродистую сталь, процент углерода в которой не превышает 0,5 процента.
На получаемое качество реза заготовки напрямую влияет скорость входа ножа в металл. Если требуется резка углеродистой стали, используются более высокие скорости. Легированная сталь требует более деликатной резки, поэтому скорость снижается.
Исходя из особенностей обработки различных видов металлов, целесообразно оснастить пресс двухскоростными электродвигателями для контроля и регулирования скорости работы.

Характеристики станка NG5222

Среди представленных на рынке комбинированных пресс-ножниц наибольшую популярность завоевали комбинированные устройства нового поколения. Модель NG5222 обеспечивает решение многих производственных проблем.

Основными особенностями являются возможность при минимальных манипуляциях со станком выполнять ряд задач, совмещать выполняемые операции:

Выполнять пробивку отверстий, пазов;
Вырезанные круги, уголки, квадраты;
Отрезные полоски;
Для изготовления двутавров, швеллеров.

Так станок НГ обеспечивает широкий функционал пресс-ножниц и экономичность проката при его обработке всего на одном устройстве.

Пресс-ножницы комбинированные нв5222, н5222а, нв5221, НБ5224 являются предшественником более современных и усовершенствованных пресс-ножниц НГ5222.

Машинное применение

Пресс-ножницы NG выполняют несколько различных задач:

Порезка металлопроката – сортового, фасонного, полосового;
Создание отверстий необходимого диаметра в прокате;
Создание насечек на заготовках.

НГ широко применяются в следующих областях:

ремонтные предприятия;
Машиностроительные производства;
Предприятия, работающие с металлом;
Производство строительных материалов;
Установки для изготовления крепежных изделий, соединительных элементов.

При этом машины NG могут эксплуатироваться в различных климатических зонах:

умеренная;
холодный;
Сухой, влажный и тропический.

Нюансы конструкции станков НГ

Станки НГ нашли широкое применение в различных областях производства. Это связано с широким функционалом и впечатляющими техническими характеристиками машин. Поэтому их использование и назначение следует изучить более подробно. Но для этого нужно разбираться в элементах конструкции НГ.

Комбинированные пресс-ножницы обеспечивают выполнение нескольких различных операций без предварительного изменения настроек устройства. Это возможно благодаря четырем рабочим зонам. Работы можно проводить в любой последовательности. Нет необходимости менять инструменты. Так достигается быстрая, экономичная и производительная обработка заготовок.

Что нужно знать о конструкции этой машины?

Кровать состоит из пары металлических листов – задней и передней. Они соединяются с основанием сваркой.
Четыре отверстия в станине предназначены для крепления приводов секций, приводных валов на машинах ПГ.
Приводы пробивных и листовых секций приводятся от электродвигателя через зубчатую и клиноременную передачи к эксцентриковому валу.
Рычаги надрезных устройств машин непосредственно связаны с ползунами секционных секций за счет тяги.
Ползунки пробивных секций уравновешены специальными пружинными выравнивателями.

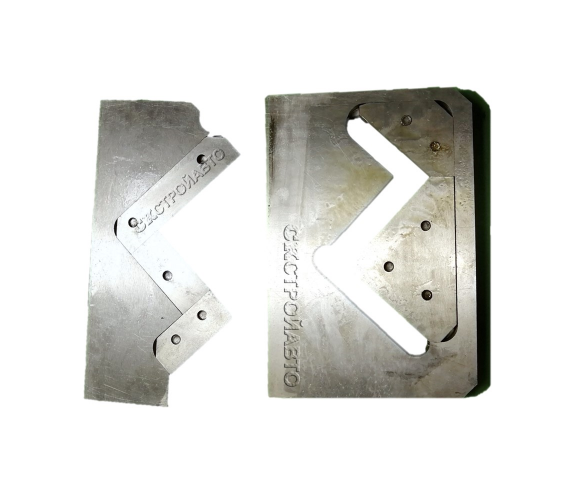

Механизм, предназначенный для резки уголков, квадратов, металлических кругов, состоит из 2 пластин. Один подвижный, другой неподвижный. Подвижная пластина закреплена в пазу секции ползуна. Неподвижная часть размещается в гнезде станины и фиксируется с помощью Г-образных пружин.

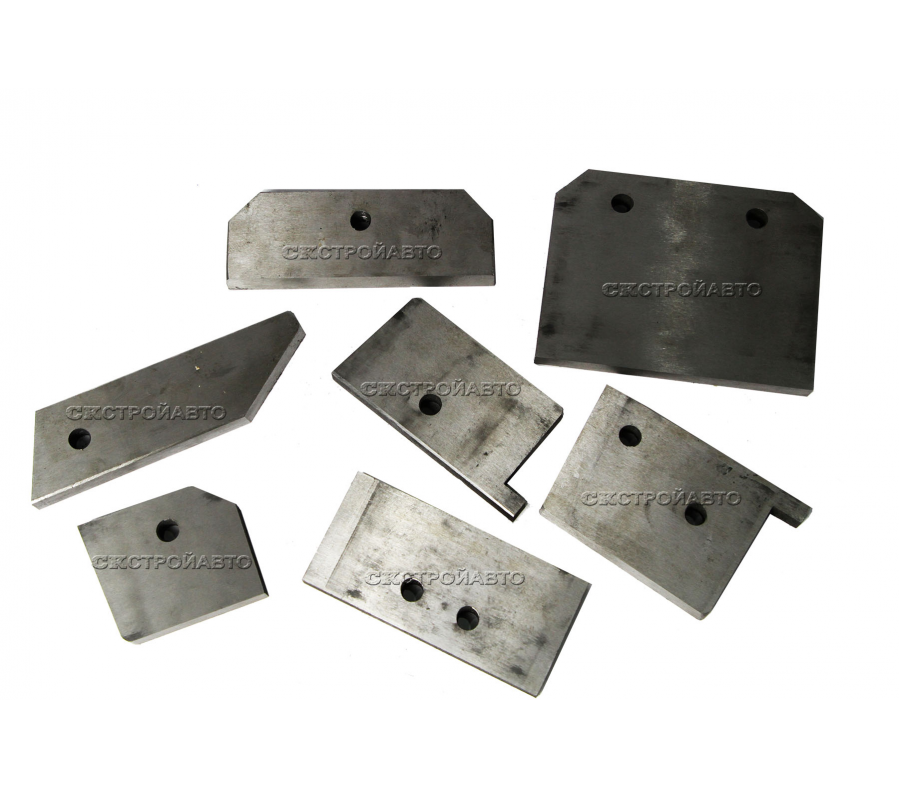

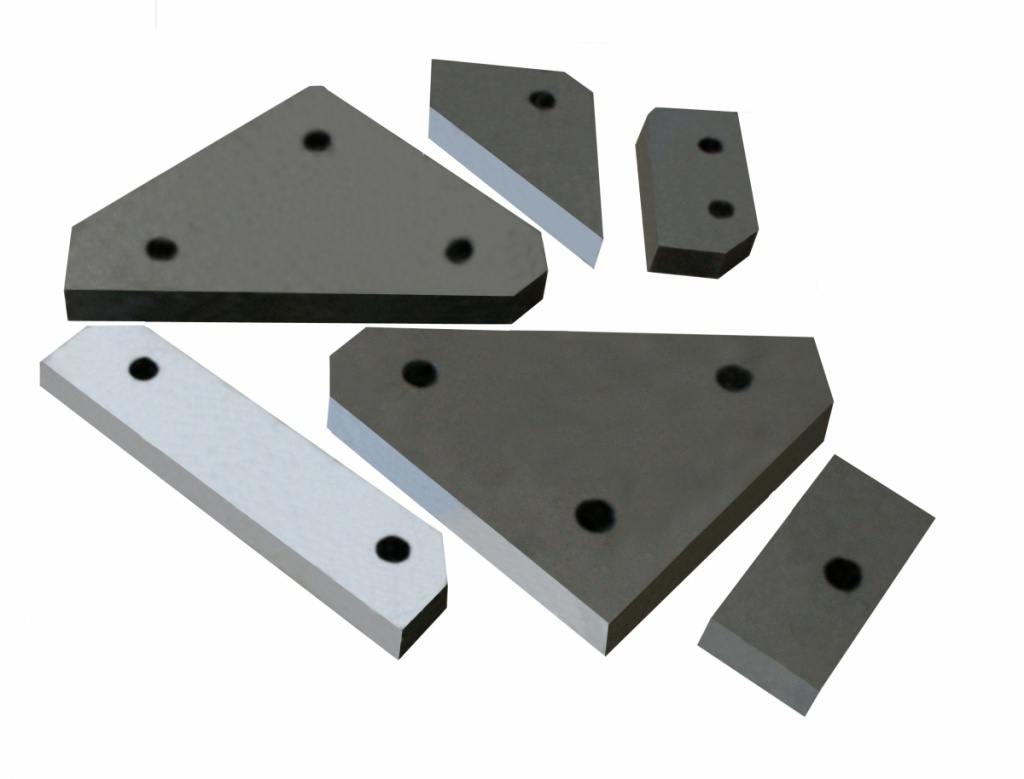

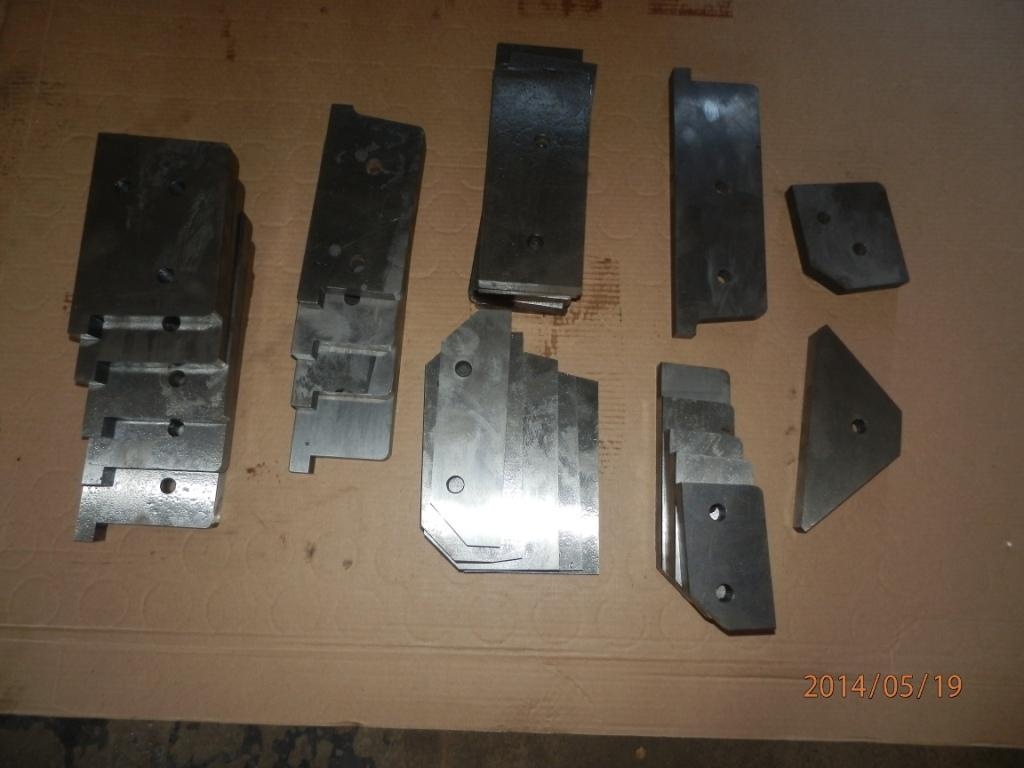

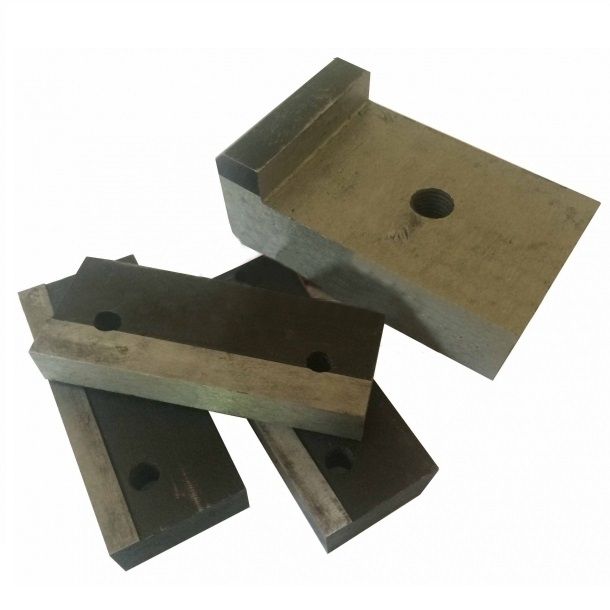

Ночевые и листовые узлы включают в конструкцию неподвижные и подвижные ножи – 3 и 2 единицы соответственно.
предусматривают наличие трех рабочих мест, которые могут обслуживаться одним оператором.
Модернизирована электрическая схема, если сравнивать НГ5222 и пресс-ножницы комбинированные н5222а. Эта электрическая схема позволяет пресс-ножницам работать на одиночных и непрерывных ходах.
Управление пресс-ножницами педальное, кнопочное.

Комбинированная схема станка обеспечивает его многозадачность при максимальной эффективности и экономичности. NG5222 занял свою нишу на рынке пресс-ножниц и уверенно удерживает лидирующие позиции.

Отличные технические характеристики, привлекательная стоимость и высокие эксплуатационные показатели делают станок NG5222 одним из самых предпочитаемых устройств. Цена пресс-ножниц от 1000 долларов. Приемлемая цена для технических характеристик машины.

Технические характеристики

Электродвигатель (тип):	АИР100L2U3
Электродвигатель (мощность):	5,5
Электродвигатель (скорость, мин -1):	3000
Наибольшие размеры обрабатываемого проката, при σv≤500 МПа, мм
толщина и ширина полосы	16×150
резка под углом 90	125x125x12
диаметр окружности	45
резка под углом 45	90x90x9
канал	5У-18У; 5П-18П
Двутавровая балка	10-18*
Перфорация, мм
диаметр, толщина материала	30×16
Наибольшие размеры пробивных пазов прямоугольной формы, мм:
толщина, ширина, длина	10x65x70
Длина заготовки при резке на заднем упоре, мм
минимум/максимум	70/1000**
Частота хода ползуна, мин-1:
одинарные, не более	18
Номинальное усилие пресса, кН (тс)	560 (56)
Расстояние от оси ползуна пресса до станины, не менее, мм	500
Габаритные размеры, мм:	1900x1660x1950
Вес, кг:	1940 г.
* Разделка проката осуществляется специальным инструментом, поставляемым за дополнительную плату. ** Стопор для обрезки заготовок по размеру доступен за дополнительную плату.

Кувандыкский завод «Долина» осуществляет полный цикл производства промышленного оборудования различного назначения. Ножницы комбинированного типа входят в число продуктов, доступных для заказа. Эти машины предназначены для работы в высоконагруженных производствах и отличаются длительным сроком службы в любых условиях. Компания предоставляет гарантию на оборудование сроком на 18 месяцев.

Пресс-ножницы серии H: описание, преимущества, особенности

Ножницы предназначены для выполнения широкого спектра операций, связанных с резкой листовой стали, холодной обработкой и пробивкой металла. Отличием комбинированных ножниц от аналогов является тщательно продуманная эргономика, облегчающая работу оператора. Еще одной особенностью оборудования является его универсальность, позволяющая работать с подавляющим большинством металлопроката и фасонного проката.
и другие предназначены для использования предприятиями, специализирующимися на штучном и мелкосерийном производстве деталей с большим разнообразием ассортимента. Станки позволяют производить автокомпоненты, элементы дорожных ограждений и строительных конструкций, основным материалом для которых является листовой металл.

Преимущества ножниц комбинированных Кувандыкского завода «Долина» :

простота использования;
низкая металлоемкость, снижающая общую стоимость и облегчающая транспортировку;
возможность использования пресс-ножниц для большого количества технологических операций;
использование высококачественной инструментальной стали, сочетающей в себе прочность и коррозионную стойкость.

Как заказать оборудование?

Станки НВ5222, НВ5221 и другое металлорежущее оборудование, представленное в каталоге, можно приобрести с доставкой по всей России и странам СНГ. Перевозки осуществляются проверенными транспортными компаниями, что гарантирует сохранность груза и минимальные сроки ожидания. По желанию заказчика специалисты завода «Долина» самостоятельно выполнят монтаж, проведут пуско-наладку и подготовят комбинированные ножницы к эксплуатации.

Модельный ряд

Пресс-ножницы нг5222 комбинированные (универсальные) (сняты с производства в 1987 г. мод. н 5222, пресс-ножницы нв 5222) для полосы 16 х 150 мм применяются для резки полосового, сортового и фасонного проката и пробивки отверстий из листового, полосового и фасонного проката.

Пресс-ножницы 5222 комбинированные могут применяться на машиностроительных, ремонтных и других предприятиях, при работе в климатических зонах с умеренным и холодным климатом (исполнение УХЛ), с сухим и влажным тропическим климатом (исполнение О), категория размещения 4 по ГОСТ 15150-69.
