Содержание

Высечные ножницы по металлу. Режем металлоцерепицу

высечные ножницы по металлуРабота с металлочерепицей многим кажется несложной. Но существует маленький нюанс, который возникает уже в процессе укладки: чем же резать металлочерепицу, чтобы не было дополнительного раскроя материала. Одним из подобных видов инструментов, идеально подходящих для осуществления работы со сложными конструкциями и профилями, являются высечные или вырубные ножницы по металлу.







Конструктивные особенности высечных ножниц

В зависимости от принципа работы и вида режущих элементов электроножницы классифицируются на несколько видов: ножевые (шлицевые и листовые) и высечные (вырубные). Основное их различие заключается во внутренней и внешней конструкции режущих материалов, а также методе разрезания металлических изделий.

К основным составляющим элементам высечных ножниц относят:

  • пробойник (пуансон)– подвижной элемент – размещается в ползуне, который осуществляет возвратные и поступательные движения, подающиеся от кривошипного механизма. Принцип действия инструмента аналогичен работе дырокола: рубка листового металла происходит путем проделывания ножницами небольших пазов под диаметр пуансона. При обработке тонких материалов форма пуансона должна иметь округлый вид с размером до 3 мм. При вырезке отверстий в массивных элементах рекомендуется использовать квадратные формы пуансона. Прямоугольные пуансоны делают высечки с прямоугольным профилем и имеют высокие показатели надежности при эксплуатации. При необходимости их можно перетачивать. Круглые пуансоны делают подковообразные высечки с направленными краями и хорошо подходят для криволинейных резов. Круглые пуансоны нельзя перетачивать.

вырубные ножницы для металлочерепицы

Форма пуансона определяет форму образующихся высечек: прямоугольная – в виде прямоугольника, круглая – в виде подковы. Прямоугольная форма высечек является более безопасной.

  • матрица – это неподвижная часть устройства. Устанавливается в матрицедержателе и жестко прикрепляется к кожуху всего механизма. Через матрицу втягивается либо вжимается движущийся пуансон. Отверстие, расположенное в матрице должно иметь такую же форму, как и пуансон (прямоугольник или круг).

Высечные ножницы могут применяться не только в обработке листового металла, но  и при разрезании стальных изделий. Например, они могут существенно помочь при разрезании гофрированного металла любого профиля.

Этот инструмент по своей скорости не уступает обычной болгарке, не способен нагревать режущий материал и позволяет проделывать любые повороты, включая 90-градусные. Кроме этого ножницы не оставляют заусениц на кромках, благодаря чему отсутствует необходимость в дополнительных обработках мест среза.

высечные ножницы пуансон

Преимуществами высечных ножниц считают:

  • компактные размеры;
  • отсутствие повреждений полимерных слоев металлочерепицы;
  • осуществление резки не только с краю, но и с середины;
  • быстрота выполнения резки;
  • бесступенчатая перестановка матрицы;
  • выполнение криволинейного или прямого среза;
  • возможность легкой уборки образующейся во время резки стружки;
  • обработка материалов различной толщины за счет существования разных по мощности видов инструмента.

просечные ножницы для металлочерепицы

К основным областям использования высечных ножниц относят:

  • кровельные и фасадные работы;
  • слесарные работы в мастерских;
  • производство распределительных шкафов;
  • обработка металлических изделий;
  • утилизация и демонтаж.


Разновидности высечных ножниц

В зависимости от типа используемых колебательных движений электроножницы могут подразделяться на:

  • электроножницы с нижним резом – осуществляют удары при движениях пуансона вверх. При этом на матрицу оказывается воздействие по типу сжимающей нагрузки, поэтому она дополнительно оснащается так называемой маятниковой опорой для возможности обеспечения хорошей проходимости по кривым. В таких электроножницах устанавливается пуансон округлой формы. Недостатками инструментами считают недостаточную устойчивость пуансона под нагрузкой по сравнению с ножницами с верхней формой резьбы;
  • ножницы с верхним выполнением реза – производят пробивающие удары при движении пуансона вниз. Преимущество такого инструмента: образующиеся во время работы высечки выбрасываются вниз и не загромождают поверхность обрабатываемой заготовки. Недостатками является полное поглощение ударной силы матрицей. При этом соединение между кожухом и самой матрицей подвергаются влиянию напряжения по типу растяжения, поэтому они должны иметь довольно высокий уровень прочности.
  • насадка на дрель для резки металла – бюджетное приспособление для небольших работ. Идеально подойдёт для тех кто не хочет покупать высечные ножницы, а необходимость ровно и быстро отрезать металл появляется нечасто. Насадка универсальна и подходит для любой дрели.

Современные инновационные модели высечных ножниц для металлочерепицы оснащаются электродвигателями, ход которых достигает 7 мм, а длина матриц позволяет делать нарезку профилей даже сечением в виде трапеции.

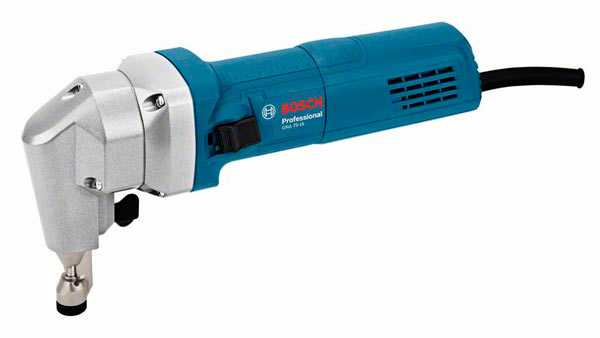

высечные ножницы по металлу

Особенности работы с ножницами

Высечные ножницы по металлу в целях уменьшения или устранения излишних нагрузок на режущий инструмент всегда устанавливаются на обрабатываемые детали с работающим электрическим двигателем.  Для резки листов в форме трапеций используют матрицы особой формы или специализированные высечные ножницы, предназначенные для трапецеидальных изделий. Такие ножницы оборудованы режущими элементами большей длины, благодаря чему способны с высокой точностью повторять контуры любых профилей.  Инструмент небольшой и зачастую оснащается ручками для более удобной резки.

Поверхность металлочерепицы, покрывается очень стойким полимерным лаком, обладающим высокими антикоррозийными характеристиками и который ни в коем случае нельзя повреждать.

Принцип работы ножниц достаточно прост. Пуансоном наносятся удары по неподвижной матрице, располагающейся внизу. При этом происходит вырубка профиля, в результате чего образуется металлическая стружка. Форма пуансона (квадрат, круг или прямоугольник) подбирается согласно сечению материала и должна соответствовать форме матрицы. При работе матрица должна быть жестко зафиксирована. Образующиеся во время резки металлические высечки проталкиваются в отверстия, расположенные в матрице. В результате в изделии появляется дорожка строго заданной ширины.

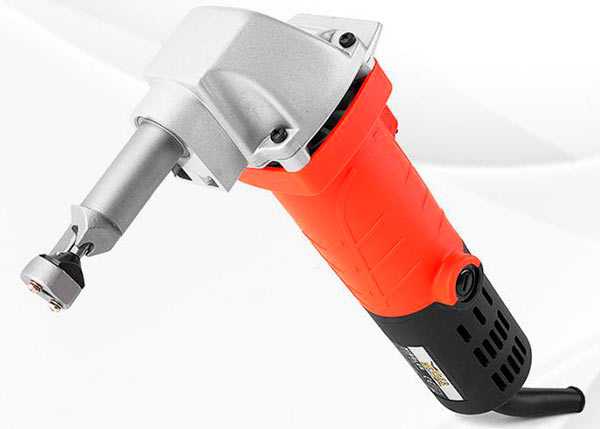

электроножницы по металлу

Ширина разрезов в среднем может составлять 3,1мм. В целом ножницы могут обрабатывать металл толщиной:

  • из алюминия – до 2мм;
  • из нержавеющей стали – до 0,8мм;
  • чистый цинк, латунь, медь, сталь с покрытием из цинка – до 1,5мм.

Маневренность ножниц напрямую зависит от длины матрицедержателя. Чем длина больше, тем удобнее работать с инструментом.

Угол наклона ручки ножниц при необходимости можно регулировать. Это позволяет избегать упора в профиль.

Следует помнить, что процесс реза должен проходить последовательно, от одного листа к следующему с обязательной защитой других листов черепицы от попадания на них образующейся металлической стружки.

С помощью высечных ножниц можно выполнять различные виды разрезов под любым заданным углом, даже в самых труднодоступных местах, а возможность высечки сложных фигур, делает подобный инструмент незаменимым при фигурной обработке металла.


proinstrumentinfo.ru

высечные, электрические, просечные по металлу

Металлочерепица – это востребованный кровельный материал, который обеспечивает создание качественного, долговечного и привлекательного покрытия на крыше. Она выпускается довольно большими листами, но обычно во время работы требуется разрезать данные элементы, для чего надо пользоваться качественными инструментами.

Особенности металлочерепицы

Данный материал представлен крупными листами, в основе которых имеется оцинкованная сталь. Сверху на основу наносится полимерное покрытие, обеспечивающее эффективную защиту изделия от ржавчины или разных иных повреждений.

Важно! Полимеры, применяемые для создания верхнего покрытия, имеют низкую температуру плавления, поэтому не допускается для разрезания листов пользоваться болгаркой или иными абразивными инструментами, разрушающими защитный слой, что негативно сказывается на сроке службы и качестве всего покрытия.

Если неграмотно выбрать инструмент, то это может привести к значительным негативным последствиям:

  • если используется шлифовальный диск, который двигается с высокой скоростью, то в местах среза будет плавиться полимерное покрытие, поэтому формируются на покрытии места незащищенного полимерами металла;
  • если используется абразивный инструмент, то он работает на больших оборотах, поэтому по краям листы металлочерепицы нагреваются до высокой температуры, что негативно сказывается на качестве стали, а также цинковый слой плавится;
  • через несколько лет использования материала после некачественного разрезания листов начинается процесс коррозии, приводящий к разрушению структуры металлочерепицы.

Важно! С металлочерепицей допускается работать исключительно холодными способами разрезания, поэтому нельзя пользоваться болгаркой или сваркой.

Какими методами можно разрезать металлочерепицу?

Для этого материала можно пользоваться разными инструментами:

  • ножовка для металлических изделий, обладающая доступной стоимостью, но для работы с ней требуется наличие специального верстака, а также добиться ровных срезов можно только при прямой резке;
  • ножницы для металлочерепицы считаются идеальным решением, причем они могут быть просечным, высечными или электрическими, а также работать с этими инструментами просто, процесс не занимает много времени, и получаются ровные и качественные срезы;

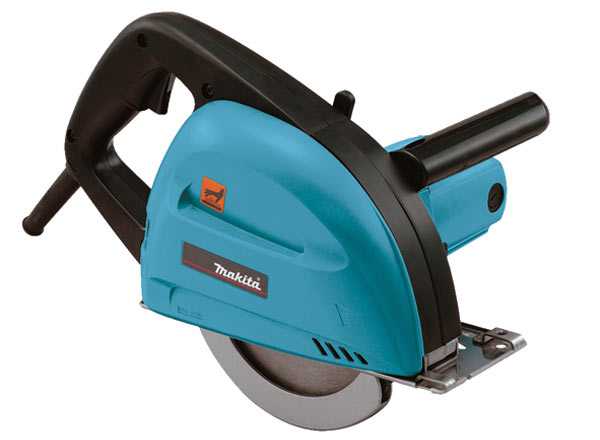

  • дисковая электрическая пила легко справляется с листами металлочерепицы, не повреждая их защитный слой, но выбирать требуется пилу, оснащенную диском, сделанным из твердого сплава с загнутыми назад зубьями, но срезы могут быть рваными и неровными;
  • электрический лобзик, позволяющий получить красивую и фигурную резку, но придется потратить на эту работу много времени.

Важно! Наиболее часто выбираются ножницы для резки металлочерепицы, которые легко разрезают металл, обеспечивают хорошее качество результаты и высокую скорость процесса.

Основные виды ножниц

Для разрезания листов металлочерепицы могут выбираться разные виды ножниц. Каждая разновидность имеет свои особенности, устройство и принцип работы. К основным разновидностям относится:

  • Высечные ножницы для металлочерепицы. Являются универсальными изделиями, так как с их помощью получаются как качественные ровные срезы, так и красивые фигурные. Длина матрицедержателя в таком инструменте может быть разной, причем от этого параметра зависит, насколько маневренными будут ножницы. Они обладают простым принципом действия, так как в них двигается пуансон, причем каждый его ход сопровождается тем, что на листе вырубается небольшой кусочек. Пользоваться ими можно не только при работе с металлочерепицей, но и при разрезании сварных изделий, труб или профлиста.
  • Ножевые. Такие ножницы оснащаются 2 ножами с одним лезвием. Именно между ними необходимо располагать лист материала. Один из этих ножей постоянно перемещается, а второй остается в неподвижном положении, поэтому гарантируется отсутствие отходов. К минусам применения такого вида ножниц относится то, что невозможно получить круглые разрезы, поэтому допускается начинать работу исключительно с определенного края листа.
  • Шлицевые. Такие ножницы для резки металла оснащаются специальной открытой режущей головкой, что гарантирует возможность работы с самыми толстыми и прочными листами. При этом обеспечивается действительно высокое качество среза, в котором отсутствуют перекосы или неровности.

Важно! Наиболее востребованными считаются высечные ножницы и стандартные электроножницы.

Особенности использования высечных ножниц

Данный инструмент эффективно применяется для разрезания листов металлочерепицы. По скорости работы он сравним с болгаркой, но при этом не нагревает защитный слой материала, а также с его помощью могут делаться фигурные и необычные срезы. Не оставляются на кромках какие-либо дефекты или заусенцы, поэтому после резки не требуется уделять внимание дополнительной обработке листов.

К плюсам применения высечных ножниц относится:

  • небольшие размеры инструмента;
  • не повреждается защитный слой, имеющийся на листах металлочерепицы;
  • резка может начинаться не только с краев, но и с середины листов;
  • процесс реализуется за короткий промежуток времени;
  • срезы могут быть не только прямолинейными, но и кривыми;
  • во время работы возникает не слишком много стружки, которую легко убирать.

Важно! Высечные ножницы могут отличаться по мощности, поэтому удается подобрать изделие, идеально соответствующее имеющейся толщине листов металлочерепицы.

Существует три крупные разновидности таких ножниц:

  • С нижним резом. Удары на лист производятся за счет того, что пуансон двигается вверх. На матрицу воздействует сжимающая нагрузка, поэтому она непременно имеет маятниковую опору. Пуансон обладает округлой формой. К минусам такой разновидности относится низкая стойкость пуансона к разным нагрузкам.
  • С верхним резом. Удары наносятся на лист при перемещении пуансона вниз. К плюсам применения такой разновидности ножниц относится то, что высечки, возникающие во время процесса, сразу падают вниз, поэтому листы металлочерепицы не загрязняются и не затормаживается работа. Во время процесса непременно между матрицей и кожухом образуется значительное растяжение, поэтому данные детали должны выполняться из качественных материалов, а иначе инструмент не прослужит слишком долго.
  • Насадка на дрель. Такие ножницы считаются наиболее доступными по стоимости, а также применяются исключительно для небольшого объема работы. За счет такой насадки с помощью дрели можно оперативно и ровно разрезать листы металлочерепицы. Такая насадка является универсальной, поэтому прекрасно устанавливается на любую дрель.

Видео по теме:

Важно! Современные модели высечных ножниц имеют электрический двигатель с ходом 7 мм, что гарантирует высокое качество и оперативность работы.

Видео по теме:

Чтобы грамотно выполнить работу с применением высечных ножниц, учитываются рекомендации специалистов:

  • чтобы снизить нагрузки на режущий элемент, сами ножницы устанавливаются непосредственно на листы металлочерепицы;
  • если требуется сделать трапециевидный срез, то надо правильно подобрать матрицу;
  • для удобной резки надо постоянно пользоваться ручкой, которой оснащается любая модель высечных ножниц;
  • во время работы именно пуансон наносит удары на лист, что гарантирует вырубку профиля, непременно такое действие приводит к появлению металлической стружки;
  • форма пуансона зависит от сечения листа и необходимого результата работы;
  • во время работы важно постоянно следить за тем, чтобы матрица была неподвижна и надежно зафиксирована;
  • высечки, возникающие при резке, должны проталкиваться в отверстия, имеющиеся в матрице.

Таким образом, электроножницы для резки металлочерепицы считаются идеальным решением. Они обладают многими плюсами и просты в применении.

Видео по теме:

Существует много видов ножниц, которые легко используются для разрезания листов металлочерепицы. Они обеспечивают получение ровного среза, не нарушают целостность защитного покрытия материала, имеют приемлемую стоимость и просты в применении. Начинать работу можно как с краев, так и с середины листа. За счет простоты работы, справиться с этим процессом может даже новичок, получив идеальный результат резки.

Посмотрите еще статьи:

kryshagid.ru

Преимущества и применение высечных ножниц

Высечные ножницы – это один из наиболее эффективных и востребованных видов станочного оборудования, которое применяется при работе с листовым металлом небольшой толщины. Благодаря принципу работы, при помощи высечных ножниц можно производить:

  • Быструю прямую и фигурную резку металлов небольшой толщины;
  • Рез по кругу с различным радиусом;
  • Рез высокопрочных металлов (нержавеющей стали, оцинковки).

Идеально также высечные ножницы подходят для работы с алюминиевыми, медными, стальными листами. Ключевым преимуществом такого вида оборудования является чистый рез, без появления искр, заусенец, дефектов покрытия. Если же перед вами стоит задача раскроить большое количество однотипных заготовок, ножницы позволяют работать даже по шаблону.

Преимущества использования высечных ножниц

В отличие от лобзиков, пил, болгарок и гильотин, высечные ножницы обладают рядом преимуществ:

  • Высокая производительность – указанный станок способен производить в несколько раз больший объем работ, нежели при работе с ручным инструментом;
  • Идеально ровный рез – поверхность не перегревается, не появляются сколы, острые кромки с неоднородной поверхностью;
  • Широкий возможности для использования – высечные ножницы – это универсальный инструмент, который позволяет резать неровные линии, отверстия, за один цикл изготавливать заготовки сложной формы;
  • Быстрое обслуживание – замена режущего элемента занимает несколько минут;
  • Оператор имеет прекрасную видимость рабочей области, что повышает качество и безопасность.


Движущийся пуансон по контуру производит рез, одновременно выравнивая площадку под борозду. При этом обеспечивается минимальная потеря материала, а толщина шва может доходить до нескольких миллиметров. Обычно, при работе с высечными ножницами допускается использование металла до 3-4.0 мм толщиной. Если же требуется резка более толстого металла, применяются квадратные резцы (пуансоны). Также возможно производить фигурную и прямую резку одновременно нескольких листов металла, что ускоряет работу для типовых задач.

ao-dolina.com

Обзор высечных ножниц для металлочерепицы

Металлочерепица является практичным и доступным по цене материалом, она легко укладывается, поэтому эту работу можно выполнить самостоятельно. При устройстве простой крыши, листы выкладывают по порядку и прикручивают саморезами к обрешетке. В основном листы нужно подгонять, путем подрезки, произвести отверстия под трубу или другие элементы.
Резка металлочерепицы выполняется не просто, так как она имеет не ровную, а фигурную поверхность, покрытую полимером, поэтому производить работу нужно так, чтобы не повредить лист и его защиту. Поэтому для такой работы используют высечные ножницы для металлочерепицы.
Высечные ножницы можно использовать для вырезки круглых элементов под отверстия для дымохода, при этом края получаются ровными и без зацепок. Инструмент имеет ряд преимуществ:

  1. Профессиональные ножницы разрезают листы стали до 1,6 миллиметров, это позволяет работать с любой металлочерепицей.
  2. Ручка выполнена удобно, не выскальзывает из рук, движения получаются точно направленными, а сама резка качественная.

Если нужно отрезать участок по всей длине листа, то высечные ножницы не применяют, ими делают отверстия внутри материала.
Поверхность материала сложная, имеет изгибы, поэтому для применения ручного инструмента необходим опыт, при использовании высечных ножниц резка позволяет не повреждать защитный полимерный слой металлочерепицы, то есть исчезает риск повреждения материала коррозией. Такие ножницы производят как самостоятельный инструмент и как насадку, которую устанавливают на дрель.

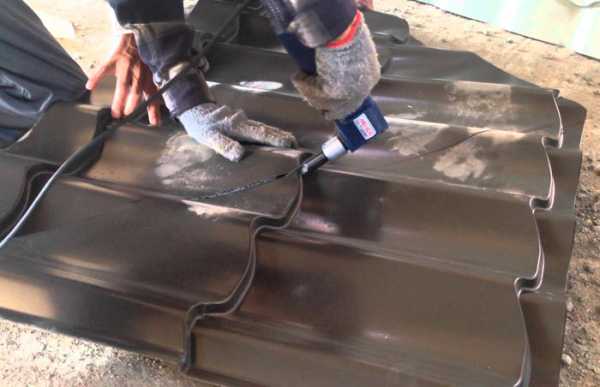

Как резать высечными ножницами

Так как материал имеет профиль с изгибами и поворотами, ручными инструментами резку делать сложно, поэтому применяют высечные ножницы. При этом материал не нагревается и выполняется безопасная резка, она происходит быстро и качественно.

Резка производится удобно, так как ножницы легко делают различные повороты. При покупке этого инструмента необходимо, чтобы матрицедержатель имел нужную длину, тогда он будет подвижным, и легко сделает поворот в необходимую сторону, вдоль отреза или совершенно в противоположное направление.
Наклон ручки регулируется, благодаря этому во время работы рука не упирается в материал и может двигаться свободно, точно выполняя отрез.
При применении высечных ножниц нет зацепок и неровностей, скорость выполняемой работы не уступает электрическим пилам. Резку производят последовательно, по окончании первого листа переходят ко второму, при этом стружка не должна падать на основной материал, так как может нарушиться защитный слой.

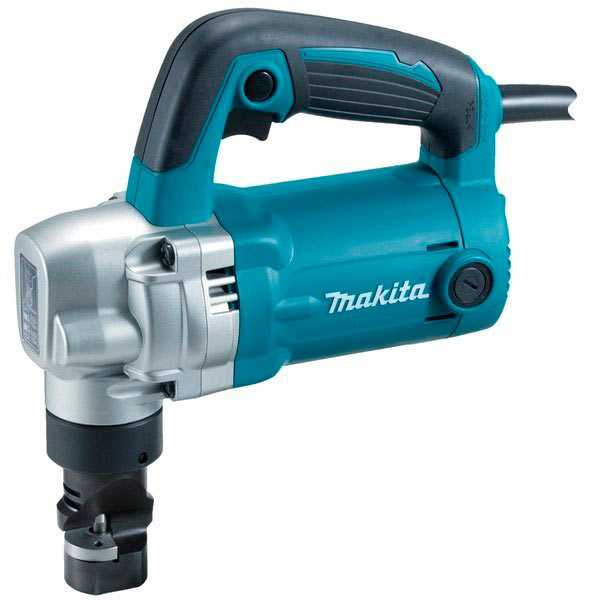

Электрические высечные ножницы

Такими ножницами можно выполнять резку любых листов, как профнастил, так и металлочерепицу, а также элементы, которые сварены между собой. При каждом ходе делается вырез небольшого куска металла. Этим инструментом металлочерепицу можно разрезать с края до середины. При этом дрелью делают отверстие в листе для того, чтобы начать основную работу.

Составляющие элементы ножниц:

  • Матрица в таких ножницах не подвижная, имеет определенную форму, установлена в матрицедержатель.
  • Пробойник является подвижным элементом, его называют пуансоном, он размещается в ползуне, который производит поступательные и возвратные действия, подающиеся от кривошипного механизма. Для тонкого материала форма пуансона должна быть круглая с размером до 3 миллиметров. При планировании вырезания массивных элементов используют квадратную форму пуансона.

Оба элемента заменяют парно, их геометрия соответствует друг другу. Ножницы могут легко поворачиваться вокруг своего основания, поэтому ими можно выполнять отрезы любой неровности. Матрицу можно закрепить на интервале 90 градусов, это поможет сделать вырезы в труднодоступных и зажатых местах.
При произведении работы ножниц пуансон делает на листе высеченную дорожку и вслед оставляет паз, шириной равной окружности пуансона. В это время стружка вырезанного металла направляется вниз и может попадать на одежду, поэтому необходимо обеспечить себе защиту от ранений. При наличии можно надеть специальный костюм, в противном случае применить одежду из плотного материала.
Недостатком такого прибора является сложность при держании ровной линии, а также плохая проходимость в местах, где происходят перепады толщины.

Преимущества высечных электромеханических ножниц:

  1. Они беспрепятственно выполняют резку профилированных и гофрированных элементов, а также совмещенных листов.
  2. С помощью такого инструмента можно производить кривой отрез любой формы или использовать специальные шаблоны, а также легко выполняются различные отверстия.
  3. Разворот машины является минимальным. Благодаря подвижным элементам не приходится делать резких движений и усилий для поворота.
  4. Возможность выполнения различных функций, при этом заменяя режущие элементы.
  5. Из-за небольшого размера представляется хороший обзор выполняемых работ.
  6. Можно начинать резку не только с края, но и с середины, для этого предварительно просверлив отверстие.
  7. Край отрезанного металла является чистым, без зацепок, материал не сгибается и не теряет форму. Обработку краев производить не придется.
  8. Благодаря большой мощности легко выполняется резка выбранного металла.
  9. Работа выполняется с такой же скоростью, как и у болгарки, могут резать металл с толщиной до 2 миллиметров.
  10. Металл при резке не нагревается и не теряет своих антикоррозийных функций, защитная поверхность сохраняется.

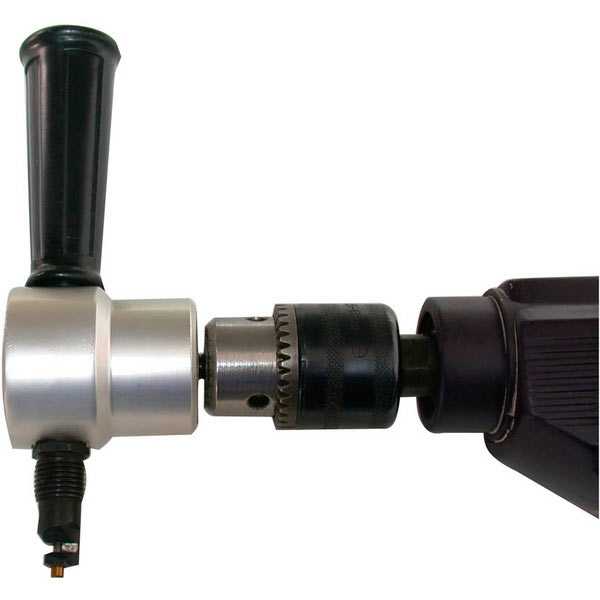

Использование высечных ножниц в виде насадки на дрель

Для резки металлочерепицы необходимо приобрести специальную насадку, которая надевается на дрель. Она также состоит из пуансона и матрицы, металл пробивается повторными движениями. В материале появляется точечная полоса любой необходимой формы, при этом слой защиты сохраняется. Допустимая ширина разрезания 3,1 миллиметр. В отличие от ножниц, насадка точечно пробивает металл, ее используют для нержавейки, цинка, стали, меди и латуни, алюминия.
Край отрезаемого материала острый, без зацепок и деформации, но необходимо правильно выставить обороты на дрели.
С помощью такой насадки можно сделать круглые и другие отрезы различной формы, также легко выполняются отверстия для вентиляции и дымоходов.
Для работы насадку помещают в патрон на дрель, затем приступают к резке. Лучше сделать несколько тренировочных действий, при хорошем произведении отрезов, можно приступать к работе с основным материалом.
В некоторых моделях для того чтобы было удобно резать материал под углом, составляющим элементом является рукоятка, которая переустанавливается. Насадку не нужно регулировать, отличается простотой в работе, для резки с середины просверливают отверстие и выполняют необходимую форму.
Такой насадкой могут пользоваться не профессионалы, ее также можно применять не только для резки металлочерепицы, но и в быту, при произведении работ нет высокого шума и брызг огня. Также не нужно приобретать дорогостоящий инструмент, а можно использовать доступную по цене насадку.

Можно ли применять для резки металлочерепицы болгарку и другие приборы

Болгарка имеет высокую скорость и выполняет работу быстро, поэтому многие применяют этот прибор для резки металлочерепицы. Но негативных последствий от таких работ очень много.
При приобретении металлочерепицы фирма производителя должна указать, каким инструментом необходимо пользоваться для вырезания материала. Всеми производителями запрещено использование болгарки для резки, а также они снимают с себя ответственность за гарантию качества материала при использовании данного инструмента.
Это происходит в связи с тем, что на месте отреза полностью разрушается защитный слой из полимера, в дальнейшем на этих участках появляется коррозия. Через короткий срок материал начинает разрушаться, а на этих участках появляются протечки.
Болгарка выполняет работу с высокой скоростью, материал сильно нагревается, цинковые материалы выгорают, а покрытие из полимеров, которое выполняет защитную функцию, полностью разрушается. С этих мест начинается повреждение основного материала, так как со временем появляется ржавчина и съедает металл, через покрытие проникает влага внутрь и конструкция крыши не выполняет свою функцию.
Также от болгарки появляются искры от того, что диск прикасается к материалу, они летят в разные стороны, попадают на основной материал и повреждают его. Такие участки имеют маленький размер, но в дальнейшем на них возникает ржавчина, и поедает материал по всей крыше.
При нагревании листы металлочерепицы могут деформироваться и необходимые отрезы не получатся ровными, края придется дополнительно ровнять.
Электрический лобзик также не используют для этого материала, так как он не будет ровно резать, а порвет листы. Его пилка не рассчитана для таких действий и может сломаться.
Можно взять ручные ножницы для резки металла, но это довольно трудный процесс и не все могут выполнить ими нужную работу.
Если планируется использование болгарки, то лучше приобрести на неё специальную насадку для резки металлочерепицы, это позволит качественно выполнить работу с сохранением свойств материала. Какой бы инструмент не использовался для отрезания металлических элементов, края необходимо замазать фасадной краской.
Перед тем как начать работу, необходимо рассчитать материал так, чтобы резка была минимальной, а использование правильных инструментов поможет сохранить защитные функции металлочерепицы.

superarch.ru

ножницы, электроножницы или циркулярная пила? Советы мастеров

Многие задаются вопросом, чем резать металлочерепицу во время проведения кровельных работ. Основная сложность, с которой сталкивается строитель во время резки, это волнистая форма листа материала, поэтому использование отдельных инструментов может оказать не только неудобным, но и опасным.

Инструменты для резки металлочерепицы

Перед тем как непосредственно приступить к кровельным работам, необходимо узнать основные рекомендации, касающиеся резки кровельного материала. Некоторые строители, не обладая полной информацией, используют инструменты для резки, которые категорически запрещены и несовместимы с качественным монтажом металлочерепицы, поэтому следующие рекомендации не станут лишними.

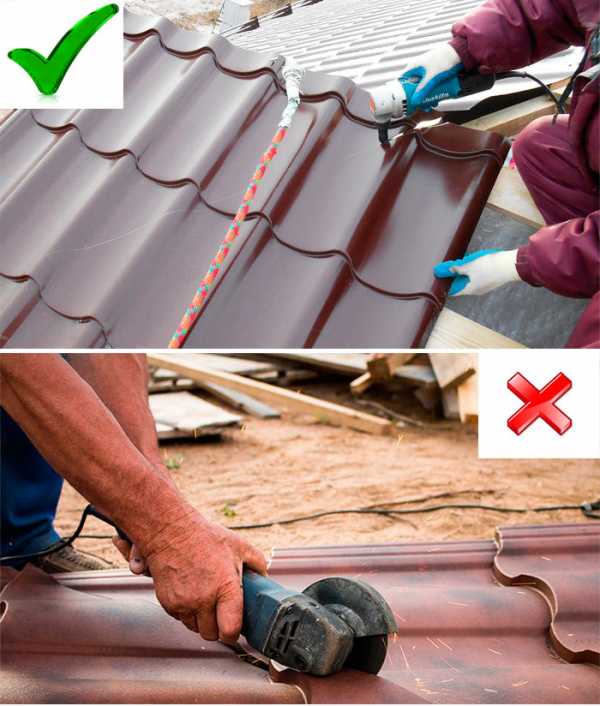

Какие инструменты лучше не использовать для резки

Ни для кого не секрет, что многие для резки металлочерепицы используют болгарку, видя в этом максимально быстрый способ достигнуть необходимых размеров листа. Хотя все производителя кровельных материалов настойчиво рекомендуют не применять абразивные диски и информируют об этом в инструкциях использования:

  • во-первых, болгарка разрушает полимерный слой и способствует появлению микротрещин;
  • во-вторых, производители проводят ряд тестовых работ с выпускаемым материалом и точно знают слабые стороны своего ресурса.

Несмотря на все споры, застройщики продолжают использовать болгарку, а обрезанные торцевые стороны покрывают лакокрасочными средствами. В этом случае возникает вопрос – зачем проделывать двойную работу и вряд ли подобные защитные методы полностью восстановят первоначальные качества металлочерепицы.

Производители также не рекомендуют использовать инструменты, при контакте, с которыми материал нагревается.

Правила резки металлочерепицы

Существует два оптимальных варианта для нарезки кровельного материала:

  • резка у самого производителя в соответствии с предоставленными точными чертежами;
  • покупка металлочерепицы уже необходимых размеров для кровли.

Если же ни одно из условий не выполнено, необходимо придерживаться следующих рекомендаций.

  1. Прекрасно подойдут высечные электроножницы для металлочерепицы. Их можно использовать как отдельный инструмент, так и в качестве насадки на электрическую дрель.
  2. Как альтернативный инструмент – обычные кровельные ножницы для металлочерепицы.
  3. Использование электропилы совместимо с кровельными работами только в случае применения твердосплавного диска с мелким шагом и обратным углом.
  4. Применения ножовки по металлу имеет существенный минус – инструмент не может быть использован для резки профилированных листов.
  5. Ручную циркулярную пилу применяют только с алюминиевым кругом. Материал отличается надежностью и прочностью и не потребует замены на протяжении длительного периода.
  6. Если же болгарка с абразивным диском – единственный вариант, важно позаботиться о том, чтобы искры не попадали на кровельный материал в процессе резки.

Какой бы инструмент для металлочерепицы ни использовался, желательно обрабатывать обрезанные торцевые стороны фасадными покрытиями. А во время монтажа менее защищенная сторона должна укладываться под лист.

Особенности резки высечными ножницами

  • высечные ножницы позволяют резать профилированные металлические листы без особых трудностей, даже если углы изгибов достигают 90°;
  • ручки ножниц изготовлены из мягкого материала и не натирают пальцы во время использования инструмента;
  • длина держателя матрицы сказывается на маневренности ножниц. Чем деталь длиннее, тем проще и удобнее резать. Матрицедержатель позволяет поворачивать ручки как перпендикулярно, так и вдоль направления резания;
  • высечные ножницы максимально подходят для резки металлочерепицы – в процессе работы края гладкие без заусенцев;
  • запрещено резать несколько листов одновременно – резка должна производиться постепенно. Также необходимо позаботиться, чтобы стружка не попадала на другие листы кровельного материала.

Электроножницы для металлочерепицы

Имеется три типа электроножниц:

  • вырубные. Позволяют резать не только металлочерепицу различных профилей, но и металлические элементы из нескольких сваренных между собой листов. Принцип работы – пуансон за каждый ход вырубает определенный кусок материала;
  • ножевые. Режущая часть инструмента состоит из подвижного верхнего лезвия и фиксированного нижнего. Особенность применения ножевых электроножниц – в процессе работы практически не остается отходов. Но в то же время инструмент не позволяет делать крутые повороты;
  • шлицевые. Такие электроножницы позволяют резать листы из различных материалов. Во время резки ход – аккуратный и максимально точный также не образуются перекосы. Лист не деформируется, а стружка плавно ложится на поверхность кровельного материала, что позволяет легко убрать мусор в конце работы.

Насадка на дрель

При выборе, чем резать металлочерепицу, можно прибегнуть к насадке на дрель, которая представляет собой дополнение для обычной дрели.

Принцип работы схожий с вырубными электроножницами – пуансон вырезает определенный кусок материала за каждый ход инструмента.

Для использования инструмента необходимо обладать навыками работы со строительными инструментами, иначе во время резки могут возникнуть трудности.

Ножовка или электрический лобзик

Самый дешевый и проверенный временем инструмент – ручная пила по металлу. Не нуждается в специальных навыках и имеется в наличии практически в каждом доме. Но в то же время пила не позволяет выполнить фигурную резку, для этого необходимо прибегать к усовершенствованным инструментам.

Электрический лобзик проделывает не менее качественные хода, чем вырубные ножницы, но для этого понадобится больше времени. Лобзик со специальными насадками позволяет резать любые профилированные металлические листы.

Интересно знать, что первые механические ножницы по металлу были предназначены для установки вентиляционных каналов и систем. Со временем инструмент кардинально усовершенствовался и теперь применяется и для кровельных работ.

krovlya.guru

Высечные ножницы



Изобретение относится к оборудованию для обработки металлов давлением, а именно к высечным ножницам, используемым для выполнения резки, высечки, прорезки, заготовки и т.п. Цель изобретения – раширение технологических возможностей высечных ножниц за счет обеспечения возможности обработки изделий сложной пространственной формы. Станина высечных ножниц выполнена в виде плоского элемента 2 С-образной формы. В элементе 2 имеются окна и проемы. В них размещены ползун 103 с подвижным инструментом 107, двуплечий рычаг 11, полушка 10 и приводной эксцентриковый вал 9. Рычаг 11 смонтирован на полуосях 93 и 94, закрепленных на плоском элементе 2. Одно плечо рычага 11 с помощью сферического подшипника 102 соединено с ползуном 103, а другое осью 85 связано с тягами 61, 62, которые с помощью осей 65, 66 соединены с кулисами 45, 46. Кулисы 45, 46 осью 39 соединены с шатунами 26, 27, смонтированными на валу 9. На ползушке 10 закреплена ось 54 и на ней смонтированы сухари 52, 53, расположенные в пазах кулис 45, 46. Плоский элемент 2 размещен между тягами 61 и 62, кулисами 45 и 46, шатунами 26 и 27. 4 з.п. ф-лы, 8 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 (54) ВЫСЕЧНЫЕ НОЖНИЦЫ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ АЗССР (21) 4256959/25-27 (22) 04.06.87 (46) 23.04.90. Бюл. Р 15 (71) Азовское специальное конструкторское бюро кузнечно-прессового оборудования и автоматических линий (72) К.И.Храмов, М.А.Гончаров, А.M.Åùåíêo и С.В.Николаенко (53) 621.967.1 (088 ° 8) (56) Авторское свидетельство СССР

Р 867535, кл. В 23 D 29/00, 1980.

ÄÄSUÄÄ 1558577 А1 (51)5 В 23 D 29/00 (57) Изобретение относится к оборудованию для обработки металлов давлением, а именно к высечным ножницам, используемым для выполнения резки, высечки, прореэки, заготовки и т.д.

Цель изобретения — расширение технологических воэможностей высечных ножниц sa счет обеспечения воэможности обработки изделий сложной прост1558577 подходе чолзушки 10 к соосному поло-, жению оси 54 и осей 65 и 66 величина хода тяг 61 и 62 уменьшается до нуля.

Тяги 61 и 62 воздействуют на закрепленную на плече 89 рычага 11 ось 85, которая разворачивает рычаг

11 относительно полуосей 93 и 94.

Рычаг 11 своим плечом 100 через цапфу 101 и сферический подшипник 102 приводит в движение ползун 103. При возвратно-поступательных перемещениях ползуна 103 в направляющих 104 подвижный инструмент 107 взаимодействует с неподвижным инструментом 106 и осуществляет соответствующую технологическую операцию, например обрезку облоя на штампованных заготовках, подаваемьж вручную в рабочую зону ножниц. 20

Формула изобретения

1. Высечные ножницы, содержащие станину с С-образной частью, в индивидуальных направляющих которой смон. 25 ,тированы ползун, основная тига и ползушка с закрепленной на ней осью, механизм перемещения ползушки, основную кулису с продольным пазом, основной сухарь, размещенный в пазу кулисы и свободно установленный на оси ползушки, двуплечий рычаг, смонтированный в станине посредством шарнирной опоры, установленный в корпусе посредством подшипников приводной эксцентриковый вал, на шатунной

35 шейке которого установлен основной шатун, шарнирно связанный посредством оси с основной кулисой, шарнирно соединенной осью с основной тягой, кинематически соединенной посредством шарнирной связи с одним из плеч . двуплечего рычага, второе плечо которого посредством сферического подшипника соединено с ползуном, а также подвижный инструмент, закрепленный на ползуне, и неподвижный инструмент, установленный на станине под ползуном, о т л и ч а ю щ и е с я тем что, с целью расширения техноло7 Э

50 гических воэможностей, они снабжены дополнительными шатуном, кулисой, сухарем и тягой с направляющей, кинематически связанными между собой и последовательности, аналогичной связи основных элементов, шарнирное соеди55 некие дополнительных шатуна и кулисы расположено на оси шарнирного соединения основных шатуна и кулисы, а шарнирное соединение дополнительных кулисы и тяги расположено на индивидуальной оси, соосной с осью шарнирного соединения основных кулисы и тяги, при этом основная и допол” нительная тяги связаны непосредственно с плечом двуплечего рычага, а С-образная часть станины выполнена в виде плоского элемента, размещенного между основными и дополнительными элементами сочлененных пар и выполненного -с окнами для размещения двуплечего рычага, ползушки и приводного эксцентрикового вала и проемами для размещения осей шарнирных соединений.

2. Ножницы по п.1, о т л и ч аю щ и е с я тем, что они снабжены механизмом индивидуального перемещения шатунов в верхнюю мертвую точку, установленным на конце эксцентрикового вала по одну сторону от плоского элемента станины, корпус подшипников эксцентрикового вала выполнен разъемным и смонтирован в соответствующем окне плоского элемента станины, а привод эксцентрикового вала связан со свободным концом вала, размещенным по другую сторону от плоского элемента станины.

3. Ножницы по п.1, о т л и ч а— ю щ и е с я тем, что онн снабжены проставками, расположенными между основными и дополнительными шатунами, кулисами и тягами, а также разьбовыми элементами для соединения сочлененных в пары основных и дополнительных указанных элементов с проставками, при этом плоский элемент станины выполнен с дополнительными проемами для размещения проставок. ч. Ножницы по п.1, о т л и ч а ю щ и е с я тем, что плоский элемент станины выполнен со сквозными отверстиями и снабжен закрепленными в них посредством ригелей цилиндрическими опорами, а направляющие основной и дополнительной тяг смонтированы на цилиндрических опорах.

5. Ножницы по п.1, о т л и ч а— ю щ и е с я тем, что шарнирная опора двуплечего рычага выполнена в виде .размещенных в соответствующем окне плоского элемента станины двух полуосей с фланцами, закрепленными на плоском элементе станины.

l55d577!

558577! 558577!

558577

Ю

1558577

1558577

Составитель 10.Филимонов

Редактор Н.Бобкова

Техред .М.Ходанич

Корректор Л. Патай

I Заказ 800 Тираж б31 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-ÇS, Раушская наб., д. 4/5

Производственно-издательский комбинат “Патент”, r. Ужгород, ул. Гагарина, 101



findpatent.ru

высечные ножницы – это… Что такое высечные ножницы? 💯 ✅


высечные ножницы

3.9 высечные ножницы: Приводные ножницы для резки, гибки и формовки листового материала

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • Высечка
  • высокая защищенность

Смотреть что такое “высечные ножницы” в других словарях:

  • НОЖНИЦЫ — различают ручные ножницы (бытовые, слесарные, кровельные, портновские, медицинские и др.), стационарные и переносные устройства с дисковыми и прямолинейными ножами (напр., т. н. стуловые ножницы и машины (высечные, гильотинные, аллигаторные,… …   Большой Энциклопедический словарь

  • НОЖНИЦЫ — (1) ручной слесарный инструмент в виде двух ножей специальной формы (рабочий орган), при совместном и встречном движении которых режется листовой и полосовой материал; (2) машина (станок) для резания бумажных кип, картона, металлических листов,… …   Большая политехническая энциклопедия

  • ножницы — ниц; мн. 1. Инструмент для резания, стрижки, состоящий из двух крест накрест соединённых лезвий с ручками в виде колец. Кровельные, садовые, портновские, маникюрные н. Острые, прямые, кривые н. Резать, стричь, вырезать, пороть ножницами. Н.… …   Энциклопедический словарь

  • ножницы — ручной или механизированный инструмент для разрезания изделий из различных материалов. Известны ножницы бытовые, медицинские, садовые, кухонные, слесарные и др. Для резки металлических листов при слесарных работах и сборке деталей применяют… …   Энциклопедия техники

  • НОЖНИЦЫ — в металлообработке устройство для резки металла. Различают Н. с параллельными ножами для резки заготовок в горячем или холодном состоянии; Н. с наклонными ножами (т. н. гильотинные), реж. кромки к рых расположены под углом 2 8о одна к другой, для …   Большой энциклопедический политехнический словарь

  • Ножницы —         ручной инструмент, устройство или машина для резки (стрижки) различных материалов. Н. известны с 3 в. до н. э. (найдены при раскопках памятников латенской культуры (См. Латенская культура)). Они представляли собой 2 ножа, соединённых… …   Большая советская энциклопедия

  • ГОСТ 12.2.118-2006: Ножницы. Требования безопасности — Терминология ГОСТ 12.2.118 2006: Ножницы. Требования безопасности оригинал документа: 3.3 аварийная ситуация: Ситуация, которая может привести к поломке деталей ножниц и травмированию работающего. Определения термина из разных документов:… …   Словарь-справочник терминов нормативно-технической документации

  • 16829 — ГОСТ 16829{ 71} Ножницы высечные. Параметры и размеры. ОКС: 25.120.10 КГС: Г83 Кузнечно прессовое оборудование Действие: С 01.01.74 Изменен: ИУС 12/80, 5/83, 8/85, 9/89 Примечание: переиздание 1999 Текст документа: ГОСТ 16829 «Ножницы высечные.… …   Справочник ГОСТов

  • 25.120.10 — Ковальське устатковання. Преси. Ножиці ГОСТ 4.456 86 СПКП. Кузнечно прессовое оборудование. Номенклатура показателей ГОСТ 4.488 89 СПКП. Штампы для листовой штамповки. Номенклатура показателей ГОСТ 12.2.017 93 Оборудование кузнечно прессовое.… …   Покажчик національних стандартів

  • РУЧНЫЕ МАШИНЫ — технологи ч. машины, снабжённые встроенным двигателем; при работе вес машины полностью или частично воспринимается оператором, осуществляющим движение подачи и управление. По виду используемой энергии различают Р. м. пневлатич., электрич.,… …   Большой энциклопедический политехнический словарь

normative_reference_dictionary.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
