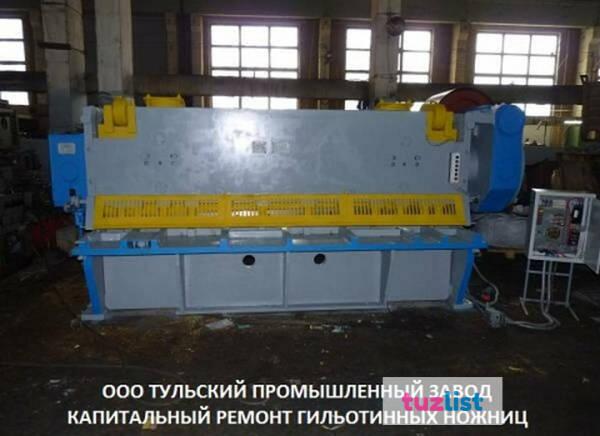

Гильотинные ножницы механические СТД-9А – цена, отзывы, характеристики с фото, инструкция, видео

Гильотинные ножницы СТД-9А предназначены для резки листовой конструкционной стали с пределом прочности до 500 МПа (50 кгс/мм²).

Может быть использован в заготовительных участках или цехах предприятий, изготавливающих изделия промышленной вентиляции, а также на других предприятиях, где требуется резка листового материала.

За один ход ножевой балки происходит отрезка полосы длиной не более 2000 мм для СТД9АН.6х2000, и не более 2500 мм для СТД9АН.4х2500, СТД9АН.6х2500. Толщина разрезаемого листа не более 6мм для СТД9АН.6х2000, СТД9АН.6х2500 и не более 4 мм для СТД9АН.4х2500.

При резке листового материала с пределом прочности больше или меньше 500 МПа для расчета максимальной толщины реза НЕОБХОДИМО ПОЛЬЗОВАТЬСЯ ФОРМУЛОЙ, УКАЗАННОЙ В РАЗДЕЛЕ “РЕГУЛИРОВАНИЕ” , при этом твердость разрезаемого материала не должна превышать 36 единиц Роквелла по шкале “С”.

Резка может производиться как по разметке, так и с помощью заднего упора.

Конструкция СТД9А имеет ряд преимуществ:

  • не требует подводки воздуха или гидравлики.
  • резка осуществляется при установки величины зазора между ножами и усилия прижима пропорционально усилию резания в зависимости от толщины металла;
  • механизм имеет единичные и автоматические ходы;
  • работа на механизме может осуществляться при помощи пульта управления или при помощи переносной педали;
  • наличие надежной системы защиты от травматизма;За один ход ножевой балки происходит отрезка полосы длиной не более 2500. Разрезание листов производится с использование заднего упора, а также по разметке.

ХарактеристикаСТД-9А
Наибольший размер разрезаемых стальных листов, мм:
– длина2500
– толщина6 (4)
Число ходов ножа в минуту50
Ход ножа, мм.
70
Угол наклона верхнего ножа, град,мин1,20
Величина просвета между стойками, мм2600
Максимальная ширина полосы, отрезаемой по заднему упору, мм500
Расстояние от верхней кромки нижнего ножа до уровня пола, мм800
Габаритные размеры, мм.
– длина3 400
– ширина1 392
– высота1 390
Масса СТД-9АН , кг.3 600
Мощность, кВт.8,5
Число об/мин.930
Напряжение силовой цепи, В.380

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

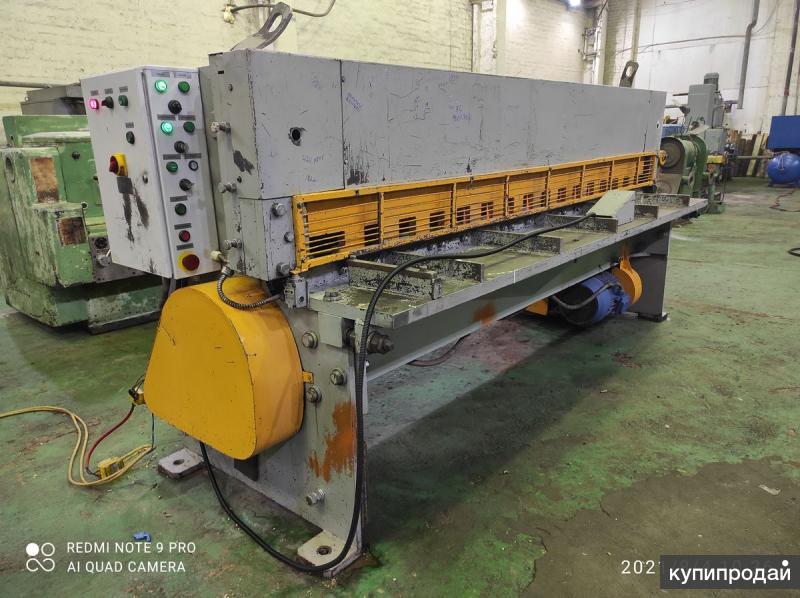

Ножницы гильотинные (гильотина) СТД 9А/СТД 9АН

Ножницы кривошипные СТД 9А/СТД 9АН используются  для резки листового проката в продольном и поперечном направлении. Нашли широкое применение в разнообразных отраслях промышленности и производства.





Особенности конструкции

  • резка листов производится с помощью заднего упора или по предварительной разметке
  • диапазон температуры воздуха в помещении при эксплуатации оборудования составляет от +5ºС до +35ºС
  • высокая скорость хода ножа
  • наладка на одиночный и автоматический цикл работы
  • защитная сетчатая решетка обеспечивает максимальную безопасность оператора
  • незамысловатость в обслуживании





Технические характеристики

  СТД 9А СТД 9АН
Наибольшая толщина обрабатываемого листа, мм 4 6,3
Наименьшая толщина обрабатываемого листа, мм 1 1
Длина листа, мм 2500 2500
Угол наклона ножа, град 1º20′ 1º20′
Ширина листа по заднему упору, мм 500 500
Усилие прижима листа, кН 7 7
Частота хода ножа в минуту 50 50
Количество режущих кромок ножа 4 4
Тип муфта Механическая Механическая
Мощность электродвигателя, кВт 6,3 6,3
Расстояние между стойками в свету, мм 2820 2820
Габаритные размеры, мм 3400х1390х1390 3400х1390х1390
Масса, кг 3500 3700





Комплектация и принадлежности

Основная Дополнительная
  • Гильотина в сборе
  • Педаль управления
  • ЗИП (запчасти, инструмент, принадлежности)
  • Паспорт оборудования и руководство по эксплуатации
  • Лазерный указатель резки
  • Задний упор с приводом
  • Подающий рольганг
  • Откатная тележка



Условия поставки и оплаты

Узнать стоимость и дополнительные параметры на ножницы кривошипные СТД 9А/СТД 9АН Вы можете, позвонив к нам в офис по номеру: +7(4852) 66-40-25, сделать запрос на электронный адрес: Этот адрес электронной почты защищён от спам-ботов.

У вас должен быть включен JavaScript для просмотра. или через форму заказа на сайте. Осуществляем доставку оборудования до места назначения.



Стандартные промышленные гильотинные ножницы | JATAS Machinery Sales Inc.

Ножницы шириной от 250 до 1,5 дюймов

Спросите любого профессионального изготовителя, и он скажет вам, что нет никакой замены настоящей гильотинной приводной системе американского производства при резке. Конкуренты более низкого качества, как правило, иностранного производства с поворотной балкой или коромыслом, пытаются сравнить себя с гильотиной, но все терпят неудачу. Ни одна другая конструкция ножниц не может сравниться по мощности и точности, обеспечиваемой прямолинейным режущим действием стандартных ножниц.

  • Все компоненты легко доступны у местных поставщиков
  • Прецизионный гильотинный привод, обеспечивающий лучшую доступную систему резки
  • Задний упор ПЛК с ходом 36 дюймов, функцией Go-To и многозадачным программированием
  • Бесступенчатая, ручная, быстросменная регулировка зазора лезвия
  • Номинальная производительность 80 000 фунтов на квадратный дюйм
  • Ручной откидной упор обратного хода
  • 5-летняя гарантия на детали
  • 5-летняя ограниченная гарантия на выполнение работ на месте
  • Бесплатная пожизненная поддержка по телефону
  • 4-дюймовый выпрямляющий рычаг со шкалой



Способность к мягкой стали/A36
Емкость для нержавеющей стали
Тонны сдвига
Количество прижимов
Прижимная сила
Вес
АС250-6 1/4″ x 6 футов 10 шт. х 6′ 36 7 20 тонн 10 000 фунтов
AS250-8 1/4″ x 8 футов 10 шт. Х 8′ 36 9 25 тонн 11 000 фунтов
АС250-10 1/4″ x 10 футов 10 шт. Х 10′ 36 11 31 тонна 19 000 фунтов
АС250-12 1/4” x 12’ 10 шт. Х 12′ 36
13		 36 тонн 28 000 фунтов
АС250-14 1/4″ x 14 футов 10 шт. Х 14′ 36 15 40 тонн 36 000 фунтов
АС250-16 1/4″ x 16 футов 10 шт. х 16′ 36 17 45 тонн 44 000 фунтов
АС250-20 1/4″ x 20 футов 10 шт. х 20′ ​​ 36 21 60 тонн 80 000 фунтов
АС375-6 3/8″ x 6 футов 1/4″ x 6 футов 60 7 25 тонн 13 000 фунтов
AS375-8
 3/8″ x 8 футов 1/4″ x 8 футов 60 9 33 тонны 15 000 фунтов
АС375-10
 3/8″ x 10 футов 1/4″ x 10 футов 60 11 41 тонна 21 000 фунтов
АС375-12
 3/8″ x 12 футов 1/4″ x 12 футов 60 13 48 тонн 33 000 фунтов
АС375-14
 3/8″ x 14 футов 1/4″ x 14 футов 60 15 54 тонны 44 000 фунтов
АС375-16
 3/8″ x 16 футов 1/4″ x 16 футов 60 17 61 тонна 52 000 фунтов
АС375-20
 3/8″ x 20 футов 1/4″ x 20 футов 60 21 75 тонн 95 000 фунтов
AS500-6
1/2″ x 6 футов
3/8″ x 6 футов
63 тонны
19 000 фунтов
AS500-8
1/2″ x 8 футов
3/8″ x 8 футов
80 тонн
25 000 фунтов
АС500-10
1/2″ x 10 футов
3/8″ x 10 футов
99 тонн
30 000 фунтов
АС500-12
1/2″ x 12′
3/8″ x 12 футов
117 тонн
42 000 фунтов
АС500-14
1/2″ x 14’
3/8″ x 14’
132 тонны
52 000 фунтов
АС500-16
1/2″ x 16 футов
3/8″ x 16 футов
150 тонн
73 000 фунтов
АС500-20
1/2″ x 20 футов
3/8″ x 20 футов
180 тонн
110 000 фунтов
AS625-6
5/8″ x 6 футов
7/16″ x 6 футов
75 тонн
28 000 фунтов
AS625-8
5/8″ x 8 футов
7/16″ x 8 футов
90 тонн
32 000 фунтов
АС625-10
5/8″ x 10 футов
7/16″ x10′
105 тонн
36 000 фунтов
АС625-12
5/8″ x 12′
7/16″ x 12′
125 тонн
52 000 фунтов
АС625-14
5/8″ x 14’
7/16″ x 14′
140 тонн
66 000 фунтов
АС625-16
5/8″ x 16 футов
7/16″ x 16′
160 тонн
85 000 фунтов
АС625-20
5/8″ x 20 футов
7/16″ x 20′
180 тонн
125 000 фунтов
AS750-6
3/4″ x 6 футов
1/2″ x 6 футов
88 тонн
30 000 фунтов
AS750-8
3/4″ x 8 футов
1/2″ x 8 футов
125 тонн
38 000 фунтов
AS750-10
3/4″ x 10 футов
1/2″ x 10 футов
140 тонн
44 000 фунтов
АС750-12
3/4″ x 12 футов
1/2″ x 12′
160 тонн
52 000 фунтов
АС750-14
3/4″ x 14 футов
1/2″ x 14’
180 тонн
80 000 фунтов
АС750-16
3/4″ x 16 футов
1/2″ x 16 футов
205 тонн
90 000 фунтов
AS750-20
3/4″ x 20 футов
1/2″ x 20 футов
250 тонн
145 000 фунтов
AS1000-6
1″ x 6 футов
3/4″ x 6 футов
125 тонн
47 000 фунтов
AS1000-8
1″ x 8 футов
3/4″ x 8 футов
140 тонн
53 000 фунтов
AS1000-10
1″ x 10 футов
3/4″ x 10 футов
165 Тонн
64 000 фунтов
AS1000-12
1″ x 12 футов
3/4″ x 12 футов
195 тонн
74 000 фунтов
АС1000-14
1″ x 14’
3/4″ x 14 футов
400 тонн
120 000 фунтов
АС1000-16
1″ x 16 футов
3/4″ x 16 футов
450 тонн
130 000 фунтов
АС1000-20
1″ x 20 футов
3/4″ x 20 футов
500 тонн
170 000 фунтов
AS1250-10
1 1/4″ x 10 футов
7/8″ x 10′
330 тонн
79 000 фунтов
AS1500-10
1,5″ x 10 футов
1″ x 10 футов
340 тонн
110 000 фунтов
Количество Стандартные промышленные гильотинные ножницы

СЕРИЯ

GV — Гидравлические гильотинные ножницы

Гидравлические ножницы для тяжелых условий эксплуатации с возможностью индивидуальной настройки, которые могут обрабатывать длинные заготовки, делать толстые пропилы и обеспечивать стабильные результаты.

Если вам нужна прочная и надежная машина, на которую вы и ваша мастерская можете положиться, такая же мощная, как и простая в использовании, серия GV — это плавный привод с широкими возможностями настройки, который вы искали. .

Спортивный зазор глубиной 410 мм. и способность резать материалы от 13 до 25+ мм. Ножницы серии GV имеют большую толщину и длину до 68 метров, что дает операторам возможность выполнять практически любую работу. Тем не менее, они также имеют множество встроенных функций, таких как независимое управление прижимом для каждого прижима, точное движение лезвия с ЧПУ и глубокое отверстие, позволяющее выполнять продольную резку, которые работают вместе, чтобы неизменно обеспечивать ожидаемое качество продукции.

Для превосходной резки на материалы превосходной толщины, серия GV является лучшим выбором.
