Сверлильный станок НС-12 настольного типа: технические характеристики, паспорт

Разработало сверлильный станок НС-12 настольного типа в г. Одесса, Конструкторское специальное бюро специальных станков СКБ-3, которое прекратило свое существование в 90-х годах. Производством сверлильного станка НС-12 занимались некоторые технические училища в 50-70-х годах.

Содержание:

1 Назначение и область применения
2 Общий вид
3 Существующие аналоги
4 Краткое описание работы
5 Технические характеристики
- 5.1 Конус Морзе инструментальный укороченный
6 Габаритные размеры рабочего пространства посадочные и присоединительные базы
7 Расположение и спецификация составных частей
8 Расположение и спецификация органов управления
9 Кинематическая схема
- 9.1 Спецификация к кинематической схемы
10 Паспорт станка
11 Электрооборудование
- 11.1 Электрическая схема
12 Схема смазки
- 12. 1 Спецификация к схеме смазки
13 Схема расположения подшипников качания
- 13.1 Спецификация подшипников качания

Назначение и область применения

Сверлильный станок НС-12 предназначен для сверления отверстий различных диаметров и глубин в мелких деталях из металлических, чугунных, цветных металлах и в других материалах. Он обладает высокой точностью и надежностью, что делает его незаменимым инструментом в производственных и ремонтных работах.

С помощью сверлильного станка НС-12 можно выполнять сверление в детали, рассверливание, зенкерование и развертывание отверстий небольших диаметров, а также нарезания резьбы в детали при помощи метчика.

Он также может использоваться в различных областях промышленности, включая машиностроение, автомобильную промышленность, производство электроники и металлоконструкций.

Общий вид

Существующие аналоги

Существует множество моделей, которые могут являться аналогами сверлильного станка НС-12 Выбор конкретной модели будет зависеть от требований и бюджета, а также от того, для каких целей и в каких условиях будет он использоваться.

2М-112 – производится на вильнюсском станкостроительном заводом Коммунарас, максимальный диаметр отверстии 12 мм. Материалы, с которыми работают на станке – это сталь, чугун, цветные металлы и их сплавы, пластик дерево и т.д. Применяется в небольших мастерских, автомобильных и ремонтных мастерских.
НС-12Б, НС-12М – производится на барнаульском станкостроительном заводе. Максимальный диаметр отверстии 12 мм. Применяется в домашних мастерских, мелком (единичном) производстве. На нем обрабатываются детали з чугун, стали, цветные металлы и их сплавы, пластик дерево и т.д.
ОД71 – он применяется в условиях единичного, мелкосерийного производства, а также для домашних мастерских. Максимальный диаметре сверления им отверстии составляет 12 миллиметров.

ШУНСС-12 – производится ОАО «Мукачевский станкозавод», выполняет широкий спектр технологических операций, сверление, развертывание, нарезание резьбы метчиком в деталях, максимальный диаметр отверстий – 12 мм.
БС-01 – Максимальный диаметре сверления им отверстии составляет 12 миллиметров. Применяется в небольших мастерских, автомобильных и ремонтных мастерских.

Это лишь некоторые из возможных аналогов сверлильного станка НС-12. При выборе станка необходимо учитывать требования производства, характеристики материалов, которые будут обрабатываться, а также стоимость и доступность необходимого оборудования.

Краткое описание работы

Сверлильный станок НС-12 предназначен для сверления отверстий в различных материалах, включая металлы, дерево и пластик. Перед началом работы необходимо установить сверло в шпиндель и закрепить деталь в тисках, которую необходимо обработать, на рабочей поверхности стола станка. Затем мастер выбирает необходимую скорость вращения шпинделя в соответствии с характеристиками материала и диаметром сверла.

После подготовки сверлильного станка НС-12 мастер включает его и начинает сверление, управляя шпинделем с помощью штурвала. Когда сверло достигает заданной глубины, оно вынимается из отверстия и процесс повторяется для следующего отверстия.

Во время работы на сверлильном станке НС-12 обеспечивается стабильность и качественное сверления за счет жесткой конструкции. Также сверлильный станок НС-12 оборудован системой охлаждения, которая позволяет снизить температуру сверла и продлить строк его службы и остроту.

Технические характеристики

Конус Морзе инструментальный укороченный

Конус Морзе — это стандартное соединительное устройство для инструментальных оснасток на станках. Он используется для крепления различных насадок и инструментов к шпинделю. Конус Морзе состоит из конического металлического цилиндра, который имеет гладкую поверхность и закругленный конец.

Укороченный конус Морзе имеет более короткую длину, чем обычный конус Морзе, что позволяет уменьшить высоту инструментальной оснастки и улучшить точность обработки. Такой конус может использоваться, например, при обработке малых деталей или там, где требуется меньшая высота инструмента.

Инструментальные укороченные конусы Морзе выпускаются различных размеров, обозначаемых цифрами от 0 до 7. Размер конуса определяет его диаметр и угол наклона, а также определяет размер отверстия в инструментальной оснастке. Конусы Морзе являются стандартным соединительным устройством в металлообработке, и поэтому они совместимы с большинством стандартных инструментов и оснасток, которые используются на станках.

Габаритные размеры рабочего пространства посадочные и присоединительные базы

Расположение и спецификация составных частей

Расположение и спецификация органов управления

Кинематическая схема

Спецификация к кинематической схемы

Узел	Шпиндель	Шпиндель
Номер по схеме	3	4
Количество зубьев	13	рейка
Шах винта или модуль	2 мм	2 мм
Длинна гайки или ширина обода	40 мм	–
Термическая обработка	нормализация	нормализация
Твердость Нв	Нв=192-240	Нв=192-240
Узел	Корпус	Корпус
Номер по схеме	2	1
Количество зубьев	7	рейка
Шах винта или модуль	2 мм	2 мм
Длинна гайки или ширина обода	14 мм	14 мм
Термическая обработка	нормализация	–
Твердость Нв	Нв=192-240	Меньше или равно 241

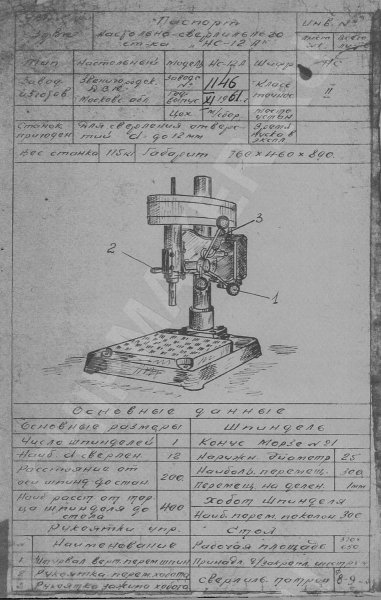

Паспорт станка

Руководство по эксплуатации или паспорт сверлильного станка НС-12А можно бесплатно скачать по ссылке.

Электрооборудование

Сверлильный станок НС-12 имеет электрическое оборудование, которое обеспечивает его работу. Он оснащен электродвигателем переменного тока, который вращает шпиндель и сверло. Для управления скоростью вращения шпинделя используется регулятор частоты, который позволяет выбрать необходимую скорость вращения в соответствии с требованиями обрабатываемого материала.

Сверлильный станок НС-12 прост в управлении и управляется нажатием нескольких кнопок. Чтобы запустить электродвигатель необходимо нажать на кнопку «Пуск» на пускателе КП. Чтобы остановить электродвигатель надо нажать на кнопку «Стоп». У сверлильного станка НС-12 есть свое освещение для того, чтобы его включить необходимо повернуть ручку включателя ВО.

Важно: сверлильный станок НС-12 обязательно должен быть заземлен.

Крепление электродвигателя к бабке шпинделя осуществляется с помощью подмоторной плиты. Через клиновые ремни шкив электродвигателя сверлильного станка НС-12 соединяется со шкивом шпинделя.

Важно отметить, что перед началом работы на сверлильном станке НС-12 необходимо ознакомиться с инструкцией по эксплуатации, чтобы избежать возможных аварийных ситуаций и обеспечить безопасность при работе.

Электрическая схема

Схема смазки

Масло индустриальное «20» по ГОСТ 1707-51 должно иметь вязкость в условных градусах «Энглера» 2,6-3,31, при 50 градусах по цельсию. Смазка должна быть универсальная среднеплавкая УС-2 ГОСТ 1033-51 и должна иметь температура каплепадения не ниже 75 градусов по цельсию.

Спецификация к схеме смазки

Во время эксплуатации сверлильного станка НС-12 один раз в семь дней необходимо смазать используя индустриальное масло «20» все наружные поверхности деталей, не защищенных краской.

Если сверлильный станок НС-12 эксплуатируется в жарких странах или с влажным климатом, то после окончания рабочего дня смазать тонким слоем масла все наружные поверхности деталей, не защищенных краской. Для этих целей используется антикоррозийная смазка ПП 95/5, ГОСТ 4113-48, но ее надо разбавит Уайт-спиритом в соотношении 75к25.

Схема расположения подшипников качания

Спецификация подшипников качания

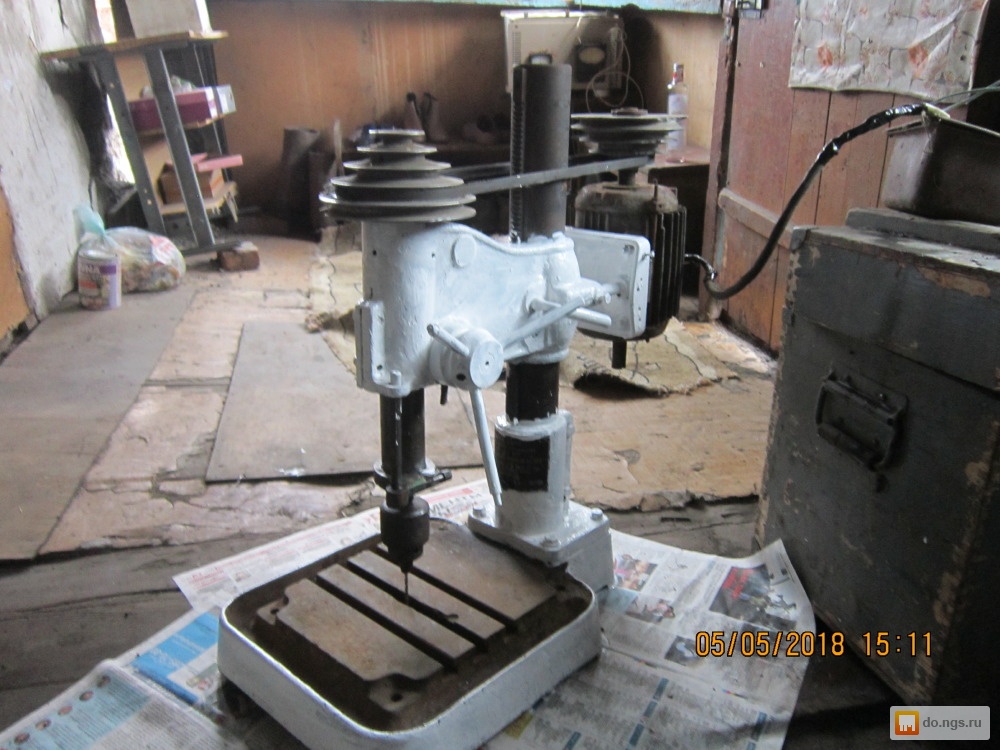

Простой станок для сверления марки НС-12А

Сверлильный станок НС 12А – общеизвестное на постсоветском пространстве детище Одесского конструкторского бюро СКБ-3. Данный агрегат выпускался несколькими советскими заводами в 1950-1970-е годы. Агрегат НС12А – это, на самом деле, одна из модификаций популярной на тот момент модели. Его главная функция – сверление отверстий различного целевого назначения и создание резьбы в чугунных и стальных деталях, а также в неметаллических конструкциях и заготовках из цветных металлов.

Станки НС 12А активно использовались и продолжают использоваться как на крупных промышленных предприятиях, так и в мелких мастерских и цехах. Главное преимущество модели – простота конструкции. Сверлильный станок 12А отличается похвальной долговечностью. Агрегат также порадует своей удивительной ремонтопригодностью, которая подтверждается тем фактом, что станки, чей возраст переваливает за полвека, продолжают успешно работать на различных предприятиях нашей страны и ближнего зарубежья.

Сверлильный станок НС 12А поистине хорош для своей цены и функциональных возможностей. Он прост в управлении и не требует от оператора каких-то особых знаний или навыков. Более того, он характеризуется высокой производительностью и мощностью.

Инженеры, занимавшиеся разработкой этой модели, предусмотрели 5 скоростей вращения шпинделя. Это позволяет оператору станка подбирать оптимальный режим резания в зависимости от твердости материала, толщины заготовки и ряда других параметров. Сверлильный агрегат НС 12А имеет особую конструкцию натяжения ременной передачи. Это дает возможность производить быструю смену положения ремня на шкивах. Все это, разумеется, отражается на скорости работы и производительности труда.

Станок НС серии 12А – хоть и «древняя» машина, но легко справляется с зенкерованием, рассверливанием, развертыванием и рядом других операций наравне с более «молодыми» аналогами. Агрегату можно «доверить» широкий спектр самых разных производственных задач, с которыми он справится не хуже многих современных машин. К слову, об аналогах, – их у сверлильного станка марки НС 12А более чем достаточно. Среди самых популярных – модели 2М112, ГС2112 и ОД71. Все эти агрегаты – «выходцы» и Советского Союза. Модель 12А, к сожалению, не может адекватно конкурировать с техникой, выпускаемой сегодня европейскими и азиатскими компаниями. Тем не менее, она остается одной из самых доступных на рынке подержанных станков.

Особенности конструкции

Сверлильный станок НС 12А состоит из следующих конструктивных элементов: плита, хобот со шпинделем, колонка и электрическое оборудование. Плита нужна для фиксации башмака, в котором монтируется колонка. На плите располагается специальный отводящий желоб, предназначенный для сбора охлаждающей жидкости. В самой плите установлен понижающий трансформатор, а снаружи – специальный кнопочный модуль, предназначенный для управления работой станка. Колонка агрегата необходима для фиксации рейки, к которой цепляется шестерня, установленная в хобот. На хоботе фиксируется шпиндельный узел, электрический мотор и натяжной механизм.

Конструкция сверлильного станка НС 12А достаточно проста, что позволяет производить легкую замену вышедшего из строя узла или детали. Это считается плюсом данной серии в частности и советской техники в целом.

Технические характеристики

Станок марки НС 12А обладает достойными техническими параметрами. Он рассчитан на сверление 12-миллиметровых отверстий в металле, что уже говорит о его серьезных возможностях. Машина укомплектована выносливым 650-ваттным электрическим мотором, который обеспечивает вращение шпиндельной головки с максимальной интенсивностью в 4500 оборотов в минуту. Минимальная скорость вращения шпинделя на первой же передаче – 450 оборотов в минуту.
http://www.youtube.com/watch?v=mwcL1XWyLjI
Сверлильный станок 12А укомплектован большим рабочим столом (габариты составляют 360х360 мм). При этом размеры самого станка – 770х465х700 мм, а масса – 121 кг.

Выводы

Данная модель сверлильного станка – это надежная «рабочая лошадка», не требующая существенных затрат на обслуживание. Хорошая ремонтопригодность и надежность основных узлов стали основой популяризации модели на постсоветском пространстве.

Таким образом, если вы ищите бюджетный сверлильный агрегат, на который можно положиться, – вполне можно рассматривать НС 12А как потенциальный объект для покупки.
