НСП17

НаименованиеОписание
НСП17-200-001IP20, Ø320х410, алюм. отраж. с отверст.
НСП17-200-002IP53, Ø320х410, алюм. отраж. без отверст.
НСП17-200-021
IP20, Ø320х425, алюм. отраж. с отверст., +сетка
НСП17-200-022IP53, Ø320х425, алюм. отраж. без отверст., +сетка
НСП17-200-032IP54, Ø369х415, алюм. отраж. без отверст., +стекло
НСП17-200-042IP54, Ø369х415, алюм. отраж. без отверст., +стекло, +сетка
НСП17-500-001IP20, Ø369х435, алюм. отраж. с отверст.
НСП17-500-002
IP53, Ø369х435, алюм. отраж. без отверст.
НСП17-500-021IP20, Ø369х450, алюм. отраж. с отверст., +сетка
НСП17-500-022IP53, Ø369х450, алюм. отраж. без отверст., +сетка
НСП17-500-032
IP54, Ø529х575, алюм. отраж. без отверст., +стекло
НСП17-500-042IP54, Ø529х575, алюм. отраж. без отверст., +стекло, +сетка
НСП17-1000-001IP20, Ø471х500, алюм. отраж. с отверст.
НСП17-1000-002IP53, Ø471х500, алюм. отраж. без отверст.
НСП17-1000-021IP20, Ø471х515, алюм. отраж. с отверст., +сетка
НСП17-1000-022
IP53, Ø471х515, алюм. отраж. без отверст., +сетка
НСП17-1000-032IP54, Ø595х605, алюм. отраж. без отверст., +стекло
НСП17-1000-042IP54, Ø595х605, алюм. отраж. без отверст., +стекло, +сетка

www.astz.ru

РСП05 / ЖСП01 / ГСП17 / НСП17 с независимым ПРА АСТЗ

Источник света: Лампа накаливания (ЛОН), Ртутная лампа (ДРЛ), Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ)
Цоколь: E40, E27
Номинальное напряжение: 220 В
Класс защиты по току: I
Класс защиты IP: IP20/IP53/IP54
Климатическое исполнение: У3, Т3
Артикул производителя: РСП05 / ЖСП01 / ГСП17 / НСП17
Габаритные размеры: см. чертёж

Производитель «Ардатовский СТЗ», Россия

Модель РСП05 / ЖСП01 / ГСП17 / НСП17 применяется для обеспечения нормативной освещённости в цехах предприятий с кран-балками, талями и другим технологическим оборудованием, спортивных сооружений, складов.

В базовой конструктивной версии обеспечена возможность закрепления на крюк или монтажный профиль. Установка на трубу G3/4-B доступна при наличии специального крепления (аксессуар).

Диаметр отражателя (320–595 мм) и тип резьбового патрона (Е27 и Е40) позволяют установить в модификациях модели газоразрядные лампы: ДНаТ, ДРЛ, ДРИ, потребляющие от 125 до 1000 Вт электроэнергии. ПРА приобретается самостоятельно, при этом внимание уделяется соответствию токов: лампы и аппарата. Преобладающий тип светораспределения – глубокое, но имеются и версии с косинусной и концентрированной КСС. Степень защиты с IP20 до IP54 возрастает при использовании отражателя без отверстий и установке закалённого силикатного стекла (заключено в обечайку).

Поверхности алюминиевого корпуса и отражателя проходят процесс химического анодирования. Металлическая сетка, повышающая ударопрочность, подвергнута порошковому окрашиванию. Обечайка крепится к отражателю замками, отражатель к корпусу – байонетными соединениями.

особенности продукта

  • Широкий диапазон применяемых источников света. Применение источников света с высокой световой отдачей (МГЛ, КЛЛ, ИЛ) обеспечивает высокую энергоэффективность. В светильниках серии НСП17 могут быть применены различные ИС: КЛЛ Е27 мощностью 35-105 Вт, КЛЛ Е40 до 250 Вт при условии размещения в корпусе и отражателе, ДРВ 160 Е27, ДРВ 250 Е40, КГВ Е27.
  • Простота установки. Крепление на крюк, монтажный профиль, трубу.

конструкция

Корпус Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой.
Отражатель Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой. Отражатель имеет три отверстия для байонетного крепления к корпусу.
Защитная сетка Стальная проволока, окрашена белой порошковой краской, крепится к отражателю с помощью скоб.
Стекло Закаленное силикатное стекло в металлической обечайке, крепится к отражателю с помощью трех металлических замков и откидывается при замене ламп.
Технические данные Независимый электромагнитный ПРА. Коэффициент мощности определяется типом независимого ПРА, работающего со светильником. В КОМПЛЕКТ ПОСТАВКИ ПРА НЕ ВХОДИТ. При комплектовании светильников лампами, ток лампы должен соответствовать току на аппаратах.
Установка Рекомендуемая высота подвеса от 6 м. Крепление: подвес на крюк, монтажный профиль (базовое исполнение). Крепление на трубу G3/4-B (заказывается дополнительно к базовому исполнению).

РАСШИФРОВКА МОДИФИКАЦИЙ

Первая цифра 0 – с независимым ПРА (заказывается дополнительно).
Вторая цифра 0 – отражатель открытый;
2 – с защитной сеткой;
3 – с защитным стеклом;
4 – с защитным стеклом + защитная сетка.
Третья цифра (отражатель) 1 – с вентиляционными отверстиями;
2 – без вентиляционных отверстий.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Наименование Код

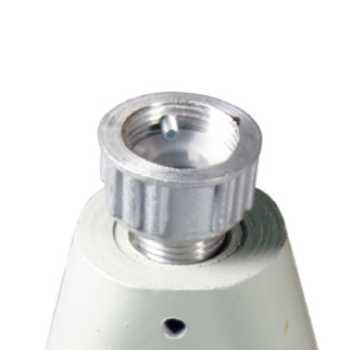

Крепление на трубу G3/4-Bт 1005037517
Держатель для ламп ДРЛ, ДРИ 250-400 Вт 1020010517
Держатель для ламп ДРЛ 700-1000 Вт 1021010517
Держатель для ламп ДНаТ 250-400 Вт 1022010001

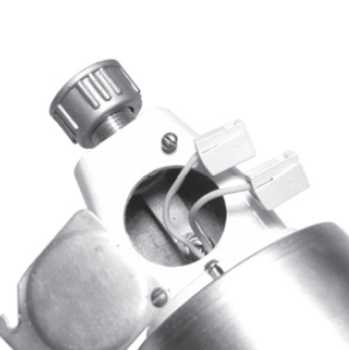

Клеммы подключения к электросети Крепление на монтажный профиль и на трубу G3/4-B

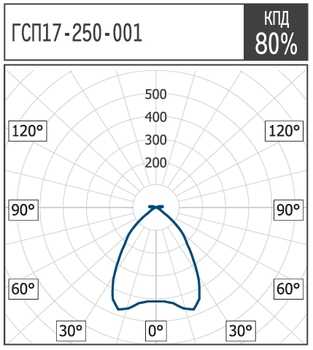

ксс

ГАБАРИТНЫЕ РАЗМЕРЫ

Наименование D, мм H, мм
ГСП17-250-001/002 320 425
ГСП17-250-021/022 320 440
ГСП17-250-032/042 320 445
ГСП17-400-001/002 471 500
ГСП17-400-021/022 471 515
ГСП17-400-032/042 471 520
РСП05-125-001/002 320 365
РСП05-125-021/022 320 380
РСП05-125-032/042 320 385
РСП05-250-001/002 369 425
РСП05-250-021/022 369 440
РСП05-250-032/042 471 515
РСП05-400-001/002 471 500
РСП05-400-021/022 471 515
РСП05-400-032/042 529 575
РСП05-700-001/002 529 555
РСП05-700-021/022 529 570
РСП05-700-032/042 595 605
РСП05-1000-001/002 595 590
РСП05-1000-021/022 595 605
РСП05-1000-032/042 595 605
Наименование D, мм H, мм
ЖСП01-150-001/002 320 365
ЖСП01-150-021/022 320 380
ЖСП01-150-032/042 320 385
ЖСП01-250-001/002 320 425
ЖСП01-250-021/022 320 440
ЖСП01-250-032/042 320 515
ЖСП01-400-001/002 369 500
ЖСП01-400-021/022 369 515
ЖСП01-400-032/042 369 575
НСП17-200-001/002 320 410
НСП17-200-021/022 320 425
НСП17-200-032/042 369 415
НСП17-500-001/002 369 435
НСП17-500-021/022 369 450
НСП17-500-032/042 529 575
НСП17-1000-001/002 471 500
НСП17-1000-021/022 471 515
НСП17-1000-032/042 595 605

Наименование

 Код IP Тип КСС Масса, кг

РСП05 для ламп типа ДРЛ 125 Е27

РСП05-125-001

1005125001

IP20

Г

1.10

РСП05-125-002

1005125002

IP53

Г

1.10

РСП05-125-021

1005125021

IP20

Г

1.30

РСП05-125-022

1005125022

IP53

Г

1.30

РСП05-125-032

1005125032

IP54

Д

2.60

РСП05-125-042

1005125042

IP54

Г

2.80

РСП05 для ламп типа ДРЛ 250 Е40

РСП05-250-001

1005250001

IP20

Г

1.30

РСП05-250-002

1005250002

IP53

Г

1.30

РСП05-250-021

1005250021

IP20

Г

1.50

РСП05-250-022

1005250022

IP53

Г

1.50

РСП05-250-032

1005250032

IP54

К

4.50

РСП05-250-042

1005250042

IP54

К

4.80

РСП05 для ламп типа ДРЛ 400 Е40

РСП05-400-001

1005400001

IP20

Г

1.90

РСП05-400-002

1005400002

IP53

Г

1.90

РСП05-400-021

1005400021

IP20

Г

2.20

РСП05-400-022

1005400022

IP53

Г

2.20

РСП05-400-032

1005400032

IP54

Г

5.30

РСП05-400-042

1005400042

IP54

Г

5.70

РСП05 для ламп типа ДРЛ 700 Е40

РСП05-700-001

1005700001

IP20

Г

2.10

РСП05-700-002

1005700002

IP53

Г

2.10

РСП05-700-021

1005700021

IP20

Г

2.50

РСП05-700-022

1005700022

IP53

Г

2.50

РСП05-700-032

1005700032

IP54

Г

6.50

РСП05-700-042

1005700042

IP54

Г

7.00

РСП05 для ламп типа ДРЛ 1000 Е40

РСП05-1000-001

1005010001

IP20

Г

2.30

РСП05-1000-002

1005010002

IP53

Г

2.30

РСП05-1000-021

1005010021

IP20

Г

2.80

РСП05-1000-022

1005010022

IP53

Г

2.80

РСП05-1000-032

1005010032

IP54

Г

6.50

РСП05-1000-042

1005010042

IP54

Г

7.00

Наименование

 Код IP Тип КСС Масса, кг

ГСП17 для ламп типа ДРИ 250 Е40

ГСП17-250-001

1018250001

IP20

Г

1.10

ГСП17-250-002

1018250002

IP53

Г

1.10

ГСП17-250-021

1018250021

IP20

Г

1.20

ГСП17-250-022

1018250022

IP53

Г

1.20

ГСП17-250-032

1018250032

IP54

Г

2.60

ГСП17-250-042

1018250042

IP54

Г

2.80

ГСП17 для ламп типа ДРИ 400 Е40

ГСП17-400-001

1018400001

IP20

Г

2.10

ГСП17-400-002

1018400002

IP53

Г

2.10

ГСП17-400-021

1018400021

IP20

Г

2.20

ГСП17-400-022

1018400022

IP53

Г

2.20

ГСП17-400-032

1018400032

IP54

Г

4.40

ГСП17-400-042

1018400042

IP54

Г

4.60
Наименование Код IP Тип КСС Масса, кг
ЖСП01 для ламп типа ДНаТ 150 Е40
ЖСП01-150-001 1001150001 IP20 Г 1.10
ЖСП01-150-002 1001150002 IP53 Г 1.10

ЖСП01-150-021

 1001150021 IP20 Г 1.30

ЖСП01-150-022

 1001150022 IP53 Г 1.30

ЖСП01-150-032

 1001150032 IP54 Г 2.60
ЖСП01-150-042 1001150042 IP54 Г 2.80

ЖСП01 для ламп типа ДНаТ 250 Е40

ЖСП01-250-001

1001250001

IP20

Г

1.30

ЖСП01-250-002

1001250002

IP53

Г

1.30

ЖСП01-250-021

1001250021

IP20

Г

1.50

ЖСП01-250-022

1001250022

IP53

Г

1.50

ЖСП01-250-032

1001250032

IP54

Г

4.50

ЖСП01-250-042

1001250042

IP54

Г

4.80

ЖСП01 для ламп типа ДНаТ 400 Е40

ЖСП01-400-001

1001400001

IP20

Г

1.90

ЖСП01-400-002

1001400002

IP53

Г

1.90

ЖСП01-400-021

1001400021

IP20

Г

2.20

ЖСП01-400-022

1001400022

IP53

Г

2.20

ЖСП01-400-032

1001400032

IP54

Г

5.50

ЖСП01-400-042

1001400042

IP54

Г

5.70

Наименование

 Код IP Тип КСС Масса, кг

НСП17 для ламп типа ЛОН 200 Е27

НСП17-200-001

1017200001

IP20

Д

1.13

НСП17-200-002

1017200002

IP53

Д

1.13

НСП17-200-021

1017200021

IP20

Д

1.28

НСП17-200-022

1017200022

IP53

Д

1.28

НСП17-200-032

1017200032

IP54

Г

2.62

НСП17-200-042

1017200042

IP54

Г

2.72

НСП17 для ламп типа ЛОН 500 Е40

НСП17-500-001

1017500001

IP20

Г

1.40

НСП17-500-002

1017500002

IP53

Г

1.40

НСП17-500-021

1017500021

IP20

Г

1.48

НСП17-500-022

1017500022

IP53

Г

1.58

НСП17-500-032

1017500032

IP54

К

4.40

НСП17-500-042

1017500042

IP54

К

4.70

НСП17 для ламп типа ЛОН 1000 Е40

НСП17-1000-001

1017010001

IP20

К

1.90

НСП17-1000-002

1017010002

IP53

К

2.00

НСП17-1000-021

1017010021

IP20

К

2.20

НСП17-1000-022

1017010022

IP53

К

2.30

НСП17-1000-032

1017010032

IP54

Г

6.50

НСП17-1000-042

1017010042

IP54

Г

7.00

В светильниках могут быть использованы лампы типа КЛЛ, ДРВ, КГВ, LED с cоответствующими цоколями.

svetpro.ru

НСП17

НСП17

Описание серии
Широкий диапазон применяемых источников света. Применение источников света с высокой световой отдачей (МГЛ, КЛЛ, ИЛ) обеспечивает высокую энергоэффективность. В светильниках серии НСП17 могут быть применены различные ИС: КЛЛ Е27 мощностью 35-105 Вт, КЛЛ Е40 до 250 Вт при условии размещения в корпусе и отражателе, ДРВ 160 Е27, ДРВ 250 Е40, КГВ Е27. Простота установки.Крепление на крюк, монтажный профиль, трубу.

Применение
Предназначены для общего освещения помещений производственного и иного назначения с высокими пролетами.

Нормативный документ
ТУ 16-545.341-81

Корпус: изготовлен из алюминия методом ротационной вытяжки с последующей химической обработкой.

Стекло: защитное закаленное в металлической обечайке, крепится к отражателю с помощью трех металлических замков и откидывается при замене ламп.

Отражатель: изготовлен из алюминия методом ротационной вытяжки с последующей химической обработкой, имеет три отверстия для байонетного крепления к корпусу.

Сетка: защитная из стальной проволоки, окрашена белой порошковой краской.

Установка: Рекомендуемая высота подвеса от 6 м.

Крепление: подвес на крюк, монтажный профиль (базовое исполнение). Крепление на трубу G3/4-B (заказывается дополнительно к базовому исполнению).

Вторая цифра:
0 – отражатель открытый;
2 – с защитной сеткой;
3 – с защитным стеклом IP54;
4 – с защитным стеклом + защитная сетка IP54.
Третья цифра:
1 – отражатель с вентиляционными отверстиями IP20;
2 – отражатель без вентиляционных отверстий IP53.

Наименование
Описание
НСП17-200-001
IP20, Ø320х410, алюм. отраж. с отверст.
НСП17-200-002
IP53, Ø320х410, алюм. отраж. без отверст.
НСП17-200-021
IP20, Ø320х425, алюм. отраж. с отверст., +сетка
НСП17-200-022
IP53, Ø320х425, алюм. отраж. без отверст., +сетка
НСП17-200-032
IP54, Ø369х415, алюм. отраж. без отверст., +стекло
НСП17-200-042
IP54, Ø369х415, алюм. отраж. без отверст., +стекло, +сетка
НСП17-500-001
IP20, Ø369х435, алюм. отраж. с отверст.
НСП17-500-002
IP53, Ø369х435, алюм. отраж. без отверст.
НСП17-500-021
IP20, Ø369х450, алюм. отраж. с отверст., +сетка
НСП17-500-022
IP53, Ø369х450, алюм. отраж. без отверст., +сетка
НСП17-500-032
IP54, Ø529х575, алюм. отраж. без отверст., +стекло
НСП17-500-042
IP54, Ø529х575, алюм. отраж. без отверст., +стекло, +сетка
НСП17-1000-001
IP20, Ø471х500, алюм. отраж. с отверст.
НСП17-1000-002
IP53, Ø471х500, алюм. отраж. без отверст.
НСП17-1000-021
IP20, Ø471х515, алюм. отраж. с отверст., +сетка
НСП17-1000-022
IP53, Ø471х515, алюм. отраж. без отверст., +сетка
НСП17-1000-032
IP54, Ø595х605, алюм. отраж. без отверст., +стекло
НСП17-1000-042
IP54, Ø595х605, алюм. отраж. без отверст., +стекло, +сетка

eltesla.ru

500-032 | светильник НСП17-500-032 цена

НаименованиеКод заказаКраткое описание
НСП17-200-0011017200001IP20, Ø320х410, алюм. отраж. с отверст.
НСП17-200-0021017200002IP53, Ø320х410, алюм. отраж. без отверст.
НСП17-200-0211017200021IP20, Ø320х425, алюм. отраж. с отверст., +сетка
НСП17-200-0221017200022IP53, Ø320х425, алюм. отраж. без отверст., +сетка
НСП17-200-0321017200032IP54, Ø369х415, алюм. отраж. без отверст., +стекло
НСП17-200-0421017200042IP54, Ø369х415, алюм. отраж. без отверст., +стекло, +сетка
НСП17-500-0011017500001IP20, Ø369х435, алюм. отраж. с отверст.
НСП17-500-0021017500002IP53, Ø369х435, алюм. отраж. без отверст.
НСП17-500-0211017500021IP20, Ø369х450, алюм. отраж. с отверст., +сетка
НСП17-500-0221017500022IP53, Ø369х450, алюм. отраж. без отверст., +сетка
НСП17-500-0321017500032IP54, Ø529х575, алюм. отраж. без отверст., +стекло
НСП17-500-0421017500042IP54, Ø529х575, алюм. отраж. без отверст., +стекло, +сетка
НСП17-1000-0011017010001IP20, Ø471х500, алюм. отраж. с отверст.
НСП17-1000-0021017010002IP53, Ø471х500, алюм. отраж. без отверст.
НСП17-1000-0211017010021IP20, Ø471х515, алюм. отраж. с отверст., +сетка
НСП17-1000-0221017010022IP53, Ø471х515, алюм. отраж. без отверст., +сетка
НСП17-1000-0321017010032IP54, Ø595х605, алюм. отраж. без отверст., +стекло
НСП17-1000-0421017010042IP54, Ø595х605, алюм. отраж. без отверст., +стекло, +сетка

www.astz.ru

200-032 | светильник НСП17-200-032 цена

НаименованиеКод заказаКраткое описание
НСП17-200-0011017200001IP20, Ø320х410, алюм. отраж. с отверст.
НСП17-200-0021017200002IP53, Ø320х410, алюм. отраж. без отверст.
НСП17-200-0211017200021IP20, Ø320х425, алюм. отраж. с отверст., +сетка
НСП17-200-0221017200022IP53, Ø320х425, алюм. отраж. без отверст., +сетка
НСП17-200-0321017200032IP54, Ø369х415, алюм. отраж. без отверст., +стекло
НСП17-200-0421017200042IP54, Ø369х415, алюм. отраж. без отверст., +стекло, +сетка
НСП17-500-0011017500001IP20, Ø369х435, алюм. отраж. с отверст.
НСП17-500-0021017500002IP53, Ø369х435, алюм. отраж. без отверст.
НСП17-500-0211017500021IP20, Ø369х450, алюм. отраж. с отверст., +сетка
НСП17-500-0221017500022IP53, Ø369х450, алюм. отраж. без отверст., +сетка
НСП17-500-0321017500032IP54, Ø529х575, алюм. отраж. без отверст., +стекло
НСП17-500-0421017500042IP54, Ø529х575, алюм. отраж. без отверст., +стекло, +сетка
НСП17-1000-0011017010001IP20, Ø471х500, алюм. отраж. с отверст.
НСП17-1000-0021017010002IP53, Ø471х500, алюм. отраж. без отверст.
НСП17-1000-0211017010021IP20, Ø471х515, алюм. отраж. с отверст., +сетка
НСП17-1000-0221017010022IP53, Ø471х515, алюм. отраж. без отверст., +сетка
НСП17-1000-0321017010032IP54, Ø595х605, алюм. отраж. без отверст., +стекло
НСП17-1000-0421017010042IP54, Ø595х605, алюм. отраж. без отверст., +стекло, +сетка

www.astz.ru

1000-001 | светильник НСП17-1000-001 цена

НаименованиеКод заказаКраткое описание
НСП17-200-0011017200001IP20, Ø320х410, алюм. отраж. с отверст.
НСП17-200-0021017200002IP53, Ø320х410, алюм. отраж. без отверст.
НСП17-200-0211017200021IP20, Ø320х425, алюм. отраж. с отверст., +сетка
НСП17-200-0221017200022IP53, Ø320х425, алюм. отраж. без отверст., +сетка
НСП17-200-0321017200032IP54, Ø369х415, алюм. отраж. без отверст., +стекло
НСП17-200-0421017200042IP54, Ø369х415, алюм. отраж. без отверст., +стекло, +сетка
НСП17-500-0011017500001IP20, Ø369х435, алюм. отраж. с отверст.
НСП17-500-0021017500002IP53, Ø369х435, алюм. отраж. без отверст.
НСП17-500-0211017500021IP20, Ø369х450, алюм. отраж. с отверст., +сетка
НСП17-500-0221017500022IP53, Ø369х450, алюм. отраж. без отверст., +сетка
НСП17-500-0321017500032IP54, Ø529х575, алюм. отраж. без отверст., +стекло
НСП17-500-0421017500042IP54, Ø529х575, алюм. отраж. без отверст., +стекло, +сетка
НСП17-1000-0011017010001IP20, Ø471х500, алюм. отраж. с отверст.
НСП17-1000-0021017010002IP53, Ø471х500, алюм. отраж. без отверст.
НСП17-1000-0211017010021IP20, Ø471х515, алюм. отраж. с отверст., +сетка
НСП17-1000-0221017010022IP53, Ø471х515, алюм. отраж. без отверст., +сетка
НСП17-1000-0321017010032IP54, Ø595х605, алюм. отраж. без отверст., +стекло
НСП17-1000-0421017010042IP54, Ø595х605, алюм. отраж. без отверст., +стекло, +сетка

www.astz.ru

Светильник НСП 17 Ардатов. Светильники НСП 17-100, НСП 17-200, НСП 17-500, НСП 17-1000



Адрес: 127282, Москва, ул. Полярная д 31Б, стр 16
Тел: (499) 290-30-16 (мнг), (495) 973-16-54,
(495) 740-42-64, (495) 973-65-17








цены на светильники НСП-17-100

цены на светильники НСП-17-200

цены на светильники НСП-17-500

цены на светильники НСП-17-1000

Светильники серии НСП 17

под лампу накаливания используются для общего освещения производственных зданий.





  • Источник света – лампа накаливания.

  • Класс защиты от поражения электрическим током – 1 по ГОСТ 12.2.007.0-75.

  • Защитный угол – не менее 150.

  • Климатическое исполнение – У3, ХЛ3, Т3.

  • Монтаж: на трубу, крюк и монтажный профиль.

  • Комплект поставки:
    1. Корпус в сборе – 1 шт.
    2. Отражатель – 1 шт. (исп. 002, 006, 102, 106, 003, 004, 005, 103, 104, 105, 203, 204, 205).
    3. Отражатель в сборе – 1 шт. (исп. 013, 014, 015, 113, 114, 115, 213, 214, 215, 324, 325).
    4. Сетка защитная – 1 шт. (исп. 013, 014, 015, 113, 114, 115, 213, 214, 215).
    5. Обечайка в сборе – 1 шт. (исп. 324, 325).
    6. Паспорт – 1 экз. на партию 12 шт. и менее.

  • Примечание: лампы в комплект поставки не входят.

  • В светильниках НСП 17 рекомендуются использовать лампы:
    – Б230-240-100-1;
    – Г220-230-200;
    – Г220-230-500;
    – РН-1000-215-230.

  • Код ОКП: 34 6110; ТУ16-545.341-81.

  • Код ТНВЭД: 9405109109, 9405102109 (для НСП17-100).





Условное обозначение светильников:







НСП 17

Н – лампы накаливания;
С – подвесные;
П – для производственных зданий;
17 – номер серии.

Первая цифра:

0 – степень защиты IP20;
1 – степень защиты 5’0;
2 – степень защиты 5’3;
3 – степень защиты IP54.

Вторая цифра – конструктивное исполнение светильников:

0 – открытые;
1 – с защитной сеткой;
2 – с защитным стеклом.

Третья цифра – тип кривой силы света (КСС):

2 – косинусная «Д»;
3 – полуширокая «Л»;
4 – глубокая «Г»;
5 – концентрированная «К»;
6 – специальная.





Технические характеристики











Тип светильника

КПД, %,

не
менее

Тип КСС

Степень
защиты

Размеры, мм,
не более

Масса, кг,
не более

Д

Н

Н1

светильник НСП 17-100-002

75

Д

IP20

220

220

190

1,00

светильник НСП 17-100-102

Д

5’0

220

220

190

1,00

светильник НСП 17-100-006

спец.

IP20

220

250

280

1,00

светильник НСП 17-100-106

спец.

5’0

220

250

280

1,00

светильник НСП 17-200-003

Л

IP20

284

311

351

0,82

светильник НСП 17-200-103

Л

5’0

284

311

351

0,82

светильник НСП 17-200-203

Л

5’3

284

311

351

0,82

светильник НСП 17-200-013

Л

IP20

300

326

366

0,94

светильник НСП 17-200-113

Л

5’1

300

326

366

0,94

светильник НСП 17-200-213

60

Л

5’3

296

326

366

0,94

светильник НСП 17-200-324

65

Г

IP54

395

445

495

4,40

светильник НСП 17-500-003

75

Л

IP20

320

404

444

1,10

светильник НСП 17-500-103

Л

5’0

320

404

444

1,10

светильник НСП 17-500-004

Г

IP20

407

400

440

1,27

светильник НСП 17-500-104

Г

5’0

407

400

440

1,27

светильник НСП 17-500-203

Л

5’3

320

404

444

1,10

светильник НСП 17-500-204

Г

5’3

407

400

440

1,27

светильник НСП 17-500-013

Л

IP20

335

420

460

1,48

светильник НСП 17-500-113

Л

5’0

335

420

460

1,48

светильник НСП 17-500-014

Г

IP20

422

415

455

1,48

светильник НСП 17-500-114

Г

5’0

422

415

455

1,48

светильник НСП 17-500-213

60

Л

5’3

334

420

460

1,23

светильник НСП 17-500-214

Г

5’3

420

414

454

1,48

светильник НСП 17-500-325

65

К

IP54

565

575

625

5,30

светильник НСП 17-1000-004

75

Г

IP20

407

514

557

1,27

светильник НСП 17-1000-104

Г

5’0

477

514

557

1,27

светильник НСП 17-1000-204

Г

5’3

477

514

557

1,27

светильник НСП 17-1000-014

Г

IP20

492

530

570

1,48

светильник НСП 17-1000-114

Г

5’0

492

530

570

1,48

светильник НСП 17-1000-214

60

Г

5’3

490

529

568

1,48

светильник НСП 17-1000-324

65

Г

IP54

630

625

675

6,60

светильник НСП 17-1000-005

75

К

IP20

548

483

523

1,60

светильник НСП 17-1000-105

К

5’0

548

483

523

1,60

светильник НСП 17-1000-205

К

5’3

547

483

523

1,60

светильник НСП 17-1000-015

К

IP20

560

500

540

1,85

светильник НСП 17-1000-115

К

5’0

560

500

540

1,85

светильник НСП 17-1000-215

К

5’3

560

495

535

1,85



Вы можете заказать и приобрести в нашей компании весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17






Светильник НСП-17 Ардатов. Светильник НСП17 с алюминиевым отражателем с лампой накаливания для общего освещения помещений, светильники НСП 17-100, НСП 17-200, НСП 17-500, НСП 17-1000 Ардатов
© 2007 ЗАО Компания ТЕХНОЛОГ | Хостинг. Создание сайта и поддержка.

zao-tehnolog.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
