Нутромер для измерения диаметра: Нутромер для измерения диаметра цилиндра:фото,выбор,проведение измерений
alexxlab | 05.10.2018 | 0 | Разное
Нутромер для измерения диаметра цилиндра:фото,выбор,проведение измерений Нутромеры НИ производства КировИнструмент поставляются с первичной заводской поверкой, для других производителей поверка заказывается дополнительно.
Благодаря наличию сменных наконечников можно увеличить предел измерений. Для тех приборов, у которых точность измерения составляет 0,01 мм, актуальным ГОСТом является 868-82, а для устройств с ценой деления 0,001 или 0,002 мм – 9244-75.
Преимущества нутромеров состоят в достаточно высокой точности измерения, как для частной, так и для производственной сфере. Стоимость прибора также не высока. Главное, что здесь сохраняются преимущества всех механических устройств, куда относится долговечность работы. В то же время за ними требуется специальный уход и особые условия хранения. При поломке зачастую ремонт очень сложен и выходит легче заменить прибор на новый, чем отремонтировать. При некоторых измерениях на мягких частях могут оставаться деформации, если было сильное нажатие. Если речь идет об измерении цилиндров, то возникают сложности в местах, где имеются окна.
Какими видами нутромеров можно измерить диаметр цилиндра?
Нутромеры зачастую используется для измерения диаметра цилиндра. Для этой операции не подходят микрометры, так что специалисты используют эти разновидности устройств. Измерение цилиндров нутромером производится в двух перпендикулярных плоскостях и четырех поясах. Для этого подходят самые популярные разновидности нутромеров.
Индикаторный тип устройства подходит больше для тех цилиндров, диаметр которых является относительно небольшим. Они могут работать с размерами от 6 мм и больше. Он легко в использовании, но использует относительный метод измерения, так что у прибора имеются две шкалы. Несмотря на то, что он может работать с маленькими величинами, погрешность у него является более высокой, чем у другого типа этих устройств.

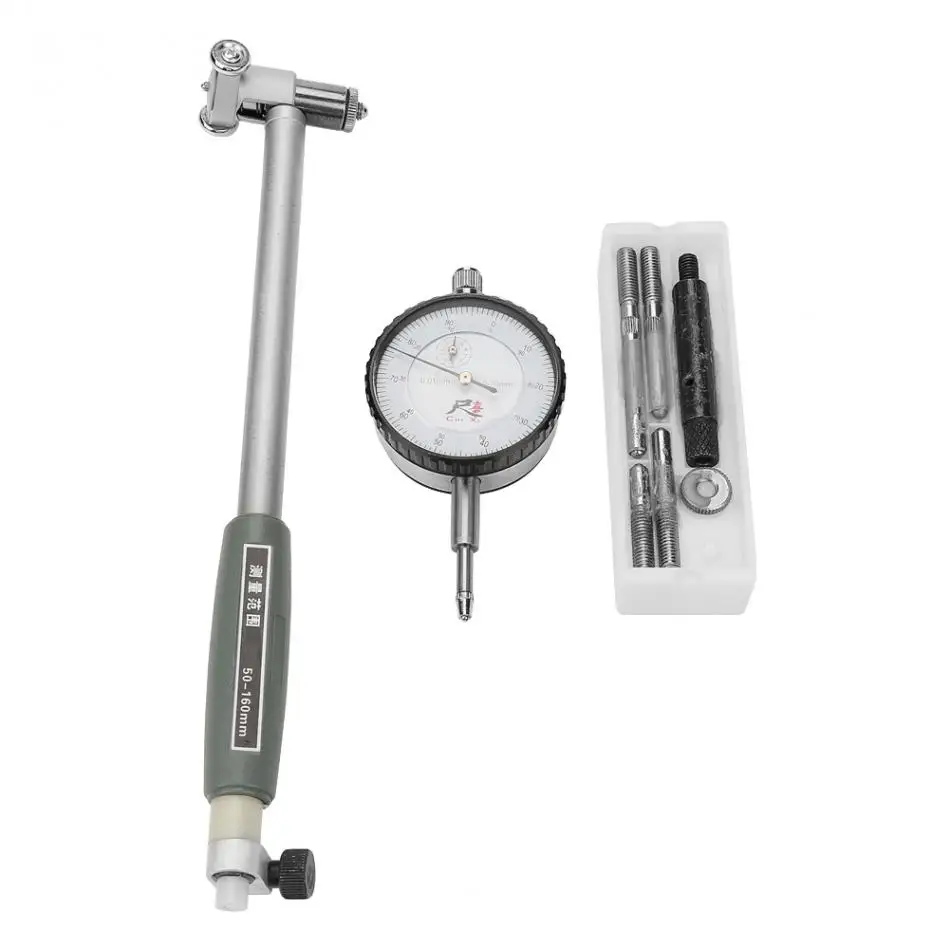

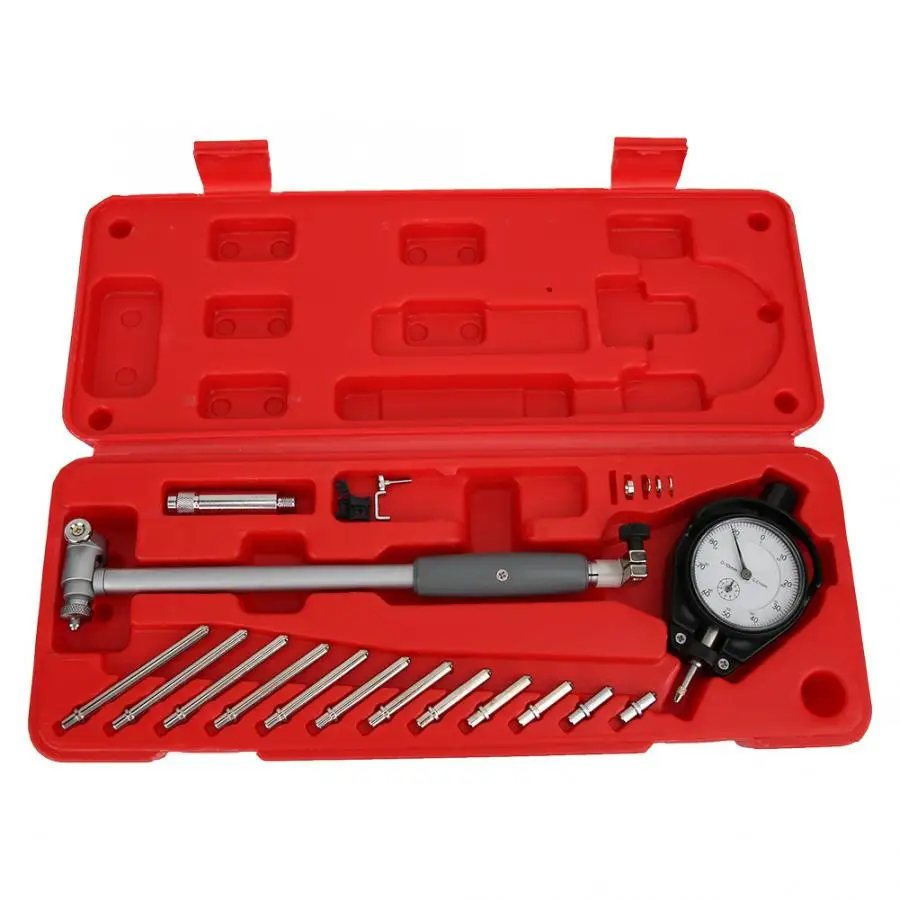

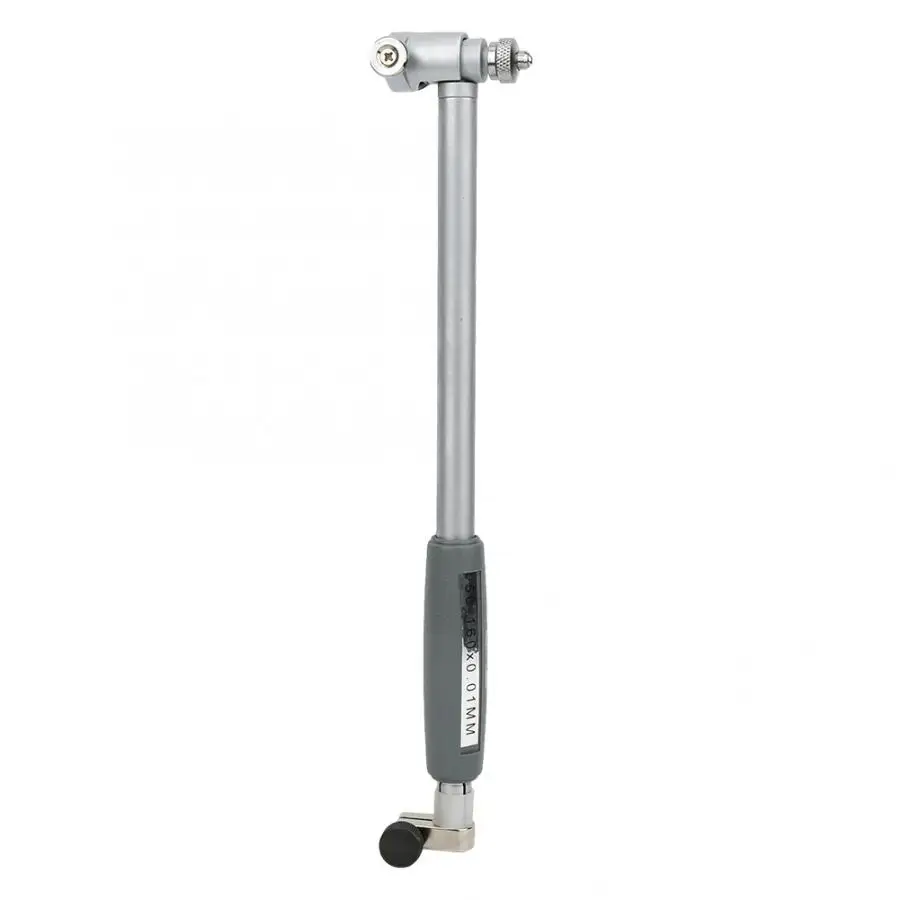

фото:нутромер индикаторный для измерения диаметра цилиндра
Микрометрический нутромер использует абсолютный способ измерения, что при той же цене деления, что и у индикаторного типа дает значительно меньшую погрешность. Предел измерений здесь лежит в диапазоне от 50 до 4000 мм, что зависит от конкретной модели. Люди нередко используют два прибора, чтобы получить более точные данные.
Подбор нутромера для измерения диаметра цилиндра
Чтобы измерить цилиндр нутромером, требуется правильно подобрать само устройство. От этого будет напрямую зависеть точность результата, а также удобство использования. В первую очередь следует определиться с подходящими размерами, так как у микрометрического и индикаторного типа слишком большой разброс по минимальному пределу. Если нужно работать с деталями диаметром до 5 см, то подойдет индикаторный нутромер, если более – микрометрический.
Далее уже нужно определяться с тем, какие сменные калиберные стержни должны идти в наборе. Они расширяют и сужают рабочий диапазон прибора, так что для получения правильных данных нужно иметь широкий запас сменных частей. Чем выше класс точности, тем меньше погрешность, так что современные высокоточные устройства позволяют получить максимально точные данные для дальнейшей работы.
Естественно, что прибор должен пройти поверку, не иметь повреждений и соответствовать принятым ГОСТам. Если есть возможность, то специалисты проводят измерение несколькими приборами одновременно.
Как пользоваться нутромером – принцип проведения измерения диаметра цилиндра
Перед тем как использовать нутромер для цилиндров, необходимо убедиться, что все его стрелки находятся в нулевой позиции. Если этого нет, то их можно отрегулировать при помощи специальных винтов, отвечающих за положение стрелок. Сложность измерения цилиндра заключается в том, что не всегда можно зафиксировать прибор, чтобы он ровно стоял и точно соответствовал требуемой горизонтали.
фото:измерения диаметра цилиндра нутромером
Деталь измеряется минимум в четырех различных местах, желательно, с одинаковой удаленностью друг от друга. Это помогает определить конусность изделия и внутренние деформации. Еще одной сложностью является невозможность измерения диаметра в тех местах, где находятся окна цилиндра. Когда инструмент доходит до них, то он попросту проваливается внутрь. В четырехтактных моторах, где в цилиндрах нет окон, таких проблем не возникает и нутромер может выполнить все необходимые функции. В ином же случае может потребоваться применение дополнительных измерительных приборов. Также можно измерять размеры в непосредственной близости от окон.
Светодиодная продукция с доставкой по Украине по самым низким ценам представлена на http://www.led-world.com.ua/. Обращайтесь!
Виды и типы нутромеров
Нутромер – это прецизионный инструмент для определения размеров пазов, отверстий и внутренних поверхностей изделий методами абсолютного или относительного измерения. При определении диаметра принцип работы прибора сходен с радиусометром, но позволяет производить замеры в труднодоступных местах.
Измерение внутренних размеров отверстий – процедура более сложная, чем измерение наружных параметров деталей. Наибольшие трудности возникают при измерении точных отверстий малого диаметра, длинных отверстий и отклонений формы отверстий. Поэтому средства и методы измерений внутренних размеров имеют определенные особенности. При измерении наружных размеров прибор находится вне детали, при измерении внутренних размеров или целиком прибор, или его измерительные наконечники должны быть внутри измеряемой детали. Это в большинстве случаев приводит к более сложной конструкции приборов для внутренних измерений, тем более, что требуется дополнительный механизм или преобразователь для превращения перемещения измерительных наконечников в показания отсчетного устройства, располагаемого в удобном для наблюдения месте. При измерении отверстий измеряемая поверхность имеет вогнутую форму. Это предопределяет форму и радиус измерительных наконечников (обычно сферическую с радиусом, существенно меньшим радиуса отверстия). При измерении внутренних размеров обычно требуются более сложные действия для совмещения линии измерения с диаметром отверстия как в плоскости, проходящей через ось отверстия, так и в перпендикулярной плоскости. Из-за этого при внутренних измерениях возникают дополнительные погрешности, снижающие точность измерения.
Приборы для измерения внутренних отверстий могут быть как ручными, так и стационарными.Для цеховых и лабораторных измерений применяют нутромеры, которых всего существует 4 вида, предназначенные для выполнения различных задач:
Нутромер индикаторный НИ – предназначен для измерения внутренних размеров относительным методом. В нутромерах моделей НИ-10 и НИ-18 величина перемещения подвижного измерительного стержня передается на отсчетное устройство при помощи клиновой передачи, а в нутромерах НИ-50 – НИ-450 – посредством рычажной передачи. В моделях НИ-700 и НИ-1000 подвижный измерительный стержень контактирует непосредственно с отсчетным устройством. Для совмещения лини иизмерения с осевой плоскостью измеряемого отверстия нутромеры снабжены центрирующим мостиком (нутромер НИ-10 может не иметь центрирующего мостика). Настройка нутромера на требуемый размер может производиться как по аттестованным кольцам,так и по блокам концевых мер длины с боковинами.
Нутромеры индикаторного типа как механические так и цифровые в целом широко применяют при ремонте силовых установок, в частности, дизельных двигателей. При помощи этих измерительных устройств используют для контрольных замеров диаметров цилиндров. Рассмотрим этот процесс подробнее. Для проверки размера необходимо взять имен тот нутромер, диапазон измерения которого подходит для проведения замера. Перед началом работы его необходимо калибровать. Для выполнения этой задачи необходим микрометр с диапазоном измерений сопоставимом с размером нутромера.
Нутромер индикаторный цифровой НИЦ – оснащен электронным индикатором с цифровым табло для удобства снятия показаний. Предназначен для измерения внутренних размеров относительным методом. Возможность установки на ноль в любой точке, переключатель “миллиметры/дюймы”.
Нутромеры НИ-В повышенной точности – комплектуются измерительной головкой с точностью показаний 1 мкм и применяются для высокоточных измерений внутренних размеров относительным методом. Диапазон измерений – до 450 мм. Возможна поставка с поверкой или калибровкой, используются для измерений малых отверстий.
Нутромеры микрометрические НМ и НМИ – предназначены для измерения внутренних размеров абсолютным методом. Состоят из микрометрической головки, сменных удлинителей для обеспечения измерений в заданном диапазоне, и измерительного наконечника (штучные узкодиапазонные нутромеры являются неразборными и поставляются без сменных стержней). Модели НМИ-4000 и НМИ-6000 оснащены микрометрической головкой с индикатором часового типа ИЧ. Возможна поставка нутромеров с поверкой или калибровкой.
Для измерения внутренних размеров от 50 до 5 000 мм выпускают простейшие микрометрические нутромеры с ценой деления 0,01 мм.И на практике они находят своё применение, главным образом в тяжелом машиностроении для измерения отверстий диаметром более 500 мм, так как в этом диапазоне нет удобных универсальных приборов для измерения отверстий.
Индикаторные нутромеры выпускают по ГОСТ 868 – 82 “Нутромеры индикаторные” и международному стандарту DIN 863-4. Микрометрические нутромеры выпускают по ГОСТ 10-88 “Нутромеры микрометрические”.
Для длительного хранения инструмент должен быть надлежащим образом упакован в штатную готовальню, выполненную в заводских условиях. Для ее производства применяют древесину хвойных пород. В целях сохранности инструмента внутри готовальни обустраивают ложементы, обклеенные мягким материалом. Сам инструмент должен находиться в полиэтиленовом пакете, в одном пакете с ним может находиться паспорт, который может быть совмещен с руководством по эксплуатации.
При транспортировке изделия необходимо соблюдать правила перевозки грузов на соответствующем виде транспорта. В частности, для перевозки, должен быть использован поддон, размером 0,8 на 1,2 м, выполненный в соответствии с ГОСТ 9557-87. При перевозке небольшой партии допустимо применение в качестве упаковки полиэтиленовой пленки толщиной 0,08 – 0,2 мм.
Помещение для длительного хранения (бюро инструментального хозяйства) мерительного инструмента должно быть сухим, оптимальным можно считать то, в котором температура находиться в диапазоне от 20 – 25 градусов, при средней влажности 80%.
Выше были представлены двухконтактные виды нутромеров (за исключением микрометрического), существуют так же и трёхконтактные.
В конструкции нутромера применена трехточечная схема измерения, включающая три измерительных обычно линейных или сферических наконечника, расположенных под углом 120° и конический шток, установленный между ними. Наконечники одним концом соприкасаются с поверхностью измеряемого отверстия, а другим опираются на коническую поверхность штока, соединенного с микрометрической или индикаторной измерительной головкой. Перемещения наконечников и штока отсчитывают с помощью микрометрической или индикаторной головки. Достоинство такого метода измерения состоит в том, что наконенчики самоцентрируются и выравниваются по поверхности измеряемого отверстия. Это исключает необходимость покачивания нутромера для поиска минимального диаметра и появление субъективных погрешностей, зависящих от квалификации контролера. Другим достоинством трехконтактного нутромера является соблюдение принципа Аббе.
Следующий из существующих видов нутромеров это нутромер-пробка.
Как видно из вышеизложенного, все описанные универсальные нутромеры (двухконтактные, техконтактные) не обеспечивают высокой точности измерения, не лучше 2-5 мкм. Однако в автомобильном производстве, при изготовлении топливной и гидроаппаратуры и подшипников качения часто требуется более высокая точность причем при измерении в цеховых условиях.
Поэтому с развитием автоматического серийного производства и появлением новых методов измерений начали выпускать приборы с нутромерами-пробками. Первыми такими приборами были пневматические приборы с пробками, снабженными измерительными соплами. Это произошло потому, что первыми измерительными системами и преобразователями, которые в массовом порядке применялись в машиностроении и в автоматизированном производстве были пневматические измерительные системы высокого и низкого давления.
Пневматические калибры-пробки были досконально изучены, рассчитаны и широко применялись в производстве. Был разработан ГОСТ 14864-78 «Пробки пневматические для отверстий ….».
Этот ГОСТ распространяется на пневматические калибры-пробки для манометрических пневматических систем, контролирующих отверстия диаметром до 100 мм. ГОСТом регламентируются исполнительные размеры пробок по всем элементам: диаметральные размеры по соплам и направляющим, форма и размеры канавок для выхода воздуха, габариты, диаметры и форма измерительных сопел для сильфонных приборов высокого давления. Пробки для контроля отверстий диаметром до 27 мм имеют измерительные сопла, выполненные за одно целое с корпусом пробки. Пробки большего размера имеют вставные сопла.
Позднее появились индуктивные приборы с индуктивными каибр-пробками, которые почти полностью вытеснили пневматические приборы, благодаря своим несомненным преимуществам.
Потом разработали более конструктивный вариант прибора для контроля отверстий малого диаметра. Этот прибор состоит из пневматического калибра-пробки, пневмоиндуктивного или пневмоэлектронного преобразователя, микропроцессорного блока и блока подготовки воздуха.
Как пользоваться нутромером: устройство, принцип работы, настройка
Многие детали имеют отверстия и полости. Для их измерения созданы специализированные инструменты – нутромеры. Далее рассмотрено, устройство нутромера, варианты данных инструментов, как пользоваться нутромером.
Устройство и принцип функционирования
Нутромеры – это инструменты для нахождения внутренних размеров (диаметров отверстий, пазов и т. д.). Они рассчитаны на случаи, когда недоступно применение других инструментов в виде рулетки либо линейки или они недостаточно точны. Рассматриваемые приборы применяют в автосервисах, механосборочных цехах, слесарных мастерских, например, для замера цилиндров двигателя.
Общепринятой классификации данных устройств не создано, однако нутромеры дифференцируют на основе различных параметров. Так, по конструкции их подразделяют на шариковые, цанговые и др., по варианту отсчетного устройства – на индикаторные и др., по контакту с определяемой поверхностью – на кромочные и др. Наиболее известна и обширно распространена классификация, основанная на совокупности конструктивных особенностей нутромеров и их назначении:
- Конструкция микрометрических моделей, включает соединенные колпачком микрометрический винт и барабан, стебель со сферическим наконечником, предохранительный колпачок, стопор. К тому же их комплектуют несколькими удлинителями и мерой. Головку вариантов с верхним значением измерений более 1250 мм оснащают индикатором часовой конструкции с интервалами делений в 0,01 мм. Рассматриваемые приборы производят на основе ГОСТ 17215. Встречается пять типоразмеров таких моделей с различными рабочими диапазонами: от 50 до 2500 мм. Варианты с часовым индикатором представлены еще в трех типоразмерах с диапазоном от 1250 до 10000 мм. Устройства данного типа ввиду хороших метрологических параметров (точность и погрешность равны около 0,01 и 0,006 мм соответственно) обычно применяют для точной проверки размеров.
- Индикаторные нутромеры включают два основных узла: индикатор с часовым циферблатом и измерительную часть, представленную двумя стержнями (подвижным, служащим для монтажа сменных вставок, и находящимся в корпусе неподвижным). Кроме того, в корпусе размещена система подвижных рычагов. Индикаторные приборы подходят для отверстий диаметром от 6 мм и имеют погрешность в 0,025-0,15 мм. Движение стержня и цена деления составляют 1-10 и 0,001-0,01 мм соответственно.
Первые простейшие модели нутромеров появились около XVII в. Данные инструменты были выполнены в виде циркулей с отогнутыми наружу концами ножек. Современные начальные модели, называемые штихмассами, представлены трубками либо стержнями с наконечниками сферической формы. Они рассчитаны на крупные отверстия диаметром 100-2500 мм.
Принцип их функционирования состоит в передаче величины перемещения подвижного стержня на отсчетное устройство посредством передаточного механизма. Нутромеры оснащают передаточными механизмами различного типа, что также определяет сферу применения. Так, варианты с рычажными, конусными и клиновыми передачами рассчитаны на небольшие отверстия. Конусные модели (кромочные со стрелочной головкой либо шкалой с нониусом, цанговые, шариковые в трех типоразмерах) применяют для малых отверстий (от 0,2, от 0,95, 3-18 мм соответственно). Большинство индикаторных нутромеров оснащают передаточными устройствами рычажного либо клинового типа. Рабочий диапазон для них составляет от 3 до 1000 и от 18 до 50 мм соответственно.
Еще одним классификационным признаком для нутромеров является количество точек соприкосновения с поверхностью.
Большинство вариантов относится к двухконтактной схеме измерения.
Только пассиметры имеют три наконечника, один из которых подвижен. Такие устройства имеют рабочий диапазон от 19 до 120 мм. Кроме того, для дифференциации нутромеров используют форму контактной поверхности (плоская, кромочная и др.).
Отдельно следует отметить электронные модели. Они представлены модификациями микрометрических нутромеров, оснащенными электронной головкой с цифровым отсчетом. Как и для механических аналогов, принцип измерения такими приборами основан на сравнении с мерой, в качестве которой в данном случае применяется высокоточное кольцо.
Настройка
Предварительно требуется настройка нутромера, состоящая, прежде всего, в обнулении. Тип инструмента определяет, как настроить нутромер.
Микрометрический нутромер обнуляют с применением меры. Рекомендуется осуществлять данную операцию при 20 °C.
- Начинают с размещения головки прибора между губками меры.
- Путем вращения барабана обеспечивают прижатие поверхностей измерения.
- Далее, закрутив фиксирующий винт, извлекают инструмент.
- Наконец, снимают показания. О готовности прибора свидетельствует совмещение продольной линии стебля с нулевым значением барабана.
Перед работами с индикаторным нутромером также осуществляют обнуление. Для этого наиболее подходит калибровочное кольцо. В отсутствии его применяют концевая мера со струбциной либо прочий инструмент, который может быть представлен штангенциркулем либо микрометром.
Далее рассмотрена проверка точности индикаторного микрометра с использованием концевой меры. В случае допустимой погрешности выполняют приведенную далее последовательность действий:
- Прежде всего, подбирают сменный стержень и монтируют на измерительную штангу прибора.
- Далее на микрометре выставляют размер, соответствующий стержню, и зажимают стопорный винт.
- Затем нутромер через втулку стебля фиксируют в тисках.
- Его стержень устанавливают между микрометрическими измерительными губками.
- Наконец, путем вращения индикаторной головки стрелку совмещают с нулевой отметкой циферблата.
Технология измерения
Прежде всего, необходимо отметить, что разработано два метода измерения:
- Абсолютный способ состоит в определении значения расстояния между заданными точками путем помещения прибора внутрь.
- При относительной технологии для получения результата используется образец.
Следует отметить, что названные технологии подходят для различных типов измерительных приборов. Первая служит для микрометрического нутромера, а вторая – для индикаторного.
Измерения прибором первого типа включают приведенные далее операции:
- На инструменте выставляют приблизительный размер измеряемого отверстия.
- Головку располагают внутри перпендикулярно продольной оси прибора.
- C обеих сторон обеспечивают прижатие поверхностей измерения к стенкам путем вращения трещотки и барабана.
- Закручивают стопорный винт и извлекают инструмент.
- Для получения результата к значению шкалы прибавляют длину манометрической головки, а также удлинителя в случае его применения.
При работах с отверстиями цилиндрической формы инструмент покачивают поочередно в продольном и поперечном направлениях с целью определения максимального и минимального значения соответственно.
Измерение индикаторным прибором также включает несколько этапов:
- Прежде всего, индикаторный нутромер располагают внутри отверстия стержнем перпендикулярно продольной оси измеряемой детали, корректируя его легкими покачиваниями.
- Отклонение стрелки вправо свидетельствует о меньшем диаметре отверстия в сравнении с образцом, влево – о большем.
- Далее снимают показания, применяя обе шкалы индикатора.
- Наконец, к полученному значению прибавляют диаметр образца.
Для измерения больших отверстий индикаторные нутромеры комплектуют дополнительными стержнями-удлинителями.
Обслуживание и эксплуатация
Для обеспечения длительного эксплуатационного срока нутромера следует правильно эксплуатировать и обслуживать его.
Так, для микрометрических вариантов требуется периодически осуществлять проверку, регламентированную ГОСТ 17215-71. Она относится к следующим параметрам.
Скачать ГОСТ 17215-71
- Внешний вид, маркировка, наличие комплектующих.
- Взаимодействие конструктивных элементов.
- Размер штрихов стебля и барабана.
- Расстояние между стеблем и торцом барабана.
- Радиус головки и измерительной поверхности.
- Погрешность головки.
- Погрешность общего размера головки с удлинителями, а также жесткость (для вариантов с верхним рабочим пределом более 1250 мм).
- Биение точки касания.
- Размеры меры в точках измерительной поверхности.
Проверка индикаторных вариантов значительно проще. Она включает пункты, регламентированные рекомендациями МИ 2194-92 и 2193-92:
- Внешний осмотр.
- Опробование.
- Определение технических и метрологических параметров.
Скачать рекомендацию МИ 2193-92
Скачать рекомендацию МИ 2194-92
Для микрометрических моделей следует избегать перетяжки соединения удлинителей и головки. Во избежание изменения размеров меры не следует выкручивать ее винты. Не стоит лишний раз вынимать стержни. При работе следует удерживать инструмент в местах наименьшего прогиба.
Перед хранением инструмент следует разобрать, протереть авиационным бензином и смазать его элементы, кроме циферблата.
Разборку индикаторного нутромера осуществляют путем откручивания удлинительного стержня и отсоединения от штанги индикатора. Хранение осуществляют в температурном диапазоне от 15 до 25 °C.
Диапазон рабочих температур для нутромеров составляет от 15 до 25 °C, влажность – до 80%.
назначение, принцип работы, виды, настройка
Нутромер индикаторный (штихмас) – измерительный прибор, позволяющий точно определить диаметр отверстия или выемки. Он широко применяется в тех сферах, где технологические параметры деталей должны соответствовать ГОСТу. Предмет широко применяется в машиностроении, обувной промышленности, при производстве запчастей и при ремонте автомобилей.
Назначение инструмента
Нутромер индикаторный предназначен для измерения диаметра отверстий с высокой степенью точности. Он нужен для проверки точности соответствия отверстия требуемым параметрам. Особенно важно иметь устройство для того, чтобы провести замеры там, куда не достанет штангенциркуль.
Независимо от типа конструкции, назначение инструмента не изменяется, только порядок определения диаметра выемки. Технические требования к производству измерительных приборов с ценой деления 0,001 и 0,002 мм, регламентирует ГОСТ 9244-75. Для инструментов, где единицей шага является 0,01 мм отведено ГОСТ 868-82.
В стандартах качества отображаются не только допустимые значения погрешностей, но и требования к твердости материала, из которого изготавливаются части штихмаса. Наконечник должен быть изготовлен из металла плотностью 57 единиц по HRC. Этому требованию соответствует закаленная сталь или твердый сплав.
Устройство нутромера

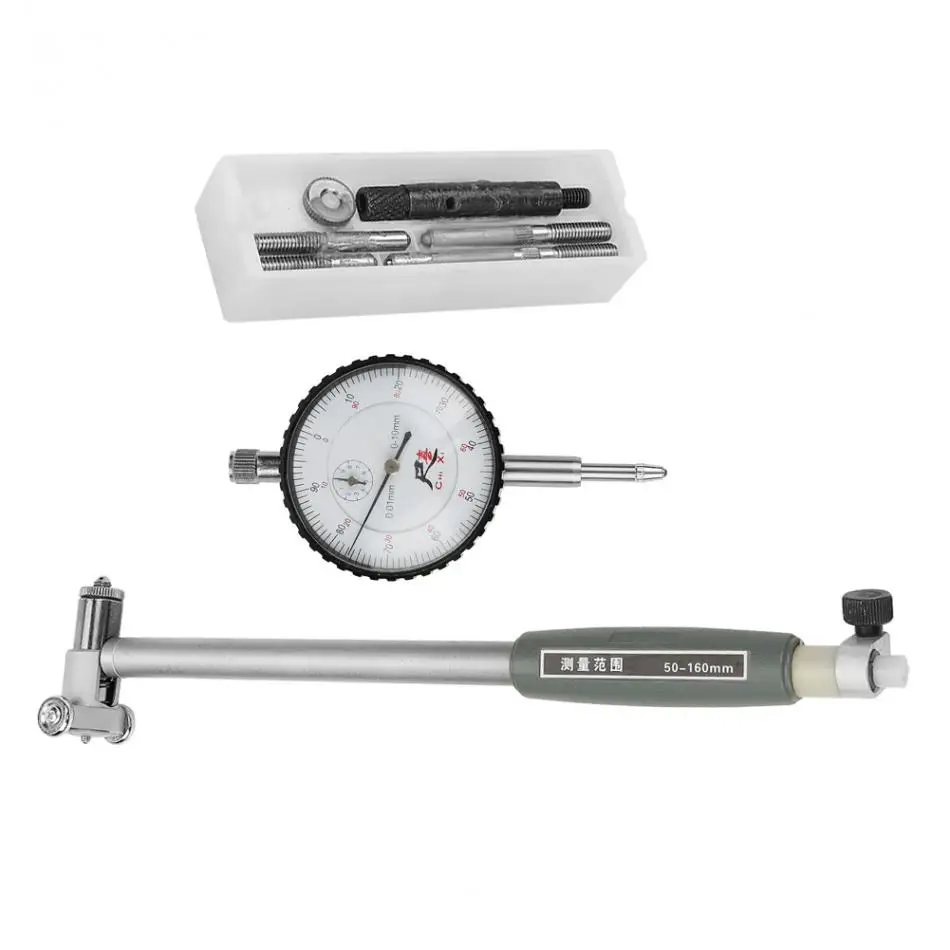

Устройство индикаторного нутромера предполагает наличие:
- головки с циферблатом для определения отклонения;
- измерительной части.
Кроме этих основных частей, в штихмасе есть винт для фиксации циферблата, и ручка, чтобы удобно держать прибор во время работы. Благодаря наличию центрирующего мостика происходит автоматическое выравнивание нутромера при его размещении в отверстии.
Циферблат нутромера может быть цифровым или механическим. В последней разновидности на поверхности есть большая и малая шкала. Полный оборот большой соответствует 1 мм, при помощи второй определяют число совершенных кругов.
Чтобы определение диаметра запчасти стало возможным, конструкция индикаторного инструмента предполагает наличие двух видов стержней, сменного и неподвижного. В комплекте поставки есть набор головок разной длины. При покупке необходимо уделить внимание проверке работоспособности всех единиц. После установки подвижного стержня не должно быть люфта.
Принцип работы и характеристики индикаторных нутромеров
Технические характеристики инструмента индикаторного типа определяются несколькими параметрами:
- предел погрешностей;
- диапазон значений на шкале;
- методы контроля приборов;
- способы поверки.
Прибор способен измерять отверстия размером от 6 мм с погрешностью 0,015-0,025 мм. Предел погрешностей увеличивается, если во время работы увеличивается измерительное усилие прибора.
Принцип действия индикаторного нутромера заключается в определении степени отклонения измеряемого отверстия от выставленного размера. Прибор чувствителен к перепадам температуры, поэтому ручка должна состоять из металла с низкой теплопроводностью. При использовании инструмента с низкой ценой деления от нагрева руки значения изменяются.
Виды нутромеров
В технической документации и ГОСТах не прописана единая классификация инструмента. Есть несколько признаков, в соответствии с которыми принято делить индикаторный штихмас:
- конструкция;
- диапазон замеров;
- вид контактной поверхности, проводящей замеры;
- способ определения диаметра;
- тип устройства.
В зависимости от конструкции, существует несколько видов индикаторного штихмаса:
- нутромер рычажный индикаторный;
- индикаторный (цифровой или механический).
Нутромер рычажный позволяет провести замеры относительным методом, то есть по степени отклонения от шаблона в большую или меньшую сторону. Это достигается благодаря тому, что стержень подвижный.
Микрометрический нутромер позволяет определить внутренний диаметр отверстия в абсолютных значениях. Индикаторный также определяет степень отклонения от шаблона на шкале в мм. Он измеряет как круглые, так и прямоугольные отверстия.
Чаще других можно встретить контактные поверхности кромочного, плоского типа. Диапазон измерений, промаркированных на шкале, соответствует названию модели (НИ 6-10, НИ 18-50, НИ 50-100). Нутромер индикаторный является относительным средством определения параметра, так как для определения параметра нужен образец, с которым сравнивают паз.
Настройка
Перед началом работы нужна настройка нутромера, которая проводится перед каждым замером. Инструмент проверяют на комплектность, отсутствие повреждений. Измеряющий смотрит, стоит ли стрелка циферблата на, при необходимости подкручивая шкалу.
Первый этап настройки – обнуление параметров прибора. Способ настройки зависит от его типа. На индикаторном штихмасе для этого применяют:
- калибровочное кольцо;
- концевая мера со струбциной;
- штангенциркуль или микрометр.
Лучше всего применять калибровочное кольцо, но не у каждого мастера есть такое устройство ввиду высокой стоимости набора. Поэтому используют более простые приспособления.
Для начала нужно определить степень погрешности измерительного прибора, с помощью которого будет производиться калибровка. Для этого им замеряют эталон. Например, берут концевую меру размером 10 мм, измеряют его поперечный размер микрометром 3 раза. При совпадении значений считают устройство точным, инструмент можно использовать для настройки.
Далее выбирают стержень желаемой длины (10 мм, в данном случае), который устанавливают в нутромер, фиксируя ключом, чтобы насадка не перемещалась. Для удобства работы штихмас лучше всего зажать в тисках. Аналогичное значение устанавливают на втором средстве измерения, после чего присоединяют к нутромеру. После этого микрометр начинают раскачивать в разные стороны по вертикальной и горизонтальной оси. Стрелка на часовом циферблате начинает отклоняться от 0.
Определив максимальное значение, на которое происходит колебание, эту точку устанавливают, как начало координат. Устройство готово, можно приступать к замерам.
Технология измерения
Пользоваться нутромером несложно, если изучить изначально базовый принцип его работы. При замере не следует прилагать усилий, только поддерживать в ходе работы. Устройство опускают в полость так, чтобы оно входило с небольшим натягом, не прилагая значительных усилий. Из-за особенностей конструкции оно самостоятельно центрируется.
Часто при помощи устройства проводят замер степени износа цилиндров двигателя. Чтобы определить этот параметр, нужно замерить диаметр на входе, посередине и на выходе. Далее нужно произвести замеры, повернув нутромер на 90°.
Для начала нужно подобрать правильный размер цилиндра, чтобы головка входила в отверстие плотно. Корпус нутромера нужно установить перпендикулярно оси измеряемого отверстия, после чего начинают слегка покачивать нутромер вправо и влево. При отклонении стрелки влево относительно 0 говорят о том, что определяемый размер меньше, чем эталон. Если стрелка отклоняется вправо, то диаметр изделия больше, чем сравнительная мера.
Определить точное количество, на сколько, можно по количеству делений, на которое отклонилась стрелка. Например, если использовалась головка 10 мм в нутромере с ценой деления 0,01 мм, и маленькая стрелка показывает, что она совершила 15 кругов влево, то диаметр отверстия составит 9,85 мм.
Обслуживание и эксплуатация
Чтобы инструмент служил долгие годы и проводил точные измерения, нужно проводить его поверку. Это меры, направленные на подтверждение соответствия установленным требованиям. Поверка проводится при помощи инструментальных средств и технологических приспособлений. Периодичность процедуры определяется нормативными документами предприятия, где используется. Она не может проводиться реже, чем раз в 3 года.
Проводят процедуру специализированные лаборатории, аттестованные для этого. По результатам измерений на изделие наносят наклейку, где стоит дата и отметка о способности проводить измерения с указанием процента погрешности. Использование средства измерения без маркировки не допускается. Если средство измерения не прошло проверку по какому-либо параметру, то оно должно быть направлено на ремонт или списано.
Методика поверки индикаторных нутромеров определяет последовательность действий, которые должны пройти средства измерения. К ним относятся:
- осмотр оборудования;
- проведение проб;
- метрологические исследования;
- размер выхода губок.
Чтобы инструмент мог эксплуатироваться время, установленное как срок службы, нужно правильно его хранить. Это также прописано в ГОСТе. Правилами хранения установлены:
- нутромер должен быть упакован в заводскую готовальню;
- инструмент должен храниться в целлофановом пакете;
- внутри коробки для хранения дно обклеено мягким материалом.
Готовальня для устройства должна быть изготовлена из дерева хвойной породы. При необходимости транспортировки должен применяться поддон, если перемещается маленькая партия, то допускается помещение в плотные полиэтиленовые пакеты.
Нутромер индикаторный – простое средство для измерения диаметра отверстий или расстояния между разными выемками. Если изучить технологию работы, то замеры будут производиться быстро и точно. Чтобы прибор работал установленные сроки, нужно соблюдать меры по его хранению и проводить поверку не реже 1 раза в 3 года.
Как проводить измерения индикаторными нутромерами
Нутромеры предназначены для измерения диаметров отверстий, размеров пазов и внутреннего расстояния между поверхностями. Данные приборы применяются в тех случаях, когда использование линейки и рулетки невозможно или не обеспечивает необходимую точность замеров.
Приборы данного типа являются идеальным инструментом для проверки внутреннего диаметра цилиндров при сборке и ремонте автомобильных моторов. Сфера их применения: слесарные мастерские, пункты автосервиса и механосборочные цеха.
Что измеряют нутромеры
Существует два метода замеров: абсолютный и относительный. Первый применяется при использовании микрометрического нутромера. Прибор помещается внутрь отверстия и работает аналогично микрометру. Он замеряет абсолютное расстояние от одной поверхности до другой в миллиметрах.
Относительный метод применяется при использовании индикаторного нутромера. Перед началом измерений прибор приводится в рабочее положение, настраивается и выставляется «на ноль».
Принцип работы и характеристики индикаторных нутромеров

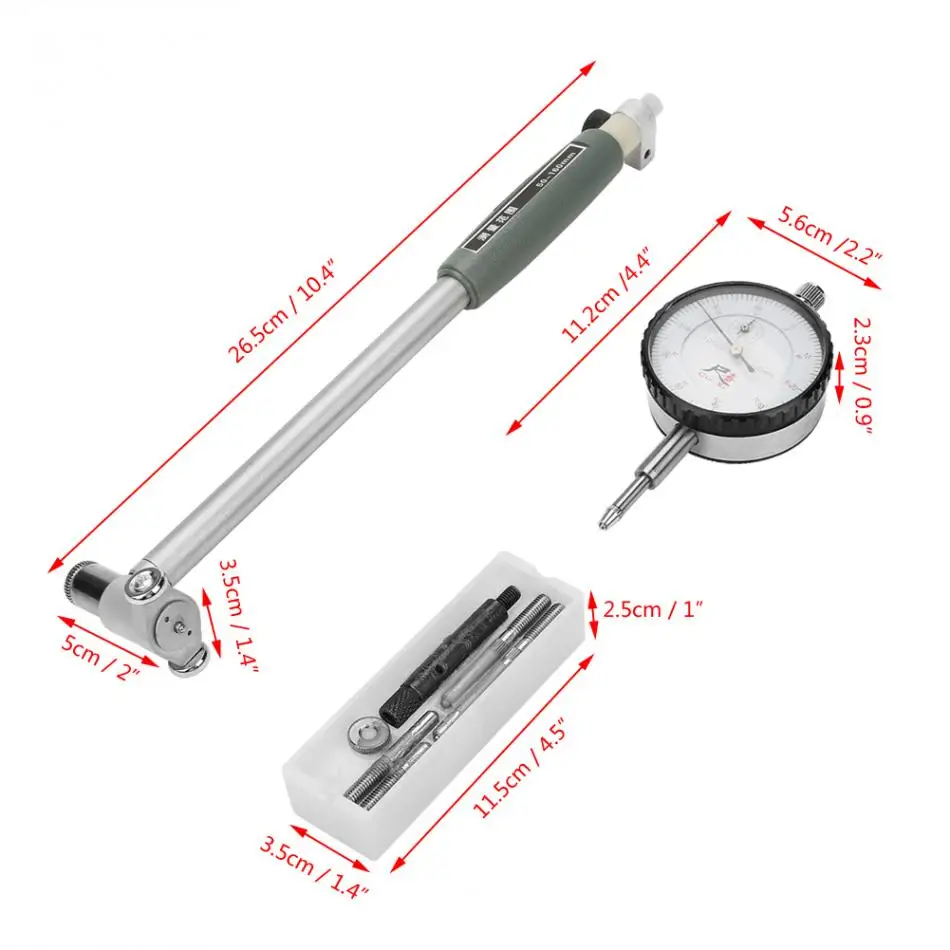

Каждый прибор состоит из двух основных узлов: индикатора с циферблатом часового типа и измерительной части (стебля). Величина перемещения подвижного стержня передается на отсчетное устройство с помощью клиновой или рычажной передачи.
Характеристики индикаторных нутромеров:
- минимальный диаметр измеряемого отверстия – от 6 мм;
- погрешность – 0,15-0,025 мм;
- цена деления – от 0,01 до 0,001 мм;
- движение стержня – от 1 до 10 мм (зависит от модели).
Как работать с индикаторным нутромером
Как того требует инструкция, перед началом работы инструмент нужно выставить «на ноль». Удобнее всего это сделать с помощью калибровочного кольца. При его отсутствии можно воспользоваться концевой мерой со струбциной или другим прибором (например, микрометром или штангенциркулем).
Настройка нутромера по микрометру
В первую очередь проверяется точность микрометра с помощью концевой меры. Если погрешность находится в допустимых пределах, то действовать необходимо по следующему плану:
- подбирается сменный стержень (например, длиной 10 мм) и устанавливается на измерительную штангу нутромера;
- на микрометре так же выставляется размер 10 мм, после чего зажимается стопорный винт;
- нутромер фиксируется в тисках через деревянную втулку на стебле. Этим обеспечивается его неподвижность;
- стержень нутромера помещается между измерительными губками микрометра;
- отклонившаяся стрелка совмещается с отметкой «ноль» на циферблате вращением головки индикатора.
Для измерения диаметра цилиндра прибор помещается внутрь отверстия так, чтобы его стержень находился перпендикулярно продольной оси изделия. Нужное положение достигается с помощью легких покачиваний.
Если стрелка отклоняется влево от нуля, то диаметр исследуемого отверстия больше размера образца. Если вправо – то меньше.
Снимаем показания: стрелка отклонилась влево на 15 делений. Делаем расчет: умножаем 15 на цену одного деления (0,01 мм) и получаем 0,15 мм.
Зная диаметр образца (10 мм), производим окончательный расчет: 10+0,15=10,15 мм.
При снятии показаний стоит учитывать, что индикатор имеет две шкалы:
- большую – сотые доли мм.;
- малую – миллиметры.
Для измерения отверстий больших размеров применяются дополнительные стержни-удлинители, входящие в комплектацию нутромера. Более детальную информацию о том, как пользоваться прибором, вы можете найти в инструкции по эксплуатации.
Как работать микрометрическим нутромером
Перед началом работ прибор устанавливается «на ноль» с помощью меры, входящей в комплект. Процедуру рекомендуется выполнять при температуре +20оС по следующему плану:
- микрометрическая головка размещается между губами установочной меры;
- вращением барабана добиваемся прижатия измерительных поверхностей с обеих сторон;
- закручиваем фиксирующий винт и извлекаем прибор.
Снимаем показания. Если нулевое значение на барабане совпадает с продольной линией на стебле, то прибор настроен и готов к работе.
Как измерять микрометрическим нутромером
Принцип работы с таким прибором отличается от замеров с помощью индикаторных аналогов. Для измерения диаметра цилиндра на нутромере выставляется приблизительный его размер. После этого микрометрическая головка помещается в отверстие перпендикулярно его продольной оси. Вращением барабана и трещотки необходимо добиться прижатия измерительных поверхностей с двух сторон.
Следующее действие – завинчиваем до упора стопорный винт и извлекаем прибор из отверстия для снятия показаний. Для получения искомого значения складываются три составляющие:
- значение на шкале;
- длина манометрической головки;
- размер удлинителя, если таковой применяется.
Условия эксплуатации, хранения и методика поверки нутромеров
Межповерочный интервал для измерителей данного типа составляет 1 год. Поверка прибора производится в соответствии с методикой МИ 2192-92.
Условия эксплуатации нутромеров:
- окружающая температура – от +15 до +25оС;
- влажность – до 80%;
- установка ноля – перед каждым началом работы.
При пользовании индикаторным нутромером рекомендуется его удерживать за деревянную втулку. В противном случае, стальная штанга будет нагреваться от тепла руки. Это повлечет ее удлинение на сотые доли миллиметра, что спровоцирует искажение показаний индикатора.
Как разобрать индикаторный нутромер
Разборка прибора производится в порядке, обратном сборке. Сначала вывинчивается удлинительный стержень, а затем индикатор отделяется от измерительной штанги. Перед длительным хранением все элементы конструкции, за исключением циферблата индикатора, протираются авиационным бензином и смазываются. Хранение нутромера осуществляется в упаковочном боксе при температуре +20±5°С.
НИ 50-100 и 18-50, ГОСТ 868-82 и методы поверки. Как пользоваться электронным индикатором для проверки цилиндров?
В различных отраслях производства, связанных с изготовлением деталей заданного размера, необходимо постоянно производить точные измерения. Для этих целей существует богатое разнообразие измерительных приборов, таких как штангенциркули или микрометры. Все эти приборы позволяют измерять линейные размеры деталей с большой точностью – до сотых, а иногда и до тысячных долей миллиметра.
Разнообразие этих инструментов логически вытекает из следующего обстоятельства: детали, используемые в машиностроении, производстве разного рода заготовок, токарном и слесарном деле часто имеют сложную форму и сами по себе делятся на множество категорий. Например, плоские, имеющие форму уголка, с канавками, с отверстиями, с пазами и так далее. Для определения габаритов в каждом случае подходит один специфический инструмент, а другой может не подойти.
В этой статье мы рассмотрим один из таких специализированных приборов – нутромер индикаторный, предназначенный для точного определения внутренних размеров.
Описание
Индикаторный нутромер незаменим в тех случаях, когда нужно измерить диаметр отверстия, трубы (особенно в тех местах, куда сложно добраться со штангенциркулем), или расстояние между стенками паза. То есть любые внутренние линейные размеры детали.
Здесь мы рассматриваем механический вариант прибора. Это значит, что в роли отсчётного устройства выступает индикатор часового типа, именно он отвечает за точное определение расстояния между измерительным стержнем и наконечником.Снять показания довольно просто, измеряемое значение определяется положением стрелки на круговой шкале, но перед непосредственным измерением нужно ещё подобрать правильный измерительный стержень и выставить ноль на индикаторе. Более подробно о том, как правильно выполнять измерения индикаторным нутромером, смотрите ниже.
Существует также цифровой вариант инструмента (когда функции отсчётного механизма выполняет компьютер).
Из других модификаций нутромеров следует отметить рычажные и микрометрические. Последние позволяют производить замеры с большей точностью.
Устройство
Чтобы понимать, как правильно выполнять замеры, нужно разбираться в устройстве прибора. Конструкция данного инструмента включает отсчётное устройство, ручку, корпус, а также стержень (который вставляется и вынимается, может быть заменён на другой) и наконечник.
Как уже говорилось, отсчётным устройством может быть индикаторная или цифровая головка. Для индикаторных устройств необходимо проводить настройку этой отсчётной головки перед каждым замером (устанавливать ноль).
Ручка – это прокладка из материала с низкой теплопроводностью. Её функция состоит в том, чтобы препятствовать распространению тепла от руки человека, держащего инструмент, на измерительные части прибора. Для приборов с ценой деления 0,001 и 0,002 даже эти микроизменения вследствие теплового расширения могут оказать влияние на результат измерения.
Корпус – это трубка, внутри которой находится шток. Он посредством Г-образного рычага сообщает отсчётному устройству (с которым соединён пружиной) о любом изменении положения измерительного стержня.
Стержень и наконечник расположены перпендикулярно корпусу и упираются в стенки измеряемой полости во время замера. Расстояние между их концами при этом является искомым. Эти части, согласно ГОСТу, должны быть изготовлены из закалённой стали или из твёрдых сплавов.
Рассмотрим подробнее сам индикатор, в особенности его шкалу. На самом деле их две: большая шкала имеет цену деления 0.01 мм (или меньше, в зависимости от модели), а маленькая показывает, сколько полных оборотов по большой шкале сделала стрелка, считая от нулевого деления. При этом сумма делений большой шкалы составляет 1 мм.
Каждый нутромер имеет определённый диапазон измерений. Он зависит, во-первых, от хода штока (который обычно составляет 10 мм). Во-вторых, на диапазон влияет стержень – в комплект любой модели входит несколько стержней и вставок, чтобы можно было производить замеры в более широком диапазоне.
Здесь имеет смысл сделать важное практическое замечание. При выборе нутромера проверьте все измерительные стержни разной длины, входящие в комплект. При вворачивании стержня в отверстие инструмента он должен, во-первых, не обнаруживать никакого люфта, когда уже установлен в рабочее положение. И вторым важным требованием является его точная ориентированность в нужной плоскости. То есть он должен соответствовать направлению оси второго (неподвижного) стержня.
Требования
Технические требования для данной категории измерительных приборов определяет ГОСТ 868-82.
К основным техническим характеристикам нутромеров индикаторного типа относятся:
- диапазон измерений;
- измерительное усилие и усилие центрирующего устройства;
- предел допустимой погрешности.
Также ГОСТ описывает методы контроля, испытаний и поверки приборов.
Диапазоны измерений нутромера зависят от измерительного стержня, используемого при замерах. Наиболее точные измерения осуществляются в диапазонах 6-10, 10-18, 18-50 мм. В этих пределах погрешность 0.008-0.012 мм.
Показатель максимально допустимой погрешности зависит также и от класса точности инструмента (класс 1 либо класс 2).
Для замеров более крупных габаритов используются нутромеры и измерительные стержни с диапазоном от 50 мм до 1000. Для наибольших диапазонов допустима погрешность 0.014.
Все вышеназванные значения относятся к приборам с ценой деления 0.01 мм. Для нутромеров с ценой деления 0.001 и 0.002 мм действует ГОСТ 9244-75. Эти инструменты действуют в очень малых диапазонах измерений – 2-3, 3-6, 6-10 и 10-18 мм. Их максимальная глубина измерений – от 12 до 250 мм.
Измерительное усилие нутромера обеспечивается встроенной пружиной. Оно не должно быть больше тех максимальных значений, которые приведены в ГОСТе (300-900 сН), иначе от превышения этого усилия будет увеличиваться и погрешность измерений.
В конструкцию нутромера входит центрирующий мостик, который обеспечивает автоцентрирование инструмента во время замера. То есть вам не нужно выравнивать прибор вручную, достаточно просто опустить его в отверстие и поддерживать (не давить). Предел нормального усилия центрирующего устройства установлен в пределах от 420-600 сН до 950-1600 сН в зависимости от диапазона.
Виды
Рассмотрим основные разновидности нутромеров. Как уже говорилось, кроме механических устройств есть категория приборов, в которые устанавливается электронный отсчётный блок. Хотя они стоят дороже и не обладают такой долговечностью, пользоваться ими намного удобнее.
При замерах с использованием электронных нутромеров используется метод сравнения с установочной мерой.
Важно, чтобы установочная мера была в пределах диапазона измерения.
В противоположность этому типу другая разновидность нутромеров – микрометрические – предназначены для внутренних измерений по абсолютному методу. Их главной особенностью является наличие микрометрической головки в качестве отсчётного устройства.
Согласно ГОСТу, погрешность микрометрических нутромеров не превышает 0.006. Во многом, что касается микрометрического винта, барабана, снятия показаний техника измерений с помощью этой разновидности нутромеров похожа на работу микрометром.
Отдельно стоит отметить рычажный нутромер. Он отличается от остальных и конструкцией, и принципом действия. В качестве его отсчётного устройства также выступает индикатор (хотя есть и цифровые модели). Из плюсов – небольшие габариты и вес, точность. Благодаря рычажному механизму производить замеры и регулировать расстояние между измерительными стержнями инструмента достаточно удобно.
Производители и лучшие модели
При выборе измерительного прибора лучше ориентироваться на продукцию от лидеров рынка, которую отличает наивысшее качество. Существует несколько десятков фирм, сделавших себе имя на производстве инструментов для высокоточных измерений. Назовём некоторые из них.
Японский бренд Mitutoyo – один из наиболее узнаваемых производителей микрометров, штангенциркулей и нутромеров. У них достаточно развит сегмент цифровых инструментов, но есть и хороший выбор механических. Например, индикаторные модели нутромеров с распространёнными диапазонами измерений – их можно отличить по маркировкам типа НИ 50-100, НИ 18-50.
Эти инструменты отличаются высокой точностью, особенно те, которые имеют цену деления 0.001 мм.
Высококачественные нутромеры выпускаются такими фирмами, как Mahr, Norgau. Проверенную дилерскую продукцию от этих и других зарубежных брендов в России можно купить, например, под торговой маркой «Калиброн».
Эта организация является официальным дилером многих крупных производителей измерительных инструментов за рубежом.
Вы можете рассмотреть и другие бренды, в том числе – отечественные и те, производство которых расположено на территории СНГ. Обычно их продукцию можно приобрести дешевле. Среди них можно выделить: Челябинский инструментальный завод (ЧИЗ), МетроСтандарт, Микротех (производство находится на Украине).
Конечно, при выборе инструмента важным фактором является не только производитель, но и конкретные нужды, для которых он будет использоваться, а также цена. Обращайте внимание на технические характеристики, которые поставщик указывает на сайте магазина, и избегайте покупать не лицензированную продукцию.
Как правильно пользоваться?
Техника работы нутромером зависит от его типа и диапазона измерения. Если у вас обычный индикаторный прибор, вам нужно опустить его в отверстие и двигать вверх-вниз до тех пор, пока измерительный стержень не окажется на том уровне, где вы хотите измерить поперечный размер отверстия.
При этом соблюдайте несколько требований. Прибор нужно настроить, установив его на ноль перед замером. Для этого может быть использовано калибровочное кольцо, как, например, в случае с цифровым нутромером, либо установочная концевая мера.
Также настройка инструмента с установкой шкалы на ноль может быть выполнена с помощью микрометра, если он у вас есть. Например, для проверки цилиндров (определения их внутреннего диаметра) вы можете сначала с помощью микрометра определить ширину гильзы с припуском 1 мм, выставить ноль на индикаторе нутромера и уже затем произвести точный замер.
Обратите внимание, что нутромер не требует давления и самостоятельно центрируется. Чтобы инструмент не застревал внутри детали, опускайте его в отверстие, плавно покачивая. Во время замера его нужно только поддерживать в нужном положении – обязательно за теплонепроницаемую ручку.
При использовании рычажного нутромера он аналогичным образом настраивается, шкала устанавливается на ноль.
Выполнить замер рычажным инструментом несколько проще – вы просто нажимаете на рычаг, сводя концы вместе, и вводите их в отверстие.
Передвинув их на достаточное расстояние внутри отверстия, вы можете плавно развести их, пока они не начнут упираться в стенки. Расстояние между измерительными концами прибора будет показано на циферблате.
Для получения безукоризненно точных результатов измерения перед работой стоит выполнить поверку (калибровку) прибора. Она должна проводиться при температуре от 15 до 25С при нормальной влажности 38-78%. Инструмент должен быть подвергнут очистке моющим средством или бензином.
Методика поверки состоит из внешнего осмотра, чтобы исключить дефекты измерительных частей. Далее следует ряд контрольных измерений с помощью набора калибровочных колец разных номинальных размеров.
Наконец, мы рекомендуем пользоваться инструкцией к вашему прибору и в идеале производить не одно измерение, а несколько (а затем складывать результаты и брать среднее арифметическое от их суммы), чтобы избежать случайной ошибки и минимизировать погрешность.
Особенности индикаторных нутромеров смотрите в следующем видео.
как пользоваться трехточечным устройством по ГОСТу и как настроить штихмас с боковыми губками?
Микрометрические инструменты отличаются особой точностью. Их используют в тех отраслях производства, где погрешность измерений не должна превышать нескольких тысячных долей миллиметра. К таким приборам относятся микрометры, некоторые виды штангенциркулей и глубиномеров, а также разновидность нутромера, которая будет рассмотрена в этой статье.
Для тех, кто впервые сталкивается с таким понятием: нутромер – это прибор для измерения внутренних линейных размеров, например, отверстия или паза. При этом вы измеряете не глубину, а именно размеры поперечного сечения этого отверстия.
Обратите внимание: хотя с помощью нутромера с микрометрическим отсчётным устройством вы можете выполнять замеры с очень высокой точностью – до нескольких микрометров, результат во многом зависит от правильности процедуры измерений. Прибор должен быть исправен, откалиброван (установлен на ноль с помощью установочной меры), укомплектован удлинителем нужного размера.
Устройство
Микрометрический нутромер, или штихмас, состоит из отсчётного устройства и измерительных частей. Отсчётным устройством является микрометрическая головка, принцип работы которой сходен с действием микрометра.
Её основные составляющие – винтовая пара (один неподвижный винт и один подвижный), барабан, при вращении которого движется винт, а также стопорное устройство. Барабан соединён с винтом посредством специального колпачка. На барабане расположен нониус кругового типа, цена деления у большинства моделей – 0,01 мм. Также в устройство входит стебель, к которому крепится измерительный наконечник. Конструкция прибора может различаться в зависимости от диапазона измерений.
Например, у микрометрических нутромеров с диапазоном больше 2500 мм есть дополнительный часовой индикатор.
Поскольку микрометрическая головка имеет сравнительно небольшой предел измерений (13 или 25 мм), для неё изготавливаются специальные удлинители, которые входят в комплект инструмента и позволяют расширить диапазон измерений до необходимого. Каждый удлинитель маркирован специальным обозначением, указывающим его длину.
Как и любой нутромер, штихмас должен быть настроен перед проведением измерений.
Для установки шкалы головки на ноль используется специальная установочная мера, которая входит в комплект прибора. Она имеет форму скобы; для калибровки нутромера нужно ориентироваться на её внутренний линейный размер. Помимо круговой шкалы нониуса, по которой отсчитывают сотые доли миллиметра, у прибора есть продольная шкала. Она нужна для того, чтобы определять целую часть искомого значения и дробную до 0,5 мм.
Назначение
Данный инструмент предназначен для точного определения внутренних размеров, когда недостаточно точности обычного штангенциркуля. Микрометр, который имеет такую же степень точности, также широко используется на производстве и в различных мастерских, но им не всегда удобно работать.
Хороший пример – определение диаметра цилиндра в автомобильном двигателе. Его нельзя измерить микрометром, а значение должно быть определено с большой точностью, если речь идёт, скажем, о выявлении брака или диагностике степени износа. Диаметру цилиндра достаточно измениться всего на несколько сотых миллиметра в процессе эксплуатации двигателя, и у поршня появится люфт, который вскоре приведёт к неисправности.
Метод измерения нутромером с микрометрической головкой в подобных случаях довольно прост. Достаточно всего лишь произвести установку шкалы на ноль и подобрать подходящий удлинитель из набора.
Классификация
Данная разновидность прибора имеет, в свою очередь, несколько различных классификаций. Рассмотрим основные из них, их особенности и преимущества. Это следующие виды нутромеров с микрометрической отсчётной головкой:
- трёхточечный;
- с боковыми губками.
Неудобной особенностью штихмаса может показаться отсутствие автоцентрирования. Чтобы найти правильный размер, прибор приходится устанавливать в требуемое положение вручную.
Эта проблема решена в конструкции трёхточечного нутромера, который центрируется в любом отверстии, цилиндре или трубе автоматически. У него есть три выдвижных стержня. При замере все три должны коснуться стенок измеряемой полости. Это достигается простым вращением барабана с трещоткой-стопором, и уже не нужно вручную центрировать прибор.
Нутромеры с боковыми губками значительно более универсальны, чем обычные. По сути, это микрометры с функцией измерения внутренних размеров. При необходимости с помощью такого прибора вы можете измерить и внешние габариты детали, зажав её между губками инструмента. Одна из них неподвижно крепится к стеблю, а другая движется при вращении барабана.
Различные модификации нутромера микрометрического типа различаются по диапазону измерения.
Рабочий диапазон инструмента указывается специальной маркировкой. Например, НМ 50-600 – это прибор с диапазоном измерений от 50 до 600 мм. Соответственно, маркировка НМ 75-600 означает, что с помощью этой модели нутромера можно измерять в диапазоне 75–600 мм.
Технические условия эксплуатации
Технические требования и условия регламентирует ГОСТ 10-88. Данный технический норматив определяет следующие принципиально важные параметры, которые должны соответствовать табличным данным для обеспечения правильной эксплуатации:
- диапазон измерения;
- предел допустимой погрешности;
- номинальный размер установочной меры и другие параметры, такие как комплектность и маркировка.
Установленные ГОСТом диапазоны измерений – это 50–75 мм, 75–175 мм, 75–600 мм (приборы с этими диапазонами работают с точностью до 3 мкм), 150–1250 мм, 600–2500 мм (погрешность не более 4 мкм), 1250–4000 мм и 2500–6000 мм (погрешность 0,01 мм). ГОСТ указывает на то, что микрометрические головки моделей с диапазоном измерения более 2500 мм должны оснащаться часовым индикатором.
Важным техническим параметром является номинальный размер установочной меры, так как его точное соответствие табличным данным напрямую влияет на правильность калибровки инструмента.
Для приборов с диапазоном измерения до 50 мм установочная мера должна иметь номинальный размер 63 мм, до 75 мм – 75 мм, до 150 мм – 150 мм, до 600 мм – 150 мм и до 1250 мм (так же, как и до 2500 мм) – 350 мм. При этом для всех номинальных размеров определено максимальное допустимое отклонение – от 1,5 до 6 мкм.
Измерительный наконечник нутромера должен иметь сферическую форму. ГОСТ предоставляет таблицу его радиусов: от 12 до 60 мм в зависимости от диапазона измерений. Точность замера напрямую зависит от стопорного устройства. При работе нутромером микрометрический винт неподвижно фиксируется специальным стопорным устройством, при этом, согласно технической спецификации, размер не должен меняться более чем на 0,002 мм.
Следует помнить, что микрометрическая винтовая пара со временем изнашивается. Её срок эксплуатации, определённый ГОСТом, – 8 лет.
В разделе о комплектности указано, что к каждому экземпляру прибора должен прилагаться набор удлинителей (маркированных порядковыми номерами и указанием номинального размера) и установочная мера. Также в комплект входит державка для проведения измерений в глубоких отверстиях (где до нужного места нельзя достать просто рукой).
Как настроить?
Рассмотрим, как настроить нутромер, имеющий микрометрическую головку, измерительную винтовую пару и стандартный набор удлинителей. Кроме перечисленного, вам понадобятся установочная мера и рабочая таблица подбора удлинителей. Хотя при её отсутствии вы можете подбирать удлинители в порядке убывания номинальной длины, указанной в маркировке.
Прежде всего проверьте, откалиброван ли нутромер.
Для этого поместите микрометрическую головку в установочную меру. Поворачивайте барабан до тех пор, пока поверхности головки не будут упираться в губки установочной меры. Если в этом положении продольная черта, которая находится на стебле прибора, не совпадает с нулём на нониусе, то нутромер нужно настроить. Для этого отверните контргайку, фиксирующую барабан, и поворачивайте его, пока ноль на нём не придёт в соответствие с продольной чертой на стебле. После этого гайку следует затянуть снова.
Отдельная инструкция описывает порядок действий, необходимый для настройки нутромера с боковыми губками. Эта процедура похожа на калибровку микрометра.
Чтобы проверить, откалиброван прибор или нет, вращайте барабан, сводя губки вместе. Для инструментов с большим диапазоном измерений вам придется свести боковые губки через концевую меру соответствующей длины. После их сведения в крайнее положение (до упора) аналогичным образом проверьте, совпадает ли ноль на круговой шкале с продольной чертой стебля.
Если ноль не совпадает, выполняется калибровка. Микрометрический винт фиксируется стопором, барабан освобождается путём ослабления контргайки, ноль устанавливается в нужное положение. После этого нужно опять зафиксировать барабан. В зависимости от того в каком диапазоне вы собираетесь производить замеры, установите нужный удлинитель.
Как пользоваться?
После того как прибор настроен, вы можете приступить к измерениям. Нутромер вводится в измеряемое отверстие.
Обратите внимание, что держать его нужно за специальную теплонепроницаемую ручку на барабане.
Для нутромеров с большим диапазоном измерений (более 300 мм) такие же теплонепроницаемые прокладки поставляются и для удлинителей.
Поворачивайте барабан, пока измерительные поверхности не соприкоснутся со стенками измеряемого отверстия. Инструмент следует слегка покачивать, чтобы он занял положение, соответствующее диаметру этого отверстия. Если у вас трёхточечный нутромер, беспокоиться об этом не придётся.
Когда барабан нутромера прокручен до нужного положения, нужно зафиксировать винт стопором и извлечь прибор. Чтобы узнать искомый размер, складывают значение на шкале нониуса с длиной микрометрической головки и номинальным размером удлинителя, указанным в его маркировке.
Обратите внимание, что во время измерения нутромер не должен попасть в перекос или застревать между стенками полости, которую вы измеряете.
Сам микрометрический вид также может застревать при попадании пыли и ржавчины. Ещё до измерений рекомендуем убедиться, что микровинт движется плавно и без рывков.
Измерительный наконечник и удлинитель не должны быть загрязнены, чтобы не увеличилась погрешность измерений. Для сохранения измерительных поверхностей в чистоте рекомендуется пользоваться специальными предохранительными накладками. Но даже при полном соблюдении правил выполнения измерений бывают ситуации, когда следует дополнительно проверить их правильность. Если вам нужна гарантия точности, воспользуйтесь другим (проверенным и откалиброванным!) нутромером или микрометром.
Распространённый способ самопроверки – сделать несколько замеров подряд, полученные результаты сложить и разделить на количество замеров.
Полученное значение – среднее арифметическое от результатов всех замеров – принять за итоговый размер. Таким образом вы сможете избежать случайной ошибки и в то же время усреднить влияние погрешности инструмента на результат замера.
Мы рассмотрели, как работает нутромер с микрометрической отсчётной головкой и как им пользоваться. Эти знания принципиально важны для специалистов-слесарей, токарей, инженеров. Также вам следует использовать по возможности только оригинальные инструменты с сертификатом соответствия приведённым техническим стандартам.
В следующем видео представлен обзор нутромера микрометрического НММЦ-2,5.

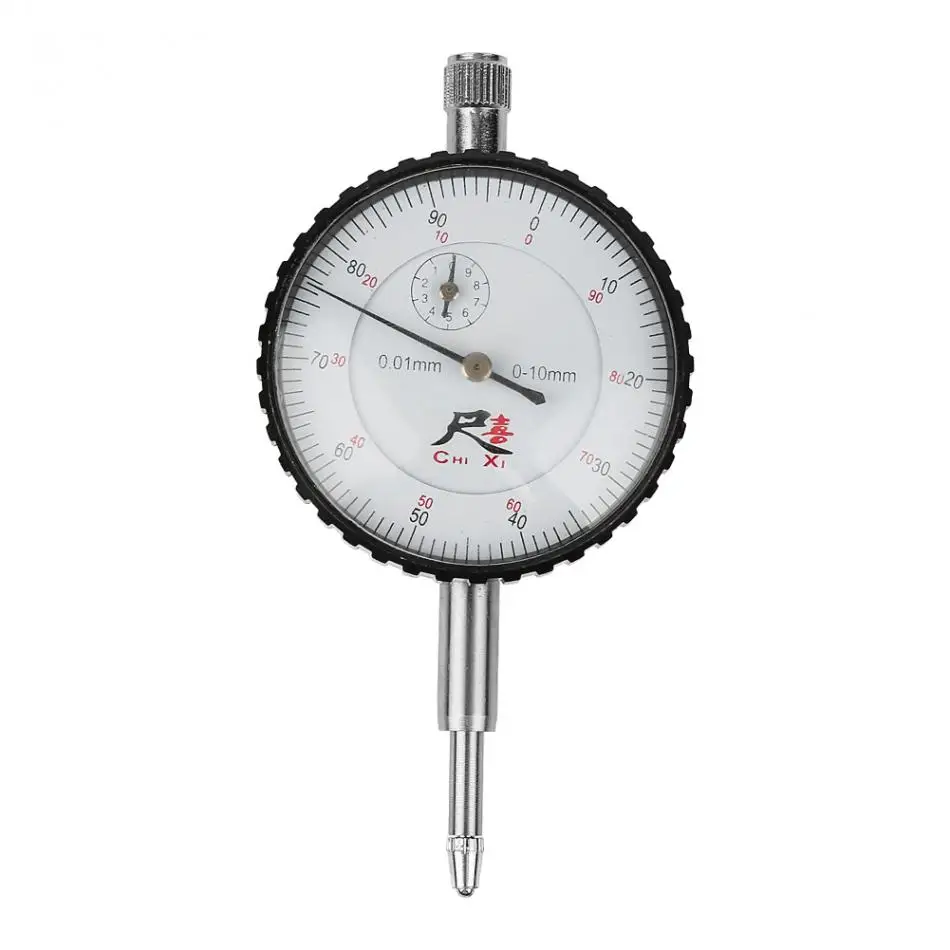

50 мм 160 мм Циферблат калибра 0,01 мм Точность Внутренний диаметр Измерительный инструмент Датчик внутреннего диаметра | |

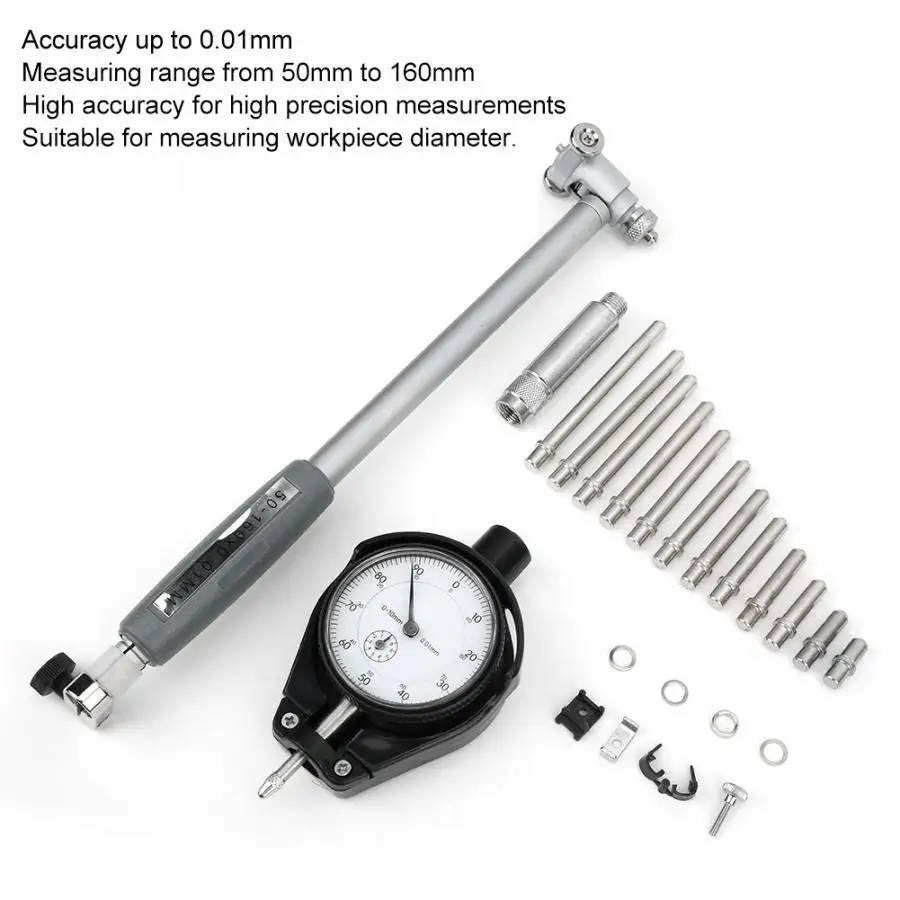

2. Точность до 0,01 мм, диапазон измерения от 50 мм до 160 мм.

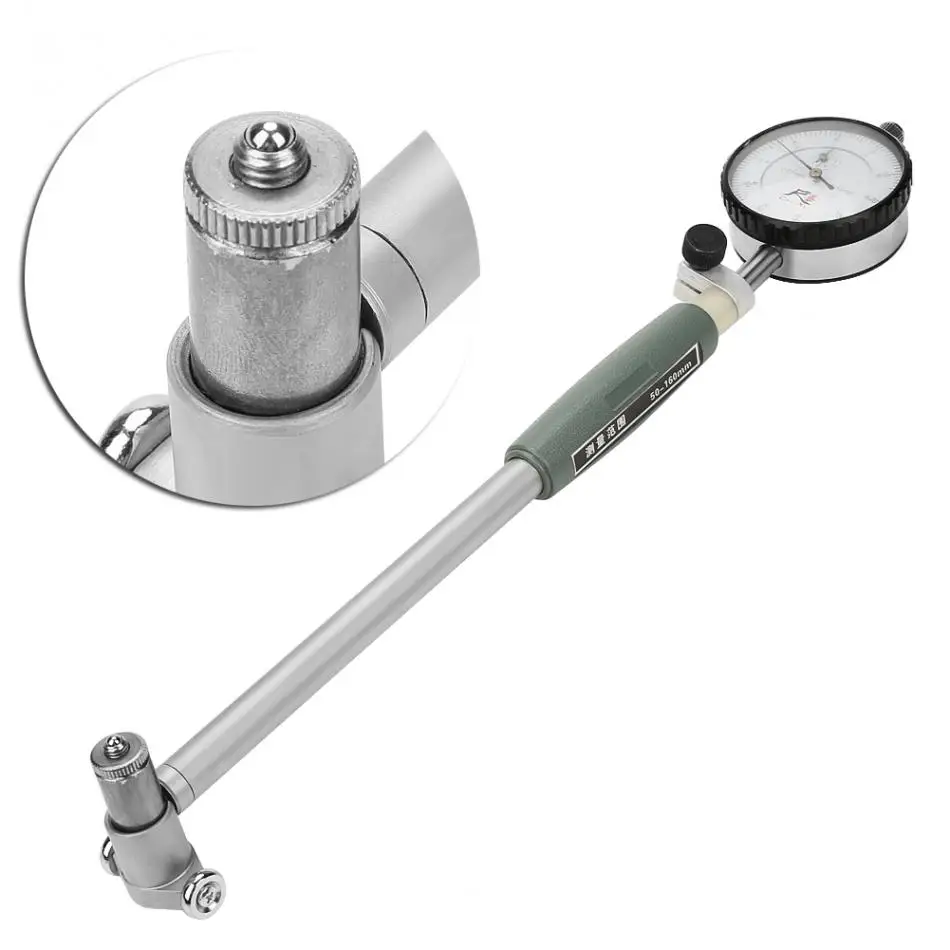

3. Один конец измерительной головки представляет собой подвижный зонд, а другой конец - сменный зонд, который изменяется в зависимости от измеренной апертуры.
4. Высокая точность измерений.
5. Подходит для измерения диаметра заготовки.
,Измеритель диаметра отверстия

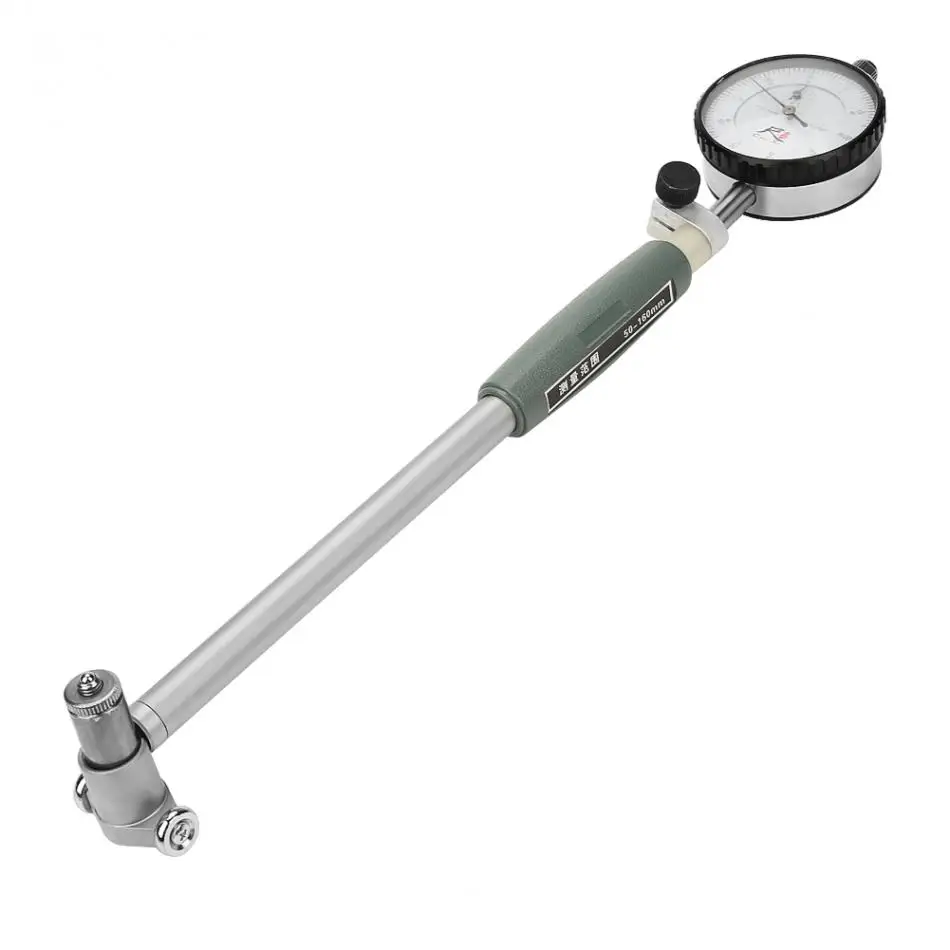

Измеритель внутреннего диаметра 50 мм - 160 мм Инструмент для измерения внутреннего диаметра с точностью 0,01 мм
Особенность:
1. Изготовлен из высококачественной нержавеющей стали и пластика, имеет высокое качество и длительный срок службы.2. Точность до 0,01 мм, диапазон измерения от 50 мм до 160 мм.
3. Один конец измерительной головки представляет собой подвижный зонд, а другой конец - сменный зонд, который изменяется в зависимости от измеренной апертуры.
4. Высокая точность измерений.
5. Подходит для измерения диаметра заготовки.
Спецификация:
Состояние: 100% новый
Тип изделия: Циферблат калибра
Длина: прибл. 33 см / 12,99 дюймов
Диапазон измерения: 50-160 мм / 1.97 "-6,30"
Точность: 0,01 мм
Материал: нержавеющая сталь и пластик

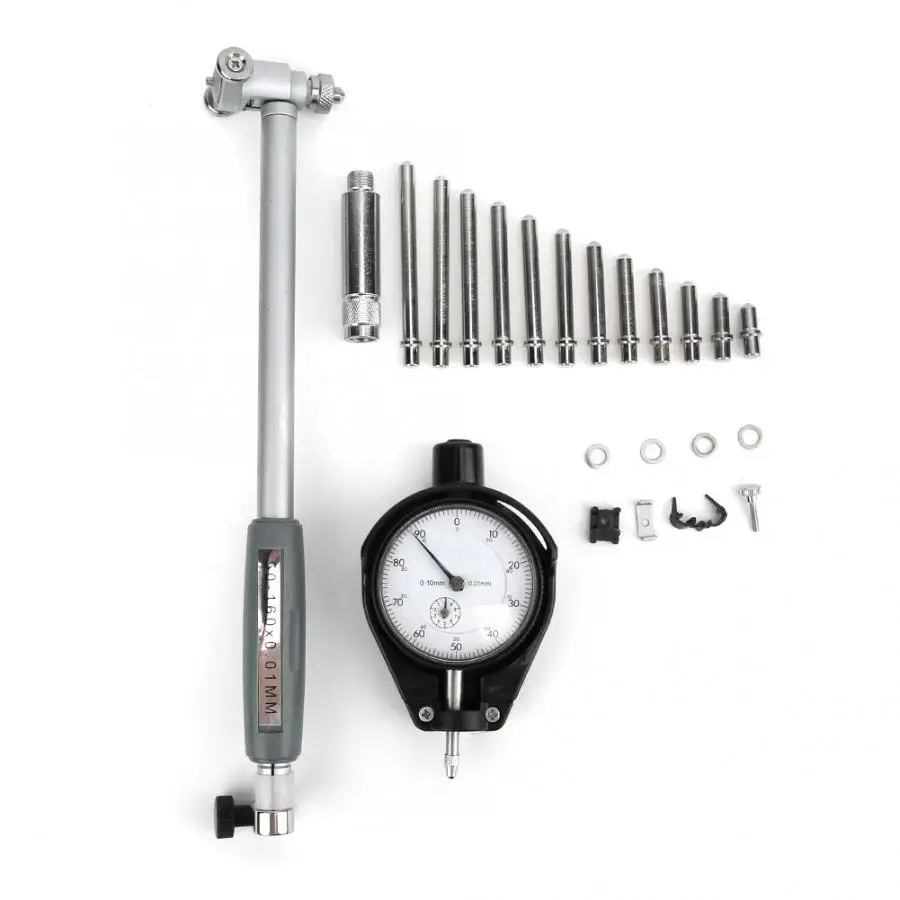

Список пакетов:
1 х Цилиндрический калибр
12 х зонд
2 комплекта аксессуаров
1 х аксессуары
1) Мы принимаем Alipay, западное соединение, TT.Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.
О доставке
1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем на подтвержденный заказ адреса. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим элементом и предназначены для вашей справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ обеспечивается несущей и исключает выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом.Наша цель - удовлетворение клиентов!
7. В связи со складским состоянием и разницей во времени, мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.
8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.
9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. Спасибо
Возврат и Возврат
1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress.ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если продукт (ы) не так, как рекламируется.
Об отзывах
Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!
,Измеритель диаметра отверстия
50 160MM Индикатор шкалы внутреннего диаметра Измерительный цилиндр двигателя Набор инструментов Высокая точность new | |
,
Цилиндрический калибр 50-160MM Индикатор диаметра Измерительный цилиндр Набор инструментов
Диаметры отверстий используются для измерения внутренних размеров рабочего с помощью сравнительного метода. Эти серии калибровочных отверстий оснащены надежным направляющим защитным мостом, который может точно и самоцентрироваться, диапазон измерения составляет 50-160 мм
Особенности:
- Скважины используются для измерения внутренних размеров рабочего сравнительным методом.
- Эти калибры серии оснащены надежным направляющим защитным мостом, который может быть точно центрирован и надежен.
- Подвижная шпилька с одной стороны и взаимозаменяемая с другой стороны, которая служит для настройки диаметров отверстий.

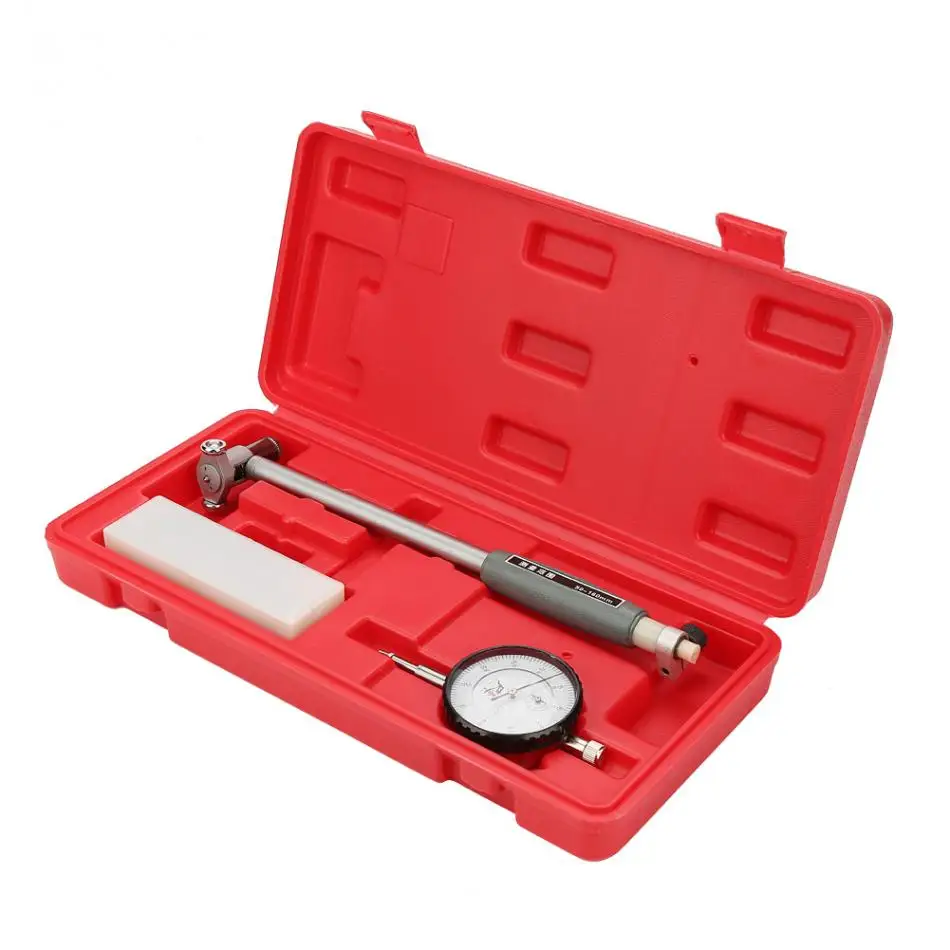

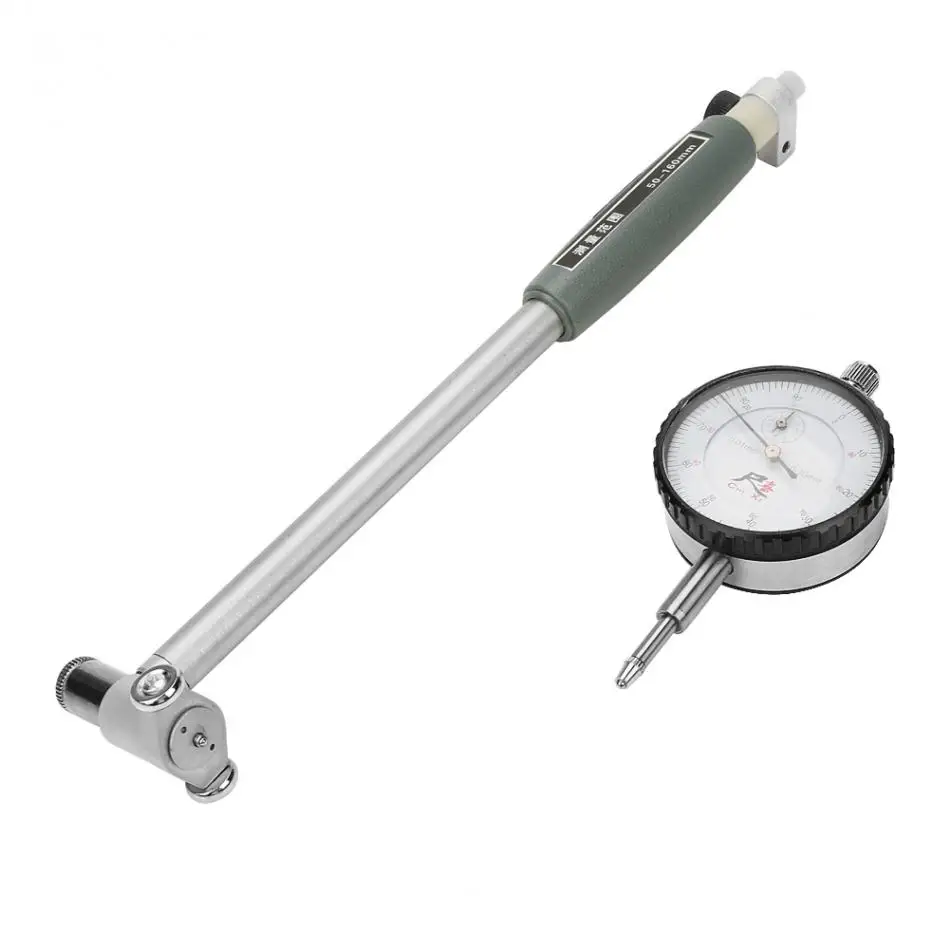

- Диапазон измерения этого циферблатного датчика составляет 50-160 мм
- Легко измерить, и с высокой точностью, которая составляет 0,01.
Спецификация:
Материал: металл
Тип: шкала внутреннего диаметра
Диапазон измерения: 50-160 мм
Точность: 0.01
Размер: s на рисунке показано
Вес: ппр. 815 г / 28,7 унций

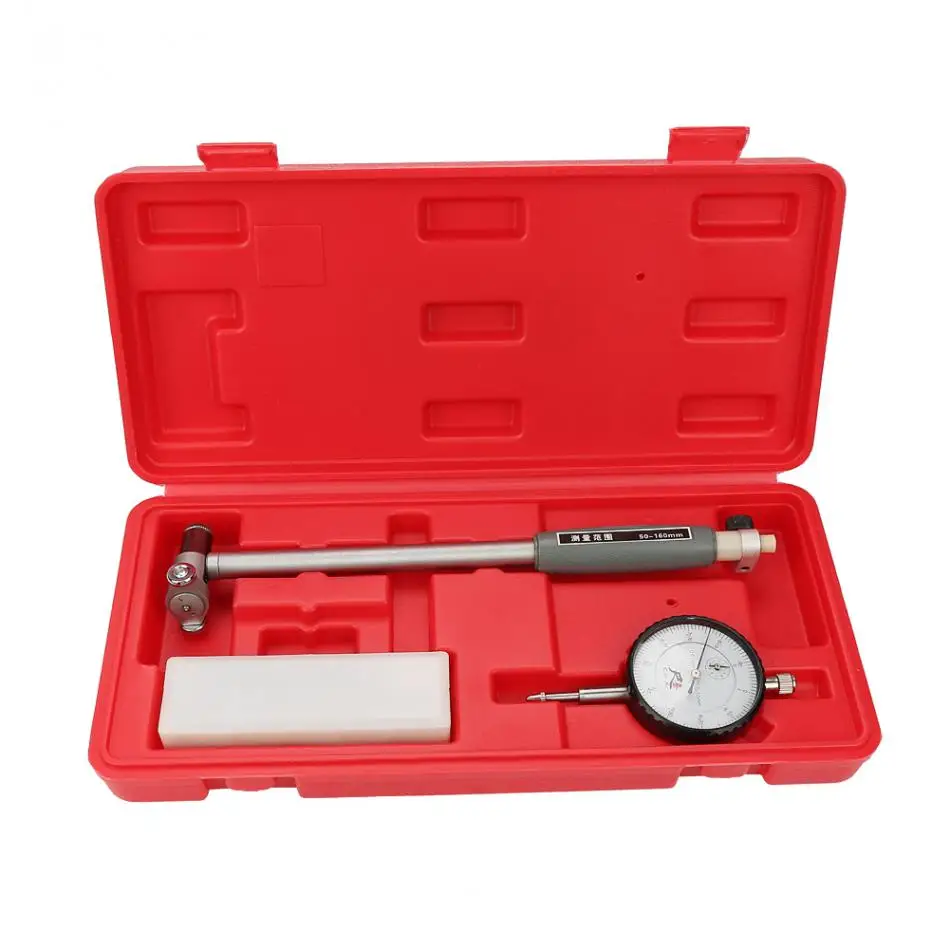

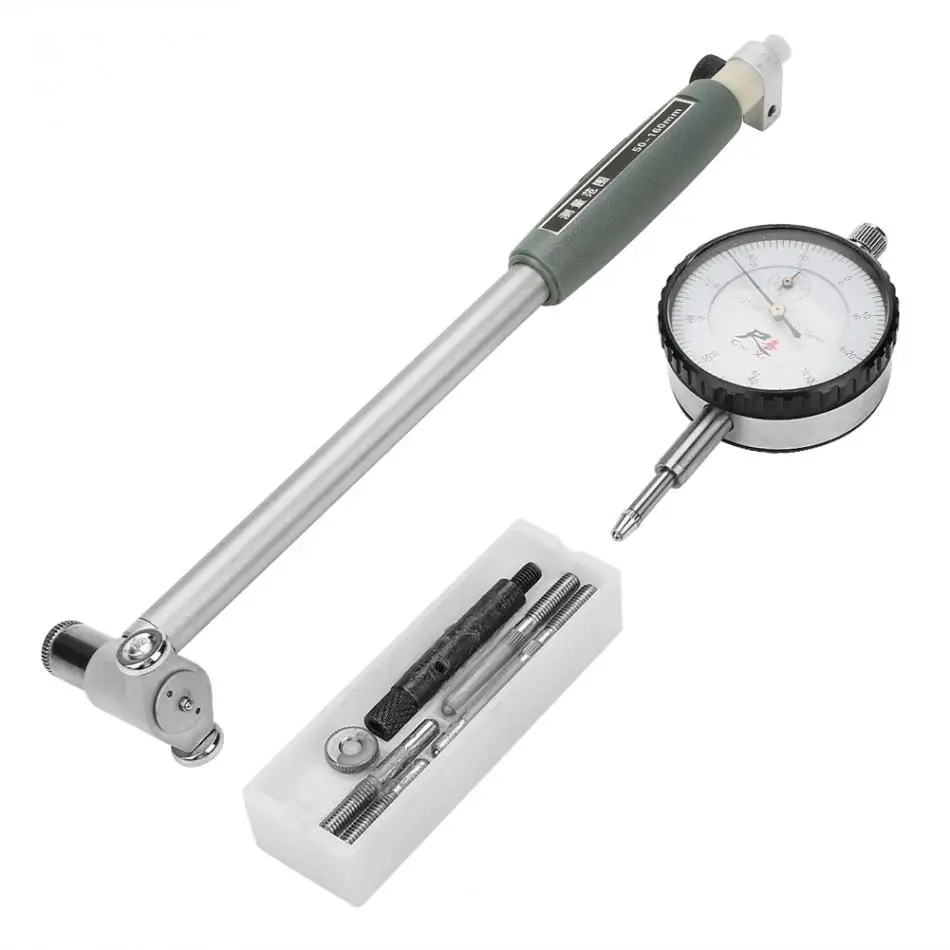

Список пакетов:
1 * Диаметр отверстия шкалы
1 * Удлинитель
1 * мелкие детали
5 * Измерение
2 * бо
Об обратной связи
Если вы удовлетворены нашими продуктами, пожалуйста, дайте нам 5 звезд
Ваше удовлетворение и положительные отзывы очень важны для нас.Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими услугами. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения оплаты. Если вы недовольны своими товарами, пожалуйста, свяжитесь с нашей службой поддержки.
Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы не знаем о них!
Оплата
1) Мы принимаем липай, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия, подождите несколько минут и повторите попытку Платежи должны быть завершены в течение 3 дней.
О доставке
1. Доставка по всему миру. (За исключением некоторых стран и PO / FPO)
2.Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только подтвержденный заказ платья. Ваш заказ должен соответствовать вашему отгрузочному платью.
4. Показанные изображения не являются общепринятыми и приведены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы будем отслеживать пересылку и скоро ответим вам.Наша цель - удовлетворение клиентов!
7. Из-за разницы во времени и на складе мы отправим ваш товар с нашего первого склада для быстрой доставки.
8. Мы продавец не несем ответственность за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.
9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. спасибо
Возврат и возврат
1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения.Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАС ВОЗВРАТ ИЛИ ЗАМЕНУ. НЕТ ИСКЛЮЧЕНИЙ! Стоимость доставки несет как продавец, так и покупатель пополам.
2. Все возвращенные товары ДОЛЖНЫ БЫТЬ в упаковке, и ВЫ ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер для отслеживания доставки, конкретную причину возврата и свой номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ МОНТАЖНУЮ ЗАЯВКУ, после получения товара в его состоянии и в упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОРОТА Покупатель и продавец отменяют транзакцию с Aliexpress.ИЛИ, вы можете выбрать замену.
4. Мы возьмем на себя стоимость доставки, если товар (ы) не был (а) поставлен (а).
,

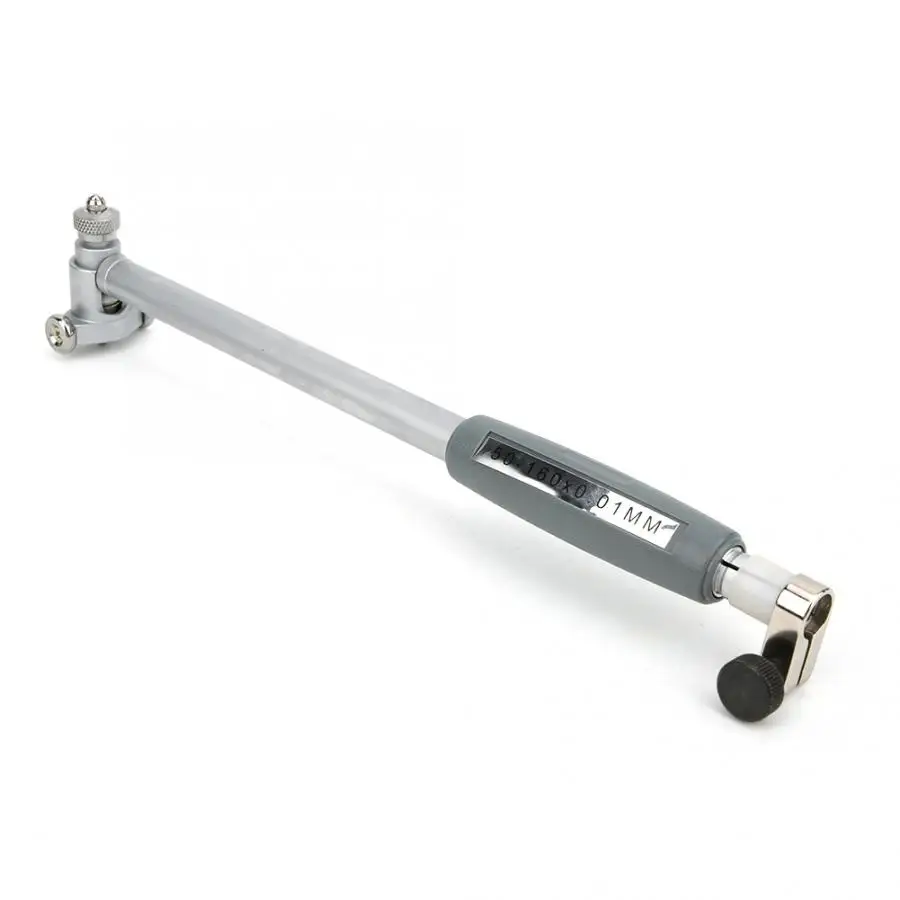

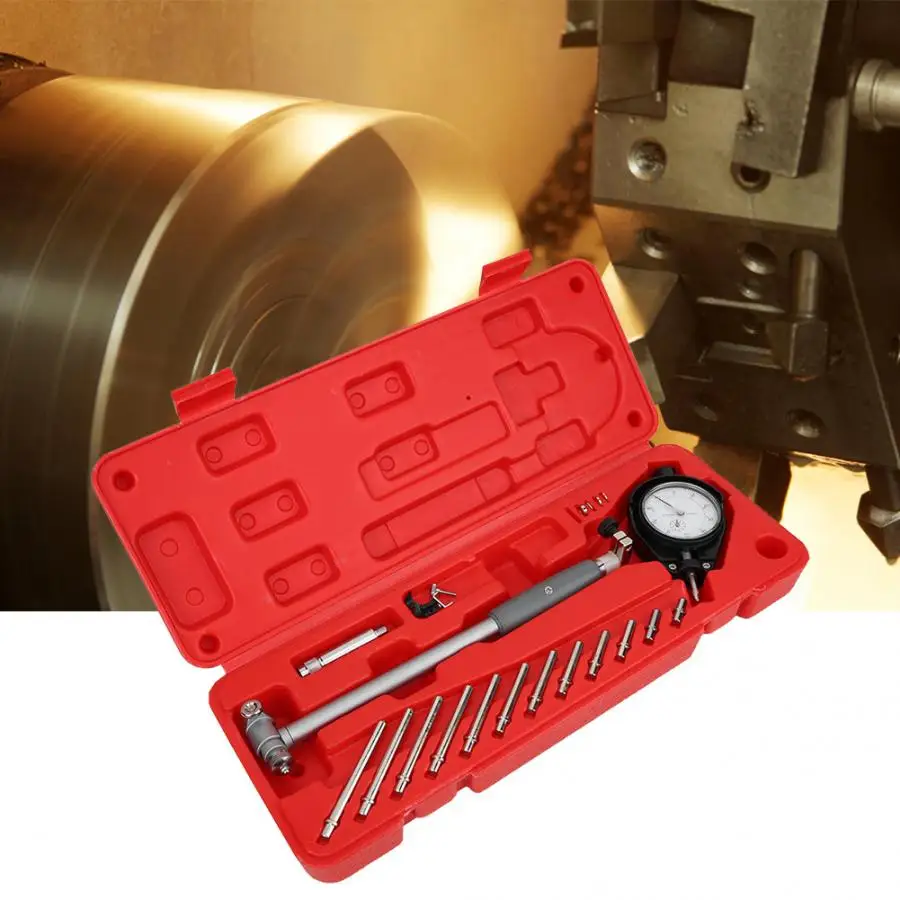

Индикатор с отверстием для набора 50 мм Датчик с отверстием для набора 160 мм Точность 0,01 мм Индикаторы внутреннего диаметра Прецизионный измерительный инструмент | |
2. Точность до 0,01 мм, диапазон измерения от 50 мм до 160 мм.
3. Один конец измерительной головки представляет собой подвижный зонд, а другой конец - сменный зонд, который изменяется в зависимости от измеренной апертуры.
4. Высокая точность измерений.
5. Подходит для измерения диаметра заготовки.
Индикатор с круговым отверстием 50-160 мм Датчик с круговым диаметром 0,01 мм Точность Внутренний диаметр Индикаторы Прецизионный измерительный инструмент
Особенность:
1. Изготовлен из высококачественной нержавеющей стали и пластика, имеет высокое качество и длительный срок службы.2. Точность до 0,01 мм, диапазон измерения от 50 мм до 160 мм.
3. Один конец измерительной головки представляет собой подвижный зонд, а другой конец - сменный зонд, который изменяется в зависимости от измеренной апертуры.
4. Высокая точность измерений.
5. Подходит для измерения диаметра заготовки.
Технические характеристики:
Состояние: 100% новый
Тип изделия: Диаметр отверстия для шкалы
Длина: прибл.33 см / 12,99 дюймов
Диапазон измерения: 50–160 мм / 1,97–6,30 ”

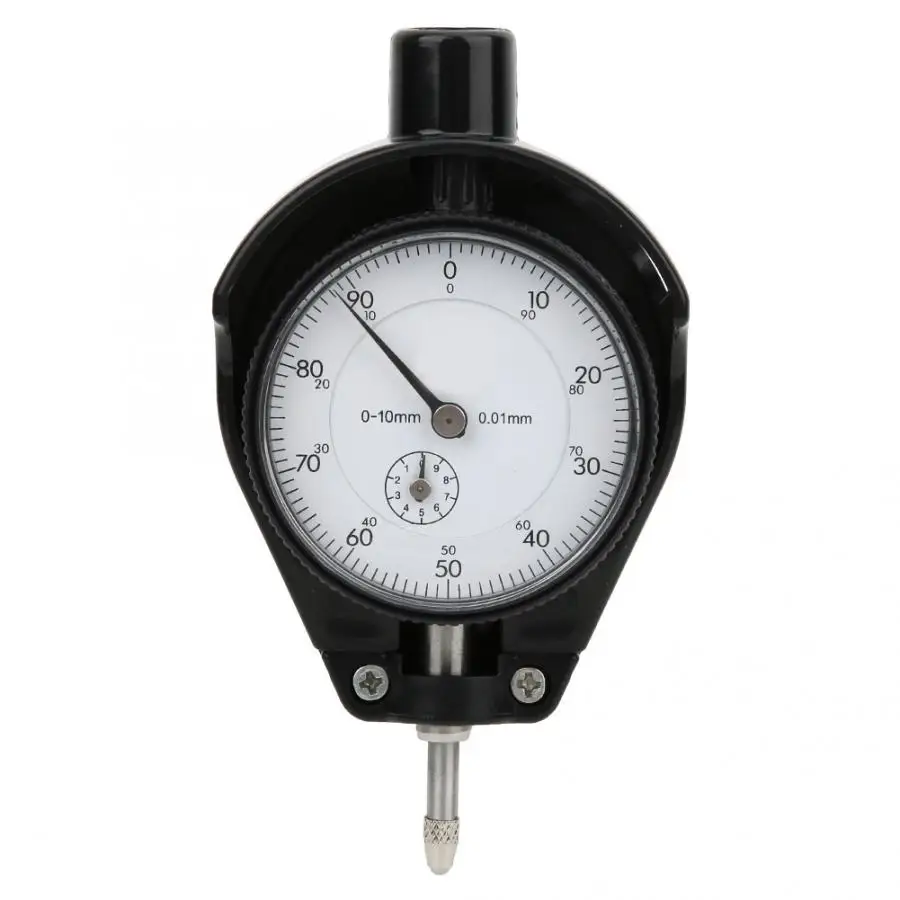

Точность: 0,01 мм
Материал: нержавеющая сталь и пластик

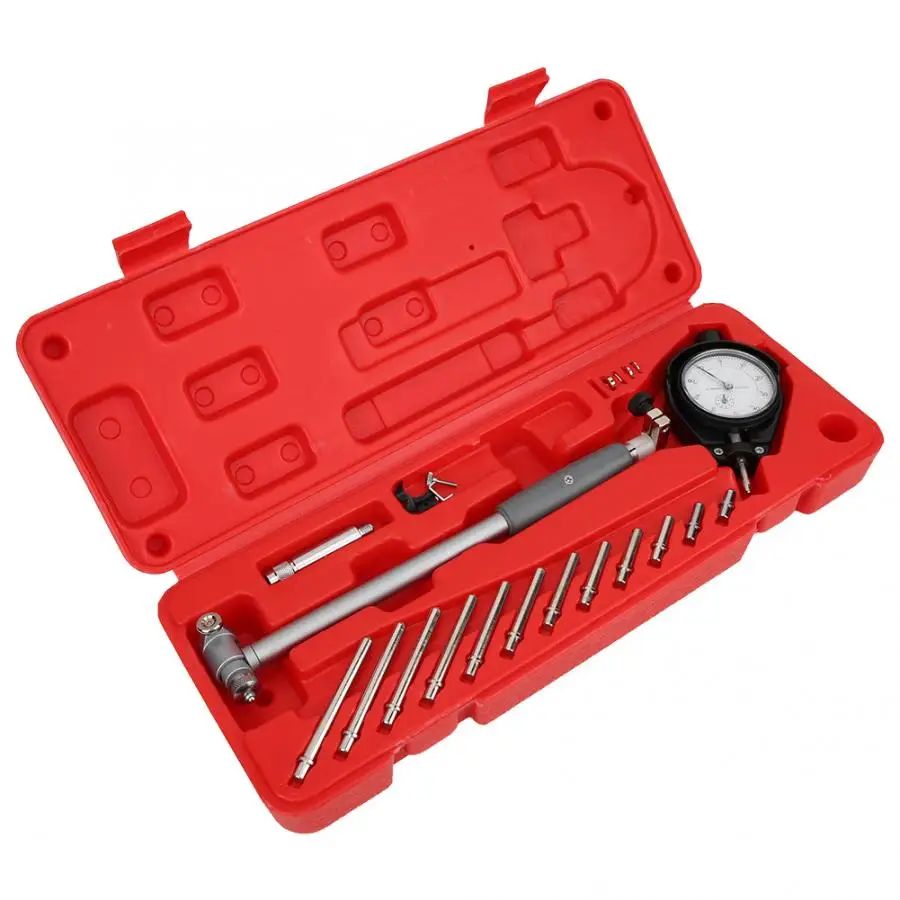

Список пакетов:
1 х Цилиндрический калибр
12 х зонд
2 комплекта аксессуаров
1 х аксессуары
1) Мы принимаем Alipay, западное соединение, TT.Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.
О доставке
1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы только грузим к адресам подтвердили заказ. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом.Наша цель - удовлетворение клиентов!
7. Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.
8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.
9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. Спасибо
Возврат и возмещение
1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress.ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не так, как рекламируется.
Об обратной связи
Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!
Инструменты машиниста по метрологии: Полное руководство Измерители с телескопическим отверстием
Измерительные инструменты для скважин
Измерительные отверстиямогут быть одной из самых сложных измерительных работ с ЧПУ. Мы уже видели, как использовать измерительные штифты для измерения небольших отверстий, но что делать с большими отверстиями?
Читайте дальше, чтобы узнать о арсенале инструментов, разработанных для измерения диаметра скважины.
Измерители с телескопическим отверстием
Комплект телескопических датчиков Mitutoyo для отверстий от 1/2 до 6 дюймов.Около $ 152,99 на Amazon…
Набор телескопических манометров является одним из первых инструментов для измерения диаметра отверстий, которые приобретает большинство пользователей ЧПУ. Набор Mitutoyo, который я описал выше, дороже, чем то, что покупает большинство машинистов, но есть способ безумия. Видите ли, для успешного использования Телескопических Калибров требуется немало усилий и техники. Наличие более хорошего набора Гейджей помогает, потому что они чувствуют себя лучше, хотя вам все равно нужно будет практиковать свою технику, пока она не станет точной и повторяемой.
Точность телескопического датчика
Если вы знаете, что делаете, и на это уходит тонна практики, вы можете измерить измеренные диаметры отверстий с точностью до нескольких десятых. Читайте дальше, чтобы убедиться, что вы понимаете, что нужно для освоения этих гаджетов.
Как использовать телескопические датчики
Идея телескопических датчиков - вставить их в отверстие. Отверстие заставляет их втягиваться, затем вы извлекаете их и измеряете расстояние до конца между точками контакта с помощью микрометра.Конец ручки имеет накатную ручку, которая управляет замком.
Звучит легко, правда? За исключением того, что вы должны сделать измерение, сохраняя при этом датчики по истинному диаметру и не взведенные каким-либо образом. На практике это делается с помощью своего рода качающего движения и одновременного использования замка.
Я отсылаю вас к одному из превосходных видео Suburban Tool, чтобы посмотреть, как это делается:
В идеале, играйте с несколькими отверстиями, размер которых вы точно знаете.Попробуйте работать с закрытыми глазами, пока не сможете получить точные повторяемые измерения.
Шариковые датчики
Набор шариковых инструментов Mitutoyo, от 3 мм до 13 мм. Около $ 106,00 на Amazon…
Шариковые датчики - близкие родственники телескопических измерительных приборов, предназначенных для небольших отверстий.
Диаметр отверстия для набора (калибр отверстия для набора)
Если бы у меня сложилось впечатление, что телескопические датчики трудно использовать последовательно, хорошо, потому что это правда.Так что же делать, если вы хотите более простой, хотя и более дорогой метод измерения отверстий?
Обычно ответом является использование калибровочного отверстия. Вот красивый (хотя и дорогой) набор для калибровки по шкале Mitutoyo:
Набор калибровочных отверстий Mitutoyo, диапазон от 0,7 до 6 дюймов. Около $ 875,14 на Amazon…
На практике вы устанавливаете датчик на правильные наковальни и другие насадки, соответствующие размеру вашего отверстия, вставляете его в отверстие и осторожно качаете, чтобы получить максимальное значение диаметра.
Точность калибровочного отверстия
Хороший циферблат калибра подходит для нескольких десятых долей, и они быстрее и требуют гораздо меньше прикосновения, чем телескопические датчики.
Ой, а как насчет стоимости?
Есть несколько способов, чтобы заполучить измерительные приборы без полного разрушения банка. Во-первых, вы можете просто купить размеры по мере необходимости. Калибровочный калибр Mitutoyo одного размера составляет менее половины стоимости комплекта. Во-вторых, вы можете преследовать eBay до тех пор, пока подержанная модель не появится по приемлемой цене.Наконец, вы можете исследовать более дешевые бренды.
бренды, такие как Fowler, стоят на 1/3 меньше, чем Mitutoyos.
Инди-суппорты
Это отличный магазинный инструмент для точного измерения отверстий:
Я написал статью об Indi-Calipers с более подробной информацией, но идея довольно проста. У вас есть две регулируемые точки с одним концом DTI. Отрегулируйте до ближайшего эталона (например, с помощью микрофона), считайте разницу на DTI, когда вы измеряете отверстие с помощью Indi-Caliper.
Простой, точный и относительно недорогой по сравнению с измерительными приборами.
,
