Как пользоваться нутромером – ПРОИНСТРУМЕНТ
Нутромеры — один из видов микрометров. Они разработаны для измерений внутри полостей в деталях. Полезны в тех случаях, когда определить размер требуемого элемента традиционными инструментами (линейкой, рулеткой, штангенциркулем) не удается, или требуется высокая точность измерения. Приборами контролируют внутренний диаметр гильз в двигателях, калибр оружия, размер цилиндров гидравлических машин.
Международная систематизация этих узкоспециализированных измерительных инструментов по типам отсутствует. Их разделяют на группы по нескольким признакам. По конструктивным особенностям нутромеры бывают цанговые, шариковые; по способу снятия показаний: механические, стрелочные, цифровые; по методу измерений — относительные, абсолютные; по типу контакта с плоскостью деталей — кромочные.
Наибольшее практическое распространение получила типология, учитывающая особенности конструкции, назначение нутромеров:
- механические;
- индикаторные (стрелочные).

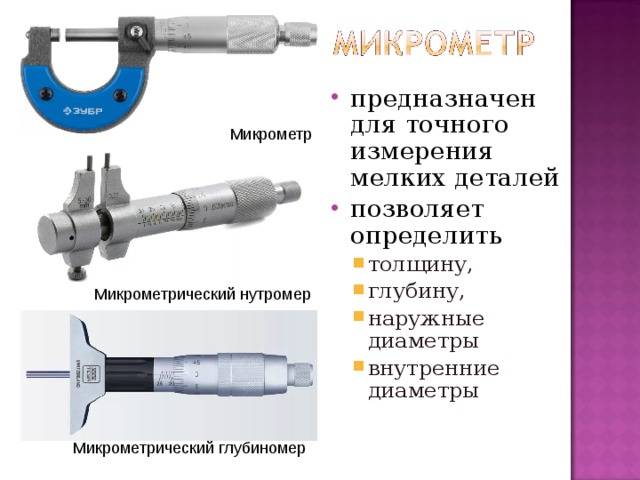

Основа конструкции механического нутромера — микрометрический винт, соединенный переходным колпачком с барабаном, стержень, фиксатор, предохранительная крышка. Для учета кривизны контактной плоскости наконечник измерительного стержня — сферический; в комплектацию прибора входят несколько удлинителей, мера. В приборах с верхней границей измерений 1250 мм головка оснащена стрелочным индикатором с ценой деления 0,01 мм.
Требования к техническим характеристикам приборов устанавливает ГОСТ 17215. Для практического применения разработаны 5 моделей с пределами измерений 50-2500 мм. Для определения внутренних размеров в границах 1250-10000 мм созданы еще три конструкции измерителей с индикатором часового типа. Нутромеры этого типа имеют отличные метрологические характеристики: точность — 0,01 мм, инструментальная погрешность — 0,006 мм.
В устройстве стрелочного измерителя две главные связки: измерительный механизм в виде подвижного, неподвижного стержня, индикатор часового типа с круглым циферблатом. Система рычагов преобразует поступательное движение стержня в круговое движения стрелки. В комплект входят дополнительные вставки. Позволяют определять размеры круглых полостей от 6 мм; погрешность — 0,025-0,150 мм.
Первые приспособления, измеряющие расстояние между стенками внутри отверстий, сконструированы в XVII веке. Они напоминали циркуль, ножки которого отогнуты наружу. Современные простейшие измерительные приспособления для определения размера крупных полостей размером 100-2500 мм — стержни, трубки с закругленными наконечниками (штихмасы).
Важное звено в конструкции стрелочных измерителей — передаточный механизм. Он преобразует значение перемещения измерительного стержня в показания отсчетного устройства. Тип передаточного механизма определяется сферой применения прибора. Для контроля размера небольших отверстий в конструкции нутромера применяют рычажную, ленточную, конусную передачу.
Каждая модель прибора имеет свои границы измерений. Полости размерами от 0,2 мм, 0, 95 мм, 3 мм измеряют конусные устройства: кромочные (показания снимают по шкале, дополненной нониусом, по круговой шкале), цанговые, сферические (разработаны три типоразмера). В моделях часового типа используют рычажную, клиновую передачу. В устройствах с клиновой передачей рабочие пределы — 18-50 мм, с рычажной передачей — 3-1000 мм.
Нутромеры различаются числом точек контакта с плоскостью; в большинстве моделей — две точки контакта на противоположных сторонах. Тремя наконечниками (один может двигаться) оборудованы пассаметры с рабочими границами 19-120 мм. Форма плоскости соприкосновения — еще один отличительный признак. Она может быть плоской, сферической, конусной поверхностью.

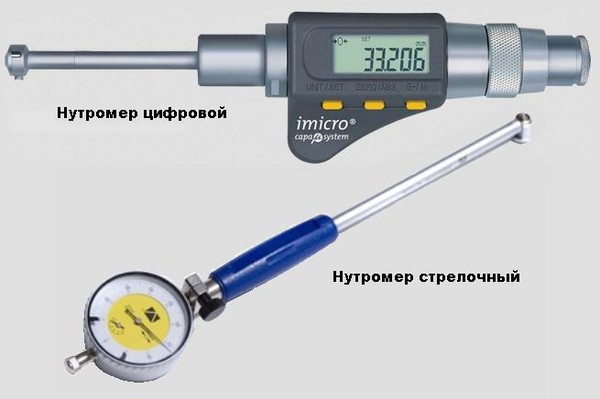

Электронные нутромеры — это модификации механических моделей, в которых для индикации показаний используется цифровое табло. Мерой, относительно которой происходит сравнение диаметра отверстия, выступает высокоточное кольцо.
Измерение диаметра отверстия нутромером
При помощи нутромера, высокоточного измерительного инструмента, уточняются параметры отверстий и пазов. Благодаря специализированной конструкции и принципу работы этого устройства измерение диаметра отверстия нутромером дает результаты с минимальной погрешностью.
Обязательными условиями использования нутромера, как и любого иного измерительного прибора, являются его предварительная настройка и периодическая проверка.

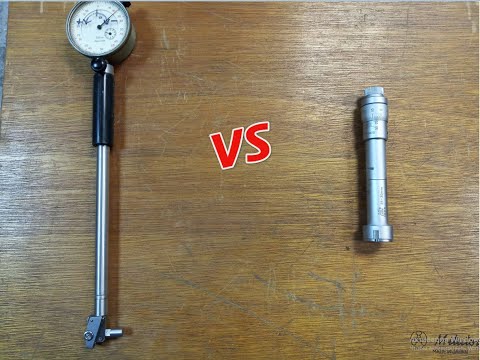

В этой статье мы расскажем о том, какими специфическими особенностями отличаются микрометрическая и индикаторная модификации нутромера, а также о том, как ими пользоваться.
Проверка и использование микрометрических нутромеров
Как уже писалось, как и любому измерительному прибору, микрометрическому нутромеру требуется проверка, причем проводить ее необходимо, не только вводя прибор в эксплуатацию, но и на протяжении всего срока службы. Делается это для того, чтобы дать подтверждение или уточнение техническим характеристикам и возможностям нутромера.
Проверяют микрометрические нутромеры, опираясь на указания третьего пункта ГОСТ 17215-71 «Нутромеры микрометрические. Методы и средства поверки». Последовательность выполнения требуемых для проверки действий, согласно этим указаниям, такова:
-
обязательной визуальной проверке подвергаются комплектность, маркировка и внешнее состояние устройства;
-
проводится опробование прибора для проверки правильности взаимодействия его частей;
-
определяется ширина штриховки, нанесенной на микрометрический барабан и стебель, для чего используется инструментальный микроскоп;
-
проверяется расстояние, разделяющее стебель и край торца барабана;
-
измеряется радиальный размер, характеризующий кривизну шкал элементов прибора, при помощи которых снимаются замеры;
-
уточняется степень погрешности результатов замера – для этого шкала микрометрической головки проверяется горизонтальным оптиметром;
-
дается определение погрешности измерительной шкалы, получаемой путем присоединения к головке удлинителей.
Для этой операции пользуются горизонтальным длинномером или оптиметром. Если же верхний предел измерительной шкалы прибора превышает отметку 1250 мм, проводят проверку жесткости нутромера;
-
определяется биение, свойственное для измерительной поверхности прибора в точке касания;
-
определяются размеры, характеризующие установочную меру, отмеченные точками на измерительной поверхности.
Подготовительная стадия к выполнению замеров заключается в приведении измерителя в рабочее состояние. Чтобы это сделать, задействуют установочную меру и сводят показания прибора к нулевой отметке. Поворотами барабана отметку «0» устанавливают точно вровень с продольной отметкой на стебле. Данное положение фиксируется затягиванием контргайки.
Настроив нутромер, его длину доводят до требуемой, привинчивая к нему удлинитель нужного размера. При необходимости присоединяют несколько удлинителей в порядке убывания их длин.
Процесс снятия замеров следует проводить так:
-
один из наконечников прибора вводится в отверстие или паз до полного соприкосновения с поверхностью;
-
вращая барабан, проводят перевод второго наконечника в состояние до упора;
-
чтобы определить максимальный размер в плоскостном измерении, нормальный, в соотношении с осью поверхности, и минимальный, в соотношении с плоскостью осевого сечения, прибор требуется слегка раскачивать.
Как пользоваться индикаторным нутромером
Если цена деления индикаторного нутромера составляет 0.01, при проверке такого прибора руководствуются методическими указаниями МИ 2194-92, разработанными в метрологических институтах. Для проверки приборов с ценами делений 0.001 и 0.002 действуют указания МИ 2193-92.
Последовательность действий, прописанная в данных указаниях, выглядит так:
-
обязательной визуальной проверке подвергаются комплектность, маркировка и внешнее состояние устройства;
-
проводится опробование прибора для проверки правильности взаимодействия его частей;
-
проводится проверка технических и метрологических характеристик, причем для приборов с различными ценами деления в указаниях предусмотрена конкретная методика проверки.
Настраивая данный прибор перед началом работы, требуется вывести его показания на нулевую отметку, пользуясь либо калибровочным кольцом, либо концевой мерой, либо выверенным микрометром.
Когда прибор настроен, его, слегка раскачивая, вводят в паз или отверстие, причем направление ввода должно быть строго перпендикулярным к оси отверстий. По тому, в какую сторону и насколько сильно отклоняется стрелка прибора, определяют степень расхождения полученных результатов измерений (в большую или меньшую сторону) с эталонными размерами.
Цифровой штангенциркуль
Цифровой штангенциркульНАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ УКАЗАТЕЛЬНУЮ СТРАНИЦУ | |
ЦИФРОВОЙ ИЗМЕРИТЕЛЬ | |
В. Райан 2004 – 2021 | |
Цифровой штангенциркуль (иногда неправильно называемый
цифровой штангенциркуль) — это точный инструмент, который можно использовать для
очень точно измерять внутренние и внешние расстояния.
пример, показанный ниже, представляет собой цифровой штангенциркуль в качестве расстояний/измерений,
считываются с ЖК-дисплея. | |
Дисплей включается кнопкой включения/выключения. | |
ИЗМЕРЕНИЕ ВНЕШНИХ РАССТОЯНИЙ | |
Измеряемый материал помещается между
наружные челюсти и они тщательно сближены. Стопорный винт
затягивается так, чтобы губки не разъезжались. Цифровой дисплей может
тогда читайте. Расстояние может быть прочитано в метрических и имперских единицах.
нажав кнопку дюймов/мм. | |
ВОПРОСЫ: 1. Объясните процедуру подготовки к использованию цифрового штангенциркуля. 2. Используя цифровой штангенциркуль, измерьте четыре внешних расстояния | |
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ СЛЕДУЮЩАЯ СТРАНИЦА ЦИФРОВОГО ШТАНГА | |
НАЖМИТЕ ЗДЕСЬ ДЛЯ ОБОРУДОВАНИЯ И УКАЗАТЕЛЬ ПРОЦЕССОВ СТРАНИЦА | |
| |
Как пользоваться штангенциркулем
Несмотря на то, что большинство новых штангенциркулей являются цифровыми, чисто механический штангенциркуль по-прежнему имеет свое место в мастерской.
В отличие от цифровых или циферблатных аналогов, штангенциркуль:
- будет оставаться точным и точным в течение десятилетий,
- не зависит от температуры,
- работает под водой,
- не требует батареек,
- можно заморозить, прокипятить, закопать, сжечь или смазать, и он все равно будет работать,
- не подвержен влиянию сильного магнитного поля, и падение
- , скорее всего, не повредит его каким-либо образом.
Этот штангенциркуль, подаренный мне моим тестем, является тому примером. Он работал инженером-строителем, но уже 20 лет на пенсии. Он использовал этот штангенциркуль, когда еще работал, так что я не удивлюсь, если он намного старше меня, а мне за тридцать. Тем не менее, он до сих пор безотказно работает, как в тот день, когда он покинул завод (которого самого, вероятно, уже давно нет). Эти вещи просто вечны.
Несмотря на устрашающий вид, штангенциркуль прост в использовании и обеспечивает высокую точность измерений.
Вы можете измерять три разных измерения; наружный с помощью больших губок, внутренний с помощью меньших губок и глубинный с помощью зонда на конце. Вы прочтете измерения для всех трех точно так же.
Измерение внешних размеров. Измерение внутренних размеров. Измерение глубины.Основная шкала используется для считывания миллиметров, а шкала нониуса используется для считывания микрометров.
Цифры на основной шкале представляют собой сантиметры (также дюймы в верхней части). Каждая отметка на основной шкале равна 1 миллиметру. Цифры на шкале Вернье представляют собой микрометры. Каждая метка составляет 20 микрометров (или 0,02 миллиметра).Как измерять
Осторожно сомкните губки вокруг объекта, который вы пытаетесь измерить. Поскольку нам нужны результаты с точностью до миллиметра, слишком сильное нажатие на объект может отрицательно сказаться на измерении.
Затем найдите положение 0 по шкале нониуса и обратите внимание, где она падает на основной шкале. Не смотрите на край, а только на отметку 0 ! Это даст вам миллиметровую часть вашего измерения.
На фотографии выше 0 находится между 5 и 6 мм, поэтому окончательный результат будет находиться в этом диапазоне. Вы уже можете оценить, ближе ли он к 5 мм или 6 мм, в зависимости от того, что ближе к 0 .
В данном случае Вернье 0 ближе к 5, поэтому мы можем оценить окончательный результат примерно в 5,2 мм. Здесь нониус 0 ближе к 6 мм, поэтому мы можем оценить окончательный результат примерно в 5,8 мм. Наконец, найдите отметку на шкале нониуса, которая лучше всего совпадает с одной из отметок на основной шкале. У вас уже есть приблизительное предположение по основной шкале. На фото ниже нониус 0 ближе к 5 мм по основной шкале, поэтому посмотрите на левую половину шкалы нониуса. Каждая отметка между цифрами на шкале нониуса соответствует 0,02 мм. Это даст вам микрометровую часть результата.
Чтобы получить окончательный результат, просто объедините два числа вместе, разделив их десятичной точкой.
Штангенциркули более низкого качества будут иметь так называемую нулевую ошибку. Если вы полностью сомкнете губки, метки 0 на основной и нониусной шкалах должны идеально совпасть.
Высококачественный штангенциркуль, такой как этот, не имеет ошибки нуля.Если нет, рассчитайте значение, как вы это делали раньше (но с полностью закрытыми челюстями) и запишите его где-нибудь. Затем вычтите это значение из каждого из ваших будущих измерений, чтобы компенсировать нулевую ошибку.
Другие примеры
Мы читаем 6 в конце, потому что отметки совмещены на 3 позиции справа от 7 по нониусной шкале.
