Армирование столбчатого фундамента своими руками

Не всегда заливка ленточного монолитного фундамента на глубину промерзания является верным решением.

Плитный вариант максимально пригодится в строительстве второстепенных помещений на участке: капитальные беседки, хозяйственные постройки, веранды, летние кухни, гаражи.

Остается третий ключевой тип фундамента: свайный или столбчатый. В силу специфических особенностей не в каждой местности и не каждый дом можно воздвигать на столбах. В работе используется кирпич или металл. Установка на столбах относится к менее затратному варианту с точки зрения времени и денежных расходов.

Содержание

1. Зачем делать армирование
2. Какого диаметра нужна арматура
3. Расчет количества арматуры
4. Изготовление конструкции
5. Как связать арматуру
6. Дополнительные советы

Зачем делать армирование

Принцип столбчатого фундамента сводится к тому, что свая проходит все слабые грунты выше промерзания. Опорная часть закладывается непосредственно на более надежный грунт ниже глубины промерзания.

На проблемных почвах столбики в скором времени могут начать гулять, изменяя свое месторасположение и вертикальность.

Чтобы основание дома было надежным и функциональным долгие годы, обязательно делается армирование фундамента. Один из принципов монтажа каркаса — придерживаться строгого соответствия проекта. А, чтобы совсем быть уверенным в правильности чертежей, проект можно отдать независимым экспертам.

Какого диаметра нужна арматура

Когда интересуются размерами, надо хорошо понимать, что заложить можно любой вариант, включая 40 мм.

Оптимальный диаметр для хомутов составляет 6-8 мм. Для продольной арматуры нужны размеры 10-12 мм.

По центру устанавливается металлическая шпилька с крюком на конце, которая заливается в бетон для лучшей фиксации.

Расчет количества арматуры

Основной принцип армирования — следовать расчету, если хотите получить рациональное решение и не тратить деньги зря. Недостача и переизбыток в равной степени предполагает дополнительные расходы.

На один 2-х метровый столб требуется четыре двухметровых стержня, всего 8 метров. Плюс четыре стержня по 0,4 метра тонкого не рифленого изделия, всего 1,2 метра. Чтобы узнать конечный результат, полученные данные перемножаются на количество столбов по проекту.

Если диаметр сваи меньше 200 мм, берутся три десятимиллиметровых стержня. Количество зависит от размера опалубки. Вертикальные прутки соединяются между собой гладкими стержнями сечением 6 мм.

Чтобы понять, какую заложить арматуру фундамента, необходимо собрать нагрузки и вывести точный показатель.

Изготовление конструкции

Армирование производится в местах изгиба: сверху и снизу. Конструкция располагается, как можно, ближе к поверхности, оставляя 5 см на защитный слой бетона. Стержни устанавливаются горизонтально. Их объединяют в пространственный каркас с помощью поперечных конструктивных стержней.

Между собой продольные элементы стыкуются внахлест вязальной проволокой. Если берется стержень 12 мм, нахлест составит 25-30 см.

Для армирования каркаса необходимо:

• Подготовить шаблон для продольной арматуры;
• Изготовить соединительные петли-хомуты для армирования;
• Связать продольную арматуру поперечными хомутами.

Шаблон можно сделать из двух кусков плотной фанеры с использованием саморезов. Делается четыре отверстия, после чего хомут подгоняется к шаблону. Если действовать наоборот, хомут может не войти по размерам в шаблон.

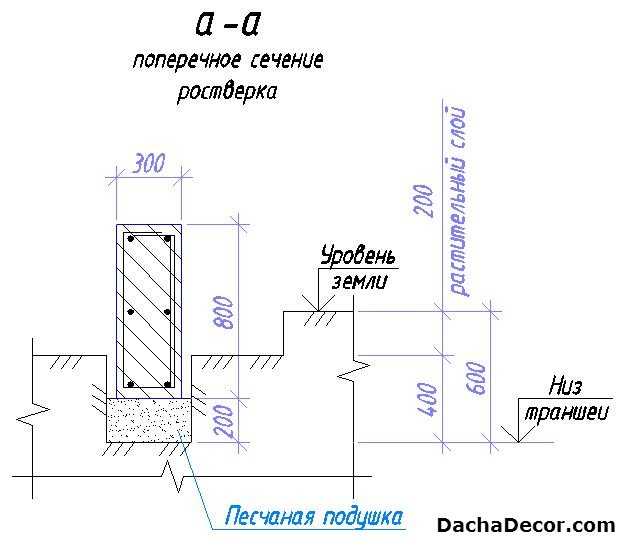

Разметка производится по углам с арматурой 12 мм для будущего ростверка. Потом подсоединяется элемент размером 6 мм. Потребуется линейка, уголок, ручка, маркер. В проделанные отверстия шаблона с четырех сторон по углам вставляется 12 мм-арматура и крепится фиксаторами. Учитывается особенность: бетонный раствор, поступающий из миксера, должен попадать и заполнять низ конструкции.

Как связать арматуру

Делается замер проволок в диаметре 6 мм. Понадобится две стороны: ширина и длина, отмечается маркером или мелом. Заготовку для хомутов сгибают по обозначенным меткам. Готовый хомут прямоугольной формы примеряется на шаблон с четырьмя длинными арматурами.

Арматуру для каркаса столба вяжут простейшими способами. Гнуть хомуты можно на специальном приспособлении. К стене крепятся два уголка по длине стенки хомута. Между ними оставляют расстояние, равное по размеру арматуре, которая будет использована.

Каркасы связываются миллиметровой проволокой и соединяется между собой в три раза более толстой проволокой, что обеспечивает хорошую жесткость и прочность.

Если брать ленту высотой 45 см и шириной 35 см, на обноску ставится четыре прута 12 мм. На них сразу насаживаются хомуты. Их количество составляет около трехсот штук, гнуть придется заранее.

• С шагом 20 см делается разметка широкой арматуры;
• Расставляются ровно хомуты;
• Стержни укладываются на специальные приспособления, вяжется верхняя сторона;
• Спицы соединяются между собой специальной вязальной проволокой по направлению резьбы;
• Согнутая пополам проволока пропускается снизу в местах пересечения элементов;
• Крючком (можно самодельным), вставленным в шуруповерт, захватывается проволока снизу и аккуратно закручивается.

Так вяжутся все узлы. В местах скрепления хомутами, проволока сгибается пополам, образуя петлю, и накрепко закручивается крючком. Хомуты связываются в местах соединения. Оставшиеся каркасы делаются аналогично.

Дополнительные советы

Первое время хорошо работать полуавтоматическими крючками. Крутить вручную не надо, проволока затягивается быстро. Но после непродолжительного периода использования на резьбе появляются изъяны, прутья застревают, все приходится докручивать вручную.

В больших объемах полуавтоматы не спасают при армировании.

• Обычный механический крючок стоит раза в три дешевле, легко вращается — работа без труда выполняется;
• Когда хомуты надеваются на шаблон, концы должны сидеть прочно, не болтаясь на длинных прутьях. Арматуру «шестерку» подгоняют по размерам;
• Если поставить пластиковые фиксаторы, песчано-цементный раствор не будет выпирать на стенки арматурной конструкции.

Вязать арматуру фундамента следует по направлению рифленой поверхности. В рифленой арматуре всегда обращают внимание на пазы. На ровные грани проволока плохо ложится и начинает скользить. По ребристой поверхности проволока никуда не сместится. Это особенно важно, когда дело дойдет до заливки бетона.

На строительном рынке представлено огромное количество технологий, но все они имеют единое начало — организация подошвы и опоры в фундаменте. Выбор способа определяется несущей способностью, стоимостью, особенностью типа грунта и эксплуатации конструкции в определенных климатических условиях.

Еще несколько советов даны в видео:

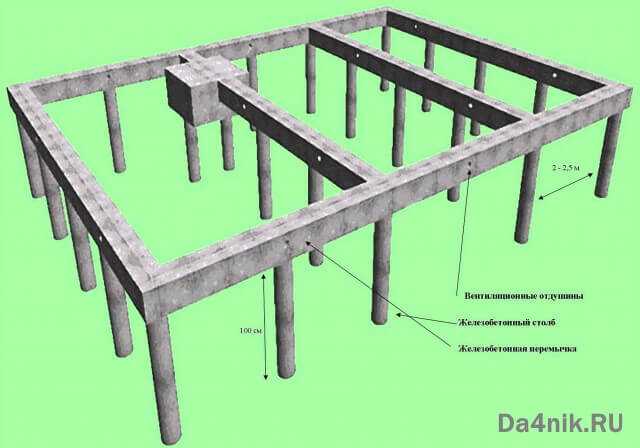

Столбчатый фундамент — это, вполне, подходящее решение для большинства частных домов. Стоимость обустройства значительно меньше, чем монолит ленточного фундамента. Меньше работ предстоит делать по рытью котлована, заливке бетона и армированию. Устройство столбов и легкая обвязка является классикой выполнения такого типа фундамента.

Арматура для столбчатого фундамента

Содержание

• Что дает армирование столбчатого фундамента
• Как выполняется армирование столбчатого фундамента
  • Схема закладки арматуры в столбчатом фундаменте
  • Как используется стеклопластиковая арматура в фундаментах
• Заключение

Сегодня использование приемов армирования строительных конструкций из бетона и камня превратилось в классический технологический прием перераспределения и выравнивания части нагрузок от цементного камня к более пластичным и упругим металлическим или композитным закладным элементам. Сваи для столбчатых фундаментов промышленного применения давно изготавливаются из напряженного бетона и с закладкой арматуры. Для «частника» такие способы усиления столбов фундамента пока недоступны, так как требуют серьезных инженерных знаний и ресурсов. Поэтому на практике применяется простой вариант армирования столбчатого фундамента «add a resource» –дополнительного усиления бетонной основы закладкой стальных каркасов.

Что дает армирование столбчатого фундамента

Несмотря на внешнюю прочность и твердость, бетон в столбчатом фундаменте под нагрузкой ведет себя, как колкая и твердая субстанция, например, лед или стекло. Обладая солидным запасом прочности, бетонная столбчатая опора может разрушиться задолго до наступления предельного состояния только из-за неоптимального распределения нагрузок внутри отливки.

Арматура для столбчатого фундамента позволят решить несколько важных задач обеспечения прочности:

• Большая часть критически важных напряжений на поверхности столбчатой опоры переносится в более глубокие внутренние слои бетона и преимущественно воспринимается не камнем, а стальной арматурой;
• Армирующему каркасу удается эффективно соединить между собой два основных элемента столбчатого фундамента –железобетонный ростверк и бетонные столбчатые опоры;
• Благодаря арматуре ресурс железобетонных элементов фундамента вырос в разы по сравнению с обычной неармированной конструкцией.

Важно! В отдельных случаях использование арматуры позволяет избежать катастрофических последствий разрушения бетона. Вместо скачкообразного обрушения происходит медленное, пластичное расползание конструкции.

Как выполняется армирование столбчатого фундамента

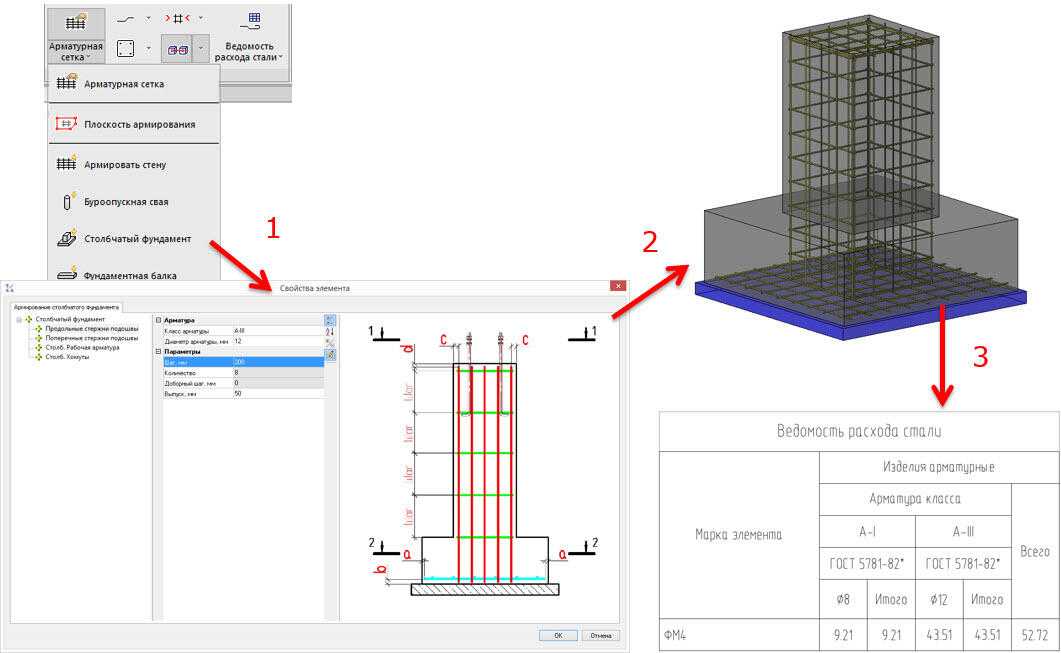

Любые задачи построения оптимального каркаса из арматуры для любого типа фундамента слишком сложны, чтобы точные данные и рекомендуемые размеры стальных прутков, форму и глубину закладки в бетоне можно было получить из нескольких простых формул строительной механики. Расчет армирования столбчатого фундамента давно выполняется программным способом, с получением мощности и способа армирования, и даже построением эпюр напряжений по арматуре и бетонной основе столбчатого фундамента.

Для упрощенной оценки и повышения эффективности использования арматуры можно использовать следующие рекомендации:

1. Количество армирующего прутка в бетонном элементе определяют из зависимости — суммарного сечения арматуры в бетоне должно быть 0,2-0,25% от сечения балки или столбчатой опоры;
2. Оптимальное соотношение диаметра армирующего прутка к поперечному размеру балки составляет 1/20-1/25;
3. Закладные элементы арматуры укладываются в бетоне на расстоянии 2,5-3,5 см от поверхности балки;
4. Армирование столбчатых опор фундамента выполняется в виде пространственного каркаса, отдельные пруты перевязываются мягкой проволокой для фиксации их расположения в опалубке до заливки формы бетоном.

Важно! Перед бетонированием прутья арматуры должны быть очищены от окалины, краски и ржавчины, обработаны специальными антикоррозионными растворами на основе фосфорной кислоты.

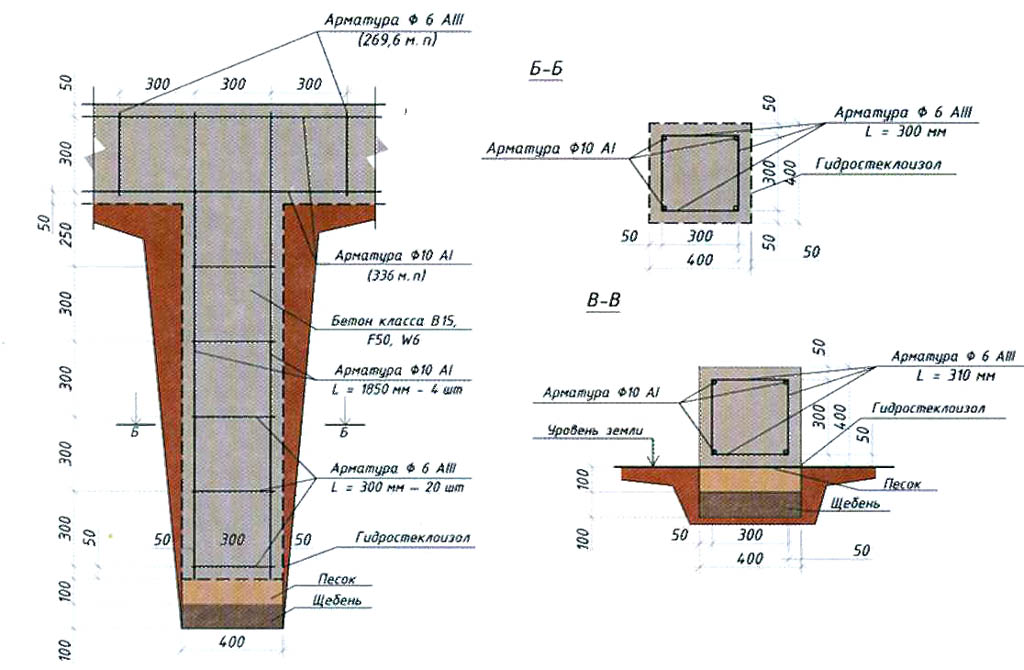

Схема закладки арматуры в столбчатом фундаменте

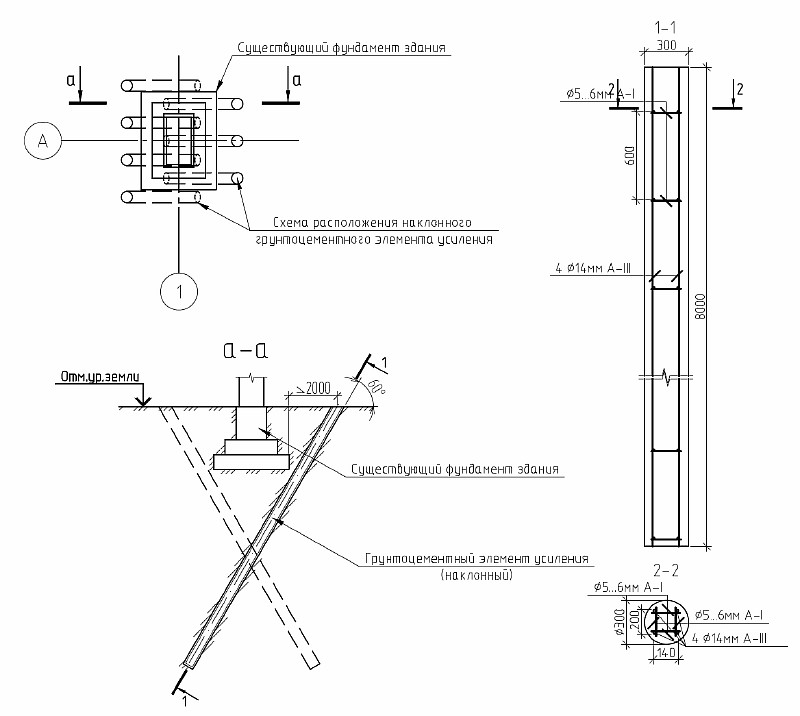

Для армирования столбов используется вязаный каркас из горячекатаного прутка класса А-III с накатанными на поверхности ребрами сцепления с бетоном. Диаметр прутка выбирается в зависимости от диаметра столбчатых обор, оптимальное значение 8-10 мм. В столбчатом опорном элементе квадратного сечения обычно устанавливают четыре нитки арматуры по 10 мм, для круглого сечения оптимальным будет 6 прутков по 8 мм.

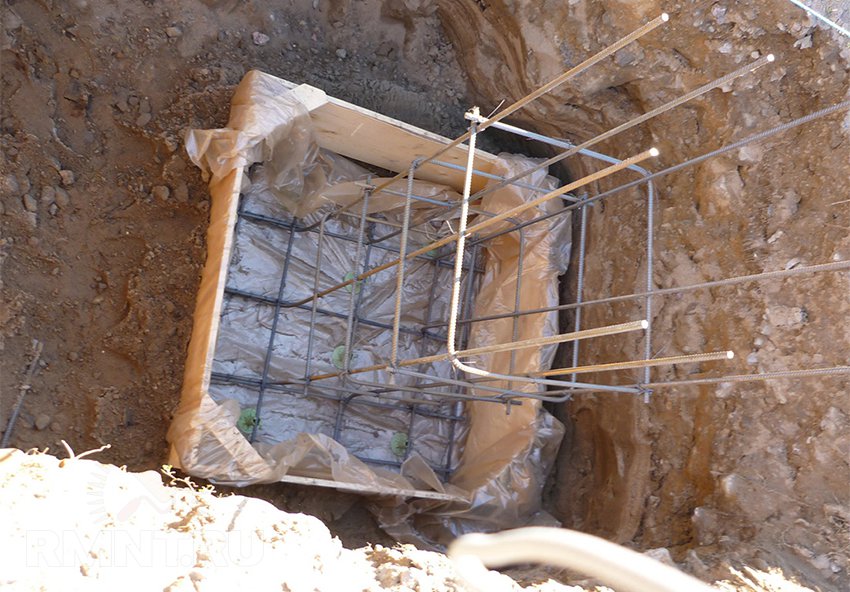

Опорная плита под столб усиливается сварной сеткой из 6-8 мм арматуры, при толщине закраин бетонной подошвы более 15 см армирование выполняется в два слоя.

Для отдельных видов столбов, например, с переменным, ступенчатым сечением, армирование может выполняться в виде двух или больше отдельных каркасов, вложенных коаксиально друг в друга и связанных между собой мягкой проволокой.

Для грибовидных столбчатых элементов допускается двойное армирование. Первый слой армирующих элементов выгибается из отдельных L- образных фрагментов, вертикальная часть арматуры равна высоте столба фундамента, выгнутая горизонтальная часть обрезается по диаметру опалубки. После закладки в пробуренную скважину отдельные элементы разворачиваются так, чтобы горизонтальные участки арматуры расходились радиально от центра к периферии подошвы столбчатой опоры. Далее в скважину устанавливается стандартный арматурный каркас, и весь объем заливается бетоном. Таким образом, получается очень прочный и стойкий к выдавливанию опорный элемент столбчатого фундамента.

Армирование железобетонного ростверка выполняется по схожей схеме. В придонной, срединной и в верхней части будущей бетонной балки укладывается по два-три металлических прута, диаметром 10 мм. На углах концы арматурных прутьев загибаются по ходу балки так, чтобы загнутая часть составляла не менее 20-22 см. Загибы соединяются с примыкающим куском арматурного прута с помощью сварки или проволочных петель.

Аналогичным способом выполняется сращивание арматурного каркаса столбчатых опор и горизонтальных ниток арматуры в ростверке. Бетон опоры не должен подниматься выше ¼ высоты ростверка. Каждую нитку выгибают под прямым углом и сваривают с горизонтальными прутьями каркаса ростверка. Любые другие способы соединения приводят к потере жесткости и эффективности армирования.

Как используется стеклопластиковая арматура в фундаментах

На сегодня о композитных видах арматуры существует огромное количество противоречивой информации. Во–первых, стеклопластиковая арматура гораздо удобнее и легче в работе, чем тяжелые стальные прутки. Во-вторых, модуль упругости у композитной арматуры выше, чем у стали, она более жесткая и менее пластичная. Существующие таблицы перевода утверждают, что прочность стеклопластика в 6 мм эквивалентна стали диаметром 8 мм. В теории армирование стеклопластиком должно обойтись не дороже стального варианта.

Кроме того, стеклопластиковая арматура не способна противостоять срезающим усилиям, а значит, для соединения композитных ниток в углах ростверка потребуется устанавливать переходные соединения.

Необходимо отметить, что стеклопластиковая арматура хорошо подойдет для армирования буронабивных свай и опор столбчатого фундамента. Материал арматуры не подвержен коррозии, не создает мостиков холода и способен воспринимать знакопеременные вертикальные нагрузки. Изгибающие и срезающие усилия для него запрещены. Это значит, что стеклопластиком можно армировать ростверк и опоры столбчатого фундамента при условии использования фирменных методов сращивания арматурных прутков под прямым углом с помощью специального приспособления. Если попытаться соединить стеклопластиковые нитки по аналогии с металлическими прутками, эффективность армирования снизится до 10-15% от проектной величины.

Заключение

Использование стальной или стеклопластиковой арматуры дает немалый прирост прочности, но только на оригинальных материалах. Попытки использовать композитную или стальную проволоку, не предназначенную для целей армирования, как правило, дают обратный эффект и приводят к разрушению бетонного тела фундамента.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

ТРЕБУЕТСЯ ВЕРХНЯЯ АРМАТУРА В ИЗОЛИРОВАННЫХ ФУНДАМЕНТАХ

Недавно я публиковал статью о том, нужен ли ростверк для односвайного фундамента (статью можно посмотреть по ЭТОЙ ссылке). Это побудило меня задуматься о других избыточностях, которые я часто вижу в фундаментах, в которых некоторые инженеры не уверены, нужны они или нет. Другой такой пример: требуется ли верхнее армирование в изолированных фундаментах?

Верхнее армирование обычно не требуется в изолированных фундаментах (или подушках) , если нет напряжения на верхней поверхности фундамента. В большинстве конкретных кодексов мира предусмотрены допущения для этого.

Чтобы узнать, как правильно спроектировать и детализировать изолированный фундамент для полного соответствия нормам, ознакомьтесь с ЭТОЙ статьей. По той же ссылке я также предоставляю расчетную таблицу для расчета изолированного блочного фундамента.

В этой статье мы рассмотрим нормативные требования и определим случаи, когда верхнее армирование может потребоваться или не потребоваться в вашем изолированном фундаменте. Перед этим давайте посмотрим, как ведет себя изолированный фундамент…

Как работает изолированный фундамент

Изолированные фундаменты также часто называют распорными или блочными фундаментами. Изолированный фундамент распределяет нагрузку от одной колонны или стены по заданной площади поверхности, тем самым уменьшая приложенное напряжение на опорный грунт основания. Чем меньше несущая способность грунта, тем больше должна быть площадь изолированного фундамента.

Подумайте о снегоступах… лыжники носят снегоступы, которые не позволяют им увязнуть в снегу во время ходьбы. Снегоступы, как правило, плоские и широкие, а их след намного больше обычного размера обуви. Эта большая площадь поверхности распределяет ваш вес по большей площади снега, что позволяет ему лучше поддерживать вас.

Снегоступы в принципе действуют так же, как и на изолированных подушках/промежуточных фундаментах, большая площадь поверхности предотвращает погружение в снег, подобно тому, как большая изолированная опора предотвращает погружение здания в поддерживающий грунт.

Изолированный фундамент использует изгиб и сдвиг для распределения нагрузки от колонны или стены, которую он поддерживает. На изображении ниже показано поперечное сечение этого поведения…

Простое поперечное сечение изолированного фундамента с нижним армированием (без верхнего армирования), показывающее нагрузку от поддерживаемой колонны и реакцию грунта, распространяющуюся на большую площадь. Преувеличенная изогнутая (деформированная) форма изолированного фундамента фундамент при приложении нагрузки от колонны.

При условии, что изолированный фундамент поддерживает одну колонну/стену, которая имеет постоянную результирующую направленную вниз силу, нижняя грань всегда находится в напряжении, а верхняя грань всегда в сжатии. При этом условии верхняя арматура в изолированных фундаментах не требуется…

Теперь, когда мы немного рассмотрели принцип работы изолированного фундамента, давайте рассмотрим некоторые сценарии, в которых в верхнем слое изолированных фундаментов требуется арматура вместо .

Требуется верхнее армирование в изолированных фундаментах с поперечной арматурой

Толщина вашего фундамента и нагрузка, приложенная к нему, могут потребовать от вас введения поперечной арматуры (часто называемой лигатурами, скобами или приспособлениями в зависимости от того, где вы находитесь). В этом случае вам потребуется верхняя арматура, чтобы верхний крюк поперечной арматуры мог обернуться вокруг. Армирование на сдвиг эффективно только тогда, когда оно работает в сочетании с армированием в верхнем и нижнем слоях.

У вас могут быть очень веские причины для пропорции вашей изолированной опоры, требующей сдвигающих лигатур, однако настоятельно рекомендуется избегать этого, если это возможно, по следующим причинам…

• Сравнение стоимости арматуры на сдвиг и чуть более толстого основания обычно оказывается дешевле при более толстом основании (немного больше объема бетона и земляных работ, но меньше стали). Поэтому углубление фундамента для получения большей прочности на сдвиг из бетонного компонента является вариантом, который следует изучить.
• Внедрение поперечной арматуры в фундаментную плиту не только добавляет дополнительную сталь из-за самих сдвиговых лигатур, но и дополнительный верхний слой арматуры, который в противном случае вам может не понадобиться.
• Использование лигатур, работающих на сдвиг, предотвратит изготовление армирующего каркаса для фундамента и его опускание на место как единое целое. Очень сложно изготовить верхнюю, нижнюю и поперечную арматуру в одном блоке и установить ее на месте. Таким образом, вы добавляете не только материальные затраты, но и временные и трудовые затраты.

Когда в вашем изолированном блочном фундаменте требуется армирование на сдвиг, требуется верхний армирующий слой, чтобы обернуть вокруг лигатуры, чтобы они эффективно выдерживали сдвиговую нагрузку. По возможности этого лучше избегать, углубляя фундамент.

Верхнее армирование требуется там, где существует напряжение в верхней части основания.

Конечно, если вы испытываете напряжение в верхней части изолированного блочного фундамента, это тот случай, когда потребуется усиление. Это определяется во время вашего анализа и зависит от того, какие элементы поддерживает ваше основание.

Если ваш изолированный фундамент поддерживает, например, несколько колонн, у вас может возникнуть напряжение в верхней поверхности в зоне между колоннами из-за реверсирования момента. Это вызовет необходимость добавить верхнее армирование…

Диаграмма изгибающего момента изолированного фундамента, поддерживающего две колонны, в зоне между колоннами может возникать напряжение на верхней поверхности фундамента, что вызовет необходимость армирования верхнего слоя.

Отличным способом проверки таких типов фундаментов, поддерживающих многоскатные колонны или стены, является использование программного обеспечения МКЭ, такого как RAM Concept. Чтобы увидеть пошаговое руководство по проектированию оснований/фундаментов с использованием концепции RAM, ознакомьтесь с ЭТОЙ статьей.

В Австралийском стандарте бетона AS 3600 нужно пройти небольшое путешествие, чтобы убедиться, что армирование верхней поверхности изолированного фундамента не требуется. Давайте вместе пройдем это путешествие (другие конкретные коды очень похожи)…

Первая станция пути должна обратиться к Главе 21, которая называется «Плиты на грунте, тротуары и фундаменты». Это очень короткая глава (одна страница). Пункт 21.3.1 отсылает нас к главе 9 для проектирования и детализации усиленного фундамента (это глава о плитах в AS3600).

Теперь мы подходим к главе 9 (проектирование плит) в AS3600 и обращаемся к разделу, посвященному борьбе с трещинами (в нем обычно излагаются минимальные требования к армированию для борьбы с трещинами в плитах). Этот пункт находится в разделе 9.5.1

Наиболее важная часть этого пункта, которая позволяет удалить верхнюю арматуру в вашем изолированном фундаменте, выделена желтым цветом выше. В этом первом предложении излагается цель раздела правил по борьбе с растрескиванием…

Растрескивание должно быть ограничено до такой степени, чтобы не ухудшать долговечность или эксплуатационные качества плиты, как с точки зрения функции, так и с точки зрения внешнего вида.

Давайте определим ключевые моменты, изложенные в этом предложении, и обсудим требования, когда речь идет о применении фундамента (не плиты):

• Внешний вид (удобство обслуживания): Одним из требований к удобству обслуживания является внешний вид. Если плита треснула и будет видна широкой публике, это может вызвать тревогу и свидетельствовать о том, что конструкция работает неадекватно. Это также может не соответствовать архитектурному замыслу сооружения. Однако в случае заглубленного изолированного фундамента никто, скорее всего, не увидит, треснул ли фундамент или нет.
• Функция: Если во время строительства в фундаменте образовались усадочные трещины, эти трещины вскоре закроются, когда фундамент будет нагружен из-за того, что верхняя поверхность остается сжатой, а нижняя — растянутой.
• Прочность: Аналогично комментариям выше, любые трещины на верхней поверхности закрываются по мере нагрузки на фундамент. Кроме того, поскольку мы заинтересованы в защите нижней арматуры от коррозии (стержней, которые способствуют прочности фундамента на изгиб), покрытия от этих стержней до верхней части фундамента будет более чем достаточно для защиты от коррозии в соответствии с нормами. .

Далее пункт применяет два требования (a) и (b), которые необходимо выполнить. Пункт (b) говорит сам за себя, пункт (a) относится к пункту 9.1.1…

Этот раздел возвращает вас к главе 8 (конструкция балок). Единственным пунктом между 8.1.1 и 8.1.8, который влияет на минимальные требования прочности, является пункт 8. 1.6. Этот пункт требует небольшого толкования, чтобы оправдать удаление верхнего армирования от изолированного фундамента…

Первое предложение начинается с упоминания «критических участков». Согласно принципам строительной инженерии, верхний слой арматуры в изолированном фундаменте не считается критически растянутым, если он постоянно находится в сжатом состоянии.

Пункт завершается словами о том, что пункт может быть полностью отменен, если будет продемонстрировано, что:

• Несоблюдение этого пункта не приведет к внезапному обрушению
• Несоблюдение этого пункта не приведет к снижению разрушающей нагрузки

В обоих случаях отсутствие верхнего слоя арматурной стали в изолированном фундаменте с верхним слоем, находящимся в сжатом состоянии, не вызовет внезапного обрушения и не снизит разрушающую нагрузку. Однако этот пункт определенно должен быть выполнен для требований к усилению днища!!

Примерно так:

Нравится Загрузка. ..

Процедуры установки железобетонных колонн

Колонны являются важными структурными элементами, используемыми для передачи нагрузки надстройки на основание. В результате их стабильность и структурная прочность имеют большое значение для целостности здания. В зданиях колонны обычно классифицируются как тонкие, короткие или промежуточные. В зависимости от нагрузки, которой они подвергаются, колонны можно охарактеризовать как нагруженные по оси (испытывающие только осевую нагрузку), одноосно нагруженные (нагруженные осевой нагрузкой и изгибающим моментом в одном направлении) или нагруженные по двум осям (подвергающиеся осевой нагрузке и изгибу). в двух направлениях).

В то время как процедура проектирования колонн хорошо известна инженерам-строителям, процесс возведения колонн на месте для достижения того, что изображено на чертеже, представляет собой совершенно другую задачу. Успех и точность любого здания в какой-то степени связаны с планировкой. В этом посте мы кратко опишем процедуры выноса колонн из фундамента и из плиты перекрытия с помощью доступных на месте строительных инструментов.

Кратко рассмотрим этот процесс.

(a) Разметка колонн от фундамента

Стартовые стержни колонн обычно начинаются с фундамента, который может быть подушкой, ростверком или ростверком. Для местных строительных работ разбивка работ будет включать в себя установление линий здания и разметку местоположения колонн на профильной доске, которые должны быть установлены по всему зданию. Подробная информация о том, как размещать здания, в изобилии представлена ​​в Интернете. Эти отмеченные на профильной доске точки служат ориентиром для рытья траншей под фундамент. После выемки грунта на требуемую глубину следует залить фундамент в соответствии со спецификациями чертежа.

Рис. 1: Выкопанная траншея для фундамента здания

После засыпки котлована фундамента можно провести необходимые линии и определить правильное расположение каждой колонны. Поэтому от точности разбивочных работ зависит точность позиционирования колонны на этапе фундамента. Вот почему правильная установка важна, особенно на этапе фундамента.

Стартеры армирования фундамента и армирования колонн могут быть правильно установлены и удерживаться на месте до тех пор, пока не будет выполнено бетонирование фундамента.

Рис. 2: Разметка начальных стержней с помощью линий

(b) Разметка колонн из плиты перекрытия
Если фундамент уже готов и необходимо продолжить конструкцию с первого этажа или плиты первого этажа, то установка должна быть сделана для кикеров. Установка кикеров может производиться геодезистами или инженером на площадке. Обычно ошибочно брать угол здания (край плиты) за абсолютную точку отсчета, если только вы не уверены, что края вашей плиты идеально соответствуют чертежу. Иногда после заливки плиты можно получить погрешность около ±20 мм относительно чертежа. Если вы хотите избежать проворачивания стержней, вам следует немедленно бороться с такими ошибками.

Рис. 3: Усиление колонн с помощью опор

Самый быстрый способ решить эту проблему — разделить здание на две части, как показано на Рис.
