Калькулятор профильной трубы | расчет веса профильной трубы онлайн
Металл |
Наименование |
Метраж |
Вес теоретический |
ДО* веса по ГОСТ |
|
Труба профильная |
15×15х1.015×15х1.215×15х1.520x10x1.220x10x1.520×20х1.220×20х1.520×20х225×25х1.225×25х1.525×25х228x25x1.228x25x1.528x25x230x30х1.530×30х230×30х330x15x1.530x20x1.530x20x240x40х1.540×40х240×40х2.540×40х340×40х440x20x1.540x20x240x25x1.540x25x240x25x2.540x28x1.540x28x2.550×50х1.550×50х250×50х2.550×50х350×50х3.550×50х450x25x1.550x20x250x25x250x30x250x30x2.550x40x2.050x40x2.550x40x3.050x40x3.560×60х1.560×60х260×60х2.560×60х360×60х3.560×60х460×60х560x30x1.560x30x260x30x2.560x30x360x40x260x40x360x40x3.560x40x480x80х380×80х480×80х580×80х680x40x280x40x2.580x40x380x40x480x60x280x60x380x60x480x60x5100x100х3100×100х4100×100х5100×100х6100×100х7100×100х8100x40x3100x40x4100x50x3100x50x4100x50x5100x60x3100x60x4100x60x5100x80x4100x80x5120x120х4120×120х5120×120х6120×120х8120x60x3120x60x4120x60x5120x80x4120x80x5120x80x6140x140х4140×140х5140×140х6140×140х7140×140х8140x60x4140x60x5140x100x4140x100x5140x100x6150x150х4150×150х5150×150х6150×150х8150x100x5150x100x6150x100x8160x160х4160×160х5160×160х6160×160х8160x80x5160x120x5160x120x6180x180х5180×180х6180×180х8180×180х10180x100x6180x100x8200x200х5200×200х6200×200х8200×200х10200×200х12200x120x5200x120x6200x160x5200x160x6230x100x8250x250х6250×250х8250×250х10250×250х12300×300х6300×300х8300×300х10300×300х12 |
0.00кг. |
0.00кг. |
ДО* — допустимые отклонения по ГОСТу
На нашем сайте можно рассчитать теоретический и фактический вес профильной трубы с помощью калькулятора.
Калькулятор расчета профильной трубы онлайн
Калькулятор расчета веса труб профильных онлайн
Труба профильная
Выбор размера, мм
Труба профильная
Выбор размера, мм
ros-met.com
Калькулятор объема трубы онлайн
Для расчета объема трубы введите в калькулятор внутренний диаметр (в миллиметрах) и длину трубы (в метрах). В результате вы увидите полный объем и объем погонного метра, как в метрах кубических, так и в литрах.
Объем трубы важен при расчете систем отопления, газопроводов и водопроводов. Так же при строительстве скважин и колодцев.
Поделитесь с друзьями в соцсетях…Похожее
kalkulyator.life
Объем трубы. Расчета внешнего и внутреннего объема для труб различного профиля
Объем воды в трубе, как и некоторые другие параметры, приходится просчитывать при прокладке коммуникаций и выполнении ремонтных работ. Неаккуратное проведение расчетов может обернуться неприятностями в виде излишних затрат на транспортировку и монтаж. Куда худшими последствиями небрежности станут недостаточное или избыточное давление в системе, что приведет к неизбежным переделкам из-за низкой производительности или преждевременного износа.

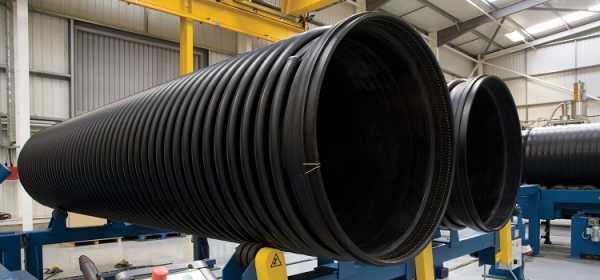

От такого параметра, как объем трубы, зависит количество рабочей среды, которая будет транспортироваться по трубопроводу
Как выполняется расчет на промышленном объекте
Объем водопроводной, газовой, канализационной или отопительной трубы рассчитывается в двух видах:
- Внешнем или фактическом.
- Внутреннем или полезном.
Перед тем, как посчитать объем трубы, следует определиться, о каком именно виде идет речь. Если требуется рассчитать объемы газа или жидкости, которые будут перекачиваться, то расчет относится к внутреннему или полезному виду.
На значительных по масштабам объектах начало работ сопряжено с проведением входного контроля, ставящего целью проверку труб на предмет наличия:
- сопроводительной документации;
- сертификатов;

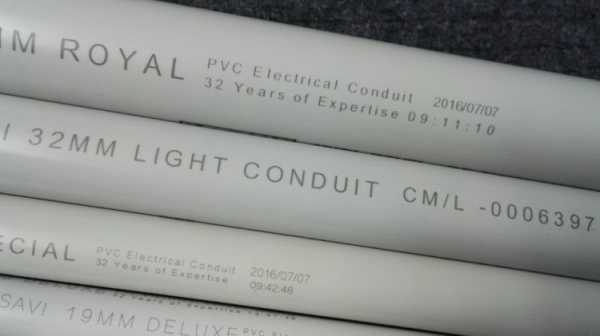

- маркировки, нанесенной компанией-производителем на поверхности изделий.
На этом этапе получают все необходимые сведения о трубопрокате, включая номинальные размеры, что позволяет проведение требуемых вычислений. Для того, чтобы выполнить расчет объема наиболее распространенной трубы с круглым сечением, нужно получить данные о ее длине и диаметре.
Полезно знать! Фактическую длину на производственном объекте замеряют, используя строительную рулетку или мерную проволоку. При этом отмечается имеющиеся отклонения от данных, внесенных в заводскую документацию, и их соответствие нормативам, установленным ГОСТами.
Сверку наружного диаметра проводят, пользуясь формулой:
D = L : π — 2∆p – 0,2 мм.
Здесь задействованы такие величины: D – наружного диаметра; L – длины внешней окружности изделия; π — 3,14; ∆p – толщины материала, использованного для изготовления строительной рулетки; допустимого припуска в 0,2 мм, относящегося к прилеганию мерного инструмента к поверхности изделия.
При проведении сверки наружного диаметра учитываются установленные ГОСТами значения отклонений и погрешностей.
Как выполняется расчет внешнего (фактического) объема круглой трубы
Основной величиной, необходимой при проведении вычислений, будет диаметр изделия. Следует учитывать, что измерения стальных труб традиционно принято выполнять в так называемой имперской системе, оперирующей дюймами и долями дюймов. Переводя в более привычную метрическую систему, принимаем величину дюйма за 25, 4 мм. Однако для диаметра трубы в обычном исполнении он принимается за 25,5 мм, в усиленном исполнении – за 27,1 мм. Незначительными отклонениями принято пренебрегать, применяя в выполнении расчетов безразмерную величину условного прохода – Ду, определяемого с использованием специальных таблиц.
Выполнение соединений стальных труб с диаметром, указанным в имперской системе – в дюймах, с пластиковыми, алюминиевыми или медными, диаметр которых принято указывать, используя метрическую систему, в миллиметрах, проводится при помощи специальных переходников.
Расчет объема воды для системы теплоснабжения сводится, по обыкновению, к определению необходимости в незамерзающей жидкости, чтобы избежать расходов при появлении излишков. Вычисления сводятся к использованию размеров расширительного бака, замеру его диаметров:
- внешнего;
- внутренней полости.

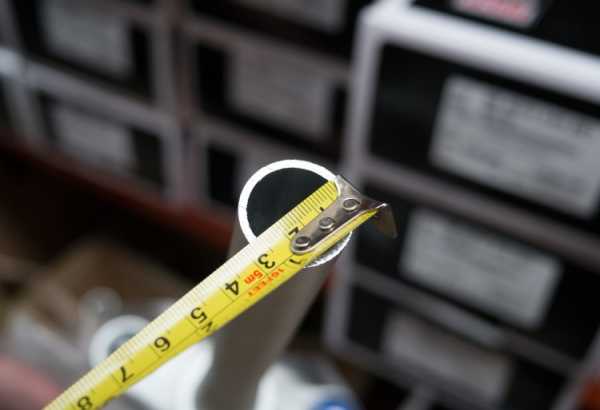

Измеряя диаметр трубы в метрической системе, следует знать, как правильно перевести полученное значение в дюймы
Используется формула объема цилиндра:
V = πR2H.
Здесь мы имеем дело с V – искомым внешним (фактическим объемом) круглой трубы; π – 3,14; R – внешним радиусом изделия; H – высотой цилиндра или длиной трубы.
Выполнение расчета внутреннего (полезного) объема круглой трубы
Такой показатель, как толщина стенок, оказывает довольно значительное влияние на определение объема труб, определяя разницу между внешним и внутренним (полезным и фактическим).
Обратите внимание! Так как при поставках стальных водогазопроводных изделий принято оперировать лишь величиной условного прохода Ду и типом (легким, обыкновенным или усиленным), то для вычисления объема приходится обращаться к табличным данным, содержащимся в ГОСТе 3262-75.
Работа с ГОСТовской таблицей ведется в таком порядке:
- Из левой колонки берется величина условного прохода — Ду и соответствующее ей значение наружного диаметра в следующей колонке.
- Зная тип трубы, производится вычитание из величины наружного диаметра удвоенной толщины стенки.
- Полученное значение внутреннего диаметра делением на два превращается в значение радиуса внутреннего сечения.
Для вычисления площади данного сечения пользуются формулой
S = πr2, где:
S – искомая площадь; π – 3,14; r – радиус внутреннего сечения.
Определение внутреннего (полезного) объема круглой трубы осуществляется посредством формулы
V = SL, в которой:
V – искомый внутренний (полезный) объем; S – площадь внутреннего сечения; L – длина трубы.
Для расчета полезного объема трубы нужно знать ее внутренний диаметр
Проведем вычисление полезного объема обыкновенной трубы при условном проходе, равном 100. Табличное значение наружного диаметра в этом случае будет равняться 114 мм, а толщины стенок – 4,5 мм. Произведя вычитание 114 – 2х4,5, получим значение внутреннего диаметра – 105 мм, половину которого составит радиус, равный, соответственно, 52,5 мм. Переведем для удобства дальнейших расчетов в метры – 0,0525 м. Площадь сечения составит 0,0525 м, умноженные на π -0,16485 м3, округляемые до 0,165 м3. Для перевода в литры полученное значение умножается на 1000, получаем – 165 литров.
Как выполняются расчеты объема труб с профильным сечением
Как правило, описывая проведение вычислений объема трубопроката, по умолчанию ведут речь исключительно об изделиях круглого сечения. Однако в современный обиход все более активно включаются профильные трубы, обладающие различным по форме сечением:
- овальным;
- квадратным;
- прямоугольным;
- трапециевидным.
При прямоугольном сечении вычисление объема трубы ведется по формуле V = SH (в развернутом виде – abH), т. е. требуются данные о габаритах изделия – длине, ширине, высоте. При сечении 15х10 мм для пятиметрового отрезка получаем 0,015х0,010х5, что равняется 0,0075 м3 или семи с половиной литрам.
Вычисления для изделия с квадратным сечением упрощаются, так как необходимо знать значения только одной стороны сечения и длины. Формула такова:
V = а2H.
При сечении 180х180 мм для пятиметрового отрезка получаем 0,182х5, что равняется 0,16 м3 или 160 литрам.
При овальном сечении применяют формулу:
V = SL.
Вычисление площади овального сечения ведется с использованием формулы S = πав, где нужно подставить значения длины большой и малой полуосей эллипса (овала).
Проще всего рассчитать объем квадратной профильной трубы, так как все четыре ее стороны одинаковые
Трапециевидное сечение труб, все чаще используемое, наряду с прямоугольным, при обустройстве канализации или дымохода, для определения объема предполагает применение все той же формулы V = SL. Для вычисления площади трапеции берется формула S = 0,5 ав.
Появление все большего количества специальных компьютерных программ для проведения расчетов в отношении трубопроката различного профиля позволяет существенно упростить процесс. Достаточно воспользоваться услугами какого-либо онлайн-калькулятора и ввести имеющиеся в распоряжении данные, чтобы моментально получить необходимые результаты.
trubamaster.ru
Как посчитать объем трубы при выборе расширительного мембранного бака.
Как посчитать объем трубы.
Данные вычисления требуются для определения объёма системы отопления, при выборе расширительного мембранного бака.
Объём расширительного мембранного бака подбирается из расчета не менее 10% от всего литража системы.
Определите радиус трубы R. Если необходимо рассчитать внутренний объем трубы, то надо найти внутренний радиус. Если необходимо рассчитать объем, занимаемый трубой, следует рассчитать радиус внешний. Путем измерений можно легко получить диаметр (как внутренний, так и внешний) и длину окружности сечения трубы. Если известен диаметр трубы, поделите его на два. Так, R=D/2, где D – диаметр. Если известна длина окружности сечения трубы, поделите его на 2*Пи, где Пи=3.14159265. Так, R=L/6,28318530, где L – длина окружности.
Найдите площадь сечения трубы. Возведите значение радиуса в квадрат и помножьте его на число Пи. Так, S=Пи*R*R, где R – радиус трубы. Площадь сечения будет найдена в той же системе единиц, в которой было взято значение радиуса. Например, если значение радиуса представлено в сантиметрах, то площадь сечения будет вычислена в квадратных сантиметрах.
Вычислите объем трубы. Помножьте площадь сечения трубы на нее длину. Объем трубы V=S*L, где S – площадь сечения, а L – длина трубы.
Программа расчета объема воды в трубе и радиаторах
Внутренний диаметр трубы, мм. = | объём секции радиатора, литров = | ||
Длина трубы, м = | количество секций радиатора, шт. = | ||
Объем воды в трубе, м³ = | объём воды в радиаторе, м³ = | ||
Объем воды в трубе, литров = | объём воды в радиаторе, литров = | ||
Объем воды в системе, м³ = | |||
Объем воды в системе, литров = |
Таблица объёма жидкости в одном метре трубы:
Внутренний диаметр, |
Внутренний объем 1 м погонного трубы, |
Внутренний диаметр, |
Внутренний объем 1 м погонного трубы, |
|
4 |
0,0126 |
105 |
8,6590 |
|
5 |
0,0196 |
110 |
9,5033 |
|
6 |
0,0283 |
115 |
10,3869 |
|
7 |
0,0385 |
120 |
11,3097 |
|
8 |
0,0503 |
125 |
12,2718 |
|
9 |
0,0636 |
130 |
13,2732 |
|
10 |
0,0785 |
135 |
14,3139 |
|
11 |
0,0950 |
140 |
15,3938 |
|
12 |
0,1131 |
145 |
16,5130 |
|
13 |
0,1327 |
150 |
17,6715 |
|
14 |
0,1539 |
160 |
20,1062 |
|
15 |
0,1767 |
170 |
22,6980 |
|
16 |
0,2011 |
180 |
25,4469 |
|
17 |
0,2270 |
190 |
28,3529 |
|
18 |
0,2545 |
200 |
31,4159 |
|
19 |
0,2835 |
210 |
34,6361 |
|
20 |
0,3142 |
220 |
38,0133 |
|
21 |
0,3464 |
230 |
41,5476 |
|
22 |
0,3801 |
240 |
45,2389 |
|
23 |
0,4155 |
250 |
49,0874 |
|
24 |
0,4524 |
260 |
53,0929 |
|
26 |
0,5309 |
270 |
57,2555 |
|
28 |
0,6158 |
280 |
61,5752 |
|
30 |
0,7069 |
290 |
66,0520 |
|
32 |
0,8042 |
300 |
70,6858 |
|
34 |
0,9079 |
320 |
80,4248 |
|
36 |
1,0179 |
340 |
90,7920 |
|
38 |
1,1341 |
360 |
101,7876 |
|
40 |
1,2566 |
380 |
113,4115 |
|
42 |
1,3854 |
400 |
125,6637 |
|
44 |
1,5205 |
420 |
138,5442 |
|
46 |
1,6619 |
440 |
152,0531 |
|
48 |
1,8096 |
460 |
166,1903 |
|
50 |
1,9635 |
480 |
180,9557 |
|
52 |
2,1237 |
500 |
196,3495 |
|
54 |
2,2902 |
520 |
212,3717 |
|
56 |
2,4630 |
540 |
229,0221 |
|
58 |
2,6421 |
560 |
246,3009 |
|
60 |
2,8274 |
580 |
264,2079 |
|
62 |
3,0191 |
600 |
282,7433 |
|
64 |
3,2170 |
620 |
301,9071 |
|
66 |
3,4212 |
640 |
321,6991 |
|
68 |
3,6317 |
660 |
342,1194 |
|
70 |
3,8485 |
680 |
363,1681 |
|
72 |
4,0715 |
700 |
384,8451 |
|
74 |
4,3008 |
720 |
407,1504 |
|
76 |
4,5365 |
740 |
430,0840 |
|
78 |
4,7784 |
760 |
453,6460 |
|
80 |
5,0265 |
780 |
477,8362 |
|
82 |
5,2810 |
800 |
502,6548 |
|
84 |
5,5418 |
820 |
528,1017 |
|
86 |
5,8088 |
840 |
554,1769 |
|
88 |
6,0821 |
860 |
580,8805 |
|
90 |
6,3617 |
880 |
608,2123 |
|
92 |
6,6476 |
900 |
636,1725 |
|
94 |
6,9398 |
920 |
664,7610 |
|
96 |
7,2382 |
940 |
693,9778 |
|
98 |
7,5430 |
960 |
723,8229 |
|
100 |
7,8540 |
980 |
754,2964 |
|
– |
– |
1000 |
785,3982 |
