Содержание

Типы пропановых баллонов для установки на автомобиль

Оглавление Вступление Разновидности баллонов Цилиндрические баллоны Использование цилиндрических баллонов на коммерческом транспорте Тороидальные баллоны Какой объем баллона лучше выбрать?

Вступление:

Газобаллонное оборудование набирает все большую популярность среди автовладельцев. Связано это в первую очередь со стоимостью топлива. Ездить на газу гораздо дешевле, чем на бензине. Современные системы газового оборудования способны поддерживать мощность работы двигателя на уровне бензина и не представляют особой сложности при эксплуатации.

При выборе ГБО для своего автомобиля приходится руководствоваться техническими особенностями двигателя. Немаловажным также является вопрос выбора типа баллона для газовой системы.

Отличаться они могут по форме и размеру.

Разновидности баллонов:

На сегодняшний день используется два типа баллонов:

тороидальные;
цилиндрические.

Каждый из них имеет свои особенности, достоинства и недостатки.

Цилиндрические баллоны:

Самые первые по форме баллоны, которые начали использовать на заре развития газобаллонного оборудования.

Преимуществом является возможность их установки на различных участках автомобиля: в багажнике, под днищем или кузовом (в грузовиках).

Традиционно такие баллоны устанавливаются поперек автомобиля в багажнике за спинкой заднего сиденья.

Цилиндрические баллоны бывают разных размеров. Тем не менее, большая часть багажного пространства отводится под их размещение.

Если кузов автомобиля универсал, то, в случае необходимости сложить задние сидения для перевозки длинного груза, это уже будет представлять определенную сложность.

Поэтому при установке ГБО на универсал баллоны располагают вдоль кузова.

Использование цилиндрических баллонов на коммерческом транспорте:

В большинстве случаев при упоминании малотоннажного транспорта на ум приходит “Газель”. Трудно будет отыскать хоть одну такую машину, используемую для грузоперевозок, без оснащения ее газобаллонным оборудованием.

Единственно пригодными для монтажа на “Газели” являются цилиндрические баллоны.

Устанавливают баллоны на “Газелях” обычно с правой стороны под кузовом. Таким образом, баллон находится с противоположной стороны от бензобака.

Важно, чтобы баллон не выходил за пределы кузова.

Тороидальные баллоны:

Начиная с 2000 – х годов начали применять баллоны тороидальной формы.

На сегодняшний день баллоны такой формы наиболее распространены при установке ГБО на легковых автомобилях.

Отличительной особенностью этих баллонов является возможность их установки в нишу для запасного колеса. При этом сам баллон получается скрытым и не отнимает полезное пространство багажного отсека.

По форме тороидальные баллоны напоминают бублик. Для их изготовления применяют такую же сталь, как и для цилиндрических баллонов.

Отверстие для мультиклапана находится в центральной части.

Несмотря на удобство расположения, тороидальные баллоны имеют один недостаток. Занимая нишу для “запаски”, они создают сложность с ее размещением.

Многие водители при этом продолжают возить запасное колесо. Тем более, что его проще переложить по багажнику, нежели газовый баллон.

Также можно использовать в качестве “запаски” так называемую докатку. Такое колесо не занимает много места.

Какой объем баллона лучше выбрать?:

Отзывы автовладельцев говорят на то, что самым оптимальным вариантом для использования ГБО является тороидальный баллон. По своим характеристикам он не уступает в безопасной эксплуатации цилиндрическому баллону.

При выборе объема устанавливаемого баллона не рекомендуется ориентироваться на большие объемы. В случае с цилиндрическими баллонами теряется полезное пространство багажника, а тороидальный баллон ограничен по размеру и объему габаритами ниши для запаски.

Средний объем тороидального баллона составляет от 38 до 53 литров. Такого объема газа хватает примерно на 350-450 км. Это что касается автомобилей с двигателями объемом до 2-2,5 литров.

Если речь идет о мощном внедорожнике, то здесь нужно уменьшать цифру пробега вдвое. И это уже наводит на мысль об установке цилиндрического баллона. Но насколько это решение рационально, решать каждому. Ведь газовых заправок сегодня становится все больше и больше.

Для “газелей” рекомендуется ставить баллон от 70 до 120 литров. Длина баллона для такой машины не должна превышать 910 мм.

Зная все недостатки и преимущества баллонов ГБО, выбрать необходимый для своего авто не составит труда.

Виды газовых баллонов для плиты и для отопления дома, автомобиля

Содержание

Газовый баллон – о чем нужно помнить?
Газовые баллоны: виды, объем
Газовые баллоны: виды и размеры
Виды газовых баллонов по составу газа
Виды газовых баллонов для дома
Правильный размер и возможное расположение резервуара сжиженного газа
Виды газовых баллонов для авто
Тороидальный газовый баллон

Различные виды газовых баллонов позволяют подобрать в квартиру или дом наиболее подходящую конфигурацию для отопления помещения и приготовления пищи. Газ в баллонах по-прежнему остается одним из самых популярных источников энергии для питания плит, как в домашних условиях, так и на приусадебных участках. Его также можно использовать для обогрева. Однако установка или замена бывшего в употреблении баллона требует соблюдения определенных правил безопасности. Также важно застраховаться от возможного ущерба, который может быть вызван неправильным использованием.

Газовый баллон – о чем нужно помнить?

Сжиженный газ – это экологический источник энергии. Благодаря возможности наполнения им баллонов и транспортировки его даже на большие расстояния, можно использовать газ в местах, где нет доступа к газовой сети или другому источнику энергии. Использование газовых баллонов требует соблюдения норм и правил безопасности.

Для справки! Газовый баллон, используемый в домашнем хозяйстве, заполнен смесью двух газов: пропана и бутана. Установлены ограничения по их использованию в некоторых видах зданий.

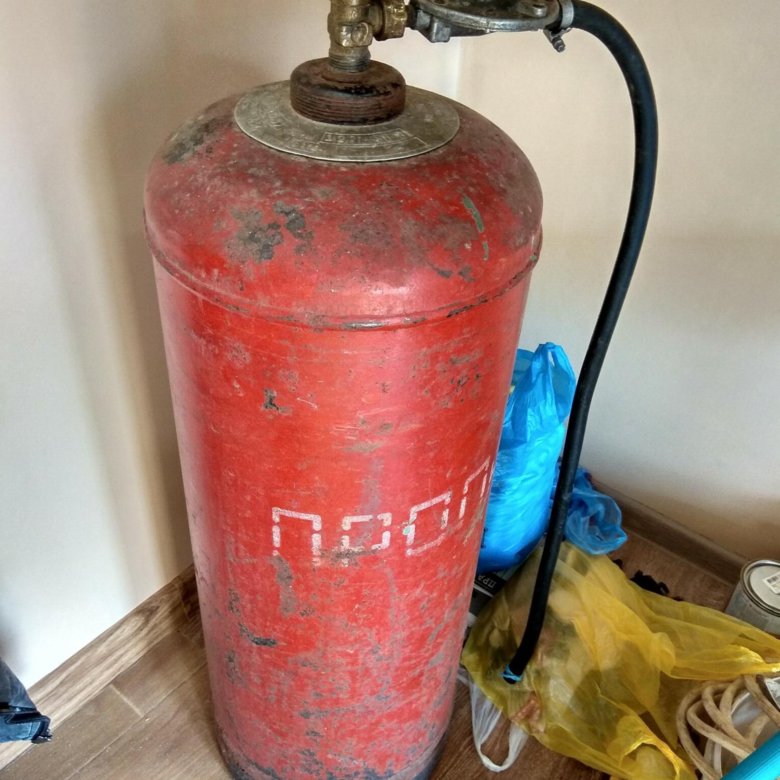

Баллон со смесью пропан-бутан

Газовое отопление от баллона ассоциируется в первую очередь с многоквартирными домами и старинными постройками. Его также можно использовать в многоквартирных домах, но с определенной высотой (до 12 метров) или этажностью (четыре). Также необходимо помнить, что нельзя совмещать газовое отопление от баллона с использованием газа из городской сети, так как это особенно опасно.

Газовые баллоны: виды, объем

Если устройство необходимо только для приготовления пищи, задача упрощается. Подойдут переносные баллоны относительно небольшого веса и объема.

Необходимо учитывать, что газовые баллоны отличаются не только по виду и размеру, но и по составу смеси. Поэтому пользователю следует четко определить назначение устройства, в каких целях он будет его использовать. Исходя из этого делается выбор.

Газовые баллоны: виды и размеры

Газовые баллоны бывают разных размеров в зависимости от того, сколько газа потребляет дом или предприятие. Самыми популярными являются:

Газовый баллон 6 или 11 кг – легкий, удобный для переноски, идеально подходит для туристических поездок или для двухконфорочной газовой плиты;
Газовый баллон 26 кг – баллон для дома и небольшого заведения общепита;
Газовый баллон 43 кг – газ в баллоне такой емкости используется для нагревания, например, воды.

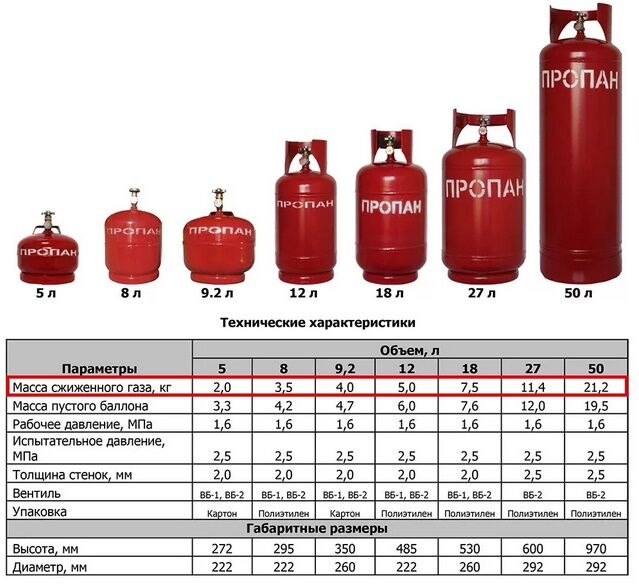

Разновидности газовых баллонов по объему

Таблица: газовые баллоны характеристики и виды

Объем	5 литров	12 литров	27 литров	50 литров
Масса порожнего баллона, кг	4	5,5	14,5	22
Масса резервуара с пропаном, кг	6	11	25,9	43,2
Масса хранящегося газа, кг	2	5,5	11,4	21,2
Высота балллона, мм	290	500	600	930
Диаметр циллиндра, мм	200	230	299	299

Некоторые правила, о которых нельзя забывать:

Покупать газовый баллон следует только в надежных и легальных источниках. При покупке нужно проверить, что баллон имеет соответствующую маркировку, пломбы и название производителя на видном месте;
Содержимое баллона находится под высоким давлением, поэтому он должен быть оборудован ручками и защитными приспособлениями, чтобы предотвратить падение и вскрытие;
Хранить газовый баллон нужно в затемненном месте, вдали от источников тепла (опасность взрыва), защищенное от дождя и сквозняков. Кроме того, баллон должен стоять вертикально.

Преимущественно на территории России используются разные виды газовых баллонов для пропана емкостью 5, 12, 27 и 50 литров. И это не случайно. Связано с преобладанием низких температур на большей части страны.

Виды газовых баллонов по составу газа

В России применяется два типа СУГ (сжиженный углеводородный газ) в газовых баллонах:

чистый пропан;
смесь газов пропана и бутана.

Единственное различие между этими газами – их температура кипения. Это температура, при которой сжиженный пропан или пропан-бутан, которым заполнен баллон, может переходить из жидкого в газообразное состояние. В случае пропана температура опускается до -42 ° C, а для бутана – только до -4°C.

Для справки! По этой причине чистый пропан будет лучшим выбором для людей, готовящих на гриле зимой или при низких температурах.

Содержание пропана должно быть в пределах 18-55%, а содержание бутана не менее 45-55%. Преимущества баллона с пропановым газом (смесь С), как указано выше, возможно его использование при низких температурах. Поэтому, если планируется барбекю или гриль зимой, газовый баллон нужен на пропане.

Преимущества баллона пропан-бутановый (смесь Б)

Доступность – купить можно практически на любой АЗС;
Экономичный – пропан-бутан зачастую дешевле.

Что произойдет при приготовлении на гриле при температуре ниже 0°C с пропан-бутановым баллоном? В этом случае используется пропан, а бутан останется на дне баллона. Газовый гриль не будет работать на полную мощность.

Разница в теплоте сгорания [МДж/кг] и теплоте сгорания [МДж/кг] между пропаном и пропан-бутаном составляет менее 1%, поэтому показатель игнорируется при сравнении газов.

Виды газовых баллонов для дома

Установка для отопления дома с использованием современного конденсационного котла экологически чиста и выделяет мало вредных веществ. Его легко автоматизировать, он экономичен и гибок. Однако не всегда удается подключить дом к газовой сети. Альтернативой является использование сжиженного газа. Для этого необходимо установить бак. Баллоны для СУГ можно купить или взять в аренду.

Домашний газовый баллон или цистерна позволяет владельцу дома использовать современный газовый котел на СО в том случае, если подключение к общей газовой сети невозможно.

Газгольдеры устанавливаются на частной территории и обеспечивают индивидуальное газоснабжение круглый год. Используемый СУГ горит чисто и эффективно в газовой системе, выделяя небольшое количество химикатов, вредных для окружающей среды. Но насколько велики эти баллоны и где их нужно разместить?

Газгольдер для отопления дома

Цистерны для сжиженного газа – это стальные резервуары с прочной конструкцией. Особая экономия места при использовании СУГ обусловлена тем, что этот газ переходит в жидкое состояние при низком давлении. Таким образом, 1000 литров газа можно заменить всего на 4 литра жидкости. Чтобы домовладелец мог использовать топливо для обогрева помещения, газовые баллоны должны быть оснащены целым набором вспомогательной арматуры. Они включают:

Заправочная арматура– позволяет заправить домашний бак из автоцистерны. Из соображений безопасности заполняется только 80% бака, чтобы часть топлива, остающаяся в газовой форме, не повышала давление при более высоких температурах окружающей среды до опасных пределов;
Газозаборный клапан– служит для подключения к домашней установке;
Редуктор давления– снижает значение давления с 6-8 бар в бензобаке до значения, поступающего в дом, то есть до 50 мбар;
Предохранительный клапан– выпускает газ при чрезмерном повышении давления в баллоне;
Индикатор газосодержания– информирует о текущем состоянии наполнения баллона сжиженного газа.

Правильный размер и возможное расположение резервуара сжиженного газа

Домашний бензобак – это не газовый баллон на участке, который легко заменить. Резервуар для сжиженного углеводородного газа должен быть достаточно большим, чтобы покрыть потребность в газе в течение года за одну заправку. Это избавит от необходимости часто заправляться. Вместимость водонагревателя фактически зависит от отапливаемой площади и количества человек в доме (что влияет на потребность в горячей воде для бытового потребления).

Состояние теплоизоляции дома оказывает большое влияние на количество тепловой энергии, необходимой в течение года, и на расход топлива. Чем лучше утеплен дом, тем ниже в конечном итоге будут расходы на отопление. При меньшем потреблении СУГ можно использовать резервуар меньшего размера. Для ориентации можно предположить следующие зависимости:

Площадь помещения 80-125 м²– бак 2700л с размерами 2,5 х 1,25 х 1,60 м;
Площадь помещения 125-250 м²– бак емкостью 4850л с размерами 4,3 х 1,25 х 1,60 м.

Как правильно устанавливать газовые баллоны в доме

Такие баллоны или резервуары для сжиженного газа доступны в двух вариантах, в зависимости от того, где они расположены:

Надземные резервуары для сжиженного газа – просты в установке, полезны в случае высокого уровня грунтовых вод;
Подземные газгольдеры – на небольших участках и более плотной застройке они незаметны и не влияют на ландшафт.

Независимо от размера газохранилища, следует выдерживать соответствующее расстояние от границы участка, которое для резервуара меньшего размера составляет 1,5 м в надземной версии и 0,5 м в подземной версии. Резервуары большего размера (4850 л) необходимо держать подальше от границы участка – 2,5 м и 1,25 м соответственно.

Виды газовых баллонов для авто

Газ нужен не только для обогрева и/или приготовления пищи. Чаще всего в нем нуждаются владельцы автомобилей, которые планируют оборудовать транспортное средство газовой установкой. Одним из основных ее элементов является газовый баллон.

В основном есть два типа баков на выбор: цилиндрические и в форме запасного колеса, которые бывают разных типов и размеров.

Газовые баллоны для автомобиля

При выборе баллона можно рассчитывать на предложения и помощь профессиональных монтажников. Но также нужно учитывать и характер использования багажника. Именно туда помещается газовый баллон.

В частности, учитывается следующее:

Частота пользования багажника;
Характер заполнения – максимально или только запаской, аптечкой и знаком аварийной остановки;
Сохраняется ли возможность раскладывать спинки задних сидений в машине для увеличения грузового пространство.

Стоит уделить время тому, чтобы хорошенько обдумать это, чтобы выбранный баллон соответствовал нашим ожиданиям и позволял использовать машину в соответствии с нашими потребностями.

Газовый баллон на месте запасного колеса

Но выбор не большой. Для автомобиля распространены два вида газовых баллонов:

роликовый или цилиндрический;
тороидальный, по форме запасного колеса.

Цилиндрической газовый баллон может устанавливаться практически в любой багажник, в любой вариант кузова автомобиля. Чаще всего его размещают поперек автомобиля, прямо за спинками задних сидений.

Газовый баллон в авто сзади седушек

В зависимости от своих размеров он может покрывать всю ширину между колесными арками или только часть, оставляя возможность транспортировки длинных предметов при установленной задней спинке. Его также можно разместить рядом с автомобилем, с левой или с правой стороны.

Для справки! Цилиндрический бак также может быть установлен под автомобилем, если это позволяет конструкция автомобиля.

Такой способ крепления позволяет использовать большее грузовое пространство после установки задних упоров (если автомобиль можно сложить). Это решение часто использовалось во времена, когда тороидальные резервуары были недоступны.

Тороидальный газовый баллон

Тороидальный газовый баллон (в виде запасного колеса) на сегодняшний день является наиболее часто устанавливаемым типом бака. Размещение его в нише запасного колеса существенно не меняет функциональность багажника. Можно успешно использовать все свойства грузового пространства автомобиля, в том числе, сложив задние сиденья (если они, конечно, разложены).

Троидальные газовые баллоны для авто

У многих автомобилей есть запаска под шасси. Если это технически возможно (соответствующее расстояние от шасси и компонентов подвески автомобиля, а также от дорожного покрытия), бак можно установить под автомобилем. Из-за сложных условий, в которых будет эксплуатироваться такая емкость, для ее защиты используются специальные крышки (чаще всего из стекловолокна или пластика).

Тороидальные газовые баллоны благодаря своей конструкции имеют относительно небольшую вместимость, а это означает, что запас хода автомобиля на газе (с учетом дополнительно более высокого расхода газа по сравнению с бензином) ниже, чем на бензине.

Газовые баллоны для авто на пропане

Выбор ГБО баллона не менее важный этап при установке газобаллонного оборудования. Главной функцией газового баллона является обеспечение безопасности при хранении топлива, а также необходимый запас хода автомобиля. Но часто газовый баллон ограничивает вместимость и грузоподъемность автомобиля. Именно поэтому разные производители выпускают пропановые баллоны разных объемов, форм и размеров. Это дает возможность подобрать газовый баллон под конкретное авто.

Содержание статьи:

Виды баллонов для ГБО пропан. Тороидальные и цилиндрические баллоны.
Документы на газовые баллоны.
Срок эксплуатации.
Какой баллон ГБО выбрать?
Примеры индивидуального подбора баллонов.

1. Виды баллонов для ГБО пропан. Тороидальные и цилиндрические баллоны.

Баллоны для сжиженного нефтяного газа бывают 2-х типов, которые различаются по форме:

тороидальные;
цилиндрические.

Тороидальные баллоны

Емкость округлой формы, повторяющая форму автомобильного колеса. Состоит из двух сваренных между собой обечаек, которые изготовлены из углеродистого листового металла толщиной 2,5-3,5 мм и фланца.

Тороидальные баки для пропанового ГБО оборудования 1-4 поколений бывают в трех основных исполнениях:

Наружный

Устанавливается снаружи под днищем ТС, в большинстве случаев вместо запаски. Горловину для монтажа мульти клапана вваривают под углом 0 градусов и располагают в верхней или нижней части сосуда.

Крепится такая конструкция при помощи приваренных проушин/лап, шпилькой через центральное отверстие или монтажными лентами. Внешние тороидальные баллоны могут быть повышенной вместимости (полнотелые). Это означает, что его центральная часть также отведена под полезный объем.

Внутренний тороидальный баллон

Монтируется в нише багажника вместо запасного колеса. Данный тип пользуется наибольшей популярностью у владельцев легковых авто. Плоский баллон сохраняет привычное пространство и функциональность багажника.

Угол установки 30 градусов.

Для отвода избыточного давления газа за пределы машины устанавливают газоотводный патрубок и защитную герметичную крышку. Газоотвод монтируют сквозь отверстие, которое находится в центре баллона. Заранее необходимо просверлить отверстие в днище багажника авто. Крепят бак двумя болтами к кузову ТС.

Тороидальные баллоны вертикального расположения используются редко, но в индивидуальных случаях дают возможность сохранить функциональность салона автомобиля.

Для ГБО 5-го и 6-го поколений существуют отдельные типы баллонов. У них по-другому сконструирована горловина – под арматуру с погружным насосом.

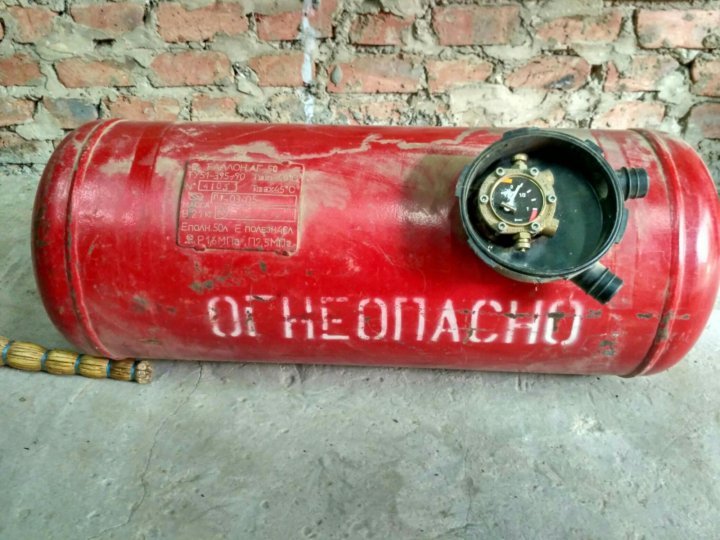

Цилиндрические баллоны

Металлическая сварная конструкция толщиной от 2,5 до 3 мм. Угол фланца может быть 0, 30, 90 градусов. На нашем рынке наиболее распространены баки с горловиной 30 градусов. Емкость крепят на металлические кронштейны (ложемент) стальными лентами внутри или снаружи автомобиля. Если бак располагают под днищем, то для обеспечения защиты монтируют специальный металлический лист.

Кожух защищает бак и мультиклапан от попадания грязи, брызг воды, соли и других внешних воздействий.

Если баллон размещают внутри автомобиля, то для отвода избыточного давления газа горловину бака оснащают вентиляционной коробкой. Из нее по гофрированным трубам выводится пропан за пределы ТС.

Комбинированные баллоны

Также существуют комбинированные баллоны, состоящие из нескольких цилиндрических баллонов, которые соединены между собой в жесткой сборке. Но они встречаются довольно редко.

Например, в Honda CR-V может быть внутренний «тор» на 54 и даже на 59 л, а в Range Rover Sport устанавливают наружный «тор» на 89 л или 80 л «цилиндр» в багажном отсеке, так как именно эти баллоны являются для него оптимальными по объему и размещению.

Вместе с баллоном рекомендуется и установка качественного мультиклапана, соответствующего евронормам ECE 67R-01, ECE R10 и Украинским техническим условиям.

В основном баллоны крепятся в таких местах:

В багажном отделении автомобиля:

В салоне кроме отделения автомобиля;
На раме автомобиля;
В нише для запаски.

2. Документы на газовые баллоны.

Каждый выпускаемый баллон проходит многоступенчатый контроль безопасности и получает сертификат. Чтобы максимально обезопасить себя при покупке баллонов, обращайте внимание на паспорт: табличка или выштампованная заводским способом информация на самом баллоне.

Здесь вы можете узнать размеры и вес, страну и завод-изготовитель, дату производства, индивидуальный номер, каким нормативным требованиям он соответствует и прочее.

Каждый баллон должен иметь заводской паспорт со следующими данными:

обозначение бака;

сведения об изготовителе, дате производства и серийном номере;
технические характеристики и параметры;
данные и первичном испытании на прочность.

Непосредственно к корпусу баллона обязательно в заводских условиях приваривают маркировочную табличку со следующими данными:

Товарный знак или фирменное название;
Серийный номер;
Объем;
Размеры;
Вес пустого баллона;
Обозначение типа применяемого топлива;
Контрольное давление;
Слова: “максимальная степень наполнения:80%”;
Год и месяц официального утверждения;
Знак официального утверждения с указанием номера утверждения и поправок к правилам, на основании которых оно было выдано;
Обозначение “Насос внутри” и маркировка, которая идентифицирует насос;
Дата производства.

3. Срок эксплуатации.

Максимальный срок эксплуатации баллона 12 лет, но, если в результате ДТП или при случайном повреждении он получил вмятины, он должен быть обязательно заменен новым. Также один раз в 2 года рекомендуется делать поверку (переосвидетельствование) емкости.

Использовать баки бывшие в употреблении, особенно с истекшим сроком годности категорически не рекомендуется. Это может быть опасно не только для вашей жизни, но и жизни ваших пассажиров.

4. Какой баллон ГБО выбрать?

Главное при выборе ГБО баллона это безопасность, поэтому главные рекомендации по выбору будут исходя из этого критерия:

Приобретайте только новые баллоны для авто со всей документацией и датой изготовления не более 2-х лет.
Выбирайте баллон для ГБО у проверенных производителей.
Соблюдайте баланс между запасом хода и потерей грузоподъемности. Это позволит сохранить функционал багажного отделения и заводские характеристики автомобиля.

5. Примеры индивидуального подбора баллонов.

*марка, модель авто*	*объем, л*	*тип*	*размер, мм*
vw passat b5	68	тороидальный	240*680
toyota camry	69	тороидальный	240*680
skoda octavia	59	тороидальный	225*650
daewoo lanos	48	тороидальный	200*630
mitsubishi outlander 1	65	тороидальный	225*680
mitsubishi outlander 2	76	наружный тороидальный	240*720
hyundai accent	48	тороидальный	200*630
land cruiser 100	100	цилиндрический	360*1060
porsche cayenne	80	цилиндрический	315*1070

И не забывайте, что в сервисных центрах Сервис Газ всегда можно установить газобаллонное оборудование по лучшим ценам. Мы не стремимся заработать на наших клиентах, мы хотим, чтобы эксплуатация авто была дешевле.

Для установки газа на авто свяжитесь с нами через обратную форму связи на сайте или позвоните нам по телефонам +38 (063) 455-50-11 или +38 (067) 488-31-14

Подбор тороидального баллона для ГБО — Эко ГАЗ

Газовые баллоны

Из всех узлов, которые устанавливаются на автомобиль при монтаже ГБО, наиболее громоздким является газовый баллон.
Автомобильный газовый баллон в системе ГБО – это емкость, куда заправляется газовое топливо.

Газовые баллоны для СНГ (сжиженный нефтяной газ или пропан-бутан), используемые при установке газового оборудования на автомобили, легче и дешевле баллонов, предназначенных для метанового газового оборудования.

Выбор газового баллона

В процессе монтажа газового оборудования на автомобиль, самое важное – правильно определить выгодное и удобное место размещения и подобрать форму газового баллона. Производителигазовых баллонов в своем ассортименте имеют баллоны разных размеров и форм (цилиндрические баллоны, тороидальные баллоны, спаренные баллоны). Это позволяет нам легко подбирать наиболее оптимальный вариант газового баллона для установки на автомобиль конкретной марки и модели. Оптимальный выбор газового баллона – это подбор баллона по размеру максимального объема с подходящими размерами.

Типы тороидальных газовых баллонов

Выбирая тороидальный газовый баллон, следует учитывать, что они подразделяются на 2 типа: с внешней и внутренней горловиной.

Поэтому выбор типа тороидального баллона будет зависеть от возможностей пространства и места установки газового баллона.

Внутренние тороидальные баллоны

Тороидальные внутренние баллоны (с внутренней горловиной) – такие баллоны хорошо устанавливать в нишу для запасного колеса автомобиля. Это позволяет сохранить пространство в багажнике, а вместо запасного колеса используют докатку или специальные средства, позволяющие устранить прокол колеса в дороге. Горловина, куда устанавливается мультиклапан, на таких газовых баллонах располагается внутри, а вентиляция мультиклапана осуществляется с помощью специальных вентиляционных патрубков. Это необходимо для того, чтобы отвести газ из автомобиля при срабатывании аварийного клапана при возникновении избыточного давления вбаллоне.

Внешние тороидальные баллоны

Тороидальные внешние баллоны (с наружней горловиной) – такой тип тороидальных баллонов может устанавливаться как снаружи, так и внутри автомобиля. При установке баллонавнутри обязательно наличие венткоробки и отводящих патрубков. Если установка газового баллона производится снаружи (например, установка под днищем внедорожника) то мультиклапан оборудуется специальным защитным кожухом чтобы предотвратить попадание воды и грязи на мультиклапан.

Габаритные размеры тороидальных газовых баллонов

Различаются тороидальные газовые баллоны по своим габаритам и объему. Ниже мы приводим таблицу с наиболее распространенными вариантами тороидальных газовых баллонов, которые мы используем при установке газового оборудования на автомобили наших клиентов:

Производитель баллона	Расположение горловины	Объем в л.	Габариты в мм.
Баллон Тороидальный Atiker	Внеш. горл.	42	600х200
Баллон Тороидальный Atiker	Внеш. горл.	47	650х180
Баллон Тороидальный Atiker	Внеш. горл.	48	600х225
Баллон Тороидальный Atiker	Внеш. горл.	50	680х180
Баллон Тороидальный Atiker	Внеш. горл.	54	630х225
Баллон Тороидальный Atiker	Внеш. горл.	54	720х180
Баллон Тороидальный Atiker	Внеш. горл.	57	680х200
Баллон Тороидальный Atiker	Внеш. горл.	59	650х225
Баллон Тороидальный Atiker	Внеш. горл.	61	720х200
Баллон Тороидальный Atiker	Внеш. горл.	62	630х250
Баллон Тороидальный Atiker	Внеш. горл.	63	650х240
Баллон Тороидальный Atiker	Внеш. горл.	65	680х225
Баллон Тороидальный Atiker	Внеш. горл.	68	630х270
Баллон Тороидальный Atiker	Внеш. горл.	72	720х225
Баллон Тороидальный Atiker	Внеш. горл.	73	680х250
Баллон Тороидальный Atiker	Внеш. горл.	76	720х240
Баллон Тороидальный Atiker	Внеш. горл.	80	720х250
Баллон Тороидальный Atiker	Внеш. горл.	89	720х270
Баллон Тороидальный НЗГА	Внеш. горл.	42	600х200
Баллон Тороидальный НЗГА	Внеш. горл.	47	600х220
Баллон Тороидальный НЗГА	Внеш. горл.	54	630х220
Баллон Тороидальный НЗГА	Внеш. горл.	63	630х250
Баллон Тороидальный НЗГА	Внеш. горл.	68	630х270
Баллон Тороидальный Atiker	Внутр. горл.	27	520х180
Баллон Тороидальный Atiker	Внутр. горл.	31	520х200
Баллон Тороидальный Atiker	Внутр. горл.	31	550х180
Баллон Тороидальный Atiker	Внутр. горл.	34	565х180
Баллон Тороидальный Atiker	Внутр. горл.	35	520х225
Баллон Тороидальный Atiker	Внутр. горл.	35	550х200
Баллон Тороидальный Atiker	Внутр. горл.	35	580х180
Баллон Тороидальный Atiker	Внутр. горл.	38	565х200
Баллон Тороидальный Atiker	Внутр. горл.	38	600х180
Баллон Тороидальный Atiker	Внутр. горл.	42	600х200
Баллон Тороидальный Atiker	Внутр. горл.	47	650х180
Баллон Тороидальный Atiker	Внутр. горл.	48	600х225
Баллон Тороидальный Atiker	Внутр. горл.	48	630х200
Баллон Тороидальный Atiker	Внутр. горл.	50	680х180
Баллон Тороидальный Atiker	Внутр. горл.	54	630х225
Баллон Тороидальный Atiker	Внутр. горл.	54	720х180
Баллон Тороидальный Atiker	Внутр. горл.	59	650х225
Баллон Тороидальный Atiker	Внутр. горл.	60	600х270
Баллон Тороидальный Atiker	Внутр. горл.	61	720х200
Баллон Тороидальный Atiker	Внутр. горл.	62	630х250
Баллон Тороидальный Atiker	Внутр. горл.	63	650х240
Баллон Тороидальный Atiker	Внутр. горл.	65	680х225
Баллон Тороидальный Atiker	Внутр. горл.	68	630х270
Баллон Тороидальный Atiker	Внутр. горл.	72	720х225
Баллон Тороидальный Atiker	Внутр. горл.	73	680х250
Баллон Тороидальный Atiker	Внутр. горл.	76	720х240
Баллон Тороидальный Atiker	Внутр. горл.	89	720х270
Баллон Тороидальный НЗГА	Внутр. горл.	35	580х180
Баллон Тороидальный НЗГА	Внутр. горл.	42	600х200
Баллон Тороидальный НЗГА	Внутр. горл.	47	600х220
Баллон Тороидальный НЗГА	Внутр. горл.	54	630х220
Баллон Тороидальный НЗГА	Внутр. горл.	60	630х240
Баллон Тороидальный НЗГА	Внутр. горл.	63	630х250
Баллон Тороидальный НЗГА	Внутр. горл.	68	630х270
Баллон Тороидальный Орион	Внутр. горл.	42	600х200

Баллон ГБО

После того как Вы решились перевести автомобиль на газ, одним из главных вопросов становится выбор соответствующего ГБО. На сегодняшний день для установки газа на авто доступны два варианта: оборудование для метана и пропан-бутановое ГБО. Второе как раз наиболее популярно для установки и для него имеется множество вариантов баллонов. Если в отношении редуктора, форсунок, фильтра и блока управления настоятельно рекомендуем прислушаться к советам профессионалов, то выбор баллона лишь за Вами. Ведь никто кроме Вас не знает, как будет использоваться доступный багажный объем, как Вы эксплуатируете автомобиль, и сколько газа хотите заправлять за один раз.

Тип и исполнение

Баллоны для ГБО изготавливаются из стали, а по форме делятся на цилиндрические (бак, сосиска) и тороидальные (таблетка, бублик). При внутреннем монтаже цилиндрические баллоны укладываются в багажник, а тороидальные в нишу для запасного колеса. И в том и в другом случае баллон должен быть надежно зафиксирован. Такие же баллоны могут быть установлены и снаружи машины, но при этом должны быть рассчитаны на внешнюю эксплуатацию. Внешние тороидальные баллоны могут быть еще и полнотелыми, что подразумевает дополнительной объем для топлива и необходимость наружной установки мультиклапана.

Размер и объем

В этом отношении существует только один желаемый критерий – чем больше, тем лучше. Но в реальности приходится делать скрупулезные расчеты, ведь газовый баллон – самая громоздкая часть ГБО. Определить оптимальный размер и объем для Вашего автомобиля можно исходя из ежедневных потребностей, ведь редко кто проезжает за день более 300-400 км. Поэтому если принять, что баллон можно заправлять лишь на 80% объема, то 40 литровой емкости, заправленной 30-ю литрами вполне хватит на день поездок. А с учетом разветвленной сети газовых заправок точно нет необходимости ставить огромные баллоны, пожирающие объем багажного отделения.

Цилиндрический баллон

Тороидальный баллон GREENGAS

Оптимальный вариант

Если в багажнике перевозится исключительно мелкая утварь, а Вы часто выезжаете в дальние вояжи, где в любой момент может потребоваться запаска, стоит отдать предпочтение цилиндрическому баллону. Они производятся с наружным диаметром от 200 до 450 мм и по возможности должны занять всю ширину между колесными арками при поперечном монтаже. При продольной установке такой баллон может быть расположен у левого или правого борта, а иногда два баллона устанавливаются сразу с двух сторон.
Если Вы часто перевозите грузы и редко покидаете пределы города, где шиномонтаж на каждом углу, предпочтительнее будет тороидальный баллон, который можно установить в нишу запасного колеса. При этом Вы можете использовать всю площадь грузового пространства, даже при сложенных сидениях, а запаску можно уложить в багажник вообще избавиться от нее заменив шинным герметиком. Даже если ниша рассчитана только на докатку, можно подобрать баллон такого же размера или взять чуть больший по высоте, что лишь на 2-3 см приподнимет пол багажника. Наиболее популярный объем тороидального баллона — 40-42 литра (600 × 200 мм). На СТО «ПрофиГаз» на выбор клиентам предлагается более 125 видов баллонов.

Горловина под мультиклапан

Для того чтобы подавать газ из баллона в подкапотное пространство и обеспечить безопасность ГБО в целом, на баллоны устанавливается мультиклапан, который монтируется на горловину. От угла горловины зависит удобство монтажа мультиклапана и правильность показаний датчика топлива. Поэтому для внутреннего тороидального баллона угол горловины должен быть 30⁰. Для наружных тороидальных баллонов горловина всегда выведена под углом в 0⁰.
Цилиндрические баллоны должны быть смонтированы таким образом, чтобы горловина с мультиклапаном находилась под углом в 30⁰ к горизонтали.

Для обеспечения большого запаса хода в багажнике установлено 3 метановых баллона.

Безопасность

Баллоны для пропан-бутана делают из стали толщиной 3-4 мм. Газовая смесь может находиться в них под давлением до 16 атмосфер (проверочное до 30 атм.), но на практике редко превышает 10, что обеспечивает более чем трехкратный запас прочности.
Как упоминалось выше, существуют еще и баллоны для метана, которые отличаются размерами и материалом, из которого изготовлены (металлопластиковые или цельнометаллические). Их называют еще «баллоны высокого давления», так как эти емкости должны выдерживать до 200 атмосфер (проверочное давление до 300 атм. ).
С точки зрения безопасности баллоны проверяются самым тщательным образом еще на стадии производства. После конвейера баллон отправляют на рентгеновскую установку, где проверяется качество швов. Затем баллоны накачивают воздухом под давлением и проверяют на герметичность. Кроме того, выбранный случайным образом один баллон из тысячи должен быть испытан «на разрыв». Это значит, что его накачивают давлением до тех пор, пока он не лопнет.

Срок эксплуатации

Каждый выпускаемый газовый баллон проходит многоступенчатый контроль безопасности и получает соответствующий сертификат. Максимальный срок его эксплуатации 10 лет, но если в результате ДТП или при любом другом случайном повреждении баллон получил вмятины, он должен быть заменен новым. Кроме того, пропан-бутановый баллон должен проходить переосвидетельствование каждые 2 года, а метановый раз в 3 года.

Добавить комментарий

Имя E-mail

Комментарий

Добавить комментарий

Баллоны тороидальные – Искра Газ

Тороидальный баллон – что это такое?

Постоянные колебания цен на бензин заставляют задуматься об альтернативном источнике питания для автомобиля.

Хорошим вариантом станет переход на газ, ведь использование газа на авто значительно выгоднее в экономическом плане, нежели использование бензина.

Кроме того, инфраструктура газовых заправок на сегодня хорошо развита, так что проблем с заправкой авто газом не должно возникнуть. Ещё одним плюсом газового оборудования является простота его установки, не меняющая конструкцию транспортного средства.

Таким образом, на выходе получается транспорт, способный работать как на бензине, так и на газе. А если передвигаться с баллоном не понравиться, то его всегда можно отключить или демонтировать собственноручно.

Газовый баллон – главный элемент газового оборудования.

Различают два основных типа газовых баллонов:

Цилиндрические.

Тороидальные.

Обратите внимание

Какой же из этих баллонов лучше? По сути, их предназначение и принцип действия одинаковые. Поэтому выбирая баллон для автомобиля, стоит ориентироваться на особенности использования авто и свои потребности: частота использования багажника, его загруженность, есть ли возможность сложить сидения и увеличить пространство в багажном отделении.

Сегодня самыми распространёнными на легковых авто являются тороидальные баллоны благодаря компактным размерам и удобству пользования.

1. От чего произошло название?

Название тороидального баллона для пропана-бутана обусловлено его формой тора (формой запасного колеса).

Благодаря такой форме тороидальный баллон очень просто установить на место штатной запаски (не рядом, а вместо неё), из-за чего его зачастую называют баллоном под запаску. Такие баллоны устанавливают в автомобиль только в горизонтальном положении.

Кроме установки на место запаски, тороидальные баллоны иногда монтируют с внешней стороны автомобиля (в большинстве случаев, снизу для экономии пространства) или внутри салона, но не возле места водителя (если он имеет специальную комплектацию защитных элементов).

Принцип работы и строение тороидального газового баллона очень просты.

Газ поступает под давлением в редуктор (в конструкции не предвидеться бензонасос), где испаряется и попадает в дозатор, а дальше – в смеситель двигателя.

Переключение с газа на бензин и с бензина на газ происходит с помощью специального переключателя, расположенного в салоне автомобиля на приборной панели. Переключатель имеет три положения: газ, бензин, ничего.

2. История возникновения

Газовые баллоны изобрели в 50-х годах 20 века. Первые баллоны были не очень надёжными и плохо работали при низких температурах. Нередко случались их взрывы. Поэтому особой популярностью среди населения они не пользовались.

Но создатели не остановились на достигнутом и продолжили совершенствовать конструкцию газовых баллонов. В 80-х годах 20 века появились, так называемые, зимние баллоны, которые отлично эксплуатировались в широком температурном диапазоне. С этого времени газовые баллоны начинают набирать популярность и потихоньку устанавливаться на транспортные средства.

На просторах Украины установка газового оборудования на автомобильный транспорт началась в 90-х годах 20 века в связи с необходимостью экономии горючих ресурсов.

Важно

На тот момент существовали только цилиндрические баллоны исключительно красного цвета с несколькими стандартными объёмами.

С одной стороны, отсутствие индивидуального подхода очень ограничивало возможности автомобилистов, но с другой – не возникало проблем с выбором.

Позже, с увеличением интереса к газовому автомобильному оборудованию, выбор газовых баллонов заметно расширился. Появились тороидальные баллоны, которые и завоевали самую большую популярность благодаря множеству преимуществ. Самой популярной расцветкой стала чёрная, появилось множество моделей баллонов с объёмом на любой вкус.

3. Отличия от обычных баллонов

Принципы и суть работы у всех газовых баллонов одинакова. Но тороидальные баллоны по сравнению с традиционными цилиндрическими имеют некоторые отличия. В основном эти различия касаются внешнего вида и конструкции.

Различия между тороидальным и цилиндрическим баллонами:

Форма (тороидальные баллоны имеют форму запасного колеса, и цилиндрические – форму цилиндра).

Объём (существует большой выбор объёмов для обоих типов баллонов, но, как правило, объём тороидального баллона несколько меньше, чем цилиндрического, поэтому его, в основном, ставят на легковых транспортных средствах).

Размеры (линейные размеры тороидальных баллонов меньше линейных размеров цилиндрических баллонов, что связано с конструктивными особенностями).

4. Различия между баллонами для пропана и метана

Метан и пропан – это горючие газы, которые отличаются между собой множеством характеристик. Эти отличия и обусловливают различия между баллонами, которые предназначаются для их хранения.

Рассмотрим особенности метана и пропана.

Метан – это газ, который добывают естественным образом из природы в найденных газовых месторождениях. Его хранят под давлением в 200-250 атмосфер и измеряют в кубических метрах, так как эксплуатируют в состоянии газа.Пропан – это газовый продукт нефтедобычи и других нефтяных производств. Его хранят под давлением около 10-15 атмосфер в жидком состоянии и измеряют в литрах. Различия между метаном и пропаном:Пропан во время сгорания выделяет больше тепла, чем метан, поэтому он эффективнее в качестве горючего (применяют для сварочных и других производственных работ).Метан – это инертный газ, а пропан – нет, поэтому он и вступает в химические реакции.Пропан обладает наркотическим действием, а метан – более взрывоопасен.Во время транспортировки и хранения метану необходимо значительно большее давление, нежели пропану.Пропан легче и безопаснее транспортировать и хранить, чем метан и заправка им намного удобнее и дешевле.

Различия между баллонами для метана и баллонами для пропана:

У метановых баллонов отсутствую сварочные швы, ввиду больших нагрузок и давления, которым он подвергается. Пропановый баллон изготавливают с применением сварки. По сути, это просто труба с приваренными днищами нужного диаметра.

Толщина стенок у баллонов для пропана всего 4-5 миллиметра, а у баллонов для метана значительно больше – более 10 миллиметров. Кроме того, конструкция метановых баллонов намного прочнее.

Для производства метановых баллонов используются комбинированные материалы (чтобы снизить их вес), а в производстве пропановых баллонов используется обычная сталь.

Совет

Хранить и транспортировать пропановые баллоны значительно проще и безопаснее, чем метановые. Кроме того, баллоны с пропаном можно обменивать, а вот обменом баллонов с метаном никто не занимается.

Количество возможных заправок у метановых баллонов значительно меньше, чем у пропановых.

Стоимость метановых баллонов на порядок выше стоимости пропановых баллонов.

Для размещения метановых баллонов в автомобиле понадобиться в 2-3 раза больше места, чем для размещения пропановых с таким же объёмом. Кроме того, вся конструкция будет весить в 3-4 раза больше.

В метановых баллонах нет мультиклапана и используется трёхступенчатый редуктор, а в пропановых – одно- или двухступенчатый редуктор.

В баллонах для метана отверстие в смесителе больше, чем в баллонах для пропана, так как плотность метана заметно меньше.

5. Преимущества и недостатки

Какие же преимущества и недостатки в использовании тороидального баллонного оборудования на автомобилях?

Преимущества использования тороидальных баллонов:

Сохраняется вместительность багажного отделения на прежнем уровне (тороидальные баллоны не требуют дополнительного места для размещения, если устанавливаются на место запасного колеса).

Тороидальные баллоны очень компактны ввиду своих размерных параметров.

Существует большая линейка тороидальных баллонов разных размеров, поэтому подобрать баллон для любого авто (под место для запасного колеса) не составит большого труда.

Экономия горюче-смазочных материалов (по сравнению с бензиновым двигателем).

Недостатки использования тороидальных баллонов:

Необходимо найти место, чтобы разместить запасное колесо.

Обратите внимание

Для получения доступа к баллону необходимо выгрузить всё из багажника и приподнять палас.

Небольшая ёмкость баллона обусловливает маленькую продолжительность работы авто на газе

Основная проблема в использовании тороидального газового баллона состоит в необходимости искать новое место для запасного колеса (если баллон ставить на место запаски).

В большинстве случаев (до 90%) баллоны устанавливают на хэтчбеках или универсалах. И самым оптимальным решением для размещения запаски в этих случаях будет внешний выносной кронштейн. Других вариантов немного.

Можно перевозить запасное колесо прямо в багажном отсеке. Или же просто оставить запаску в гараже.

Последний вариант отлично подходит для авто с бескамерной резиной. Заменой запаски являются специальные аварийные герметики, способные отремонтировать колесо при его проколе.

Что касается цилиндрических баллонов, то несмотря на свои большие размеры и необходимость установки прямо в багажнике, они имеют некоторые преимущества над тороидальными:

Объём цилиндрического баллона значительно больше и может достигать до 200 литров (а это большой запас хода).

Относительно низкая стоимость (немного ниже, чем у тороидальных).

Благодаря таким преимуществам, цилиндрические баллоны отлично подходят для установки на грузовых автомобилях.

6. Виды и ориентировочная стоимость в Украине

Тороидальные баллоны есть двух видов, в зависимости от места расположения (как и запасные колёса):

Внутренние (устанавливаются в багажник на место запасного колеса и имеют внутреннюю горловину).

Наружные (предназначены для установки снаружи автомобиля, как правило, под днищем, горловина у них удлинённая и расположена сбоку).

Важно

Тороидальные баллоны различают также по объёму газа, которое они могут в себе вместить. По этому критерию различают такие баллоны:

С объёмом до 40 литров.

С объёмом 40-60 литров.

С объёмом 60-80 литров.

С объёмом более 80 литров.

Самый популярный объём тороидального баллона – это 40-42 литра, так как его легко поместить в ниши для запаски большинства автомобилей.

Стоимость тороидальных баллонов зависит от их объёма и производителя.

Тороидальные баллоны от отечественного производителя самых популярных объёмов обойдутся в 1500-2000 грн. Стоимость же импортной продукции начинается от 2500 грн. Если водитель захочет купить не только баллон, но и целый комплект газобаллонного оборудования, то ему придётся выложить около 5000 грн. за самый обычный комплект.

Для сравнения, цилиндрические баллоны стоят немного дешевле (но не критично) тороидальных. За одинаковую стоимость можно купить тороидальный баллон на 40 литров и цилиндрический на 100 литров.

Источник: https://auto.today/bok/2455-toroidalnyy-ballon-chto-eto-takoe.html

Тороидальные баллоны для ГБО, купить тороидальный газовый баллон по низкой цене с доставкой по Москве и России

Компания ГАЗПАРТ предлагает приобрести тороидальный баллон высокого качества и по приемлемой цене. Баллон такой конструкции является универсальной емкостью для хранения газа.

Компания Газпарт предлагает уникальный на российском рынке продукт – полнотелый газовый баллон.

Он монтируется на место запасного колеса и в отличии от стандартного баллона с внутренней горловиной, позволяет вмещать больше газа.

Переключение с газа на бензин осуществляется с помощью выключателя в салоне автомашины. По габаритам баллоны максимально соответствуют форме автомобильного колеса, благодаря чему их часто размещают на месте запаски.

Объемы и размеры тороидального газового баллона

В каталоге ГАЗПАРТ можно подобрать тороидальный баллон с размерами и объемом, максимально соответствующими габаритам и техническим особенностям автомобиля. Наиболее популярным объемом считается 40-42 л, так как баллон такого размера легко поставить на месте запасного колеса.

Деление баллонов по объемам:

До 40 л
40-60 л
60-80 л
От 80 л

В ГАЗПАРТ можно купить тороидальный газовый баллон для внутреннего и наружного монтажа. Баллоны тороидальные внутренние можно установить в любом подходящем по параметрам месте внутри машины. Наиболее удобный вариант – углубление под полом багажника, предназначенное для штатного запасного колеса.

Размещение на месте штатной запаски является оптимальным, так как отвечает всем основным требованием к монтажу емкости. Напомним, что тороидальный баллон ГБО должен быть обезопасен от контакта с прямыми солнечными лучами, защищен от механических ударов.

Наружный тороидальный газовый баллон предназначен для установки с внешней стороны автомобиля. При внутренней установке необходимо наличие отводящих патрубков и венткоробки. При монтаже снаружи мультиклапан должен быть закрыт от попадания влаги и грязи защитным кожухом.

Газпрарт предлагает купить качественный тороидальный баллон по лучшей цене

Купить тороидальный баллон по привлекательной цене предлагает ГАЗПАРТ. Начиная с 1995 года, наша компания занимается продажей и установкой газового оборудования от лучших отечественных и мировых производителей.

Специалисты по монтажу газовых систем работают в ГАЗПАРТ с момента основания.

Благодаря этому сотрудники компании имеют огромный опыт переоборудования автомобилей под газ. У нас можно приобрести тороидальный баллон по цене, выгодной для владельцев любого автомобиля.

Позвоните прямо сейчас, наши консультанты помогут подобрать оптимальный вариант для вашего автомобиля!

Источник: https://www. gaspart.ru/catalog/toroidal/

Подбор тороидального баллона для ГБО

Рубрика: Газовое автомобильное оборудование — ремонт — 14 сент. 2016

Газовые баллоны

Из всех узлов, которые устанавливаются на автомобиль при монтаже ГБО, наиболее громоздким является газовый баллон.
Автомобильный газовый баллон в системе ГБО — это емкость, куда заправляется газовое топливо.

Выбор газового баллона

В процессе монтажа газового оборудования на автомобиль, самое важное — правильно определить выгодное и удобное место размещения и подобрать форму газового баллона.

Производителигазовых баллонов в своем ассортименте имеют баллоны разных размеров и форм (цилиндрические баллоны, тороидальные баллоны, спаренные баллоны).

Это позволяет нам легко подбирать наиболее оптимальный вариант газового баллона для установки на автомобиль конкретной марки и модели. Оптимальный выбор газового баллона — это подбор баллона по размеру максимального объема с подходящими размерами.

Типы тороидальных газовых баллонов

Внутренние тороидальные баллоны

Горловина, куда устанавливается мультиклапан, на таких газовых баллонах располагается внутри, а вентиляция мультиклапана осуществляется с помощью специальных вентиляционных патрубков.

Это необходимо для того, чтобы отвести газ из автомобиля при срабатывании аварийного клапана при возникновении избыточного давления вбаллоне.

Внешние тороидальные баллоны

Тороидальные внешние баллоны (с наружней горловиной) — такой тип тороидальных баллонов может устанавливаться как снаружи, так и внутри автомобиля.

При установке баллонавнутри обязательно наличие венткоробки и отводящих патрубков.

Если установка газового баллона производится снаружи (например, установка под днищем внедорожника) то мультиклапан оборудуется специальным защитным кожухом чтобы предотвратить попадание воды и грязи на мультиклапан.

Габаритные размеры тороидальных газовых баллонов

Производитель баллона	Расположение горловины	Объем в л.	Габариты в мм.
Баллон Тороидальный Atiker	Внеш. горл.	42	600х200
Баллон Тороидальный Atiker	Внеш. горл.	47	650х180
Баллон Тороидальный Atiker	Внеш. горл.	48	600х225
Баллон Тороидальный Atiker	Внеш. горл.	50	680х180
Баллон Тороидальный Atiker	Внеш. горл.	54	630х225
Баллон Тороидальный Atiker	Внеш. горл.	54	720х180
Баллон Тороидальный Atiker	Внеш. горл.	57	680х200
Баллон Тороидальный Atiker	Внеш. горл.	59	650х225
Баллон Тороидальный Atiker	Внеш. горл.	61	720х200
Баллон Тороидальный Atiker	Внеш. горл.	62	630х250
Баллон Тороидальный Atiker	Внеш. горл.	63	650х240
Баллон Тороидальный Atiker	Внеш. горл.	65	680х225
Баллон Тороидальный Atiker	Внеш. горл.	68	630х270
Баллон Тороидальный Atiker	Внеш. горл.	72	720х225
Баллон Тороидальный Atiker	Внеш. горл.	73	680х250
Баллон Тороидальный Atiker	Внеш. горл.	76	720х240
Баллон Тороидальный Atiker	Внеш. горл.	80	720х250
Баллон Тороидальный Atiker	Внеш. горл.	89	720х270
Баллон Тороидальный НЗГА	Внеш. горл.	42	600х200
Баллон Тороидальный НЗГА	Внеш. горл.	47	600х220
Баллон Тороидальный НЗГА	Внеш. горл.	54	630х220
Баллон Тороидальный НЗГА	Внеш. горл.	63	630х250
Баллон Тороидальный НЗГА	Внеш. горл.	68	630х270
Баллон Тороидальный Atiker	Внутр. горл.	27	520х180
Баллон Тороидальный Atiker	Внутр. горл.	31	520х200
Баллон Тороидальный Atiker	Внутр. горл.	31	550х180
Баллон Тороидальный Atiker	Внутр. горл.	34	565х180
Баллон Тороидальный Atiker	Внутр. горл.	35	520х225
Баллон Тороидальный Atiker	Внутр. горл.	35	550х200
Баллон Тороидальный Atiker	Внутр. горл.	35	580х180
Баллон Тороидальный Atiker	Внутр. горл.	38	565х200
Баллон Тороидальный Atiker	Внутр. горл.	38	600х180
Баллон Тороидальный Atiker	Внутр. горл.	42	600х200
Баллон Тороидальный Atiker	Внутр. горл.	47	650х180
Баллон Тороидальный Atiker	Внутр. горл.	48	600х225
Баллон Тороидальный Atiker	Внутр. горл.	48	630х200
Баллон Тороидальный Atiker	Внутр. горл.	50	680х180
Баллон Тороидальный Atiker	Внутр. горл.	54	630х225
Баллон Тороидальный Atiker	Внутр. горл.	54	720х180
Баллон Тороидальный Atiker	Внутр. горл.	59	650х225
Баллон Тороидальный Atiker	Внутр. горл.	60	600х270
Баллон Тороидальный Atiker	Внутр. горл.	61	720х200
Баллон Тороидальный Atiker	Внутр. горл.	62	630х250
Баллон Тороидальный Atiker	Внутр. горл.	63	650х240
Баллон Тороидальный Atiker	Внутр. горл.	65	680х225
Баллон Тороидальный Atiker	Внутр. горл.	68	630х270
Баллон Тороидальный Atiker	Внутр. горл.	72	720х225
Баллон Тороидальный Atiker	Внутр. горл.	73	680х250
Баллон Тороидальный Atiker	Внутр. горл.	76	720х240
Баллон Тороидальный Atiker	Внутр. горл.	89	720х270
Баллон Тороидальный НЗГА	Внутр. горл.	35	580х180
Баллон Тороидальный НЗГА	Внутр. горл.	42	600х200
Баллон Тороидальный НЗГА	Внутр. горл.	47	600х220
Баллон Тороидальный НЗГА	Внутр. горл.	54	630х220
Баллон Тороидальный НЗГА	Внутр. горл.	60	630х240
Баллон Тороидальный НЗГА	Внутр. горл.	63	630х250
Баллон Тороидальный НЗГА	Внутр. горл.	68	630х270
Баллон Тороидальный Орион	Внутр. горл.	42	600х200

Источник: http://ecogaz36.ru/article/podbor-toroidalnogo-ballona-dlya-gbo/

Как выбрать газовый баллон для ГБО

Главная часть газового оборудования – это газовый баллон ГБО. Если вы решили установить ГБО в вашем авто, первым делом нужно решить вопрос, какой баллон выбрать.

В этой статье мы рассмотри два типа газовых баллонов: тороидальный баллон (схожий по форме на запасное колесо) и цилиндрический баллон.

Газовые баллоны для ГБО имеют огромное количество размеров, поэтому подобрать модель под Ваш автомобиль не составит труда.

Выбор баллона

При выборе газового баллона можно попросить квалифицированной помощи профессионалов монтажа газового оборудования, но не забывайте, что только вы знаете все нюансы вашего авто. Сначала нужно задуматься, как часто у вас используется багажник, и как именно.

Загружен ли он у вас до отказа необходимыми вещами, или вы перевозите только аптечку, огнетушитель и запасное колесо? Оснащен ли ваш автомобиль функцией складывания задних сидений для увеличения пространства в салоне и багажном отделении?

Ответ на данные вопросы нужно получить для того, чтобы выбранный тип баллона не приносил вам неудобств и позволял использовать автомобиль с комфортом, а багажник с максимальной эффективностью.

Какой газовый баллон ГБО подойдет именно Вам? В этом состоит главный вопрос.

Что выбрать

На сегодняшний день тороидальный тип баллона устанавливается на автомобиль значительно чаще, нежели цилиндрический. Тороидальный баллон монтируется в место, предназначенное для «запаски», что несомненно удобно. Но это не является поводом того, что нужно выбирать именно его для вашего автомобиля. Давайте подробнее рассмотрим каждую разновидность газовых баллонов.

Цилиндрический баллон

Из названия становится понятно, что данный баллон имеет форму цилиндра и может быть установлен в любом месте багажника при любом кузове автомобиля. В большинстве случаев баллон устанавливают поперек автомобиля, вплотную к тыльной стороне заднего сидения.

От размеров багажника и баллона зависит, будет ли последний занимать все пространство между колесными арками, или часть багажника останется свободной. При таком варианте крепления перевозить крупногабаритные предметы сложив задние спинки сиденья, скорее всего, у вас не получится.

Цилиндрический газовый баллон ГБО так же может быть установлен вдоль автомобиля, с правой или левой стороны. Данный способ монтажа предусматривает наличие свободного места с одной стороны багажника.

При данном способе крепления возможна перевозка крупногабаритных вещей если тыльная сторона задних сидений будут в сложенном виде (учитывая, что в вашей машине предусмотрена такая функция).

Такой способ был популярен во времена отсутствия тороидальных баллонов.

Цилиндрический баллон также может быть вмонтирован под днищем вашего автомобиля, если конструкция и клиренс позволит такое расположение.

Если Вы устанавливаете баллон ГБО под днище автомобиля необходимо следить за его герметичностью и целостностью как самого баллона так и его креплений. Т.к. в период повышенной влажности окружающей среды (осенне-весенний период) баллон и его крепления подвергаются влиянию как реагентов (соли) так и влаги.

Цилиндрический баллон наиболее органично впишется в автомобили с кузовом седан, в которых глубокие багажники, где из-за глубины багажного отделения достаточно сложно в полном объеме его эксплуатировать.

Совет

Установка цилиндрического баллона в таких багажниках наиболее эффективно позволяет использовать багажное отделение без потерь функциональности.

Так же, несомненным плюсом является тот факт что после монтажа цилиндрического баллона запасное колесо и остальные необходимые предметы, которые располагаются в багажнике, остаются на своих местах.

Популярные размеры цилиндрических баллонов ГБО представлены ниже

Тороидальный баллон

Тороидальный газовый баллон ГБО – имеет форму запасного колеса. На данный момент такой тип баллона является самым распространенным, так как его монтаж вместо «запаски» не вносит особых изменений в функциональности багажного отделения автомобиля. Вам будет доступна вся площадь багажного пространства, как при сложенных сидениях, так и при сиденьях в обычном положении.

В некоторых автомобилях запасное колесо расположено под днищем автомобиля, в таком случае крепление тороидального баллона под днище также допустимо.

Из-за конструкции тороидального баллона, его вместительность, относительно цилиндрического немного меньше. Это означает, что время работы двигателя на газе при использовании такого баллона будет меньше.

В автомобилях с большим расходом топлива, и имеющим большие бензобаки от 80 литров, баллон объемом даже на 48 литров покажется незначительным, что потребует частой дозаправки. По этой причине ставить Тороидальный баллон для ГБО в такой автомобиль нецелесообразно.

Если рассматривать кроссоверы, то здесь установка Тороидального баллона может иметь несколько вариантов. В таком кузове баллон может иметь большие, нежели «запаска» размеры.

Хотя меньшее время работы на газе на данный момент не является таким уж большим недостатком, потому что сеть заправочных станций, которые заправляют газом, в наше время достаточно развита, это обеспечивает свободу передвижения, а если вдруг газ закончится, в любой момент можно переключиться на бензин.

Популярные размеры тороидальных баллонов ГБО представлены ниже

Что делать с запасным колесом

Идеального выхода из этой проблемы не существует. Возможна перевозка запаски в багажнике автомобиля в специальном чехле. Но в таком варианте свободное место багажника существенно уменьшается.

Альтернативным вариантом постоянной перевозки запасного колеса может выступать набор для ремонта шины в случае прокола. В набор входит специальный состав, которым заполняется дыра в проколотом колесе, с последующим накачиванием с помощью компрессора, который входит в набор.

Состав герметизирует шину, и у вас будет время доехать до ближайшего автомобильного сервиса. К этому способу можно прибегнуть только когда прокол небольших размеров. Если лопнуло колесо, лопнула грыжа на колесе или образовался большой разрез, на ремонт шины рассчитывать не стоит.

Обратите внимание! Заправлять баллон ГБО можно не более чем на 80% от его номинального объема. Т.е. стандартный Тор емкостью 42 литра можно заправлять не более чем на 34 литра.

Обратите внимание

Покупать баллоны для ГБО желательно официально и с гарантией. Монтаж баллона рекомендуется осуществлять в центре обслуживания с хорошей репутацией.

Источник: https://gbo4auto.ru/komplektaciya-gbo/kak-vybrat-gazovyj-ballon-dlya-gbo.html

Что такое тороидальный газовый баллон. Какого вида лучше выбрать

В связи с повышением цен на бензин, в качестве альтернативного источника питания для авто часто применяют газ. Его использование обходится гораздо дешевле, да и установка необходимого оборудования не портит внешний вид машины. Таким образом, автомобиль может потреблять как бензин, так и газ.

Еще одним положительным аспектом использования альтернативного горючего является широкая сеть газовых заправок, и проблем с ресурсами возникнуть не должно.

Главным элементом установки техники является газовый баллон. Это наиболее емкий и громоздкий объект, от выбора которого зависит дальнейшая работа всей системы. Так различают:

цилиндрический;
тороидальный;
спаренный.

Выбор зависит от индивидуальных потребностей каждого владельца автомобиля. Цилиндрический тип устанавливается надолго, однако из-за своей массивности довольно невыгоден при размещении, так как занимает много места в багажном отделении. То есть при перевозке груза больших размеров его нельзя будет переместить.

Однако у него есть несомненные преимущества. Так, он гораздо вместительнее по объему, чем остальные виды. Цилиндрическая конструкция может вмещать до 200 литров, в то время как тороидальная ограничивается до сотни. И громоздкость не проблема, если речь идет об установке в грузовых автомобилях.

Наиболее популярным для легкового транспорта является тороидальный, так как он менее громоздкий и удобен в использовании.

Что такое тороидальный баллон?

Тороидальный газовый баллон имеет форму тора, отсюда и название. То есть внешне он похож на колесо. Монтируется в удобном для владельца автомобиля месте. Обычно его ставят туда, где должно располагаться запасное колесо. Тороидальный баллон несколько меньше по размеру, чем цилиндрическая конструкция, поэтому чаще используется в легковых автомобилях.

Типы

При выборе тороидального баллона для ГБО (газобаллонного оборудования), следует обратить внимание также на различные виды конструкции. От этого зависит место установки и количество занимаемого пространства. Так выделяют:

с внешней горловиной;
с внутренней горловиной.

Оборудование с внешней горловиной устанавливается чаще всего вместо дополнительного колеса. Таким образом экономится площадь в багажном отделении. При этом придется переместить саму запаску.

Ее можно убрать в багажник или же поместить на кронштейн (такой способ актуален для владельцев джипов или универсалов).

Еще один вариант — пользоваться докаткой или другими средствами, которые помогут убрать прокол в пути.

Вам будет интересно >> Газовые форсунки Ловато

В подобной конструкции тороидального баллона ГБО горловина размещается с внутренней стороны, а вентиляция производится через специальные патрубки, которые не позволяют, в случае повышения давления, пустить газ внутрь автомобиля.

Устройство с внешней горловиной отличается возможностями в расположении. Так его можно размещать как снаружи транспортного средства, так и внутри.

Если в первом случае это необходимо, чтобы газ не попал в салон автомобиля при критическом повышении давления, то во втором подобная защита убережет механизм от грязи, воды и прочих загрязнений. Соответственно, повысит выносливость, а также продолжительность эксплуатации техники.

Размеры

Газовые баллоны различаются не только по типу, но еще и по объему и размеру. Так, цилиндрические устройства достигают объема до 200 литров, что делает их удобными в использовании для грузового транспорта. Похвастаться такими показателями тороидальные баллоны для ГБО не могут, однако их размеры делают конструкцию гораздо более компактной, что удобно для небольших автомобилей.

По объему газа, который может содержать в себе канистра, ассортимент колеблется от 40 до более чем 80 литров. При этом, чем большее количество горючего вмещает в себе устройство, тем больше его габариты.

Так, тороидальный баллон на 42 литра с внутренней горловиной достигает размеров около 600 на 200 мм. А конструкция на 89 литров — уже 720 на 270 мм.

Преимущества и недостатки

Главным преимуществом этого типа перед цилиндрическим является наличие свободного места в багажнике. Сравнительно небольшие размеры тороидальных баллонов предпочтительнее для ГБО. Их можно установить на днище транспорта, вместо запасного колеса, а цилиндрическую конструкцию — только в багажник.

Широкий ассортимент продукции позволяет выбрать лучшее и наиболее подходящее каждому владельцу автомобиля. Поэтому тут индивидуальные предпочтения покупателя ставятся выше и полностью удовлетворяются.

Вам будет интересно >> Настройка ГБО омвл 4 поколения своими руками

Если сравнивать с расходом бензина, то газ – более дешевое горючее. Так можно существенно сэкономить на обслуживании автомобиля.

Важно

Еще один немаловажный фактор — наличие газовых заправок. Развитая сеть позволяет без проблем пополнить запасы горючего.

Из недостатков можно выделить то, что при установке тороидальных газовых баллонов сложно найти место для запаски. К тому же, чтобы получить доступ к самой конструкции, нужно вынуть все из багажного отделения, поднять палас, и только потом заливать газ.

Вывод

Газобаллонное оборудование может стать только дополнительным источником питания, ведь литраж слишком маленький, чтобы обеспечить длительную езду на одном газе.

Источник: https://GazBlog.ru/gbo/oborudovanie/toroidalnyj-ballon

Баллоны ГБО для переоборудования автомобилей на газ

Низкая цена на газ, развитие сети газозаправочных станций, увеличение ресурса двигателя на 20 — 35% в среднем — основные факторы привлекающие автолюбителей в последнее время.

Владельцы транспортных средств массово устанавливают профессиональное газобаллонное оборудование (сокращенно ГБО), имеющее соответствующее освидетельствование (о чем ставится печать в технический паспорт) всеми необходимыми государственными регулирующими службами.

Это все делается в надежде сэкономить на расходе топлива 35 — 50%, при среднегодовом пробеге авто от 20 тысяч км. Чем дальше и чаще ездит машина, у которой вместо бензобака активно используется пропан, тем больше пропорционально растет и экономия.

Напротив, для владельцев, какие не планируют постоянно и на большие расстояния эксплуатировать свое авто, переходить на газ не имеет особого смысла, так как установка слишком долго будет окупаться.

Баллоны для автомобилей на газу

В качестве топлива, машины с установленным ГБО бывают на сжиженном пропане или метане (нефтяном газу). Последний менее распространен и для него сложнее найти АГЗС (так сокращенно называется заправочная станция, где машину можно снова наполнить газом).

Оба вида используют в роли емкости для хранения прочные стальные баллоны с толщиной стенки не менее 3 мм (даже незначительная деформация и нарушение герметичности могут повлечь за собой самые тяжелые последствия) с антикоррозионным покрытием корпуса.

Устройство, в общем случае одинаково и включает в себя цельносварную бесшовную металлическую посудину со штуцером на конце. Выход крепится к мультиклапану, совмещенному с вентиляционной коробкой. Набор клапанов и предохранителей для всевозможных аварийных ситуаций надежно препятствует утечке газа, возгоранию или взрыву.

Совет

Прочные стальные стенки, какие предварительно проходят полевые испытания по соблюдению требований безопасности, на практике оказываются прочнее опорных рам и остаются целыми, даже когда во время ДТП кузов сминается как бумага.

Таким образом, распространённый среди неопытных автолюбителей миф о повышенной взрывоопасности газового баллона не имеет под собой никаких реальных оснований.

Объем и размеры газовых емкостей

Бывает несколько форматов баллонов, но все они находятся в пределах 20 — 90 литров для классических легковых автомобилей.

Для внедорожников доступна установка конструкции массивнее — до 150 литров и крепить небольшие запасные снаружи, а тяжелые грузовики носят специально модернизированные спаренные агрегаты до 1000 литров общего объема, имеющие значительные размеры. Нужно учитывать следующие факторы при выборе необходимого формата:

Чем большие габариты баллона тем реже придется заправляться, несмотря на широкое покрытие заправочными станциями, в некоторых регионах еще проблематично найти пропан. Это аргумент взять максимально возможные размеры.

Согласно требованиям безопасности газовый баллон не может заправляться более чем на 85%, в современных конструкциях ГБО предусмотрена специальная отсечка подачи топлива, не дающая превысить допустимый предел. Сжиженный газ может внезапно расшириться, и при полном заполнении теоретически разорвать емкость. В реальности, в такой маловероятной ситуации специальный предохранитель в мультиклапане сбросит газ через вентиляцию наружу, подальше от салона. Это все влияет на количество газа, которое можно взять с собой — оно всегда будет процентов на 20 ниже емкости баллона, что указывает паспорт.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

С другой стороны большой баллон или несколько спаренных — громоздкая конструкция, самая габаритная часть ГБО. К тому же по замыслу конструкторов авто, для нее не предусмотрено специально отведенного места — так что установка баллона вынуждает жертвовать жизненным пространством багажника или запаской. Компактные модели на 20 или 35 литров имеют свои преимущества с этой точки зрения.

Точно также, с увеличением габаритов емкости пропорционально растет толщина стенок (до 5 мм антикоррозионной стали), которые немало весят. Увеличенный баллон вынудит таскать с собой лишнюю сотню — другую килограмм, что далеко не всегда рентабельно.

Классификация газовых баллонов

Помимо деления, основанного на собственных габаритах изделий, они отличаются формой. Если отбросить узкоспециализированные модели и тяжелое грузовое оборудование, то бывают два вида баллонов под пропан: цилиндрический и тороидальные, предназначенные для комплектации в автомобильное ГБО

Цилиндрический вариант

На сегодняшний день считается скорее устаревшей версией, подходящей больше для ранних поколений ГБО, но по прежнему не теряет актуальность. Постепенно его вытесняют тороидальные формы как более практичные в целом.

Конструкционно — самый обыкновенный цилиндрический баллон, установка большинством специалистов рекомендуется в багажник автомобиля с корпусом типа седан.

К сожалению, установка в углу ни к чему хорошему не приводит, баллон неравномерно нагружает оси. Для крупных авто возможна установка под капотом небольшой емкости на 20 — 35 литров, подходящий вариант резервного запаса газа для долгого переезда.

Тороидальные баллоны

Преимуществом, обеспечившим популярность такой формы резервуара для хранения газа в автомобиле является успешная имитация под запасное колесо автомобиля, вследствие чего, эти детали имеют одинаковые размеры и соответственно взаимозаменяемы. В случае когда установка проходит на корпус типахетчбек или лифтбек с выносным размещением запаски, полностью сохраняется все рабочее пространство багажника и пропан максимально удален от салона.

Закономерно возникающий вопрос — что делать с самой запаской водители решают тремя способами:

Хранят колесо в багажнике или салоне. Для этого очень уместно приобрести специальный переносной и внешне солидный чехол.

Разместить емкость с газом по капотом. Это более практичный вариант чем аналогичный с цилиндрический: тороидальные баллоны, имея тот же объем на 20 -35 литров, более плоские и для успешной установки не нужен такой высокий клиренс авто.

Вообще отказаться от запаски в пользу компактного и практичного ремкомплекта, который быстро и надежно устраняет разрыв практически любой тяжести. Однако, не стоит забывать — это не полноценная замена смены колеса, ситуации бывают очень непредсказуемые.

Регулярная проверка состояния баллона

Раз в два года, согласно законодательно утвержденным нормам эксплуатации, необходимо проходить профилактический технический осмотр автомобиля и его комплектующих, в список которых также входит и ГБО.

Если во время техосмотра специалисты изучают пригодность резервуара для газа для дальнейшей эксплуатации по назначению, они направляют его на специальные исследования контроля качества, имеющие название: «освидетельствование и опрессовка газового баллона».

Тестирование проводится в четыре этапа и при несоответствии характеристик топливного резервуара параметрам, которые указывает технический паспорт изделия определяют агрегат в брак или на ремонт.

Первоначально, с баллона демонтируют все съемные детали, промывают снаружи от грязи и жира. Дальше резервуар полностью опустошается и продувается водой под давлением до полного удаления остатков топлива (обычно это пропан).

Визуальное освидетельствование проводится квалифицированными экспертами на предмет поиска дефектов после которых баллон подлежит немедленному списанию:

Трещины и следы коррозии с глубиной проникновения более 10% толщины стенки
Вмятины и деформации корпуса
Трещины на сварных швах

Гидравлическая проверка на прочность

Для испытания водой, баллон помещают в специальную камеру с бронированными стенками для соблюдения мер безопасности.

Там его накачивают водой, под давлением 20 — 25 атмосфер в течение двух минут (данные о точной нагрузке и продолжительности воздействия содержит технический паспорт).

Обратите внимание

Если все прошло благополучно, давление снижают до стандартных 16 атмосфер и проводят еще одно освидетельствование на предмет проступивших дефектов и эффекта запотевания, свидетельствующих о непригодности устройства.

Закончив процедуру, воду полностью откачивают, а баллон просушивают струей горячего сухого воздуха под давлением.

Пневматическая проверка на герметичность соединения

Перед накачиванием баллона сжатым воздухом, его полностью погружают в специальную ванную заполненную водой, и надевают мультиклапан идущий вместе с баллоном в комплекте ГБО.

Давление доводят до 16 атмосфер и проводят освидетельствование 2 минуты (если такую цифру в соответствующей графе декларирует паспорт). Появление даже ничтожного количества пузырьков воздуха говорит о неспособности штуцера удержать герметичность на стыке с клапаном.

Если же резервуар для хранения газа в автомобиле с честью прошел и это испытание, то проходит опрессовка, монтаж на свое место и подписание акта о том что освидетельствование прошло успешно, который скрепляют печатью организации, проводившей исследование и поручившейся таким образом за качественную работу баллона еще в течение двух следующих лет. Акт выдают на руки владельцу транспортного средства, это юридической силы документ. Вдобавок, в паспорт изделия заносится пометка про выполненное освидетельствование, и еще одна пометка наносится на отведенную для этого табличку на корпусе самого устройства. Освидетельствование по термину действия не может превышать срока годности самого устройства, который занесен в паспорт еще на заводе производителем.

Источник: https://GboTeh.ru/vse-o-gbo/ballon-gbo.html

Специализированный установочный центр ГБО

Газовые баллоны на автомобиль

Бензин дорожает практически постоянно, но стоит ли из-за этого ограничивать себя в поездках на автомобиле? Компания ПРОСТОГАЗ имеет все необходимое для перехода на дешевое топливо — газ.

Мы предлагаем низкие цены на весь ассортимент газовых баллонов на автомобиль, первоклассное сервисное обслуживание и техническую поддержку.

Вся представленная продукция проходит дополнительный контроль центра качества.

Автомобильные газовые баллоны STAKO для пропана Продукция этого мирового лидера не нуждается в представлении. Компания STAKO выпускает более 1000 наименований газовых баллонов: цилиндрических и тороидальных, выполненных из высококачественной стали. Вся продукция полностью соответствует мировым стандартам качества.

Максимальный уровень безопасности.
Устойчивость к воздействию открытого пламени.
Надежный клапан. Никаких утечек за весь период эксплуатации!

Гармоничная организация производственных цехов и рабочие места, оснащенные средствами автоматизации — это один из секретов высокой производительности. На протяжении многих лет STAKO устанавливает новые стандарты качества.

Газовые баллоны на авто — оцените очевидные преимущества! Есть несколько вариантов снизить расходы, связанные с периодической заправкой автомобиля. Например, можно снизить количество поездок или пересесть на малолитражку. Но стоит ли себя ограничивать, когда можно приобрести газовый баллон, дополнительное оборудование и модернизировать свое авто!

В зависимости от интенсивности поездок все первичные затраты окупятся за несколько месяцев. Проблем с заправкой сегодня нет ни в одном городе, а те минусы, о которых можно услышать, не столь значительны, как кажутся.

Вы можете использовать газ постоянно или совмещать его с бензином. Современные системы довпрыска регулируют подачу топлива самостоятельно. Поэтому при критических работах двигателя машина не теряет мощности, а водителю не приходится постоянно переключаться между видами топлива.

Пользуясь газом, Вы получаете:

экономный расход топлива;
увеличение срока службы двигателя и других важных систем автомобиля.

Если Вы беспокоитесь о сокращении объема автомобильного багажника, то Вам стоит обратить внимание на тороидальные газовые баллоны, при этом следует знать, что цена их заметно выше, чем у цилиндрических. Но зато они легко помещаются в нишу, предназначенную для запасного колеса.

Баллон тороидальный STAKO (полнотелый).

95 литров

Баллон тороидальный STAKO (полнотелый).

83 литра

Баллон тороидальный STAKO (с внутренней горловиной)

80 литров

Баллон тороидальный STAKO (полнотелый).

79 литров

Баллон тороидальный STAKO (полнотелый).

61 литр

Баллон тороидальный STAKO (полнотелый).

54 литра

Баллон тороидальный STAKO (с внутренней горловиной)

53 литра

Баллон тороидальный STAKO (с внутренней горловиной)

48 литра

Баллон тороидальный STAKO (с внутренней горловиной)

42 литра

Баллон тороидальный STAKO (с внутренней горловиной)

40 литров

Баллон тороидальный STAKO (с внутренней горловиной)

38 литров

Баллон тороидальный STAKO (с внутренней горловиной)

36 литров

Баллон тороидальный STAKO (с внутренней горловиной)

34 литра

Баллон тороидальный ТОР (горловина внутри)

68 литра

Баллон тороидальный ТОР (горловина внутри, горловина снаружи)

63 литра

Баллон тороидальный ТОР (горловина внутри)

60 литров

Баллон тороидальный ТОР (горловина внутри, горловина снаружи )

54 литра

Баллон тороидальный ТОР (горловина внутри)

47 литров

Баллон тороидальный ТОР (горловина снаружи или горловина внутри)

42 литра

Баллон тороидальный ТОР (горловина внутри)

40 литров

Баллон тороидальный ТОР (горловина внутри)

35 литров

Источник: http://prostogaz. ru/gbo/ballony-toroidalnye

Баллоны ГБО: обзор, особенности, виды, производители и отзывы

Газобаллонное оборудование все больше набирает популярность. Основная причина – это экономия. Ведь стоимость литра газа вдвое меньше, чем бензина. А расход автомобиля будет одинаковым. При этом владелец не теряет ни в мощности, ни в разгонной динамике.

Специалисты говорят, что при покупке такого оборудования важным моментом является не только газовый редуктор, но и баллон ГБО. Цена и размеры его могут быть различными.

Какие же существуют баллоны для газовых систем? Рассмотрим в нашей сегодняшней статье эти вопросы подробнее.

Характеристика

Итак, для начала рассмотрим, что же такое баллон ГБО. Это специальная емкость для хранения газа. Обычно баллоны рассчитаны на пропан-бутан, так как именно эта система является наиболее удобной для большинства людей, что ездят на газу. Метановые баллоны – это редкость.

Они очень громоздкие и существенно увеличивают снаряженную массу машины. Ввиду этого устанавливались лишь на грузовики. Сам баллон изготавливается из листовой стали и имеет отверстие для мультиклапана. Через него уже подключаются входные трубки на подачу топлива к редуктору-испарителю.

Разновидности

Сегодня существует несколько типов данных емкостей. Это:

Цилиндрические баллоны для ГБО. Тороидальные.

В чем их особенности, плюсы и минусы? Рассмотрим ниже каждый тип по отдельности.

Цилиндрический

Это самый старый тип баков для газа. Выполнен он в форме цилиндра. Плюс его в том, что устанавливаться он может в разных местах:

В багажнике. Под кузовом (если это грузовик). Под днищем.

Но обычно такие конструкции ставятся поперек машины, за спинкой заднего дивана. Размеры такого бака могут быть разными. Но в любом случае данный элемент будет скрадывать часть багажного пространства в автомобиле.

Некоторые устанавливают баллон ГБО поперек кузова. В таком случае пространство в багажнике будет больше вширь. Если у вас складывающиеся спинки задних сидений, вы не будете иметь возможность перевозить длинные грузы.

Это нужно учитывать при выборе места установки бака.

Цилиндрический баллон для коммерческого транспорта

Если говорить о малотоннажных грузовиках, что работают на бензине, сразу на ум приходит «Газель». Наверное, нет ни одной рабочей бензиновой «Газели», которая бы не была переведена на газ.

Это существенная экономия. Но подойдет ли цилиндрический бак для подобных автомобилей? Этот тип баллона является единственным пригодным для подобных машин.

Ведь тороидальный разместить в такой машине очень трудно.

Где устанавливается цилиндрический бак на «Газелях»? Обычно их ставят под грузовым кузовом с правой стороны (противоположной бензиновому баку). Но при выборе нужно учитывать свободные размеры. Важно, чтобы бак удобно располагался и не выходил за габариты самого автомобиля. Но об объеме мы поговорим немного позже.

Тороидальный газовый баллон ГБО

Этот тип баллонов появился уже в 2000-х годах. На данный момент является наиболее распространенным для легковых автомобилей и кроссоверов.

Ключевая особенность установки баллона ГБО тороидального в том, что он помещается в нише под запасное колесо. Таким образом, бак скрыт и не виден в багажнике.

Еще водитель может использовать в полной мере грузовую площадку при сложенных сиденьях. Ширина и длина ее не меняется.

Важно

Тороидальный баллон ГБО имеет форму бублика и изготавливается из такой же стали, как и цилиндрические аналоги. В центральной части конструкции есть отверстие для мультиклапана.

Однако у такого бака есть и недостатки. Первый момент касается запасного колеса. Поскольку баллон размещается на его месте, запаску нужно куда-то девать. Также у тороидальных баллонов ГБО меньший объем, нежели у цилиндрических. Но они не скрадывают свободное пространство и находятся в нижней части автомобиля строго посредине, не нарушая его устойчивость на дороге.

Что лучше выбрать?

Несмотря на вышеперечисленные минусы, именно тороидальный баллон является наиболее востребованным и удобным (судя по отзывам) в использовании. Такой бак не менее безопасен и может использоваться на протяжении девяти лет.

Что делать с запаской?

Идеального выхода из данной ситуации нет. Данное колесо придется перевозить в багажнике в специальном чехле. Однако объем грузовой площадки все равно уменьшается. Есть еще один вариант – оставить запаску дома и возить с собой комплект для экстренного ремонта шины в случае прокола.

В комплект входит специальный герметизирующий состав, которым заполняется проколотый участок в колесе. Достаточно установить его в отверстие и накачать компрессором колесо. А далее на ближайшей шиномонтажке сделают полноценную латку. Но в случае крупных порезов и повреждения боковин данное средство не поможет.

Поэтому большинство автомобилистов все же выбирают возить с собой запаску.

Какой объем выбрать?

Специалисты говорят, что не нужно безумно гнаться за объемом. Ведь с увеличением емкости бака вы лишаетесь объема багажника. А что касается тороидального, здесь объем строго ограничен размерами ниши под запасное колесо. Так, в среднем объем баллона составляет от 38 до 45 литров.

Как отмечают отзывы автолюбителей, этого вполне хватит, чтобы проехать 350-400 километров на одной заправке «до полного». Но это касается машин с объемом двигателя до двух-двух с половиной литров. Если у вас мощный внедорожник или объемный «американец», данный запас хода нужно делить на два.

Этого, конечно, мало, и тут в голову приходит мысль установить цилиндрический баллон. Это решение не всегда оправдано, ведь газовые заправки сейчас широко распространены.

Но в местности с плохо развитой инфраструктурой установка объемного цилиндрического бака будет более правильным решением, нежели компактного тороидального.

Если говорить о машинах типа «Газель», объем баллона должен составлять от 70 до 120 литров. Ставить больше нет смысла, если ежедневный пробег машины менее трехсот километров. Размеры баллонов ГБО для «Газели» должны быть такими, чтобы бак не выпирал наружу и не встретился с задним крылом. В идеале это длина в 910 миллиметров.

Обратите внимание

Заправлять газовый бак пропаном можно не более, чем на 80 процентов от его максимального объема. Таким образом, в стандартный тороидальный баллон на 42 литра помещается не более 34 литров топлива. Это нужно учитывать при покупке газового бака.

Производители

На сегодня есть несколько фирм, что выпускают подобную продукцию. Положительные отзывы получают следующие компании:

«Балсити». «Реал-Шторм». SINOMA.

В Украине хорошо зарекомендовали себя баллоны от «Харпромтех». Они имеют качественные сварные швы и длительный срок эксплуатации.

Заключение

Итак, мы выяснили, что собой представляет баллон ГБО и каких видов он бывает. Теперь вы знаете, какой тип газового бака лучше подходит именно для вашего автомобиля.

Источник: http://www.nastroy.info/post/ballonyi-gbo-obzor-osobennosti-vidyi-proizvoditeli-i-otzyivyi

Размеры и объемы газовых баллонов

Размеры баллонов со сжатым газом – сварка Размеры газовых баллонов Австралия – Размеры сварочных баллонов – размер и размеры газового баллона G, размеры баллона размера E и объем баллона размера D

Размеры баллонов со сжатым газом – сварка Размеры газовых баллонов Австралия – Размеры сварочных баллонов – Размеры газовых баллонов

В следующей таблице указаны размеры баллонов со сжатым сварочным газом размеров G, E, D и VT для Австралии – размеры сварочных баллонов – объем и размеры газового баллона.

Буквенные коды размеров наших баллонов со сжатым газом совпадают с кодами размеров газовых баллонов BOC (коды размеров газовых баллонов BOC).

Размеры газовых баллонов с ацетиленом (размеры кислородно-ацетиленовых баллонов), емкость баллона и размеры газовых баллонов (размеры баллонов со сварочным газом) включены в размеры баллонов со сжатым газом. Размеры баллонов с ацетиленом (размеры баллонов с ацетиленом) включают размеры баллонов с ацетиленом E и G.

Баллоны для кислородно-ацетиленовой сварки – Размеры баллонов для кислородно-ацетиленовой сварки – Размеры баллонов для кислородно-ацетиленовой сварки

Размеры баллонов с ацетиленом (размеры баллонов с ацетиленом) включают размеры баллонов с ацетиленом E и G. Размеры баллонов с кислородом включают размеры сварочных баллонов E2 и G2.

Окси-ацетиленовые баллоны, размеры
Размеры баллонов с кислородом и ацетиленом
Размер	Высота	Диаметр	Вес тары
Е	770 мм	210 мм	22 кг
Г	795 мм	310 мм	55 кг
Е2	780 мм	780 мм	24,5 кг
Г2	1460 мм	230 мм	54 кг
Фактические размеры и собственный вес могут отличаться в зависимости от размера баллона со сжатым газом Для справки: наши буквенные коды размеров баллонов со сжатым газом совпадают с кодами размеров газовых баллонов BOC (коды размеров баллонов BOC). Copyright © 2019. ООО «Элгас»

Размеры баллонов с кислородом для сварки – Размеры баллонов со сварочным газом

Кислород доступен в размерах баллонов со сжатым газом E2 и G2 кислород (размеры газовых баллонов с кислородом и ацетиленом 16 2 2) O 2912 O 2912 размеры баллонов, емкость баллона и размеры газового баллона.

Размеры баллонов с ацетиленом – Размеры баллонов с ацетиленом – Таблица размеров баллонов с ацетиленом в этой таблице размеров баллонов с ацетиленом:

Размеры баллонов с ацетиленом – Размеры баллонов с ацетиленом

Таблица размеров баллонов с ацетиленом

Размеры баллонов с ацетиленом – Таблица размеров баллонов с ацетиленом
Размер	Высота	Диаметр	Вес тары
Е	770 мм	210 мм	22 кг
Г	795 мм	310 мм	55 кг
Фактические размеры и собственный вес могут различаться в зависимости от размера баллона с ацетиленовым газом Для справки: наши буквенные коды размеров баллонов со сжатым газом совпадают с кодами размеров газовых баллонов BOC (коды размеров баллонов BOC). Copyright © 2019. ООО «Элгас»

Размеры газовых бутылок аргона (размеры бутылок аргона) – размеры газовых цилиндров аргона – емкость аргонового цилиндра

Сварные газовые размеры аргонов. м³ (2000 литров). Размер аргонового цилиндра размера D составляет 750 мм в высоту и 170 мм в диаметре, а вес баллона составляет 20 кг.

Газовый баллон размера E2 содержит 4,1 м³ (4100 литров). Размеры цилиндра размера E составляют 1460 мм в высоту и 230 мм в диаметре, а вес цилиндра составляет 24,5 кг.

Газовый баллон размера G2 содержит 10,2 м³ (10 200 литров). Размеры газового баллона размера G составляют 780 мм в высоту и 204 мм в диаметре, а вес баллона составляет 54 кг.

Размеры баллонов с аргоном (размеры баллонов с аргоном) включают размеры баллонов с аргоном G2, E2 и D – размеры сварочных баллонов, емкость баллона с аргоном и размеры баллона с аргоном. Емкость баллона с аргоном составляет 2,0 м³ для баллона размера D, 4,1 м³ для баллона размера E2 и 10,2 м³ для баллона размера G2.

Размеры баллонов с аргоном (Размеры баллонов с аргоном) – Таблица вместимости баллонов с аргоном

Размеры баллонов с аргоном (Размеры баллонов с аргоном) – Вместимость баллонов с аргоном
Размеры баллонов с аргоном (Размеры баллонов с аргоном) Размеры баллонов с аргоном
Размер	Высота	Диаметр	Вес тары	Емкость баллона с аргоном
Г2	1460	230	54 кг	10,2 м ³
Е2	780	204	24,5 кг	4,1 м ³
Д	750	170	20 кг	2,0 м ³
Фактическая емкость баллона с аргоном, размеры и собственный вес могут различаться в зависимости от размера баллона с аргоном и баллона Для справки: наши буквенные коды размеров баллонов со сжатым газом совпадают с кодами размеров газовых баллонов BOC (коды размеров баллонов BOC). Copyright © 2019. ООО «Элгас»

Объем цилиндра размера D составляет 2,0 м³. Объем цилиндра размера E2 составляет 4,1 м³. Объем цилиндра размера G2 составляет 10,2 м³.

Размеры баллонов с азотом – Размеры баллонов с азотом – баллоны с азотом

Баллоны с азотом (баллоны с газообразным азотом) поставляются в двух размерах баллонов с азотом для удовлетворения ваших потребностей. Размеры баллонов с азотом (размеры баллонов с азотом) включают размеры баллонов с азотом G2 и E2. Азот инертен практически ко всем веществам при температуре и условиях окружающей среды.

Размеры баллонов с азотом включают размеры баллонов со сварочным газом – размеры баллонов с азотом, емкость баллона и размеры газовых баллонов.

Таблица размеров баллонов с азотом – Баллон с азотом

Размеры баллонов с азотом – Размеры баллонов с азотом – Объем баллона с азотом
Размеры баллонов с азотом – Размеры баллонов с азотом – баллоны с азотом
Размер	Высота	Диаметр	Вес тары	Емкость баллона с азотом
Г2	1460	230	54 кг	10,2 м ³
Е2	780	204	24,5 кг	4,1 м ³
Фактические размеры баллонов с азотом (размеры баллонов с азотом), вместимость, габариты и собственный вес могут различаться в зависимости от производителей баллонов с азотом. Для справки: наши буквенные коды размеров баллонов со сжатым газом совпадают с кодами размеров газовых баллонов BOC (коды размеров баллонов BOC). Copyright © 2019. ООО «Элгас»

Размеры баллонов с газом для сварки – Размеры баллонов с газом для сварки – Размеры баллонов со сварочным газом

Размеры баллонов со сварочным газом варьируются от небольших и портативных, которые предпочитают сантехники и другие мастера, до больших размеров баллонов со сварочным газом для стационарных работ. приложения, расположенные где-нибудь, например, в ремонтной мастерской или на производственном предприятии.

Размеры баллонов со сварочным газом – Размеры сварочных газовых баллонов: баллоны с кислородом и ацетиленом – Размеры баллонов с кислородом и ацетиленом
Размеры баллонов с кислородом и ацетиленом
Размеры бутылок с ацетиленом	Э и Г
Размеры кислородных баллонов	Е2 и G2

График размеров сварочных баллонов

Размеры баллонов со сжатым газом Австралия, размеры газовых баллонов, объем баллона со сжатым газом и емкость баллона

Размеры баллонов со сжатым газом Австралия, размеры газовых баллонов и емкость баллона зависят от типа газового баллона. Различные типы газа поставляются в баллонах со сжатым газом разных размеров – объем, размеры газового баллона и емкость баллона могут различаться, даже если размеры баллонов со сжатым газом в Австралии имеют одинаковые размеры и диаметр.

Всегда проверяйте размеры баллона со сжатым газом – объем, размеры газового баллона и емкость баллона для каждого типа газового баллона (например, размеры газовых баллонов с кислородом и ацетиленом).

Размеры баллонов с гелием

Размеры баллонов с гелием D2 для заполнения примерно 140 гелиевых шаров диаметром 28 см. Размеры газовых баллонов с гелием E2 и G2 заполняют 300 и 750 сменных гелиевых баллонов соответственно. Размеры баллонов с гелием для аренды баллонов с гелием показаны в таблице ниже, включая размеры и размеры баллонов с гелием G2, E2 и D2:

Таблица размеров баллонов с гелием
Размеры и размеры газовых баллонов с гелием
Размеры баллонов с гелием	Количество надутых шаров диаметром 28 см	Размеры газовых баллонов с гелием: диаметр	Размеры баллона с гелием: высота	Размеры газовых баллонов с гелием: собственный вес
Размеры баллонов с гелием G2	750	230 мм	1460 мм	54 кг
Газовый баллон с гелием E2, размеры	300	204 мм	780 мм	24,5 кг
Размеры баллонов с гелием D2	140	176 мм	550 мм	13,7 кг
Фактические размеры и вес тары могут различаться в зависимости от размера баллона с гелием Оценки только для газовых баллонов среднего размера 28 см

Размеры сварочных газовых баллонов – Размеры сварочных баллонов – Размеры сварочных газовых баллонов – Размеры газовых баллонов Таблица

Ниже приведены размеры газовых баллонов для сварки, размеры сварочных баллонов (размеры сварочных газовых баллонов) и таблица размеров газовых баллонов для стандартных размеров баллонов со сжатым газом в Австралии (размеры баллонов со сварочным газом). Например…

Размеры газового баллона размера E

Размеры газового баллона размера E: диаметр 210 мм и высота 770 мм, собственный вес 22 кг. Размеры газового баллона размера E могут различаться в зависимости от разных производителей.

Размеры газового баллона размера G

Размеры газового баллона размера G: диаметр 310 мм и высота 795 мм. Вес тары газового баллона размера G составляет 55 кг.

Размеры газовых баллонов для сварки – Размеры газовых баллонов для сварки – Таблица размеров газовых баллонов и размеров газовых баллонов

Размеры сварочных баллонов – Размеры сварочных газовых баллонов

и таблица размеров газовых баллонов

Пивной газ для пивных бочонков включает размеры баллонов со сжатым газом VT и F, размеры сварочных баллонов, емкость баллона и размеры газовых баллонов.

CO _{2 Размеры газовых баллонов} включают размеры газовых баллонов VT и F для напитков и сварочных газов – размеры сварочных баллонов, размеры газовых баллонов, емкость баллона и размеры газовых баллонов.

Размеры бутылок сварки. Размеры баллонов со сжатым газом Размеры газового баллона Диаметр Размеры газового баллона Высота Размеры газового баллона Собственный вес Размер газового баллона G2 230 мм 1460 мм 54 кг Размеры сварочных баллонов E2 204 мм 780 мм 24,5 кг D2 Сварочная колба, размеры 176 мм 550 мм 13,7 кг Размеры газового баллона G 310 мм 795 мм 55 кг Размер газового баллона E 210 мм 770 мм 22 кг Размеры газовых баллонов VT 215 мм 625 мм 13,5 кг F Бутылки для сварки, размеры 215 мм 1245 мм 23,5 кг Размеры газовых баллонов 9 кг 315 мм 510 мм 9 кг Размеры газовых баллонов 15 кг 305 мм 735 мм 9,7 кг Размеры газовых баллонов 45 кг 375 мм 1250 мм 33 кг Фактические размеры и собственный вес могут отличаться в зависимости от размера баллона со сжатым газом
Для справки: наши буквенные коды размеров баллонов со сжатым газом совпадают с кодами размеров газовых баллонов BOC (коды размеров баллонов BOC).

Промышленность и гостиничный бизнес G, E, D и VT Размеры баллонов со сжатым газом – объем, емкость баллона и размеры газового баллона 55 кг и является самым большим размером баллона со сжатым газом, в то время как размер баллона D2 (размеры газового баллона) является наименьшим размером баллона со сжатым газом. Размеры баллонов с ацетиленовым сварочным газом включают газовые баллоны размеров E и G. Размеры газовых баллонов для сварки E – размеры газовых баллонов очень популярны для защитных газов и ацетилена, но размеры баллонов с аргоновым сварочным газом включают размеры газовых баллонов G2, E2 и D в Австралии.
Для справки: наши буквенные коды размеров баллонов со сжатым газом совпадают с кодами размеров газовых баллонов BOC (коды размеров газовых баллонов BOC).
Размеры баллонов с азотом представлены размерами баллонов со сварочным газом G2 и E2 – размеры сварочных баллонов, емкость баллона и размеры газового баллона.
Гелий выпускается в баллонах со сжатым газом G2, E2 и D2 по объему, емкости баллона и размерам газового баллона.
CO _{2 Размеры газовых баллонов} для газирования и промышленного использования включают размеры газовых баллонов VT и F для напитков и сварочных газов – размеры сварочных баллонов, размеры газовых баллонов, емкость баллона и размеры газовых баллонов.
Размеры баллонов с аргоном (размеры баллонов с аргоном) Размеры газовых баллонов «D» – объем баллона: 1700 литров (1,7 кубических метра) размеры цилиндров.
Газообразный кислород доступен в размерах баллонов с кислородом E2 и G2 (размеры баллонов с кислородом и ацетиленом), размерах газовых баллонов, емкости баллона и размерах газовых баллонов.
Нажмите, чтобы получить быстрое онлайн-предложение по газу
Вместимость по воде размеров газовых баллонов
Вместимость по воде размеров газовых баллонов – это цифра, которая в основном не имеет значения для потребителей. Инженеры этим пользуются. Как предполагается, вместимость по воде размеров газовых баллонов – это емкость цилиндров размеров газовых баллонов сжиженного нефтяного газа, как если бы они были заполнены водой. Вы можете увидеть «W.C.» вдавлено в кольцо на шее на изображении выше.
Объем воды газового баллона Таблица
В следующей таблице показан объем воды газового баллона стандартных размеров:
Объем воды газового баллона Таблица
Вместимость газового баллона
Размеры газовых баллонов Объем воды
4 9,6 кг
9 21,6 кг
15 36 кг
18 43 кг
45 108 кг
90 215 кг
210 499 кг
Некоторые числа могли быть округлены.
Copyright © 2019. ООО «Элгас»
Однако удельный вес пропана отличается, и газовые баллоны также имеют расширительное пространство для газа. Это делает емкость водяного баллона совершенно отличной от емкости баллона с пропаном того же размера газового баллона сжиженного нефтяного газа.
Производители промышленных газовых баллонов
В мире существует множество производителей промышленных газовых баллонов. В Австралии у нас есть Manchester Tank & Equipment для газовых баллонов и баллонов с хладагентом.
Размеры баллонов со сжатым газом для Австралии и таблица размеров газовых баллонов буквенные коды такие же, как для размеров газовых баллонов BOC (размеры газовых баллонов BOC):

Промышленные и гостиничные газы
Размеры газовых баллонов для сварки – размеры газовых баллонов
Баллон с газом для сварки, размеры баллона

Баллон высокого давления
Газовый баллон размера G2 Газовый баллон размера E2 Газовый баллон размера D2
Баллон с газом для сварки, размеры баллона

Размеры баллонов с ацетиленом
Г
газовый баллон размера
Е
газовый баллон размера
Размеры газовых баллонов и бутылок для напитков

ВТ
газовый баллон размер
Ф
газовый баллон размера
Размеры баллонов для сжиженного нефтяного газа

Газовый баллон размером 9 кг Газовый баллон 15 кг Газовый баллон 45 кг
Размеры кислородных баллонов – размеры газовых баллонов
Размеры газовых баллонов с ацетиленом — размеры газовых баллонов
Размеры баллонов с аргоном (размеры баллонов с аргоном)
Argonshield 5 размеров газовых баллонов – размеры газовых баллонов
Argonshield 16 Размеры газовых баллонов – размеры газовых баллонов
Размеры баллонов с азотом – размеры газовых баллонов
CO ₂ Размеры газовых баллонов — размеры газовых баллонов
Cellamix 30 Размеры газовых баллонов — размеры газовых баллонов
Cellamix 40 Размеры газовых баллонов – размеры газовых баллонов
Размеры газовых баллонов Cellamix 55 – размеры газовых баллонов
Размеры газовых баллонов с гелием — размеры газовых баллонов
Размеры газовых баллонов – размеры газовых баллонов

Промышленные и гостиничные газы
Размеры баллонов со сварочным газом-Размеры-Размеры газовых баллонов
Размеры газового баллона высокого давления
Г2 Е2 Д2
Размеры газовых баллонов с ацетиленом Размеры газового баллона для напитков Размеры баллона со сжиженным нефтяным газом
9 кг 15 кг 45 кг
Размеры газового баллона Диаметр (мм)
230 204 176
310 210
215 215
315 305 375
Размеры газового баллона Высота (мм)
1460 780 550
795 770
625 1245
510 735 1250
Размеры газового баллона Собственный вес (кг)
54 24,5 13,7
13,5 23,5
9 9,7 33
Фактические размеры баллонов со сварочным газом – объем, размеры газовых баллонов, размеры газовых баллонов и собственный вес могут отличаться (ПРИМЕЧАНИЕ: наши буквенные коды совпадают с кодами размеров газовых баллонов BOC (коды размеров газовых баллонов BOC)

Oxy Acetylene Welding Gas
Argon Gas Cylinder Supply
MIG Welding Gas
Nitrogen Gas Suppliers
CO ₂ Gas Cylinder Suppliers
Beer Gas Suppliers
Helium Tank Hire – Balloon Gas
Гостиничный и коммерческий обогрев
Промышленные и гостиничные газы
Таблица цветовых кодов газовых баллонов
Таблица размеров газовых баллонов | промышленный | Гостеприимство
MSDS для промышленных и гостиничных газов

Для получения дополнительной информации позвоните в местное представительство Stargas по телефону 1800 782 742

газовый баллон законы – Сколько газа под давлением находится в баллоне?
Спросил 7 лет, 7 месяцев назад
Изменено 3 месяца назад
Просмотрено 36 тысяч раз
$\begingroup$
Дан 19-килограммовый баллон со сжиженным нефтяным газом (СНГ) со следующими характеристиками:
Сжиженный нефтяной газ внутри баллона весит 19 кг .
Внутренний объем цилиндра 44,5 литра .
СНГ представляет собой смесь пропана (60%) и бутана (40%) .
Я хочу рассчитать объем сжиженного нефтяного газа, содержащегося в баллоне. Это объем, до которого разрежется сжатый газ, если он выйдет из цилиндра.
Я просмотрел закон идеального газа:
Давление x Объем = Количество молей x Газовая постоянная x Температура
Но я не могу использовать его, так как не знаю давления внутри цилиндра, а объем неизвестен Меня интересует.
Как мне поступить с этой проблемой?
законы о газах
$\endgroup$
$\begingroup$
Баллон содержит $\pu{19кг}$ сжиженного нефтяного газа, $\pu{60\%}$ из которых пропан (предположительно по массе), поэтому имеем пропан $\pu{11,4кг}$, а остальное бутан .
Молярная масса пропана $\ce{C3H8}$ равна $\pu{3*12+8*1 = 44 г/моль}$, поэтому мы можем вычислить, сколько имеется молей пропана. Затем сделайте то же самое для бутана.
Теперь воспользуемся законом идеального газа:
Но я не могу его использовать, так как не знаю о давлении внутри цилиндра и объеме, который меня интересует.
Давление внутри баллона вас не интересует. Вас интересует какой объем при распаковке LPG. 9oC}$ ($\pu{298K}$) и атмосферное давление. Это хороший ярлык для таких случаев.
Обратите внимание, что закон идеального газа работает только тогда, когда условия находятся в диапазоне, при котором газ ведет себя как идеальный газ. Вам известен объем цилиндра, но вы не можете использовать закон идеального газа, чтобы найти давление внутри цилиндра, потому что газ ведет себя неидеально при высоком давлении (Он сжижается!)
$\endgroup$
0
$\begingroup$
LPG внутри баллона весит $\mathrm{19\,kg}$.
СНГ представляет собой смесь пропана (60%) и бутана (40%).
Другими словами, вы знаете:
общая масса газовой смеси
массовые доли пропана и бутана
молярные массы обоих газов
молярный объем газа при стандартных условиях
$\endgroup$
3
$\begingroup$
Закон идеального газа работает только тогда, когда газ ведет себя как идеальный газ. Его нельзя использовать в данном случае для нахождения давления внутри баллона, т.к. газ при высоком давлении ведет себя неидеально (сжижается). Спасибо @steverrill за указание на это.
Итак, воспользуемся законом идеального газа, чтобы узнать, каков будет объем сжиженного нефтяного газа при нормальном атмосферном давлении (1 атм) и температуре 20 градусов Цельсия, когда это еще газ:
Баллон массой 19 кг содержит 19 кг СНГ. Масса пропана = 60% от 19кг = 11,4 кг = 11400 г Масса бутана = 40% от 19 кг = 7,6 кг = 7600 г Молярная масса пропана = 44,1 г/моль Количество молей пропана = 11400 г / 44,1 г/моль = 258,5 моль Молярная масса бутана = 58,12 г/моль Количество молей бутана = 7600 г / 58,12 г/моль = 130,8 моль Общее количество молей в 19 кг СНГ = 258,5 + 130,8 = 389,3 моль Давление x Объем = Количество молей x Газовая постоянная x Температура 1 атм x V = 389,3 моль x 0,00008205736 м3 атм K-1 моль-1 x 293,15 К V = 9,365 м3
Итак, при нормальном атмосферном давлении и температуре 20 градусов Цельсия имеется 9,365 м3 СУГ.
$\endgroup$
$\begingroup$
Приведу простой метод расчета:
Общий вес СУГ в баллоне: 19 кг
Плотность СУГ в парообразном состоянии при атмосферных условиях: 2 кг/м ³ ок.
Отсюда объем СУГ в газообразном состоянии: 19/2 = 9,5 м ³
$\endgroup$
$\begingroup$
Если это был баллон со сжатым газом, аргоном, азотом или кислородом.
Тогда мы знаем, что давление внутри цилиндра составляет 150 бар. (Стандартное рабочее давление для промышленных газовых баллонов)
Если внутренний объем такого баллона составляет 45 литров воды, общий объем газа внутри баллона составляет 45 x 150 = 6750 литров
Но СНГ хранится в баллоне в виде жидкости. Здесь нельзя использовать уравнение идеального газа.
СНГ представляет собой особую смесь бутана, пропана и изобутана, здесь можно использовать коэффициент расширения:
Расширение СНГ в 270 раз превышает объем газа по отношению к объему жидкости. Итак, 1 л жидкого сжиженного нефтяного газа (пропана) расширяется до 270 л газообразного сжиженного нефтяного газа
44,5 x 270 = 12015 литров
Но что, если бы у нас был жидкий CO2 в 45-литровом баллоне вместо аргона?
Расход CO2 составляет 0,75 кг на литр воды в баллоне.
45 x 0,75 = 33,75 кг жидкого CO2.
Чтобы найти объем СО2 внутри, при испарении при температуре 60°F коэффициент расширения равен 535:1
535* 45 = 24075 л
$\endgroup$
1
Твой ответ
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Варианты размеров | Промышленные, медицинские и специальные газы
Продукты Coregas доступны в различных размерах от одиночных баллонов размера C до больших резервуаров для хранения, которые могут содержать несколько тысяч кубических метров газа в жидкой форме и предназначены для подачи газа через сетчатые газовые линии прямо в ваше приложение или по всему вашему сайту или больнице.
Типовые размеры цилиндров
Отдельные цилиндры
Большинство газов в ассортименте Coregas доступны в отдельных баллонах различных размеров. Доступные размеры зависят от типа газа.
Размеры баллонов, за исключением LPG, обозначаются буквами алфавита: чем дальше по алфавиту, тем больше объем газа и тяжелее баллон. Например, баллоны размера G больше, тяжелее и содержат больше газа, чем баллоны размера E, которые больше размера D и так далее. Наименьший размер отдельного баллона, доступный от Coregas, — это размер C, а самый большой — размер G, но это зависит от типа газа. Чаще всего используются размеры D, E и G.
Баллоны для сжиженного нефтяного газа обычно обозначаются в соответствии с их весом в килограммах, например 45 кг. Добавление аббревиатуры «FL» указывает на то, что его можно использовать для питания вилочных погрузчиков.
*ВАЖНО: Размеры и вес баллонов сильно различаются от баллона к баллону, а также зависят от типа газа, объема содержащегося в них газа и давления наполнения. Поэтому важно отметить, что все размеры и веса в таблицах ниже являются только приблизительными значениями. Гири предназначены для случая, когда баллон наполнен газом. Если они заполнены жидкостью, они будут весить больше.
Промышленные газовые баллоны
Спиральный
D
Размер баллона G E
Прибл. диаметр* / мм 230 230 177 110
Прибл. высота* / мм 1580 980 755 567
Approx weight* / kg 90 44.5 20.5 6.1
LPG gas cylinders
Scroll
Размер цилиндра 45 18/15 18/15 FL
Прибл. диаметр* / мм 374 311 311
Прибл. height* / mm 1264 817 790
Approx weight* / kg 85 38/35 39/36
Acetylene gas cylinders
Scroll
Размер цилиндра G E D
Прибл. диаметр* / мм 230 230 155
Прибл. height* / mm 920 870 505
Approx weight* / kg 68. 8 35.6 11.5
Medical gas cylinders
Scroll
Размер цилиндра C C-IVR D E G
Прибл. диаметр* / мм 105-115 115 180 200 230
Прибл. height* / mm 485-615 524 600 880 1450
Approx weight* / kg 5-7 4.4 20.5 44.5 90
Прибл. объем воды* / литры 2,9 3.0 9.5 23 50
Specialty gas cylinders
Scroll
CYLINDER SIZE G E D C 108L
Прибл. диаметр* / мм 250 215 177 111 374
Прибл. высота* / мм 1360 929 675 487 1264
Прибл. вес* / кг 42 21,5 14 5,3 37
Комплекты баллонов
Для использования газа большего объема, чем одиночные баллоны, следующим размером является комплектов баллонов .
Они состоят из групп из 6 или 12 баллонов размера G, размещенных на специально разработанном поддоне и раме с баллонами, соединенными вместе с помощью коллектора, что позволяет вашему приложению получать газ из всех баллонов, используя только одно соединение с многообразие.
Пакеты баллонов — отличный способ сократить время простоя из-за замены баллонов, потому что вы используете объем всех 6 или 12 баллонов, прежде чем потребуется замена на новый пакет.
Размеры обеих пакетов примерно одинаковы, поскольку оба размера установлены в наших поддонах стандартного размера:
Размеры упаковки
Прокрутка
Размер упаковки 6-PACK
1720 1220 12-PAC
Прибл. ширина / мм 1000 1000
Прибл. глубина / мм 800 800
Прибл. высота / мм 1900 1800
Прибл. объем воды* / литры 300 600
Поставка сыпучих и криогенных жидкостей
Для пользователей больших объемов доступно несколько вариантов хранения сжиженного газа при низких или криогенных температурах. Четырнадцать продуктов доступны в жидком формате:
Liquid Argon 4.7
Liquid Argon 5.0
Liquid Carbon Dioxide 2.5
Liquid Carbon Dioxide Food Grade
Liquid Helium 4.6
Liquid Hydrogen 4.0
Liquid Hydrogen 5.0
Liquid Medical Oxygen
Liquid Nitrogen 3.0
Жидкий азот 4.0
Жидкий азот 5.0
Жидкий азот пищевой
Жидкий азот фармацевтического качества
Жидкий кислород 2.5
Эта жидкость преобразуется в газообразное состояние непосредственно перед использованием и подается к вашему приложению или по вашему объекту через сетчатую систему трубопроводов. При необходимости опытные инженеры Coregas могут спроектировать, установить и провести обучение работе с ретикуляционной системой, настроенной для вашего применения.
Доступные варианты хранения включают резервуары для хранения различных размеров, от небольших судов, известных как microbulk , до огромных 100 000 м ³ резервуаров для наливных грузов, способных обеспечить постоянную поставку для самых загруженных приложений. Кроме того, для таких газов, как водород или двуокись углерода, мы можем поставить мобильные прицепы с газом, поэтому стационарная установка не требуется.
В зависимости от вашего применения и требований Coregas может доставлять заданные объемы по регулярному графику доставки, доставлять по вашему заказу или мы можем управлять всем процессом за вас.
Для получения дополнительной информации о бестарном хранении и оборудовании загрузите брошюру Microbulk and Equipment ниже или свяжитесь с нашей дружной командой.

Подробнее о MicroBulk
Узнайте больше о преимуществах наших систем подачи MicroBulk, установке резервуаров и управлении подачей в нашей новой брошюре MicroBulk.
MicroBulk Systems – брошюра «Оборудование и криогенные газы»
Скачать
Цилиндр Норриса – Цилиндры высокого давления DOT
Дом
Товары И Услуги
Цилиндры высокого давления DOT
Благодаря более чем 70-летнему опыту, наши высококачественные бесшовные стальные баллоны DOT высокого давления широко используются для транспортировки, хранения и распределения промышленных газов. Наши баллоны высокого давления изготавливаются из хромомолибденовой стали и производятся в строгом соответствии со всеми применимыми спецификациями DOT/TC.
Чтобы поддерживать исключительно высокий уровень контроля качества, Norris Cylinder тщательно контролирует поступающие материалы на химический состав, размер зерна и отсутствие наплывов, швов, трещин и включений. Наши цилиндры DOT изготавливаются несколькими способами, включая вытяжку листового проката и прожиг горячей заготовки, в результате чего получается бесшовный цилиндр, дно которого составляет единое целое с боковыми сторонами.
Для получения дополнительной информации о других доступных размерах или вариантах индивидуальной настройки обратитесь к торговому представителю Norris Cylinder или в службу поддержки клиентов.
Найти характеристики цилиндра высокого давления DOT
Имперский
Метрическая система
Мин. Объем цилиндра (дюйм³)
— Выберите мин. Объем цилиндра (в³) –2205006507
227022852395244725572640264127502850299530513058396040794893
Рабочее давление DOT (psi)
— Выберите рабочее давление DOT (psi) –20152265230024002
0035003600450050006000
Мин. Объем цилиндра (литр)
— Выберите мин. Объем цилиндра (литр) –3.68.210.615.422.62737.237.439.240.141.943.34545.146.749.15050.164.966.880.2
Рабочее давление DOT (бар)
— Выберите рабочее давление DOT (бар) –138,56156.215
00207241248310345414
Готовые цилиндры Norris Готовые цилиндры Норриса
Производство цилиндров Norris Производство цилиндров Норриса
Цилиндры Norris на покраске Цилиндры Норриса в процессе покраски
Баллоны Norris готовы к отправке Баллоны Norris готовы к отправке

Просмотр встроенной галереи изображений в Интернете по адресу:
https://www. norriscylinder.com/products-services/dot/dot-high-pressure-cylinders#sigProId369a935af1
Технические характеристики
Цилиндры высокого давления
Имперский
Метрическая система
Продукт Мин. Объем цилиндра (в ³ ) Ном. Вес цилиндра (фунты) Наружный диаметр (дюйм) л (дюйм) tмин (дюйм) Рабочее давление DOT (psi) Воздух (футы ³ ) Кислород (футы ³ ) Азот (футы ³ ) Аргон (фут ³ ) Гелий (футы ³ ) Водород (футы ³ ) Давление переполнения 10 % (psi) Воздух (футы ³ ) Кислород (футы ³ ) Азот (футы ³ ) Аргон (фут ³ ) Гелий (футы ³ )
Стандартная спецификация DOT/TC для баллонов высокого давления
₁
20CF 220 10,5 5,263 13,75 0,113 2015 17,7 18,7 17,3 18,6 16,5 16,5 2216 19,3 20,6 19 20,5 18
40CF 500 27 7 18 0,144 2015 40,1 41,7 38,5 41,5 36,7 37,5 2216 43,9 45,9 42,4 45,7 40,4
55CF 650 32 7 22. 875 0,144 2015 53 57 52,7 56,8 50,2 49,4 2216 57,9 62,7 57,9 62,4 55,2
80CF 940 46 6,9 32,38 0,144 2015 79,9 85,9 79,4 85,6 75,7 74,5 2216 87,3 94,5 87,3 94.1 83,3
110CF 1379 62 6,9 43 0,144 2015 110,7 115,7 106,9 115,2 101,9 103,3 2216 121 127,3 117,6 126,7 112,1
125CF 1379 62 6,9 43 0,162 2265 123,6 130,1 119,1 129,5 113,6 115,2 2491 134,4 143,1 131 142,5 124,9
150CF 1650 67,5 7,3 46,5 0,15 2015 132,5 141,2 130,5 140,6 124,4 123,6 2216 144,8 155,3 143,5 154,7 136,8
8BC75A 3058 136 9,28 56,5 0,215 2300 277,8 296,7 271,5 295,7 259 253,7 2530 302,3 325,7 295,4 324,6 282,7
8BC200 2395 101 8,75 51 0,174 2015 192,3 203,4 188,3 202,9 179,4 176,2 2216 210,2 223,9 205,5 223,2 196
8BC220 2640 114 9,28 51 0,187 2015 212 224,2 207,5 223,7 197,8 194,3 2216 231,7 246,8 226,5 246 216
8BC220S 2270 104 9,28 45 0,211 2265 203,4 216,9 198,8 216,2 189,6 185,8 2491 221,3 238,2 216,3 237,3 206,9
8BC250 2640 115 9,28 51 0,211 2265 236,6 252,2 231,2 251,4 220,5 216 2491 257,4 277 251,6 276 240,6
8BC295 2447 135 9. 02 50,5 0,266 2900 273,3 297,4 266,4 296,4 256,3 249,3 3190 296.4 325,2 288,7 324 279,5
8BC300 2995 134 9,28 55,5 0,224 2400 282,6 303,2 276,4 302.1 263,9 258,2 2640 307,5 332,4 300,2 331,2 287,8
8BC340 2557 170 9,15 51 0,326 3500 334,6 370,1 325,9 368,8 317,6 307,2 3850 360,8 401,5 350,6 400,3 345,6
8BC345 2557 170 9,31 51 0,336 3600 341,4 378,1 332,1 376,9 325,3 314,1 3960 369,3 411,7 358,8 410,5 354,6
8BC370 3058 161 9. 02 61 0,266 2900 341,5 371,7 332,9 370,4 320,3 311,6 3190 370,4 406,4 360,8 404,9 349,3
8BC435 2285 267 9,37 51 0,568 6000 441,9 507 426,8 502,9 454,1 425,8 660 466,5 538 450,7 531,9 491,4
10BC100A 4079 188 10,69 58 0,25 2300 370,5 395,7 362,2 394,4 346,5 338,4 2530 403,2 434,5 394 432,9 377
10BC400 3960 186 10,69 56 0,258 2400 373,6 400,8 365,5 399,4 348,9 341,4 2640 406,5 439,5 396,9 437,9 380,5
11BC615 4893 270 11. 25 64 0,343 3000 563,3 614,7 548,8 612,5 528,9 513,8 3300 609,5 670,8 593,7 668,4 576,2
Специальные разрешения DOT SP10869 / Сертификаты эквивалентности TC SU 4369
₂
8HP500C 2750 140 9,41 50,5 0,274 4500 436,9 491 424.1 490,5 426,6 нет данных
8HP535C 2750 170 9.409 52,5 0,309 5000 471,8 531.1 456 532 467,5 нет данных
8HP585C 2641 195 9. 409 52 0,373 6000 510,5 585,8 493,1 581 524,6 н/д
8HP500LC 2850 146 9,41 52,5 0,274 4500 452 508 438,8 507,4 441,4 нет данных
8HP550C 3051 159 9.41 56,5 0,274 4500 486 546,2 471,8 545,6 474,6 нет данных
Продукт Мин. Объем цилиндра (литр) Ном. Вес цилиндра (кг) Наружный диаметр (мм) Д (мм) tмин (мм) Рабочее давление DOT (бар) Воздух (м ³ ) Кислород (м ³ ) Азот (м ³ ) Аргон (м ³ ) Гелий (м ³ ) Водород (м ³ ) 10% Давление переполнения (бар) Воздух (м ³ ) Кислород (м ³ ) Азот (м ³ ) Аргон (м ³ ) Гелий (м ³ )
Стандартная спецификация DOT/TC для баллонов высокого давления
₁
20CF 3,6 4,8 133,7 349 2,87 138,9 0,5 0,53 0,49 0,53 0,47 0,46 153 0,54 0,58 0,54 0,58 0,5
40CF 8,2 12,2 178 457 3,66 138,9 1,13 1,18 1,09 1,18 50,2 49,4 153 1,24 1,3 1,2 1,29 1,14
55CF 10,6 14,5 177,8 581. 02 3,66 139 1,5 1,61 1,49 1,61 1,42 1,39 153 1,64 1,78 1,64 1,77 1,56
80CF 15,4 20,9 176 822,3 3,66 138,9 2,228 2,43 2,25 2,42 2,14 2.1 153 2,47 2,68 2,47 2,67 2,36
110CF 22,6 28,1 175 1092.2 3,66 138,9 3,13 3,28 3,03 3,26 2,89 2,92 153 3,42 3,6 3,33 3,59 3,18
125CF 22,6 28,1 176,5 1092.2 4.1 156,2 3,49 3,68 3,37 3,67 3,22 3,26 172 3,8 4,05 3,71 4. 04 124,9
150CF 27 30,6 185,4 1181.1 3,81 138,9 3,75 4 3,69 3,98 3,52 3,5 153 4.1 4,4 4,06 4,38 3,88
8BC75A 50,1 61,7 235,7 1435 5,5 159 7,87 8,4 7,69 8,37 7,33 7,18 174 8,56 9,22 8,36 9.19 8
8BC200 39,2 45,8 222,3 1295 4,42 139 5,45 5,76 5,33 5,75 5,08 4,99 153 5,95 6,34 5,82 6,32 5,55
8BC220 43,3 51,7 235,7 1295 4,75 139 6 6,35 5,88 6,33 5,6 5,5 153 6,56 6,99 6,41 6,97 6. 12
8BC220S 37,2 47,2 235,7 1143 5,36 156 5,76 6.14 5,63 6.12 5,37 5,26 172 6,27 6,74 6.13 6,72 5,86
8BC250 43,3 52,2 235,7 1295 5,36 156 6,7 7,14 6,55 7.12 6,24 6.12 172 7,29 7,84 7.12 7,82 6,81
8BC295 40,1 61,2 229 1283 6,75 200 7,74 8,42 7,54 8,39 7,26 7,06 220 8,39 9.21 8.17 9.17 7,91
8BC300 49,1 60,8 235,7 1410 5,69 165 8 8,58 7,83 8,55 7,47 7,31 182 8,71 9. 41 8,5 9,38 8,15
8BC340 41,9 77,1 232,5 1295 8,28 241 9,47 10,48 9,22 10,44 8,99 8,69 266 10.21 11,36 9,92 11.33 9,78
8BC345 41,9 77,1 236,5 1295 8,53 248 9,66 10,7 9,4 10,67 9.21 8,89 273 10,46 11,66 10.16 11,63 10.04
8BC370 50 73 229 1550 6,75 200 9,67 10,53 9,43 10,49 9.07 8,82 220 10,49 11,51 10,22 11.47 9,89
8BC435 37,4 121,1 238 1295 14,43 414 12,51 14,36 12. 08 14,24 12,86 12.06 455 13.21 15,23 12,76 15.06 13,91
10BC100A 66,8 85,3 271,5 1473 6,35 159 10,49 11.21 10,26 11.17 9.78 9,58 174 11.42 12,3 11.16 12.26 10,68
10BC400 64,9 84,4 271,5 1422 6,55 165 10,58 11.35 10,35 11.31 9,88 9,67 182 11,51 12,45 11.24 12,4 10,78
11BC615 80,2 122,5 285,8 1626 8,71 207 15,95 17.41 15,54 17,34 14,98 14,55 228 17,26 18,99 16,81 18,93 16,32
Специальные разрешения DOT SP10869 / Сертификаты эквивалентности TC SU 4369
₂
8HP500C 45 63,5 239 1282 6,96 310 12. 37 13,9 12.01 13,89 12.08 нет данных
8HP535C 45,1 77,1 239 1334 7,85 345 13,36 15.04 12,91 15.06 13.23 нет данных
8HP585C 43,3 88,5 239 1321 9,47 414 14,45 16,58 13,96 16,45 14,85 нет данных
8HP500LC 46,7 66,1 239 1334 6,96 310 12,8 14,38 12.42 14,36 12,5 нет данных
8HP550C 50 72,1 239 1435 6,96 310 13,76 15,47 13,36 15,45 13,44 нет данных
Примечания:
₁ Правила DOT разрешают заправлять эти баллоны с 10% избыточным зарядом (от номинального давления DOT) при соблюдении некоторых других требований.
₂ Ни при каких обстоятельствах эти баллоны не должны заполняться до давления, превышающего указанное рабочее давление при 70 F.
– Все баллоны снабжены входной резьбой 3/4 дюйма NGT, если не указано иное.
– Номинальный вес включает горловину, но без клапана и колпачка
– Емкость баллона указана приблизительно при 70 F (21 C)
Правила безопасного обращения и хранения баллонов со сжатым газом
Вернуться назад
Правила безопасного обращения и хранения баллонов со сжатым газом
Опубликовано в новостях 06 сентября 2019 г.
Баллоны со сжатым газом могут быть опасны при неправильном обращении. Читайте дальше, чтобы узнать, как использовать их безопасно.
Сжатые газы, такие как водород и азот, широко используются в различных отраслях промышленности, включая нефтегазовую, пищевую, фармацевтическую, пластмассовую и химическую. Часто сжатый газ подается в газовых баллонах высокого давления, которые при неправильном обращении могут оказаться чрезвычайно опасными.
Причина, по которой эти баллоны могут быть настолько опасны, заключается в том, что они хранят тысячи литров сжатого газа под высоким давлением. Из-за высокого давления и объема хранящегося газа утечка потенциально может привести к тому, что газовый баллон будет действовать как ракета, летя в ближайшую поверхность. Утечка может быть опасна и по другим причинам. Например, если вытекающий газ представляет собой азот, существует опасность удушья, а если это водород, это может привести к взрыву.

Как безопасно обращаться с газовыми баллонами и перемещать их
Чтобы избежать этих опасностей, важно знать, как правильно обращаться с баллонами со сжатым газом и хранить их. По прибытии газовые баллоны должны быть визуально осмотрены на наличие повреждений, а после принятия от поставщика тележка с колесными баллонами должна быть расположена рядом с баллоном, а затем баллон должен быть «надвинут» на тележку, чтобы быть закрепленным в вертикальном положении с помощью цепей или ремни для предотвращения опрокидывания, скольжения или падения баллона. Тележки для баллонов специально разработаны для перемещения газовых баллонов и должны использоваться всегда, даже на короткие расстояния. Газовый баллон ни в коем случае нельзя перемещать с помощью магнитов, катить горизонтально, тянуть или поднимать за крышку баллона.
Заинтересованы в производстве азота?
Перейти

Как безопасно хранить газовые баллоны
Газовые баллоны должны храниться в хорошо проветриваемом помещении, защищенном от непогоды и на безопасном расстоянии от любых горючих материалов или источников тепла. Классификация опасности должна использоваться для разделения несовместимых газов, чтобы они хранились на расстоянии не менее 20 футов друг от друга или с помощью огнеупорных перегородок. Например, окисляющие газы следует отделять от горючих газов.
Металлические цилиндры проводят электричество, поэтому их следует хранить вдали от электрических цепей, искр и открытого огня, а также следить за тем, чтобы они не располагались рядом с чем-то, по чему может случайно пройти ток, например, с металлическими трубами.

Устраните риски с помощью генератора n2
Для предприятий, использующих баллоны с азотом, есть более безопасная и удобная альтернатива; генератор азота. Генераторы азота производят газ по запросу, поэтому они всегда хранят минимальное количество газа. Это означает, что утечка из генератора азота представляет гораздо меньший риск удушья, чем утечка из баллона с азотом. С генератором n2 нет необходимости перемещать и менять газовые баллоны, что устраняет риск повреждения баллона со сжатым газом высокого давления, а также риск травмирования персонала, который должен перемещать эти тяжелые и неудобные предметы.
Генератор n2 на месте не только устраняет риски, связанные с перемещением и хранением баллонов с азотом, повышая безопасность, но и является более удобным (и часто более экономичным) решением для газоснабжения.
Генератор азота является более удобной альтернативой газовым баллонам, поскольку он производит газ по запросу, когда это необходимо, поэтому вам не нужно беспокоиться о том, что закончится газ, смена баллонов, размещение заказов и обработка поставок. Также нет необходимости беспокоиться о постоянно растущей стоимости газообразного азота, когда он вырабатывается генератором n2. Затратами на азот легче управлять с помощью генератора азота, поскольку стоимость покупки генератора и стоимость его годового обслуживания намного проще учитывать в операционных бюджетах, чем азот, поставляемый газовыми баллонами, где необходимо учитывать увеличение затрат на азот, аренду баллонов. расходы, стоимость доставки и административные сборы.
Возьмите под контроль свои расходы на азот, переключившись на генератор газообразного азота, самое безопасное и удобное решение для подачи газообразного азота. Свяжитесь с нами сейчас, чтобы начать.
Газовые баллоны
Похожие сообщения
Азот и производство продуктов питания и напитков
Опубликовано во всех новостях 29 августа 2019 г.
Азот имеет множество применений в пищевой промышленности и производстве напитков, читайте дальше, чтобы узнать, что они…
Подробнее
Опубликовано во всех событиях 16 сентября 2019 г.
Когда: 1-3 октября 2019 г. Где: NEC, Бирмингем О пиковой выработке газа Мир…
Подробнее
Экономия
Калькулятор
Большинство отраслей покупают газообразный азот с помощью баллонов с азотом, другие удовлетворяют свои потребности с помощью дьюаров с жидким азотом, микроналивных резервуаров или доставки жидкого азота наливом. Есть лучший, более устойчивый и безопасный вариант. Снизьте стоимость газообразного азота для вашей организации и станьте самодостаточным. Узнайте, сколько вы можете сэкономить с системой генератора азота Peak.
Каково ваше текущее потребление N2?
100 м3/ч90 м3/ч80 м3/ч70 м3/ч60 м3/ч50 м3/ч50 м3/ч40 м3/ч30 м3/ч20 м3/ч
1
Оцените количество часов работы?
8000 ч/год6000 ч/год4000 ч/год2000 ч/год1000 ч/год
2
Какова ваша текущая стоимость жидкого/бутилированного N2?
21. 510.50.20.10.05EURGBPUSD
за килограмм
3
Какова ваша текущая стоимость энергии?
0.150.120.10.080.05EURGBPUSD
за киловатт-час
4
Ваши данные
5
Your email address / Location
AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Virgin IslandsBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaHong Kong, Special Administrative Region of ChinaMacao, Special Administrative Region of ChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo (Brazzaville)Congo , Демократическая Республика Острова КукаКоста-РикаКот-д’ИвуарХорватияКубаКипрЧехияДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетСальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские (Мальвинские) островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГа mbiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island and McDonald IslandsHoly See (Vatican City)HondurasHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao PDRLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacedonia, Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaSaint- БартелемиСа int HelenaSaint Kitts and NevisSaint LuciaSaint-Martin (French part)Saint Pierre and MiquelonSaint Vincent and GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan Mayen IslandsSwazilandSwedenSwitzerlandSyrian Arab Republic (Syria)Taiwan, Republic of ChinaTajikistanTanzania, Объединенная Республика ТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты АмерикиМалые отдаленные острова СШАУругвайУзбекистанВануатуВенесуэла (Боливарианская Республика)ВьетнамВиргинские острова, СШАУоллис и острова ФутунаЗападная Сахара9ЗахараЙемен0005
Подпишитесь на нашу рассылку
6
×
* Цифры приведены только для иллюстрации и могут варьироваться в зависимости от конкретных требований. Инвестиционные затраты амортизируются в течение типичного срока службы генератора.
120 000
100 000
80 000
60 000
40 000
20 000
120 000
100 000
80 000
60 000
40 000
20 000
120 000
100 000
80 000
60 000
40 000
20 000
Стоимость жидкого/бутилированного азота: значение
Транспортные расходы: значение
Лизинговое оборудование: стоимость
стоимость энергии: значение
Стоимость инвестиций: значение
Стоимость услуги: значение
Экологический налог: значение
Общая годовая стоимость: значение
Стоимость жидкого/бутилированного азота: значение
Транспортные расходы: значение
Лизинговое оборудование: стоимость
стоимость энергии: значение
Инвестиционные затраты: значение
Стоимость услуги: значение
Экологический налог: значение
Общая годовая стоимость: значение
Стоимость жидкого/бутилированного азота: значение
Транспортные расходы: значение
Лизинговое оборудование: стоимость
стоимость энергии: значение
Инвестиционные затраты: значение
Стоимость услуги: значение
Экологический налог: значение
Общая годовая стоимость: значение
Информационный бюллетень подписка
Конец газовым баллонам высокого давления?
Газовые баллоны высокого давления являются обычным явлением во многих лабораториях: по умолчанию для снабжения аналитических приборов их требованиями к газу, газовые баллоны высокого давления знакомы и обеспечивают необходимый газ, поэтому можно сказать, что старая поговорка, «Если это не сломано, не чини это», вполне может быть применимо.
Несмотря на это, все большее число пользователей аналитических приборов предпочитают снабжать свои приборы ГХ-ПИД, ЖХ-МС и другие типы газом через генератор аналитического газа. Принятие этого решения будет зависеть от комбинации факторов, в целом сгруппированных в четыре области; безопасность, стоимость, удобство и чистота.
Вопросы безопасности
Баллоны с газом под высоким давлением могут вызвать опасения по поводу безопасности различными способами, некоторые из которых могут привести к фатальным последствиям. Наличие газовых баллонов высокого давления в лаборатории сравнивают с тем, что лабораторию делят с потенциальной ракетой. Это связано с поведением цилиндра, который внезапно теряет давление. С цилиндром европейского размера «L» высвобождается достаточно силы, чтобы разогнать цилиндр до примерно 66 миль в час или 108 км / ч примерно за 1/10 секунды. Баллоны весят 200 фунтов (98 кг), поэтому импульса будет достаточно, чтобы нанести серьезный ущерб.
Именно из-за этого потенциального «ракетного сценария» цилиндры, как правило, привязываются к чему-то неподвижному. Даже при ограничении, если большой цилиндр внезапно выпустит свое содержимое в лабораторию, это может привести к фатальным последствиям. Например, если баллон с азотом под высоким давлением внезапно попадет в атмосферу лаборатории, то высвободится более 9000 литров непригодного для дыхания газа. Это резко снизит содержание кислорода в воздухе, что может привести к удушью. Риск вытеснения кислорода из атмосферы также связан со сжиженными газами, объем которых увеличивается в 1000 раз в газовой фазе. Это означает, что дьюары с жидким азотом также могут быть опасны.
Если внезапно вырвавшийся газ был потенциально взрывоопасным, как в случае с водородом, результат мог быть гораздо более драматичным. Водород образует взрывоопасную смесь при содержании в воздухе всего 4% по объему.
Эти возможности представляют собой опасные для жизни проблемы безопасности, связанные с газовыми баллонами высокого давления. Тем не менее, все еще существует вероятность других травм без летального исхода. Практика катания цилиндров по их нижнему краю сопряжена с риском защемления пальцев ног или ступней. С «меньшими» цилиндрами также существует вероятность травм при подъеме тяжестей при размещении на столешнице.
Требования к хранению баллонов высокого давления диктуются соображениями безопасности, такими как разделение баллонов с водородом и баллонов с окисляющими газами. Это часто приводит к тому, что баллоны находятся на некотором расстоянии от места, где используется газ, и, следовательно, длинные газовые линии. В то время как более длинные газопроводы являются результатом расположения баллонов из соображений безопасности, влияние будет на стоимость, удобство и чистоту.
В любой газовой линии существует вероятность утечек, и чем длиннее линия, тем больше вероятность утечек. Отсюда необходимость регулярной проверки на наличие утечек в линии подачи газа — это одновременно увеличивает затраты и снижает удобство — в то время как утечки позволяют газу выходить, а также позволяют примесям попадать в систему подачи газа, что снижает чистоту и влияет на точность любого анализа.
Генераторы аналитических газов могут устранить потребность в баллонных газах высокого давления для многих пользователей аналитических приборов. Генераторы аналитических газов обычно размещают рядом с прибором, который они обслуживают. Это устраняет необходимость в протяженных газовых линиях и связанные с ними проблемы, влияющие на чистоту, стоимость и удобство.
Как в конструкции, так и в способе работы генераторов есть неотъемлемые особенности, которые дают явные веские причины для перехода с газовых баллонов высокого давления. В новейших газогенераторах используются новые технологии, включая адсорбенты, катализаторы и специальные микроосушители, для производства газов сверхвысокой чистоты. Генераторы предназначены для использования на месте использования, упрощая и сводя к минимуму количество трубопроводов и гарантируя поступление газа сверхвысокой чистоты к прибору.
Генераторы рассчитаны на непрерывную работу с минимальным ежегодным обслуживанием и, следовательно, с минимальным нарушением подачи газа. Это практически исключает попадание примесей, которое можно еще больше уменьшить, установив встроенные очистители.
Повышенная безопасность
Газовые баллоны высокого давления будут содержать газ, давление которого в 200–300 раз превышает атмосферное, а газ, выпущенный до атмосферного давления, будет иметь объем около 9,000 литров. Генераторы аналитического газа работают при меньшем давлении и имеют очень малые объемы хранящегося в них газа. Например, в одном из лидирующих на рынке генераторов водорода VICI DBS будет храниться всего 50 мл газа, давление которого будет примерно в 5 раз выше атмосферного. Следовательно, проблема с ракетами устраняется с помощью генератора, и нет большого объема газа, который мог бы внезапно выйти и сделать атмосферу потенциально взрывоопасной или с недостатком поддерживающего жизнь кислорода. В конструкцию также включены дополнительные функции безопасности; например, в генераторах водорода VICI DBS есть автоматические запорные устройства обнаружения утечек.
Повышенное удобство
Газовые баллоны высокого давления требуют регулярной замены. Газовые баллоны, которые заканчиваются на полпути анализа, приведут к незапланированному простою, и необходимо собрать новый баллон, а старый удалить, что создает проблемы с ручной обработкой и безопасностью. После подключения нового цилиндра необходимо перезапустить прибор и дождаться стабильной базовой линии и повторной калибровки, прежде чем можно будет анализировать образцы. С газогенератором жить удобнее, так как нет незапланированных простоев. Генераторам аналитического газа требуется только простое быстрое техническое обслуживание, которое можно запланировать — у них неожиданно не кончается газ на полпути анализа.
Повышенная чистота
Генераторы аналитических газов обеспечивают постоянный источник газа. Это устраняет различия в чистоте между цилиндрами, помогая повысить чувствительность анализа. Чистота сохраняется еще и потому, что исключено попадание примесей в газовые трубы, что может произойти при переключении баллонов и регуляторов.
Газовые баллоны высокого давления также могут оказаться дорогостоящими: типичные периоды окупаемости генераторов аналитических газов короткие – иногда менее одного года. Стоимость использования баллонов высокого давления — это не только стоимость самого газа, но и другие расходы, некоторые из которых можно увидеть, а другие — скрыть. Плата за аренду и доставку баллона очевидна, однако есть и скрытые расходы. Они также должны быть включены, чтобы показать истинную стоимость.
Генераторы аналитического газа не имеют скрытых затрат на баллоны. Генераторы не несут периодических затрат на такие действия, как заказ сменных баллонов, нет затрат на хранение запасных и пустых баллонов, а также нет потерь производительности из-за необходимости останавливать и заменять баллоны.
Генераторы азота с адсорбцией при переменном давлении VICI DBS, обеспечивающие азот для таких применений, как ЖХ/МС, представляют собой современную технологию. Углеродный молекулярный слой просто и эффективно разделяет сжатый воздух на азот. Углеродный молекулярный слой достигает этого благодаря своим возможностям селективной адсорбции различных газов — кислород и другие нежелательные компоненты сжатого воздуха просто удаляются путем десорбции — весь процесс контролируется сложной системой управления.
Эти генераторы при подключении к существующему источнику сжатого воздуха обеспечат постоянную подачу азота с ограниченным числом движущихся частей внутри генератора. Это означает, что генератор работает очень тихо и требует минимального количества запасных частей.
Водород дает пользователям ГХ преимущества при использовании в качестве газа-носителя. Кривые Ван Деемтера иллюстрируют широкий диапазон, в котором достигается высокая эффективность, что делает водород лучшим газом-носителем для образцов, содержащих соединения, которые элюируются в широком диапазоне температур. Риски, связанные с газовыми баллонами высокого давления, уже были описаны, поэтому газовый генератор является более разумным выбором для водорода.

Вместимость газового баллона
Размеры газовых баллонов	Объем воды
4	9,6 кг
9	21,6 кг
15	36 кг
18	43 кг
45	108 кг
90	215 кг
210	499 кг
Некоторые числа могли быть округлены. Copyright © 2019. ООО «Элгас»

Размер баллона	G	E
Прибл. диаметр* / мм	230	230	177	110
Прибл. высота* / мм	1580	980	755	567
Approx weight* / kg	90	44.5	20.5	6.1

Размер цилиндра	45	18/15	18/15 FL
Прибл. диаметр* / мм	374	311	311
Прибл. height* / mm	1264	817	790
Approx weight* / kg	85	38/35	39/36

Размер цилиндра	C	C-IVR	D	E	G
Прибл. диаметр* / мм	105-115	115	180	200	230
Прибл. height* / mm	485-615	524	600	880	1450
Approx weight* / kg	5-7	4.4	20.5	44.5	90
Прибл. объем воды* / литры	2,9	3.0	9.5	23	50

CYLINDER SIZE	G	E	D	C	108L
Прибл. диаметр* / мм	250	215	177	111	374
Прибл. высота* / мм	1360	929	675	487	1264
Прибл. вес* / кг	42	21,5	14	5,3	37

Размер упаковки	6-PACK 1720 1220 12-PAC
Прибл. ширина / мм	1000	1000
Прибл. глубина / мм	800	800
Прибл. высота / мм	1900	1800
Прибл. объем воды* / литры	300	600

Продукт	Мин. Объем цилиндра (в ³ )	Ном. Вес цилиндра (фунты)	Наружный диаметр (дюйм)	л (дюйм)	tмин (дюйм)	Рабочее давление DOT (psi)	Воздух (футы ³ )	Кислород (футы ³ )	Азот (футы ³ )	Аргон (фут ³ )	Гелий (футы ³ )	Водород (футы ³ )	Давление переполнения 10 % (psi)	Воздух (футы ³ )	Кислород (футы ³ )	Азот (футы ³ )	Аргон (фут ³ )	Гелий (футы ³ )
Стандартная спецификация DOT/TC для баллонов высокого давления ₁
20CF	220	10,5	5,263	13,75	0,113	2015	17,7	18,7	17,3	18,6	16,5	16,5	2216	19,3	20,6	19	20,5	18
40CF	500	27	7	18	0,144	2015	40,1	41,7	38,5	41,5	36,7	37,5	2216	43,9	45,9	42,4	45,7	40,4
55CF	650	32	7	22. 875	0,144	2015	53	57	52,7	56,8	50,2	49,4	2216	57,9	62,7	57,9	62,4	55,2
80CF	940	46	6,9	32,38	0,144	2015	79,9	85,9	79,4	85,6	75,7	74,5	2216	87,3	94,5	87,3	94.1	83,3
110CF	1379	62	6,9	43	0,144	2015	110,7	115,7	106,9	115,2	101,9	103,3	2216	121	127,3	117,6	126,7	112,1
125CF	1379	62	6,9	43	0,162	2265	123,6	130,1	119,1	129,5	113,6	115,2	2491	134,4	143,1	131	142,5	124,9
150CF	1650	67,5	7,3	46,5	0,15	2015	132,5	141,2	130,5	140,6	124,4	123,6	2216	144,8	155,3	143,5	154,7	136,8
8BC75A	3058	136	9,28	56,5	0,215	2300	277,8	296,7	271,5	295,7	259	253,7	2530	302,3	325,7	295,4	324,6	282,7
8BC200	2395	101	8,75	51	0,174	2015	192,3	203,4	188,3	202,9	179,4	176,2	2216	210,2	223,9	205,5	223,2	196
8BC220	2640	114	9,28	51	0,187	2015	212	224,2	207,5	223,7	197,8	194,3	2216	231,7	246,8	226,5	246	216
8BC220S	2270	104	9,28	45	0,211	2265	203,4	216,9	198,8	216,2	189,6	185,8	2491	221,3	238,2	216,3	237,3	206,9
8BC250	2640	115	9,28	51	0,211	2265	236,6	252,2	231,2	251,4	220,5	216	2491	257,4	277	251,6	276	240,6
8BC295	2447	135	9. 02	50,5	0,266	2900	273,3	297,4	266,4	296,4	256,3	249,3	3190	296.4	325,2	288,7	324	279,5
8BC300	2995	134	9,28	55,5	0,224	2400	282,6	303,2	276,4	302.1	263,9	258,2	2640	307,5	332,4	300,2	331,2	287,8
8BC340	2557	170	9,15	51	0,326	3500	334,6	370,1	325,9	368,8	317,6	307,2	3850	360,8	401,5	350,6	400,3	345,6
8BC345	2557	170	9,31	51	0,336	3600	341,4	378,1	332,1	376,9	325,3	314,1	3960	369,3	411,7	358,8	410,5	354,6
8BC370	3058	161	9. 02	61	0,266	2900	341,5	371,7	332,9	370,4	320,3	311,6	3190	370,4	406,4	360,8	404,9	349,3
8BC435	2285	267	9,37	51	0,568	6000	441,9	507	426,8	502,9	454,1	425,8	660	466,5	538	450,7	531,9	491,4
10BC100A	4079	188	10,69	58	0,25	2300	370,5	395,7	362,2	394,4	346,5	338,4	2530	403,2	434,5	394	432,9	377
10BC400	3960	186	10,69	56	0,258	2400	373,6	400,8	365,5	399,4	348,9	341,4	2640	406,5	439,5	396,9	437,9	380,5
11BC615	4893	270	11. 25	64	0,343	3000	563,3	614,7	548,8	612,5	528,9	513,8	3300	609,5	670,8	593,7	668,4	576,2
Специальные разрешения DOT SP10869 / Сертификаты эквивалентности TC SU 4369 ₂
8HP500C	2750	140	9,41	50,5	0,274	4500	436,9	491	424.1	490,5	426,6	нет данных
8HP535C	2750	170	9.409	52,5	0,309	5000	471,8	531.1	456	532	467,5	нет данных
8HP585C	2641	195	9. 409	52	0,373	6000	510,5	585,8	493,1	581	524,6	н/д
8HP500LC	2850	146	9,41	52,5	0,274	4500	452	508	438,8	507,4	441,4	нет данных
8HP550C	3051	159	9.41	56,5	0,274	4500	486	546,2	471,8	545,6	474,6	нет данных

Продукт	Мин. Объем цилиндра (литр)	Ном. Вес цилиндра (кг)	Наружный диаметр (мм)	Д (мм)	tмин (мм)	Рабочее давление DOT (бар)	Воздух (м ³ )	Кислород (м ³ )	Азот (м ³ )	Аргон (м ³ )	Гелий (м ³ )	Водород (м ³ )	10% Давление переполнения (бар)	Воздух (м ³ )	Кислород (м ³ )	Азот (м ³ )	Аргон (м ³ )	Гелий (м ³ )
Стандартная спецификация DOT/TC для баллонов высокого давления ₁
20CF	3,6	4,8	133,7	349	2,87	138,9	0,5	0,53	0,49	0,53	0,47	0,46	153	0,54	0,58	0,54	0,58	0,5
40CF	8,2	12,2	178	457	3,66	138,9	1,13	1,18	1,09	1,18	50,2	49,4	153	1,24	1,3	1,2	1,29	1,14
55CF	10,6	14,5	177,8	581. 02	3,66	139	1,5	1,61	1,49	1,61	1,42	1,39	153	1,64	1,78	1,64	1,77	1,56
80CF	15,4	20,9	176	822,3	3,66	138,9	2,228	2,43	2,25	2,42	2,14	2.1	153	2,47	2,68	2,47	2,67	2,36
110CF	22,6	28,1	175	1092.2	3,66	138,9	3,13	3,28	3,03	3,26	2,89	2,92	153	3,42	3,6	3,33	3,59	3,18
125CF	22,6	28,1	176,5	1092.2	4.1	156,2	3,49	3,68	3,37	3,67	3,22	3,26	172	3,8	4,05	3,71	4. 04	124,9
150CF	27	30,6	185,4	1181.1	3,81	138,9	3,75	4	3,69	3,98	3,52	3,5	153	4.1	4,4	4,06	4,38	3,88
8BC75A	50,1	61,7	235,7	1435	5,5	159	7,87	8,4	7,69	8,37	7,33	7,18	174	8,56	9,22	8,36	9.19	8
8BC200	39,2	45,8	222,3	1295	4,42	139	5,45	5,76	5,33	5,75	5,08	4,99	153	5,95	6,34	5,82	6,32	5,55
8BC220	43,3	51,7	235,7	1295	4,75	139	6	6,35	5,88	6,33	5,6	5,5	153	6,56	6,99	6,41	6,97	6. 12
8BC220S	37,2	47,2	235,7	1143	5,36	156	5,76	6.14	5,63	6.12	5,37	5,26	172	6,27	6,74	6.13	6,72	5,86
8BC250	43,3	52,2	235,7	1295	5,36	156	6,7	7,14	6,55	7.12	6,24	6.12	172	7,29	7,84	7.12	7,82	6,81
8BC295	40,1	61,2	229	1283	6,75	200	7,74	8,42	7,54	8,39	7,26	7,06	220	8,39	9.21	8.17	9.17	7,91
8BC300	49,1	60,8	235,7	1410	5,69	165	8	8,58	7,83	8,55	7,47	7,31	182	8,71	9. 41	8,5	9,38	8,15
8BC340	41,9	77,1	232,5	1295	8,28	241	9,47	10,48	9,22	10,44	8,99	8,69	266	10.21	11,36	9,92	11.33	9,78
8BC345	41,9	77,1	236,5	1295	8,53	248	9,66	10,7	9,4	10,67	9.21	8,89	273	10,46	11,66	10.16	11,63	10.04
8BC370	50	73	229	1550	6,75	200	9,67	10,53	9,43	10,49	9.07	8,82	220	10,49	11,51	10,22	11.47	9,89
8BC435	37,4	121,1	238	1295	14,43	414	12,51	14,36	12. 08	14,24	12,86	12.06	455	13.21	15,23	12,76	15.06	13,91
10BC100A	66,8	85,3	271,5	1473	6,35	159	10,49	11.21	10,26	11.17	9.78	9,58	174	11.42	12,3	11.16	12.26	10,68
10BC400	64,9	84,4	271,5	1422	6,55	165	10,58	11.35	10,35	11.31	9,88	9,67	182	11,51	12,45	11.24	12,4	10,78
11BC615	80,2	122,5	285,8	1626	8,71	207	15,95	17.41	15,54	17,34	14,98	14,55	228	17,26	18,99	16,81	18,93	16,32
Специальные разрешения DOT SP10869 / Сертификаты эквивалентности TC SU 4369 ₂
8HP500C	45	63,5	239	1282	6,96	310	12. 37	13,9	12.01	13,89	12.08	нет данных
8HP535C	45,1	77,1	239	1334	7,85	345	13,36	15.04	12,91	15.06	13.23	нет данных
8HP585C	43,3	88,5	239	1321	9,47	414	14,45	16,58	13,96	16,45	14,85	нет данных
8HP500LC	46,7	66,1	239	1334	6,96	310	12,8	14,38	12.42	14,36	12,5	нет данных
8HP550C	50	72,1	239	1435	6,96	310	13,76	15,47	13,36	15,45	13,44	нет данных
