Облицовка профлистом: как сделать правильно

Гусевский Андрей Анатольевич

Облицовка дома профлистом МП18

Фасад с облицовкой профлистом, цена которого гораздо демократичнее многих, применяемых сегодня материалов, давно перестал быть прерогативой только промышленных и административных зданий, кровельных покрытий. Красивый рельеф, цветовой ассортимент, и простота монтажа способствовали тому, что профилированный настил стал материалом, популярным в отделке наружных стен малоэтажных жилых домов.
В нашей статье будет дана инструкция по выбору материала, а так же видео на тему: «Технология облицовки профлистом».

Содержание статьи

• Выбор облицовки для стен
  • Профлист в обустройстве фасада

Профнастил производится из стального оцинкованного листа, которому способом холодной прессовки придаётся определённая форма – профиль. При этом, он приобретает не только интересный внешний вид, но и определённую прочность.
Материал имеет небольшой вес, что позволяет максимально уменьшить нагрузки на конструктивные элементы здания:

• По своему назначению, профлист классифицируется на кровельный, несущий и стеновой. Кровельные листы чаще всего имеют защитное полимерное покрытие, и по внешнему виду напоминают черепицу.
• Несущий профлист используется конструктивно. Он обладает наибольшей прочностью, и может выдерживать даже вес человека.
  Способность сопротивления таким нагрузкам обеспечивают рёбра жёсткости, образующиеся наибольшей глубиной изгиба рельефа.
• Профиль стеновых листов не такой высокий, может быть окрашен, и даже изготовлен не из стали, а ещё более лёгкого алюминия или меди. Так как темой нашей статьи является технология облицовки стен профлистом, основное внимание мы уделим именно стеновому материалу, и универсальным вариантам, которые могут использоваться как для стен, так и для кровли.
• Отличить назначение листа можно уже по его маркировке, которая имеет буквенно-цифровое значение. Буквы в начале маркировки определяют назначение, а цифры отражают в миллиметрах высоту волны.

  Буквы (А) и (В) в конце строки, указывают, на какой стороне: лицевой или тыльной, нанесено декоративное покрытие.

В таблице приведены несколько основных вариантов, использующиеся для облицовки домов.

Марка	Рельеф листа	Основные характеристики
С8	Профиль С8	Стеновой материал с цинковым или полимерным покрытием, имеющий широкую цветовую гамму. Привлекательный внешний вид и невысокая цена, способствуют росту его популярности среди населения. В поперечном сечении рельеф имеет трапециевидную форму, где высота гофра равна 8 мм, а ширина составляет 51,5 мм. Лист с рабочей шириной 1,15м вмещает 10 изгибов.
С21 (В)	Листы С21	Профнастил стеновой, с трапецеидальным рельефом высотой 21 мм. Используется не только для обшивки стен, но и как кровельный материал. Применяется при заводской сборке композитных стеновых панелей. Производится восемь вариаций толщины, от 0,4 до 0,8 мм. Ширина листа 1м, длина может составлять от 1 до 12м.
С44 (В)	Рельеф листа С44	Стеновой профлист, имеет гофру в виде трапеции, высотой 44 мм, шаг между изгибами составляет 35 мм. Внешний вид листа формируется за счёт ширины ребра 100 мм. Минимальная толщина составляет 0,5 мм, длина профиля 14,5м.Может использоваться в любых конструкциях, кроме несущих, так как не имеет дополнительных рёбер жёсткости. Нередко имеет двухстороннюю окраску. В качестве полимерного покрытия, в производстве применяется полиэстер, ПВХ пластизоль, пурал.
МП18 (В)	Волна профнастила МП18	Данный вид относится к универсальным вариантам, обладает высокими эксплуатационными характеристиками. Производится как из оцинкованной стали, так и из тонких листов с лакокрасочным покрытием.Толщина листа варьируется в пределах 0,5-0,8 мм. Ширина стандартная, 1150 мм. Высокая прочность обеспечивается синусоидальной формой рельефа, с высотой гофра 18 мм.Выпускаются в широком цветовом ассортименте, с полиэстровым покрытием. На фото в начале статьи, замечательный пример облицовки фасада профнастилом МП18.
МП20 (А; В)	Профиль МП20	Универсальный профиль с двухсторонним полимерным покрытием. Производитель рекомендует при выполнении кровельных работ укладывать его узким ребром вверх (сторона В), тогда как для облицовки стен, лицевой является сторона «А». Хотя, принципиального значения для отделки стен, расположение листов не имеет – это важно только для кровли.Имеет трапециевидный профиль с широким ребром (67,5 мм). Высота рельефа 20 мм, шаг между гофрами составляет 35 мм.
МП35 (А)	Рельеф листа МП35	Профилированный настил универсального назначения. Применяется не только для отделки и кровельных работ, но и конструктивно.Ширина листа 1035 мм, толщина от 0,5-0,9 мм. Высота гофра 35 мм, ширина его ребра 119 мм. Шаг между изгибами составляет 40 мм.Лист имеет дополнительные рёбра жёсткости, что позволяет материалу выдерживать значительные нагрузки. Даёт возможность облицевать кровлю или стену сложной конфигурации. Практически не деформируется, и поэтому может вторично использоваться после демонтажа.
МП40 (А)	Так выглядит МП40	Универсальный вариант. Гофра листа округлая, что значительно улучшает декоративность отделанной поверхности.Размер боковых рамок увеличен до 55 мм – это повышает надёжность креплений. Нахлёст обеспечивает герметичность стыков.Длина листов, при ширине в 1м, варьируется до 12м. Толщина металла от 0,5 до 0,7 мм. Высота рельефа 40 мм. Лист может быть окрашен с двух сторон, либо иметь одностороннее полимерное покрытие.

Надеемся, что тех сведений о материале, которые вы смогли почерпнуть из этой таблицы, достаточно для того, чтобы выбрать подходящий вариант. А как производится облицовка стен профлистом – технология отделки по системе утеплённого вентилируемого фасада – вы узнаете из следующей главы.

Профлист в обустройстве фасада

В связи с постоянным удорожанием топлива, ужесточением нормативов, связанных с потреблением электроэнергии, вопрос утепления зданий актуален сегодня, как никогда.

Практически все современные технологии направлены на разработку материалов, позволяющих достичь максимального эффекта.
Чтобы не уменьшать полезную площадь дома, большинство их владельцев предпочитают выполнить утепление снаружи. Хотя, в северных регионах, оно может быть и двухсторонним.
Итак:

• Именно поэтому, наибольшей популярностью в настоящее время пользуются материалы, технологии монтажа которых включают в себя и процесс утепления. Профилированный настил является одним из таких материалов. Причём, технология его установки достаточно проста, что позволяет любому хозяину облицевать дом своими руками.
• Профлист монтируется на металлокаркас, и для его обустройства вам понадобится три вида профилей. Несущий профиль имеет Z-образное сечение, такая форма позволяет обеспечить жёсткость конструкции. В качестве направляющей, применяют профиль Т-образным сечением.

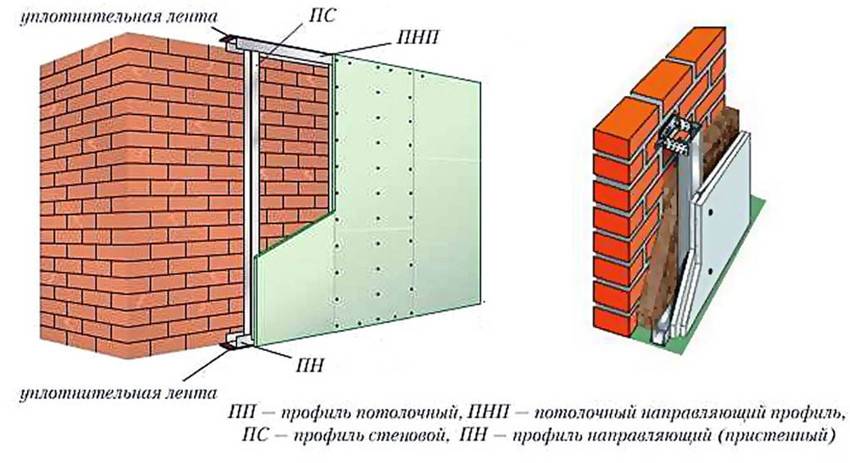

  Третий вид профиля имеет L-образную форму, его попросту называют уголком – именно на него осуществляется крепление листов, а так же производится стыковка к оконным и дверным проёмам.
• В качестве крепежа для профнастила используются саморезы с пресс-шайбами или декоративные болты. Для обеспечения необходимого отступа от поверхности стен, нужны кронштейны ККУ.
  Отступ должен быть таким, чтобы после укладки утеплителя оставался зазор не менее 3 мм – именно он обеспечивает надлежащую вентиляцию всей конструкции, и препятствует образованию внутри неё конденсата. Фиксация кронштейнов производится дюбелями.

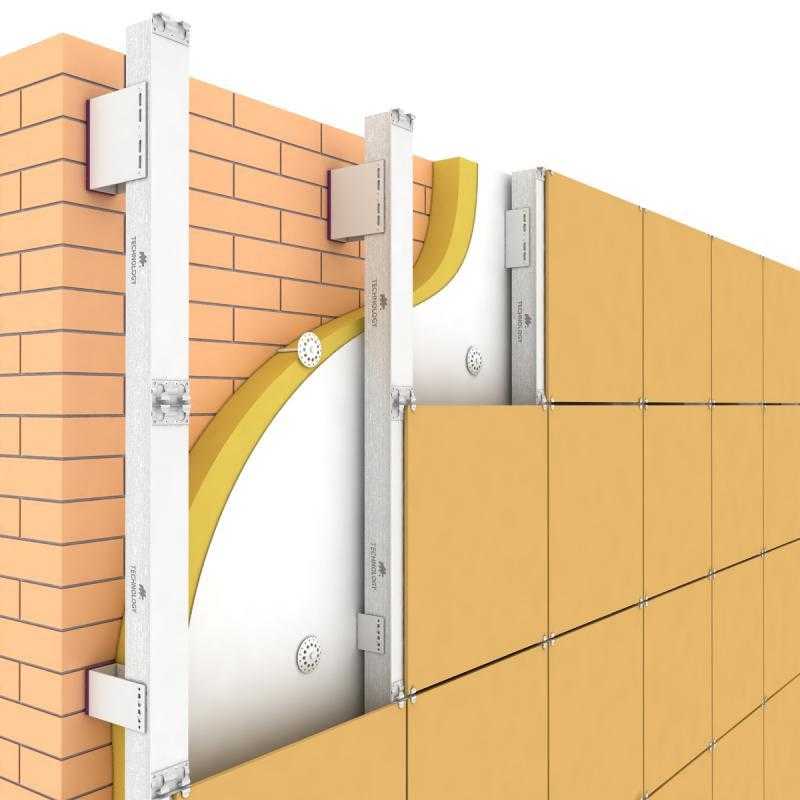

Вентилируемый фасад с профнастилом

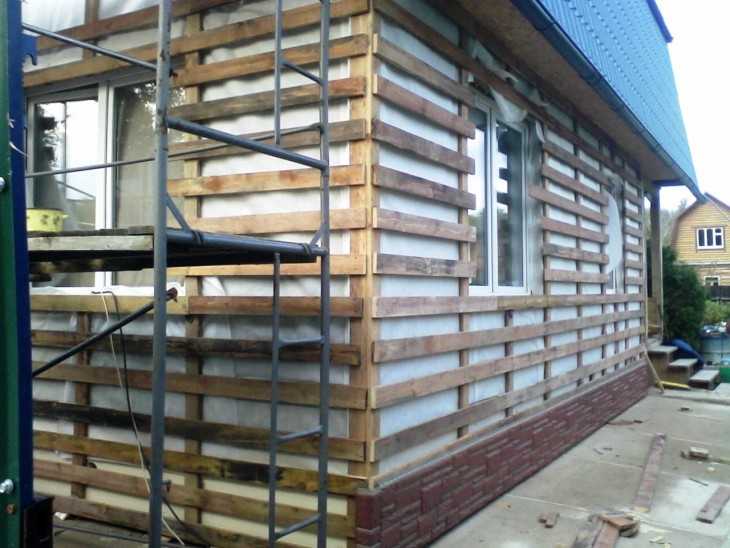

• В принципе, монтаж профнастила может быть выполнен и по деревянной обрешётке, только имейте в виду, что срок её службы гораздо меньше, чем у металлического листа: сырость, грызуны – специальные антисептики не дают стопроцентной защиты. Поэтому, на каркасе не стоит экономить, если это не какое-либо временное здание.
• Очень важно, чтобы облицовка цоколя профлистом, по нижнему периметру упиралась в ровную поверхность. Поэтому, если вокруг фундамента просто утрамбованный грунт, желательно сделать отмостку: из асфальта, бетона, тротуарной плитки или камня – это уж как вам нравится. Если у дома выступающий фундамент, то облицовка стен будет упираться именно в него.
• С помощью уровня, чуть выше отмостки, или выступающей части фундамента, на стену наносится горизонтальная линия – по всему периметру дома. Используйте для этого красящий шнур. По этой линии будет монтироваться стартовый профиль, на который опирается первый ряд утеплителя.
• Перед монтажом каркаса нужно позаботиться о гидроизоляции стен – это может быть как гидрофобная пропитка, так и рулонная мембрана. Для фиксации профилей устанавливаются кронштейны. Несущий профиль монтируется горизонтально, с шагом, равным ширине теплоизоляционного материала.
• Поперечные, Г-образные профили устанавливаются вертикально, с шагом в 50 см. Почти все листы профнастила имеют рабочую ширину 1метр. Поэтому, при шаге в полметра, их будет удобно крепить как по краям, так и по центру.

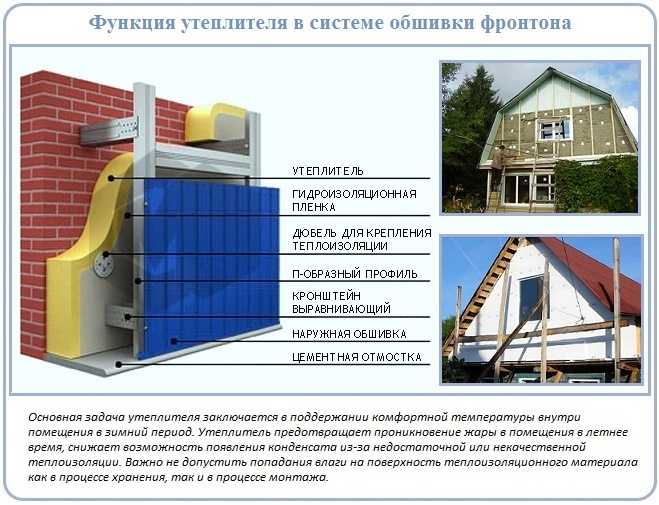

  Утеплитель закладывают в ячейки обрешётки, фиксируют его тарельчатыми дюбелями, или клеевым способом. Затем, если на нём нет заводского фольгированного слоя, поверх монтируется ветрозащитная мембрана.

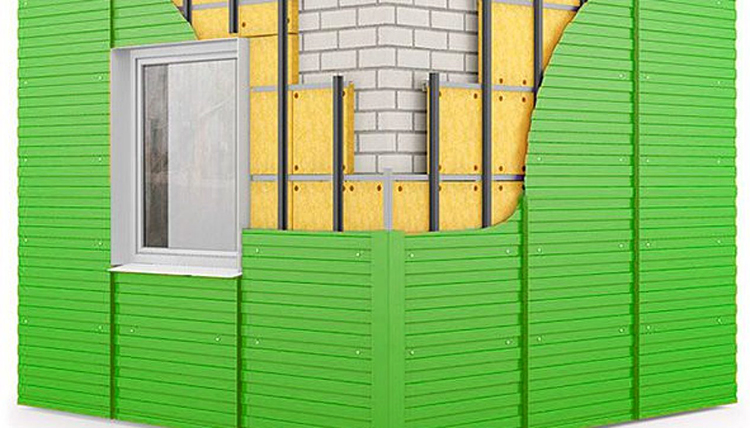

Дизайн фасада, облицованного профнастилом

• Далее, остаётся только навешивать на каркас листы. Для отделки угловых зон, производители предлагают специальные доборные элементы, с изгибом в 90 градусов. Укладка профлиста выполняется внахлёст. Перед выполнением крепления, в нужной точке следует просверлить отверстие чуть меньшего диаметра, чем размер винта.
• Резка листов производится с помощью ручной циркулярной пилы, либо электролобзика. Ножницы по металлу можно использовать только при резке поперёк гофры. Болгарка для этой цели не годится совсем, так как повреждает полимерное покрытие. Из ручных инструментов можно использовать ножовку, но производительность работы при этом сильно снижается.

Если всё сделано правильно, фасад дома обязательно порадует его обитателей, а так же прохожих, своим интересным внешним видом. Тем более что облицовка профлистом прекрасно сочетается с другими видами отделочных материалов и витражами. Широкий спектр оттенков полимерных покрытий даёт возможность создать дизайн практически на любой вкус.

Как выполняется облицовка металлопрофилем | Эксперты отделки

Гусевский Андрей Анатольевич

Облицовка дома металлопрофилем

Металлический профиль для облицовки стен, можно назвать одним из самых прочных и доступных по стоимости материалов. Его цена варьируется, в зависимости от марки листа, его механических характеристик, варианта лицевой отделки.
Несмотря на все эти различия, облицовка стен металлопрофилем выполняется по одной технологии. По ходу нашей статьи, мы расскажем об организации и производстве монтажных работ, а так же предложим вашему вниманию видео по данной теме.

Содержание статьи

• Обшивка фасада профлистом
  • Как организовать работу
• Последовательность монтажа

Обшивка фасада профлистом

Профнастил относится к категории фасадных материалов, монтируемых по системе вентилируемых фасадов. Облицовочные металлические профили, при этом, устанавливают на металлический, либо деревянный каркас. Данный материал можно, конечно, использовать и для облицовки жилого дома, но это, скорее, исключение, чем правило.
Итак:

• Чаще всего, профлист применяется для наружной и внутренней обшивки зданий производственного назначения: цехов, складов, боксов, ангаров. Такие здания нередко собирают на каркасной основе, и облицовка фасадов металлопрофилем, в этих случаях, является неотъемлемой частью проекта.
• Профилированным листом можно облицевать и любое другое здание: бетонное, кирпичное, деревянное. Причём, такое покрытие не только облагородит внешний вид стен, защитит их от воздействия внешней среды, но и усилит несущие конструкции, что актуально для старых зданий, требующих капитального ремонта.

Как организовать работу

Если говорить о производственном здании, то в этом случае, облицовка фасада металлопрофилем выполняется обычно силами бригады монтажников, состоящей из 4 человек. Если же вы решили облицевать своими руками небольшой объект: гараж или времянку, одного помощника вам будет достаточно.
Перед началом работ, фасад здания, условно разбивается на три зоны:

• Участок стены по нижнему периметру, границей которого является нижняя отметка оконных проёмов.
• Срединная часть, соответствующая уровню межоконных простенков.
• Верхний периметр: от оконных проёмов до карниза.

Фасад здания имеющего несколько этажей, разбивается на такие же захватки поэтажно. Все работы осуществляются со сборно-разборных лесов, объединяемых в процессе установки переходными мостиками.

Организация монтажных работ

Итак:

• Если облицовка цоколя металлопрофилем производиться не будет, то стартовая линия настила проходит над выступающей частью фундамента. Прежде, чем приступить к навешиванию профлиста, необходимо произвести определённый перечень технологических операций.
• В строящемся здании, все окна, двери, ворота, а так же нижний настил кровли, должны быть установлены до начала сборки каркаса. Рабочее место заранее комплектуется необходимым инвентарём и инструментами. Это болгарка с отрезным диском, перфоратор, шуруповёрт, а так же высечные ножницы по металлу, которые вы видите на фото.

Инструмент для нарезки профнастила: электрические высечные ножницы

• Чтобы не тратить время на переноску материалов, их располагают как можно ближе к рабочему месту. При больших объёмах работ, каждый элемент каркаса не монтируется отдельно. Из них предварительно собирают модули, для чего оборудуется площадка со столом. На нём не только собирают рамки из металлопрофиля, но и производят нарезку брусков и утеплителя.
• При облицовке производственных зданий, металлокаркас под облицовку собирают из труб с квадратным сечением и швеллера с одинаковыми полками. Их размер подбирается в зависимости от разновидности профлиста, его толщины, веса. Ширина листов разных марок незначительно варьируется – всё зависит от конфигурации гофра. Но в среднем, это 1150 мм.
• Длина листов может быть разной, и даже выполняться под заказ. На фасадах большой площади, используют листы длиной до 7м.
  При этом они весят не более 5кг, что является несомненным достоинством этого материала. Что касается его качества: в процессе приёмки, необходимо производить визуальный осмотр листов, на предмет определения отклонений от допустимых норм.

Металлопрофиль для облицовки фасадов: размеры

• Небольшие потёртости допускаются, главное, чтобы не была нарушена целостность защитного покрытия. По габаритам, отклонения не должны превышать: 1 мм по высоте, 8 мм по ширине, и 10 мм по длине. Ну а размеры гофра, шага между ними, и радиусы кривизны, контролю не подлежат.
• Металлопрофиль для облицовки фасада должен закупаться комплектно: все листы должны быть из одного исходного сырья, с одинаковым лакокрасочным покрытием, одного типоразмера. Обычно, в комплект входят крепёжные элементы, и, естественно, инструкция по монтажу.
• Кроме профилированных листов, для сборки вентилируемого фасада используется теплоизоляционный материал. Тут, конечно, может быть множество вариантов, но чаще всего, в этом случае используют стекловолоконную минеральную вату в плитах, либо листовой пенополистирол.

Один из вариантов утеплителя для фасада

• В качестве пароизоляции, используется гидроветрозащитная рулонная мембрана, иногда полиэтиленовая плёнка. Применение теплоизоляционного материала с односторонней фольгированной облицовкой, позволяет обойтись без устройства пароизоляционного слоя.

Для установки каркаса, если он будет деревянным, понадобится два вида обрезной доски: 50*150 мм и 25*100 мм; бруски 50*50 мм. Кроме того, нужны профили надоконного и цокольного слива – их количество обычно рассчитывается, исходя из размера закупленной партии профнастила.

Последовательность монтажа

Работы начинаются с нижней захватки, где нужно установить уравнительные доски (50*150 мм), предварительно обработанные антисептиком. Они крепятся к основанию по стартовой линии, с помощью дюбелей.
Итак:

• К уравнительной доске, сразу по всему периметру здания, монтируют цокольный слив. Планки соединяются между собой с небольшим нахлёстом. После этого, можно приступать к установке вертикальных стоек. В нашем случае, это бруски 50*50 мм, если же монтаж ведётся по металлическому каркасу, то для этой цели берётся профиль с L-образным сечением.

Цокольная сливная планка

• Обычно стойки крепят к подвесам, или специальным кронштейнам, но это зависит от толщины утеплителя. Чтобы обеспечить конструкции вентилируемый зазор, между пароизоляцией и облицовкой, должно быть расстояние не менее 3 см.
  В южных регионах, фасад может вообще не утепляться, и тогда вентиляция внутреннего пространства облицовки, обеспечивается за счёт высоты стойки.
• В такой ситуации кронштейны вообще не нужны, а профиль или брус монтируют непосредственно к основанию. В случае с утеплением, именно благодаря кронштейнам обеспечивается необходимый зазор. В холодных климатических зонах, слой утеплителя вообще может быть двойным, а значит, и кронштейны должны быть более длинными.

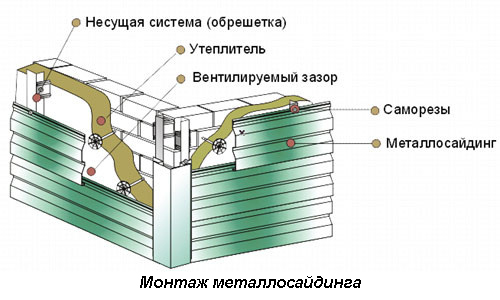

Схема облицовки фасада металлическим профилированным листом

• Расстояние между вертикальными поясами обрешётки, должно соответствовать ширине теплоизоляционного материала, но не превышать 60 см. После установки вертикальных стоек, необходимо прибить надоконные сливы, а затем, монтировать поперечный брус. В случае с металлокаркасом, это профиль с Z-образным сечением.
• В результате, должны получиться ячейки, в которых удобно поместятся плиты утеплителя. Их монтируют сначала точечно, на клей, а потом капитально фиксируют тарельчатыми дюбелями. Чтобы теплоизоляционный материал сидел в ячейке плотно, и не оставалось зазоров, размер ячеек при монтаже обрешётки на 5-6 мм уменьшают.

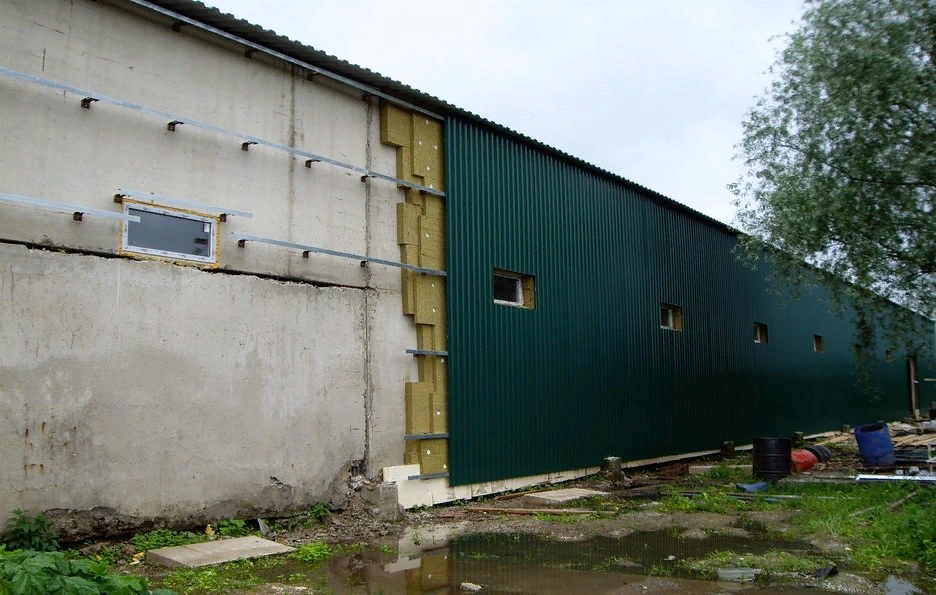

Складское помещение с облицовкой из профлиста

• Пароизоляционная плёнка монтируется поверх утеплителя, с нахлёстом не менее 10 см. И горизонтальные, и вертикальные стыки полотен плёнки, нужно проклеить скотчем. После этого, приступают непосредственно к монтажу листов. Укладывают их внахлёст, а для отделки угловых зон предусмотрены доборные элементы.
• Крепление металлопрофиля осуществляется с помощью саморезов с пресс-шайбами. Для этого, в листе предварительно просверливаются монтажные отверстия – они должны быть немного меньше диаметра крепежа. В облицовке фасадов, претендующей на дизайн, элементы профилированной облицовки могут крепиться и декоративными винтами.

Напоследок следует заметить, что сейчас выпускается огромный ассортимент профлистов: с различной формой и размерами гофра, с полимерными и лакокрасочными декоративными покрытиями.
Такой выбор вполне позволяет использовать данный материал не только для обшивки гаража или сарая, но и придать необычный внешний вид жилому дому. А уж срок службы облицовки из металлического профиля, практически неограничен.

30 Высокоэффективные системы облицовки

Высокоэффективная система облицовки отводит, отводит и испаряет влагу снаружи и внутри стеновой системы и защищает ограждающие конструкции здания от дождя, снега и других внешних воздействий.

Конструкция системы облицовки должна обеспечивать долговечность, экологичность и энергоэффективность. Облицовка здания влияет на внешний вид окружающей территории, поэтому она должна создавать у посетителей незабываемое первое впечатление о здании.

Что такое система облицовки?

Обшивка здания относится ко всем компонентам здания, которые прикреплены к его основной конструкции (детали, поддерживающие его устойчивость), которые образуют внешние, ненесущие поверхности. Часто облицовка крепится к несущему каркасу здания в виде сборных панелей, будь то системы облицовки высотных зданий или жилых домов.

Высокоэффективная облицовка зданий обеспечивает не только внешний вид фасада и эстетику здания. Качественные системы облицовки зданий:

• Защита конструкций от внешних воздействий (дождь, снег, ветер, лед)
• Свести к минимуму распространение огня
• Обеспечение теплоизоляции для создания воздухонепроницаемой оболочки здания для управления внутренней средой
• Передача ударных и ветровых нагрузок на каркас конструкции
• Обеспечение конфиденциальности и безопасности и предотвращение передачи звука
• Предусмотреть отверстия для вентиляции, дневного света и доступа

Правильно установленные, высококачественные и хорошо продуманные облицовочные материалы для зданий минимизируют утечку воздуха, улучшают тепловые характеристики и оптимизируют естественный дневной свет. Эти функции уменьшают потребность в электрических и механических системах и способствуют созданию устойчивого, энергоэффективного, безопасного и долговечного здания.

Четыре «D» высококачественных облицовочных систем

Высококачественные облицовочные системы должны обеспечивать постоянный прогиб, дренаж, сушку и долговечность:

1. Дренаж поверхность для слива. Нанесение водонепроницаемого барьера поверх обшивки и дренажного зазора между обшивкой и облицовкой может обеспечить адекватный дренаж. Однако штукатурная облицовка, которая не может справиться с большими объемами воды, часто нуждается в усиленном дренаже, требующем дренажного мата для увеличения пространства между цементной мембраной и WRB. Пространство обеспечивает более доступный поток воды вниз и наружу изнутри облицовки.
2. Прогиб относится к способности облицовки последовательно отклонять лед, снег и дождь, попадающие на внешнюю поверхность стены. Кроме того, вы можете способствовать отклонению воды с помощью желобов и выступов.
3. Сушка относится к проницаемости системы облицовки или способности обеспечивать вентиляцию внутри системы для стимулирования сушки. Строительные нормы и правила часто требуют паропроницаемой внешней облицовки, чтобы влага или конденсат проходили через нее в виде пара при нагревании солнцем. Наличие открытого пространства в верхней и нижней части облицовки стен обеспечит вентиляцию и дополнительное высыхание.
4. Долговечность относится к способности облицовочной системы противостоять постоянному воздействию ультрафиолетовых (УФ) лучей, тепловому сжатию и расширению, а также циклам смачивания и высыхания. Надежные системы облицовки помогут остановить протечки и защитить целостность оболочки здания.

При выборе высокоэффективной облицовочной системы необходимо учитывать и другие важные характеристики:

• Простота установки
• Непрерывная изоляция, адекватная воздухонепроницаемость и контроль теплового движения
• Малообслуживаемый
• Огнестойкость

Sto High-Performance Cladding Systems

Sto предлагает различные простые и быстро устанавливаемые, высококачественные системы облицовки, отвечающие требованиям водоотвода и прогиба, водопроницаемости, воздухонепроницаемости, огнестойкости, простоте обслуживания и долговечности. долговечность, чтобы сохранить целостность здания в течение всего срока службы. Мы покрываем каждую особенность наших настенных систем гарантией на одну систему.

Наши системы объединяют все компоненты стены в одну проверенную, соответствующую нормам систему: постоянная теплоизоляция, воздухонепроницаемый и водостойкий барьер, а также бесконечный выбор эстетичных фасадных поверхностей для удовлетворения всех потребностей вашего дизайна. Кроме того, вы можете объединить несколько фасадных эстетик в одну систему без переходов и сложностей проектирования совместимости продуктов.

Наши проверенные системы в Sto также гарантируют совместную работу всех компонентов в соответствии с требованиями современных строительных норм и правил:

• Высокопроизводительные стеновые системы Sto обеспечивают утечку воздуха менее 0,04 куб. ) при тестировании в соответствии с ASTM E2357 — функция, которая потенциально позволяет сэкономить 40 процентов затрат на охлаждение и обогрев.
• Высокое значение R облицовки стен Sto (например, StoTherm® имеет значение R 3,6 на дюйм) ограничивает тепловые мосты и снижает потребление энергии.
Изделия
• Sto получают класс А при испытаниях в соответствии со стандартом ASTM 84 на распространение пламени и образование дыма.
Стены
• Sto зарекомендовали себя в нескольких областях:
  • Изготовлено на заводах, сертифицированных по стандарту ISO 9001 (качество) и ISO 14001 (экологический)
  • SCAQMD (Округ управления качеством воздуха Южного побережья) Требования к ЛОС
  • Критерии долговечности и огнестойкости C-ES
Стеновые системы
• Sto, содержащие горючую изоляцию или другие горючие элементы, отвечают требованиям:
  • Испытания на огнестойкость NFPA 268, которые предлагают метод оценки вероятности возгорания пожара в одном здании в соседнем здании.
  • NFPA 285 огневые испытания, которые оценивают огнестойкость стеновых конструкций с горючей изоляцией или другими горючими компонентами в негорючей конструкции.
  Испытание на огнестойкость
  • ASTM E 119, которое устанавливает почасовую оценку огнестойкости стеновой сборки.

30 Высокоэффективные системы облицовки Sto

Дренажная система EIFS (система отделки наружной изоляции) – стеновые системы StoTherm® ci

Системы облицовки StoTherm® ci сочетают в себе непрерывную изоляцию (ci), дренаж, воздухонепроницаемый и водостойкий барьер, а также множество вариантов эстетической отделки для создания устойчивого, высокого -эффективная облицовка стен. Красивая и надежная система сохраняет привлекательный внешний вид в течение длительного времени и экономит деньги за счет снижения счетов за электроэнергию.

1. StoTherm® ci MVES

StoTherm® ci MVES (инженерные системы с облицовкой кирпичной кладкой) с облицовкой из керамической плитки, натурального камня или искусственного камня соответствует требованиям соответствующих строительных норм.

2. StoTherm® ci Mineral

Система StoTherm® ci Mineral включает в себя негорючую изоляцию из минеральной ваты и непрерывный водоотталкивающий и воздушный барьер с высокоэффективными покрытиями Sto для создания передовой высококачественной системы облицовки стен.

3. StoTherm® ci XPS

Высокопроизводительный и долговечный StoTherm® ci XPS включает изоляцию из экструдированного полистирола с повышенным коэффициентом сопротивления теплопередаче в сборку стены и наносимый жидкостью барьер, устойчивый к воздуху и воде StoGuard®, для создания водонепроницаемого и воздухонепроницаемая стена, а также обеспечивают тепловую эффективность и превосходную долговечность.

4. StoTherm® ci

StoTherm® ci сочетает в себе StoTherm® и StoGuard® воздухонепроницаемую барьерную систему для повышения энергоэффективности и защиты от проникновения влаги.

5. StoTherm® ci HI-LM CMU 180

Энергоэффективный, высокопроизводительный и устойчивый к ураганам StoTherm® ci HI-LM CMU 180 представляет собой стеновую облицовку с непрерывной изоляцией, которая сочетает в себе водонепроницаемый воздушный барьер StoGuard®, Изолированная облицовка StoTherm® и дренаж. Кроме того, конструкция StoTherm® ci HI-LM CMU 180 соответствует строгим критериям NOA округа Майами-Дейд, штат Флорида, в отношении ударопрочности малых и крупных снарядов, проникновения воды и воздуха, а также устойчивости к ветровым нагрузкам.

6. StoTherm® ci 1177-LM

Высокоэффективная система облицовки наружных стен StoTherm® ci 1177-LM сочетает в себе бесшовный воздухо- и водостойкий барьер со сплошной изоляцией, повышенным дренажным потенциалом и Sto® Armor Mat XX. Сетка для дополнительного армирования и ударопрочности поверх гипсовой обшивки из стекломата. Конструкция StoTherm® ci 1177-LM соответствует строгим критериям тестирования NOA округа Майами-Дейд, штат Флорида, на устойчивость к ударам малых и больших снарядов и производительность на стальных шпильках 16-го калибра с гипсовой оболочкой.

7. StoTherm® ci 1177-SM

Система облицовки наружных стен StoTherm® ci 1177-SM сочетает в себе бесшовную гидро- и воздушную изоляцию с непрерывной изоляцией и повышенным дренажным потенциалом поверх гипсовой обшивки из стекломата. Кроме того, конструкция StoTherm® ci 1177-SM соответствует строгим стандартам NOA округа Майами-Дейд, штат Флорида, по устойчивости к ударам малых снарядов, проникновению воды и воздуха, а также устойчивости к ветровым нагрузкам.

8. StoTherm® ci HI-PLY

Система облицовки наружных стен StoTherm® ci HI-PLY сочетает в себе бесшовную защиту от воды и воздуха с непрерывной изоляцией и повышенным дренажным потенциалом по сравнению с наружной обшивкой из фанеры CDX. Кроме того, конструкция StoTherm® ci HI-Ply соответствует строгим стандартам испытаний NOA округа Майами-Дейд, штат Флорида, на устойчивость к ударам малых и больших снарядов, проникновению воды и воздуха, а также устойчивость к ветровым нагрузкам.

Системы защиты от дождя StoVentec®

Облицовка от дождя защищает от разрушительной влаги (особенно важно для водопоглощающих покрытий), создавая вентиляционный зазор между сайдингом и водо- и воздухонепроницаемым барьером. Небольшой зазор (всего ½ дюйма) обеспечивает адекватный дренаж и сушку.

Системы StoVentec® представляют собой полноценную, полностью протестированную и одобренную кодом высококачественную вентилируемую систему Rainscreen®, которая включает в себя водоупорный и воздушный барьер, изоляцию из негорючей минеральной ваты, удобную в установке регулируемую систему подрамника. , и нашу выдающуюся облицовку StoVentec® Rainscreen®.

Вентилируемые фасадные системы StoVentec® в США выпускаются в нескольких вариантах отделки, чтобы предоставить дизайнерам ряд эстетических возможностей для создания уникальных фасадов зданий с высокими техническими характеристиками.

9. StoVentec® для фасадов из каменной кладки

Фасады из каменной кладки StoVentec® представляют собой дренажную и вентилируемую систему противодождевого экрана с эстетичными вариантами тонкого кирпича, плитки и кирпичной кладки.

10.StoVentec® Glass

StoVentec® Glass — это система противодождевых экранов с открытыми швами, дренажем и задней вентиляцией, фасад из непрозрачного стекла с эстетичными вариантами цветного стекла, стекла с печатью на заказ и матового стекла.

11. StoVentec® Render

StoVentec® Render — это дренированная и вентилируемая задняя стеновая сборка от дождя, которая предлагает перформативную эстетику, включая текстурированную отделку Sto, самоочищающуюся текстурированную отделку Stolit Lotusan, специальную отделку Sto и Sto Cast, сборные литые формы Sto.

StoPanel Technology Systems Сборные панели для наружных стен

Предварительное решение Sto, Sto Panel Technology®, представляет собой готовые панели для наружных стен. Панели системы StoPanel® содержат холодногнутый металлический каркас и другие применимые компоненты, включая обшивку из стекломата, непрерывную изоляцию, водо- и воздухонепроницаемый барьер, подрамник и эстетику фасада. Термическая изоляция внешней части стеновой конструкции непрерывной изоляцией делает их соответствующими последним стандартам и нормам (ASHRAE 9).0.1-2019 и IBC, IRC и IECC – 2018 и 2021).

Предварительное изготовление дает несколько существенных преимуществ:

• Помогает уложиться в бюджет
• Уменьшение количества заказов на изменение
• 🌸 Сокращает время доставки и потребности в рабочей силе
• Улучшает контроль и обеспечение качества
• Повышает безопасность на рабочем месте
• Сокращает строительные отходы

12.

StoPanel® Classic NExT ci

StoPanel® Classic NExT ci Сборные стеновые панели включают гипсовую обшивку, стальной каркас и фасад StoTherm® ci.

13. StoPanel ® Mineral ci

StoPanel® Mineral ci Сборные стеновые панели включают гипсовую обшивку, стальной каркас, различные негорючие и водонепроницаемые непрерывные изоляционные материалы, непрерывную изоляцию Sto текстурированные и специальные отделки.

14. StoPanel MVES

Сборные стеновые панели StoPanel® MVES включают в себя гипсовую обшивку, стальной каркас и клееный облицовочный кирпич (AMV) – тонкий кирпич, керамическую плитку, натуральный камень или искусственный камень.

15. StoPanel® Impact ci

StoPanel® Impact ci Сборная стеновая панель включает в себя гипсовую обшивку, стальной каркас и систему StoTherm ci, предназначенную для удовлетворения требований Майами-Дейд к воздействию малых и больших снарядов.

16.

StoPanel® Dri-Design®

Сборная стеновая панель StoPanel® Dri-Design® включает гипсовую обшивку, стальной каркас и металлический фасад Dri-Design®.

17. StoPanel® Swisspearl®

Сборная стеновая панель StoPanel® Swisspearl® включает гипсовую обшивку, стальной каркас и фиброцементный фасад Swisspearl.

18. StoPanel® 3DP Powered by Branch Technology

Sto Panel Technology® и Branch Technology создают превосходный трехмерный дизайн для наружных стен. Сборная панельная стена объединяет слои оболочки здания в настраиваемую 3D-печатную легкую, простую в установке, прочную и составную форму. Кроме того, уникальный процесс 3D-печати Cellular Fabrication (C-Fab®) позволяет создать уникальную и функциональную архитектурную фасадную панель практически любой формы.

19. StoPanel® XPS

Сборные стеновые панели StoPanel® XPS включают гипсовую обшивку, стальной каркас и фасад StoTherm® ci с изоляцией из экструдированного пенополистирола.

20. StoPanel® Brick

StoPanel® Brick Сборные стеновые панели включают гипсовую обшивку и стальной каркас с тонкой кладкой или кирпичной облицовкой.

21. StoPanel® Precast

StoPanel® Precast Сборные стеновые панели включают в себя гипсовую обшивку, стальной каркас и различные встроенные декоративные и защитные варианты отделки для имитации сборного железобетона.

22. StoPanel® Metal

StoPanel® Metal Сборные стеновые панели включают гипсовую обшивку, стальной каркас и металлический фасад.

23. StoPanel® Backup

Сборные стеновые панели StoPanel® Backup состоят из стального каркаса, гипсовой обшивки и барьера, препятствующего проникновению воздуха/воды. Строители наносят фасад на месте.

Цементная плита StoQuik® Silver Systems Stucco

Системы StoQuik® Silver сочетают влагозащиту воздухо- и водостойкого барьера StoGuard с осушением и высыханием дренажного мата, прочностью основания из цементной плиты и универсальностью. производительность и выбор текстурированной отделки Sto – без сложной установки, воздействия влаги и трудозатрат традиционной штукатурки.

24. StoQuik® Silver DrainScreen™

Прочная система штукатурки из цементных плит StoQuik® Silver DrainScreen™ обеспечивает превосходную энергоэффективность и улучшенный отвод воды.

25. StoQuik Silver® DrainScreen™ MVES

Ударопрочная и атмосферостойкая система штукатурки из цементных плит StoQuik® Silver DrainScreen™ обеспечивает превосходную защиту от влаги для внешних вертикальных надземных стен в малоэтажных коммерческих, институциональных зданиях. , и жилищное строительство. Он сочетает в себе барьер, препятствующий проникновению воздуха и воды StoGuard®, с прочностью основания из цементной плиты, обеспечивая при этом эстетику каменной облицовки, такой как тонкий кирпич, натуральный камень, керамическая плитка, искусственный и культурный камень

Кроме того, StoQuik® Silver DrainScreen™ использует технологию Sto DrainScreen, обеспечивающую превосходный дренаж и сушку стеновой системы. Он также включает в себя клей для облицовки каменной кладки StoColl, высокоэффективный тонкодисперсный клей на основе портландцемента, модифицированный полимерами, для создания усовершенствованной инженерной системы облицовки стен.

Системы штукатурки StoPowerwall®

26. Системы штукатурки StoPowerwall®

Системы штукатурки StoPowerwall® представляют собой полностью протестированные системы штукатурки с превосходным управлением влажностью и широкими вариантами дизайна, чтобы обеспечить не требующие особого ухода и долговечные облицовки со всей защитой и энергоэффективностью. СтоГард®.

Штукатурные системы StoPowerwall® сочетают в себе защитные и эстетические элементы в превосходной облицовке стен, включая гидроизоляцию StoGuard®, наносимую жидкостью, штукатурку StoPowerwall® и текстурированные отделочные материалы и покрытия Sto, которые не пропускают влагу, предлагая множество вариантов дизайна. Кроме того, системы Sto включают дренажный мат Sto DrainScreen для дополнительной защиты от влаги и дополнительную защиту от трещин, дополнительный укрепляющий слой для предотвращения растрескивания.

27. StoPowerwall® DrainScreen MVES

Оштукатуренная стеновая панель StoPowerwall® DrainScreen MVES с кирпичной кладкой, тонким кирпичом, плиткой или облицовкой из искусственного камня включает влагозащитный барьер StoGuard®, ограничивающий воздух и воздух, и Sto DrainScreen для снижения риска скопления воды.

28. StoPowerwall® ci

StoPowerwall® ci Энергосберегающие штукатурные стеновые блоки включают непрерывную изоляцию из экструдированного полистирола (EPS).

29. StoPowerwall® ExtraSeal®

Штукатурная стеновая система StoPowerwall® ExtraSeal® применяется непосредственно к бетонным блокам кладки с защитой от влаги и воздуха Sto ExtraSeal.

30. StoPowerwall® DrainScreen

Оштукатуренные стеновые системы StoPowerwall® DrainScreen сочетают в себе долговечность и прочность традиционной штукатурки с защитой от влаги StoGuard, Sto DrainScreen и высокоэффективными покрытиями Sto. Однако это не включает изоляцию.

Почему выбирают высокоэффективные системы облицовки Sto?

30 систем облицовки Sto содержат все важнейшие компоненты, необходимые высокоэффективной системе облицовки для обеспечения защиты от влаги за счет отклонения, отвода и испарения влаги внутри и снаружи стенового узла. Они также создают энергоэффективные, долговечные и долговечные системы облицовки.

Кроме того, системы Sto быстро и легко монтируются, объединяя все стеновые компоненты в один блок:

• Воздушно-водонепроницаемый барьер
• Сплошная изоляция
• Система усиления
• Бесконечные варианты эстетичных фасадных поверхностей для удовлетворения всех потребностей вашего дизайна без сложностей проектирования переходов между системами

Загрузите наше подробное руководство по инженерным ограждениям зданий сегодня, чтобы узнать больше о высокоэффективных системах облицовки.

Что ждет фасады: будущее соединений облицовки

26 октября 2021 г.

Фасады бывают самых ярких дизайнов, включающих различные формы, размеры и материалы, и часто могут быть самой сложной частью здания для проектирования.

В фасадах используются компоненты облицовки, выступающие в качестве основного фасада здания, которые должны обеспечивать баланс между визуальным дизайном и физической функциональностью, отвечая при этом самым строгим нормативным строительным стандартам. В приведенном ниже обзоре мы исследуем роль фасадов и компонентов облицовки в строительстве зданий сегодня, а также тенденции, которые мы наблюдаем в 2022 году.

Фасад или облицовка?

Выражение «фасад» относится к внешнему виду здания. В основном этот термин используется применительно к дизайну, стилю или цвету и отражает общий внешний вид или намерение экстерьера. Однако термины «облицовка», «облицовка стен» или «компонент облицовки» относятся к внешнему защитному слою оболочки здания.

Компоненты облицовки крепятся к основной конструкции здания для образования ненесущих внешних поверхностей. Это в отличие от зданий, в которых внешние поверхности образованы конструктивными элементами, такими как каменные стены, или нанесенными поверхностями, такими как штукатурка. Облицовка может быть изготовлена ​​из широкого спектра материалов, включая дерево, металл, кирпич, винил и композитные материалы, которые могут включать алюминий, дерево, смеси цемента и переработанного полистирола, а также волокна пшеничной/рисовой соломы.

Основные преимущества облицовки:

• Создание контролируемой внутренней среды
• Защита здания от внешних воздействий
• Обеспечение конфиденциальности и безопасности
• Предотвратить передачу звука
• Обеспечить теплоизоляцию
• Предотвратить распространение огня
• Предусмотреть отверстия для доступа, дневного света и вентиляции

Конструктивные и тепловые расчеты при проектировании фасадов

Несмотря на то, что облицовка крепится к конструкции здания, она, как правило, не способствует его устойчивости. Однако облицовка играет конструктивную роль, передавая ветровые нагрузки, ударные нагрузки, снеговые нагрузки и собственный вес обратно на каркас конструкции. Ветер оказывает значительное давление на поверхность зданий, и облицовка должна иметь достаточную прочность и жесткость, чтобы противостоять этой нагрузке, как с точки зрения выбранного типа облицовки, так и ее соединения с конструкцией.

Высококачественная, хорошо спроектированная и профессионально установленная облицовка может помочь максимизировать тепловые характеристики, свести к минимуму утечку воздуха и оптимизировать естественное дневное освещение в здании. Это, в свою очередь, может помочь оптимизировать энергоэффективность и снизить капитальные и эксплуатационные расходы. Тем не менее, плохая детализация конструкции или установка ухудшают характеристики облицовки и могут привести к проблемам с безопасностью, таким как обрушение облицовки или отрыв панелей облицовки от конструкции.

Важно, чтобы проектировщики установили подходящие теплоизоляционные материалы между соединениями системы облицовки и структурным каркасом, чтобы избежать образования тепловых мостов и нарушения тепловой целостности здания. Фаррат Конструкционные терморазрывы все чаще используются в системах облицовки дождевых экранов большой площади на этапе проектирования по спецификации, чтобы изолировать внутренние конструкции здания от чрезмерного нагрева и охлаждения, вызванных тепловыми нагрузками.

Растущие тенденции в дизайне фасадов

Пожарная безопасность

После серии трагедий, связанных с пожарами по всему миру, в настоящее время все больше внимания уделяется обеспечению того, чтобы все ключевые аспекты конструкции здания, особенно фасады и компоненты облицовки, были противопожарными. стойкий. В то время как законодательство действует, архитекторы и проектировщики теперь стремятся выйти за рамки стандарта, когда дело доходит до пожара, чтобы обеспечить высочайшие стандарты безопасности и оптимальный уровень комфорта для жильцов.

Farrat TBF был впервые представлен в 2020 году как первый в Великобритании структурный терморазрывной материал класса огнестойкости A2. С момента своего появления на рынке Farrat TBF получил статус сертификации BBA и прошел дополнительные исследовательские испытания совместно с Sherwin Williams, производителем огнестойких вспучивающихся покрытий , для оценки тепловых и структурных характеристик при интеграции в защищенную сталь. к стальному соединению. Полученные данные показывают, что Farrat TBF не только работает как часть соединения, защищенного вспучивающимся покрытием, но и может выдерживать температуру 1000⁰C + в течение 2 часов, сохраняя при этом прочность конструкции на сжатие 200 МПа при 550⁰C. (29000 фунтов на квадратный дюйм при 392⁰F).

Этот непревзойденный уровень конструкционных характеристик благодаря термическому разрыву при повышенных температурах, наряду с огнестойкостью и изоляционными характеристиками, делает Farrat TBF предпочтительным материалом с термическим разделением для проектировщиков и инженеров, стремящихся устранить тепловые мосты в конструктивных элементах, где противопожарные свойства являются критическими. высокопоставленное соображение.

Солнечная энергия

В соответствии с целями устойчивого строительства для достижения «чистого нуля к 2050 году», Последнее исследование показало, что углеродный след солнечной энергии значительно ниже, чем уголь или газ, и это остается верным даже при учете выбросов при производстве, строительстве и поставке топлива.

Это подтверждается коммерческим игровым пособием , недавно опубликованным группой зеленого лобби, , целью которого является заполнить пробел, оставленный национальной политикой, которая не обеспечивает изменений в темпах, которые, по их мнению, необходимы для выполнения взятых на себя экологических обязательств. Некоторые из ключевых руководящих принципов, опубликованных в сборнике, включают сокращение воплощенного углерода и использования энергии по всей цепочке поставок в строительстве и обеспечение того, чтобы низкоуглеродные источники энергии были включены в проект здания.

Мы предвидим, что дизайн фасадов и компонентов облицовки, использующих солнечную энергию, а также фасады, выходящие за рамки стандарта, когда речь идет об изоляции и консервации, будут играть ведущую роль в реализации сделанных предложений. Мы ожидаем увидеть увеличение числа новых зданий, фасады которых оснащены солнечными панелями для выработки электроэнергии для здания и даже для обеспечения избыточной энергии для местной территории.

Недавний проект Farrat, в котором используется эта концепция, — Башня Мохаммеда IV. Это 55-этажное здание, которое должно стать самым высоким зданием в Африке, включает в себя 3350 м² фотоэлектрических солнечных панелей на южном фасаде, термически изолированных с помощью огнестойких структурных терморазрывов Farrat TBF для предотвращения передачи тепла через стальные балки, где внешние элементы здания знакомьтесь с интерьером.

Сбор дождевой воды

Сбор дождевой воды в целом является растущей тенденцией, использующей тот же принцип, что и устаревшие садовые бочки для воды в масштабах всего здания, которые использовались для экономии воды.

Дизайнеры фасадов развили эту концепцию, представив водосборные фасадные панели , , которые не только функциональны и тонки, чтобы их можно было использовать в качестве фасадов, но и привлекательны. С помощью дополнительных технологий панели смогут даже собирать влагу из атмосферы, используя термодинамику для охлаждения влажного воздуха для его конденсации и сбора.

«Живые стены»

Все больше новых городских застроек включают озеленение в схемы. Живые стены, или «вертикальные сады», представляют собой уникальную форму дизайна фасада, которая уменьшает загрязнение воздуха и городскую температуру, а также снижает шум и обеспечивает тепловые преимущества для зданий.

Согласно новому исследованию виртуальной реальности , вертикальных зеленых насаждений, «посаженных» снаружи зданий, могут даже помочь защитить жильцов от стресса, создавая дизайн здания, в равной степени заботясь о благополучии. «Концепция строительства после пандемии».
