Изоляция ППУ, ПЭ защитная оболочка

Трубопроводные системы, используемые для отопления или водоснабжения, всегда предполагают предъявление высоких требований к теплоизоляции. Это позволяет снизить потери тепла, доводя носитель до конечного потребителя нагретым до необходимой температуры.

Оптимальным решением может стать использование труб с пенополиуретановой изоляцией, имеющих превосходные эксплуатационные характеристики и обладающих рядом преимуществ в сравнении с традиционными трубопроводными системами.

Содержание

  • Что такое ППУ изоляция с ПЭ оболочкой
  • Технология производства
  • Характеристика полиэтиленовой защитной оболочки ППУ труб
  • Сфера применения

Что такое ППУ изоляция с ПЭ оболочкой

ППУ трубы с защитной оболочкой получили широкое распространение для подземного или надземного способа прокладки трубопроводных трасс.

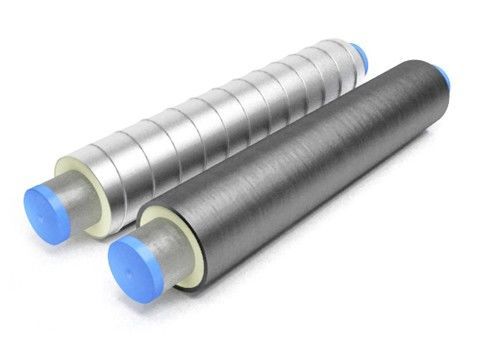

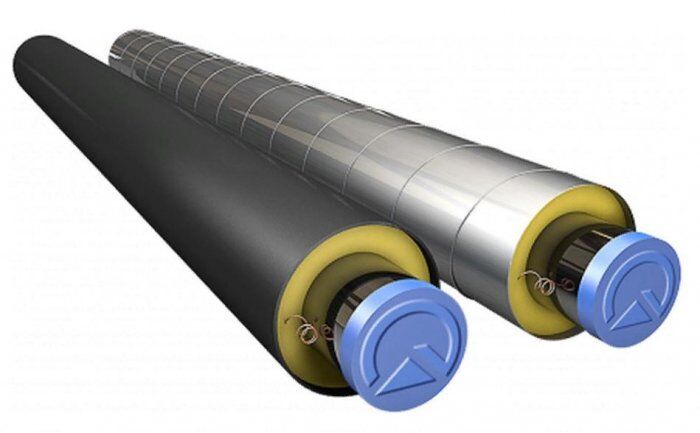

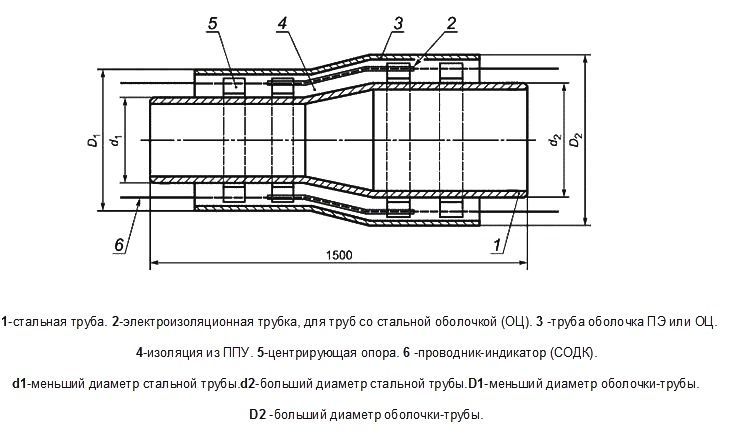

В зависимости от условий эксплуатации защитная оболочка может быть изготовлена из полиэтилена или оцинковки:

  • Полиэтилен (ПЭ).
    Материал представляет собой синтетический полимер, обладающий устойчивостью к химическим и температурным воздействиям. Помимо этого, ПЭ – хороший диэлектрик, с низкой адгезией и отличными прочностными характеристиками.

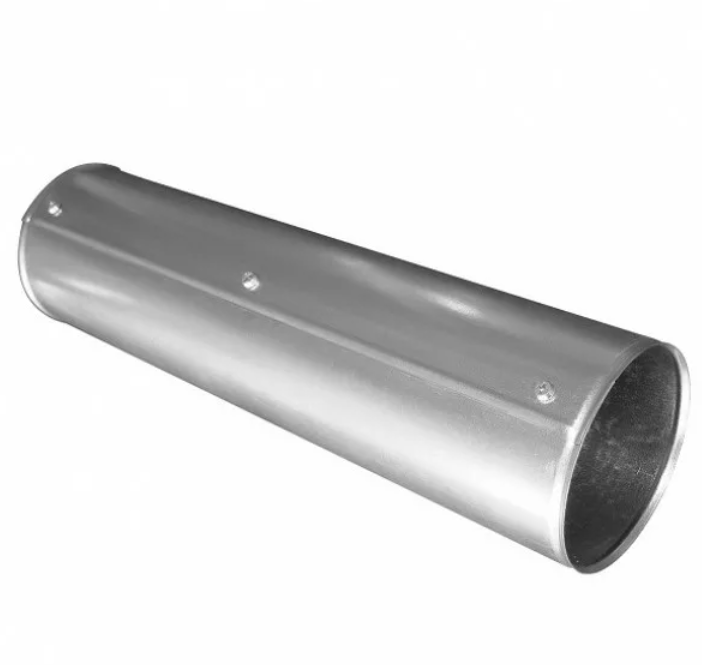

  • Оцинковка (ОЦ). Производится посредством нанесения на металл защитного слоя, который, окисляясь на воздухе, способен образовывать плотную пленку, надежно защищающую металл от коррозии.

Полиэтилен способен обеспечить больший уровень гидрозащиты, его лучше использовать при подземном способе прокладки труб, тогда как для надземных трубопроводных сетей стоит отдать предпочтение изделиям в оболочке из оцинковки.

В сравнении с иными вариантами трубного материала, изделия с ППУ изоляцией в полиэтиленовой оболочке имеют ряд неоспоримых преимуществ:

  • ППУ изоляция положительным образом сказывается на показателях теплопотерь. Если у традиционных способов теплоизоляции это значение достигает 15-25%, то здесь оно не будет превышать 4%.
  • Устойчивость к колебаниям температур. Изделия рассчитаны на работу в температурном диапазоне от -80 до +130 градусов.
  • При соблюдении технологии монтажа – полная водонепроницаемость.
  • Защита от коррозии и гниения.
  • Надежность и экологическая безопасность материалов.
  • Антивандальные характеристики. Потенциальным злоумышленникам будет проблематично найти применение или рынки сбыта для элементов защитной оболочки и теплоизоляционного слоя.
  • Длительный срок эксплуатации готового трубопровода.

Вне зависимости от типа оболочки, трубный материал может оснащаться проводниками системы ОДК (оперативного дистанционного контроля), что дает возможность в режиме реального времени отслеживать в том числе и состояние защитного покрытия, оперативно реагируя на выявленные неисправности.

Технология производства

Трубы ППУ могут производиться исключительно в заводских условиях.

Изделия с оболочкой из полиэтилена и оцинковки имеют сходную технологию производства. Различия имеются лишь на завершающих стадиях производственного процесса.

Последовательность технологического процесса для изделий с ПЭ оболочкой может быть представлена в следующем виде:

  1. Производится проверка сопроводительной документации на все используемые материалы. Это могут быть сертификаты соответствия, паспорта и т.п.
  2. Стальная рабочая труба и защитная оболочка проходят тщательный контроль. Труба подвергается дробеструйной, дробеметной или щеточной обработке, с последующей очисткой пламенем или химическими веществами. Это необходимо для удаления загрязнений (пыли, ржавчины, масляных или жирных пятен и т.п.) с ее поверхности и обеспечения хорошей адгезии с пенополиуретановым напылением.
  3. Вдоль всей протяженности рабочей трубы через равные расстояния устанавливаются центраторы. Они выполняют двойную задачу: помогают разместить трубу строго по центру полиэтиленовой оболочки, а также выполняют роль направляющих для медного проводника СОДК.
  4. В гидрозащитную полиэтиленовую оболочку отрезок трубы помещается посредством специального тракового тянущего механизма. Технология обеспечивает равное расстояние между поверхностью рабочей трубы и оболочкой в каждой точке поверхности, а, следовательно, равномерную толщину слоя теплоизоляции. Далее, в специальной камере проходит температурная стабилизация.
  5. На следующем этапе в торцах трубы монтируются заливочные устройства фланцевого типа. Один из них оборудован отверстиями для закачки под давлением пенополиуретана и выпуска воздуха. Процесс заливки происходит в трубу, расположенную под уклоном 1-15 градусов.
  6. Пенополиуретановый наполнитель получается путем смешивания в заливочной машине полиола и полиизоцианата. Получается мелкодисперсная эмульсия, в которой запускаются экзотермические реакции, сопровождающиеся повышением температуры, газообразованием и интенсивным вспениванием смеси. Газообразование компенсируется вязкостью композиции и наличием пеностабилизатора.
  7. Даже незначительные встряхивания и механические воздействия на этом этапе приведут к резкой потере качества ППУ слоя. Трубам обеспечивается неподвижное состояние на специальных стеллажах. Химические реакции внутри слоя изоляции идут на протяжении нескольких часов, тогда как полная готовность изделия к транспортировке будет достигнута не раньше, чем через несколько суток.
  8. Технология производства изделий с ПЭ оболочкой подробно прописана в ГОСТ 30732-2001, (для труб с оболочкой из оцинкованной стали ГОСТом не регламентируется).

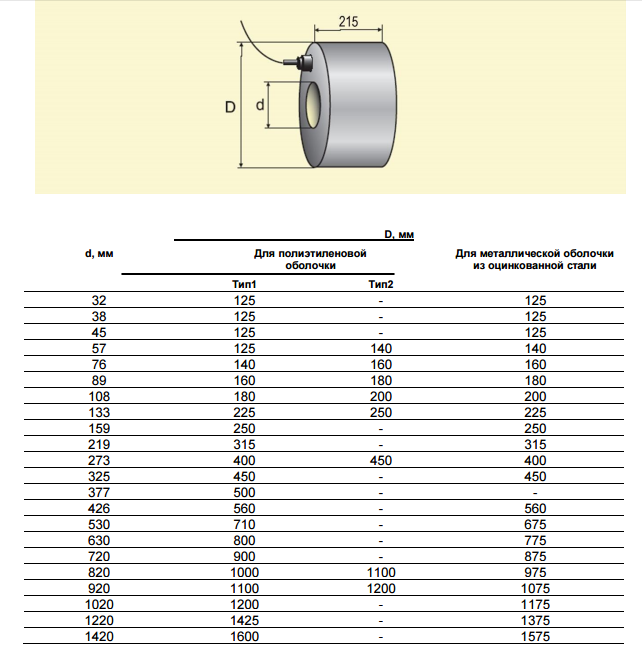

Современная промышленность успешно выпускает разнообразные типоразмеры труб ППУ с полиэтиленовой оболочкой. Среди них легко подобрать те, которые будут наилучшим образом соответствовать требованиям каждого конкретного проекта:

  • Диаметр внутренней (рабочей) трубы: 25-1000 мм.
  • Наружный диаметр рабочей трубы: 32-1020 мм.
  • Толщина стенки рабочей трубы: 2-11 мм.
  • Диаметр изделия: 90-1200 мм.
  • Толщина ПЭ оболочки: 3,0-14,9 мм.

Обратите внимание! Большой популярностью начинают пользоваться многотрубные инженерные системы, когда в одной пенополиуретановой оболочке размещается до 6 независимых трубопроводов.

Характеристика полиэтиленовой защитной оболочки ППУ труб

Основная задача ПЭ оболочки – защита рабочей стальной трубы от негативных воздействий внешней среды.

Для ее изготовления используется термосветостабилизированный полиэтилен низкого давления. Материал должен соответствовать требованиям ГОСТ 16338.

Цвет материала – черный, поверхность оболочки – гладкая (допускается наличие незначительных продольных полос и волнистости), а места срезов – ровные и не имеющие заусенцев. Наличие трещин, пузырей, инородных включений на внешней или внутренней поверхности ПЭ оболочки считается недопустимым.

Среди важнейших эксплуатационных характеристик ПЭ оболочки для труб в ППУ изоляции выделяют:

  • Показатель относительного удлинения при разрыве – не менее 350%.
  • Температурное расширение материала во время работы при температуре +110 градусов – не более 3%.
  • Значение стойкости в водной среде при температуре +80 градусов и нагрузке на растяжение 4 000 кПа – не менее 2 000 часов.

Это важно! Сварные швы полиэтиленовой оболочки должны быть полностью герметичными. Проверить надежность шва можно при помощи переносного дефектоскопа.

В процессе монтажа трубопроводной системы концы соседних труб соединяются посредством сварки. Чтобы избежать повреждения полиэтиленовой оболочки на данном этапе работ, ее прикрывают плотным негорючим материалом, например, асбестовой тканью.

Концы оболочки удобнее соединять при помощи термоусадочных муфт, которые при соблюдении технологии практически не будут уступать по эксплуатационным характеристикам самой ПЭ оболочке.

Сфера применения

Область применения труб в пенополиуретановой оболочке достаточно обширна. Отличные показатели долговечности и надежности позволяют успешно использовать их при прокладке трубопроводных сетей самого разнообразного назначения:

  • Тепловые сети (отопление, горячее водоснабжение).
  • Водопроводные сети.
  • Промышленные трубопроводные сети.
  • Газопроводы.
  • Трубопроводы для нужд нефтяной промышленности.

Использование труб ППУ в защитной оболочке из полиэтилена снижает время на строительство трубопроводных сетей до 3 раз, сокращает расходы на их обслуживание – до 9 раз, а на ремонт – до 3 раз.

Учитывая заявленный производителями расчетный срок эксплуатации изделий не менее 30 лет, их использование представляется очень выгодным и удобным.

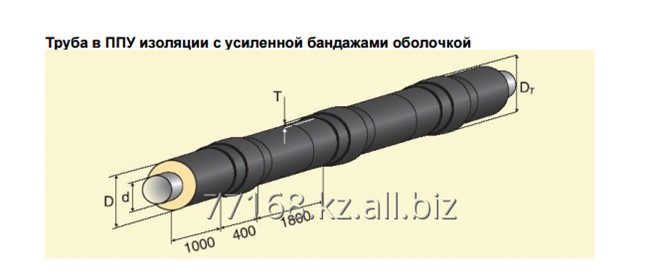

Трубы в изоляции ппу-пэ(у) полиэтиленовая усиленная оболочка.

 Труба в ППУ стальная с тепловой изоляцией из пенополиуретана в усиленной оболочке из полиэтилена с проводами системы ОДК. Предназначены для футлярной прокладке трубопроводов. Толщина полосы усиления соответствует толщине полиэтиленовой оболочке.

По отдельному заказу допускается заливка двух и более труб в одной оболочке.

Пример обозначения при заказе:

♦ Труба ст 57/125 ППУ-П(У) – труба стальная диаметром 57 мм с толщиной стенки 3 мм, с теплоизоляцией из пенополиуретана, в усиленной полиэтиленовой оболочке с наружным диаметром 125 мм, с проводами системы ОДК.
♦ Труба ст 57х4/140 ППУ-П(У) без ОДК – труба стальная диаметром 57 мм с толщиной стенки 4 мм, с теплоизоляцией из пенополиуретана, в усиленной полиэтиленовой оболочке с наружным диаметром 140 мм, без ОДК.

Труба стальная в изоляции из пенополиуретана в оболочке из полиэтилена, с металлической заглушкой и торцевым кабелем вывода (ТКВ) ГОСТ 30732-2006

 Труба стальная с тепловой изоляцией из пенополиуретана в оболочке из полиэтилена с проводами системы ОДК, с металлической заглушкой для защиты ППУ изоляции и закальцованных воздействий от внешних воздействий в месте окончания трубы устанавливается металлическая заглушка изоляции (МЗи). Крепление металлической заглушки изоляции к стальной трубе производится сваркой, стык с полиэтиленовой оболочкой герметизируется термоусаживаемой лентой. Это изделие выполняет функцию концевого элемента без кабеля вывода.

Пример обозначения при заказе:
Труба ст 76/140 ППУ-П с МЗи – труба стальная диаметром 76 мм с толщиной стенки 3 мм, в полиэтиленовой оболочке диаметром 140 мм, с теплоизоляцией из пенополиуретана, с металлической заглушкой изоляции, с проводами системы ОДК.
♦ Труба ст 76х3/160 ППУ-П с МЗи без ОДК – труба стальная диаметром 76 мм с толщиной стенки 3 мм, в полиэтиленовой оболочке диаметром 160 мм, с теплоизоляцией из пенополиуретана, с металлической заглушкой изоляции,  без ОДК.

Труба стальная в изоляции из пенополиуретана в оболочке из полиэтилена с торцевым кабелем вывода (ТКВ) ГОСТ 30732-2006

Труба стальная с тепловой изоляцией из пенополиуретана в оболочке из полиэтилена с металлической заглушкой, с проводами системы ОДК и торцевым кабелем вывода. Через кабель вывода проводники индикаторы, проложенные в трубах, выводятся в точки контроля. Допускается изготовление труб с торцевым кабелем вывода укороченной длины – при этом, при заказе необходимо указать требуемую длину изделия.

Пример обозначения при заказе:

♦ Труба ст 108/180 ППУ-П с ТКВ – труба стальная диаметром 108 мм с толщиной стенки 4 мм, с теплоизоляцией из пенополиуретана, в полиэтиленовой оболочке с наружным диаметром 180 мм, с проводами системы ОДК, с торцевым кабелем вывода.
♦ Труба ст 108х5/180 ППУ-П с ТКВ – труба стальная диаметром 108 мм с толщиной стенки 5 мм, с теплоизоляцией из пенополиуретана, в полиэтиленовой оболочке с наружным диаметром 180 мм, с проводами системы ОДК, с торцевым кабелем вывода.
♦ Труба ст 108х5/180 – 2,2 ППУ-П с ТКВ – труба стальная диаметром 108 мм с толщиной стенки 5 мм, с теплоизоляцией из пенополиуретана, в полиэтиленовой оболочке с наружным диаметром 180 мм, с проводами системы ОДК, с торцевым кабелем вывода, укороченной длины 2,2 м.

Размеры стальных труб в изоляции ППУ (У) с МЗИ и ТКВ:
Dy,  mm

 d,

mm

 s,

mm

Защитная
труба
оболочка
Расчетная
толщина
слоя ППУ,
mm
Расчетная
масса
1 п.м.
изделия,
m max,
кг

Цена
за м. п.
с НДС

Ø
оболочки,
mm
Толщина
стенки
оболочки,
mm
Труба в
ППУ-П
(У)
Труба в
ППУ-П
МЗи /
ТВК
Труба в
ППУ-П (У) 25
323,01102,536,53,74,3
Труба в
ППУ-П (У) 32
383,01102,533,54,14,8
Труба в
ППУ-П (У) 40
453,01252,537,55,05,7
Труба в
ППУ-П (У) 50
573,01252,531,55,86,5
1403,038,56,47,1
Труба в
ППУ-П (У) 70
763,01403,029,07,68,4
1603,039,08,29,0
Труба в
ППУ-П (У) 80
894,01603,032,511,011,9
1803,032,511,712,6
Труба в
ППУ-П (У) 100
1084,01803,033,013,314,2
2003,242,814,115,1
Труба в
ППУ-П (У) 125
1334,02253,542,517,318,4
2503,954,618,819,8
Труба в
ППУ-П (У) 150
1594,52503,941,622,723,8
Труба в
ППУ-П (У) 200
2196,03154,943,139,041,0
Труба в
ППУ-П (У) 250
2737,04005,657,958,460,0
Труба в
ППУ-П (У) 300
3257,04005,664,066,067,0
4505,656,970,070,8
5006,281,375,075,7
Труба в
ППУ-П (У) 400
4267,05006,230,888,088,3
5607,060,094,094,9
6307,994,1103,0103,5
Труба в
ППУ-П (У) 500
5307,06307,942,1115,0115,1
7108,981,1126,0126,1
Труба в
ППУ-П (У) 600
6308,080010,075,0165,0165,0
Труба в
ППУ-П (У) 700
7208,090011,278,8193,0192,0
Труба в
ППУ-П (У) 800
8209,0100012,477,6244,0240,6
Труба в
ППУ-П (У) 1000
102011,0120014,975,1359,0355,0

Компания “ВЕКТОР” имеет обширные складские запасы в наличии, а также доставляет усиленную трубу в изоляции ППУ, фасонные изделия и все комплектующие трубопроводов со склада в Санкт-Петербурге. Вы можете получить любую продукцию со склада самостоятельно или воспользоваться услугой доставки.

Вместе с трубами в ППУ-П (У), ТКВ изоляции, труба э/с в ППУ-П МЗи,  вы можете купить (заказать): отвод ППУ, сильфонный компенсатор ППУ, скорлупа ППУ, термоленту ТЛ-450 и т.д., по доступным ценам и гарантией качества.



 с сайта [email protected] или по тел. 8(921) 642-84-32



Вернуться>>>

Экологичность: полиуретановые продукты и преимущества

Структурные изолированные панели

SIP представляют собой инженерные панели, изготовленные из толстого слоя полиуретана или пенополистирола, зажатого между двумя слоями ориентированно-стружечной плиты, фанеры или фиброцемента. SIP используются во всем здании: каркас, полы, потолки и крыши, а также в качестве цельной наружной обшивки.

Преимущества

Как следует из названия, SIP обеспечивают структурную поддержку и невероятные изоляционные свойства, а также многочисленные преимущества:

  • Простота и элегантность в цельной конструкции
  • Способность противостоять сильным ветрам и сейсмическим воздействиям
  • Эффективные тепловые характеристики, которые могут снизить потребление энергии
  • Плотный непрерывный воздушный барьер для эффективных изоляционных свойств с высоким значением R
  • Возможность настройки размеров для повышения гибкости конструкции
  • Простота обращения с небольшими легкими панелями, которые может установить один человек
  • Простота сборки на строительной площадке, что сокращает сроки строительства
  • Дополнительная структурная прочность по всей ширине панели
Изоляция труб

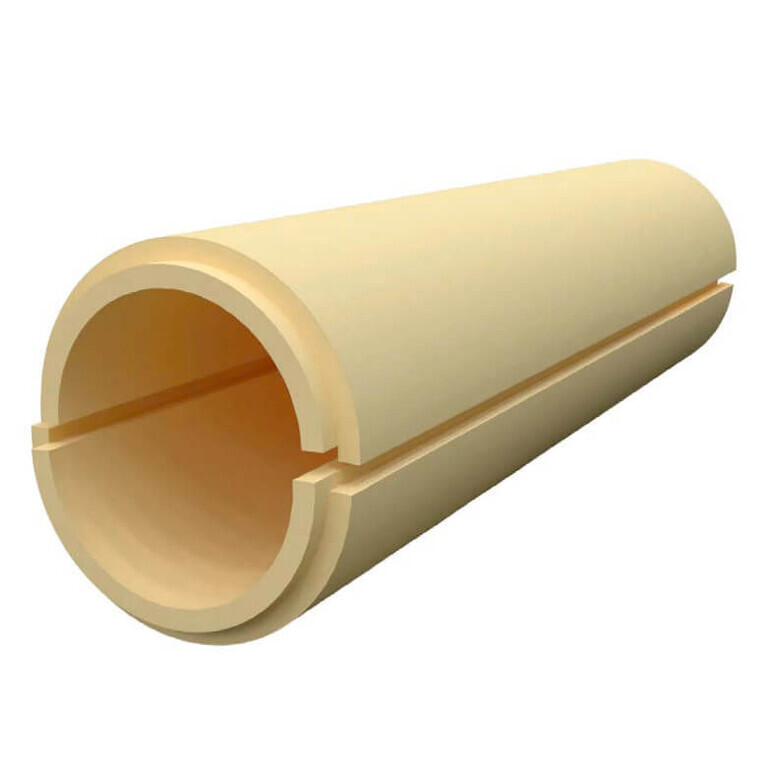

Жесткий пенополиуретан все чаще используется для изоляции и защиты труб и трубопроводов. Полиуретановая пена сегодня используется для нефте- и газопроводов, отопительных и водопроводных труб для электростанций и химических предприятий, а также трубопроводов на молочных заводах и даже трубопроводов бассейнов.

Преимущества

Широкое использование жесткого пенополиуретана для изоляции труб и трубопроводов обусловлено многими преимуществами. Можно:

  • Сокращение потерь тепла для экономии энергии
  • Выдерживает экстремальный холод и сильную жару
  • Помогает контролировать температуру поверхности трубопроводов для защиты рабочих
  • Помогает поддерживать надлежащий температурный контроль для чувствительных производственных процессов холодные поверхности
  • Уменьшение или предотвращение повреждения оборудования в результате противопожарных систем
  • Создает звуковой барьер для контроля шума
  • Обладает огромной механической прочностью
Пенополиуретановый спрей (SPF)

Пенополиуретановый спрей производится из смеси быстро реагирующих пенообразующих компонентов, смешиваемых в специальном смесительном пистолете-распылителе в момент нанесения. Плотность пены может варьироваться в зависимости от конкретного применения, и ее можно наносить практически на любую чистую, сухую и свободную от окалины или пыли поверхность. Реакция быстро достигает полного подъема и нелипкой поверхности, а также действует как герметик. Пена может быть защищена другим покрытием, таким как барьер от воспламенения или атмосферных воздействий. SPF используется для изоляции стен и крыш в коммерческих, промышленных, сельскохозяйственных и жилых помещениях, а также для изоляции промышленных труб, холодильных камер и морских плавсредств.

Преимущества

Отличительная технология SPF предлагает уникальные преимущества:

  • Высокие значения коэффициента теплопередачи — до 7 на дюйм, что позволяет снизить затраты на электроэнергию Пароизолятор класса II
  • SPF замедляет перенос воздуха, сводя к минимуму инфильтрацию воздуха, а также шум, загрязняющие вещества и пыльцу, которые часто проникают в здания строительный дизайн креативность
  • Некоторые SPF помогают контролировать влажность и конденсацию и уменьшают рост плесени и грибка
  • Некоторые SPF повышают прочность конструкции и фактически могут помочь зданию противостоять сильным ветрам и ураганам больницы, склады, розничные магазины, школы, производственные предприятия и жилые дома. Полиизо является одним из самых энергоэффективных изоляционных продуктов на рынке. Благодаря высокому коэффициенту R и тонкому профилю, полиизо позволяет строителям использовать меньше изоляции и создавать более тонкие стены и крыши.

    Преимущества

    Polysio предлагает уникальные преимущества:

    • Polyiso имеет высокое значение R на дюйм толщины
    • Polyiso отталкивает воду и является влагостойким
    • Polyiso устойчив к растворителям, таким как строительные клеи широкий диапазон температур
    • Полиизо легко доступен по всей стране
    Полиуретановая теплоизоляционная обшивка

    Обычно состоящая из пенополистирола, зажатого между армированной алюминиевой фольгой, изоляционная обшивка может сократить потери энергии в здании, особенно в стенах. Типичные деревянные или стальные стойки в стенах и крышах создают «тепловой мост», который позволяет горячему или холодному воздуху проходить в здание. Изолированная оболочка работает, чтобы уменьшить эту потерю энергии. На самом деле, многие строительные нормы и правила в настоящее время требуют сплошной изоляции снаружи здания. Изолирующая пенопластовая обшивка широко применяется для стен и некоторых кровель в новых коммерческих, жилых, сельскохозяйственных и промышленных зданиях, а также во время реконструкции существующих зданий для улучшения тепловых характеристик.

    Преимущества

    Изолированная обшивка наносится на стойки, подоконники, пластины и конструкции коллектора, а также на бетонные/кирпичные стены, что дает множество преимуществ:

    • Обшивка помогает контролировать инфильтрацию воздуха, образуя герметичное уплотнение
    • Поскольку шпилек нет, вся стена изолирована, чтобы контролировать поток тепла
    • Обшивка представляет собой водоотталкивающий барьер, и ее не нужно покрывать «тепловой пленкой». поток пара и конденсация
    • Обшивка может использоваться с различными скобами, что расширяет возможности дизайна и повышает прочность и жесткость здания. Марки – Изоляция

      Мы выступаем за устойчивое качество из пенополиэтилена, полиуретана или эластомера.
