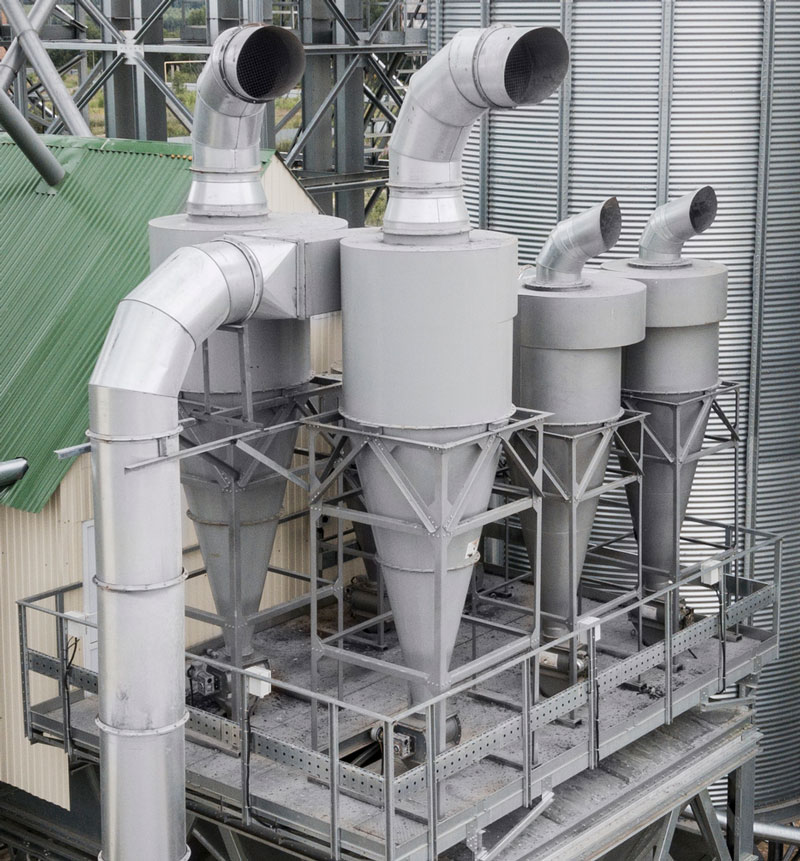

Краткие характеристики циклона ЦР:
- сопротивление: 700 – 900 Па;
- размер частиц загрязнений: 1,0 – 10 мкм;
- производительность по воздуху: 200 – 1565 м3/ч;
- эффективность очистки: до 90%;
- оптимальная скорость запыленного потока на входе в устройство: 14 – 18 м/с.
Узнать точную стоимость
- Описание
- Технические характеристики
Циклоны ЦР предназначены для очищения запыленного воздуха, в составе которого присутствуют загрязнения минерального или органического происхождения с размером частиц от 1 до 10 мкм. Широкое применение пылеочищающие устройства получили в составе аспирационных систем и систем пневмотранспорта на предприятиях по хранению и переработке зерна, в деревообрабатывающей, цементной промышленности, при производстве сахара и сухих строительных смесей, на участках обработки и изготовления различных видов пластика.
Оборудование не предназначено для очистки воздуха от волокнистых и слипающихся загрязнений. Циклон, в зависимости от направления вращения запыленного воздуха внутри корпуса, может иметь правое или левое направление. Применяется в одиночном или групповом исполнении в качестве основной или первичной ступени очистки.
Конструкция и принцип действия циклонов ЦР
Циклон-разгрузитель ЦР имеет простую и надежную конструкцию, которая состоит из корпуса, патрубка-завихрителя в верхней части, вертикального выхлопа в виде стальной трубы. При установке до вентилятора выхлоп снабжается приемным патрубком спирального вида, который снижает динамическое сопротивление проходящему потоку воздуха и уменьшает нагрузку на электродвигатель вентилятора. Корпус циклона состоит из двух частей: верхней цилиндрической и нижней конической. В нижней части корпус снабжен патрубком, который вставляется в приемный бункер и вертикальными ребрами жесткости для надежности соединения.
Работа устройства основана на применении центробежной и инерционной силы. Запыленный воздух попадает внутрь корпуса через спиральный патрубок, который задает направление вращения потоку. Частицы пыли отбрасываются к стенкам циклона и под действием инерции двигаются в нижнюю часть. В середине потока движется очищенный воздух, который на определенном участке разворачивается на 180º и устремляется по вертикальной трубе к выходу из циклона. Пылевидные частицы скатываются в накопительный бункер, который регулярно очищается. Отличительной особенностью и большим преимуществом циклонов ЦР является низкое сопротивление, по сравнению с распространенными моделями других серий. Устройство изготавливается из прокатных листов углеродистых марок стали толщиной от 1,4 до 3,0 мм.
Комплектация
Технические характеристики
Циклон ЦР: технические характеристики и габаритные размеры
| Обозначение |
Производительность по воздуху м3/ч | D, мм | Н, мм | a х b, мм | Масса, кг |
| Циклон ЦР-200 | 200 — 260 | 200 | 885 | 150×75 | 10,4 |
| Циклон ЦР-225 | 260 — 320 | 225 | 990 | 165×80 | 12,4 |
| Циклон ЦР-250 | 320 — 390 | 1095 | 180×85 | 13,8 | |
| Циклон ЦР-275 | 390 – 475 | 275 | 1200 | 195×90 | 16,8 |
| Циклон ЦР-300 | 475 — 510 | 300 | 1305 | 210×95 | 19,3 |
| Циклон ЦР-325 | 550 — 660 | 325 | 1410 | 225×100 | 22,4 |
| Циклон ЦР-350 | 630 – 750 | 350 | 1510 | 235×105 | 24,3 |
| Циклон ЦР-375 | 725 – 875 | 375 | 1615 | 250×110 | 26,7 |
| Циклон ЦР-400 | 825 – 1000 | 400 | 1720 | 265×115 | 29,6 |
| Циклон ЦР-425 | 935 – 1125 | 425 | 1825 | 280×120 | 34,2 |
| Циклон ЦР-450 | 1050 – 1250 | 450 | 1930 | 295×125 | 37,6 |
| Циклон ЦР-475 | 1175 – 1400 | 475 | 2035 | 310×130 | 41,6 |
| Циклон ЦР-500 | 1300 – 1565 | 500 | 2140 | 325×135 | 43,4 |
Циклон ЦРк: технические характеристики и габаритные размеры
| Обозначение | Производительность по воздуху м3/ч | D, мм | Н, мм | a х b, мм | Масса, кг |
| Циклон ЦРк-200 | 90 — 180 | 200 | 1000 | 107х76 | 14,0 |
| Циклон ЦРк-250 | 141 — 282 | 1000 | 122х86 | 17,0 | |
| Циклон ЦРк-300 | 204 – 408 | 300 | 1000 | 142х96 | 19,5 |
| Циклон ЦРк-350 | 277 — 554 | 350 | 1000 | 157х106 | 22,0 |
| Циклон ЦРк-400 | 362 – 726 | 400 | 1000 | 177х116 | 25,0 |
| Циклон ЦРк-450 | 458 – 916 | 450 | 1000 | 192х131 | 28,0 |
| Циклон ЦРк-500 | 565 – 1130 | 500 | 1000 | 212х141 | 31,0 |
| Циклон ЦРк-550 | 684 – 1368 | 550 | 1100 | 232х151 | 36,0 |
| Циклон ЦРк-600 | 814 – 1628 | 600 | 1200 | 247х161 | 43,0 |
| Циклон ЦРк-650 | 955 – 1910 | 650 | 1300 | 267х171 | 46,5 |
| Циклон ЦРк-700 | 1108 – 2216 | 700 | 1400 | 282х181 | 56,5 |
| Циклон ЦРк-750 | 1272 — 2544 | 750 | 1500 | 302х191 | 64,0 |
Смотрите также
Циклоны типа СИОТ-М
Циклон ЦМ
Циклон ЦДО
Циклон ЛИОТ
Циклон ЦОЛ – Медведь – ведущий отечественный производитель качественной и доступной климатической техники
Циклон ЦОЛ – Медведь – ведущий отечественный производитель качественной и доступной климатической техники| ЦОЛ-1 |
| ЦОЛ-6 |
ЦОЛ-1. |
| ЦОЛ-9 |
| ЦОЛ-3 |
| ЦОЛ-12 |
| ЦОЛ-4.5 |
| ЦОЛ-18 |
Скачать описание в PDF
Для точного подбора данного вида оборудования предлагаем Вам заполнить опросный лист и отправить его в заказе нашим специалистам
Скачать опросный лист
Заказать
Остались вопросы? Звоните:
+7 (4942) 622-023
- Описание
- Технические характеристики
Общие сведения
Предназначен для очистки запыленного воздуха, поступающего из аспирационных и пневматических сетей. Состоит из цилиндра, конуса, выхлопной трубы, колпака, регулятора. Не предназначен для очистки воздуха от слипающихся и волокнистых пылей. Особенностью конструкции циклонов ЦОЛ является наличие противоподсосного конусного устройства, служащего для регулирования величины давления во входном патрубке циклона, работающего на нагнетании.
Назначение
Циклоны успешно применяется в мукомольной промышленности, в зерноперерабатывающей и деревообрабатывающей промышленности и на элеваторах.
Варианты изготовления
Циклоны ЦОЛ, состоят из двух концентрических цилиндров: наружного и внутреннего, конуса, выхлопной трубы, колпака, регулятора.
Циклоны могут комплектоваться:
- циклоны устанавливаются с улиткой или зонтом;
- пылеуловители изготавливаются из углеродистой и нержавеющей стали;
- циклоны подразделяются на циклоны правого и левого исполнения вращения потока в циклоне против часовой стрелки, если смотреть со стороны выхлопного патрубка.
Технические характеристики и габаритные размеры циклонов ЦОЛ
Рис.1. Габаритные размеры циклонов ЦОЛ.Таб. 1. Технические характеристики и габаритные размеры циклонов ЦОЛ.
| Наименование | Производительность по воздуху, м³/час | D, мм | H, мм | Масса, кг |
| Циклон ЦОЛ-1 | 1 000 | 453 | 1 503 | 47 |
| Циклон ЦОЛ-1,5 | 1 500 | 560 | 1 838 | 65 |
| Циклон ЦОЛ-3 | 3 000 | 788 | 2 653 | 125 |
| Циклон ЦОЛ-4,5 | 4 500 | 969 | 3 260 | 175 |
| Циклон ЦОЛ-6 | 6 000 | 1 105 | 3 733 | 274 |
| Циклон ЦОЛ-9 | 9 000 | 1 367 | 4 529 | 400 |
| Циклон ЦОЛ-12 | 12 000 | 1 580 | 5 266 | 598 |
| Циклон ЦОЛ-18 | 18 000 | 1 932 | 6 341 | 840 |
Классификация циклонов | Оборудование для обогащения полезных ископаемых
Оптимизация производительности вашего циклона
CFD – или вычислительная гидродинамика – использует численные методы для обнаружения и объяснения проблем, таких как, например, поток жидкости, с которыми сталкивается ваш циклон.
Multotec предлагает CFD как часть своего предложения, поскольку оно помогает понять поведение циклона и тем самым оптимизировать его работу.
Уникальная конструкция
Уникальная классификация Multotec. Конструкция циклона включает в себя инженерные решения, позволяющие изменять несколько компонентов либо на этапе проектирования, либо после установки. Это гарантирует, что циклон точно соответствует требованиям каждого клиента к производительности, что является основным отличием на рынке.
Вихревой искатель контролирует точку отсечки циклона, обеспечивая большее или меньшее количество переливаемого материала и более мелкие или более крупные частицы. Этот вариант выбора упрощает управление производительностью циклона и точную настройку требований к продукту.
Кроме того, Multotec может работать с патрубками разного диаметра и достигать оптимальной плотности перелива без изменения всей конструкции циклона. Патрубок Multotec имеет конструкцию с параллельным горлом, что позволяет поддерживать правильное открытие патрубка в течение более длительного периода времени.
Патрубок нового поколения
Патрубки на циклонах Multotec оснащены 4-заходным резьбовым адаптером Multotec нового поколения для быстрого и легкого снятия патрубка. Он совместим как с полиуретановыми, так и с керамическими патрубками, имеет более крупную самоочищающуюся резьбу и, в отличие от традиционной однозаходной резьбы, допускает многократный оборот.
Муфты с навинчивающимся патрубком
Для облегчения замены патрубков компания Multotec расширила тип резьбового патрубка, чтобы он подходил к некоторым большим сериям патрубков. Это позволяет устанавливать резьбовые патрубки на циклоны Multotec GV и HC.
Патрубки увеличенного размера
Multotec разрабатывает и поставляет патрубки увеличенного размера для клиентов, которые используют футеровку полной толщины для увеличения срока службы циклона HC. Втулка увеличенного размера и прилагаемый к ней держатель втулки теперь имеют больше материала поверх втулки.
Переливные отводы
Компания Multotec успешно внедрила процесс, который позволяет полностью резинировать переливные отводы из полиэтилена высокой плотности.
Полностью покрытые резиной колена, доступные только по запросу, покрыты натуральным каучуком толщиной 6 мм для всех размеров циклонов диаметром до 750 мм. Все циклоны диаметром более 750 мм будут облицованы натуральным каучуком толщиной 10 мм.
Полиуретановые конусы
Чтобы обеспечить более гибкие циклонные решения и позволить Multotec удовлетворить потребности в более тонкой переработке руды, мы разработали полиуретановый конус VV250.
Больше, чем просто поставщик оборудования для переработки полезных ископаемых
В Multotec мы поставляем больше, чем просто оборудование для переработки, но постоянно стремимся помочь вам в достижении общего делового совершенства. Вот почему, когда вы сотрудничаете с Multotec, вы не просто получаете разнообразное предложение продуктов, но и формируете отношения, основанные на совершенствовании продукта, истинном понимании технологических схем, а также обслуживании и ремонте на месте — гарантируя, что вместе мы создадим решение.
который подходит именно для ваших индивидуальных потребностей и который оптимизирует ваш процесс и снизит ваши общие эксплуатационные расходы.
Циклонный пылеуловитель: как он работает?
Главная | Как работает циклонный пылеуловитель?
Циклонный пылеуловитель представляет собой устройство, используемое в промышленных условиях для отделения твердых частиц от загрязненных газовых потоков. Циклонный сепаратор, который часто называют, если не считать пылеуловителем, на самом деле является разновидностью вспомогательного оборудования для сбора пыли. Они предназначены для использования в качестве предварительной очистки с другими устройствами для очистки газов и твердых частиц. По своей конструкции циклоны являются первой ступенью многоступенчатой системы пылеулавливания, выполняющей роль сепаратора продукта в системах воздушного транспорта. Они также используются для использования в процессах фильтрации для уменьшения размера или в системах рециркуляции продукта.
Cyclone обычно используются в любой рабочей или промышленной среде, где необходимо улавливать крупные волокнистые или крупные частицы, образующиеся в ходе производственных процессов. От крупных промышленных предприятий и предприятий до небольших деревообрабатывающих цехов, применение циклонных сепараторов идеально подходит для зерноперерабатывающих заводов, мебельных фабрик, керамических цехов, сельскохозяйственных перерабатывающих предприятий, горнодобывающих предприятий и производственных операций, которые выполняют механическую обработку, шлифование или резку, среди прочего. другие производственные помещения.
Зачем использовать циклонный пылесборник?
Циклонные сепараторы могут достигать высокой эффективности улавливания, обычно отделяя 99 % частиц пыли размером более 10 микрон из воздушного потока и помещая их в сборный бункер. Поскольку циклонные системы удаляют пыль из циркуляции, они помогают увеличить поток воздуха на заводе или фабрике.
После ввода в эксплуатацию, в отличие от большинства пылеуловителей, циклонные сепараторы не используют фильтры, требующие регулярного обслуживания или замены. Поскольку они снижают запыленность других фильтровальных систем, циклонные сепараторы помогают сэкономить на частой замене фильтров и связанных с этим расходах на техническое обслуживание и ремонт больших рукавных фильтров и картриджных систем пылеуловителей.
Есть и другие преимущества. По своим эксплуатационным возможностям циклонные сепараторы являются одним из наименее затратных видов пылеулавливающего оборудования. По сравнению с другим оборудованием для сбора пыли, циклонные сепараторы недороги в производстве и не требуют особого обслуживания. Они не содержат движущихся частей, могут работать при высоких температурах и давлениях, а система сепараторов обеспечивает быстрое разделение при использовании меньшего пространства.
Конструкции циклонных пылеуловителей
Фундаментальный принцип конструкции циклонного сепаратора хоть и уникален, но чрезвычайно прост.
Он состоит из вертикального цилиндра с коническим дном и таких частей, как входная и выходная трубы, воздушный шлюз и разгрузочный бункер. При отсутствии движущихся частей весь процесс фильтрации управляется жидкостью или газом и самими загрязняющими веществами в сочетании с приложенной силой для повышения давления жидкости или паров.
Как работает циклонный пылеуловитель?
Пылеуловители «Циклон» представляют собой тип инерционного сепаратора, в котором используются центробежные, гравитационные и/или инерционные силы, отделяющие пыль от воздушного потока. Воздух или газ, содержащие пыль и частицы, входят в цилиндрическую камеру по касательной в одной или нескольких точках и выходят через центральное отверстие. Когда загрязненный воздух поступает в вертикальную камеру, он подвергается воздействию быстрых циклонических сил, которые образуют вихрь внутри пылесборной камеры. Центробежная сила нацелена на более крупные, волокнистые или крупные частицы, отделяя их от воздушного потока с высокой скоростью и прижимая загрязняющие вещества к стенке циклона, где они соскальзывают к основанию бункера для сбора.
