Lincoln Electric Square Wave 200 — это портативный аппарат для сварки вольфрамовым электродом в среде защитного газа (TIG) и электродуговой сварки, который подходит для любителей, мастеров, небольших производителей и профессионалов.

Square wave 200 производится в США. Это сварщик среднего веса (46 фунтов); Вы можете взять его с собой куда угодно и подключить к сети 120 В или 230 В, чтобы начать сварку.

Сварочный аппарат обеспечивает гладкую сварку алюминия, а DC TIG обеспечивает гладкую сварку стали, нержавеющей стали и легированной стали. Машина имеет удобный интерфейс.

Lincoln Square Wave 200 — превосходный аппарат TIG для сварки алюминия; пользователи могут легко настроить управление частотой переменного тока для более широкого или плотного сварного шва.

Баланс переменного тока можно отрегулировать, чтобы усилить очистку грязного алюминия или максимально проникнуть в толстые материалы.

Сварочный аппарат оснащен высокочастотным пуском для сварки алюминия, импульсным режимом, который поможет вам стать лучше и быстрее сварщиком TIG, а также функцией TIG 200, которая позволяет вам освоить навыки сварки и стать профессионалом.

Lincoln предлагает на этот сварочный аппарат ограниченную гарантию сроком на три года.

Check Lincoln Electric Square Wave TIG 200 Welder Последняя цена

Плюсы

• Может сваривать алюминий и сталь, нержавеющую сталь и другие металлы.

• Хорошая портативность (вес 46 фунтов).

• Удобный интерфейс.

• Двойное напряжение 120 В/230 В.

• Ножной регулятор силы тока.

• Известный и надежный бренд.

• Двойной сварочный аппарат AC/DC TIG и DC Stick.

• Полезно для любителей, мастеров и производителей.

Минусы

• Дорогой сварочный аппарат. Новички и любители могут не позволить себе эту машину.

• При сварке тонких металлов требуется больше возможностей регулировки.

Предметы, полученные вместе со сварочным аппаратом

• Газовый регулятор/расходомер и 10-футовый шланг.
• Комплект газовых шлангов Держатель стержневого электрода на 200 А.
• Зажим заземления и кабель.
• Входные кабели 120 и 230 В.
• Foot Amtrol™ 25 футов. (6 контактов) K870
• PTA 17-F TIG Torch Ready-Pak® (12,5 футов, 1 шт. ) K1782-14.

Технические характеристики сварочного аппарата

Марка: Lincoln Electric.

Продажи и обслуживание в США: Да, этот продукт произведен в США.

Модель : прямоугольная волна TIG 200

Входное напряжение (В): I фаза 120 В/230 В.

Диапазон токового выхода TIG: 10–125 А (120 В) или 10–200 А (230 В).

Старт высокой частоты (ВЧ): Да.

Диапазон импульсов: 0,1–20 импульсов в секунду.

Рабочий цикл: 25 % при 125 А, 40 % при 100 А и 60 % при 85 А.

Check Lincoln Electric Square Wave TIG 200 Welder Последняя цена

Everlast Power TIG 210 — это фирменный сварочный аппарат TIG среднего диапазона для начинающих, любителей, малых и средних производителей и профессионалов. Технология сварщика IGBT обеспечивает стандартные импульсные характеристики для сварки на переменном и постоянном токе и усовершенствованный специальный импульс для сварки на переменном токе.

Сварочный аппарат имеет 3 формы волны переменного тока: улучшенную прямоугольную волну, мягкую прямоугольную волну и треугольную волну для дополнительного контроля при сварке алюминия. При активации расширенного импульса переменного тока устройство может сваривать более 1/2 дюйма алюминия.

Цифровое микропроцессорное управление обеспечивает точный контроль и управление всеми параметрами и функциями сварки. Микропроцессорное управление повышает производительность, качество сварки и возможность точной настройки.

Этот сварочный аппарат имеет два импульсных режима; стандартный и расширенный импульс позволяют контролировать процесс сварки тонкого алюминия и более высокое проплавление толстого алюминиевого листа. Все эти элементы управления кажутся запутанными, но ими проще пользоваться.

Everlast Power TIG 210 имеет программируемую память, регулируемую частоту переменного тока и регулируемый контроль баланса переменного тока. Кроме того, в сварке TIG зажигается сверхмощная ВЧ (высокочастотная) дуга, что снижает количество проблем с техническим обслуживанием, характерных для традиционной ВЧ сварки.

Может показаться, что у этого устройства сложный список функций, однако он довольно прост благодаря интуитивно понятному дизайну, который помогает быстро и легко настроить даже любителям.

Сварочный аппарат Everlast поставляется с пятилетней ограниченной гарантией, что гарантирует бесперебойную сварку в течение пяти полных лет.

Проверить сварочный аппарат Everlast Power TIG 210EXT Последняя цена

Плюсы

• Программируемая память.

• 3 формы сигналов переменного тока — усовершенствованная прямоугольная волна, мягкая прямоугольная волна и треугольная волна.

• 5-летняя ограниченная гарантия.

• Сверхмощный ВЧ (высокочастотный) запуск дуги.

• Двойное напряжение 110 В/220 В.

• Двойной процесс AC/DC TIG и DC Stick.

• И стандартный, и расширенный импульс переменного тока.

• Репутация торговой марки.

Минусы

• Настройки и элементы управления могут быть ошеломляющими для новичка.

Позиции, полученные вместе со сварочным аппаратом

• Горелки TIG серии 9 с воздушным охлаждением и 26 с воздушным охлаждением, 12,5 футов (35 соединитель типа DINSE).
• Рабочий зажим 10 футов (соединитель типа 35 DINSE).
• Держатель электрода 10 футов (разъем типа 35 DINSE).
• Переходник с 240 В на 120 В.
• Ножная педаль.
• Регулятор.

Технические характеристики сварочного аппарата

Марка: Everlast Welders – Канада.

Продажи и обслуживание в США: Да, у них есть офис в США.

Модель: TIG 210 EXT.

Входное напряжение (В): I фаза 110 В/220 В.

Тип процесса: Аппарат для сварки аргонодуговой сваркой вольфрамовым электродом в среде переменного и постоянного тока и постоянного тока

Номинальный ток A (ВИГ): 120 В : 21А. 240В:19А.

Старт высокой частоты (ВЧ): Да (сверхмощный).

Диапазон тока ВИГ: 120 В: AC-5-125 A / DC-3-125 A – 240 В: AC-5-210 A / DC-3-210 A.

Частота импульсов Гц: Постоянный ток: 1–500 Гц — Переменный ток: 1–250 Гц — Усовершенствованный переменный ток: 1–9,9 Гц.

Рабочий цикл TIG: 120 В-35 % при 125 А. 240 В-35 % при 210 А

Размеры и вес: 24×9×17 дюймов и 60 фунтов.

Проверить сварочный аппарат Everlast Power TIG 210EXT Последняя цена

PRIMEWELD TIG225X — один из лучших сварочных аппаратов TIG по доступной цене для начинающих, любителей и небольших производителей.

Сварочный аппарат поставляется с горелкой CK Worldwide 17 серии Superflex TIG с гибкой головкой и аксессуарами, селекторным переключателем для TIG/стержня, 2T/4T и опцией изменения полярности переменного/постоянного тока.

PrimeWeld TIG225X 225 имеет импульсную функцию, которая хорошо подходит для сварки алюминия, нержавеющей стали и тонких металлов. Кроме того, высокочастотный (HF) запуск, дистанционное (педалью) управление током упрощают сварку, а передовая инверторная технология с широтно-импульсной модуляцией (PWM) и биполярными транзисторами с изолированным затвором (IGBT).

Сварочный аппарат PrimeWeld TIG 225X AC/DC TIG представляет собой универсальный сварочный аппарат. Вы можете использовать его для различных сварочных проектов, таких как кузова автомобилей, металлическая мебель, резервуары для воды или металлический забор. Вы можете использовать его для сварки алюминия и получать качественные сварные швы.

DC TIG обеспечивает низкую температуру, необходимую при сварке тонких металлов, таких как кузова автомобилей и листовой металл. С другой стороны, вы можете использовать этот сварочный аппарат TIG переменного/постоянного тока 225 ампер для сварки металлов толщиной до ½ дюйма.

PrimeWeld предоставляет поддержку семь дней в неделю и трехлетнюю гарантию на эту машину.

Проверить PRIMEWELD TIG225X TIG/Stick сварочный аппарат Последняя цена

Достоинства

• Двойное питание 110В/220В.

• Двойной процесс TIG AC/DC и DC Stick.

• Горелка CK Worldwide серии 17 Superflex TIG с гибкой головкой и шлангом CK Superflex также включает плотный разъем CK.

• Педальный регулятор силы тока.

• ВЧ (высокочастотный) пуск для сварки TIG.

• Режимы 2T/4T.

• Компактный и легкий (40,7 фунта).

Минусы

• Надежность в течение длительного периода неизвестна.

Предметы, полученные вместе со сварочным аппаратом

• Горелка CK Worldwide 17 Superflex TIG с гибкой головкой и шлангом CK Superflex также включает плотный соединитель CK.
• Заземляющий зажим с 12-футовым кабелем.
• Держатель электрода с 12-футовым кабелем.
• Блок питания от 220 В до 110 В.
• Ножная педаль управления силой тока.
• Газовый регулятор.
• Комплект расходных материалов для горелки TIG.
• Аргоновый шланг.
• Маска для рук и молотковая щетка.
• Выключатель горелки.

Технические характеристики сварочного аппарата

Марка: PRIMEWELD.

Отдел продаж и обслуживания в США: Да.

Модель: TIG 225X Аппарат для сварки TIG переменным/постоянным током.

Входное напряжение (В): I фаза 110 В/220 В.

Тип процесса: AC и DC TIG и SMAW (палочная сварка).

Номинальный выходной ток TIG: 140 А (110 В) или 225 А (220 В).

Старт высокой частоты (ВЧ): Да.

Низкая частота импульсов: от 0,5 Гц до 10 Гц.

Частота импульсов — высокая: от 10 Гц до 200 Гц.

Рабочий цикл: От 40 до 100 % в зависимости от напряжения и тока.

Размеры и вес: 27,76 дюйма × 11,8 дюйма × 22,24 дюйма и 40,7 фунта.

Проверить PRIMEWELD TIG225X TIG/Stick Welder Последняя цена

AHP AlphaTIG 200X — это среднебюджетный сварочный аппарат для начинающих сварщиков, любителей и производителей.

AlphaTIG 200X оснащен полностью управляемым ЖК-экраном, полностью регулируемой частотой переменного тока и настройками баланса переменного тока, которые улучшают проплавление, увеличивают срок службы вольфрама, конус дуги и ширину травления.

Кроме того, сварочный аппарат имеет функцию 2T/4T, усовершенствованную инверторную технологию с PWM (широтно-импульсной модуляцией) с использованием технологии IGBT, функцию ВЧ (высокочастотного) запуска для TIG и педаль управления током.

Сварочный аппарат имеет полностью регулируемые настройки частоты переменного тока и баланса переменного тока, и он может сваривать TIG алюминий 1/4 дюйма и мягкую сталь 3/8 дюйма.

AHP AlphaTIG 200X поставляется с трехлетней ограниченной гарантией.

Проверить AHP AlphaTIG 200X TIG/аппарат для сварки электродом Последняя цена

Плюсы

• Двойное напряжение 120 В/240 В.

• Аппарат для сварки TIG переменным и постоянным током и аппарат для сварки электродом.

• Запуск высокочастотной сварки TIG.

• Может сваривать алюминий, сталь, нержавеющую сталь и другие металлы.

• Хорошая машина для начинающего любителя или профессионального производителя в этом ценовом диапазоне.

• Частота импульсов от 0,5 до 200 Гц.

Минусы

• Долговременная надежность неизвестна.

• Зажим заземления, поставляемый со сварочным аппаратом, может быстро сломаться.

Предметы, полученные вместе со сварочным аппаратом

• Вращающаяся головка 9/17 TIG Torch (12,5 футов, соединение 35-70 DINSE, быстроразъемное соединение 9 мм).
• Сварочный аппарат (9 футов).
• Зажим заземления (6 футов).
• Ножная педаль Nova.
• Аргоновый регулятор.
• Адаптер для вилки 110 В.
• Базовый комплект расходных материалов (не включает вольфрам).

Технические характеристики сварочного аппарата

Марка: АЛЬФА.

Продажи и обслуживание в США: Да, у них есть офис в США.

Модель: Alpha TIG 200X.

Входное напряжение (В): I фаза 110 В/220 В.

Тип процесса: Аппарат для сварки TIG и SMAW на переменном и постоянном токе.

Регулировка выходного тока A (ВИГ): 10–150 А (110 В) или 10–200 А (220 В).

Старт высокой частоты (ВЧ): Да.

Режим 2T/4T: Да.

Частота импульсов Гц: от 0,5 до 10 и от 10 до 100.

Толщина сварного шва: 1/4 дюйма, алюминий и 3/8 дюйма, сталь.

Рабочий цикл: 60% -100% в зависимости от силы тока и напряжения.

Размеры и вес: 30 дюймов × 12 дюймов × 24,5 дюймов и 67 фунтов.

Проверить AHP AlphaTIG 200X TIG/аппарат для сварки электродом Последняя цена

Weldpro Digital TIG 200GD — еще один среднебюджетный аппарат для сварки TIG для начинающих, любителей и небольших производителей. Сварочный аппарат TIG 200 AC/DC представляет собой инверторный сварочный аппарат TIG, в котором используются передовые инверторные технологии, схемы IGBT и технология ШИМ.

Сварочный аппарат имеет двойное напряжение 110 В/220 В, ВЧ (высокочастотный) запуск TIG и поставляется с ножной педалью профессионального дизайна для регулировки силы тока.

Этот сварочный аппарат может выполнять сварку TIG на переменном или постоянном токе. Пользователь может использовать постоянный ток для сварки углеродистой стали, нержавеющей стали и других металлов, а переменный ток для сварки алюминия и алюминиевых сплавов.

TIG 200 GD имеет полнофункциональные функции сварки TIG, начальный и конечный ток (ампер), нарастание и спад, полностью регулируемый импульс, баланс переменного тока, частоту переменного тока и 2T-4T.

Weldpro Digital TIG 200GD оснащен дополнительным кабелем CK Worldwide Superflex и гибкой головкой номер 17F горелки с независимым триггерным переключателем.

На этот сварочный аппарат предоставляется трехлетняя ограниченная гарантия.

Check Weldpro Digital TIG 200GD TIG/Stick Welder Последняя цена

Pros

• Головка CK17 Superflex Горелка Weldpro.

• Двойное напряжение 110 В/220 В.

• Режимы 2T и 4T.

• Может сваривать алюминий, сталь, нержавеющую сталь и другие металлы.

• Двойной сварочный аппарат AC/DC TIG и DC stick

• ВЧ (высокочастотный) пуск.

• Имеет ножную педаль.

Минусы

• Долговременная надежность неизвестна.

• Только запуск ВЧ (высокая частота) и без возможности запуска «подъемной сварки TIG».

Предметы, полученные со сварщиком

• Газовый шланг.
• Расходомер.
• Ножная педаль.
• Адаптер питания.
• Кнопка запуска.
• Головка CK17 Superflex Горелка Weldpro.
• Защитный кожух горелки Weldpro CK 17.
• Держатель электрода: кабель 5 AWG×15 футов, быстроразъемный разъем 35-50.
• Кабель 5 AWG×10 футов, быстроразъемный разъем 35-50. Т-образный заземляющий зажим на 300 А.
• Цанга 3/32”, корпус цанги 3/32”, электрод из чистого вольфрама, зеленый 3/32”, электрод 2% торий, красный 3/32”, длинная задняя крышка, керамическое сопло № 4, 5 и 6.

Технические характеристики сварочного аппарата

Марка: Weldpro.

Продажи и обслуживание в США: Да, у них есть офис в США.

Модель: Weldpro Digital 200 GD.

Входное напряжение (В): 110 В/220 В 50/60 Гц.

Тип процесса: Аппарат для сварки TIG и SMAW на переменном и постоянном токе (Stick).

Высокочастотный (ВЧ) запуск TIG: Да.

Диапазон тока ВИГ: 5–200 ампер.

Частота импульсов Гц: от 0,5 до 200.

2T/4T: Да.

Рабочий цикл: 40 % при полной силе тока для TIG на постоянном токе и 60 % рабочего цикла для TIG на переменном токе.

Размеры и вес: 17,6×7,9×16 дюймов и 31,3 фунта.

Check Weldpro Digital TIG 200GD TIG/Stick Welder Последняя цена

LOTOS TIG200 AC/DC 200A — доступный сварочный аппарат, обеспечивающий сварку промышленного качества; он подходит для профессиональных, начинающих и любителей сварщиков.

Сварочный аппарат поставляется с инвертором прямоугольной волны переменного тока, обеспечивающим точную сварку алюминия, и простым набором элементов управления (сила тока, предварительная подача, постподача и т. д.), помогающих точно настроить сварочный аппарат.

Сварочный аппарат имеет двойное напряжение 110 В/220 В, ВЧ (высокая частота) запуск для TIG и точное управление сваркой ножной педалью (ампер) для сварки алюминия, низкоуглеродистой стали, нержавеющей стали и других металлов.

Этот сварочный аппарат может выполнять сварку TIG на переменном или постоянном токе. Пользователь может использовать постоянный ток для сварки углеродистой стали, нержавеющей стали и других металлов, а переменный ток для сварки алюминия и алюминиевых сплавов.

LOTOS TIG200 может сваривать мягкую сталь толщиной 3/8 дюйма, кроме того, он может сваривать нержавеющую сталь и алюминий.

Единственная проблема, связанная с машиной, — это ограниченная гарантия сроком на один год, хотя отзывы большинства клиентов положительные и обнадеживающие. Однако было бы лучше иметь гарантию более года, как у других высококлассных сварщиков.

Проверить LOTOS TIG200 TIG Welder Последняя цена

Pros

• Доступный сварочный аппарат для профессионального сварщика, а также для сварщика-любителя на выходных.

• Прямоугольная волна для точной сварки алюминия.

• Может сваривать алюминий, низкоуглеродистую сталь, нержавеющую сталь и другие металлы.

• Двойное напряжение 110 В/220 В.

• Двойной сварочный аппарат AC/DC TIG и DC Stick.

• ВЧ (высокочастотный) пуск для сварки TIG.

• Толщина сварного шва 3/8 дюйма.

• Ножная педаль управления током.

Минусы

• Долговременная надежность неизвестна.

• Немного тяжелый (58 фунтов).

• Управление немного запутанное.

• Только один год ограниченной гарантии.

Предметы, полученные вместе со сварочным аппаратом

• Горелка TIG TT 132 (длина 13 футов, 2-контактное соединение).
• Стержневой электрододержатель длиной 9 футов.
• Кабель заземления и зажим (длиной 6 футов).
• Регулятор аргона AR 03.
• Ножная педаль FP23 (3-контактное соединение).
• В комплект принадлежностей для горелки TIG входят 2 защитных колпачка, 2 цанги, 1 корпус цанги и 1 вольфрамовый электрод постоянного тока.
• Проволочная щетка.
• Руководство по эксплуатации.

Технические характеристики сварочного аппарата

Марка: LOTOS.

Продажи и обслуживание в США: Да, у них есть офис в США.

Модель: LOTOS TIG 200 AC/DC.

Входное напряжение (В): 110 В/220 В 50/60 Гц.

Тип процесса: Сварочный аппарат постоянного и переменного тока TIG и постоянного тока SMAW (Stick).

Регулировка выходного тока A (TIG): 10–200 ампер переменного и постоянного тока.

Высокочастотный (ВЧ) запуск TIG: Да.

Максимальная толщина сварного шва: 3/8 дюйма (мягкая сталь, нержавеющая сталь, алюминий и другие металлы).

Рабочий цикл: от 60 до 100 % в зависимости от силы тока и напряжения.

Размеры и вес: 28 дюймов × 13 дюймов × 17 дюймов и 58 фунтов.

Проверить LOTOS TIG200 Сварочный аппарат TIG Последняя цена

Как выбрать недорогой и качественный аппарат для сварки TIG? Мы даем вам несколько советов, которые могут помочь принять решение легко и просто.

Прежде чем вы начнете искать сварщика TIG:

Сварка не сложная профессия для изучения; однако важно понимать, что использование сварочного аппарата небезопасно без изучения его основ и понимания рисков. Научитесь сварке у опытного профессионального сварщика или у своего друга, имеющего опыт сварки.

Вы должны решить, как вы хотите использовать сварочный аппарат. Вы хотите заниматься сваркой TIG в качестве домашнего сварщика или любителя, или планируете использовать ее в своей текущей профессии? Простая мысль об этом поможет вам принять решение.

Свариваемость металлов (мягкая сталь, углеродистая сталь, нержавеющая сталь, алюминий и другие металлы) зависит от возможностей аппарата. Некоторые аппараты TIG могут сваривать алюминий, а некоторые нет.

Другое дело толщина металла. Лучше всего учитывать толщину металла, который вы будете сваривать, так как от этого зависит диапазон тока (ампер), требуемый в сварочном аппарате. Ясность в этих вещах жизненно важна для выбора правильной машины.

Вы получите машины TIG, работающие от 220 или 110 вольт или 110 вольт и 220 вольт (двойная работа). С двойным рабочим напряжением 110 В/220 В вы можете выполнять свои проекты дома или в мастерской.

Либо вы можете выбрать дешевые аппараты TIG, которые стоят около 500 долларов США, либо выбрать аппарат TIG среднего уровня, который может стоить вам менее 1000 долларов США. Другой вариант — это аппараты TIG умеренно высокого класса ( 2500 долларов США и более).

Преимущество дешевых машин в том, что вы можете позволить себе сделать некоторые ошибки как новичок, и вы можете не сильно беспокоиться, если с машиной что-то случится. Один из негативных фактов о дешевых машинах TIG заключается в том, что они не рассчитаны на длительный срок службы.

Также следует помнить, что нельзя начинать сварку TIG в момент получения аппарата. В зависимости от приобретаемой машины и объема ее поставки вам придется потратиться на вольфрамовые электроды, газ аргон и другие предметы.

Рабочий цикл означает общее время работы сварочного аппарата без его перегрева. Обычно считается 10-минутный цикл. Если ваш сварочный аппарат TIG говорит о рабочем цикле 30% при 200 амперах, это означает, что вы можете непрерывно сваривать в течение 3 минут, а затем дать ему остыть в течение 7 минут. Оцените свои потребности и поймите эту функцию, прежде чем принимать решение.

Сегодня вы можете купить сварочные аппараты, которые могут выполнять сварку более чем одним процессом. Существуют сварочные аппараты, которые могут выполнять сварку TIG и приклеивание, или TIG, MIG, приклеивание и т. д.

Все многопроцессорные аппараты сильны в одном основном процессе сварки с большим количеством функций, за которым следует вторичный процесс со сравнительно меньшим количеством функций. Здесь вы должны определить свой приоритет; приоритет может быть в первую очередь для TIG или MIG и других вторичных процессов.

Портативность становится необходимой, если вы планируете использовать его более чем в одном месте (например, дома и в мастерской). Важным фактором здесь является вес оборудования.

Гарантия является еще одним важным фактором. Пожалуйста, внимательно изучите и поймите гарантийный срок и гарантийные условия, запросите разъяснения у поставщика, если у вас есть сомнения.

Сварка ВИГ может использоваться для сварки многих металлов, таких как углеродистая сталь, нержавеющая сталь, алюминий и т. д. Однако ее чистая и гигиеничная сварка лучше используется для сварки деталей и принадлежностей из нержавеющей стали, используемых в химической, пищевой, и другие отрасли.

ВИГ подходит для сварки тонких металлов. TIG также может использоваться для сварки деталей из листового металла автомобилей и мотоциклов.

Сварку ВИГ можно выполнять как на переменном, так и на постоянном токе с источником постоянного тока с падающим напряжением. Уровень используемого тока зависит от типа металла и его толщины.

Нет. Алюминий обычно сваривают с помощью аппарата для сварки TIG на переменном токе.

Использование горелки TIG с воздушным или водяным охлаждением зависит от сварочного тока. При малом токе (до 150 ампер) сварочные горелки обычно имеют воздушное охлаждение, а при более высоком (более 150 ампер) — водяное.

Нет, не рекомендуется использовать сварку ВИГ для наружных работ. Турбулентность окружающего воздуха нарушает подачу защитного газа, и качество сварки ухудшается.

В приведенной выше статье мы рассмотрели самые продаваемые и лучшие сварочные аппараты для сварки TIG на рынке и предоставили вам полезные советы, которые помогут принять правильное решение и сделать лучший выбор. исходя из ваших целей и требований вашего проекта.

Каждый сварочный аппарат TIG подробно рассматривается, чтобы помочь вам понять аппарат, и, наконец, мы ответили на несколько часто задаваемых вопросов, чтобы помочь вам.

Какой бы бренд вы ни выбрали, независимо от его популярности, вы столкнетесь с негативными отзывами о нем. Однако это не означает, что все бренды одинаковы.

Чтобы выбрать самый надежный аппарат для сварки TIG на рынке, необходимо сравнить основные функции, которые вы ищете, и требования вашего проекта.

Некоторые сварочные аппараты немного дороже. Однако, если вы проделаете тяжелую работу, вы сможете вернуть свои инвестиции в течение короткого времени. Мы надеемся, что наши обзоры помогут вам найти своего следующего сварочного аппарата TIG!

Также Кассе: Лучшие сварщики TIG на рынке в 2022 году-Обзоры и руководство по покупке

Начало руководства по сварке TIG

TIG стали популярными среди DIYERS, AT-HOME AT-HOME-HOME-HOME-HOME-HOME. механики и строители, потому что его можно использовать со всеми типами металлов. Вы можете соединять сталь, алюминий, медь и нержавеющую сталь в широком диапазоне толщин с помощью процесса сварки TIG. Из различных процессов дуговой сварки TIG обеспечивает высочайшее качество сварки.

Сварные швы точные и аккуратные. Работа чистая и не образует дыма или остатков. Отсутствие шлака снижает вероятность дефектов сварки, таких как шлаковые включения, которые могут привести к получению плохого металла сварного шва. В отличие от обычной дуговой сварки, готовый шов практически не требует очистки.

Увидев все преимущества сварки TIG, в этом руководстве мы увидим, что это за процесс, как он работает, какие расходные материалы необходимы и как выполняется процесс, а также отрасли промышленности, в которых применяется технология сварки. используется в и основные плюсы и минусы.

Перейти к разделу:

• Что такое сварка TIG?
• Наука, стоящая за сваркой TIG
• Какие расходные материалы необходимы для сварки TIG?
• Начало работы со сварочным аппаратом TIG
• Применения для сварки TIG
• Сварка TIG за и против
• Часто задаваемые вопросы по сварке TIG
• Следующие шаги: что делать после обучения сварке TIG

По данным Института сварки (TWI), сварка TIG — это процесс сварки плавлением, в котором используется неплавящийся (вольфрамовый) электрод для нагрева заготовки. Затем он защищает сварные швы инертным газом.

TIG просто означает сварку вольфрамом в среде инертного газа. Процесс сварки также называют дуговой сваркой вольфрамовым электродом в среде защитного газа (GTAW).

Это означает, что во время сварки TIG между вольфрамовым электродом и заготовкой возникает электрическая дуга. Электрическая дуга интенсивна, но ее можно превосходно направлять.

Сварка TIG основана на повышении температуры соединяемых деталей до точки плавления с помощью электрической дуги, которая создается между неплавящимся вольфрамовым электродом и заготовкой за счет прохождения переменный или постоянный электрический ток.

Сварка чаще всего выполняется при прямой полярности (полюс (-) генератора соединен с электродом) для металлов и сплавов (таких как сталь, нержавеющая сталь, медь, титан и никель). Однако в случае легких сплавов алюминия или магния мы свариваем с чередованием полярности, чтобы обеспечить процесс самоочистки, т. е. разрушение оксидного слоя, образовавшегося во время сварки. Пробой этого слоя происходит путем изменения полярности с помощью переменного тока.

Невозможно выполнять сварку с обратной полярностью (полюс (+) подключен к электроду), поскольку это разрушит электрод, расплавив его, так как в этом случае большая часть тепла дуги будет концентрироваться на конце вольфрамового электрода.

Сварочные аппараты TIG оснащены трансформаторной или современной инверторной технологией. Современные сварочные аппараты с инверторной технологией не только намного легче трансформаторов, но и позволяют значительно больше настроек, которые можно использовать для сварки.

Более сложные устройства предлагают опцию импульсной сварки ВИГ, при которой вы можете еще точнее адаптировать отдельные параметры к вашим требованиям во время сварки.

Импульсная функция снижает воздействие тепла на материал и позволяет сваривать очень тонкие листы. В дополнение к частоте импульсов или количеству импульсов в секунду вы можете использовать регуляторы для прямого влияния на значения тока, такие как базовый ток, пиковый ток, время импульса на базовом токе и пиковом токе, а также другие факторы, чтобы достичь максимально совершенного сварного шва за счет точного контроля тепловложения дуги.

Процесс TIG заключается в создании электрической дуги между негорючим электродом (вольфрам) и свариваемой деталью. С помощью этого процесса можно сваривать с присадочным металлом или без него. Этот присадочный металл часто представляет собой тот же материал, что и свариваемая деталь.

Для сварки ВИГ требуется подача инертного защитного газа, такого как чистый аргон. Во время сварки TIG необходимый ток подается вольфрамовым электродом — центральным элементом процесса сварки. Этот вольфрамовый электрод является источником электрической дуги, которая нагревает и разжижает свариваемый материал.

За это время из газового сопла выходит защитный газ. Затем он защищает нагретый материал (а также ванну с жидким расплавом) от химических реакций при контакте с окружающим воздухом. Этот процесс гарантирует высокое качество сварных швов.

Электрическая дуга позволяет поднять температуру более чем до 6000 градусов по Фаренгейту.

Ниже приведены некоторые инструменты и материалы, необходимые для сварки TIG.

В отличие от сварки MIG-MAG, где расходуемый присадочный материал также действует как сварочный электрод, при сварке TIG используется вольфрамовый электрод. Этот электрод проводит ток, и его форма влияет на сварной шов. Кроме того, он не плавится и имеет более длительный срок хранения. На поведение сварочной ванны также может влиять химический состав.

Используемые электроды состоят в основном из вольфрама с твердостью более 99 процентов. Оксиды металлов добавляются для увеличения электронной эмиссионной способности электрода и эффективности. Поэтому существует много типов вольфрамовых электродов на основе оксидов, присутствующих в вольфраме, и каждый тип имеет цветовой код (например, красный цвет для W-Tho2), который содержит оксид тория, и зеленый цвет для электродов из чистого вольфрама. Для сварки алюминия также существуют электроды из чистого вольфрама.

Вольфрамовый электрод окружен газовым соплом, через которое проходит инертный газ (например, аргон, гелий, водород или их смесь). Таким образом, он защищает дугу и металл сварного шва от окисления окружающей атмосферой.

Оборудование для сварки TIG состоит из источника постоянного тока CC, кабеля заземления, сварочной горелки и газового баллона для сварки TIG или подключения к газовой сети. Сварочный аппарат имеет важное значение в этом комплекте. Сварочный аппарат может быть трансформаторного или инверторного типа. Машина также может содержать блок жидкостного охлаждения. Механизм подачи проволоки не требуется, так как присадочный металл подается вручную.

Мощность, используемая в сварочных аппаратах, обычно представляет собой источник питания постоянного тока, который может производить переменный ток AC, постоянный ток положительного постоянного тока + или постоянный ток отрицательного постоянного тока (сокращенно источник питания переменного/постоянного тока). Наиболее распространенные сварочные аппараты TIG используют постоянный ток (DC).

При сварке TIG стали или нержавеющей стали процесс сварки TIG постоянным током показывает хорошие результаты. Если вы хотите начать TIG-сварку алюминия, вы должны использовать переменный ток, так как TIG-сварка алюминия требует особых требований к сварке в отношении упомянутого выше процесса самоочистки.

Для этого можно использовать аппараты для сварки TIG переменным и постоянным током, которые также часто называют аппаратами для сварки алюминия. При TIG-сварке алюминия на переменном токе на алюминии не должны образовываться твердые оксидные слои. Эти слои могут привести к тому, что сварной шов станет некачественным. С помощью метода сварки TIG на переменном токе можно достаточно эффективно сваривать и другие легкие металлы, такие как магний.

Сварочная горелка или электрододержатель TIG представляет собой ручную часть сварочного аппарата. Это позволяет выполнять точную сварку непосредственно на заготовке.

Горелка для сварки TIG обычно содержит вольфрамовый электрод, стабилизированный зажимной втулкой, с помощью которой генерируется дуга. Колпак горелки защищает сварщика от контакта с концом неплавящегося вольфрамового электрода.

Трубопровод защитного газа проходит через ручку сварочной горелки TIG к газовому соплу и подает необходимый защитный газ.

В случае сварочной горелки TIG с водяным охлаждением (когда сварочный ток превышает 250 AMP) через рукоятку горелки проходят две дополнительные линии, а именно вход воды и возврат. Они обеспечивают адекватное охлаждение горелки и защищают от перегрева.

Наконец, провод сварочного тока также проходит через ручку сварочной горелки TIG к вольфрамовому электроду для создания необходимой сварочной цепи.

С помощью переключателя горелки на рукоятке сварочной горелки TIG можно включать и выключать сварочную горелку, а также запускать и останавливать подачу электричества, защитного газа и охлаждающей воды.

В начале дуги используется высокочастотный ток для облегчения зажигания дуги. В случае отключения тока переключатель на рукоятке позволяет постепенно снижать ток до отключения. Постепенное понижение уменьшает кратерные трещины, образующиеся при традиционных процессах сварки из-за резкого отключения тока в конце сварки.

В большинстве случаев используется аргон, особенно в Европе. По данным Обсерватории экономической сложности (OEC), Германия, Бельгия и Нидерланды обладают одними из самых больших запасов газообразного аргона и являются ведущими экспортерами.

Этот нейтральный газ позволяет избежать мгновенного окисления при плавлении свариваемого металла. Это также влияет на создание дуги на зажигание, форму валика и скорость сварки.

Аргон лучше подходит для более тонких металлов из-за меньшей потребности в тепле. В Соединенных Штатах гелий используется, так как здесь его больше. Хотя гелий затрудняет зажигание, он повышает напряжение дуги и, следовательно, обеспечивает большее проплавление и скорость сварки.

Продувочный газ (аргон) можно смешивать с водородом (5 или 10%) для получения двух различных результатов, которые зависят от поставленной цели.

Если вы хотите уменьшить зону термического влияния (ЗТВ), добавление водорода позволяет снизить количество необходимой энергии примерно на 25 процентов. Это связано с тем, что водород имеет свойство концентрировать электронный пучок, исходящий от вольфрама, и, таким образом, уменьшать ширину наплавленного валика.

Для аустенитных нержавеющих сталей использование смесей аргона и водорода повышает производительность за счет увеличения провара и скорости сварки.

Присадочный металл состоит из стержня переменного диаметра; состав которых подобен свариваемому металлу. Как следует из названия, этот металл сплавляется с дугой и представляет собой дополнительный материал во время формирования валика сварного шва. Вот список наиболее широко используемых присадочных металлов.

• ER5356 или S Al 5356 для алюминия
• ER316L или W 19 12 3 L для аустенитных нержавеющих сталей
• ER70S-3 или W 42 5 W3Si1 для обычных углеродистых сталей
• TA6V для титана

Использование газа, сварочных лучей и сварочных брызг может быть опасным для сварщика. Важно использовать защитное снаряжение.

• Защитные очки

Защитные очки используются для защиты глаз от опасных лучей и искр. Сварка без них может привести к мгновенным ожогам или тому, что называется глазом сварщика, то есть ощущению песка в глазах и таким симптомам, как слезотечение и покраснение глаз, чувствительность к свету и многое другое.

Вам потребуются рубашки с длинными рукавами и брюки для защиты тела от сварочных брызг, а одежда для сварщиков также должна быть огнестойкой (FR).

• Кожаные сапоги

Кожаные сапоги являются частью защитного снаряжения.

• Перчатки

Опять же, хорошие перчатки для сварки TIG не распространяют горение. Огнестойкость гарантирует, что они могут выдерживать высокие температуры. Сварочные перчатки должны защищать сварщика от пламени, порезов, искр и тепла.

• Солнцезащитный крем

Солнцезащитный крем сварщика должен быть обработан оксидом цинка, чтобы физически блокировать все формы излучения, испускаемого при сварке. Это могут быть UVA, UVB или UVC.

Сварка вольфрамовым электродом в среде инертного газа включает следующие процедуры.

Перед запуском сварочного аппарата обязательно наденьте защитные очки, тяжелую огнестойкую сварочную одежду и сварочную маску с защитой глаз.

Убедитесь, что у вас чистая поверхность. Подготовка детали из углеродистой стали заключается в ее зачистке с помощью шлифовального круга или пескоструйного аппарата. Для алюминиевой детали лучше всего использовать проволочную щетку из нержавеющей стали.

Если деталь изготовлена ​​из нержавеющей стали, протрите место сварки тряпкой, смоченной в растворителе. Перед началом сварки обязательно храните ветошь и химикаты в надежном месте.

Размер вольфрамового электрода зависит от толщины заготовки и сварочного тока. Обязательно затачивайте электрод радиально по окружности, а не прямо к концам.

Для заточки можно использовать пемзу. На всякий случай ориентируйте электрод в том же направлении, что и камень.

Иметь закругленный конец, если сварка выполняется переменным током, или острый конец, если сварочный ток является постоянным. Если вы выполняете угловой или стыковой шов, то заточите электрод так, чтобы получился стержень длиной от 5 до 6 миллиметров.

Отвинтите заднюю часть электрододержателя и вставьте электрод. Затем прикрутите эту часть обратно. Обычно электрод должен выступать за пределы защитной оболочки зажима примерно на 6 мм.

Можно использовать чистый аргон, гелий или смесь аргона и гелия. Снимите защитный пластиковый колпачок. Прокачайте резьбовой корпус клапана, быстро открывая и закрывая его, чтобы удалить посторонние предметы.

Затяните винт регулятора. Полностью затяните гайку, повернув регулятор, чтобы он правильно расположился в клапане. Затяните регулятор гаечным ключом, повернув ручку давления против часовой стрелки.

Подсоедините газовый шланг и расходомер, затем откройте вентиль баллона. Обязательно открывайте кран медленно и постепенно. Обычно достаточно четверти оборота.

Наконец, проверьте отсутствие утечки газа либо на слух, либо распылив средство для обнаружения утечек на фитинги. Отрегулируйте расход газа, воздействуя на регулятор. Настройка зависит от характера сварки, но обычно она составляет от 4 до 12 литров в минуту.

Подключить педаль к сварочной станции. Эта педаль используется для контроля температуры во время сварки. Соберите сварочную горелку TIG. Горелки этого типа снабжены керамическим соплом для направления аргона, медной втулкой для удержания электрода и охлаждающей средой. Закрепите резак с помощью адаптера, входящего в комплект принадлежностей.

Вы можете настроить полярность вашей станции в соответствии с типом металла, который вы собираетесь сваривать. При наличии алюминиевых деталей установите селектор в положение, соответствующее переменному току (AC). С другой стороны, если свариваемые детали изготовлены из стали, выбирайте сборку с прямой полярностью, то есть с отрицательным электродом постоянного тока.

Регулировка силы тока позволяет контролировать процесс сварки. Чем больше толщина свариваемых деталей, тем выше будет интенсивность. Но если вы правильно координируете свое действие на педаль, у вас будет меньше проблем с интенсивностью.

Вот некоторые общие значения силы тока в зависимости от толщины: 1,6 мм, от 30 до 120 ампер; 2,4 мм, от 80 до 240 ампер; 3,2 мм, от 200 до 380 ампер.

Продолжайте соединять детали. Закрепите эти детали с помощью уголка или плоской планки с помощью хомутов. Совместите детали (создайте точки сварки, предназначенные для удержания деталей вместе до завершения сварки). Поместите эти точки на расстоянии нескольких дюймов друг от друга вдоль сварного шва.

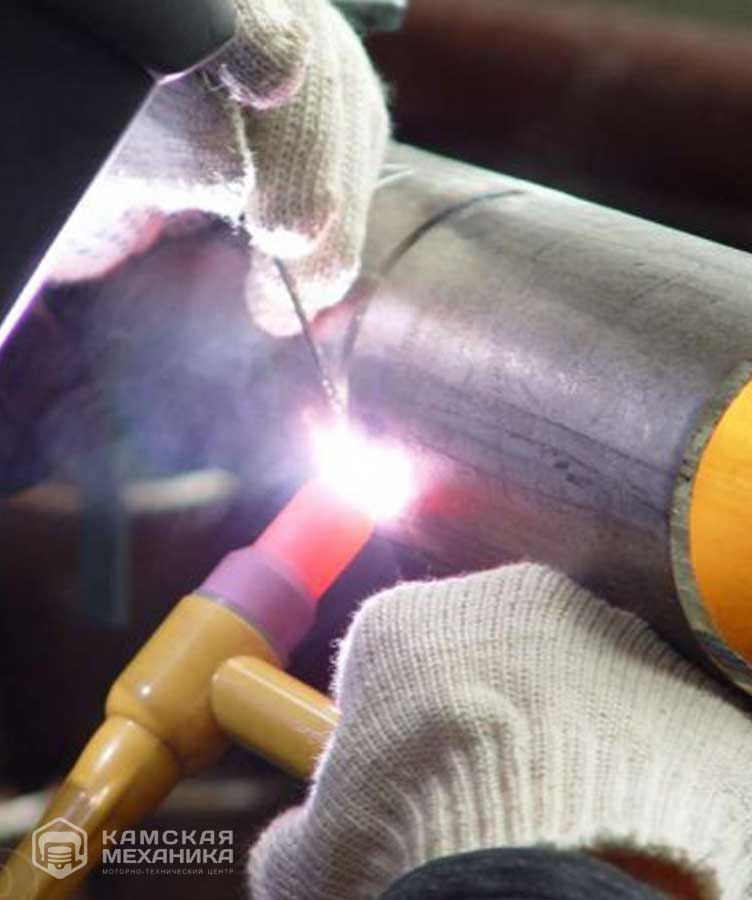

Держите горелку TIG в руке. Обязательно держите его под углом около 75 градусов, с электродом в пределах 0,5 см от свариваемых деталей. Не касайтесь деталей вольфрамовым электродом, чтобы не загрязнить сварной шов.

Регулируйте температуру сварки с помощью педали. Ширина сварочной ванны должна быть примерно 0,5 см. Важно поддерживать бассейн разумного размера, чтобы избежать плохого завершения операции сварки.

Держите свинцовый электрод другой рукой. Держите его в точке, где металл будет нагреваться факелом, так, чтобы он составлял угол 15 градусов с горизонтом.

Нагрейте основной металл горелкой. Под воздействием тепла будет создана сварочная ванна, которая будет использоваться для сварки двух частей. Как только сварочная ванна коснется двух деталей, заполните шов присадочным металлом быстрыми движениями, чтобы избежать образования выпуклостей. Присадочный металл укрепит сварной шов.

Для этого перемещайте электрическую дугу в правильном направлении. В отличие от процесса сварки MIG, при котором вы перемещаете сварочную ванну в направлении движения горелки, в процессе TIG вы толкаете сварочную ванну в направлении, противоположном наклону горелки.

Движение руки похоже на движение руки левши, держащего карандаш. В то время как правша водит карандашом, как если бы он делал сварку MIG (с обоими углами, наклоненными вправо), левша держит свой карандаш наклоненным влево, хотя он должен толкать его вправо. Завершите сварку, продвигая сварочную ванну. Вы только что сделали сварку TIG!

Следующее руководство на YouTube от Miller Welders предлагает дополнительные советы по сварке TIG и методы сварки TIG для тех, кто хочет узнать больше: https://youtu.be/tNYmo2_DI6c

Для чего используется сварка TIG ?

Сварка ВИГ широко используется в аэрокосмической и авиационной промышленности, поскольку этот процесс обеспечивает прочное и чистое сварное соединение. Это идеально подходит для ремонта и сборки компонентов самолета.

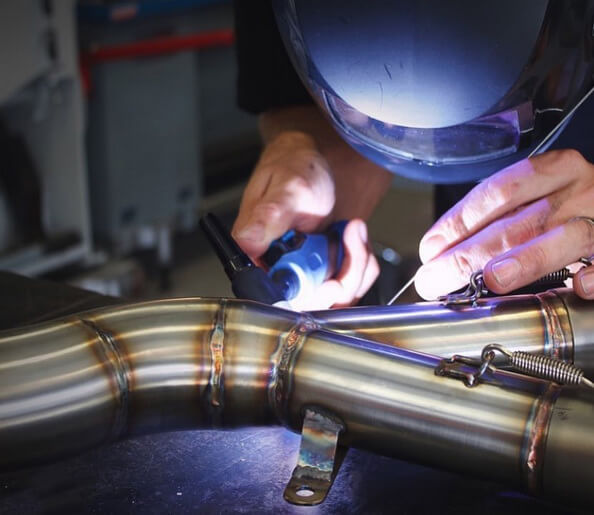

• Автомобильная промышленность

Известно, что процесс TIG помогает уменьшить коррозию. Крылья автомобиля сварены методом TIG для предотвращения ржавчины.

• Кузовной ремонт

Сварка ВИГ идеально подходит для кузовных работ. Это процесс, который широко используется при восстановлении и ремонте кузова автомобиля.

• Сварка трубопроводов

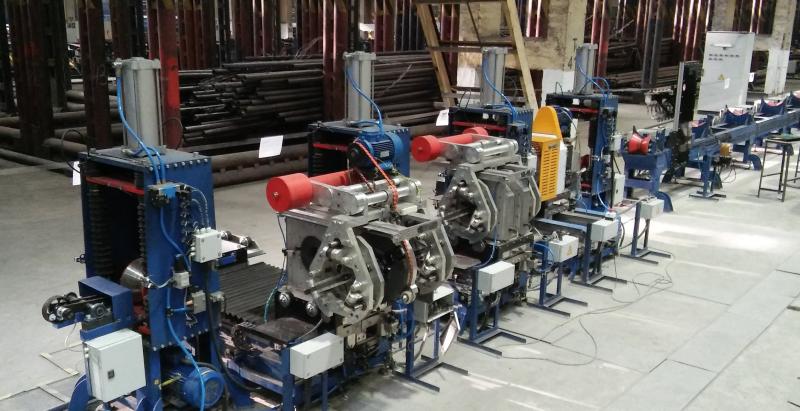

Процесс орбитальной сварки TIG часто считается лучшим процессом сварки сборок трубопроводов для сварки полных соединений труб малого диаметра, не превышающих 2 ½ дюйма в диаметре, или для сварки корневых швов, в то время как заполняющие и заглушки выполняются с использованием также используются другие процессы сварки: дуговая сварка в среде защитного газа (SMAW), сварка в среде инертного и активного газа (MIG-MAG) и дуговая сварка с флюсовой проволокой (FCAW).

Ниже перечислены некоторые преимущества и недостатки сварки ВИГ.

• Очень чистые сварные швы
• Может использоваться с наполнителем или без него
• Создает прочные сварные швы
• Обеспечивает сварщику высокую степень контроля
• Может выполняться вручную или автоматически

Минусы

• Занимает много времени
• Нельзя использовать для более толстых металлических соединений
• Требуются высококвалифицированные сварщики

Сварка ВИГ довольно популярна, поскольку она обеспечивает более высокое качество сварных швов, чем сварка МИГ. Кроме того, он более точен и может использоваться со всеми типами металлов. Вы можете соединять сталь, алюминий, медь и нержавеющую сталь с помощью сварки TIG в широком диапазоне толщин.

При сварке MIG-MAG присадочный металл подается через горелку, поэтому горелки TIG отличаются от горелок MIG-MAG. Сварка TIG не требует этого метода.

Сварка ВИГ подходит, в частности, для нержавеющей стали, алюминия и никелевых сплавов — от очень тонких листов алюминия и нержавеющей стали до специальных материалов, таких как титан.

В принципе, для сварки TIG не требуется присадочный металл. Сборка сваркой здесь осуществляется путем проплавления соединения и в этом случае называется автогенной сваркой. Если возникает необходимость работать с присадочным металлом, его необходимо добавлять в сварочную ванну вручную либо с помощью специального механизма подачи холодной проволоки.
