Токарное оборудование

Основные параметры станкаЗначение
Класс точности по ГОСТ 8-82Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм400
Высота оси центров над плоскими направляющими станины, мм215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм220
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм710, 1000,
1400, 2000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм225
Наибольший диаметр сверла при сверлении стальных деталей, мм25
Наибольшая масса заготовки, обрабатываемой в центрах, кг460..1300
Наибольшая масса заготовки, обрабатываемой в патроне, кг200
Шпиндель
Диаметр отверстия в шпинделе, мм52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм50
Частота вращения шпинделя в прямом направлении, об/мин12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин19..1900
Количество прямых скоростей шпинделя22
Количество обратных скоростей шпинделя11
Конец шпинделя по ГОСТ 12593-72
Коническое отверстие шпинделя по ГОСТ 2847-67Морзе 6
Диаметр фланца шпинделя, мм170
Наибольший крутящий момент на шпинделе, Нм1000
Суппорт. Подачи
Наибольшая длина продольного перемещения, мм645, 935, 1335, 1935
Наибольшая длина поперечного перемещения, мм300
Скорость быстрых продольных перемещений, мм/мин3800
Скорость быстрых поперечных перемещений, мм/мин1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин10
Цена деления лимба продольного перемещения, мм1
Цена деления лимба поперечного перемещения, мм0,05
Диапазон продольных подач, мм/об0,05..2,8
Диапазон поперечных подач, мм/об0,025..1,4
Количество подач продольных42
Количество подач поперечных42
Пределы шагов метрических резьб, мм0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм56..0,5
Пределы шагов модульных резьб, модуль0,5..112
Пределы шагов питчевых резьб, питч диаметральный56..0,5
Наибольшее усилие, допускаемое механизмом подач на резце – продольное, Н5884
Наибольшее усилие, допускаемое механизмом подач на резце – поперечное, Н3530
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм150
Перемещение резцовых салазок на одно деление лимба, мм0,05
Наибольший угол поворота резцовых салазок, град±90°
Цена деления шкалы поворота резцовых салазок, град
Наибольшее сечение державки резца, мм25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм25
Число резцов в резцовой головке4
Задняя бабка
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67Морзе 5
Наибольшее перемещение пиноли, мм150
Перемещение пиноли на одно деление лимба, мм0,1
Величина поперечного смещения корпуса бабки, мм±15
Электрооборудование
Электродвигатель главного привода, кВт11
Электродвигатель привода быстрых перемещений, кВт0,12
Электродвигатель насоса СОЖ, кВт0,125
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1000, мм2795 х 1190 х 1500
Масса станка 16К20, кг3010

delfaservice.ru

Токарный цех как бизнес: выбор места, оборудования, инструмента

Свой бизнес станочник может начать, открыв токарный цех. Достаточно поставить настольный станок в гараже или арендовать контейнер на рынке. Сложнее найти заказы на полную загрузку оборудования. В токарном бизнесе понадобится заточной и сверлильный станки. Наличие сварки значительно расширит список услуг. В настоящее время много мелкой работы проводится на токарном станке по металлу. Нужны детали для ремонта бытовой техники, велосипедов, автомобилей и других единичных изделий.

Выбор места для токарной мастерской

Удачно расположенная токарная мастерская будет обеспечена заказами без больших затрат на рекламу. Если потенциальные заказчики находятся близко или постоянно проходят мимо, они сами найдут мастерскую. Наиболее удачным будет расположение мастерской:

  • в гаражном кооперативе;
  • рядом с загруженной дорогой;
  • возле строительного супермаркета;
  • на территории рынка.

Основные заказчики в первое время будут техники, занимающиеся ремонтом различного оборудования, установкой систем отопления, автолюбители. В поисках запасных частей они найдут токарную мастерскую, расположенную на видном месте.

В поселках с небольшим количеством населения заказы придется искать на стороне и завозить издалека металл для работы. Транспортные расходы будут съедать большую часть прибыли. В удаленных поселках и на окраинах крупных городов можно открывать цеха, если бизнес расширяется, появились постоянные заказы партиями, и имеющееся оборудование не справляется с нагрузкой. Аренда помещения на окраине обойдется для филиала дешевле. Местные работники не претендуют на зарплату уровня Москвы, но подобрать кадры будет сложнее.

Большое помещение для развивающегося бизнеса не стоит арендовать, на первое время подойдет гараж или контейнер.

Достаточно 8–10 кв/м, на которых будет компактная схема расположения:

  • токарный станок – основа бизнеса;
  • вспомогательное оборудование;
  • место хранения инструмента;
  • участок для заготовок и проката;
  • стол или полка с готовыми изделиями;
  • умывальник с водой;
  • огнетушитель.

При выборе места под мастерскую следует обращать внимание на наличие:

  • электричества;
  • подвода воды и отлива;
  • наличие санузла.

В маленьком помещении сложно установить унитаз. Проще расположить свой бизнес на рынке или рядом с супермаркетом. В этом случае общественный туалет будет в доступной близости.

На время холодов в помещении необходимо оборудовать отопление, обеспечить температуру воздуха, установленную санитарными нормами. Такую возможность надо предусмотреть заранее, при выборе помещения бизнес.

При расположении мастерской токарного бизнеса в капитальном здании, потребуется оборудовать:

  • отдельный вход;
  • капитальную перегородку от остального помещения;
  • санузел с водой и отливом;
  • умывальник;
  • вентиляцию;
  • противопожарный щит.

Требования Пожарной охраны и Санстанции в таких случаях на порядок выше. Учитывая шум и вибрацию работающего оборудования, запахи от испаряющихся СОЖ, в жилых домах арендовать помещение невозможно. Для рабочих следует обустроить место для приема пищи и душевую.

В токарном цехе необходимо оборудовать общее освещение и местное для каждого станка. Проводка должна соответствовать требованиям противопожарной безопасности.

Подбор оборудования

На предприятии любого размера, независимо от производимой продукции, самыми загруженными и востребованными являются токарные станки. Большая часть обработки резанием делается на них. Свой малый бизнес следует начинать с приобретения настольного станка. У мелкого оборудования для токарного цеха имеются существенные преимущества:

  • подключаются к бытовой сети электроснабжения;
  • не требуют специального фундамента для установки;
  • место под столом и ящики можно использовать.

Оборудование токарного цеха не может ограничиться однотипными агрегатами. Обязательно нужен заточной станок для резцов, сверл и другого инструмента. На него приобретается набор кругов с учетом производимых на нем работ. Кроме инструмента для станка на нем можно точить садовый инструмент, ножи и топоры.

Инструмент для токарного бизнеса

Бизнес на механической обработке невозможен без режущего инструмента. Необходимо приобрести:

  • комплект резцов;
  • твердосплавные пластины;
  • сверла;
  • метчики и плашки.

Для складирования инструмента необходимо предусмотреть место. Оно должно быть рядом с токарным станком. Там же хранится и оснастка. Настольный токарный станок позволяет использовать тумбы и ящики стола, на котором он стоит.

Инструмент в большом количестве покупается у «железячников» на рынке. Многие старые рабочие продают инструменты, изготовленные в СССР. При покупке следует выбирать отрезные, подрезные и проходные резцы.

Сверла пригодятся двух типов: с диаметром, кратным целому числу мм, и под нарезку резьбы. Кроме плашек и метчиков под метрическую резьбы, рядом со строительным магазином понадобится инструмент для нарезания трубной резьбы.

Основная универсальная оснастка продается в комплекте со станком. Специальные приспособления изготавливаются и покупаются по мере необходимости, когда нужны для работы.

Дополнительное оборудование

Следующим приобретением для токарного бизнеса должен стать настольный сверлильный станок. Он не будет иметь полной загрузки, но значительно расширит список выпускаемых деталей. Получив выточенный шкив, заказчик не будет искать, где можно сделать отверстие под крепежный болт.

Для токарно-фрезерного бизнеса не нужна большая площадь помещения. Даже настольное оборудование с питанием 230 Вт позволит делать шпоночные пазы, шлицы, выборки. На валах они необходимы для крепления и передачи вращательного момента.

Фрезерный агрегат позволит делать завершенные по конфигурации детали, обтачивать шестигранники на болтах и гайках, при изготовлении с круглого проката, делать сухари и шпонки.

Для работы нужны будут фрезы разного типа и сменные твердосплавные пластины. Из оснастки переходные конусы для шпинделя, крепеж.

Оборудование для расширения бизнеса

Расширять производство надо токарными напольными станками типа ВТ и ТВШ. Большие агрегаты не нужны, поскольку они:

  • дорогие;
  • занимают много места;
  • требуют фундамента для установки;
  • потребляют большое количество энергии;
  • не будут полностью загружены.

Крупные детали делают на производстве. Население и мелких предпринимателей – потенциальных заказчиков, интересует мелочевка.

При расширении токарного бизнеса надо ориентироваться на специфику региона, и какие заказы попадаются чаще всего. Имея постоянных заказчиков, которым регулярно нужны одинаковые детали, хорошо приобрести токарно-фрезерный станок с ЧПУ. Он полностью заменит целый ряд станков и будет оправдывать себя на партиях от 20 шт.

Приобретение сварочного аппарата превращает бизнес из мелкого в крупный. Такое производство требует просторного помещения с огороженным сварочным участком, несколько токарных станков и подвода кабеля с напряжением 380 Вт. Для эффективной отдачи оборудования надо нанимать несколько токарей и рабочих других специальностей.

Сварочному аппарату для работы необходим понижающий трансформатор, изменяющий режимы работы. Из инструмента понадобятся электроды разных марок. Для зачистки под сварку и готовых швов нужна болгарка и круги.

Востребованные изделия

Начиная свой токарный бизнес, необходимо узнать, какие токарные изделия пользуются наибольшим спросом. Начинать производить партии деталей на продажу – рисковать остаться с нереализованной продукцией. Все, что делается большими партиями, выпускается крупными предприятиями.

На начальном этапе бизнеса на токарном станке, что производить подскажут заказчики. Настраиваться надо на штучное изготовление деталей для ремонта автомобилей и бытовой техники.

Постепенно люди будут узнавать о возможности выточить вал или другую деталь для ремонта по доступной цене в токарной мастерской по близости. У многих дома имеется техника, на которую перестали выпускать запчасти, а она рабочая и выбрасывать ее из-за сломавшейся оси или другой детали, жалко. Аналогично болт или шайбу для автомобиля можно купить в автосалоне, но цена кусается.

Крупные предприятия неохотно берут в работу мелкие заказы со стороны. Составляется калькуляция на цеховые расходы:

  • почасовая стоимость работы станка;
  • оплата электроэнергии;
  • заработная плата основного рабочего;
  • зарплата вспомогательных рабочих цеха;
  • амортизационные отчисления на оборудование.

Обычно на крупных предприятиях стоят ДИП200 и еще большие токарные агрегаты. Они потребляют много электроэнергии, независимо от размера детали. Станочник работает по технологии и чертежу, разработанному инженерным составом предприятия. Дополнительные расходы превышают цеховые в 3-5 раз. В результате — космические цены на изготовление деталей.

Прорабатывая бизнес идеи, следует учитывать и заказчиков с небольшими партиями деталей. Строители, автомеханики, мебельщики и другие специалисты, появятся довольно быстро. Им нужно будет сделать переходники для труб отопления, нарезать резьбы и расточить гайки. Привыкшие работать с деревом мебельщики не могут сами выточить шпильки и сделать на них гайки. Если стоимость изготовления у токаря, работающего рядом, будет ниже, чем покупные материалы, они охотно пойдут в небольшой цех.

Предсказать, какие именно детали будут востребованы, сложно. В каждом городе, и даже микрорайоне, свои потребности мелочах, изготавливаемых на токарном станке.

Советы для начинающих

Зарабатывать токарю можно на собственном станке, изготавливая востребованные детали. В основном это простые по форме запчасти к автомобилям, стиральным машинам, пылесосам. Востребованными могут быть фитинги для водопровода и подключения моющего оборудования.

Размер заработка на токарном станке зависит от количества заказов и умения работать. Осуществить любой бизнес план помогает реклама и хорошие отзывы клиентов. Недостаточно развесить приглашения по столбам и вывесить объявление в интернете. Надо своей работой привлекать людей. Делать любой, даже самый копеечный заказ качественно и быстро. Довольный клиент обязательно расскажет о мастерской своим знакомым.

Схалтурив один раз, предприниматель получает антирекламу. Она распространяется быстрее и действует эффективнее.

Токарная мастерская в бизнес-плане должна иметь своим пунктом мероприятия по улучшению условий обслуживания клиентов, повышению качества работы.

Нанимая персонал в цех, предприниматель должен обращать внимание на разряд станочника, его физическое состояние, опыт работы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Токарное оборудование - Алгоритм Точности

Токарное оборудование

Токарные станки с ЧПУАвтоматы продольного точенияТокарно-винторезные станкиВертикальные токарные станки



Использование токарных станков

 К токарному оборудованию относится большая группа станков, предназначенных в основном для обработки поверхностей тел вращения (цилиндрических, конических, фасонных, винтовых, а также торцовых). Токарное оборудование широко применяется в различных отраслях промышленности, поскольку может использоваться как в единичном, так и в массовом производстве.

Виды токарных станков

Все токарное оборудование можно разделить на основные группы:

• токарно-винторезные  станки;

• токарные станки с ЧПУ;

• вертикальные токарные станки;

• автоматы продольного точения.

Токарно-винторезный станок - универсальный токарный станок,  используются главным образом в условиях единичного и мелкосерийного производства. Конструктивная компоновка станков практически однотипна. Универсальный токарный станок можно оснастить устройством цифровой индикации (УЦИ), которое осуществляет на цифровом табло визуализацию  процесса. Система УЦИ оказывает помощь в выполнении операций обработки.

Токарный станок с ЧПУ предназначен для серийного, крупносерийного и массового производства.

Преимущества токарного станка с ЧПУ:

- высокий уровень автоматизации производства.

-производственная гибкость.

- высокая точность и повторяемость обработки.

- продолжительный срок наработки на отказ за счет использования системы централизованной смазки направляющих, наличия шарико винтовых передач (ШВП), а автоматическая подача СОЖ в зону резания продлевает срок службы металлорежущего инструмента.

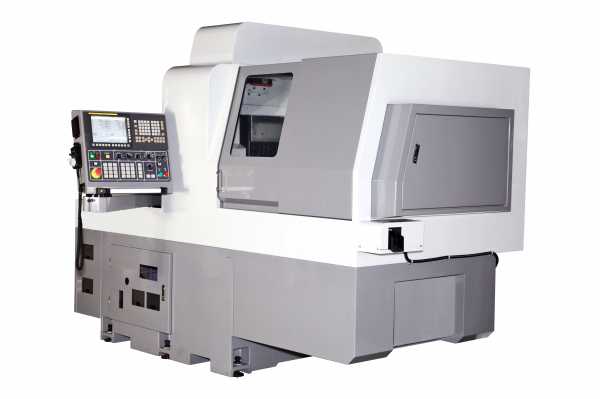

Автомат продольного точения - предназначен для токарной обработки сложных и точных деталей при изготовлении мелких серийных деталей из холоднотянутого, калиброванного прутка, фасонного профиля и свёрнутой в бунт проволоки в крупном и массовом производстве. Автомат может выполнять точение различных материалов — от меди до легированных сталей.

Вертикальный токарный станок предназначен для токарной обработки деталей больших габаритов. На этих станках можно выполнять точение и растачивание цилиндрических и конических поверхностей, подрезать торцы, прорезать канавки. При оснащении станка дополнительными устройствами на них можно производить фрезерование, шлифование, и нарезание резьбы резцом.

 Более подробную информацию по каждому станку токарной группы оборудования Вы можете узнать у специалистов компании ООО«Алгоритм точности».

algoritmt.ru

Основное оборудование цеха

№ п/п

Наименование оборудования

Количество

1.

1.1

Токарные станки

Токарно-винторезные

20 (13 и 7)

Участок токарных станков (средних) и сверлильных станков

1.2

Токарно-винторезные с ЧПУ

7

Участок токарных станков с ЧПУ

1.3

Токарно-револьверные

1

Участок токарных станков (средних) и сверлильных станков

2.

2.1

Фрезерные станки

Зубофрезерные

7

Участок зуборезных и фрезерных станков

2.2

Бесконсольно фрезерные

1

2.3

Вертикально-фрезерные

3

2.4

Горизонтально-ферезерные

3

2.5

Шпоночно-фрезерные

2

3.

3.1

Сверлильные станки

Радиально-сверлильные

1

Участок токарных станков (средних) и сверлильных станков

3.2

Вертикально-сверлильные

3

3.3

Настольно-сверлильные

1

4.

4.1

Расточные станки

Горизонтально-расточные

3

Участок расточных станков (средних) и шлифовальных станков

4.2

Координально-расточные

1

5.

5.1

Шлифовальные станки

Кругло-шлифовальные

2

Участок расточных станков (средних) и шлифовальных станков

5.2

Плоско-шлифовальные

2

6.

Зубодолбежные станки

3

Участок зуборезных и фрезерных станков

7.

Центр обрабатывающий

1

Участок зуборезных и фрезерных станков

8.

Зубообкатной для конических колес

1

Участок зуборезных и фрезерных станков

9.

Заточной для плашек

1

Участок токарных станков с ЧПУ

10.

Заточной для протяжек

1

11.

Универсально-заточной станок

2

12.

Горизонтально-протяжной станок

1

Участок зуборезных и фрезерных станков

13.

Точило

3

Участок токарных станков (средних) и сверлильных станков

14.

Циклон

1

Участок токарных станков (средних) и сверлильных станков

15.

Точило алмазное

1

Участок токарных станков (средних) и сверлильных станков

Всего

72

Характеристика основных станков, имеющихся на заводе.

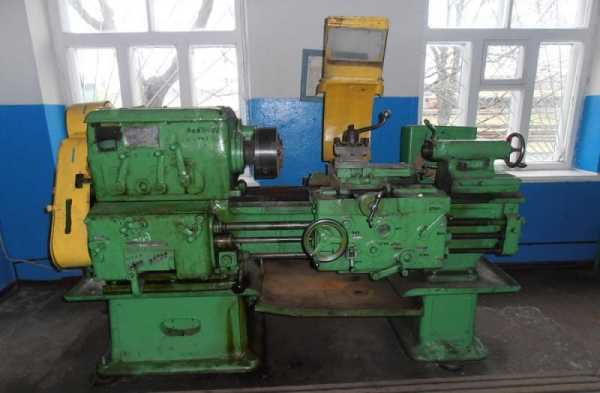

1.Токарно-винторезный станок модель 16к20

Один из самых распространенных токарно-винторезных станков отечественного производства.

Маркировка токарно-винторезного станка 16К20 расшифровывается следующим образом: 1 – означает токарный, 6 – винторезный, буква «К» в названии указывает модификацию станка. Число 20 в маркировке означает, что максимальный диаметр, обрабатываемой заготовки может быть 400мм. Наибольшая стандартная длина детали, которую можно обрабатывать на данном станке - 1000мм. Масса токарно-винторезного станка 3005 кг.

Токарно-винтовой станок 16К20 применяется для обработки наружных и внутренних поверхностей деталей, которые представляют собой тела вращения различного осевого профиля.

Таблица 6

Характеристика станка

Расстояние между центрами, мм

750

Наибольший диаметр заготовки, мм

- над станиной

400

- над суппортом

220

- над вырезом в станине

630

Наибольший диаметр обрабатываемого прутка, проходящего через отверстие шпинделя, мм

52

Пределы шагов нарезаемых резьб:

- метрических, мм

0,5-112

- модульных, модуль

0,5-112

- дюймовых, ниток/дюйм

56-0,25

- питчевых, ниток/дюйм

56-0,25

Пределы частот вращения шпинделя, об/мин Пределы подач, мм/об:

- продольных поперечных

- верхней каретки

Наибольшая масса устанавливаемой заготовки с учетом массы закрепляющих элементов, кг

- в патронах

- в центрах

12,5-1600

0,05-2,8

0,025-1,4

0,015-0,8

100

400

Мощность двигателя привода главного движения, кВт

7,5

Габаритные размеры станка, мм

- длина

- высота

- ширина

2545

1275

1190

Масса станка, кг

2840

2.Токарно-винторезный станок модель КА-280

нормального класса точности предназначен для механической обработки различных изделий из стали, чугуна, цветных металлов и других материалов, а также закаленных деталей, требующих применения тяжелых режимов резания. На станках выполняются токарные, резьбонарезные (нарезание метрической, дюймовой, модульной и питчевой резьбы) и сверлильные работы. Особенности конструкций

Станки имеют повышенную жесткость шпиндельного узла и станины. Жесткая станина образует рамную несущую конструкцию, улучшает динамические качества упругой системы станка, позволяет интенсифицировать режимы резания.

Таблица 7

studfiles.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
