Описание болтов по ГОСТ 7798, ГОСТ 7805, DIN 931, DIN 933. Характеристики, конструкция, применение

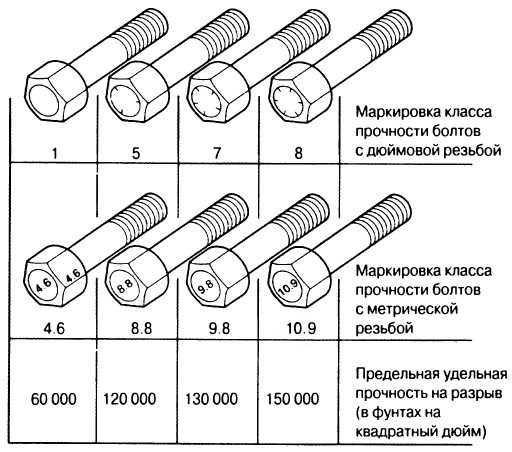

Под прочностью болтов понимается их свойство в плане сопротивления к воздействию, оказываемому внешними факторами. Стандартное обозначение класса прочности состоит из двух разделенных точкой цифр, либо из двузначного числа, за которым тоже через точку следует цифра. Всего установлено 11 классов. Наименьшая прочность обозначается так: 3.6, а самая высокая – 12.9. Между ними по мере ухудшения прочностных характеристик располагаются следующие классы: 10.9, 9.8 и 8.8 (вместе с болтами 12.9 – это высокопрочные изделия), 6.8, 6.6, 5.8 и 5.6 (крепежные элементы средней прочности), 4.8, 4.6 (вместе с болтами прочности 3.6 их использование допускается для создания малонагруженных соединений)

Конструкция и применение

Болт, характеризующийся прочностью класса 6.8, произведенный в соответствии с требованиями ГОСТов 7805, 7798 и стандартов DІN 933, 931, представляет собой цилиндрический стержень. Состоит он из отрезка с резьбой и сегмента с гладкой. Далее может следовать небольшой подголовок, а всю эту конструкцию завершает шестигранная головка.

Сфера применения болтов с прочностью класса 6.8 – те объекты, в качестве важного фактора для которых выступает целостность сформированного соединения даже при значительных воздействиях вибрационного типа и когда скрепляемые детали существенно деформируются. В частности, это судо- и вагоностроение, машиностроительная отрасль, а также атомная промышленность.

Исполнение

Основное отличие положений ГОСТ 7805 и ГОСТ 7798 кроется в разных классах точности производимых по их нормам болтов

Другое отличие – это диаметры резьбы. В ГОСТе 7798 диапазон изменений данного показателя от M6 до M24. В стандарт 7805 дополнительно внесены размерные характеристики болтов с диаметром резьбы 5,0, 4,0, 3,5, 3,0, 2,5, 2,0 и 1,6

Что же касается возможных исполнений болтов класса прочности 6.8, то они в обоих стандартах совпадают. Всего существует 4 варианта.

В этом исполнении величина номинального диаметра равна значению диаметра гладкого отрезка стержня. Под головкой допускается формирование небольшого по размерам выступа. Данный вариант нашел самое широкое распространение.

Размеры головки аналогичны первому исполнению. В нижней части стержня высверлено отверстие. При использовании корончатых гаек совместно со шплинтами, такое конструктивное решение исключает возможность ослабления соединения из-за самораскручивания болта при воздействии нагрузок вибрационного характера.

В смежных гранях головки проделаны два отверстия, оси, которых расположенных под острым углом относительно друг друга. Возможны два варианта их использования – это все то же шплинтование либо пломбировка соединения.

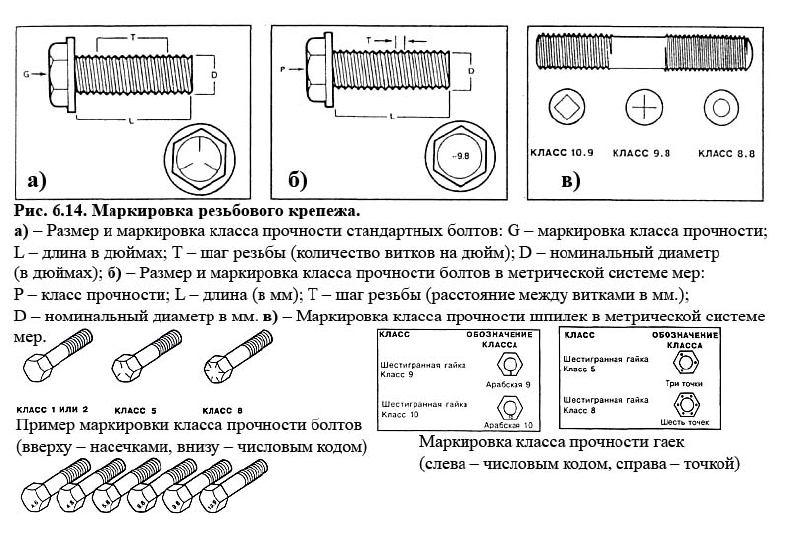

На внешней плоскости головки создается лунка, предназначенная для нанесения маркировки болта. С учетом требования не уменьшения прочности крепежа, глубина этой лунки не должна быть больше 0,4k, где k – сумма высот головки и расположенного под ней выступа.

Материал изготовления

Технология производства болтов, характеризующихся прочностью класса 6.8 – это т.н. объемная штамповка с применением высадочных прессов. В качестве сырья используется

качественная углеродистая конструкционная сталь, преимущественно, марок Cт.35 и Cт.45. Такому выбору способствуют следующие свойства этого материала:

значение показателя НВ (твердость по Бринеллю) колеблется в диапазоне от 181 до 238 единиц.;
предел текучести составляет 480 МПа;
предельная прочность – 600 МПа.

Допускается использование сталей других марок. Вместо

Cт.35 – Cт.30, Cт.40 и Cт.35г;
Cт.45 – Cт.50Г2, Cт.40X.

Технические характеристики

Производители болтов с прочностью, соответствующей классу 6. 8, должны соблюдать размеры, установленные отечественными стандартами. Поскольку ГОСТ 7805 с точки зрения размерных характеристик – расширенный вариант ГОСТа 7798, приведем их значения, прописанные именно в первом из этих нормативных документов.

Параметр	Шаг резьбы		S	k	e, не меньше	d_w	h_w		d₃	d₄	L₂
Параметр	Мелк.	Крупн.	S	k	e, не меньше	d_w	Не меньше	Не больше	d₃	d₄	L₂
М48	3	5	75	30	83,9	70,5	0,25	0,8	8	5	15
М42		4,5	65	26	72,6	61	0,25		8		13
М36		4	55	22,5	61,3	51,1	0,2		6,3		11
М30	2	3,5	46	18,7	51,3	42,7			6,3	4	9,5
М27		3	41	17	45,6	38			5		8,5
М24		3	36	15	40	33,6					8
М22	1,5	2,5	34	14	37,7	31,7					7,5
М20			30	12,5	33,5	28,2			4		7,
М18			27	12	30,1	25,3					6,5
М16		2	24	10	26,8	22,5					6
М14		2	21	8,8	23,4	19,6	0,15	0,6	3,2	3,2	4,5
М12	1,25	1,75	18	7,5	20	16,6			3,2	3,2	4
М10	1,25	1,5	16	6,4	17,8	14,6			2,5	2,5	3,5
М8	1	1,25	13	5,3	14,4	11,6			2	2,5	2,8
М6		1	10	4	11,1	8,9		0,5	1,6	2	2
М5		0,8	8	3,5	8,8	6,9		0,5	1,2	1,2	1,8
М4		0,7	7	2,8	7,7	5,9		0,4	1	1	1,4
М3,5		0,6	6	2,4	6,6	5,1			—	—	—
М3		0,5	5,5	2,0	6	4,6
М2,5		0,45	5	1,7	5,5	4,1	——	—–
М2		0,4	4	1,4	4,3	3,1
М1,6		0,35	3,2	1,1	3,4	2,3

Обозначения взяты из чертежей вариантов исполнения болтов.

Сходства и отличия стандартов DІN 931 и DІN933

Стандарты DІN 931 и DІN 933 являются ближайшими аналогами ГОСТа 7805 и ГОСТа 7798 соответственно. Однако здесь имеется один важный аспект. Как известно, каждый отечественный стандарт нормирует производство болтов только одного касса точности. Так, первый из вышеуказанных действителен для крепежа класса «A», а второй – для крепежных деталей, выполненных с точностью, соответствующей классу «B». В немецких нормативных документах ситуация в этом плане несколько иная.

Требование производить болты с классом точности «A» распространяется на изделия с резьбой до M24 и длиной, не превышающей 150 мм.
Размерные характеристики такого крепежа должны соответствовать требованиям класса «B», если их диаметр резьбы больше M24, а длина превышает 150 мм.

Также имеются отличия по предельным значениям диаметра резьбы. Выше было сказано, что в ГОСТе 7805 больше номенклатурных позиций по сравнению с ГОСТом 7798 за счет добавления семи диаметров, размер которых меньше 6 мм (минимальный –1,6 мм). А верхние значения этого показателя идентичны – M48.

В немецких стандартах все выглядит с точностью до наоборот. То есть минимальная резьба там одинакова – M1,6, а вот максимальная отличается. В DІN 931 – это M39, а в DІN 933 – M52. Соответственно, разнятся и все максимальные значения остальных параметров, начиная от высоты головки и заканчивая отверстиями в стержне.

Заключение

В заключение стоит отметить, что в зависимости от применяемой технологии производства можно получить болты разного класса прочности из одной и той же марки стали. В частности, повысить прочность крепежных изделий с класса 6.8, полученных методом объемной штамповки, до класса 8.8 можно, подвергнув их процедуре закалки.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Обозначение крепежа МАЗ – болтов, гаек, винтов и шпилек

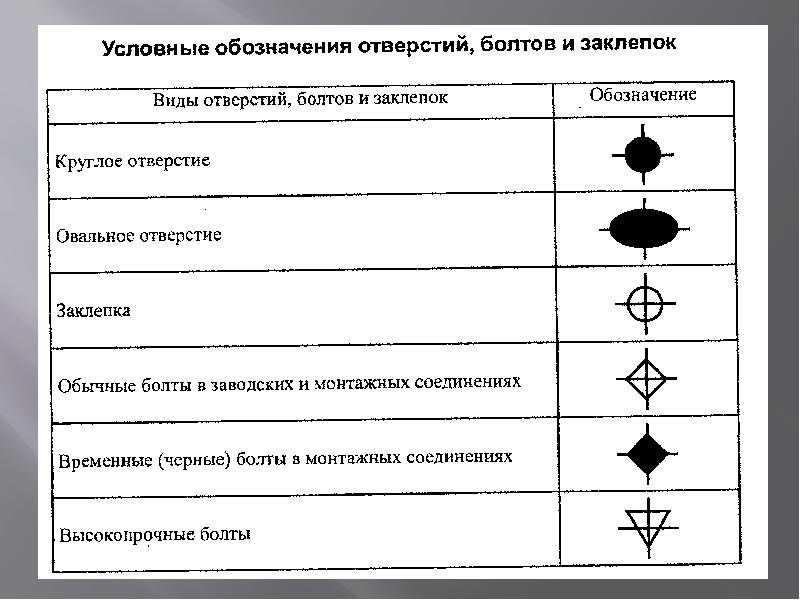

Обозначение крепежа МАЗ, как система, была принята еще в начале XX века в СССР. С большего, позаимствованная из Европы, система была модернизирована и уникализирована для советского рынка. В чертежах крепеж в виде болтов, гаек, винтов и шпилек необходимо строго придерживаться утвержденным обозначениям во всех случаях.

Виды обозначений крепежа:

упрощенные обозначения — в наименовании крепежного элемента указываются только главные параметры и требования: Гайка М16 ГОСТ, Болт 15х45 ГОСТ, Винт 8х55 ГОСТ и т.д.
сокращенные — производное от полного обозначения исключающие из себя параметры несущественные для применения: Гайка М16-6Н.032 ГОСТ, Винт М16-8gx80.029 ГОСТ и т.д.
полный — Болт ВЗМ12х1.25х50.58С.019 ГОСТ, Шайба А30.01.08кп.019 ГОСТ и т.д.

ГОСТ, ОСТ и ТУ — обязательны к указанию и определяют форму геометрии крепежа, точность изготовления, конструкцию. Так же, ГОСТ, ОСТ и ТУ могут указывать на марку стали, прочность крепежа и другие параметры.

Полное обозначение крепежа:

Не трудно догадаться, что все виды обозначения крепежа пошли от полного.

ГОСТ 1759.0-87 применяется для крепежа с резьбой до 48мм, а для крепежа с резьбой свыше 48мм предназначен ГОСТ 18126-94.

Для обозначения крепежа ГОСТ 1759.0-87 и ГОСТ 18126-94 принята схема следующего типа:

Схема обозначения крепежных элементов 1759.0-87 и 18126-94

Бытует мнение, что сокращенные и упрощенные обозначения крепежа существуют не зря, в связи с присутствием не критичных параметров в полном, однако никаких данных по этому поводу в документации не предусмотрено.

Примеры обозначения крепежа МАЗ

Болт 3М12х1.25LH -6gx50.58.С019 ГОСТ 7798-70

Болт — название и тип крепежного элемента;
В — класс точности болта (существует 3 класса точности, где самый точный обозначается буквой А). В данном примере класс не указан, но присутствует в информации ГОСТ 7798-70 (болты данного стандарта не могут быть другого класса, кроме как В)
3 — исполнение болта. Может быть от 1-го и до 4-х исполнений, по умолчанию, если нет обозначение, применяется исполнение 1 и цифра 1 не указывается.
М — вид резьбы. Зависит от стандарта. Существуют след. виды резьбы: М-метрическая, К-коническая, Тр — трапецеидальная.
12 — диаметр резьбы болта в мм.
1.25 — шаг резьбы болта (крупный шаг резьбы не указывается). Например: для резьбы М12 шаг 1.25 является мелким, а крупным — 1.75мм
LH — направление нарезки резьбы (L = left = левая). Для правой резьбы, направление не указывается.
6g — поле допуска резьбы, определяющее класс точности изготовления. Существуют точный, средний и грубый класс. Обозначаются от 4 до 8 цифрами.
50 — длина болта в мм.
58 — класс прочности болта. Прочностной ряд для болтов углеродистых сталей имеет 11 классов: 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129.
С — указывается примененная сталь. С = спокойная и А = автоматная.
01 — вид покрытия (от 01 до 13).
9 — толщина покрытия в микронах, мкм
ГОСТ 7798-70 — тип и номер стандарта на геометрические параметры и конструкцию болта.

Винт ВМ16-6gx45.45Н.40Х.05 ГОСТ 1482-84

Винт ― название крепёжной детали;
В ― класс точности винта;
1 ― исполнение винта;
М ― вид резьбы;
16 ― номинальный диаметр резьбы винта в миллиметрах, мм;
2 ― шаг резьбы винта;
6g ― поле допуска резьбы;
45 ― длина винта в миллиметрах, мм;
45Н ― класс прочности винта установочного;

Параметр	Значение параметра для винтов класс прочности
Параметр	14H	22H	33H	45H
Твердость по:
Викерсу HV	От 140 до 290	От 220 до 300	От 330 до 440	От 450 до 560
Бринеллю НВ	От 133 до 276	От 209 до 285	От 314 до 418	—
Роквеллу:
HRB	От 75 до 105	Не менее 95	—	—
HRC₃	—	Не более 30	От 33 до 44	От 45 до 53
Марка стали	10, 20, 30, 35, 45	35, 45, 35Х, 38ХА	35, 45, 40ХН2МА	45, 40Х, 45Х, 35Х, 38ХА, 40ХН, 40ХН2МА

40Х ― указание марки стали винта;
05 ― цифровое обозначение вида покрытия;
ГОСТ 1482-84 ― тип и номер стандарта на конструкцию и геометрические параметры винта.

Гайка 2М10х1LH-6Н.32.079 ГОСТ 5927-70

Гайка ― название крепёжной детали;
А ― класс точности гайки. В ГОСТ 5927-70 гайки не могут быть другого класса точности, кроме А;
2 ― исполнение гайки;
М ― вид резьбы;
10 ― номинальный диаметр резьбы гайки в миллиметрах, мм;
1 ― шаг резьбы гайки;
LH ― обозначение направления нарезки резьбы;
6Н ― поле допуска резьбы;
32 ― указание группы материала гайки ― в данном случае латунь Л63 ― группа 32;
07 ― цифровое обозначение вида покрытия;
9 ― толщина покрытия в микронах, мкм;
ГОСТ 5927-70 ― тип и номер стандарта на конструкцию и геометрические параметры гайки.

Шпилька 2М24х1,5LH-6gx220.

109.45.029 ГОСТ 22032-76

Шпилька ― название крепёжной детали;

В ― класс точности шпильки. ГОСТ 22032-76 подразумевает, что шпильки данного стандарта не могут быть другого класса точности, кроме В;
2 ― исполнение шпильки;
М ― вид резьбы;
24 ― номинальный диаметр резьбы шпильки в миллиметрах, мм;
1,5 ― шаг резьбы шпильки;
LH ― обозначение направления нарезки резьбы;
6g ― поле допуска резьбы;
220 ― длина шпильки в миллиметрах, мм;
109 ― класс прочности шпильки;
45 ― указание марки стали шпильки;
02 ― цифровое обозначение вида покрытия;
9 ― толщина покрытия в микронах, мкм;
ГОСТ 22032-76 ― тип и номер стандарта на конструкцию и геометрические параметры шпильки.

Надеемся, что сейчас вам стало значительно легче подобрать крепеж для вашего автомобиля МАЗ.

Заказать крепеж МАЗ — болты, гайки, шпильки, винты вы можете у нас на сайте. Пишите нам в чат, звоните по телефонам по телефонам: 8 (017) 300-94-00, 8 (017) 300-95-00, отправляйте письма на [email protected].

Приятных покупок!
