Грамотный специалист по цифрам, нанесенным на поверхность трубного изделия, может назвать основные параметры труб, материал изготовления, прочностные характеристики, а также производителя. Стальные трубы специального назначения имеют маркировку, которая немного отличается от стандартных обозначений.


Изделиями специального назначения называют следующее:

  • Трубные изделия из легированной стали.
  • Трубы из нержавеющей стали.
  • Трубы для бурения.
  • Трубные элементы магистральных трубопроводов.
  • Трубы для котельных.

Чем можно наносить маркировку

Для маркирования могут использоваться:

  • Несмываемая краска.
  • Электрографы.
  • Электрокаплеструйные печатающие устройства.
  • Клеймение.


На некоторые типы трубных изделий никакие данные не наносятся, а для тех, которые должны иметь обозначения в обязательном порядке, способ нанесения маркировки выбирается в зависимости от классности и основных параметров трубы.

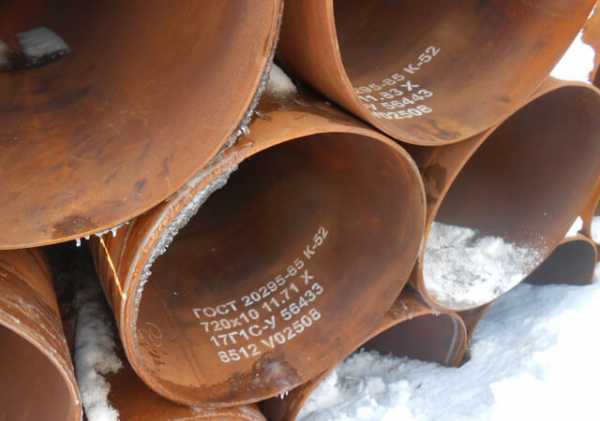

Стандартная маркировка стальных труб

Все необходимые данные наносятся на трубы по определенному стандарту.

Расположение обозначений

Ручная маркировка стальной трубы печатается на определенном расстоянии от конца изделия: не менее 2 см и не далее 50 см. При механизированном нанесении обозначений это значение увеличивается и составляет 0,1 м и 1,5 м.


Размер обозначений

Буквенные и числовые обозначения трубы должны иметь определенный размер, который также регламентирован определенным нормативным документом. Знаки должны иметь высоту не меньше 0,5 см и не больше 3 см, а ширину – от 0,3 см до 1,2 см. Размер обозначений определяется в соответствии с параметрами трубы.

Деление на классы

Условно трубные изделия делятся на следующие классы:

  • Трубы 1 класса могут использоваться для газообразной и жидкой среды в системах полива. Кроме того из таких изделий допускается изготовление оградительных конструкций или опор.
  • Трубы 2 класса могут использоваться в трубопроводах, работающих при низком и высоком давлении, транспортирующих нефть и нефтепродукты, газ или воду.
  • Трубы 3 класса подходят для работы при высоких значениях температуры.
  • К 4 классу относятся бурильные толстостенные трубы, которые могут сопротивляться сильному скручиванию.
  • Трубы 5 класса находят применение при строительстве вагонов, автомобилей, мостовых кранов, буровых вышек и некоторых мебельных конструкций.
  • 6 класс труб находит применение в машиностроительной отрасли в качестве заготовок, из которых производят подшипники, цилиндры, насосы и ресиверы.

Классификация по диаметру

Необходимо разобраться, какие бывают диаметры стальных труб, чтобы знать, из чего придется выбирать. В зависимости от диаметра трубы специального назначения также делятся на несколько видов:

  • Трубы малого диаметра имеют сечение не более 114 мм.
  • Изделия среднего диаметра – свыше 114 мм, но не более 480 мм.
  • Трубы большого диаметра отличаются сечением больше 480 мм.

Трубы малого диаметра

Изделия такого вида не имеют маркировки, они транспортируются в специальных упаковках, на которой имеется сопроводительный ярлык. Аналогичным способом наносятся данные на трубы, полученные в процессе холодной деформации, диаметром не более 450 мм.


Изделия должны сопровождаться следующей информацией:

  • Данные о производителе и номер заказа.
  • Дату изготовления и данные о смене.
  • Номер упаковки.
  • Номер партии.
  • Размеры, включая обозначение толщины стенки трубы.
  • Регламентирующий документ.
  • Номер плавки.
  • Количество единиц в одной упаковке.
  • Теоретическая масса (указывается при заказе в метрах).
  • Фактический вес.
  • Общий метраж.
  • Код получателя.

Трубы среднего диаметра

Изделия, толщина стенок которых превышает 3,5 мм, а диаметральное сечение свыше 159 мм, имеют индивидуальную маркировку. Трубы холодной деформации диаметром более 159 мм и менее 450 мм имеют обозначение на трех единицах из всей упаковки, а также сопровождаются специальным ярлыком.


Трубы большого диаметра

Изделия, диаметр которых превышает 530 мм, могут иметь маркировку внутри трубы.

Если толщина стенки составляет больше 10 мм, то наносить обозначения можно на торце изделий. В зависимости от марки стали, используемой при производстве труб, выбирается цвет маркировки. Чаще всего обозначение труб имеет яркий цвет, чтобы простить его поиск.

Трубы для котельных в соответствии с маркой стали имеют обозначения следующих цветов:

  • Обозначения зеленого цвета наносятся на сталь марки 20.
  • Маркировка голубого цвета – на сталь марки 20ПВ.
  • Коричневые буквы и цифры соответствуют стали 15ГС.
  • Желтые обозначения можно увидеть на стали марки 15ХМ.
  • Оранжевую маркировку наносят на сталь 12Х1МФ-ПВ.
  • Данные о трубе, нанесенные белым цветом, соответствуют стали 15Х1М1Ф.
  • Синие буквы и цифры наносятся на трубы 12Х2МФСФ.

Обозначение в соответствии с новым национальным стандартом

По новому регламентирующему документу ГОСТ Р ISO 3183-1-2007 трубные элементы имеют некоторые отличия в маркировке.

Трубы, имеющие диаметр менее 48,3 мм, транспортируются в упаковке, при этом обозначения нанесены на бандаже или прикрепленном металлическом ярлыке методом клеймения. Длина таких изделий должна быть указана в метрах и сантиметрах.

На изделия диаметром, не превышающим 406,4 мм, маркировка наносится на внешнюю поверхность каждой трубы. Длина изделия может быть указана в любом месте.


Маркировка труб металлических диаметром свыше 406,4 мм выполняется внутри трубы. Однако по желанию заказчика могут использоваться другие варианты. Маркируют изделия, используя трафарет, с отступлением от края не менее 152,4 мм.

Нельзя ставить клеймо рядом со сварным швом в следующих случаях:

  • Если трубы изготовлены из стали группы прочности L175 и выше без последующей закалки.
  • Если толщина стенок изделий не превышает 4 мм.

Это расстояние от шва до клейма должно быть более 25,4 мм.

В маркировке указывается следующее:

  • Изготовитель (допускается наносить полное наименование или обозначение торговой марки).
  • Обозначение стандарта ГОСТ Р ISO 3183-1 при условии, что изделие выполнено в полном соответствии этому документу.
  • При изготовлении по нескольким стандартам обозначается каждый из них.
  • Вес 1 погонного метра готового изделия.
  • Марка стали и группа прочности.
  • Способы формирования изделия.
  • Произведенная термическая обработка.
  • Протестированное давление.
  • Различные дополнительные требования.


Сталь группы прочности выше L320 может выпускаться с содержанием ниобия, который в маркировке указан буквой С, содержание ванадия в составе стали обозначается буквой V, а титана – буквой Т.

Способ формирования труб также отражается в маркировке:

  • Бесшовные трубы обозначаются буквой S.
  • Сварные изделия, имеющие непрерывный шов, обозначаются буквой F.
  • Остальные сварные трубы имеют обозначение W.

Термическая обработка также имеет соответствующее обозначение:

  • Нормализованная труба в маркировке имеет обозначение N.
  • Изделия со снятым докритическим напряжением обозначаются буквами HS.
  • Трубы отвержденные в докритическом состоянии имеют маркировку HA.
  • Закаленные и отпущенные изделия маркируются буквой Q.

Из дополнительных обозначений используется нанесение пятна определенного цвета диаметром 5 см. Наносится на изделия диаметром свыше 114,3 мм, выполненные из стали L320.


Каждая группа прочности маркируется своим цветом:

  • Трубы L320 маркируются черным пятном.
  • Трубы L360 – зеленым пятном.
  • Изделия, соответствующие группе L390, маркируются пятном синего цвета.
  • На трубах L415 красное пятно.
  • На изделиях L450 белое пятно.
  • Трубы L485 имеют пятно фиолетового цвета.
  • Трубы L555 – желтого цвета.

Очень важно учитывать следующее: после проведения дополнительной обработки уже готовых труб старую маркировку следует стереть.

Муфты также имеют маркировку, соответствующую определенному стандарту.

В ней указаны следующие данные:

  • Производитель.
  • Группа прочности.
  • Соответствующий стандарт.

Резьба труб также должна маркироваться. Для этой цели используется клеймо, которое наносится около резьбы.

Полностью понять все нюансы нанесения обозначений не просто, но даже поверхностные знания в этой области помогут узнать необходимую информацию о стальной трубе.

trubaspec.com

Условные графические обозначения элементов трубопроводов

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ТРУБОПРОВОДОВ

Трубопровод

линии всасывания, напора, слива
линии управления, дренажа, выпуска воздуха, отвода конденсата

Соединение трубопроводов

Пересечение трубопроводов без соединения


Место присоединения (для отбора энергии или измерительного прибора)

несоединенное (закрыто)
соединенное

Трубопровод с вертикальным стояком

Трубопровод гибкий, шланг

Изолированный участок трубопровода

Трубопровод в трубе (футляре)

Трубопровод в сальнике


Соединение трубопроводов разъемное

общее обозначение
фланцевое
штуцерное резьбовое
муфтовое резьбовое
муфтовое эластичное


Поворотное соединение, например

однолинейное
трехлинейное


Конец трубопровода под разъемное соединение

общее обозначение
фланцевое
штуцерное резьбовое
муфтовое резьбовое
муфтовое эластичное


Конец трубопровода с заглушкой (пробкой)

общее обозначение
фланцевое
резьбовое


Детали соединений трубопроводов

тройник
крестовина
отвод (колено)
разветвитель, коллектор, гребенка

Сифон (гидрозатвор)


Переход, патрубок переходный

общее обозначение
фланцевый
штуцерный

быстроразъемное соединение без запорного элемента (соединенное или разъединенное)

быстроразъемное соединений с запорным элементом (соединенное или разъединенное)


Компенсатор

общее обозначение
П-образный
лирообразный
линзовый
волнистый
Z-образный
сильфонный
кольцеобразный
телескопический


Вставка

амортизационная
звукоизолирующая
электроизолирующая


Место сопротивления с расходом

зависящим от вязкости рабочей среды
не зависящим от вязкости рабочей среды (шайба дроссельная, сужающее устройство расходомерное, диафрагма)


Опора трубопровода

неподвижная
подвижная (общее обозначение)
шариковая
направляющая
скользящая
катковая
упругая


Подвеска

неподвижная
направляющая
упругая

Гаситель гидравлического удара

Мембрана прорыва

Форсунка

Заборник воздуха из атмосферы

Заборник воздуха от двигателя

Присоединительное устройство к другим системам (испытательным, промывочным машинам, кондиционерам рабочей среды и т.п.)


Точка смазывания

общее обозначение
разбрызгиванием
капельная
смазочное сопло

tehtab.ru

ГОСТ 21.206 Условные обозначения трубопроводов.

  1. Настоящий стандарт устанавливает условные обозначения трубопроводов и их элементов на чертежах и схемах технологических, тепломеханических, санитарно-технических и других систем, сетей, коммуникаций при проектировании предприятий, зданий и сооружений различного назначения.
  2. Условное обозначение трубопровода состоит из графического условного обозначения или упрощенного изображения трубопровода и буквенно-цифрового или цифрового обозначения транспортируемой среды, характеризующего ее вид, назначение и параметры.
    Буквой или первой цифрой обозначают вид транспортируемой среды, последующими цифрами — назначение и/или параметры транспортируемой среды.
  3. Графические условные обозначения и упрощенные изображения трубопроводов и их элементов приведены в таблице 1.
  4. Видимые участки проектируемых трубопроводов изображают сплошной толстой основной линией, невидимые (например, в перекрытых каналах) — штриховой линией той же толщины.
    Существующие трубопроводы изображают соответственно сплошной или штриховой тонкой линией.

Таблица 1

5. При изображении трубопровода на чертеже (схеме) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок или над линией трубопровода, а в необходимых случаях — в разрывах линий трубопроводов (рисунок 1).



Рисунок 1
Рисунок 2

6. При упрощенных графических изображениях трубопровода (две линии) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок (рисунок 2) или непосредственно над графическим изображением трубопровода (рисунок 3).


Рисунок 3

7. Количество проставляемых буквенно-цифровых или цифровых обозначений на линиях трубопроводов должно быть минимальным, но обеспечивающим понимание чертежа (схемы).




В материале использованы изображения условных обозначений из Бибилотеки Visio Инженерные системы, предназначенной для создания чертежей и схем отопления, вентиляции, газоснабжения, санитарно-технических систем, энергетического оборудования и т.д.

elektroshema.ru

ГОСТ 2.784-96 – ЕСКД. Обозначения условные графические. Элементы трубопроводов.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ.

ЭЛЕМЕНТЫ ТРУБОПРОВОДОВ

ГОСТ 2.784-96

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

ПРЕДИСЛОВИЕ.

1. РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ).

ВНЕСЕН Госстандартом России.

2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 10 от 4 октября 1996 г.).

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Белоруссия

Белстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Киргизская Республика

Киргизстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикский государственный центр по стандартизации, метрологии и сертификации

Туркменистан

Туркменглавгосинспекция

Украина

Госстандарт Украины

3. Настоящий стандарт соответствует ИСО 1219-91 «Гидропривод, пневмопривод и устройства. Условные графические обозначения и схемы. Часть 1. Условные графические обозначения» в части элементов трубопроводов.

4. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1997 г. № 124 межгосударственный стандарт ГОСТ 2.784-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

5. ВЗАМЕН ГОСТ 2.784-70.

6. ПЕРЕИЗДАНИЕ. Январь 1998 г.

СОДЕРЖАНИЕ

1. Область применения. 2

2. Нормативные ссылки. 2

3. Определения. 2

4. Основные положения. 2

Приложение А Примеры обозначения тройника в зависимости от способа соединения с другими элементами трубопроводов. 5

ГОСТ 2.784-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации.

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. ЭЛЕМЕНТЫ ТРУБОПРОВОДОВ.

Unified system for design documentation.
Graphic designations. Pipeline elements.

Дата введения 1998-01-01

Настоящий стандарт устанавливает условные графические обозначения элементов трубопроводов в схемах и чертежах всех отраслей промышленности.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения.

ГОСТ 20765-87 Системы смазочные. Термины и определения.

ГОСТ 24856-81 Арматура трубопроводная промышленная. Термины и определения.

В настоящем стандарте применяют термины по ГОСТ 17752, ГОСТ 20765, ГОСТ 24856.

4.1. Обозначения отражают назначение (действие), способ работы устройств и наружные соединения.

4.2. Обозначения не показывают фактическую конструкцию устройства.

4.3. Размеры условных обозначений стандарт не устанавливает.

4.4. Условные графические обозначения элементов трубопроводов приведены в таблице 1.

Таблица 1

Наименование

Обозначение

1. Трубопровод:

– линии всасывания, напора, слива

– линии управления, дренажа, выпуска воздуха, отвода конденсата

2. Соединение трубопроводов

3. Пересечение трубопроводов без соединения

4. Место присоединения (для отбора энергии или измерительного прибора):

– несоединенное (закрыто)

– соединенное

5. Трубопровод с вертикальным стояком

6. Трубопровод гибкий, шланг

7. Изолированный участок трубопровода

8. Трубопровод в трубе (футляре)

9. Трубопровод в сальнике

10. Соединение трубопроводов разъемное:

– общее обозначение

– фланцевое

– штуцерное резьбовое

– муфтовое резьбовое

– муфтовое эластичное

11. Поворотное соединение, например:

– однолинейное

– трехлинейное

12. Конец трубопровода под разъемное соединение:

– общее обозначение

– фланцевое

– штуцерное резьбовое

– муфтовое резьбовое

– муфтовое эластичное

13. Конец трубопровода с заглушкой (пробкой):

– общее обозначение

– фланцевый

– резьбовой

14. Детали соединений трубопроводов*:

– тройник

– крестовина

– отвод (колено)

– разветвитель, коллектор, гребенка

15. Сифон (гидрозатвор)*

16. Переход, патрубок переходный:

– общее обозначение

– фланцевый

– штуцерный

17. Быстроразъемное соединение без запорного элемента (соединенное или разъединенное)

18. Быстроразъемное соединение с запорным элементом (соединенное и разъединенное)

19. Компенсатор*:

– общее обозначение

– П-образный

– лирообразный

– линзовый

– волнистый

– Z-образный

– сильфонный

– кольцеобразный

– телескопический

20. Вставка*:

– амортизационная

– звукоизолирующая

– электроизолирующая

21. Место сопротивления с расходом:

– зависящим от вязкости рабочей среды

– не зависящим от вязкости рабочей среды (шайба дроссельная, сужаю­щее устройство расходомерное, диафрагма)

22. Опора трубопровода:

– неподвижная

– подвижная (общее обозначение)

– шариковая

– направляющая

– скользящая

– катковая

– упругая

23. Подвеска:

– неподвижная

– направляющая

– упругая

24. Гаситель гидравлического удара

25. Мембрана прорыва

26. Форсунка

27. Заборник воздуха из атмосферы

28. Заборник воздуха от двигателя

29. Присоединительное устройство к другим системам (испытательным, про­мывочным машинам, кондиционерам рабочей среды и т. п.)

30. Точка смазывания:

– общее обозначение

– разбрызгиванием

– капельная

– смазочное сопло

*Обозначения элементов допускается изображать в соответствии с их действительной конфигурацией.

Примечание – Соединения деталей соединений (14), компенсаторов (19) и вставок (20) с другими элементами трубопроводов изображают в соответствии с 10 настоящей таблицы и приложения А.



Таблица А.1

Способ соединения

резьбовой

фланцевый

эластичный

муфтовый

штуцерный





Другие детали соединений, а также компенсаторы и вставки следует обозначать по аналогии с примерами обозначения тройника.

Ключевые слова: обозначения графические, элементы трубопроводов
