Обозначение крепежа МАЗ – болтов, гаек, винтов и шпилек

Обозначение крепежа МАЗ, как система, была принята еще в начале XX века в СССР. С большего, позаимствованная из Европы, система была модернизирована и уникализирована для советского рынка. В чертежах крепеж в виде болтов, гаек, винтов и шпилек необходимо строго придерживаться утвержденным обозначениям во всех случаях.

Виды обозначений крепежа:

  • упрощенные обозначения — в наименовании крепежного элемента указываются только главные параметры и требования: Гайка М16 ГОСТ, Болт 15х45 ГОСТ, Винт 8х55 ГОСТ и т.д.
  • сокращенные — производное от полного обозначения исключающие из себя параметры несущественные для применения: Гайка М16-6Н.032 ГОСТ, Винт М16-8gx80.029 ГОСТ и т.д.
  • полный — Болт ВЗМ12х1.25х50.58С.019 ГОСТ, Шайба А30.01.08кп.019 ГОСТ и т.д.

ГОСТ, ОСТ и ТУ — обязательны к указанию и определяют форму геометрии крепежа, точность изготовления, конструкцию. Так же, ГОСТ, ОСТ и ТУ могут указывать на марку стали, прочность крепежа и другие параметры.

Полное обозначение крепежа:

Не трудно догадаться, что все виды обозначения крепежа пошли от полного.

ГОСТ 1759.0-87 применяется для крепежа с резьбой до 48мм, а для крепежа с резьбой свыше 48мм предназначен ГОСТ 18126-94.

Для обозначения крепежа ГОСТ 1759.0-87 и ГОСТ 18126-94 принята схема следующего типа:

Схема обозначения крепежных элементов 1759.0-87 и 18126-94

Бытует мнение, что сокращенные и упрощенные обозначения крепежа существуют не зря, в связи с присутствием не критичных параметров в полном, однако никаких данных по этому поводу в документации не предусмотрено.

Примеры обозначения крепежа МАЗ

Болт 3М12х1.25LH -6gx50.58.С019 ГОСТ 7798-70

  • Болт — название и тип крепежного элемента;
  • В — класс точности болта (существует 3 класса точности, где самый точный обозначается буквой А). В данном примере класс не указан, но присутствует в информации ГОСТ 7798-70 (болты данного стандарта не могут быть другого класса, кроме как В)
  • 3 — исполнение болта. Может быть от 1-го и до 4-х исполнений, по умолчанию, если нет обозначение, применяется исполнение 1 и цифра 1 не указывается.
  • М — вид резьбы. Зависит от стандарта. Существуют след. виды резьбы: М-метрическая, К-коническая, Тр — трапецеидальная.
  • 12 — диаметр резьбы болта в мм.
  • 1.25 — шаг резьбы болта (крупный шаг резьбы не указывается). Например: для резьбы М12 шаг 1.25 является мелким, а крупным — 1.75мм
  • LH — направление нарезки резьбы (L = left = левая). Для правой резьбы, направление не указывается.
  • 6g — поле допуска резьбы, определяющее класс точности изготовления. Существуют точный, средний и грубый класс. Обозначаются от 4 до 8 цифрами.
  • 50 — длина болта в мм.
  • 58 — класс прочности болта. Прочностной ряд для болтов углеродистых сталей имеет 11 классов: 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129.
  • С — указывается примененная сталь. С = спокойная и А = автоматная.
  • 01 — вид покрытия (от 01 до 13).
  • 9 — толщина покрытия в микронах, мкм
  • ГОСТ 7798-70 — тип и номер стандарта на геометрические параметры и конструкцию болта.

Винт ВМ16-6gx45.45Н.40Х.05 ГОСТ 1482-84

  • Винт ― название крепёжной детали;
  • В ― класс точности винта;
  • 1 ― исполнение винта;
  • М ― вид резьбы;
  • 16 ― номинальный диаметр резьбы винта в миллиметрах, мм;
  • 2 ― шаг резьбы винта;
  • 6g ― поле допуска резьбы;
  • 45 ― длина винта в миллиметрах, мм;
  • 45Н ― класс прочности винта установочного;

Параметр

Значение параметра для винтов класс прочности

14H

22H

33H

45H

Твердость по:



Викерсу HV

От 140 до 290

От 220 до 300

От 330 до 440

От 450 до 560

Бринеллю НВ

От 133 до 276

От 209 до 285

От 314 до 418

Роквеллу:



HRB

От 75 до 105

Не менее 95

HRC3

Не более 30

От 33 до 44

От 45 до 53

Марка стали

10, 20, 30, 35, 45

35, 45, 35Х, 38ХА

35, 45, 40ХН2МА

45, 40Х, 45Х, 35Х, 38ХА, 40ХН, 40ХН2МА

  • 40Х ― указание марки стали винта;
  • 05 ― цифровое обозначение вида покрытия;
  • ГОСТ 1482-84 ― тип и номер стандарта на конструкцию и геометрические параметры винта.

Гайка 2М10х1LH-6Н.32.079 ГОСТ 5927-70

  • Гайка ― название крепёжной детали;
  • А ― класс точности гайки. В ГОСТ 5927-70 гайки не могут быть другого класса точности, кроме А;
  • 2 ― исполнение гайки;
  • М ― вид резьбы;
  • 10 ― номинальный диаметр резьбы гайки в миллиметрах, мм;
  • 1 ― шаг резьбы гайки;
  • LH ― обозначение направления нарезки резьбы;
  •  ― поле допуска резьбы;
  • 32 ― указание группы материала гайки ― в данном случае латунь Л63 ― группа 32;
  • 07 ― цифровое обозначение вида покрытия;
  • 9 ― толщина покрытия в микронах, мкм;
  • ГОСТ 5927-70 ― тип и номер стандарта на конструкцию и геометрические параметры гайки.

Шпилька 2М24х1,5LH-6gx220.

109.45.029 ГОСТ 22032-76

Шпилька ― название крепёжной детали;

  • В ― класс точности шпильки. ГОСТ 22032-76  подразумевает, что шпильки данного стандарта не могут быть другого класса точности, кроме В;
  • 2 ― исполнение шпильки;
  • М ― вид резьбы;
  • 24 ― номинальный диаметр резьбы шпильки в миллиметрах, мм;
  • 1,5 ― шаг резьбы шпильки;
  • LH ― обозначение направления нарезки резьбы;
  • 6g ― поле допуска резьбы;
  • 220 ― длина шпильки в миллиметрах, мм;
  • 109 ― класс прочности шпильки;
  • 45 ― указание марки стали шпильки;
  • 02 ― цифровое обозначение вида покрытия;
  • 9 ― толщина покрытия в микронах, мкм;
  • ГОСТ 22032-76 ― тип и номер стандарта на конструкцию и геометрические параметры шпильки.

Надеемся, что сейчас вам стало значительно легче подобрать крепеж для вашего автомобиля МАЗ.

Заказать крепеж МАЗ — болты, гайки, шпильки, винты вы можете у нас на сайте. Пишите нам в чат, звоните по телефонам по телефонам:

8 (017) 300-94-00,  8 (017) 300-95-00, отправляйте письма на [email protected].

Приятных покупок!

« Балансир МАЗ

ПГУ 8250.16.09.200 — усилитель пневмогидравлический »

Крепежные детали на чертеже

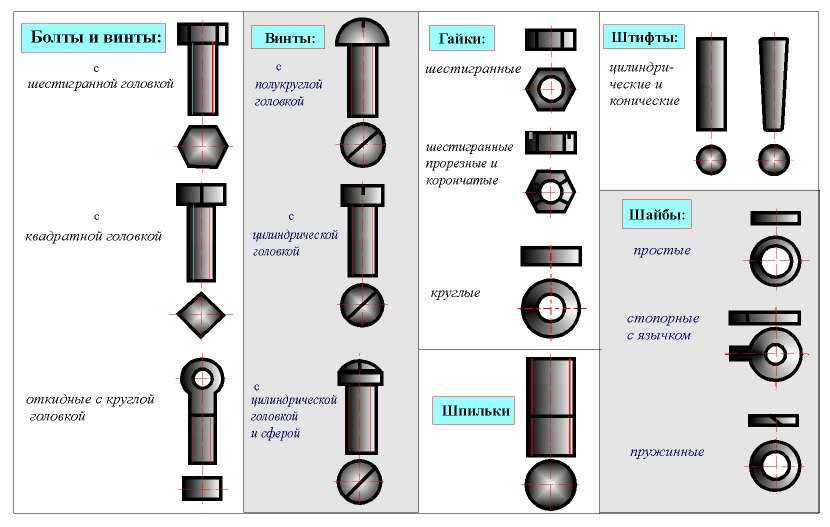

Наиболее распространенными крепежными деталями являются шпильки, болты, винты и гайки.

Шпильки чистые.

Шпилька представляет собой цилиндрический стержень, на одном конце которого имеется резьба для ввинчивания шпильки в тело детали, а на другом – резьба для навинчивания гайки. Чистые шпильки изготовляют из чистотянутого калиброванного металла с метрическими резьбами. Шпильки с дюймовой резьбой могут применяться лишь в качестве запасных деталей и не должны применяться при проектировании новых изделий. По виду шпильки разделяются на два типа: без проточки, условно обозначаемые буквой А, и с проточкой, обозначаемые буквой Б.

В зависимости от глубины завинчивания шпильки в тело детали различают: шпильки типа I с глубиной завинчивания, равной 1,35 диаметра, и шпильки типа II с глубиной завинчивания, равной 1 диаметру.
В зависимости от длины нарезанной части под гайку шпильки условно обозначают: под обыкновенную гайку буквой О, под корончатую или обыкновенную с прошплинтовкой – К. Чистые шпильки изготовляются из автоматной стали по ГОСТ 1414-54, а также из стали по ГОСТам: 1050-60, 4543-61 и 535-58. В таблице № 12 и таблице № 13 и на (фиг. 448) приведены основные размеры шпилек.

Примеры условных обозначений: Шпилька М10 X 60А10 ОСТ 20001-38 – шпилька с основной метрической резьбой диаметром 10 мм, длиной t = 60 мм, без проточки, с глубиной завинчивания 1,35 d под гайку обыкновенную.

Шпилька 3/8” X 60Б11К ОСТ 20001-38 – шпилька с дюймовой резьбой диаметром 3/8“, длиной t – 60 мм, с проточкой и глубиной завинчивания  1b под гайку корончатую.

 Болты.

Болт представляет собой цилиндрический стержень, на одном конце которого имеется головка, а на другом – резьба, выполненная способом накатки или нарезки. Головка болта может быть шестигранная (449, а), сферическая (449, б) или коническая (449, в).



Шестигранная головка (наиболее распространенная) представляет собой шестигранную правильную призму с одной фаской, снятой обтачиванием головки по конической поверхности под углом 30° к плоскости головки с целью предохранить углы от повреждений. По степени точности изготовления болты разделяются на болты нормальной точности и повышенной точности. В таблице 14 и на (фиг. 450) приведены основные размеры болтов с шестигранной головкой повышенной точности.


Примеры условных обозначений: Болт М10 X 50 ГОСТ 7805-62 – болт с метрической резьбой с крупным шагом диаметром 10 мм, длиной 50 мм, 3-го класса точности (исполнение I (3-й класс точности и исполнение I в условном обозначении не указываются. )). Болт II М12 X 1,25 X 75 кл. 2 ГОСТ 7805-62 – болт с метрической резьбой с мелким шагом (1,25 мм) диаметром 12 мм, длиной 75 мм, 2-го класса точности (исполнение II).

Винты.

Винт представляет собой стержень с головкой и резьбой. Винты применяются для соединения деталей. Винты, изготовляемые резанием, называются точеными, а штамповкой и с накатанной резьбой, называются накатанными. Форма головки винта зависит от его назначения. Различают винты с головкой под отвертку (451, а) и под ключ (451, б).


В таблице 15 приведено несколько видов винтов с указанием основных размеров.


Примеры условного обозначения: Винт М12 X 30 кл. 2 ГОСТ 1491-62; Винт М12 X 28 ГОСТ 1476-58; Винт М8 X 30 ГОСТ 1482-58.

Гайки.

Гайки представляют собой правильные шестиугольные призмы с нарезанным отверстием (фиг. 452), у которых с одного или с двух оснований сняты конические фаски.



Если на шестигранной гайке прострагивается для шплинта канавка, гайка называется прорезной. Шестигранная гайка, имеющая цилиндрический выступ с канавками для шплинтов, называется корончатой. Гайки в зависимости от характера обработки поверхности бывают нормальной и повышенной точности. Кроме шестигранных, изготовляются круглые гайки с прорезями для ключа (453, а), а также фасонные гайки – барашки для завертывания без ключа (453, б).

Болты, винты и гайки изготовляются из стали следующих марок: Ст. 3, Ст. 4 и Ст. 5 – по ГОСТ 380-60; сталь 10, 15, 20, 25, 30 и 35 – по ГОСТ 1050-60; 35Х, 40Х и 45Х – по ГОСТ 4543-61; автоматная сталь А12, А20 и А30 – по ГОСТ 1414-54. В таблице 16 и на фигуре 454 даны размеры шестигранных гаек повышенной точности.



Пример условного обозначения: Гайки М16 кл. 2 ГОСТ 5927-62.

Шайбы.

Шайбы применяются для предохранения поверхности деталей от повреждения и для устранения самоотвинчивания болтов, винтов и гаек. Наиболее широко применяются шайбы чистые и черные. Чистыми шайбами называются точеные, черными – штампованные.


Шайбы изготовляются из стали следующих марок: Ст. 0, Ст. 1, Ст. 2, Ст. 3 и Ст. 4 – по ГОСТ 380-60; Сталь 08, 10, 15, 20, 25, 30, 35 и 40 — по ГОСТ 1050-60; А12 – по ГОСТ 1414-54. В тех случаях, когда выполняются чертежи чистых и черных шайб, по которым эти шайбы не будут изготовляться, можно вычерчивать их по относительным размерам в зависимости от заданного наружного диаметра резьбы d0 (фиг. 455).

d D s c
d0+1÷3мм 2,2d0 0,15d
0
0,25S


Примеры условных обозначений: Шайба 20 ГОСТ 6957-54; Шайба 20 ГОСТ 6959-54.



Шплинты разводные.

Разводным шплинтом называется двойной стержень, согнутый из куска проволоки специального сечения, служащий для удержания, например гайки от самоотвинчивания при работе машины. Шплинт вставляется в отверстие, находящееся на конце болта или шпильки, а затем концы его разводят. Шплинты разводные должны изготовляться из стальной низкоуглеродистой проволоки стандартных марок стали с содержанием углерода не свыше 0,20%. В таблице 17 и на фигуре 456 приведены размеры разводных шплинтов.

Длина шплинта выбирается в указанных пределах: до 12 мм – через 2 мм; от 15 до 50 мм – через 5 мм и от 50 до 100 мм – через 10 мм.
Пример условного обозначения шплинта с условным диаметром d = 3 мм, длиной t = 15 мм: Шплинт 3 X 15 ГОСТ 397 – 54.
