Коническая резьба — РИНКОМ

Коническая резьба — РИНКОМ

Главная

Статьи

Коническая резьба Коническая резьба

30 июня 2022

Гирин Кирилл

Коническая резьба используется при создании герметичных соединений технической направленности. Она востребована при прокладке гидравлических сетей, водонапорных линий, смазывающих и охлаждающих контуров.

В материале:

• Дюймовая резьба
• Пример обозначения
• Метрическая резьба
• Пример обозначения
• Допуски
• Коническая резьба для труб
• Пример обозначения
• Нарезание конической резьбы

Дюймовая резьба

Коническая дюймовая резьба нарезается согласно стандартам NPT/NPTF. Документация разработана в США, применима к трубам и арматурным элементам.

Рис. 1 Пример конической резьбы NPT/NPTF

ГОСТ 6111-52 на дюймовую коническую резьбу адаптирован под особенности зарубежного стандарта. Он носит название «Резьба коническая дюймовая с углом профиля 60 градусов», содержит исчерпывающие сведения о размерности и эксплуатационных качествах соединений. Документ применяется на всей территории СНГ.

Внешняя и внутренняя коническая резьба содержит трапециевидные зубья, расположенные под заданным углом. Элементы соединения плотно прилегают друг к другу, имеют высокую точность исполнения.

Рис. 2 Схематическое изображение конусной дюймовой резьбы

Американский стандарт содержит подробные таблицы с размерами. Они позволяют подготовить дюймовую резьбу, соответствующую установленным требованиям.

Таблица 1. Параметры резьбовых соединений NPTF

Таблица 2. Параметры резьбовых соединений NPTF

Пример обозначения

Обозначение конической резьбы по ГОСТ предполагает указание размерности в дюймах и сведений о ГОСТе.

Рис. 2а Пример обозначения наружной конической резьбы на чертеже

Рис. 2б Пример обозначения наружной конической резьбы на чертеже

Метрическая резьба

Размерность метрической резьбы конического типа измеряется в миллиметрах, регламентирована ГОСТ 25229-82. Дополнительная информация о работе с внутренней и наружной резьбой содержится в ГОСТ 9150-81.

Рис. 3 Профиль конусной метрической резьбы

На рисунке 3 представлен ряд обозначений:

• d (D) – внешние диаметры наружной и внутренней резьбы;
• d1(D1) – внутренние диаметры наружной и внутренней резьбы;
• d2(D2) – средние диаметры наружной и внутренней резьбы;
• φ – угол конуса;
• φ/2 – угол уклона;
• Р – шаг витков;
• Н – высота витков.

Стандарт регламентирует размерность резьбы. В нем предусмотрена таблица с ключевыми характеристиками соединений.

Таблица 3. Размерность метрической конической резьбы

Рис 4. Схематическое изображение резьбового соединения с параметрами длины

Пример обозначения

Метрическая коническая резьба обозначается следующим образом:

МК20х1,5 LH, где

• М – метрическая резьба;
• К – конический тип;
• 20 – диаметр резьбы в основной плоскости в миллиметрах;
• 1,5 – шаг резьбы;
• LH – направление, в данном случае левое.

Рис 5. Пример обозначения наружной конической резьбы на чертеже

Рис 6. Пример обозначения внутренней конической резьбы на чертеже

Допуски

Стандарт жестко регламентирует осевое смещение. Для наружной резьбы параметр обозначается Δl1, для внутренней – Δl2.

Рис 7. Осевое смещение для конусных метрических соединений

Таблица 4. Осевое смещение для метрической конусной резьбы

Рис 8. Предельное отклонение для конусной метрической резьбы

Таблица 5. Предельное отклонение для метрической конусной резьбы

Коническая резьба для труб

Применение конической трубной резьбы гарантирует надежную фиксацию элементов, работающих под давлением. Узел не требует дополнительной герметизации, сохраняет функционал на протяжении всего срока службы.

Трубная коническая резьба имеет волнообразный профиль. Ее диаметр варьируется от 1/16 до 6 дюймов, количество витков – от 11 до 28. Нарезка резьбы производится по ГОСТ 6211-81. Аналогичным западным стандартом является BSW.

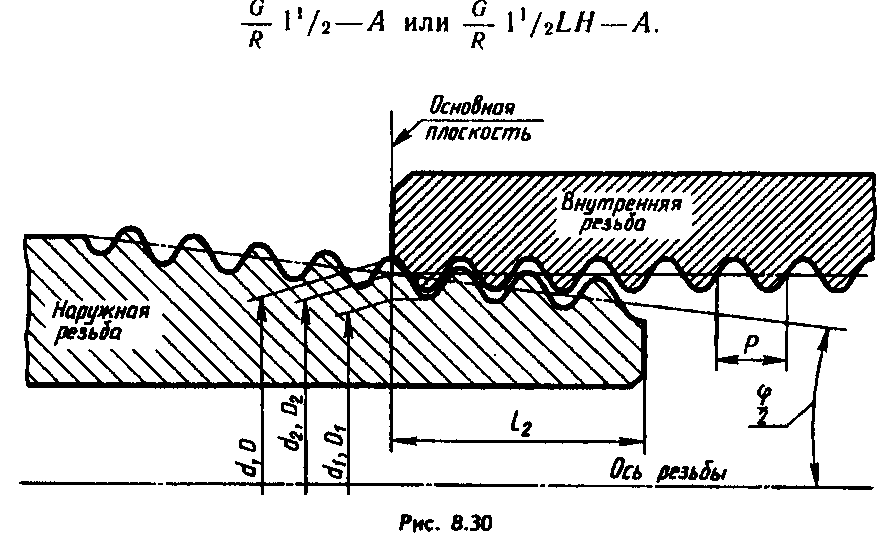

Рис. 9 Коническая трубная резьба

Таблица 6. Параметры конической резьбы для труб

Пример обозначения

Наружная коническая резьба обозначается буквой R, внутренняя – Rc. Рядом с обозначением указывается размерность в дюймах. Для резьбы левого типа добавляется специальная пометка – LH.

Рис. 10 Обозначение конической трубной резьбы

Нарезание конической резьбы

Нарезание конической резьбы возможно ручным и механизированным способом. В первом случае используются плашки и метчики. Инструмент имеет специальный профиль, позволяет создать качественное соединение при использовании подходящей заготовки и соблюдении технологии.

Рис. 11 Метчик для конической резьбы

Рис. 12 Плашка для конической резьбы

Работа в ручном режиме требует должной сосредоточенности и внимания. Она ориентирована на штучное изготовление деталей, не позволяет наладить серийный выпуск.

Механизированный способ подготовки резьбы предполагает применение профильного оборудования. Это обеспечивает высокую повторяемость и точность операций. Современные станки обладают обширными возможностями настройки, способствуют организации слаженного рабочего процесса.

Для приобретения металлорежущего инструмента обратитесь в магазин РИНКОМ. Мы предлагаем качественную продукцию отечественного и зарубежного производства, реализуем сопутствующие товары, востребованные при организации технологических процессов. Изделия поставляются в заводской упаковке, соответствует требованиям отраслевых нормативов.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

9 ноября 2022

Как нарезать резьбу клуппом?

4 октября 2022

Фрезерование уступов и пазов

3 октября 2022

Клупп для нарезания резьбы

31 августа 2022

Автомобильная резьба: разновидности и способы определения

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Коническая трубная резьба: конусная дюймовая труба по ГОСТ 6211 81

Ремонт и соединение труб

Автор temass

Дата
Авг 19, 2016
0
1 590
Поделиться

Классификация резьбовых соединений весьма обширна. Даже если рассматривать отдельный случай, например, трубную нарезку в форме конуса, то и здесь не обойтись без уточнения ее особенностей и типов. Конические резьбы используются достаточно широко, позволяя создавать надежные герметичные соединения без сварки. Их даже называют универсальными, поскольку это единственный тип винтовой нарезки, допускающий подключение к трубам других форм и сечений.

• Facebook
• LiveJournal
• Blogger

Редкая форма резьбы

• Виды и классификация: дюймовая Fanuc и другие
• Коническая резьба и ее применение: внутренняя со стандартным калибором и естественным моментом завинчивания
• Стандарты трубной конической резьбы по гост 6211 81: диаметр и другие размеры
• Обозначения: метчик, чертежи

Виды и классификация: дюймовая Fanuc и другие

По форме поверхности трубы, на которой выполняется резьба, она может быть:

• Цилиндрической – традиционная нарезка на прокате постоянного диаметра;
• Конической – здесь основанием выступает конусная труба, то есть та, у которой наружный диаметр к торцу постепенно уменьшается.

При этом различают внутреннюю и наружную винтовую нарезку в соответствии с ее расположением на стенках. Назначение же может быть только одно: трубная внутренняя коническая резьба, как и наружная, образует крепежно-уплотняющие соединения.

По привязанной системе измерений выпускаются трубы с резьбой двух типов:

• Метрическая (с углом профиля 60º) – наиболее распространенный вид соединений, применяемых в нашей стране при производстве нового оборудования.
• Дюймовая (α=55º), чей наружный диаметр и прочие параметры привязаны к английской системе мер, то есть выражаются в дюймах. Коническая дюймовая резьба отличается тем, что не имеет привязки к шагу нарезки. Вместо этого используется количество витков на единицу длины.

Направление витков может быть правым, реже – левым. Также следует учитывать количество их заходов.

• Facebook
• LiveJournal
• Blogger

• Нормальная

Для диаметров от 1ʺ до 6ʺ чаще используют нарезку в 11 ниток на дюйм.

• Мелкая

Отличается большим количеством витков на единицу длины благодаря сокращенному шагу нарезки. Делается это для сохранения толщины и прочности стенок, максимальной герметичности соединений или тонкой регулировки взаимного расположения деталей.

Для труб диаметром не больше дюйма (½ʺ и ¾ʺ) принимают 14 витков, но возможна нарезка 19 и 28 ниток при d от 1/16ʺ до 3/8ʺ.

• Facebook
• LiveJournal
• Blogger

Все о многоликой трубной конусной резьбе: 5 секретов использования

Классификация резьбовых соединений весьма обширна. Даже если рассматривать отдельный случай, например, трубную нарезку в форме конуса, то и здесь не обойтись без уточнения ее особенностей и типов. Конические резьбы используются достаточно широко, позволяя создавать надежные герметичные соединения без сварки. Их даже называют универсальными, поскольку это единственный тип винтовой нарезки, допускающий подключение к трубам других форм и сечений.

Как обозначаются соединения деталей с резьбой

Все характеристики трубной конической резьбы указаны в ГОСТ 6211–81. Отечественные стандарты совместимы с зарубежными аналогами: ISO R7, DIN 2999, BS 21, JIS B 0203. Обозначается этот вид резьбы английскими буквами R (наружная) и Rc (внутренняя). В ГОСТе описывается профиль, размеры и допуски соединения. Детальный чертеж показывает характерные особенности соединения. Дополнительные приложения регламентируют подготовку деталей для работы. Сводная таблица основных параметров трубной резьбы является основанием для контроля качества и размеров изделия.

Особое внимание уделяется тому, как делается обозначение соединения. Если используется два вида резьбы, то записываются они в виде дроби. Числитель — это внутренняя, знаменатель наружная часть соединения. Например, Rp/R 3/4 LH. Это означает, что резьба левая, номиналом три четверти дюйма, внутренняя цилиндрическая, а наружная коническая трубная. Совмещение разных видов часто используется в ремонтной практике. Так восстанавливают работоспособность сантехнических, газовых приборов. Конусная резьба предпочтительнее там, где нужна надежная герметизация.

Резьба коническая дюймовая с углом профиля 60°.

Дюймовая коническая резьба предназначена для резьбовых соединений топливных, масляных, водяных и воздушных трубопроводов машин и станков. Конические резьбы, применяемые, главным образом , в соединениях труб, ранее стандартизовались на основе дюймовой системы мер. Наибольшее применение получили трубная коническая резьба и коническая дюймовая резьба с углом профиля 60°. В настоящее время в мировой практике все больше распространение получает коническая метрическая резьба, одним из преимуществ которой является возможность получения соединения наружной конической, с внутренней цилиндрической метрической резьбой. Перспективы применения конической дюймовой резьбы с углом профиля 60° весьма ограничены в связи с внедрением конической метрической резьбы.

Существенным недостатком конической дюймовой резьбы является то, что она не имеет согласованной с ней цилиндрической резьбы и, следовательно, не позволяет получить коническо-цилиндрические соединения.

Угол профиля дюймовой конической резьбы равен 60°.

Биссектриса угла профиля перпендикулярна оси трубы.

Шаг резьбы задается числом ниток на 1° и измеряется параллельно оси трубы.

Угол наклона конуса φ/2 равен 1°47′ 24”.

Основная плоскость трубы при свинчивании без натяга совпадает с торцом муфты.

Коническая дюймовая резьба имеет притупление вершины и впадины, притупления витков этой резьбы значительно меньше притуплений метрической крепежной резьбы, что способствует достижению непроницаемости.

Резьба коническая дюймовая с углом профиля 60° изготавливается по ГОСТ 6111-52. Принятый в стандартах номинальный профиль показан на рис. 1

Основные размеры резьбы указаны на рис.2 и в таблице 1.

Допуски размеров конической дюймовой резьбы с углом профиля 60°.

Согласно ГОСТ 6111-52 наружная резьба проверяется по среднему диаметру резьбовым калибром-кольцом по ГОСТ 6485-69. Осевое смещение основной плоскости трубы при этом относительно номинального расположения не должно превышать ±Р (шаг резьбы) рис. 3.

Внутренняя резьба проверяется по среднему диаметру резьбовым калибром-пробкой по ГОСТ 6485-69. Осевое смещение основной плоскости муфты относительно номинального расположения не должно превышать ±Р (шаг резьбы) рис.4.

Разность размеров l1 и l2 должна быть не менее указанных в таблице 1 номинальных размеров l1 и l2.

Отклонение расстояний вершин и впадин резьбы трубки и муфты от линии среднего диаметра резьбы (dh2 и dh3) рис.5, не должны превышать значений указанных в таблице 2.

Отклонение половины угла профиля, угла уклона (φ/2) и отклонения по шагу резьбы (отклонения расстояний между любыми витками) не должно превышать значений указанных в таблице 3.

Пример условного обозначения конической резьбы 1/8” : К 3/4” ГОСТ 6111-52.

Контроль конической дюймовой резьбы.

Средний диаметр наружной конической резьбы измеряется на универсальном микроскопе теневым способом или с помощью ножей.

При измерении среднего диаметра калибр-пробку устанавливают на центрах микроскопа так, чтобы меньший торец находился справа. Визируют меньший торец по измерительному ножу и измеряют расстояние L1 от торца до вершины одного из витков, который визируется по сторонам профиля. Измеряют средний диаметр по правым и левым сторонам профиля этого витка. Размер среднего диаметра резьбы на расстоянии L1 от меньшего торца (dсрL1) подсчитывается по формуле (1).

где F-поправка, определяемая по формуле (2),

где К-конусность; &phi – угол уклона; α-угол профиля резьбы; S-шаг резьбы. Средний диаметр в основной плоскости находится по формуле (3).

где L-расстояние от большого торца до меньшего (действительная высота калибра) в мм; а-расстояние от большого торца до основной плоскости в мм. Конусность определяется по формуле (4)

где dсрL2 и dсрL1 – два диаметра на расстоянии L2 и L1 от меньшего торца. Овальность резьбы по среднему диаметру определяется разностью его значений в основной плоскости, измеренных в двух положениях с поворотом резьбы на 90°.

Калибры пробки конических резьб измеряются также методом проволочек рисунок 5. На пинольную трубку 5 горизонтального оптимитра или измерительной машины устанавливается наконечник типа НГЛ-3, а на трубку оптимитра 1 – наконечник типа НГП-8. На столике прибора на брусок-подкладку 3 высотой 15-20 мм укладывают блок концевых мер 2, по которому устанавливают прибор на нуль. Размер блока подсчитывается по формуле (5).

где dсрL1 – средний диаметр на расстоянии L1 от меньшего торца;

где dп – диаметр проволочки в мм, определяемый по формуле 7

Где S – шаг резьбы; α/2 – половина угла профиля.

На блок концевых мер 2 калибр устанавливают меньшим торцом. Столик прибора 4, устанавливают по блоку концевых мер, опускают так, чтобы против измерительных наконечников оказалась первая из впадин, отмеченных заранее риской (размер от этой впадины до торца должен быть предварительно измерен на универсальном микроскопе). Во впадину резьбы вкладывают проволочку и с противоположной стороны во впадину, расположенную выше отмеченной, вторую проволочку. Измеряется размер P2. Затем вторую проволочку перекладывают в соседнюю нижнюю впадину и измеряют размер Р1. Средний диаметр резьбы на расстоянии L1 от меньшего торца подсчитывается по формуле 8.

Средний диаметр в основной плоскости подсчитывается по формуле 3.

Шаг конических резьб у калибров-пробок измеряют на универсальном микроскопе теневым способом или с помощью ножей. Измерения производят параллельно оси резьбы. Калибр устанавливают на центрах микроскопа. В случае измерения теневым способом перекрестие окулярной сетки накладывают на вершину изображения витка резьбы. Это достигается последовательным наложением центральной штриховой линии (при повороте окулярной пластины) на обе стороны профиля витка.

Если штриховая линия при повороте окулярной сетки накладывается без просвета на обе боковые стороны профиля, то это означает, что перекрестие сетки совмещено с вершиной угла профиля резьбы. Проделав эту операцию на двух витках и сняв при этом отсчеты по продольной шкале микроскопа, подсчитывают значение шага как разность этих отсчетов.

Для исключения влияния перекоса резьбы относительно оси, измерения производят по правым и левым сторонам профиля и берут среднее арифметическое.

Угол профиля резьбы измеряют обычно одновременно с измерением шага теневым способом или с помощью ножей.

В заключении необходимо отметить, что применение резьбы по ГОСТ 6111-52, обязательно для изделий, на которые установлены стандарты, предусматривающие соединения с этой резьбой. Во всех других случаях допускается применение трубной конической резьбы.

Если у Вас есть вопросы можно задать их ЗДЕСЬ.

Список последних статей.

Автор: Саляхутдинов Роман

“БОСК 8.0”

Познай Все Cекреты КОМПАС-3D

• Более 100 наглядных видеоуроков;
• Возможность быстрее стать опытным специалистом КОМПАС-3D;
• Умение проектировать 3D изделия (деталей и сборок) любой степени сложности;
• Гарантии доставки и возврата.

>> Читать Полное Описание

Автор: Саляхутдинов Роман “БОСК 5. 0” Новый Видеокурс. “Твердотельное и Поверхностное Моделирование в КОМПАС-3D” Большая свобода в обращении с поверхностями; Возможность формирования таких форм, которые при твердотельном моделировании представить невозможно; Новый уровень моделирования; Гарантии доставки и возврата. >> Читать Полное Описание Автор: Саляхутдинов Роман “Эффективная работа в SolidWorks” Видеокурс. “Эффективная работа в SolidWorks” поможет Вам: Многократно сократить временя на освоение программы; Научит проектировать 3D изделия (деталей и сборок) любой степени сложности; создавать конструкторскую документацию; проводить инженерный анализ. Поможет быстрее стать грамотным специалистом; Гарантии доставки и возврата. >> Читать Полное Описание

Обозначение на чертежах

В связи с тем, что при применении трубной конической резьбы могут использоваться различные типы таких спаек, то должным образом необходимо знать размеры. Согласно ГОСТ 6111-52 размеры обозначаются дробью, где знаменатель, это внешний диаметр, а числитель его внутренний диаметр.

Обозначения трубной конусной резьбы на чертеже представлены такими буквами, как:

1. R – обозначение конической резьбы с наружным резьблением.
2. Rc – указывается конические внутренние пазы.
3. Rр – внутренняя резьба цилиндрического профиля.
4. LН – нарезка с левой спиралью.
5. RH – с правой спиралью.
6. МК – метрическая конусовидная.
7. М – метрическая.
8. К – коническая дюймовая резьба.
9. Трубная коническая резьба – К труб ½ ГОСТ 6211-69.
10. С укороченным профилем – К труб ½ укор ГОСТ6211-69.
11. Укороченная коническая с повышенной точностью – К труб ¾ пов. точ. ГОСТ 6211-69.

Коническая трубная резьба

Ответственные узлы конструкций, механизмов имеют повышенные требования по обеспечению герметичности. Для этой цели используется коническая трубная резьба. Применение такого вида соединения гарантирует необходимую герметичность при сборке трубопроводов высокого давления, механизмов гидравлики. Выполняется такая резьба с помощью специальных инструментов, обеспечивающих нужный угол конуса, форму профиля. При соединении деталей обеспечивается более плотное их прилегание. Конические резьбовые соединения встречаются и в бытовых сантехнических приборах, системах водоснабжения и газовых коммуникациях.

Способы нарезки конической трубной резьбы

В отличие от стандартной цилиндрической резьбы, где диаметр одинаков на протяжении всей длины детали, коническая делается с учетом особенностей соединения. Выполняют ее на станках, допускающих движение суппорта под заданным углом, либо с помощью слесарных приспособлений: плашек и метчиков. При нарезании конических резьб важно точно соблюдать направление движения и положение инструмента. Контролируют процесс с помощью угольника. Отклонения серьезно ухудшают качество и резьбу уже нельзя использовать в ответственных соединениях. Рабочий инструмент может состоять из комплекта метчиков, плашек с указанными на них номерами.

Как нарезать резьбу самостоятельно? Прежде всего необходимо надежно зафиксировать деталь в тиски с таким расчетом, чтобы обеспечить доступ измерительного угольника. Если есть сверлильный станок, то достаточно без перекосов зажать ее. Когда используется дрель, то проконтролировать угол сложнее. Можно воспользоваться дополнительными приспособлениями, например, кондуктором или направляющей муфтой. Особую аккуратность следует проявить при чистовом проходе коническим сверлом или разверткой. Точно выполненное отверстие позволит метчику правильно сделать заход. Когда уклон наружного конуса детали соответствует указанному углу, то плашка легко самоориентируется по нему и резьба получится качественной.

Оборудование для нарезки

В практической деятельности обычному слесарю не часто приходится делать коническую резьбу, если специфика производства не связанна с изготовлением деталей с таким видом соединений. Домашний мастер сталкивается с этой операцией еще реже. Помощником в работе станет таблица определения диаметров.

Размер в дюймах	Диаметр отверстия, мм		Глубина сверления, мм
	dc	do
⅛	8,10	8,57	15
¼	10,80	11,45	20
⅜	14,30	14,95	24
½	17,90	18,63	29
¾	23,35	24,12	31
1	29,35	30,29	37
1¼	37,80	38,95	40
1½	43,70	44,85	42
2	55,25	56,66	44

Наибольший диаметр конуса обозначают do, а наименьший dc. Для облегчения захода инструмента делается фаска. В цилиндрическом отверстии сделать метчиком нарезку сложно и долго. Для снижения трудоемкости и ускорения операции используют конические сверла и развертки нужного размера. Если инструмент комплектный, то сначала берут метчик или плашку с номером 1. Это черновая резка. Затем проходят инструментом №2. Иногда в комплекте может быть 3 вида метчиков. В цветных металлах коническая резьба может делаться за один проход, если использовать смазочно-охлаждающие жидкости. Работая со сталью желательно проходить отверстие последовательно всеми метчиками.

На плашках указано направление конуса. Если соответствующего значка нет, или есть непонятная аббревиатура, то нужно ее с обеих сторон замерить штангенциркулем.

Увидеть конус можно и по губкам для внутренних измерений. Достаточно их вставить вовнутрь и будет виден уклон на плашке относительно параллельных губок штангенциркуля. Конусные плашки шире обычных, поскольку они должны полностью перекрывать длину обрабатываемой детали. Работать ими тяжелее. Нагрузка распределяется по всей режущей поверхности, поэтому используют мощный вороток с длинными рукоятками, либо удлиняют их для создания рычага. Обозначается машинная плашка 2684-0015, ручная 2684-0015р. Все характеристики указаны в ГОСТ 6228-80. Метчик имеет аббревиатуру 2680-0016. Технические характеристики описаны в ГОСТ 6227-80.

Конические соединения используется в ответственных узлах, поэтому требования в чистоте обработки поверхности высокие. Добиться ее можно только при использовании качественных смазочно-охлаждающих жидкостей. Выбор составов широк. Но если профессиональных материалов под рукой нет, то в домашних условиях можно для работы использовать животный жир. По своим характеристикам он отлично подходит для этой цели. Многие опытные мастера часто его используют в своей практике. Он гарантирует хорошее скольжение, качественную резку металла без сколов.

Режущий инструмент изготовляется из инструментальных, быстрорежущих сталей. В ГОСТе указан рекомендуемый ресурс плашек и метчиков. Рассчитывается он для инструмента из сплава Р6М5 по заготовкам из стали 45. Плашка должна гарантированно выполнить обработку от 125 (более 1 дюйма) до 225 (менее дюйма) наружных резьб, соответствующих требованиям ГОСТ. Соответственно, если в работе используются более прочные сплавы деталей, то ресурс уменьшается. Для проверки качества обработки, геометрических размеров и соответствия профилю используются специальные шаблоны — калибры. Такие же приспособления применяются при заточке резцов для токарных станков.

Коническая резьба

Конической называется трубная резьба с диаметрами — внутренним, внешним и средним — уменьшающимся к концу резьбы. Конец трубы с нарезанной резьбой представляет собой в профиль не цилиндр, а конус.

Основных применения у такой резьбы два.

• В случае изношенной или частично сорванной внутренней резьбы резьбового соединения, которое не может быть в силу каких-либо причин заменено полностью. Коническая резьба с чуть большим максимальным диаметром может обеспечить на какое-то время герметичность соединения.

Совет: этот метод применяется лишь в качестве временной полумеры. Пример — когда зимой нужно срочно запустить систему отопления, не вызвав ее разморозку. При первой возможности соединение должно быть заменено полностью.

Глава государства предостерегает

• По тексту ГОСТ 6211 81 резьба трубная коническая используется в случае, когда нужно обеспечить герметичность трубопровода, находящегося под очень большим давлением. Типичный случай — гидравлические системы, приводящие в действие тяжелую технику.

Стандарты

Упомянем и существующие стандарты.

1. Резьба трубная коническая ГОСТ 6211 81 должна обладать профилем с углом 55 градусов. Ее вершины и впадины, как и у цилиндрической трубной резьбы, обязательно скругляются.

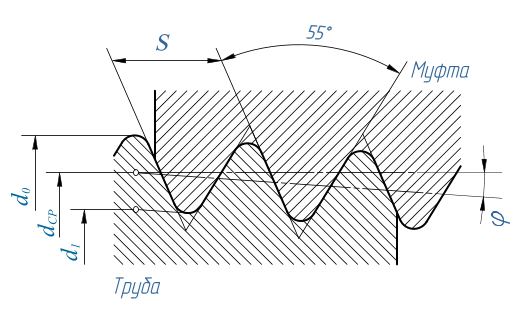

Здесь отлично виден профиль резьбы

1. По ГОСТ резьба коническая трубная различается шагом резьбы, причем для каждого диаметра характерен свой шаг. Под шагом понимается количество витков на один дюйм.
2. Трубная коническая резьба ГОСТ 6211 81 имеет, независимо от диаметра, фиксированный угол, на который поверхность конуса отклоняется от оси трубы. Он берется равным 1°47’24». Это соответствует уклону 1:16.
3. Диаметр труб, для которых используются конические резьбы, ограничен шестью дюймами. Для труб большего диаметра используется сварка или фланцевые соединения.
4. По тексту ГОСТ резьба трубная коническая должна обладать фиксированным соотношением среднего, внешнего и внутреннего диаметра с длиной резьбы. При этом разделяются рабочая и полная длина наружной резьбы. Однако допустимы и резьбы меньшей длины. При этом соотношение рабочей длины резьбы к полной длине, которую имеет наружная резьба коническая трубная ГОСТ регламентирует жестко. Логично, в общем — резьбовое соединение, которое держится лишь на двух-трех крайних нитках, может обеспечить герметичность, но явно не будет обладать достаточной прочностью.
5. Обозначение трубной конической резьбы тоже определяется ГОСТом. Туда входит буква R, собственно, и обозначающая, что мы имеем дело с наружной конической трубной резьбой, и размер резьбы. Левые резьбы, как и в случае цилиндрических резьбовых соединений, помечаются буквами LH. Внутренняя коническая резьба помечается буквой Rc, внутренняя цилиндрическая — Rp. При чем здесь цилиндрическая? Дело в том, что часто наружные конические резьбы используются в паре именно с цилиндрическими внутренними соответствующего шага.

Коническая трубная резьба: применение и стандарты

В домашних водопроводах сейчас встретить привычные стальные трубы можно разве что там, где капитальный ремонт не делался десятилетиями. Из области бытового применения они вытеснены металлопластиковыми и полипропиленовыми трубами.

С появлением последних с их абсолютной герметизацией соединений из стальной трубы практически перестали делать и стояки, и разнообразные розливы отопительных и водопроводных систем.

Канонический образец того, о чем написана эта статья

Однако там, где нужна повышенная механическая прочность, традиции остаются в силе.

Основных причин для применения традиционного материала сейчас можно назвать две:

• Внешние механические воздействия.
• Высокое давление трубопровода.

Там, где водопровод проходит, к примеру, на небольшой глубине под грунтовой дорогой, его будет разумным сделать именно стальным. Полипропиленовая труба может быть просто расплющена весом проезжающего грузовика.

Здесь явно не последовали этому правилу

В некоторых местах использование для соединения канализационных или водопроводных труб сварки является невозможным либо нежелательным. Причиной может стать неудобство доступа или взрывоопасная внешняя среда.

Определенно, иногда лучше обойтись без сварки

Кроме того, ряд соединений необходимо сделать разборными.

Для соединения труб традиционно используются резьбовые соединения, которые так и называются — трубные. Одна из их ключевых особенностей — сглаженные гребни резьбы — позволяет использовать для обеспечения герметичности таких соединений как быстротвердеющие герметики, так и герметизирующие ленты, и традиционно применяемое в сантехнике органическое волокно — лен.

Параметры конической трубной резьбы

Данный вид соединений обозначается исключительно в дюймах. Указываются значения в целых и дробных частях. Профиль конической трубной резьба отличается от стандартного дюймового аналога. Угол при вершине составляет 55° в первом случае и 60° во втором. В отдельных случаях допускается соединения обоих видов. Условия определены в ГОСТ 6211–81. В § 4.7 сказано, что в этом случае можно использовать наружную трубную коническую резьбу совместно с цилиндрической внутренней. Номинальные значения должны совпадать. Например, диаметр 1½ должен быть одинаковым у обеих деталей. Внутренняя трубная дюймовая коническая резьба не соединяется наружным цилиндрическим элементом.

Если в обозначении стоят буквы LH, то значит направление вращения левое. Конусность — 1° 47′ 24″. Это значение дает соотношение длины резьбы к разнице диаметров как 1:16.

Этот параметр одинаков для всех видов конической трубной резьбы, а вот шаг существенно отличается. Исторически принято измерять его в количестве ниток на дюйм. Но в процессе эволюции производства некоторые значения не соответствуют указанным данным. Поэтому вся дюймовая резьба сегодня имеет расшифровку в привычных европейских стандартах. Метрическая система измерения гораздо удобнее в работе.

Основное руководство по типам резьбы

Резьба различается по многим параметрам. Далее мы объясним основы резьбы. Вы также можете проверить наш раздел часто задаваемых вопросов для темы.

M – резьба ISO (метрическая)

NPT – трубная резьба

G/R/RP – резьба Withworth (BSPP/BSPT)

UNC / UNF – унифицированная национальная резьба

Другой тип резьбы

Тип резьбы – Коэффициент преобразования

Часто задаваемые вопросы (Основы резьбы)

Основы резьбы

Пол

Каждую согласованную пару резьб, наружную и внутреннюю, можно описать как мужскую и женскую. Например, винт имеет наружную резьбу, а соответствующее отверстие имеет внутреннюю резьбу.

Рукоятка

Спираль нити закручивается в одном из двух возможных направлений. Большинство резьб ориентировано таким образом, что элемент с резьбой, если смотреть с точки зрения на оси, проходящей через центр спирали, удаляется от наблюдателя, когда он поворачивается по часовой стрелке, и движется к наблюдателю, когда он поворачивается против часовой стрелки. по часовой стрелке.

По соглашению правосторонность является левосторонностью резьбы по умолчанию. Поэтому большинство резьбовых деталей и крепежных изделий имеют правую резьбу.

Конструкция

Тип резьбы можно определить по следующим характеристикам: параллельная и коническая конструкция (см. изображения справа).

Шаг/TPI

Шаг – это расстояние от вершины одной резьбы до следующей в миллиметрах (мм).
TPI (количество витков на дюйм) используется для дюймовой резьбы.

Диаметр

Главный диаметр определяется кончиками резьбы.
Внутренний диаметр определяется по канавке резьбы.
Делительный диаметр — это расстояние между вершинами двух противоположных сторон или длина центральной линии профиля.

Угол

Угол между боковыми сторонами резьбы и линией, перпендикулярной к оси винта. Конические резьбы имеют угол конусности. Это угол между конусом и центральной осью трубы.

Гребень / корень

Самая внешняя часть нити называется «гребень», самая внутренняя часть нити называется «корень».

M – Резьба Iso (метрическая)

См. таблицу

M Крупная резьба ISO 724 (DIN 13-1)
M Мелкая резьба ISO 724 (DIN 13-2 до 11)

NPT2 – Трубная резьба1

Посмотреть таблицу

NPT ANSI B1.20.1
NPTF ANSI B1.20.3

G/R/RP — резьба Витворта (BSPP/BSPT)

См. таблицу

G = BSPP ISO 228 (DIN 259)
R/Rp/Rc = BSPT ISO 7 (DIN 2999 заменен EN10226)

UNC/UNF – Унифицированная национальная резьба

См.58 таблицу

7

UNC ANSI B1. 1
UNF ASNI B1.1

Чертежи других резьб

Коэффициент пересчета

Скачать документ о типах резьбы

Скачать!

Пожалуйста, войдите в систему, чтобы скачать документ “Типы резьбы”!

Еще нет учетной записи? Нажмите здесь, чтобы создать новую учетную запись!

Основы нити

• Пол
• ручка
• Дизайн
• PAINGE / TPI
• Диаметр
• Угол
• ГРЕД / КОРНА
• УГОЛ
• CREST / CORE
• Угол
• / КРЕСТА / КОРНА
• УГОЛ
• / КОРНА
• . )
• NPT — трубная резьба
• G/R/Rp — резьба Витворта (BSPP/BSPT)
• UNC/UNF — унифицированная национальная резьба
• Extra: Comparison sheet (M – BSPP – BSPT – NPT – UNC – UNF)

Thread Seal Types

• Conversion factor
• Other threads

Frequently asked questions

• How to identify thread типы?
• Что означает NPTF: Женский, штраф или топливо?
• Какая внутренняя резьба коническая/коническая?
• В чем разница между резьбой G (BSPP) и резьбой R (BSPT)?
• Можно ли использовать уплотнительное кольцо с резьбой NPT?
• Совместимы ли трубные резьбы NPT и BSP?
• Что такое истирание винта/гайки и как его избежать?
• Какой метод уплотнения рекомендуется при установке фитинга из ПА/ПВДФ с наружной конической резьбой в металлический аналог?
• Какая резьба у фитинга JIC?

Резьба, обычно используемая в трубопроводах

Стандарты трубной резьбы.

Рекламные ссылки

Стандарты резьбы

Большинство трубных резьб изготавливается в соответствии с национальными или отраслевыми стандартами, описывающими форму резьбы – угол резьбы, шаг и диаметр. Общие стандарты

• ANSI/ASME B1.1-1989, унифицированная дюймовая резьба (формы резьбы UN и UNR)
• ANSI/ASME B1.20.1-1983 (R1992), трубная резьба общего назначения (дюймы) Трубная резьба для труб и фитингов — параллельная внутренняя резьба и коническая наружная резьба
• ISO 724 Метрическая резьба общего назначения ISO — основные размеры

TPI/шаг

винтовая и трубная резьба. Для метрических винтовых резьб шаг относится к расстоянию между резьбами.

Трубная резьба

Общие стандарты трубной резьбы в США:

• NPT — американский стандарт трубной конической резьбы (также известный как ANSI/ASME B1.20.1) Стандартная коническая трубная резьба для перил

• NPS — американский национальный стандарт с прямой трубной резьбой
• NPSC — американский стандарт с прямой соединительной трубной резьбой
• NPSM — американский стандарт с прямой механической трубной резьбой
• NPSL — американский стандарт с прямой трубной резьбой с контргайкой

Другие распространенные стандарты трубной резьбы

• Коническая трубная резьба ISO 7 — также известная как DIN 2999, BSP 21, JIS B0203
• ISO 228 Параллельная трубная резьба — эквивалентно DIN ISO 228/1, BSP PL, JIS B0202, G 1/8 и G 1/4 и т. д.
• BS 21 BSP Трубная резьба по британскому стандарту — Whitworth (снято)

Подробнее о стандартах, применяемых для трубной резьбы.

Рекламные ссылки

Связанные темы

Связанные документы

Engineering ToolBox — Расширение SketchUp — 3D-моделирование в режиме онлайн!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.

Реклама в ToolBox

Если вы хотите продвигать свои товары или услуги в Engineering ToolBox – используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.

Citation

Эту страницу можно цитировать как

• Engineering ToolBox, (2004).
