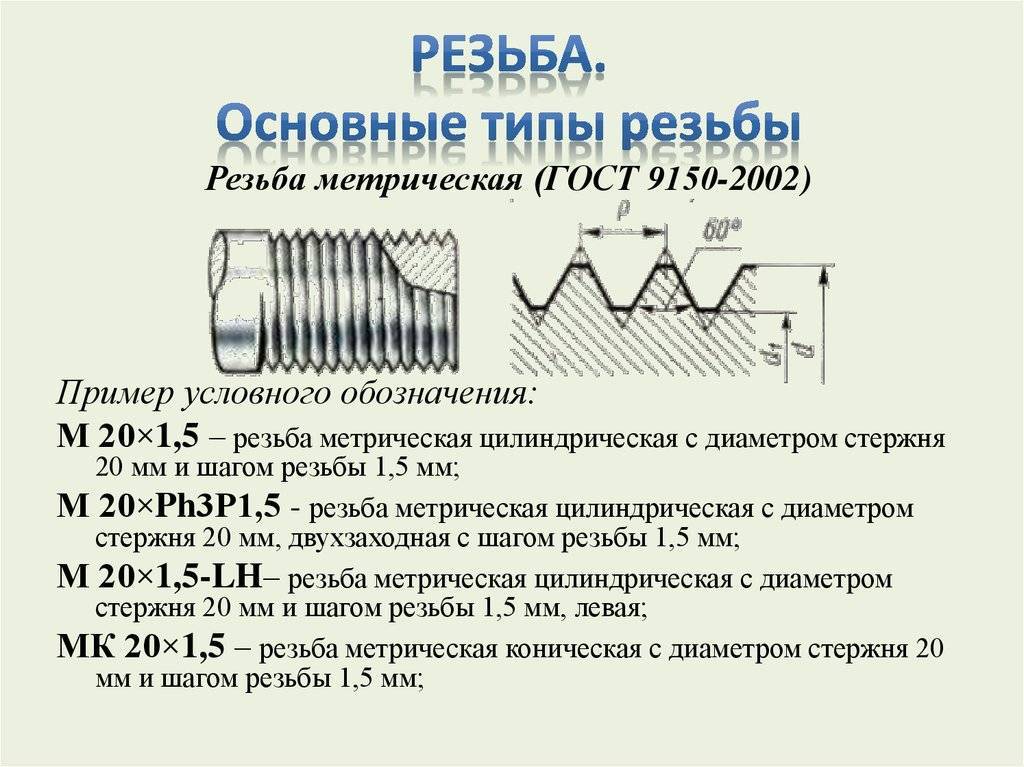

Обозначение метрической резьбы на чертежах:

резьба метрическая, правая, однозаходная, наружный диаметр 12 мм, шаг крупный:

М12;

резьба метрическая, правая, однозаходная, шаг мелким (1 мм), наружный диаметр 20 мм:

М20х1;

резьба метрическая, двухзаходная, левая, наружный диаметр 24 мм, шаг 1,5 мм:

М24хЗ(Р1,5)LH

Трубная цилиндрическая резьба применяется для соединения труб, арматуры, трубопроводов.

Профиль трубной цилиндрической резьбы, её основные размеры и допуски назначают по ГОСТ 6357-81. Эту резьбу применяют в диапазоне от 1/16 до 6 дюймов при числе шагов (ниток) на 1 дюйм от 28 до 11.

Номинальный диаметр трубной резьбы условно отнесен к внутреннему диаметру трубы.

Профиль трубной цилиндрической резьбы треугольный и вы­полняется с закруглениями. Закругленный профиль особенно необходим при повышенных требованиях к плотности (непроницаемости) трубного соединения (особенно,когда соединяется цилиндрическая резьба муфты с конической резьбой трубы). При таком виде соединения отпадает надобность в уплотнениях.

Обозначение трубной цилиндрической резьбы с условным диаметром трубы 1 ½ дюйма:

G1 ½ .

Для придания большой плотности соединения без каких-либо уплотнений используют конические резьбы. Они могут быть с углом профиля 55° (трубная коническая по ГОСТ 6211-81, выполняется с закругленной вершиной профиля) и 60° (коническая дюймовая резьба (плоскорезная) по ГОСТ 6111-52*). Конусность 1:16.

Конические резьбы применяются при соединении топливных, масляных, водяных и воздушных трубопроводов машин и станков (для диаметров от 1/16 до 6 дюймов).

Обозначение трубной конической резьбы по ГОСТ 6211-81 с условным диаметром ½ дюйма,:

наружной – R½,

внутренней – Rc½.

Обозначение конической дюймовой резьбы с условным диаметром ½ дюйма:

К½” ГОСТ6111-52*.

Трапецеидальная резьба применяется для передачи движения, т.е. для преобразования вращательного движения гайки в поступательное движение винта (и наоборот) при значительных нагрузках. Благо­даря тому, что профиль левой и правой части одинаков, направление движения безраз­лично, поэтому такие резьбы применяются в реверсивных механизмах. Основное дос­тоинство таких резьб – высокий к.п.д. Угол профиля стандартной резьбы 30°. Резьба стандартизирована для диаметров от 8 до 640 мм. Для каждого диаметра предусмотрены 3 и более шагов.

Резьба бывает однозаходной и многозаходной. Основные размеры трапецеидальной резьбы назначают по ГОСТ 24739-81*.

Пример обозначения левой двухзаходной трапецеидальной резьбы:

Тr40х8(Р4)LH.

Упорная резьба является резьбой грузовой и применяется в тех слу­чаях, когда действующая сила направлена в одну сторону, например, в винтовых дом­кратах. Рабочий профиль резьбы для увеличения к.п.д. принят равным 3°. Зад­ний угол профиля равен 30°, благодаря чему грузовой винт имеет несущую способ­ность выше, чем винт с трапецеидальным профилем. Резьба стандартизирована для диаметров от 10 до 640 мм с шагом от 2 до 24 мм. Основные размеры упорной резьбы выполняют по ГОСТ 10177-82.

Пример обозначения левой двухзаходной упорной резьбы:

S80×20(P10)LH.

Прямоугольная резьба не стандартизирована. Применяют для передачи движения в ходовых винтах и грузовых винтах так как имеет высокий КПД.

Прямоугольная резьба менее проста по сравнению с трапецеидальной и упорной, но трудна в изго­товлении. На чертежах задается всеми конструктивными размерами: наружным и внут­ренним диаметром, шагом, шириной зуба (на стержне) или впадины (в отверстии). При обозначении сведения о числе заходов, а также левом направлении – наносят на линии полки-выноски с добавлением слова «Резьба».

В машиностроении наибольшее применение получили

соединения частей машин и металлоконструкций с помощью специальных типовых (стандартизированных) крепёжных деталей: болтов, винтов, шпилек, гаек и др. Правила изображения и обозначения всех стандартных крепёжных и соединительных деталей на чертежах регламентируются соответствующими стандартами.

Широко применяемые в технике болтовые соединения осуществляются посредством болтов, гаек и шайб.

Примеры обозначения в конструкторских документах крепёжных деталей:

Болт М10 x 75 ГОСТ 7798 – 70

Гайка М10 ГОСТ 5918-73

Шайба 10 ГОСТ 11371-78

Информационно-методический материал по инженерной графике

2. 1.1. ИЗОБРАЖЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖАХ. ГОСТ 2.311-68



Резьбу на чертежах изображают:

а) на стержне (рис. 2.1, 2.2) – сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями – по внутреннему диаметру. Сплошную тонкую линию наносят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы.

На изображениях, полученных проецированием на плоскость, параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы без сбега, а на видах, полученных проецированием на плоскость, перпендикулярную оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную ¾ окружности, разомкнутую в любом месте;





б) в отверстии (рис. 2.3, 2.4)  – сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями – по наружному диаметру на всю длину резьбы без сбега.

На изображениях, полученных проецированием на плоскость, перпендикулярную к оси отверстия, по наружному диаметру резьбы проводят дугу, приблизительно равную ¾ окружности, разомкнутую в любом месте.

Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную к оси стержня или отверстия, не изображают.

Видимую границу резьбы показывают сплошной основной линией, невидимую – штриховой.

При расчете длины резьбы в силу устройства резьбонарезного инструмента (метчика, плашки) или в случае отвода резца следует учитывать участки, определяемые как сбег резьбы (х) и недорез (а), как показано на рис. 2.5. На чертежах резьбу на стержне и в отверстии изображают (и наносят размер длины резьбы), как правило, без сбега (рис. 2.6).





Если требуется изготовить резьбу полного профиля, без сбега, то для вывода резьбообразующего инструмента делают проточку (рис. 2.7 и 2.8).





Для резьбы с нестандартным профилем следует показать профиль одним из способов, представленных на рис. 2.9, 2.10, 2.11.





На разрезах резьбового соединения в изображении на плоскости, параллельной его оси, в отверстии показывают только часть резьбы, которая не закрыта резьбой стержня (рис. 2.12, 2.13).

2.1.2. ОБОЗНАЧЕНИЕ РЕЗЬБЫ

В общем случае в обозначение резьбы входят *:

1.     Буквенный знак резьбы;

2.     Номинальный размер в миллиметрах или дюймах;

3.     Размер шага;

4.     Для многозаходной резьбы – значение хода с указанием шага;

5.     Буквы LH для левой резьбы;

6.      Буквенно-цифровое обозначение поля допуска или буквенное обозначение класса точности;

7.     Цифровое значение или буквенное обозначение длины свинчивания, если она отличается от нормальной.



Условное обозначение метрической резьбы регламентирует ГОСТ 8724-81. Оно состоит из буквы М (символа метрической резьбы), номинального диаметра резьбы, шага и направления резьбы (если она левая). Многозаходные метрические резьбы обозначают (после номинального диаметра) буквами Рh, значением хода резьбы, буквой Р и числовым значением шага. Пример обозначения трехзаходной левой метрической резьбы с номинальным диаметром 24 мм, с шагом 1 мм и значением хода 3 мм: М24Рh4Р1-LH.

Примеры обозначения метрической резьбы и варианты его нанесения на чертеже приведены на рис. 2.14. Варианты нанесения обозначений на рис. 2.14, а и 2.14, в предпочтительней.





Условное обозначения метрической конической резьбы (ГОСТ 25229-82) включает буквенное обозначение (МК), диаметр резьбы в основной плоскости, шаг и направление (если оно левое). Обозначение наносят, как показано на рис. 2.15, 2.16 . Варианты нанесения обозначения на рис. 2.15, а и 2.16, а предпочтительней.





Условное обозначение трубной цилиндрической резьбы регламентирует ГОСТ 6357-81. Оно состоит из буквы G и условного размера – внутреннего диаметра трубы в дюймах. Обозначение наносится на изображение, как показано на рис. 2.17, 2.18. Варианты нанесения обозначения на рис. 2.17, а и 2.18, а предпочтительней.







Условное обозначение трубной конической резьбы (ГОСТ 6211-81) состоит из буквенного обозначения R (наружная резьба) и  (внутренняя резьба), диаметра резьбы в основной плоскости в дюймах (рис. 2.19 и 2.20). Варианты нанесения обозначения на рис. 2.19, а и 2.20, а предпочтительней.





Условное обозначение трапецеидальной резьбы. Обозначение однозаходной трапецеидальной резьбы (ГОСТ 9484-81) состоит из букв Tr, наружного диаметра и шага (рис. 2.21 и 2.22). Варианты нанесения обозначения на рис. 2.21, а и 2.22, а предпочтительней.







Обозначение многозаходной трапецеидальной резьбы (ГОСТ 24739-81) состоит из букв Tr, наружного диаметра, хода и шага (рис. 2.23 и 2.24). Варианты нанесения обозначения на рис. 2.23, а и 2.24, а предпочтительней.







Условное обозначение упорной резьбы (ГОСТ 10177-82) состоит из буквы S, наружного диаметра и шага резьбы: S28×5. Для многозаходной резьбы  обозначение состоит из буквы S, наружного диаметра, хода и шага:S28×10(Р5)LH. Варианты нанесения обозначения на рис. 2.25, а и 2.26, а предпочтительней.







Условное обозначение круглой резьбы для электротехнической арматуры по ГОСТ 28108-89 состоит из букв Е (серия) и наружного диаметра, например, Е27 (рис. 2.27).





Резьба прямоугольная не стандартизованная на чертежах задается всеми конструктивными размерами: наружным и внутренним димаметрами, шагом, шириной зуба. Варианты нанесения размеров резьбы с прямоугольным профилем показаны на рис. 2.28, абв. Рекомендуется показывать в масштабе увеличения профиль данной резьбы и все ее размеры.









* В данном пособии пункты 6, 7 в обозначение резьбы не включены.
