Общие положения оформления чертежей КМД / Чертежи КМД / 3dstroyproekt.ru
Формат чертежей. Деталировочные рабочие чертежи отдельных элементов конструкций, а также монтажные схемы желательно располагать на листах стандартного формата — А1 по ГОСТ 2.301—68.
Линии. При вычерчивании чертежей рекомендуются следующие толщины линий: для рамок чертежей — от 0,6 до 0,8 мм; для основных линий и узлов — от 0,15 до 1 мм в зависимости от масштаба изображения. Чем меньше масштаб, тем линии тоньше; для выносных, осевых и размерных линий — 0,2 мм; для линий разрезов — от 0,6 до 0,8 мм.
Оси здания наносят штрихпунктирными линиями и обозначают: поперечные оси — цифрами, продольные { называемые рядами } — буквами. Цифры и буквы заключают в кружки диаметром 6—9 мм.
Линии чертежа не должны пересекать цифры и надписи.
Для получения линий нужных толщин конструктору необходимо иметь два карандаша разной твердости: один НВ или ТМ — для тонких линий, второй В или 2М — для более толстых линий.
Надписи. Все надписи выполняют нормальным шрифтом. Высоту букв следует согласовывать с назначением надписи и размером отдельных видов и проекций на чертеже. Чертежи выглядят и читаются хорошо при следующей высоте строчных букв: 4 мм — для наименований чертежей и проекций на листах формата Ф1; 2,5 мм — для наименований конструктивных деталей { например, рельс КР-120 } ; 2 мм — для надписей на выносных линиях { например, вертикальные связи } . Заглавные буквы следует делать в 1,5 раза выше строчных.
Размеры. Все размеры на рабочих чертежах и монтажных схемах следует указывать в миллиметрах { только цифрами } и писать над размерными линиями. При малом расстоянии между выносными линиями размеры можно написать несколько в стороне под или над размерной линией. В этом случае от цифры к соответствующему участку размерной линии необходимо дать дополнительную выносную линию. Размерные и выносные линии делают сплошными. В точке пересечения размерных и выносных линий разрешается делать стрелку, жирную точку или засечку.
Точки ставят на средних выносных линиях, если выносные линии расположены близко друг к другу. Размер цифр — 2—3 мм.
Условные обозначения. В целях упрощения изображения конструкций на чертежах применяют ряд условных обозначений.
Прокатные и гнутые профили в сечении имеют сложную форму. Их контурные линии сопрягаются друг с другом с помощью криволинейных участков. На чертежах металлических конструкций ввиду малого размера изображения криволинейные участки контурных линий не вычерчивают и основные контурные линии сопрягают друг с другом непосредственно в точках пересечений. Сечения прокатных профилей, а также сечения элементов, состоящих из нескольких прокатных профилей, соединенных сваркой, болтами или заклепками, — не штрихуют. В таблицах и примечаниях сечение изображают еще более схематично. Каждый элемент сечения, например полку или стенку двутавра, изображают линией. Сечение элемента сопровождается надписью о его размерах. Условные обозначения некоторых профилей показаны в табл.
16.
Таблица 16. Условные обозначения профилей

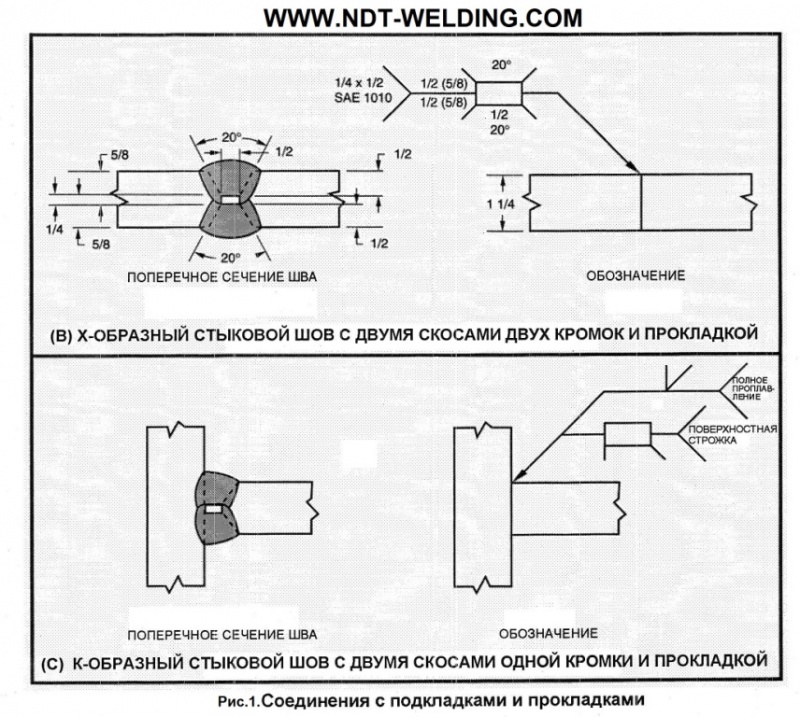

В сварных строительных конструкциях наиболее широко применяют стыковые и угловые швы. На основных проекциях конструкций, изображаемых на чертеже, эти швы обозначают условными знаками { табл. 17 } .
Таблица 17. Условные обозначения сварных швов
Швы, выполняемые на заводе, обозначают короткими черточками длиной 1—1,5 мм, наносимыми на чертеже в месте расположения сварного шва перпендикулярно к его длине. Швы, выполняемые на монтаже, обозначают крестиками.
Угловые швы в соединениях вугол или втавр могут быть как с обеих сторон, так и с одной стороны. Обычно по характеру конструкции четко видно, с какой стороны должны располагаться швы и на чертеже никаких дополнительных указаний о расположении швов не дают. Если в некоторых весьма редких случаях эти указания могут быть необходимы, тогда над условным обозначением шва, обычно рядом с цифрой, указывающей толщину шва, пишут две буквы: дс — дальняя сторона или бс — ближняя сторона.
Ближней стороной конструкции считают ту, которая на рисунке находится ближе к наблюдателю, читающему чертеж.
Обычно в любой сварной конструкции преобладают угловые швы какой-либо одной толщины. Толщину этих швов указывают только в примечаниях к чертежу. Такой порядок позволяет освободить чертеж от многих цифр и сделать его более простым. Толщину всех угловых швов, отличную от основных швов, указывают непосредственно на чертеже цифрой, которую располагают над условным обозначением шва. Иногда бывает необходимо указывать не только толщину шва, но и его длину. В таком случае рядом с цифрой, показывающей толщину шва, через тире пишут длину шва. Если швы прерывистые, то рядом с толщиной шва дробью указывают: в числителе — длину участков швов, а в знаменателе — расстояние между участками шва.
Если форма угловых швов отличается от обычной { с равными катетами и небольшим усилением } , например вогнутая, с разными катетами или обеспечивающая сплошное проплавление стенки балки, то в этом случае необходимо давать специальные эскизы в виде разрезов по швам, характеризующие как форму, так и размеры шва.
Никаких указаний на чертежах о толщине стыковых швов, с какой стороны они должны быть расположены и об их протяженности не дают. В наиболее ответственных строительных конструкциях все стыковые швы заваривают с двух сторон на полную толщину свариваемых деталей и по всей протяженности стыкового соединения.
Поскольку обработка кромок деталей в стыковых соединениях весьма разнообразна, что связано с толщиной свариваемых деталей и со способом сварки, на чертежах следует давать поперечные разрезы по швам с указанием характера и размеров фасок и зазоров между деталями. Если необходима особая, т. е. нестандартная форма внешней части шва, например удаление усиления шва и зачистка его в уровне плоскостей сваренных деталей, на деталях швов следует делать соответствующие указания.
На разрезах по конструкции обозначения швов примерно соответствуют их фактическому очертанию. Сечение монтажных швов на ватмане зачерняют карандашом, а на кальках тушью.
Способ выполнения швов { вручную, полуавтоматически в среде СО2 и т.
п. } , а также сварочные материалы { тип электродов, марки проволоки и флюса } указывают в примечаниях на рабочих чертежах и на схемах.
На основных проекциях каждую точку контактной точечной сварки изображают крестиком. Рядом с крестиком указывают диаметр точки и через тире — расстояние между точками. При большом числе точек в соединении на чертеже изображают несколько точек в начале и в конце соединения и, кроме того, дают размерную линию, на которой указывают расстояние между точками и расстояния nха. Если точка попадает в разрез, то ее изображают короткими черточками на линии соприкосновения деталей { перпендикулярно к ней } на участке расположения точки.
Таблица 18. Условные обозначения отверстий, болтов и заклепок
Условные обозначения отверстий, болтов и заклепок приведены в табл. 18. Вид условных обозначений вполне ясен из таблиц приложения { см. гл. IV } .
В конструкциях одного здания или сооружения в целях удобства их изготовления стараются применять отверстия, а также болты или заклепки какого-либо одного диаметра.
В этом случае их диаметры указывают только в примечаниях к чертежам и схемам, что позволяет освободить чертеж от многих надписей. Если в конструкции кроме отверстий { для болтов или заклепок } основного диаметра применяются и другие, то диаметр массовых отверстий { для болтов или заклепок } указывают в примечаниях, а диаметр других — непосредственно на проекциях конструкции.
В примечаниях к чертежам и схемам указывают также технологию образования отверстий, тип болтов или заклепок и материал, из которого они будут изготовлены.
Далее:
Технологичность конструкций при монтаже
Работа конструктора над чертежом
Онлайн калькуляторы и программы расчета конструкций
Чертеж воздухонагреватель. Лепесток купола
Основные нормативные документы проектирования металлоконструкций
Экономичность конструкций
Соответствие конструктивного решения расчетной схеме
Тематическая подборка для проектирования строительных конструкций
Чертеж подкрановой балки
Чертеж элементы башни из труб
Чертеж бункера
Чертеж блока подкрановых балок
Чертеж стропильной фермы из труб
Несобственные интегралы по неограниченной области
Внесение изменений в чертежи КМД
Огравление $\Rightarrow $
Сварные соединения презентация, доклад
Сварные соединения
Сварное соединение – совокупность деталей, соединенных
между собой с помощью сварки.
Сварной шов – затвердевший после расплавления металл,
соединяющий свариваемые детали.
Швы сварных соединений классифицируются:
а) по виду сварных соединений;
б) по форме поперечного сечения кромок свариваемых деталей;
в) по характеру выполнения шва.
Стыковое – С
Угловое – У
Тавровое – Т
Нахлесточное – Н
С отбортовкой кромки
Без скоса кромки
Со скосом кромки
С двумя симметричными скосами кромки
С двумя несимметричными скосами кромки
С криволинейным скосом кромки
С двумя симметричными криволинейными
скосами кромки
Характер выполнения швов:
односторонний
двусторонний
Различают швы:
непрерывные и прерывистые, при которых сварка выполняется отдельными участками.
В двусторонних прерывистых швах провариваемые участки могут быть расположены в цепном или шахматном порядке.
ГОСТ 2.312-72 Условные изображения и обозначения швов сварных соединений
Устанавливает условные изображения и обозначения швов сварных соединений в конструкторских документах изделий всех отраслей промышленности
1. Изображение швов сварных соединений
1.1. Шов сварного соединения, независимо от способа сварки, условно изображают:
невидимый – штриховой линией.
Видимую одиночную сварную точку, независимо от способа сварки, условно изображают знаком «+» (5 … 10 мм), который выполняют сплошными линиями. Невидимые одиночные точки не изображают.
От изображения шва или одиночной точки проводят линию-выноску, заканчивающуюся односторонней стрелкой. Линию-выноску предпочтительно проводить от изображения видимого шва.
Нанести линию-выноску для сварного шва и одиночной сварной точки
2. Условные обозначения швов сварных соединений
2.1. Вспомогательные знаки для обозначения сварных швов:
Усиление шва снять
Шов выполняется при монтаже изделия
Шов прерывистый или точечный с цепным расположением
Шов прерывистый или точечный с шахматным расположением
Шов по замкнутой линии
Шов по незамкнутой линии
2.2. Структура условного обозначения стандартного шва или одиночной сварной точки приведены на схеме:
Поле 1 – вспомогательные знаки шва по замкнутой линии и монтажного шва;
Поле 2 – обозначение стандарта на типы и конструктивные элементы швов сварных соединений;
Поле 3 – буквенно-цифровое обозначение шва по стандарту на типы и конструктивные элементы швов сварных соединений;
Поле 4 – условное обозначение способа сварки по стандарту на типы и конструктивные элементы швов сварных соединений;
Поле 6 – для прерывистого шва – размер длины провариваемого участка, знак / или Z и размер шага;
Поле 7 – вспомогательные знаки.
Знак выполняют сплошными тонкими линиями.
Высота знака = высоте цифр обозначения.
2.4. Условное обозначение шва наносят:
а) на полке линии-выноски, проведенной от изображения шва с лицевой стороны;
б) под полкой линии-выноски, проведенной от изображения шва с обратной стороны.
Нанести условное обозначение сварного шва ГОСТ 5264-80-Н1- 5
С лицевой стороны
С оборотной стороны
2.8. При наличии на чертеже одинаковых швов обозначение наносят у одного из изображений, а от изображений остальных одинаковых швов проводят линии выноски с полками.
Всем одинаковым швам присваивают один порядковый №, который наносят:
а) на линии-выноске, имеющей полку с нанесенным обозначением шва;
б) на полке линии-выноски, проведенной от изображения шва, не имеющего обозначения, с лицевой стороны;
в) под полкой линии-выноски, проведенной от изображения шва, не имеющего обозначения, с оборотной стороны.
Обозначить количество одинаковых сварных швов:
№1 – ГОСТ 16310-83-С5, №2 – ГОСТ 5264-80-С15
3. Упрощения обозначений швов сварных соединений
3.1. При наличии на чертеже швов, выполненных по одному и тому же стандарту, обозначение стандарта указывают в тех. требованиях чертежа или таблице.
3.2. Допускается не присваивать порядковый номер одинаковым швам, если все швы на чертеже одинаковы и изображены с одной стороны. При этом швы, не имеющие обозначения, отмечают линиями-выносками без полок.
3.3. На чертеже симметричного изделия, при наличии на изображении оси симметрии, допускается отмечать линиями-выносками и обозначать швы только на одной из симметричных частей изображения.
Задание. Обозначить швы сварного изделия. Сварные швы
Выполнены ручной дуговой сваркой по ГОСТ 5264-80:
– шов таврового соединения, выполненный при монтаже
изделия;
шов углового соединения, наплывы и неровности шва
обработать с плавным переходом к основному металлу.
Подготовку кромок и катеты швов подобрать по таблице
ГОСТ 2.313-82 Условные изображения и обозначения неразъемных соединений
2. Соединения паяные и клееные
2.1. В соединениях, получаемых пайкой и склеиванием, место соединения элементов следует изображать сплошной линией толщиной 2s.
2.2. Для обозначения паяного и клееного соединения следует применять условный знак, который наносят на линии-выноске сплошной основной линией:
для склеивания
2.
3. Швы, выполняемые по замкнутой линии, следует обозначать окружностью диаметром 3 … 5 мм, выполненной тонкой линией.
2.6. Обозначение припоя или клея по соответствующему стандарту или техническим условиям следует проводить в технических требованиях чертежа записью по типу:
«ПОС 40 ГОСТ ….» или «Клей БФ-2 ГОСТ ….».
При необходимости в том же пункте технических требований следует приводить требования к качеству шва. Ссылку на номер пункта следует помещать на полке линии-выноски, проведенной от изображения шва.
2.7. При выполнении швов припоями или клеями различных марок всем швам, выполняемым одним и тем же материалом, следует присваивать один порядковый номер, который следует наносить на линии выноске.
При этом в технических требованиях материал следует указывать записью по типу: «ПОС 4 ГОСТ …. (№1), ПМЦ 36 ГОСТ …. (№2), клей БФ-2 ГОСТ …. (№3)».
