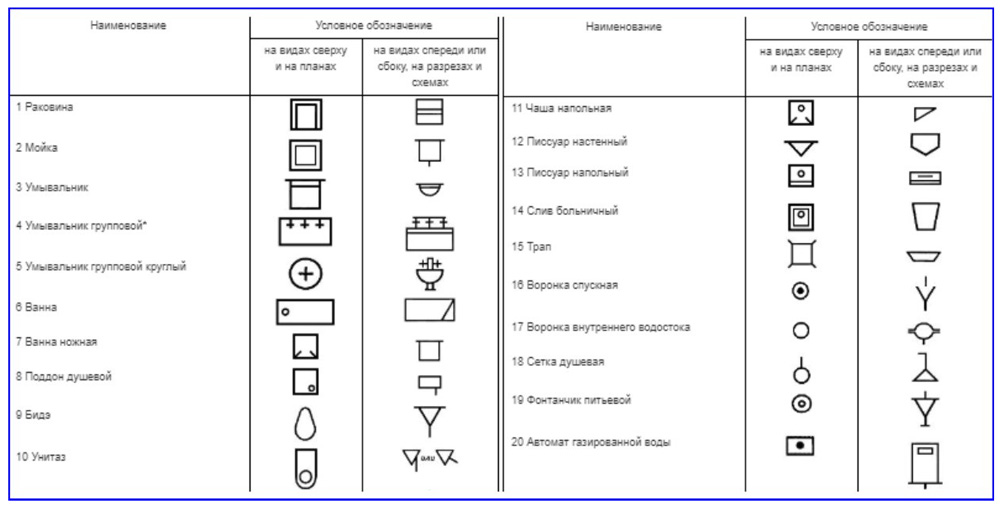

Таблица графического обозначения элементов трубопроводов на чертежах
↑↑↑ На картинке представлены обозначение деталей трубопроводов и арматуры на чертежах ↑↑↑
Для поиска по странице нажмите CTRL+F
Обозначение трубопровода | |
| линии всасывания, напора, слива | |
| линии управления, дренажа, выпуска воздуха, отвода конденсата | |
| Соединение трубопроводов | |
| Пересечение трубопроводов без соединения | |
Место присоединения (для отбора энергии или измерительного прибора) | |
| несоединенное (закрыто) | |
| соединенное | |
| Трубопровод с вертикальным стояком | |
| Трубопровод гибкий, шланг | |
| Изолированный участок трубопровода | |
| Трубопровод в трубе (футляре) | |
| Трубопровод в сальнике | |
Соединение трубопроводов разъемное | |
| общее обозначение | |
| фланцевое | |
| штуцерное резьбовое | |
| муфтовое резьбовое | |
| муфтовое эластичное | |
Поворотное соединение, например | |
| однолинейное | |
| трехлинейное | |
Конец трубопровода под разъемное соединение | |
| общее обозначение | |
| фланцевое | |
| штуцерное резьбовое | |
| муфтовое резьбовое | |
| муфтовое эластичное | |
Конец трубопровода с заглушкой (пробкой) Обозначение | |
| общее обозначение | |
| фланцевое | |
| резьбовое | |
Детали соединений трубопроводов | |
Обозначение тройника | |
Обозначение крестовины | |
Обозначение отвода (колено) | |
| разветвитель, коллектор, гребенка | |
| Сифон (гидрозатвор) | |
Обозначение переход, патрубок переходный | |
| общее обозначение | |
| фланцевый | |
| штуцерный | |
| быстроразъемное соединение без запорного элемента (соединенное или разъединенное) | |
| быстроразъемное соединений с запорным элементом (соединенное или разъединенное) | |
Обозначение компенсатора на чертеже | |
| общее обозначение | |
| П-образный | |
| лирообразный | |
| линзовый | |
| волнистый | |
| Z-образный | |
| сильфонный | |
| кольцеобразный | |
| телескопический | |
| Вставка | |
| амортизационная | |
| звукоизолирующая | |
| электроизолирующая | |
Место сопротивления с расходом | |
| зависящим от вязкости рабочей среды | |
| не зависящим от вязкости рабочей среды (шайба дроссельная, сужающее устройство расходомерное, диафрагма) | |
Опора трубопровода | |
| неподвижная | |
| подвижная (общее обозначение) | |
| шариковая | |
| направляющая | |
| скользящая | |
| катковая | |
| упругая | |
Подвеска | |
| неподвижная | |
| направляющая | |
| упругая | |
| Гаситель гидравлического удара | |
| Мембрана прорыва | |
| Форсунка | |
| Заборник воздуха из атмосферы | |
| Заборник воздуха от двигателя | |
| Присоединительное устройство к другим системам (испытательным, промывочным машинам, кондиционерам рабочей среды и т.  п.) | |
Точка смазывания | |
| общее обозначение | |
| разбрызгиванием | |
| капельная | |
| смазочное сопло | |
14 января 2020 г
Назад
1.2 Условные обозначения соединительных деталей трубопроводов
В условных обозначениях соединительных частей указывают наименование детали, покрытие, диаметр условного прохода (мм), номер стандарта .
Примеры условных обозначений:
Прямой короткой муфты без покрытия DN = 40мм:
Муфта короткая 40 ГОСТ…;
Прямой длинной муфты исполнения 1 с цинковым покрытием:
Муфта длинная 1-Ц-40 ГОСТ…;
Компенсирующей муфты без покрытия с DN = 40мм:
Муфта, компенсирующая 40 ГОСТ…;
Переходной муфты без покрытия с DN = 32мм и DN = 35мм:
Муфта
32х35 ГОСТ….
Угольники проходные (ГОСТ 8946-75) изготовляют с углом 90 и 45 двух исполнений: 1 – с внутренней резьбой; 2 – с наружной и внутренней резьбой.
Примеры условного обозначения угольников: проходного с углом 90 исполнения 1 без покрытия с DN = 40мм:
Угольник 90 – 1 – 40 ГОСТ…;
То же, с цинковым покрытием:
Угольник 90 – 1 – Ц – 40 ГОСТ…;
Проходного с углом 45 исполнения 1 без покрытия DN = 40мм:
Угольник 45 – 1 – 40 ГОСТ…;
Условное обозначение сгона с цинковым покрытием с условным проходом DN=25мм:
Сгон 25-Ц ГОСТ 8969-75
2 Кгр №2. Лист 2 – «Соединения трубопроводов»
Выполнить задание на тему «Соединения трубопроводов». Формат А3, масштаб согласно варианту, основная надпись формы 1.
2.1 Исходные данные и требования к выполнению задания
Исходные данные
к выполнению задания принять согласно
варианту из таблицы 1.
Требуется:
1. Вычертить фронтальный и профильный разрез данного соединения, совместив их с видом.
2. Нанести размер диаметра условного прохода трубы и стандартной длины соединительного элемента. Обозначить трубную резьбу.
4. В правом нижнем углу чертежа записать условные обозначения стандартных изделий и нанести их позиции на чертеже.
Таблица 1 – Исходные данные для задания «Соединение трубопроводов»
Вариант | Условный проход DN | ГОСТ | Масштаб | |||
Соединительная часть | Труба | Контр-гайка | ||||
1 | 10 | 8954-75 | 3262-75 | 8969-75 | 8961-75 | 2:1 |
2 | 10 | 8955-81 | 3262-75 | 8969-75 | 8961-75 | 2:1 |
3 | 15 | 8954-75 | 3262-75 | 8969-75 | 8961-75 | 2:1 |
| 4 | 15 | 8955-81 | 3262-75 | 8969-75 | 8961-75 | 2:1 |
5 | 20 | 8954-75 | 3262-75 | 8969-75 | 8961-75 | 2:1 |
6 | 20 | 8955-81 | 3262-75 | 8969-75 | 8961-75 | 2:1 |
7 | 25 | 8954-75 | 3262-75 | 8969-75 | 8961-75 | 1:1 |
8 | 25 | 8955-81 | 3262-75 | 8969-75 | 8961-75 | 1:1 |
9 | 32 | 8954-75 | 3262-75 | 8969-75 | 8961-75 | 1:1 |
10 | 32 | 8955-81 | 3262-75 | 8969-75 | 8961-75 | 1:1 |
11 | 40 | 8954-75 | 3262-75 | 8969-75 | 8961-75 | 1:1 |
12 | 40 | 8955-81 | 3262-75 | 8969-75 | 8961-75 | 1:1 |
13 | 50 | 8954-75 | 3262-75 | 8969-75 | 8961-75 | 1:2 |
14 | 50 | 8955-81 | 3262-75 | 8969-75 | 8961-75 | 1:2 |
2.
2 Последовательность выполнения кгр№2. Лист 2Задание выполняется в следующей последовательности:
1. В левой части соединения вычертить фрагмент трубы.
2. Трубу ввинтить в муфту. Ее показать недовинченной в соединительную деталь на 2-4мм (1-2 нитки), поэтому труба на чертеже должна выйти за торец соединительной части детали.
3. Справой стороны в муфту ввинчивается сгон. Сгон ввинчивается в муфту тем концом, на котором нарезана длинная резьба. Положение сгона фиксируется контргайкой.
Все размеры данных стандартных изделий определяются согласно ГОСТ, в зависимости от условного прохода трубы DN, по таблицам А.1, А.2 приложения А.
4. Определить положение плоскости профильного разреза. Она располагается таким образом, чтобы она проходила через сгон, муфту и ребра муфты. Обозначить и вычертить соответствующий разрез.
5. Дочертить
фронтальный и профильный разрез,
совместив вид с разрезом. Выполнить
штриховку по материалу изделий, попавших
в секущую плоскость.
6. Нанести размер диаметра условного прохода трубы и стандартной длины соединительного элемента. Обозначить трубную резьбу.
7. В правом нижнем углу чертежа записать условные обозначения стандартных изделий и нанести их позиции на чертеже.
8. Оформить основную надпись.
