Обозначение на чертеже муфты: ГОСТ 2.770-68 ЕСКД. Обозначения условные графические в схемах. Элементы кинематики

alexxlab | 21.01.1995 | 0 | Разное

Содержание

Обозначение кабельной муфты на схеме

В электрических схемах очень важна маркировка, без которой они практически не читаются. Система обозначений цепей на схемах должна соответствовать ГОСТу 2. Для одной электроустановки в схемах всех типов одни и те же элементы и участки электрических цепей обозначают одинаково. При разногласиях из-за ошибки в маркировке за основную принимают маркировку, указанную на принципиальной схеме. Маркировку выполняют как на чертежах, так и на соответствующих аппаратах и устройствах.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Условные графические обозначения (УГО) для проектов системы видеонаблюдения

ГОСТ 2. 856—75

Условные графические обозначения в схемах СЦБ

Обозначение кабельной муфты по гост

Маркировка кабельных соединений.

Вопрос: обозначение кабельной муфты на плане согласно спдс

Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации.

Электроэнергетика главное

Обозначение кабельной муфты на схеме – скачано 4166 раз

Обозначение кабеля на принципиальных схемах треугольниками. Нормативный документ?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как читать электрические схемы. Радиодетали маркировка обозначение

Условные графические обозначения (УГО) для проектов системы видеонаблюдения

Муфта это устройство в месте присоединения проводников жил кабеля к ЭА распределительных устройств или в месте. Активные темы Темы без ответов. Вы должны войти или зарегистрироваться для размещения новых записей. Около условного графического обозначения допускается указывать индуктивность пупиновских катушек и расстояние пупинизации, например, кабель с пупиновскими катушками индуктивностью мГн и расстоянием пупинизации Муфта – это трубопроводное соединение с элементами для соединения и уплотнения частей трубопровода.

Для обозначения на чертеже необходимо выполнить следующие операции. Я не видел гост на данное условное обозначение, поэтому выношу его в условные я это. Расстояние между муфтами должно быть немного больше,чем между кабелями. Расстояние между муфтами – не менее 2-x. По ходу кабельной линии по Арх.

Настоящий стандарт СЭВ устанавливает условные графические обозначения линий электроснабжения и связи воздушных, подземных, подводных.

Страницы: 7 1 2 3 4 5. Как приготовить рогалики с творогом Powered by fahbede. Форум Пользователи Поиск Как положить лак на лак. Вы не вошли. Пожалуйста, войдите или зарегистрируйтесь. Условное обозначение муфты кабельной на чертеже fahbede. Страницы: 6 Вы должны войти или зарегистрироваться для размещения новых записей.

JaLi Пользователь Неактивен Registered: Тема: Обозначения условные графические линий электроснабжения и связи. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах.

Re: Условное обозначение муфты кабельной на чертеже Обозначение муфт в электрических схемах. Cloud Пользователь Неактивен Registered: Re: Условное обозначение муфты кабельной на чертеже Около условного графического обозначения допускается указывать индуктивность пупиновских катушек и расстояние пупинизации, например, кабель с пупиновскими катушками индуктивностью мГн и расстоянием пупинизации Минг Али Пользователь Неактивен Registered: Re: Условное обозначение муфты кабельной на чертеже Обозначения условные графические в схемах.

Re: Условное обозначение муфты кабельной на чертеже Обозначение кабеля на схеме электрической. Чертеж муфты по гост ескд. Jez Quigley Пользователь Неактивен Registered: Re: Условное обозначение муфты кабельной на чертеже Заказать или скачать чертеж. Gomjaba Пользователь Неактивен Registered: Re: Условное обозначение муфты кабельной на чертеже Муфта – это трубопроводное соединение с элементами для соединения и уплотнения частей трубопровода.

Re: Условное обозначение муфты кабельной на чертеже Обозначение муфты на чертеже. Re: Условное обозначение муфты кабельной на чертеже А вот такой момент. Phillip Phee Пользователь Неактивен Registered: Re: Условное обозначение муфты кабельной на чертеже Сращивание силовых кабелей соединительной муфтой. Re: Условное обозначение муфты кабельной на чертеже Расстояние между муфтами должно быть немного больше,чем между кабелями.

Gash05 Пользователь Неактивен Registered: Re: Условное обозначение муфты кабельной на чертеже Как изобразить на плане?. Re: Условное обозначение муфты кабельной на чертеже Настоящий стандарт СЭВ устанавливает условные графические обозначения линий электроснабжения и связи воздушных, подземных, подводных.

Ответов: 29 Просмотров: Страницы: 7 1 2 3 4 5 Вы должны войти или зарегистрироваться для размещения новых записей. Статистика форума Всего зарегистрированных пользователей: Последний зарегистрированный пользователь: Del Akari Всего тем: Сообщений: Сейчас online: 46 гостей, 10 зарегистрированных.

ГОСТ 2.856—75

СТ СЭВ СТ СЭВ — Единая система конструкторской документации СЭВ. Группа Т Линии, трассы.

Соединительная неразъемная муфта При условном обозначении кабельных трасс и способа прокладки кабеля следует руководствоваться ГОСТ Обозначения условные графические в схемах.

Условные графические обозначения в схемах СЦБ

ПУЭ правила устройства электроустановок. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м. СНиП строительные нормы и правила Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 – 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода вывода кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.

Обозначение кабельной муфты по гост

Кабельная трасса на местности вне населённых пунктов обозначается типовыми предупредительными знаками аншлагами и замерными столбиками. В населённых пунктах если нет возможности установки таких знаков, размещают таблички с обозначением кабельной линии на стенах зданий, на столбах, на заборах и др. Для защиты от повреждений укладывают сигнальную ленту, а для простоты обнаружения муфт и др. Аншлаги следует размещать.

Единая система конструкторской документации. ГОСТ 2.

Маркировка кабельных соединений.

System of design documents for construction. Wire communication facilities. Graphical symbols in diagrams and lay-outs. Настоящий стандарт устанавливает обозначения условные графические проводных средств, а также сетей проводного вещания на схемах и планах сооружений и устройств. Совместное применение на схемах и планах основных и упрощенных обозначений не допускается. Размеры условных обозначений не регламентируются и выбираются в зависимости от насыщенности схем и масштабов планов с учетом обеспечения четкости изображений.

Вопрос: обозначение кабельной муфты на плане согласно спдс

Муфты для силовых кабелей на напряжение до 35 кВ включительно. Общие технические условия. ГОСТ Свалов, А. Балашов, Ю. Образцов, Е. Бранзбург, Ф. Стандарт устанавливает требования к муфтам, изготовляемым для нужд народного хозяйства и экспорта.

Прочие условные обозначения, используемые на схемах и планах.

Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации.

График работы: Пн-Пт: – Ороситель водяной спринклерный с вогнутой розеткой. Обозначение оросителей с плоской розеткой допускается сопровождать буквенным индексом “дп”. Примечание к пп.

Электроэнергетика главное

Содержание: 1. ГОСТ Проводные средства связи. ГОСТ Р

Условные обозначения реперов наблюдательных станций и маяков, профильных линий, способов защиты зданий и сооружений должны соответствовать приведенным в табл. В условных обозначениях 1—7 следует дополнительно указывать номер репера или маяка; при этом исходные реперы 1а и 2а, специально заложенные для наблюдательной станции, следует обозначать прописными буквами русского алфавита А, Б, В и т.

Обозначение кабельной муфты на схеме – скачано 4166 раз

Обозначение кабеля на принципиальных схемах треугольниками. Нормативный документ?

Регистрация Помощь. Всего пользователей – Всего тем – Всего сообщений – Активный участник форумов Сейчас отсутствует.

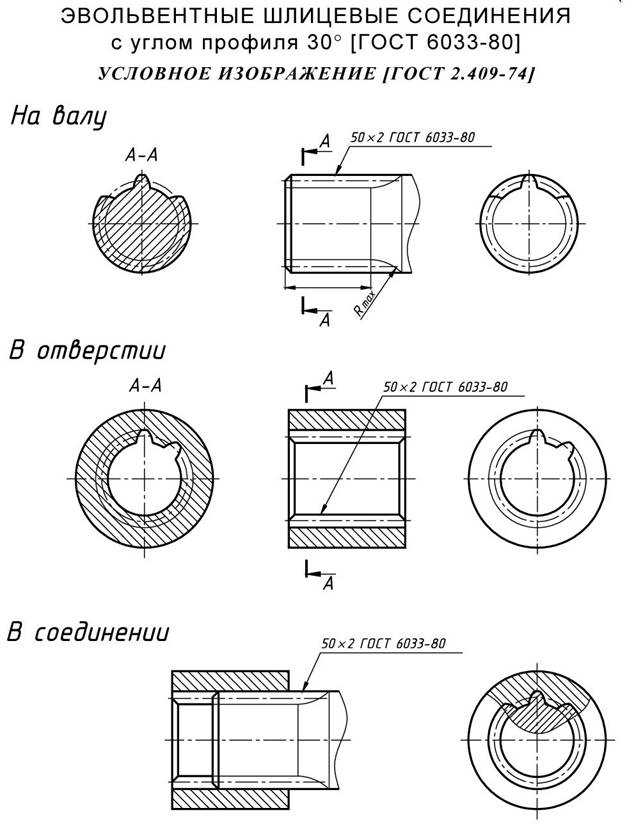

Обозначение муфты на чертеже

Поиск по сайту TehTab. Техническая информация Раздел. Алфавиты, номиналы, коды Будущим инженерам Инженерные приемы и понятия Математический справочник Материалы – свойства, обозначения Оборудование – стандарты, размеры Перевод единиц измерения Свойства рабочих сред Справочник инженера Таблицы численных значений Технологические понятия и чертежи Справочник Физический справочник Химический справочник. Место присоединения для отбора энергии или измерительного прибора. Дополнительная информация от TehTab. Допуски и посадки, основные понятия, обозначения Допуски и отклонения размеров гладких элементов.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Условные графические обозначения на кинематических схемах

Please turn JavaScript on and reload the page.

Условные обозначения элементов на кинематических схемах станков

ГОСТ 2.721-74 ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения

Условные графические обозначения в системах вентиляции и кондиционирования

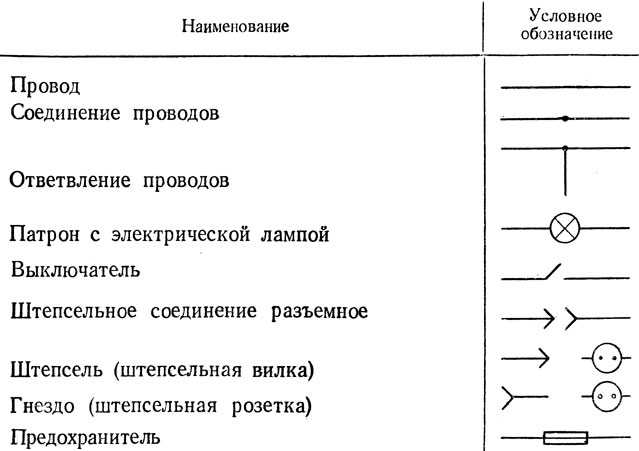

Условные графические обозначения элементов схем и цепей

Кинематическая схема станков и механизмов

Обозначение элементов кинематических схем

Условные графические обозначения элементов схем и цепей

ГОСТ 2. 856—75

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Обозначение шероховатости на чертежах Старое и новое

Условные графические обозначения на кинематических схемах

СТ СЭВ СТ СЭВ — Единая система конструкторской документации СЭВ. Группа Т Линии, трассы. Буквенные обозначения видов передач по линиям. Виды прокладки линий проводов, кабелей. Опоры воздушных линий. Элементы и конструкции воздушных линий. Элементы подземных линий. Защита подземных и подводных линий. Устройство для контроля давления газа или масла в кабеле. Устройства разные. Настоящий стандарт СЭВ устанавливает условные графи ческие обозначения линий электроснабжения и связи воздушных, подземных, подводных и т.

Обозначения линий, трасс приведены в табл. Если необходимо отли чить на одной схеме проектируемые линии от действующих, подлежащих демонтажу или демонтированных, то применяют сле дующие дополнительные обозначения:.

Если необходимо показать взаимное расположение по высоте пересекающихся линий, трасс, то линию, трассу, расположенную ниже, изображают с разрывом в месте пересечения. Буквенные обозначения видов передач приведены в табл.

Управление дистанционное. Передача звука музыки. Передача стереофонической музыки. Примеры применения обозначений видов передач:. Опора, опора круглого сечения. Общее назначение. При необходимости допускается применять дополнительные обозначения графические, буквенные, цифровые , указывающие, например, материал опоры, подробности конструкции и т.

Примечани е. Около условных графических обозначений, установ ленных в табл. Обозначения элементов и конструкций воздушных линий приведены в табл. Электроакустические приборы на опоре, например, громкоговоритель. Разрядник ионный с плавким предохранителем. Около условного графического обозначения допускается указывать индуктивность пупиновских катушек и расстояние пупинизации, например, кабель с пупиновскими катушками индуктивностью мГн и расстоянием пупинизации м. Муфта ответвительная с одним ответвлением тройниковая.

Муфта ответвительная с двумя ответвлениями. Муфта ответвительная с п ответвлениями. Муфта уплотнительная, например, для трех кабелей. Более длинная сторона находится в области повышенного давления. Обозначения защиты подземных и подводных линий приведены в табл. Прикрытие коньковой черепицей.

Канализация в кабельном блоке, например, с тремя отверстиями. В случае большого количества отверстий более трех знак чертят с тремя отверстиями и действительное число отверстий выражается цифрой, приведенной после этого знака. Например, для блока с девятью отверстиями указывают. Канализация в открытом кабельном канале.

Канализация в закрытом кабельном канале. Канализация в кабельном туннеле. При необходимости указания вида прокладки его обозначение изображают слева от обозначения прикрытия, например:. Колодец кабельный. Камеры кабельные:. Камера концевая. Камера проходная. Камера угловая. Камера четырехсторонняя. Защита кабеля от сдвига. Анод защитный. Около условных графических обозначении, установленных в табл. Обозначения устройств для контроля давления в кабеле приведены в табл. Перегородка в кабеле газоплотная или маслоплотная.

Клапан в кабеле газоплотный или маслоплотный. Байпас газоплотной или маслоплотной перегородки. Устройство, сигнализирующее падение давления. Обозначения разных устройств приведены в табл. Усилитель односторонний с байпасом для сигнального тока или тока питания. Усилитель двусторонний с полным отрицательным сопротивлением. Сроки начала применения стандарта СЭВ:. Страны – члены СЭВ. Срок начала применения стандарта СЭВ в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству.

Срок начала применения стандарта СЭВ в народном хозяйстве. Январь г. Республика Куба. Срок первой проверки – г. Линии, трассы 2. Буквенные обозначения видов передач по линиям 3. Виды прокладки линий проводов, кабелей 4. Опоры воздушных линий 5. Элементы и конструкции воздушных линий 6. Устройство для контроля давления газа или масла в кабеле 9. Наименование Обозначение 1. Линия проектируемая 2. Линия действующая 3. Линия, подлежащая демонтажу 4. Линия демонтированная 2.

Пересечение линий, трасс Примечание. Если необходимо показать взаимное расположение по высоте пересекающихся линий, трасс, то линию, трассу, расположенную ниже, изображают с разрывом в месте пересечения 3.

Линия радиорелейная. Управление дистанционное C 2. Передача мощности E 3. Связь телефонная F 4. Телеизмерения M 5.

Радиовещание R 6. Передача звука музыки S 7. Передача стереофонической музыки SS 8. Связь телеграфная T 9. Передача данных TD Передача видеосигналов V Передача видеосигналов цветного телевидения VC Связь видеотелефонная VF Передача монохроматических видеосигналов VM Примеры применения обозначений видов передач: – линия, используемая для передачи мощности в одном направлении, телефонной связи в двух направлениях одновременно и телеизмерений в одном направлении – линия радиорелейная, используемая для передачи видеосигналов и звука в одном направлении.

Линия воздушная на опорах 2. Линия наземная 3.

Please turn JavaScript on and reload the page.

Конструкторы, разрабатывающие различные машины и механизмы, часто выполняют кинематические схемы. При этом они руководствуются нормами и требованиями, изложенными в таком основополагающем документе, как ГОСТ 2. В технике под схемой понимается графическое изображение, на котором показаны составные части изделия, их конструктивные особенности, а также существующие между ними связи с помощью упрощенных обозначений и символов. В составе пакетов конструкторской документации схемы играют достаточно важную роль. Они наличествуют как в общих описаниях изделий, инструкциях по их установке, наладке и эксплуатации. Схематические чертежи оказывают неоценимую помощь персоналу, занимающемуся монтажом, пуско-наладкой, ремонтом машин, механизмов и отдельных агрегатов.

Муфта. Общее обозначение без уточнения типа. Муфта Муфта сцепляемая механическая . с осью вращения в плоскости чертежа.

Условные обозначения элементов на кинематических схемах станков

Графические и буквенно-цифровые обозначения на схемах. Форматы и основные надписи. Рассмотрим наиболее употребляемые условные графические обозначения УГО с учетом изменений, внесенных в стандарт в последние годы. Обозначения общего применения, изображаемые в соответствии с ГОСТ 2. Элементы привода и управляющих устройств изображаются в соответствии с ГОСТ 2. Условные обозначения привода показаны на рис. При упрощенном способе обмотки статора и ротора машин переменного тока изображаются в виде окружностей рис. Выводы обмоток можно изображать однолинейно и многолинейно. Примеры обозначения трехфазных машин с короткозамкнутым и фазным ротором показаны соответственно на рис.

ГОСТ 2.721-74 ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения

Кинематической схемой машины называется условное схематическое изображение ее механизмов, показывающее их взаимосвязь и способ передачи движения от двигателя рабочим механизмам. Условные обозначения различных элементов механизмов, принятые для упрощения чертежа, приведены в табл. Рассмотрим кинематическую схему наиболее распространенной бурильно-крановой машины БМ рис. Привод бурильной штанги. От вала 1 отбора мощности трактора через карданный вал II вращение передается установленному на подшипниках 25 входному валу III с сидящей на нем шестерней 26 раздаточной коробки и далее через связанную с ней шестерню 15, вал VI, установленный на конических подшипниках 16, и сидящую на нем шестерню 14 — на шестерню 17 и вал V.

Ноя

Условные графические обозначения в системах вентиляции и кондиционирования

Купить ГОСТ 2. Распространяем нормативную документацию с года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов. Устанавливает условные графические обозначения элементов трубопроводов в схемах и чертежах всех отраслей промышленности и строительства, а также линий связи.

Условные графические обозначения элементов схем и цепей

Для полного понимания последовательности работы отдельных элементов созданного агрегата разрабатывается специальная схема взаимодействия. Схема кинематическая позволяет не только определить структуру всего агрегата, но и характер взаимодействия отдельных элементов. Она является своеобразным описанием его работы. Например, описание кинематической схемы станка включает все его элементы, способы соединения, принципы взаимодействия и точность работы каждой детали и конструкции в целом. Элементы, наносимые на чертёж, имеют стандартные обозначения.

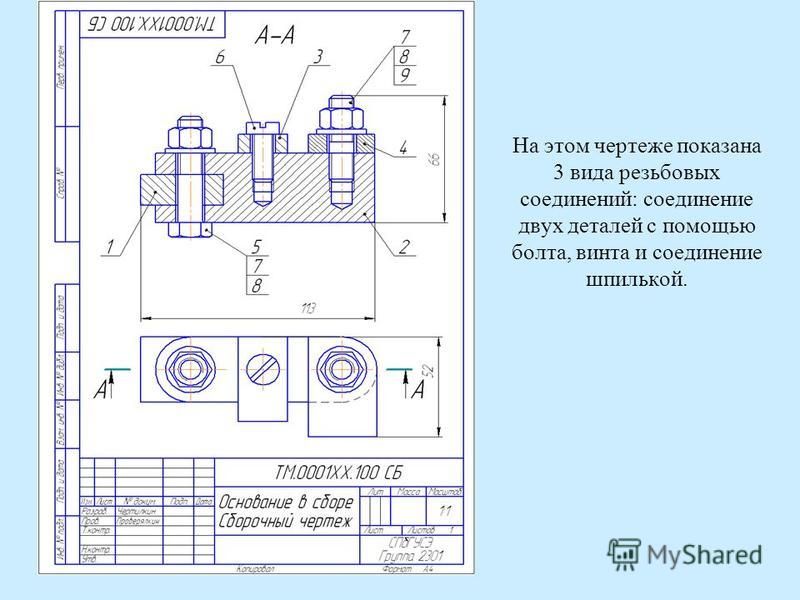

Условные обозначения муфт приведены на рис. . Размеры элементов, как и форматы чертежа, выбирают в зависимости от объема и.

Кинематическая схема станков и механизмов

Настоящий стандарт устанавливает условные графические обозначения производственных объектов, средств безопасного ведения горных работ, предохранительных сооружений и профилактических мероприятий, вентиляционных сооружений и оборудования, элементов электроснабжения, оборудования для противопожарной защиты и подавления пыли, транспорта и сигнализации в горных выработках, контролирующих приборов, элементов наблюдательных станций, вредного влияния горных работ и мерзлотных явлений на чертежах предприятий всех отраслей горной промышленности. Алфавитный указатель условных обозначений приведен в приложении 3. Изображение элементов наблюдательных станций и защиты объектов от вредного влияния горных работ.

Обозначение элементов кинематических схем

Срок введения установлен. При выполнении схем автоматизированным способом допускается зачернения заменять штриховкой. Обозначения других видов движения следует строить по аналогии с приведенными в табл. ГОСТ 2.

Чтение электрических схем необходимый навык для представления работы электрических сетей, узлов, а также различного оборудования. Ни один специалист не приступит к монтажу оборудования, до ознакомления с нормативными сопровождающими документами.

Условные графические обозначения элементов схем и цепей

ГОСТ 2.856—75

Например, в проектную документацию могут быть включены следующие документы: схема подключения портов активного оборудования к СКС; программа и методика испытаний СКС [1] ; сборочные чертежи кабельного ввода и вертикальных стояков; сметы; инструкции по эксплуатации СКС; задания на проектирование в смежных частях проекта для проведения строительных, электротехнических и других подготовительных работ. Выполнение титульного листа перед другими документами требуется для того, чтобы выделить и отделить друг от друга ряд схожих документов в составе сброшюрованного основного комплекта. Например, брошюруется книга или альбом по системе связи, состоящий из разделов: Структурированная Кабельная Система СКС , эфирное телевидение, пожарная сигнализация, учрежденческая телефонная связь и т.

API Муфта и резьба для обсадных и насосно-компрессорных труб (OCTG Муфта)

API Муфта относится к стальным муфтам, которые используются для соединения обсадных труб и насосно-компрессорных труб. Муфта нефтяного сортамента, также известная как муфта нефтяного сортамента, обычно изготавливается бесшовного типа, с той же маркой материала, что и корпус трубы (API 5CT K55/J55, N80, L80, P110 и т. д.), с тем же PSL или с более высокими характеристиками, чем требуется. Такая же термообработка также применима, за исключением особых требований.

Стальная муфта Определение

Как мы знаем, муфта стальной трубы представляет собой короткую трубу или трубку с резьбой на обоих концах, используемую для соединения трубопроводов. Таким образом, это своего рода фитинги для труб, которые с резьбовым соединением удобны для обслуживания трубопровода или замены сломанной трубы.

Для чего используется соединение API?

Проще говоря, это цилиндр с внутренней резьбой для соединения двух отрезков трубы с резьбой.

С этой целью муфта стандарта API 5CT играет важную роль в соединении обсадных и насосно-компрессорных труб. Напротив, самым большим отличием обычных муфт для стальных труб является то, что процессы изготовления муфт API являются более строгими, требуют точного контроля в различных процессах, как указано выше.

Выбор сырья
Механические испытания, включая предел прочности при растяжении
Испытание на удар
Контроль химических свойств
Испытание на растрескивание под напряжением в сульфидной среде (для классов материала C90 или T95)
Допуски на размеры, внешний диаметр, толщину стенки, длину и прямолинейность
Контроль резьбы количество на дюйм, угол резьбы и т. д. (вариант резьбы Premium будет более строгим)
Термическая обработка
Дополнительная маркировка
Сертификация материала
Уровень спецификации продукта (PSL-2 или PSL-3)

Спецификация муфты API

Как мы уже говорили, одна из важных характеристик муфты API заключается в том, что она должна быть бесшовной, другая – того же класса, что и корпус обсадной трубы или НКТ, и эти материалы используются для изготовление заглушки муфты.

Муфты должны быть изготовлены из муфтовых заготовок или из муфтовой заготовки, в том числе изготовлены методом горячей штамповки. (За исключением того, что муфты марок C110 и Q125 не должны быть изготовлены методом горячей штамповки. Материал этих двух марок обычно отличается от материалов других марок, поэтому, если вы покупаете муфты этой марки, вам следует уделить больше внимания правилам, приведенным в спецификации API 5CT.)

Тип сырья для муфт API

Сырье для муфт, называемое или подразделяемое на:
• Материал для муфт
• Материал для муфт
• Заготовки для муфт
• Вспомогательный материал
связь.

Заготовки муфты, как показано на рисунке ниже

Термическая обработка или сорта материалов-заменителей (особые требования) , нормализованное, нормализованное и отпущенное или закаленное и отпущенное.

• Трубопровод J55 EU должен быть оснащен муфтами класса L80 типа 1 со специальным зазором, если это указано в заказе.
• Корпус J55 и K55 BTC должен быть снабжен муфтами L80 Тип 1, если это указано в заказе на поставку.
• Нормализованная обсадная или насосно-компрессорная труба N80 типа 1 должна быть оснащена либо нормализованными и отпущенными муфтами N80 типа 1, либо N80Q.
• Трубки N80 тип 1 и N80Q EUE должны быть снабжены муфтами P110 со специальным зазором, если это указано в заказе на поставку.
• Обсадные трубы N80 Тип 1 и N80Q должны быть снабжены муфтами класса P110, если это указано в заказе на поставку.

Механические свойства муфты

Механические свойства муфты обсадной колонны или насосно-компрессорной трубы должны соответствовать пунктам 7 и 10, включая частоту испытаний, условия повторных испытаний и т. д. Эти протоколы испытаний могут быть показаны стороннему инспектору, назначенному клиентом.

Сколько типов муфт API

Существует несколько типов, охватываемых стандартом API 5CT для спецификаций муфт, которые классифицируются как обычные муфты, муфты со специальным зазором, комбинированные муфты, редукционные муфты, муфты с уплотнительным кольцом и обычные муфты со специальными коническими трубками.

Обычные муфты

Диаметры обычных муфт соответствуют API 5CT, таблицы C.32–C.35 или таблицы E.32–E.35. Поверхность контакта с опорой муфты, внутренние и внешние кромки, должны быть закруглены или сломаны, но не должны значительно уменьшать ширину поверхности опоры (размер b), поскольку меньшая толщина не будет безопасной для удержания веса трубы. Концы муфт должны быть обращены точно под прямым углом к оси.

Муфты со специальным зазором

В случае, указанном в контракте, должны быть поставлены муфты со специальным зазором (уменьшенный наружный диаметр Wc) для контрфорсной (соединение BTC) обсадной колонны и НКТ с внешней высадкой (соединение EUE). Если не указано иное, муфты НКТ с внешней высадкой со специальными зазорами должны иметь специальную фаску на обоих концах. Внутренние и внешние края опорной поверхности должны быть закруглены или скошены. Концы (или притупленная поверхность при скосе) муфт должны быть обращены под прямым углом к оси.

Размеры и допуски муфты со специальным зазором должны соответствовать таблицам C.33 и C.35 или таблицам E.33 и E.35 и рисункам D.3 и D.5. Обозначение цвета см. пункт 11.

Комбинированные муфты

Комбинированные муфты с различными типами резьбы одного и того же размера должны быть поставлены, когда это указано в контракте. Минимальная длина и минимальный наружный диаметр этой муфты должны быть достаточными для работы с резьбой указанного размера.

Муфты редукционные

Муфты редукционные также являются разновидностью муфт, используемых для соединения двух труб разного диаметра с одинаковыми или разными типами резьбы
на двух концах. То же самое с комбинированной муфтой, минимальная длина и минимальный диаметр переходных муфт должны быть достаточными для поддержки указанного размера и резьбы.

Муфты с уплотнительными кольцами

Муфты с уплотнительными кольцами, соответствующие требованиям, должны поставляться, если это указано в заказе на поставку. Пазы могут быть нарезаны до или после нарезания резьбы по выбору производителя. Канавки и резьба не должны иметь ребер, плетения и лент, которые ослаблены или могут ослабнуть и завернуться в ложе резьбы. Муфты проверяют после окончательной обработки канавки.

Муфта со специальным зазором

Если указано в заказе, должны быть поставлены муфты со специальным зазором (уменьшенный наружный диаметр) для контрфорсной обсадной колонны и внешней высаженной НКТ.

Муфта комбинированная

Муфта редукционная предназначена для соединения двух труб разного диаметра с одинаковыми или разными типами резьбы на двух концах и должна быть поставлена, если это указано в договорах. Минимальная длина и минимальный диаметр переходных муфт должны соответствовать указанному размеру и типу резьбы.

Различия между обсадной муфтой и трубной муфтой

Существуют муфты для обсадных труб и муфты для НКТ, функция та же, что и для соединения труб друг с другом. С другой стороны, между ними все же есть некоторые различия.

Муфта насосно-компрессорная

Обычно максимальный диаметр муфты НКТ составляет 4 1/2 дюйма, так как труба НКТ применяется для бурения (внутри НКТ находится насосная штанга для бурения/перекачки нефти), типы муфт более разнообразны и более жесткая, чем обсадная труба, в основном используется муфта с высадкой утолщенного типа (внутренняя высадка и внешняя высадка), для краткости – муфта EUE, она наиболее удобна для трубных соединений. Трубка с муфтовым соединением на конце ЕС (EUE), также называемая UPTBG. Из-за того, что конец трубки утолщен (расстроен), соединительная нагрузка лучше, чем контрфорсная муфта.
Контрфорсная муфта другого типа, используемая для соединения труб, имеет ту же толщину, что и тело трубы, называется трубкой NU end (NUE) или TBG.

Особенности

Муфта НКТ может решить проблему усталостного разрушения существующей муфты из-за концентрации напряжений. Конец маслопровода соединен с внутренней стенкой муфты конической резьбой. Конец корпуса муфты и масляная трубка соединены плоской резьбой с одинаковым шагом резьбы. Муфта не так проста в усталостном разрушении и имеет хороший эффект соединения. Это может эффективно предотвратить аварию с разрывом колонны труб нефтяной скважины.

Соединение корпуса

Соединение корпуса предназначено для размеров более 4 1/2 дюйма. В отличие от муфты НКТ, муфта обсадной трубы обычно не нуждается в утолщении (без высадки), что означает отсутствие муфты обсадной колонны с высадкой, поэтому она бывает следующих типов:
• BTC: Муфта контрфорса
• LTC: Муфта контрфорса длинная
• STC : Короткая контрфорсная муфта
Все три типа имеют одинаковую толщину корпуса обсадной трубы, но имеют разную длину.

Муфта масляного картера необходима для соединения двух корпусов. Способ изготовления муфт такой же, как у бесшовных труб. Стальная труба заканчивается внутренней резьбой для соединения с верхним и нижним кожухом. Для обеспечения герметичности соединения строго требуется точность резьбы.

Резьба API

Резьба API предназначена для резьбы, изготовленной и проверенной в соответствии с API 5B. Муфты не должны расширяться для обеспечения требуемой конусности резьбы в соответствии со спецификациями API.

(ПРИМЕЧАНИЕ Муфты с резьбой API могут не иметь герметичности, равной внутреннему давлению текучести тела трубы, из-за недостаточного опорного давления между муфтой и штифтом.)

API 5B

API 5B является стандартной спецификацией для нарезания резьбы, измерения и проверки резьбы обсадных труб, труб и трубопроводов.

Нарезание резьбы и калибрование

API 5B охватывает размеры, допуски и маркировку для резьб API и калибров, которые контролируют критерии приемки резьбы. Он включает в себя датчики резьбовых элементов, инструменты и требования к проверке резьбы линейных труб, обсадных и насосно-компрессорных труб (круглая резьба), а также опорных соединений обсадных труб. Размеры резьбы, указанные без спецификаций (или обозначенные как NA), не подлежат проверке диаметра, овальности и дополнений. Размеры резьбы, показанные без допусков, относятся к основе конструкции соединения и не подлежат измерению для определения приемлемости продукта.

Покрытие — инспекция

Проверка резьбы проводится в месте производства перед отправкой, включая проверку на каком-либо промежуточном этапе, в пункте назначения или сторонней инспекционной компанией от покупателя или производителя.

Изготовитель также имеет право использовать другие инструменты или методы для контроля производственных операций; Но материал должен быть принят или отклонен в случае, если результат проверки соответствует стандарту или нет. Проверка резьбы выполняется с использованием инструментов, предназначенных для измерения функциональных взаимосвязей нескольких элементов резьбы или измерения отдельного элемента резьбы.

Требования к проверке включают измерения зазора, диаметра, овальности, придатка, конусности, шага, высоты и угла резьбы. Следует отметить, что эти спецификации применимы только к количеству резьбы, меньшему или равному 11 1/2 на дюйм (что составляет 0,45 или меньше оборотов на мм). Калибры-кольца и калибры-пробки предназначены для измерения функционального размера внутренней или наружной резьбы. Отдельные элементы резьбы, перечисленные в API 5B, измеряются одним или несколькими специальными приборами.

Соединение Premium и резьба тип

Соединение «Премиум» — это тип соединения более высокого класса, используемый для соединения обсадных или насосно-компрессорных трубопроводов. Причина использования соединения премиум-класса связана с его высокими характеристиками уплотнения, высокой прочностью и долговечностью.

Муфты премиум-класса и резьба премиум-класса являются запатентованным продуктом, который может производиться или продаваться только с разрешения производителя. Ниже приведены распространенные бренды или модели соединений премиум-класса.
• Vam Top, VAM FJL: Резьба от компании Vam Services.
• Клин Tenaris (TSH), серии W511, W533; Синяя серия; Гидрил серии HYD CS.
• Поисковые соединения Seal-Lock-Flush (SLX), Seal-Lock Semi Flush (SLSF).
• Резьбовое соединение BGT от Baosteel
• TPCQ от TPCO

Размеры соединений API

Размеры соединений обсадных и насосно-компрессорных труб API варьируются от 1,05 дюйма до 20 дюймов (от 26,7 мм до 508 мм), толщина стенки обычно составляет от 0,16 дюйма до 1 дюйма. дюйм (от 4,2 мм до 22 мм).

Размеры и допуски

Существует несколько групп, определенных в API 5CT для типов муфт, которые следует детализировать следующим образом:
Для групп 1, 2 и 3. Если не указано иное в договоре купли-продажи, размеры муфт и допуски должны соответствовать API 5CT, таблицам C.32–C.35 или таблицам E.32–E.35.
Для группы 4: Для муфты может выполняться не только внутренняя обработка, но и внешняя обработка. За исключением муфт и резьбы API, которые должны соответствовать C.32 и C.33 или E.32 и E.33, в случае других соединений, муфт или резьбы (соединение Premium), размеры муфт должны быть указаны в соглашении.

Ниже мы перечисляем два распространенных размера муфт API: BTC для обсадных труб и EUE для насосно-компрессорных труб.

Размеры соединительных муфт обсадных колонн API (муфта обсадных труб BTC)

Размеры соединительных муфт с внешней высадкой API (трубная муфта EUE)

Другие требования стандарта API 5CT

1). Качество внешнего вида

Согласно спецификации API 5CT внутренняя и внешняя поверхность муфты не должна иметь складок, трещин, расслоений, окалины и других дефектов.

2). Методы испытаний

Испытания для изготовления муфт аналогичны обсадным и насосно-компрессорным трубам, которые включают: испытание на растяжение, испытание на сплющивание, испытание на гидростатическое давление, испытание на коррозионное растрескивание под напряжением в сульфидной среде, определение размера зерна, испытание на поперечный удар и испытание на твердость.

Octal поставляет муфты API для соединений обсадных и насосно-компрессорных труб. Не стесняйтесь обращаться к нам по любому запросу, относящемуся к API или соединениям премиум-класса.

Запросить предложение

Учебное пособие по зубчатой муфте. Часть II: Конфигурации | Сцепление Ответы

A. Ступицы и втулки

7 Муфты состоят из ступиц, которые крепятся к валам машин, и втулки, которые охватывают зазор от одной ступицы к другой. Иногда втулка цельная, как и в непрерывной ванне Sier-Bath & HercuFlex втулочные муфты, а иногда каждая ступица имеет собственную втулку, которая, в свою очередь, болты к другой половине или другой стороне муфты. Зубья шестерни находятся как на ступице, так и на втулке гибкого узла. Жесткий или негибкая часть может быть фланцем без зубьев, как в Sier-Bath “F” и новом типе HercuFlex “FX”, или может быть ступицей с прямыми зубьями, которая действует как посадка шлицевого вала на шлицевую ступицу, как в Sier-Bath “C” и новый тип HercuFlex “CX”.

Зубчатая муфта с фланцевой муфтой

Зубчатая муфта с непрерывной муфтой

гибкая полумуфта состоит из гибкой ступицы и втулки. Концентратор которая прикрепляется к валу, также является частью с корончатыми зубьями. коронка включает в себя вершинные коронки, боковые коронки и фаски на острых края. Коронки помогают улучшить жизнь зубов, а также смещение способность. Коронируя зубы, мы улучшаем площадь контакта с зуб к зубу и уменьшить давление крутящего момента. Это также предотвращает застревание острых краев зуба и блокировку связь. Зубья втулки прямые, за исключением фаски на малой край диаметра.

Зубья шестерни уже, чем зазор между зубы. Это пространство называется обратной реакцией или, если хотите, неплотность посадки. Зубчатые муфты всегда имеют некоторый люфт. В в дополнение к возможностям смещения, люфт также обеспечивает место для смазки. Смазка необходима для редуктора муфты работают хорошо. Некоторые зубчатые муфты имеют больший люфт, чем другие. В дополнение к люфту есть еще одна подходящая посадка на концентратор к интерфейсу втулки. Это “подгонка по большому диаметру”. Механизм Муфты изготавливаются так, чтобы плотно прилегать к основному диаметру ступицы и корню. диаметр втулки. Когда муфта не вращается, эти два поверхности опираются друг на друга, если это горизонтальная установка. В при работе зубья сопрягаются на делительной линии, и именно здесь возникает крутящий момент. передано. Посадки малого диаметра исключат подходящую несоосность возможности и возможности передачи крутящего момента.

Жесткие втулки в основном фланец, установленный на валу и прикрепленный болтами к соседнему ½ связь. В жестких муфтах “C” и “CX” используется одна ступица с прямым зубья, которые сопрягаются со сплошной втулкой. Прямой зуб жесткий ступица очень плотно входит во втулку т.к там очень мало обратная реакция. Мы не хотим, чтобы жесткая втулка болталась, так как это может привести к проблемы с вибрацией.

Ступица и втулка зубчатой муфты также подогнаны друг к другу, чтобы предотвратить утечку смазки. Большинство зубчатых муфт смазываются консистентной смазкой. Когда смазывание маслом обычно используется непрерывный поток через зубную сетку. Масло смазка – это особый случай. Интерфейс втулки и ступицы на границы могут иметь эластомерные кольца, прокладки или лабиринты для предотвращения утечка смазки.

Две половины зубчатой муфты фланцевого типа скреплены болтами. Болтовое соединение является важной частью мощности путь передачи. В некоторых конструкциях мощность передается через поверхность трением, и в этом случае болт обеспечивает достаточную зажимную силу обеспечить лобовое трение. Другие конструкции позволяют болтам нести нагрузка на сдвиг. Оба случая требуют надлежащего анализа множества нагрузки на болты. Кроме того, корпуса болтов могут обеспечивать центрирующее действие для управления двумя половинами муфты. Болты могут либо выставляться напоказ, либо скрываться. Изначально Sier-Bath продвигала закрытый болт в стандартной комплектации из соображений безопасности. С появлением OSHA и требуемые ограждения муфты, часть причин для стандарта идет прочь. Эти два типа также имеют разные потери на ветер, которые влияют на монтаж. Болты не являются стандартным стандартом хозяйственного магазина. (Пожалуйста не пытайтесь их использовать!)

неразъемная муфта или зубчатая муфта типа “C” и “CX” без болтового соединения вместе. Преимущество в том, что муфту можно сделать меньше. и легче. Меньшие и более легкие муфты также имеют более низкие значения инерции. Меньшая инерция является преимуществом при запуске машины. Другая Преимуществом отсутствия болтов является отсутствие нагрузки на болты. Болты могут быть слабым местом в некоторых приложениях. При некоторых условиях баланса и высокой скорости болты тоже вредны.

Лавджой Зубчатые муфты Sier-Bath и HercuFlex с фланцевой муфтой (“F” и “FX”) изготовлены в соответствии с размерами Американской ассоциации производителей зубчатых колес (AGMA). до размера 9. Это означает фланцевые серии Sier-Bath или HercuFlex. муфта будет сопрягаться пополам со всеми другими зубчатыми муфтами, предназначенными для Стандарты АГМА. Хотя стандарты AGMA основаны на США, многие европейские производители строят, чтобы соответствовать размерам. Соответствующие размеры включать только интерфейс, например, внешний диаметр фланца, количество болты, размер болта, окружность болта и зазор. Во много раз длина через отверстие ступицы одинаковое. Никаких обещаний о крутящем моменте или диаметре отверстия не дается способность. Lovejoy, как и другие производители зубчатых муфт, использует аналогичные номенклатура для определения размеров муфты. Каждая компания публикует таблица взаимозаменяемости по крайней мере до размера 7.

B. Планы гибкости

Мы можно рассматривать плоскость гибкости как опорную точку на соединение вала с валом. Муфта из эластомера имеет одну плоскость изгиба. где эластомер искажается, чтобы обеспечить угловое и параллельное способность. Полногибкая зубчатая муфта имеет две точки поворота на двух зубчатые сетки. Дисковая муфта имеет два набора гибких металлических элементов. которые искажают, чтобы обеспечить несоосность. За исключением эластомерных муфт которые искажаются в двух направлениях, гибкая плоскость обеспечивает только угловое сгибание. В зубчатой муфте этот угловой изгиб обычно составляет 1 1/2°. Муфты шпинделя специальной конструкции имеют больше возможностей. Для других типов муфт вы должны обратиться к литературе, так как нет двух типов муфт похожи.

1. Радиальное или параллельное смещение

Два плоскости изгиба, каждая из которых обеспечивает некоторый угловой изгиб, расположены последовательно, чтобы получить параллельное смещение. Чем больше осевое расстояние от одного плоскость изгиба к следующей, большей радиальной или параллельной способность. Муфты шпинделя и плавающие муфты вала обеспечивают максимальная способность. Распорные муфты также хороши для дополнительных радиальных поршневые и моноблочные муфты, такие как стандартные фланцевые муфта зубчатая муфта обеспечивает миним.

2. Угловое смещение

Гибкая жесткая зубчатые муфты обеспечивают только угловую несоосность. Здесь только один гибкая плоскость. Гибкая жесткая конструкция не обеспечивает никаких радиальных возможностей. связь. Зубы могут наклоняться внутри сетки, но это все, что допустимое смещение, хотя люфт может допустить некоторое радиальное несоосность тоже. Одноэлементные дисковые муфты также обеспечивают угловое только несоосность. Одноэлементные эластомерные муфты могут деформироваться. достаточно, чтобы сместить как радиальное, так и угловое смещение.

3. Осевое смещение

Осевое несоосность также обрабатывается зубчатой муфтой. Осевое смещение доступен либо из полностью гибкого, либо из гибкого жесткого блока. доступная сумма зависит от многих факторов, и на самом деле специальные предложения доступны для длинных скользящих приложений. Осевое смещение или движение часто связано с тепловым ростом вала и плавающими роторами. это приспосабливается за счет скольжения зуба ступицы внутри зуба втулки. Осевое перемещение можно остановить пластиной или кнопкой. Другие типы иметь мало возможностей или вообще не иметь их в этой плоскости несоосности; немного эластомерные муфты даже с трудом останавливают осевое плавание после определенного расстояния и может развалиться.

Есть много комбинации углов и интервалов, которые можно рассчитать по плоскости геометрия, чтобы получить идеальную ситуацию для приложения. Всегда держите иметь в виду, что оборудование должно быть выровнено с вращающимся оборудованием стандарты и требования производителей, а не только муфта производители. При работе с перекосом муфта может передавать реактивные нагрузки или вибрации внутри муфты возможности, но не возможности оборудования.

C. Оборудование и аксессуары

Гайки болты, сальники, опорные кольца и прокладки необходимы для зубчатая муфта. За исключением болтов, эти элементы используются для удерживая смазку в муфте. Иногда эти элементы ограничивают сцепление заявление. Например, температура может быть ограничена уплотнительным кольцом. возможности. Несоосность может привести к вытеканию смазки из уплотнения. поверхность, или для некоторых модификаций может потребоваться уплотнение грязесъемника, а не уплотнительное кольцо. Уплотнения могут удерживаться на месте несколькими способами. Уплотнительное кольцо самый простой и входит в канавку втулки. Иногда Держатель уплотнения прикручен к муфте муфты болтами. Это всегда так на муфтах больше размера 9. Делает сборку муфты к валу и упрощает замену уплотнений. Эти муфты с болтами на держателях уплотнений имеют обозначение FHD. серия “Ф” Муфты с 7 по 9 могут быть как в исполнении “HD”, так и в обычном исполнении. версия.

Sier-Bath типа “FA” и HercuFlex “FX” В муфтах используется уплотнение с высоким смещением, обладающее большей гибкостью, чем обычное печать. Уплотнение муфты «С» удерживается на месте кольцом «спирол». имеет ребра жесткости, встроенные во внутреннюю поверхность. Это форма U или C, которая остается закрытым под нагрузкой. Он также обеспечивает ограничение движения для соединение и фактически рассчитано на то, чтобы выдерживать торцевое усилие.
Смазка Конечно, это важный аксессуар для зубчатой муфты. Муфтовая смазка есть не обычная смазка, а специально разработанная, чтобы масла не отдельно от мыла. В результате смазка содержится в пределах необходимого пространства, и осадок не может накапливаться. Нефть и мыла отделяются в обычных смазочных материалах из-за центробежных сил на более тяжелые частицы.

D. Варианты стандартных муфт

1. Заполните пространство между валами

Муфты часто должны заполнять пространство между валами как одно из их основных атрибуты. Казалось бы, достаточно простая задача, но не все муфты предлагают гибкость при выполнении этой работы. Это еще одна причина, по которой шестерня муфта очень популярна. Расстояние между концами вала вращающегося оборудование должно варьироваться в соответствии со стандартами дизайна, линейкой продуктов вариации, различные моторные рамы и потребности в техническом обслуживании. Шестерня связь может удовлетворить эти потребности различными способами.

Если зазор между валами мал, муфта может использовать свои возможности чтобы перевернуть ступицы или столкнуться с ступицами. Бесконечное количество возможности можно получить от минимума каталога до каталога максимум. Обратите внимание, что этот зазор не влияет на расстояние между плоскостями изгиба. если только ступицы не перевернуты. Одна или обе втулки могут быть реверсивными. Иногда используется распорная деталь, чтобы обеспечить пространство для обслуживания или снятие машины.

Распорки изготавливаются по стандартам машиностроителей. Насосы имеют несколько стандартные проставки, такие как 3 1/2 дюйма, 7 дюймов и другие. Компрессоры будет другой набор. В проставках используются две муфты ½ и одна фланцевая. полая трубка для соединения полумуфт. Распорки могут служить разделить плоскости изгиба и может быть частью торсионной настройки связь.

Распорки имеют практические ограничения по длине, которые связаны со стоимостью, весом и критическая скорость. Когда прокладка становится слишком дорогой, следующим шагом будет использовать плавающую муфту вала для достижения необходимого расстояния. Основная причина использования длинного плавающего вала заключается в достижении большего радиального несоосность между валами. Вторичная причина заключается в том, чтобы достичь длительного расстояние между водителем и вращающимся оборудованием. Плавающий Муфта вала состоит из двух упругих жестких муфт, соединенных деталью сплошного вала. Плавающие валы встречаются на мостовых кранах и стальных прокатные станы. Вес и критическая скорость являются важными факторами для плавающих валов.

Зубчатые муфты можно модифицировать, чтобы рост вала в осевом направлении и ограничить рост в осевом направлении направление. Ограничение роста требует пластины и, возможно, кнопки вставляется между полумуфтами. Когда вал пытается двигаться в осевом направлении останавливается после перемещения на заданную расстояние. Именно это мы подразумеваем под «ограниченным конечным вылетом». Это необходимо двигатели с подшипниками скольжения. Подшипники скольжения часто используются в больших моторы мощностью более 200 лошадиных сил. Те же пластины и кнопки используются на вертикальные муфты.

Иногда мы хотим остановить не движение, а электрический ток известный как гальванический ток. Для этого мы предлагаем изолированную муфту. Одна половина муфты электрически изолирована от другой. тем самым прерывая поток тока. Это делается путем добавления изоляционные пластины и втулки. Гальванические токи являются причиной питтинг и коррозия при плотной посадке механического оборудования и зубьев шестерни. Это не обязательно изолятор высокого напряжения, т.к. встречаются в проводных системах.

С другой стороны, зубчатая муфта может быть устроены таким образом, чтобы обеспечить осевое смещение, как того требуют тепловые условия. рост вала в горячем приложении. Многие муфты могут быть установлены на допускают некоторое тепловое расширение, но только зубчатая муфта свободно скользит назад и далее без увеличения нагрузки на элемент flex. Кроме того к тепловому расширению, зубчатые муфты могут быть приспособлены для скольжения расстояния. Длинные ползунки используются для извлечения оборудования из система, в которой муфта является наиболее подходящей точкой движения. Середина ползунки используются, когда муфта должна регулироваться в осевом направлении, в то время как техника находится в движении, выполняя свою работу. Рафинеры, машины Джордана и намотчики рулонов на бумажных фабриках используют возможность скольжения. Муфты шпинделя также имеют некоторую возможность скольжения, чтобы приспосабливаться к установка или эксплуатационные требования прокатных станов.

2. Модификация муфты для удовлетворения некоторых потребностей клиентов

Некоторые приложения выходят за рамки традиционных требований к соединению передача крутящего момента, несоосность и заполняющее пространство. Простой случай – это вертикальная муфта. Когда муфта установлена вертикально, силы и веса должны быть учтены, так как мы не можем позволить им вмешиваться в действие несоосности. Для зубчатых муфт необходимо учитывать вес рукава и потенциальное движение. То есть достигается путем добавления пластины и кнопки, как упоминалось ранее в разделе ограниченное конечное обсуждение с плавающей запятой. Кнопка закруглена, чтобы позволить нагрузку передача при несовпадении. Нагрузка или вес переносится на нижний вал и оттуда к упорному подшипнику в этом оборудовании. висит муфты нагрузки, в свою очередь, передают нагрузку вверх на подшипник в муфта верхняя. В вертикальном соединении с плавающим валом весь плавающий узел опирается на нижний вал и должен учитываться дизайнер.

Зубчатые муфты могут быть сконфигурированы для специальных рабочие места. Мы уже обсудили возможности слайдера, другие возможности включают срезной штифт, вырез и тормозную муфту. Муфты со срезным штифтом отключаются при воздействии на них заданных перегрузок по крутящему моменту, таким образом защита другого оборудования. Перегрузки по крутящему моменту могут быть вызваны остановкой или циклические перегрузки. Вырезные муфты, которые могут быть автоматическими или ручными и включают штифты, чтобы удерживать их на месте, функционировать как разъединитель или соединить муфту. Их можно использовать на машине с двумя приводами для изоляции неиспользуемый драйвер. Они могут быть использованы для временного соединения для регулировка поворотного вала, в этом случае они соединяются и разъединяются на лету. Их также можно использовать для поворотного механизма, который вращается тяжелое оборудование, когда оно отключено от линии, и помогает предотвратить постоянный набор в валу. Вырезанный штифт удерживает муфту в одном положении или Другой. Муфта тормозного колеса или тормозного диска включает в себя тормозное устройство на муфта. В некоторых системах речь идет о сохранении пространства. затормозить муфту. В других ситуациях, нажав на тормоз в муфта не позволяет высокому циклическому крутящему моменту достигать низкого крутящего момента валы. Муфты тормозных колес часто крепятся рядом с валом коробки передач. так как шестерня инерционная находится в коробке.

E. Умеренные и высокоскоростные приложения

At В начале нашего обсуждения зубчатых муфт мы упомянули, что зубчатые муфты способны развивать очень высокие скорости. Они могут развивать скорость и крутящий момент одновременно. Пределом всегда была необходимость смазывание сопрягаемых поверхностей шестерни. В то время как высокие скорости увеличивают износа и может быть причиной высоких напряжений в муфте, большая проблема баланс. Муфты, работающие при высоких оборотах или высокой скорости обода вызовет проблемы с вибрацией, если они не сбалансированы. Баланс и радиальное отклонение также играет большую роль в вопросе бокового критического скорости.

Баланс сцепления достигается конструкцией, изготовление и балансировка станков. Без прохождения полного диалог механики движения, скажем, что баланс касается как расположен вес вращающейся массы или инерции или смещен относительно центра масс. Если этот вес идеально распределяется вокруг центра вращения и центра муфта, муфта находится в равновесии. Поскольку нет ничего идеального в муфты и некоторые другие вопросы в жизни, всегда есть потенциал дисбаланс. Некоторая часть потенциального дисбаланса является результатом механической обработки. толерантность. Не по центру, не по кругу, не параллельно или даже свободно. привести к массовым перемещениям. В отливках некоторый потенциальный дисбаланс может исходить из пустот или воздушного пространства внутри отливки. Когда муфта состоит из сборки, конструкции и процесса сборки может привести к состоянию дисбаланса. Чтобы иметь лучший баланс, это необходимо быть сбалансированным в дизайне и допусках, а также имеют очень жесткие допуски. Последним шагом становится установка муфту или ее компоненты на балансировочной машине для измерения дисбаланса и принять некоторые контрмеры. Контрмеры обычные включают удаление материала в определенных областях, чтобы компенсировать массу смещение. Баланс также достигается в некоторых случаях добавлением материал. В конце всегда будет некоторый остаточный дисбаланс.

Спецификации остаточного дисбаланса и методы балансировки являются предметом нескольких стандартов.
стандарты распространяются на все типы муфт, даже на низкоскоростные агрегаты в некоторых случаи. Спецификации были разработаны AGMA, ISO и API, чтобы назвать три. Отдельные OEM-клиенты могут иметь свои собственные стандарты, которые обычно берутся из признанных стандартов, перечисленных ранее. Императорский дисбаланс агрегата измеряется в дюймах (обычно микродюймах) или в унций-дюймов. В первом случае размер определяет центр масс. относительно вращения, а в последнем случае дисбаланс определяется как по весу, так и по расстоянию. Многие спецификации основываются на стандарт по рабочей скорости, а также.

Зубчатые муфты представляют собой частный случай проблем с балансом. Зубчатая муфта имеет люфт и свободная посадка между зубьями, поэтому его нельзя крутить на балансировочной машине пока собран без доработок. Зубчатая муфта в сборе с небольшим натягом по большому диаметру, сбалансированный, разбирают, шлифуют кончики зубьев и снова собирают для использования в заявление. Зубчатые муфты не будут работать без люфта в большой диаметр.

Хотя баланс очень важен для высокой скорости зубчатые муфты, необходимо также отметить, что высокая скорость имеет потенциал из-за повышенного износа зубьев. Чрезвычайно высокоскоростные агрегаты используют закаленные зубья для увеличения срока службы муфты. Скользящие муфты имеют закаленные зубья в некоторых приложениях тоже. В несоосной зубчатой муфте зубья ступицы и зубья втулки постоянно трутся друг о друга. это механизм износа что в конечном итоге приводит к гибели муфты. необходимо изменить материалы конструкции, чтобы укрепить муфты. Материал должны быть совместимы с индукционной закалкой, карбонизацией, или азотированием. Когда зуб твердый, он должен сохранять свою силу по-прежнему нести крутящий момент. Карбиды железа и нитриды углерода обеспечивают твердость поверхности. В то время как углеродистая сталь 1045 является популярным стандартом стали для зубчатых муфт, Lovejoy также использует 4140 и другие высоколегированные стали.

Смазка безусловно, необходимо для уменьшения износа и уменьшения трения между сопряженными зубьями. Высокоскоростные муфты имеют масляную смазку. масло, которое циркулирует через фильтры и охладители, распыляется в площадь зубьев с одной стороны и дренированные с муфты на другая сторона зубов. Смазка создаст проблемы с повышением температуры, может отцентрифугироваться из области, нуждающейся в смазке, и сломается вниз, требующие повторной смазки. Циркуляционное масло имеет преимущество постоянное обновление.

F. Больше размера 7

Большая зубчатая муфта

Есть несколько магических чисел, когда дело доходит до зубчатых муфт. Один из них грань между большими и маленькими. Это число произвольно установлено равным 7, но может быть и 9. Обмен размерами AGMA идет на девятый размер для зубчатые муфты. Как только размер увеличивается до 7 и выше, количество приложений и, следовательно, продажи очень ограничены. Шестерня размера семь муфта имеет диаметр отверстия 9или более дюймов (зависит от размера ключа тоже) и крутящий момент примерно 1 миллион дюйм-фунтов. Этот крутящий момент соответствует 16000 лошадиных сил при 1000 об/мин. не многие приложения идут так далеко и когда они это делают, ситуация особенная. Обычно большая передача муфты используются при очень низких оборотах и очень высоком крутящем моменте. на сталелитейных и алюминиевых прокатных заводах, горно-обогатительных фабриках, дробилки или резиновые процессоры.

Пока В каталогах зубчатых муфт Lovejoy будут представлены зубчатые муфты соответствующего размера. 30, Lovejoy’s Downers Grove, IL и South Haven, MI запасы зубчатых муфт вплоть до размера 15.
