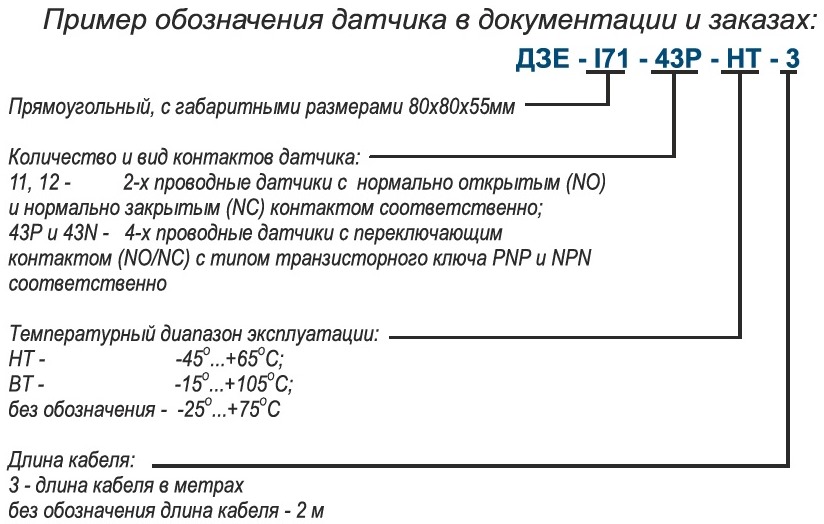

Обозначение Датчиков На Принципиальной Схеме

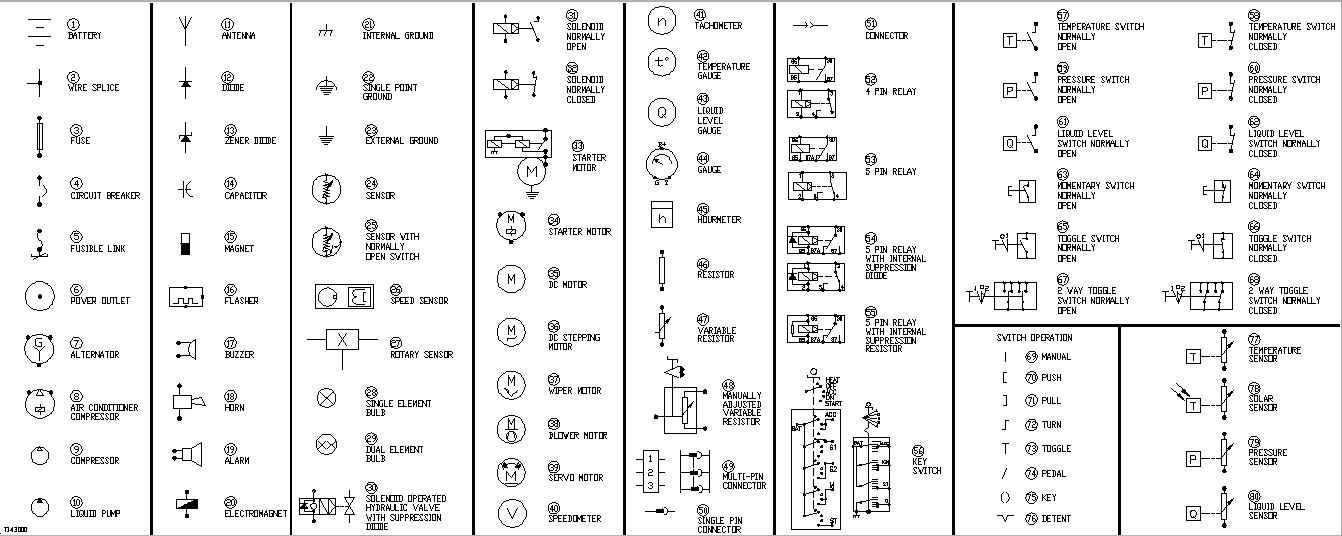

Обозначения условные графические в схемах.

Условные обозначения элементов технологических схем

Однобуквенная символика элементов

Искусство составления принципиальной схемы. Структурная схема блок-схема определяет основные функциональные части изделия установки , их назначение и взаимосвязи; она разрабатывается при проектировании конструировании изделия, раньше схемы др.

В большинстве случаев этого достаточно. Не основные сигналы для данной части желательно обозначать ссылками.

Для составления полного обозначения должны быть добавлены линии потоков: Две крайние позиции — двухлинейный, нормально закрытый, с изменяющимся проходным сечением — двухлинейный, нормально открытый, с изменяющимся проходным сечением — трехлинейный, нормально открытый, с изменяющимся проходным сечением 4. Чтение и составление принципиальных схем является неотъемлемой частью промышленного инженера.

D — Символ заземления. Виды и типы электрических схем Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают.

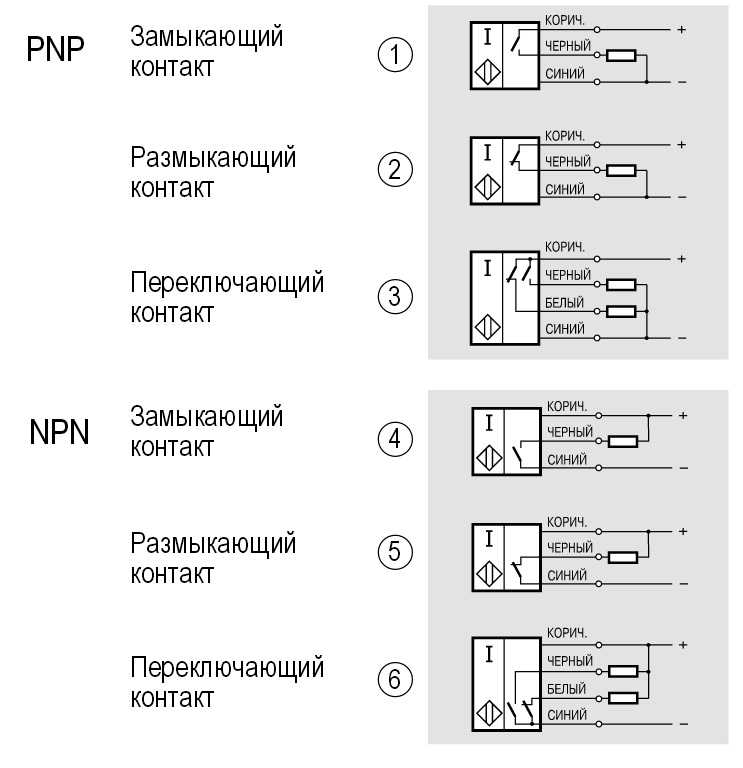

Можно не отображать часть элементов схемы для улучшения читаемости, вынося менее значимые элементы на отдельные листы. Изменение имеющейся схемы включения датчика движения для включения света. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений.

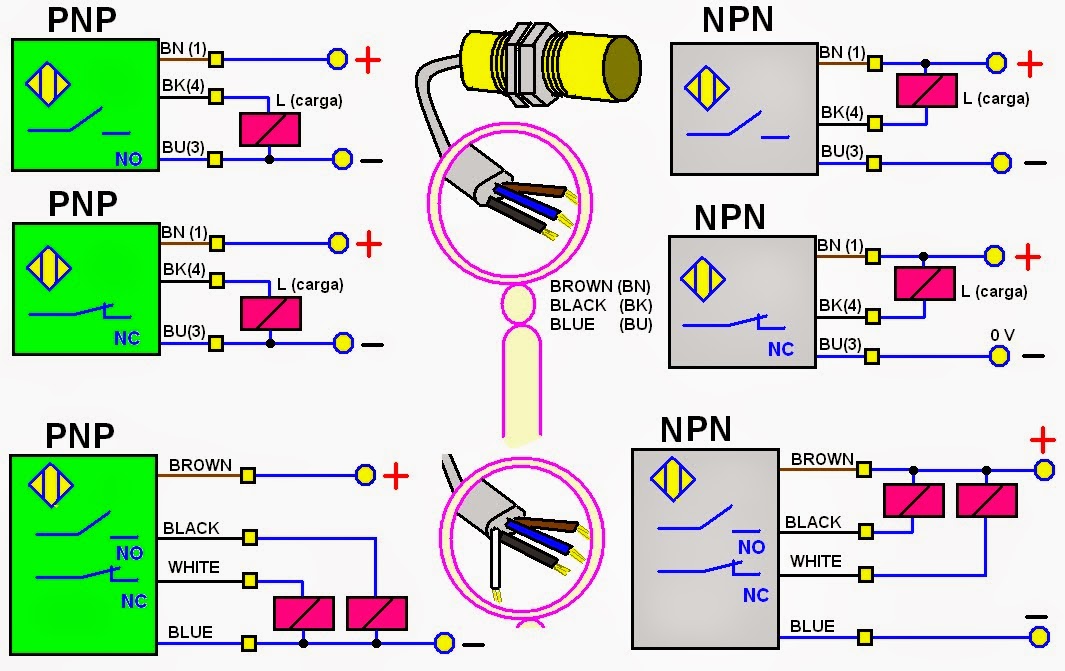

С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. А что там свежего в группе ВК СамЭлектрик. Условные графические изображения на основании ГОСТ Большинство схем, которые созданы по ЕСКД, конструкторами и инженерами предприятий просто уродливы. Переключение типа выхода датчика если имеются такие переключатели на корпусе датчика.

Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710

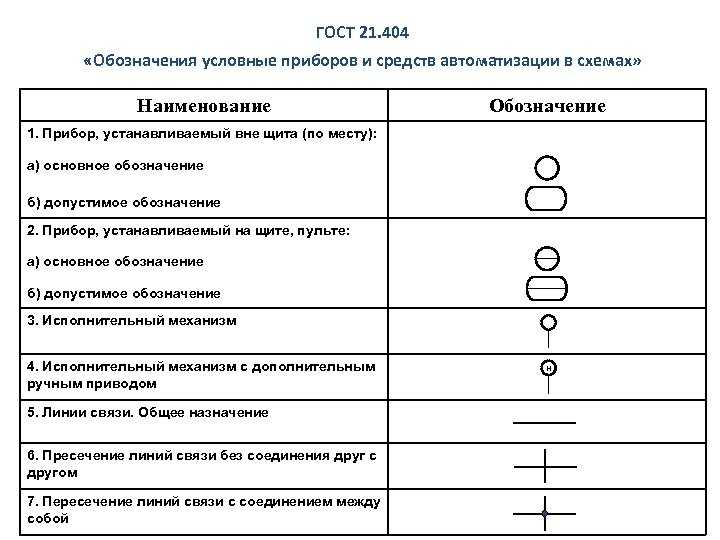

Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания. D — контакты коммутационных приборов:. Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу: Первый буквенный символ, обязательный для отражения в маркировке Группа основных видов элементов и приборов Элементы, входящие в состав группы наиболее характерные примеры A Лазеры, мазеры, приборы телеуправления, усилители. Е — ИМ, на который дополнительно установлен ручной привод. Наличие соединения при пересечении.

ГОСТ 2.729-68 ЕСКД. Обозначения условные графические в схемах. Приборы электроизмерительные

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В СХЕМАХ

ГОСТ 2. 729-68

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
В СХЕМАХ.

ПРИБОРЫ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ

Unified system for design documentation.
Graphic identifications in schemes.
Electromeasuring apparatus

ГОСТ
2.729-68

Дата введения 1971-01-01

Настоящий стандарт устанавливает условные графические обозначения электроизмерительных приборов на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Введен дополнительно, Изм. № 1, 3).

Обозначения электроизмерительных приборов приведены в таблице.

Наименование	Обозначение
1а. Датчик измеряемой неэлектрической величины
1. Прибор электроизмерительный
а) показывающий
б) регистрирующий
в) интегрирующий (например, счетчик электрической энергии)
Примечания: 1. При необходимости изображения нестандартизованных электроизмерительных приборов следует попользовать сочетания соответствующих основных обозначении, например, комбинированный прибор, показывающий и регистрирующий. 2. Для указания назначения электроизмерительного прибора в его обозначение вписывают условные графические обозначения, установленные в стандартах ЕСКД. а также буквенные обозначения единиц измерения или измеряемых величин, которые помещают внутри графического обозначения электроизмерительного прибора
a) амперметр
б) вольтметр
в) вольтметр двойной
г) вольтметр дифференциальный
д) вольтамперметр
е) ваттметр	W
ж) ваттметр суммирующий	∑ W
з) варметр (измеритель активной мощности)	*var*
и) микроамперметр	μ A
к) миллиамперметр	тА
л) милливольтметр	mV
м) омметр	Ω
н) мегаомметр	M Ω
о) частотомер	Hz
п) волномер	λ
р) фазометр: измеряющий сдвиг фаз	φ
измеряющий коэффициент мощности	*cos* φ
с) счетчик ампер-часов	Ah
т) счетчик ватт-часов	Wh
у) счетчик вольт-ампер-часов реактивный	*varh*
ф) термометр, пирометр	t ° ( *допускается* *Θ^о)*
х) индикатор полярности	+ –
и) тахометр	n
ч) измеритель давления	Pa *или Р*
т) измеритель уровня жидкости
ш) измеритель уровня сигнала	dB
3. В обозначения электроизмерительных приборов допускается вписывать необходимые данные согласно действующим стандартам на электроизмерительные приборы. 4. Если необходимо указать характеристику отсчетного устройства прибора, то в его обозначение вписывают следующие квалифицирующие символы: а) прибор, подвижная часть которого может отклоняться в одну сторону от нулевой отметки:
вправо
влево
б) прибор, подвижная часть которого может отклоняться в обе стороны от нулевой отметки
допускается применять обозначение
в) прибор вибрационной системы
г) прибор с цифровым отсчетом
д) прибор с непрерывной регистрацией (записывающий)
е) прибор с точечной регистрацией (записывающий)
ж) прибор печатающий с цифровой регистрацией
з) прибор с регистрацией перфорированием
Например:
вольтметр с цифровым отсчетом
вольтметр с непрерывной регистрацией
амперметр, подвижная часть которого отклоняется в обе стороны от нулевой отметки
2. Гальванометр
3. Синхроноскоп
4. Осциллоскоп
5. Осциллограф
6. Гальванометр осциллографический: а) тока или напряжения
б) мгновенной мощности
7. Счетчик импульсов
8. Электрометр
9. Болометр полупроводниковый
10. Датчик температуры
10а. Датчик давления
Примечание: При необходимости указания конкретной величины, в которую преобразуется неэлектрическая величина, допускается применять следующие обозначения, например, датчик давления
11. Термоэлектрический преобразователь: а) с бесконтактным нагревом б) с контактным нагревом	По ГОСТ 2.768-90 По ГОСТ 2.768-90
П. 12 по ГОСТ 2.728-74
13. Часы вторичные
Примечание. Для указания часов, минут и секунд используют следующее обозначение
14. Часы первичные
15. Часы с контактным устройством
16. Часы синхронные, например, на 50 Гц
17. Индикатор максимальной активной мощности, имеющий обратную связь с ваттметром
18. Дифференциальный вольтметр
19. Соленомер
20. Самопишущий комбинированный ваттметр и варметр
21. Счетчик времени
22. Счетчик ватт-часов, измеряющий энергию, передаваемую в одном направлении
23. Счетчик ватт-часов с регистрацией максимальной активной мощности
24. Отличительный символ функции счета числа событий
25. Счетчик электрических импульсов с ручной установкой на n (установка на нуль при n =0)
26. Счетчик электрических импульсов с установкой на нуль электрическим путем
27. Счетчик электрических импульсов с несколькими контактами; контакты замыкаются соответственно на каждой единице (10°), десятке (10¹), сотне (10²), тысяче (10³) событий, зарегистрированных счетным устройством
28. Счетное устройство, управляемое кулачком и управляющее замыканием контакта через каждые п событий
Примечания к п.1-28 1. При изображении обмоток измерительных приборов разнесенным способом используют следующие обозначения:
а) обмотка токовая
б) обмотка напряжения
в) обмотка секционирования с отводами:
токовая
напряжения
г) обмотка секционирования переключаемая: токовая
напряжения
2. Обмотка в схемах измерительных приборов, отражающих их взаимное расположение в измерительном механизме, изображают следующим образом:
а) обмотка токовая
б) обмотка напряжения
в) обмотки токовые для сложения или вычитания
г) обмотки напряжения для сложения или вычитания
Например, механизм измерительный:
амперметра однообмоточного
вольтметра однообмоточного
ваттметра однофазного
ваттметра трехфазного одноэлементного с двумя токовыми обмотками
ваттметра трехфазного двухэлементного
ваттметра трехфазного трехэлементного
логометра магнитоэлектрического (например, омметра-логометра)
логометра ферродинамического (например, частотомера)
логометра электродинамического (например, фазометра однофазного)
логометра трехобмоточного (например, фазометра трехфазного с двумя токовыми обмотками)
логометра четырехобмоточного (например, синхроноскопа трехфазного)
логометра четырехобмоточного (например, фазометра трехфазного с одной токовой обмоткой)
3. Выводные контакты обмоток допускается не изображать, если это не приведет к недоразумению
4. Выводные контакты обмоток допускается не зачернять, например, вольтметр однообмоточный

(Измененная редакция, Изм, № 1, 2, 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 1.08.68 № 1208

3 ВЗАМЕН ГОСТ 7624-62 в части разд. 6

4 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2. 721-74	12

5 ПЕРЕИЗДАНИЕ (январь 1995 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1981 г., октябре 1990 г., октябре 1993 г. (ИУС 11-81, 1-91, 5-94)

Суммарная ошибка или точность? – STS Switzerland (EN)

Тема точности часто является основным вопросом для конечных пользователей при покупке преобразователя давления. Здесь задействована различная терминология, относящаяся к точности, которую мы объясняли ранее. Однако точность является лишь частичным аспектом другой концепции, полной погрешности, которая также фигурирует в технических описаниях преобразователей давления. Далее мы объясним, как следует понимать это обозначение в технических описаниях и какую роль оно должно играть при выборе подходящего датчика давления.

Во-первых, можно сказать, что точность не дает информации об общей ошибке. Это зависит от различных факторов, например, от того, в каких условиях фактически используется датчик давления. На Рисунке 1 мы можем видеть три аспекта, из которых состоит общая погрешность: регулируемые погрешности, точность и тепловые эффекты.

Рис. 1: Источники общей ошибки

Как мы видим на приведенном выше рисунке, частичный аспект регулируемой ошибки состоит из ошибок нулевой точки и диапазона. Обозначение «регулируемая ошибка» связано с тем, что погрешность нулевой точки и диапазона можно легко идентифицировать и скорректировать. Таким образом, это ошибки, с которыми пользователям не нужно мириться, и действительно, обе они уже исправлены на заводе в датчиках давления производства STS.

Долговременная стабильность, также известная как долговременная ошибка или долговременный дрейф, является причиной ошибок нулевой точки и диапазона во время работы. Это означает, что эти две настраиваемые ошибки могут появиться снова или даже «ухудшиться» после длительного использования датчика. Благодаря калибровке и последующей регулировке этот долгосрочный дрейф может быть снова скорректирован. Подробнее о калибровке и настройке читайте здесь.

Точность

Частичный аспект точности также фигурирует в технических описаниях под термином «отклонение характеристической кривой». Это отсутствие концептуальной ясности сводится к тому, что сам термин «точность» не подпадает под действие какого-либо законодательно установленного стандарта.

Термин охватывает ошибки нелинейности, гистерезиса (давления) и неповторяемости (см. рис. 2). Неповторяемость описывает те отклонения, которые наблюдаются при приложении давления несколько раз подряд. Гистерезис относится к тому факту, что выходные сигналы могут различаться при одном и том же давлении, когда к нему приближаются с «растущего» и «падающего» направления. Оба эти фактора, однако, очень незначительны в пьезорезистивных преобразователях давления.

Наибольшее влияние на точность и, следовательно, на общую погрешность оказывает нелинейность. Это наибольшее положительное или отрицательное отклонение характеристической кривой от эталонной линии при повышении и понижении давления. Подробнее о терминологии читайте здесь.

Рис. 2: Наибольшая разница в характеристической кривой при многократном приближении к измеряемому давлению называется нелинейностью.

Тепловые эффекты

Колебания температуры влияют на измеренные значения датчика давления. Существует также эффект, известный как температурный гистерезис. В общем, гистерезис описывает отклонение системы, когда к одной и той же точке измерения приближаются с противоположных направлений. В случае температурного гистерезиса этот гистерезис описывает разницу (ошибку) выходного сигнала при определенной температуре, когда к этой конкретной температуре приближаются из более низкой или из более высокой температуры. В STS это обычно указывается при 25 ° C.

Дополнительную информацию о тепловых характеристиках пьезорезистивных преобразователей давления можно найти здесь.

Рисунок 3: Типичное проявление тепловых эффектов в преобразователях давления.

Суммарная погрешность или точность?

Важный вопрос, возникающий в связи с этими различными аспектами, конечно же, заключается в том, на что пользователи должны обращать наибольшее внимание при выборе датчика. Это будет варьироваться в зависимости от конкретного случая. Поскольку аспект регулируемых погрешностей уже исправлен на заводе, это играет лишь второстепенную роль. В этом случае датчик следует повторно откалибровать и отрегулировать после одного года использования.

При покупке нового сенсора теперь решающими становятся двойной аспект точности и теплового эффекта. Ключевой вопрос в этом контексте: «Выполняю ли я измерения давления в контролируемых условиях?» Это означает, что когда пользователи во время калибровки проводят измерения при температуре, близкой к эталонной (обычно 25 °C), тепловыми эффектами можно практически пренебречь. Однако обозначение общей погрешности становится важным, когда измерение давления выполняется в широком диапазоне температур.

Наконец, мы рассмотрим техпаспорт на пьезорезистивный преобразователь давления ATM.1st от STS (рис. 4):

Рис. 4: Выдержка из техпаспорта (ATM.1st)

Технические характеристики ATM.1st отображает как точность, так и общую ошибку, где записи точности разбиты на соответствующие диапазоны давления. Данные значения получены из нелинейности, гистерезиса и неповторяемости при комнатной температуре. Таким образом, пользователи, желающие выполнять измерения в условиях контролируемой температуры (комнатная температура), могут ориентироваться на указанные значения точности.

С другой стороны, общая погрешность, указанная в техническом паспорте, включает тепловые эффекты. Кроме того, суммарная ошибка дополняется записями «тип.». и «макс.». Первый из них описывает типичную суммарную ошибку. Не все датчики давления абсолютно идентичны и их точность может незначительно отличаться. Точность датчиков соответствует нормальному распределению Гаусса. Это означает, что 90 % измеренных значений во всем диапазоне давлений и температур датчика соответствуют значению, указанному в типичной общей погрешности. Затем этим оставшимся измеренным значениям присваивается максимальная общая ошибка.

Загрузите нашу бесплатную инфографику по теме:

Датчик перепада давления | Высокопроизводительные датчики перепада давления | Поставщик | Изготовитель (Измерение давления | Прибор | Поставщик)

266DSH представляет собой преобразователь дифференциального давления со стандартной конструкцией типа DP. Этот преобразователь давления, характеризующийся длительной стабильностью и высокими рабочими характеристиками, представляет собой обязательство АББ по удовлетворению потребностей Заказчика.

Брошюра: Датчики давления 2600T

Измерение давления стало проще

Брошюра: Беспроводная связь

Приборы и интеграционные решения для измерения температуры, давления, уровня, расхода и плотности

Обзор

Этот преобразователь оснащен сменным электронным модулем, который благодаря функции автоматической настройки значительно повышает производительность предприятия. Его интуитивно понятный дисплей plug-and-play с простой процедурой настройки действительно помогает пользователям экономить время и снижать затраты на техническое обслуживание и складские запасы. Кроме того, инновационная технология TTG (Through The Glass) позволяет пользователям настраивать приборы в полевых условиях, не снимая передней крышки с окошками, и, следовательно, экономить много времени, устанавливая все параметры кончиками пальцев за несколько минут.

Кроме того, 266DSH в стандартной комплектации имеет функцию обнаружения засорения импульсной линии, помогающую пользователю определить, когда импульсная линия будет засорена. Это настоящее профилактическое обслуживание. Сертификация
SIL2/SIL3, выданная TÜV Nord в соответствии с IEC 61508, представляет собой еще одну ключевую особенность в линейке датчиков давления 266. Эта сертификация является реальной гарантией защиты и делает 266DSH оптимальным решением для контуров, критически важных с точки зрения безопасности.

266DSH поддерживает протокол связи WirelessHART, позволяющий добавлять точки измерения давления во время работы. Теперь вы можете контролировать труднодоступные места и не допускать своих сотрудников в опасные и взрывоопасные зоны. Преобразователи давления 266 WirelessHART имеют срок службы батареи около 10 лет при частоте обновления 32 с, обеспечивая очень экономичное и надежное решение для мониторинга ваших технологических активов.

Сократите время установки за счет отказа от сложной проводной инфраструктуры и снижения общих затрат на внедрение технологических измерений с помощью беспроводных устройств АББ с поддержкой связи WirelessHART — измерение стало проще.

Данные

266DSH: практичность выше производительности.

– Базовая погрешность: от ±0,06%
– Пределы диапазона: от 0,05 до 16000 кПа; 0,2 … 2320 фунтов на кв. дюйм
— Доступность нескольких протоколов — обеспечивает интеграцию с платформами HART®, PROFIBUS PA и FOUNDATION Fieldbus, обеспечивая взаимозаменяемость и возможности обновления преобразователя
— Полное соответствие требованиям PED категории III

Полевая шина и HART

Компания ABB Freedom of Choice предлагает подходящий драйвер для основных протоколов полевых шин, подходящих для устройств ABB.

В документе «Матрица версий» для каждого протокола указана версия программного обеспечения, совместимая с версией аппаратного и микропрограммного обеспечения устройства.
