обозначение на схеме и принцип работы устройства

Перейти к содержанию

Search for:

Статьи об энергетике

На чтение 5 мин. Просмотров 3.1k. Опубликовано 10.05.2021

Содержание

Что такое дроссель?
Функционирование
Устройство
Виды
Обозначение дросселя на схеме

Дроссель — это разновидность катушки индуктивности. В электрических схемах элемент используется для снижения влияния токов в определенном диапазоне. Эта деталь применяется при создании аппаратуры, она пассивна, но при этом обеспечивает стабильность работы всей схемы. Электронный дроссель обладает простым механизмом, но подходит для постоянного и переменного тока.

Что такое дроссель?

Деталь используется при составлении электроцепи для предотвращения нагрева и перегрузки. Катушка индуктивности задерживает влияние тока, при этом резкие перепады исключаются из-за закона самоиндукции. Так создается дополнительное напряжение.

Дроссель состоит всего из 4 элементов:

проволоки, которая закрепляется в изоляции;
сердечника, материал для него подбирают отталкиваясь от применения устройства;
заливочной массы, в которую входят вещества, не поддающиеся горению, так обеспечивается дополнительная изоляция;
корпуса, его делают из термоустойчивого материала.

Электронный дроссель похож на железный трансформатор, отличается он обмоткой. Сердечник состоит из стали, а пластины располагаются так, чтобы они не соприкасались друг с другом. Индуктивность достигает 1Гн, катушка ограничивает резкие скачки тока в цепи. Если уровень снижается, то деталь поддерживает его на минимальных показателях, а при сильном повышении дроссель в устройстве ограничивает скачок. Элемент также используется для сглаживания, отделения определенных участков схемы, накапливания энергии и устранения помех.

Разбираясь в том, что такое дроссель, стоит уточнить, что его в основном ставят для сбора энергии и задержки тока в выбранном диапазоне. Некоторые виды люминесцентных ламп неспособны работать без такой детали. Это относится к уличным фонарям и домашним светильникам. Дроссель в контакте с ними выступает ограничителем, который передает электроды на лампу.

Созданные по этому принципу механизмы формируют напряжение, оно нужно для получения разряда. После этого загорается лампа. Процесс протекает настолько быстро, что напряжение создается всего через несколько долей секунды, без детали невозможна стабильная работа и включение предмета.

Функционирование

Электропроводная катушка, ограничивающая ферромагнитный сердечник, работает по принципу самоиндукции. При детальном рассмотрении прибора становится понятно, что он функционирует как электрический трансформатор, но при этом оснащен дополнительной обмоткой. Сердечник специально изолируют, чтобы в электронике не создавались дополнительные помехи.

Катушка обладает высокой индуктивностью, но весь механизм считается низкочастотным. Диапазон колебания тока составляет от 20 до 100 кГц. По этому критерию дроссели делят на низкие, ультразвуковые и сверхвысокие. В последних отсутствует сердечник, вместо него используется обычный резистор или пластиковый каркас.

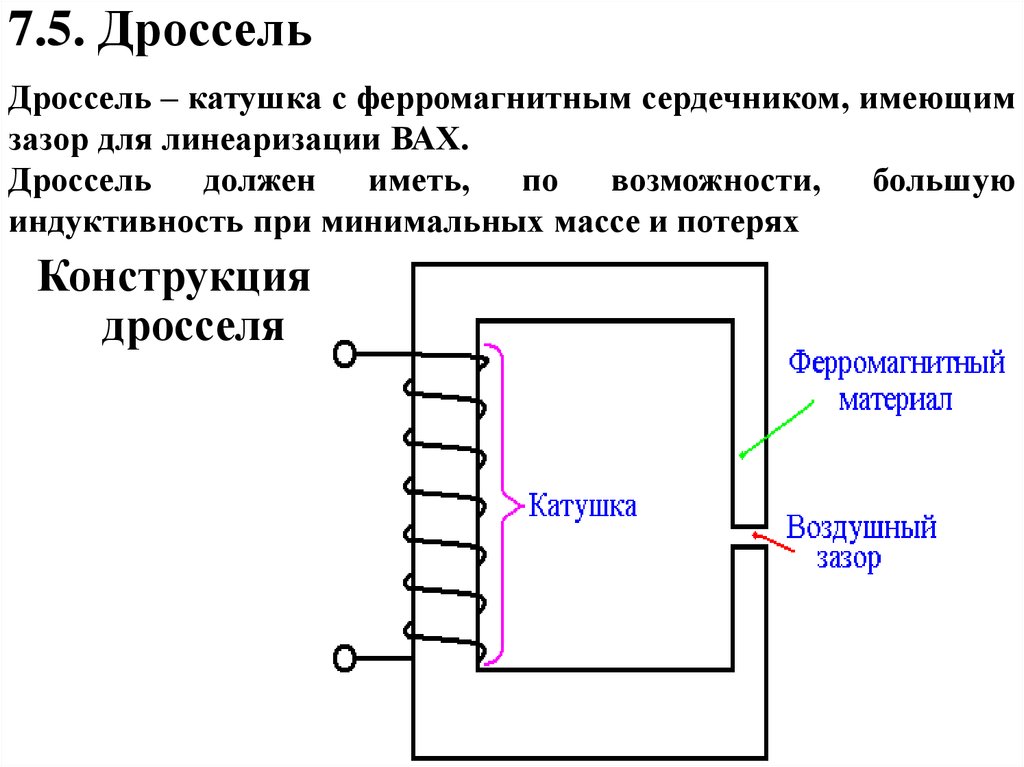

Устройство

Дроссель-трансформатор имеет вид проводника, который наматывается по спирали. В зависимости от сферы использования его делают одно- или многожильным. Иногда в устройство добавляют диэлектрический каркас или оставляют деталь без него. В некоторых элементах дополнительно используется основание с круглым, квадратным или прямоугольным сечением.

Деталь состоит из множества витков, во время создания используется прогрессивная или универсальная намотка. При использовании первого вида они плавно меняются по всей длине, второго — расстояние между витками остается одинаковым.

Прогрессивная намотка используется в электрике, когда требуется сконструировать высокочастотное устройство. Для достижения результата приходится уменьшать паразитную емкость. Намотку выполняют в один или несколько слоев, из материалов подходит только медь, поскольку она выступает проводником.

Чтобы повысить индуктивность, используют ферромагнитный сердечник. В зависимости от места применения используют разные виды материала, поскольку некоторые из них подходят для подавления сильных помех, а другие берут при фильтрации звука. Когда требуется дросселирование механизмов на сверхвысоких частотах, то используют в основном латунь.

Во время производства производитель учитывает требуемую индуктивность, способности к выдерживанию тока и особенности индукции, поскольку иначе произойдет насыщение. Сначала определяется размер зазора, количество витков и сила тока, а потом высчитывается диаметр проволоки. В мелких машинах или электронных устройствах дроссель делают плоским, тогда проводник располагают в виде круга или зигзага.

Виды

Дроссель-трансформаторы выпускают в двух вариациях:

Низкочастотные. Они почти не отличаются от железного трансформатора, просто дополнительно имеют одну обмотку. Катушка является стабилизатором, поэтому при понижении тока она сохраняет требуемый уровень, а при повышении снижает до нормальных показателей.
Высокочастотные. Больше распространены из-за своей стабильной долговечной работы. Для них используется сердечник из стали или феррита, в дешевых аналогах применяют пластик. При работе с длинными или средними волнами используется секционная намотка.

Детали с сердечниками занимают меньше места, поэтому подходят для малогабаритных приборов.

Также элементы классифицируют по назначению:

Для запуска двигателей. Его используют как ограничитель для пускового и тормозного тока. Иногда деталь меняют на трехфазный трансформатор, поскольку он выполняет те же функции.
Для насыщения. Ставится в преобразователях или стабилизирующих устройствах. Подходит для магнитных усилителей, поскольку сердечник меняет сопротивление.

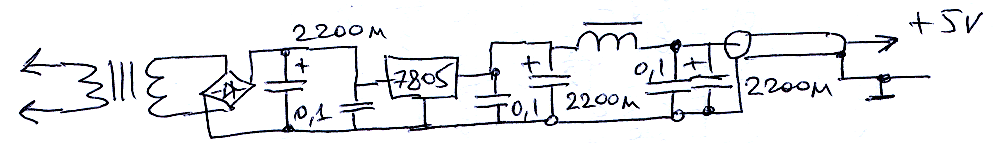

Для сглаживания. Ставится для устранения резких пульсаций, часто встречается в ламповых усилителях.

Помимо этого, есть модели, которые работают на вторичных импульсных источниках. Для этого устройство сначала накапливает энергию в своем поле, а потом переводит ее в нагрузку.

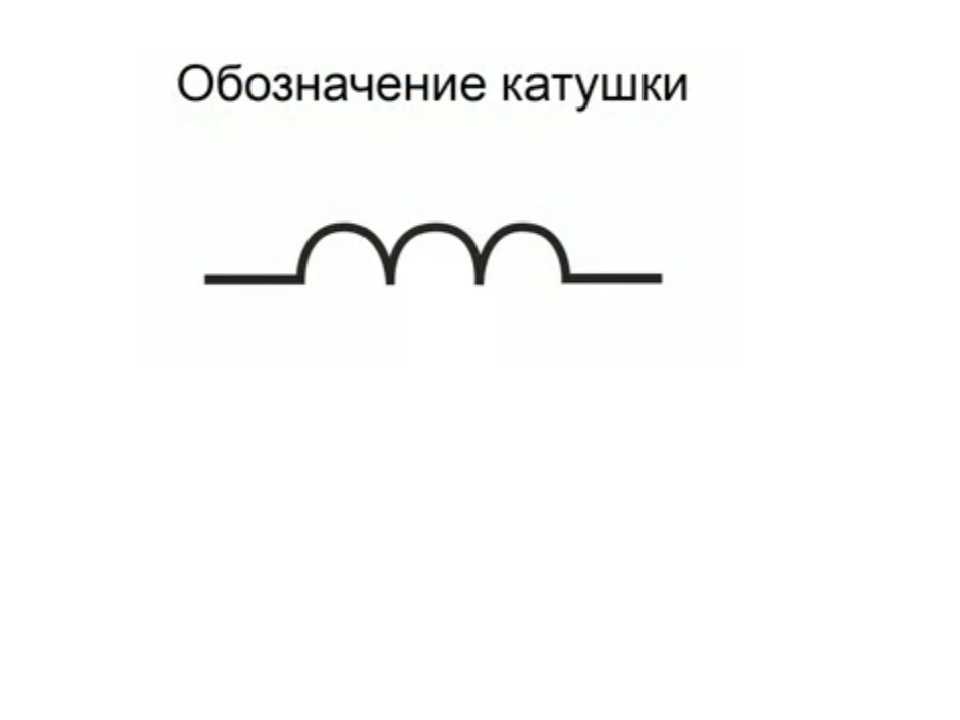

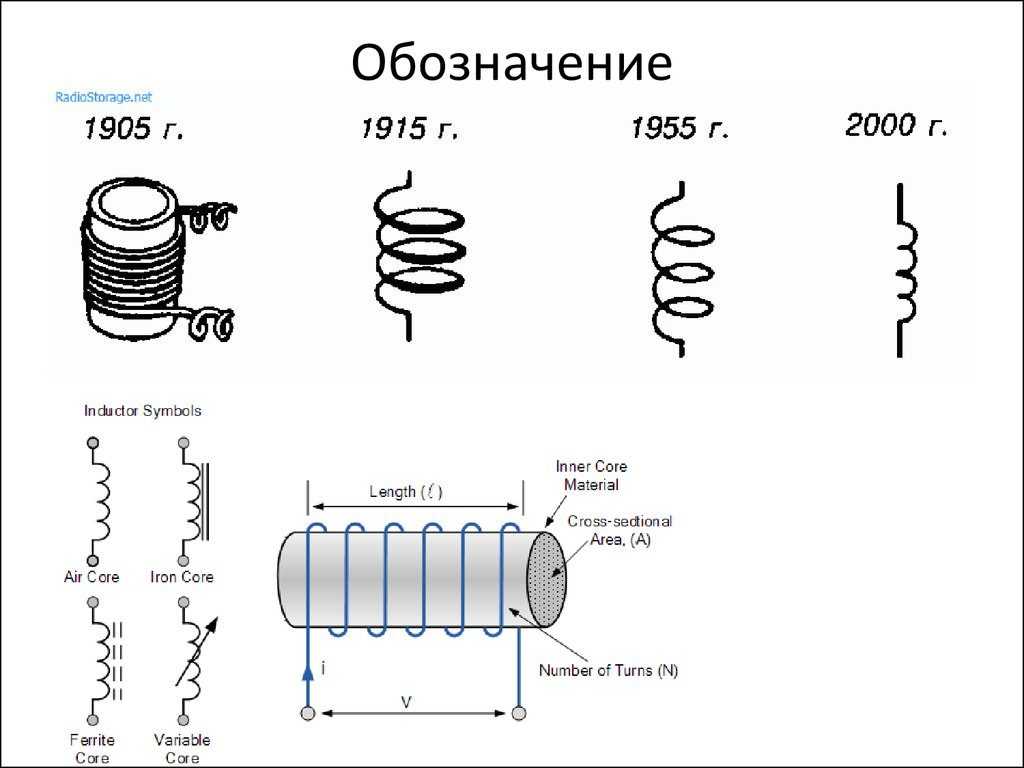

Обозначение дросселя на схеме

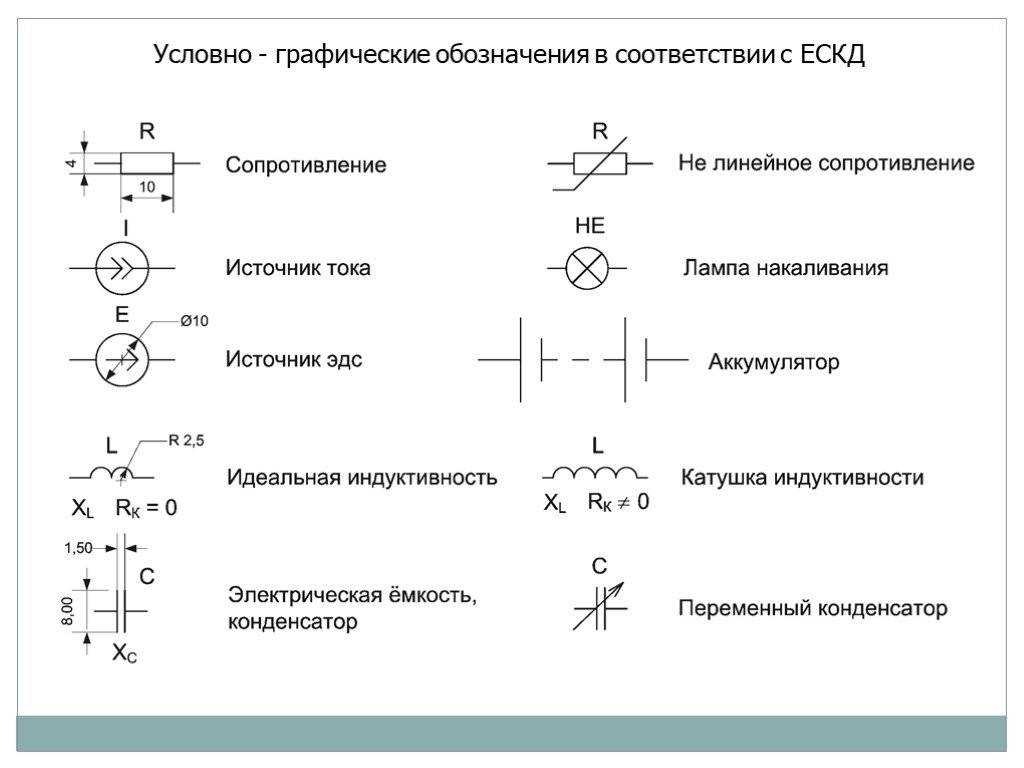

Такие детали всегда изображают по единому принципу, поэтому достаточно один раз в нем разобраться, чтобы потом регулярно читать такие схемы. При этом число полуокружностей выбирают почти любым, чаще оно составляет 3 или 4 единицы для удобного сопряжения с остальными элементами. Выводы обмотки направляют в одну или разные стороны, здесь все зависит от конфигурации схемы. Если нужно изобразить отвод, то рисуют рядом друг с другом сочленения полуокружностей, точку между ними не ставят.

Также есть цветная маркировка деталей, которая соответствует показателям индуктивности. Первые несколько меток указывают на показатели индуктивности в мкГн. Третья — множитель, а последняя — имеющийся допуск. Дроссели маркируют, используя 3 или 4 полоски, иногда их меняют на точки. Если на детали есть три метки, то допуск по умолчанию составляет 20%.

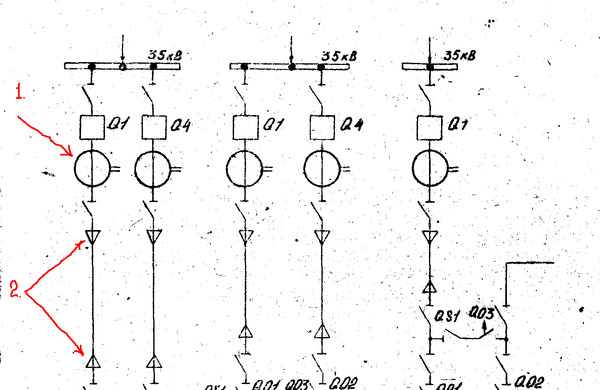

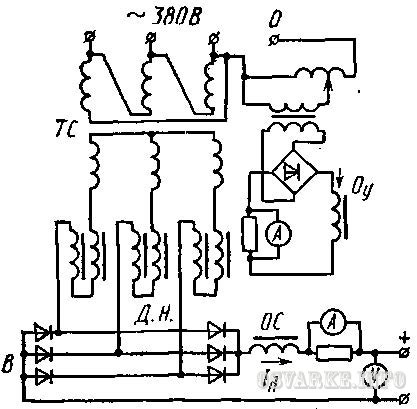

Дроссели используются не только в разных видах лампочек, но и во время сбора импульсных блоков питания, в которых выступают фильтром. В электрических цепях его чаще называют реактором, но принцип устройства остается прежним. Деталь также ставят в сварочные аппараты и применяют в промышленных целях.

Adblock
detector

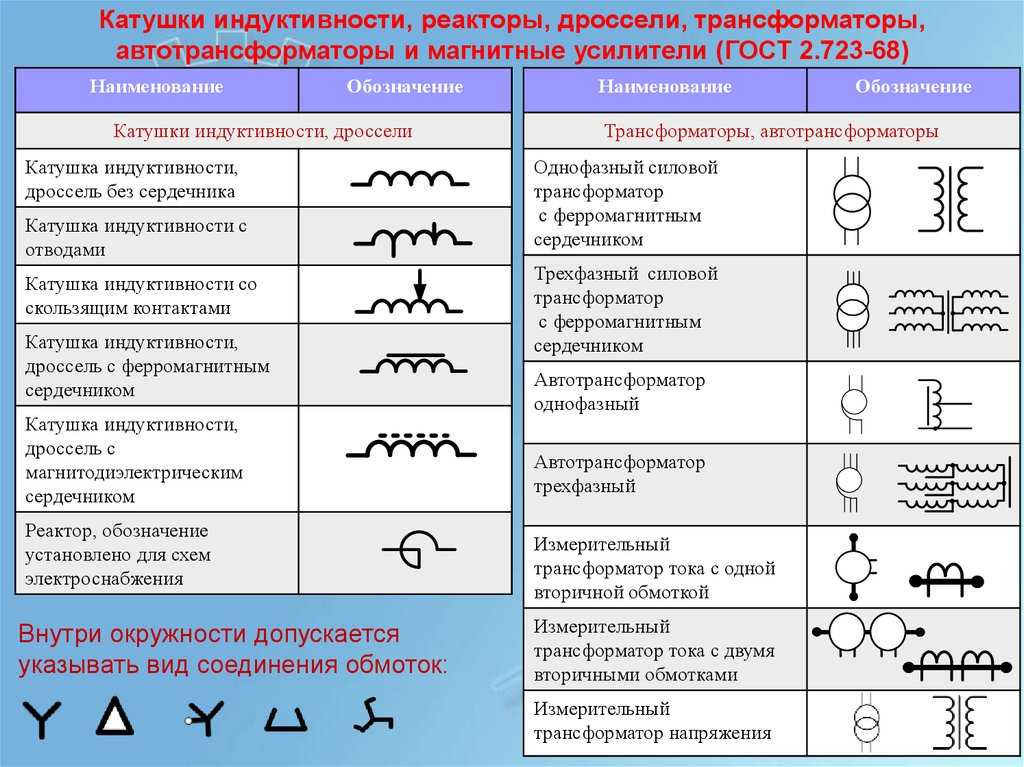

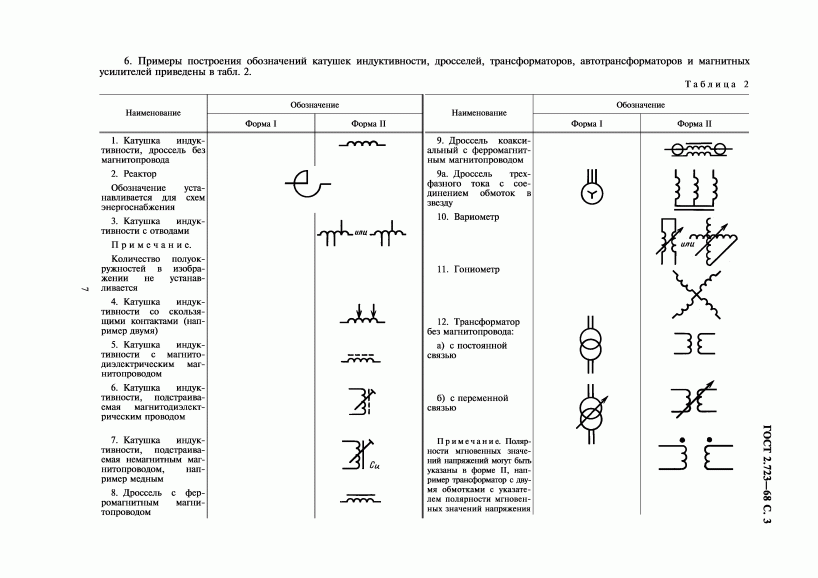

Условное обозначение трансформаторов дросселей индуктивностей на схемах

Независимо от реальной конструкции катушки индуктивности и дроссели изображают на схемах, как показано на рис. 1.

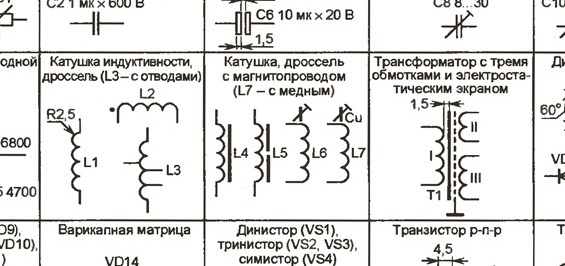

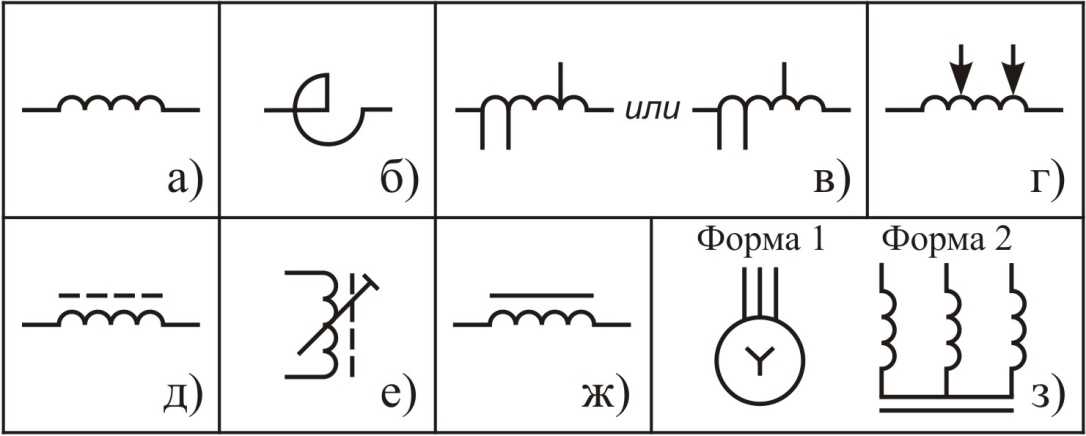

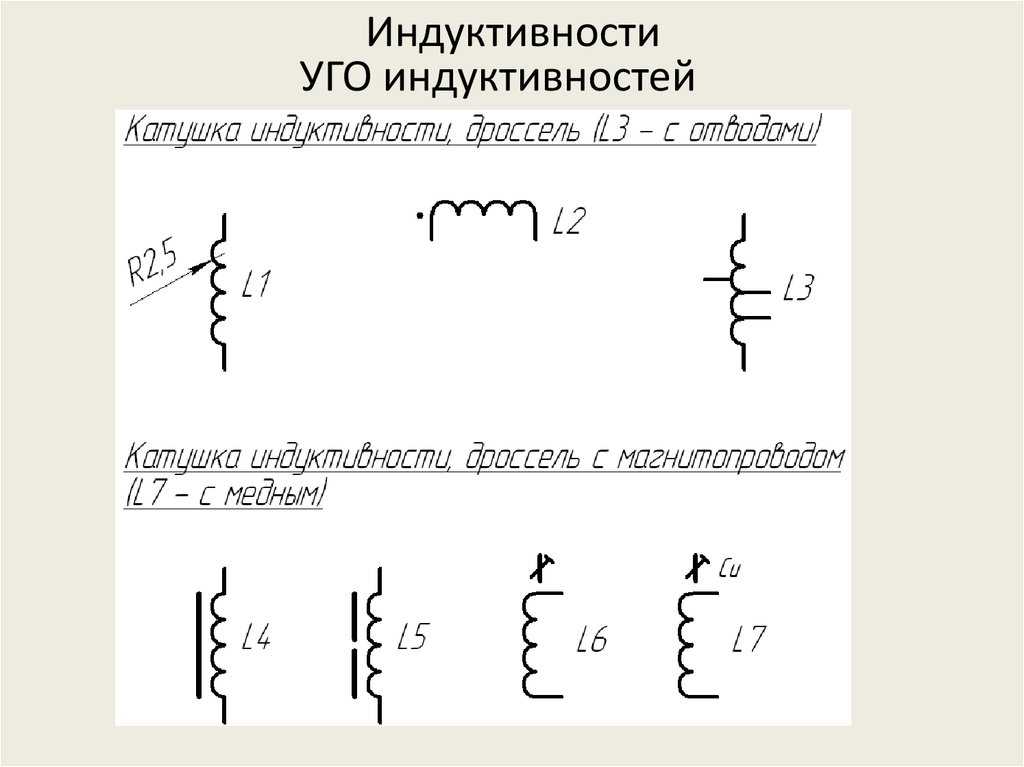

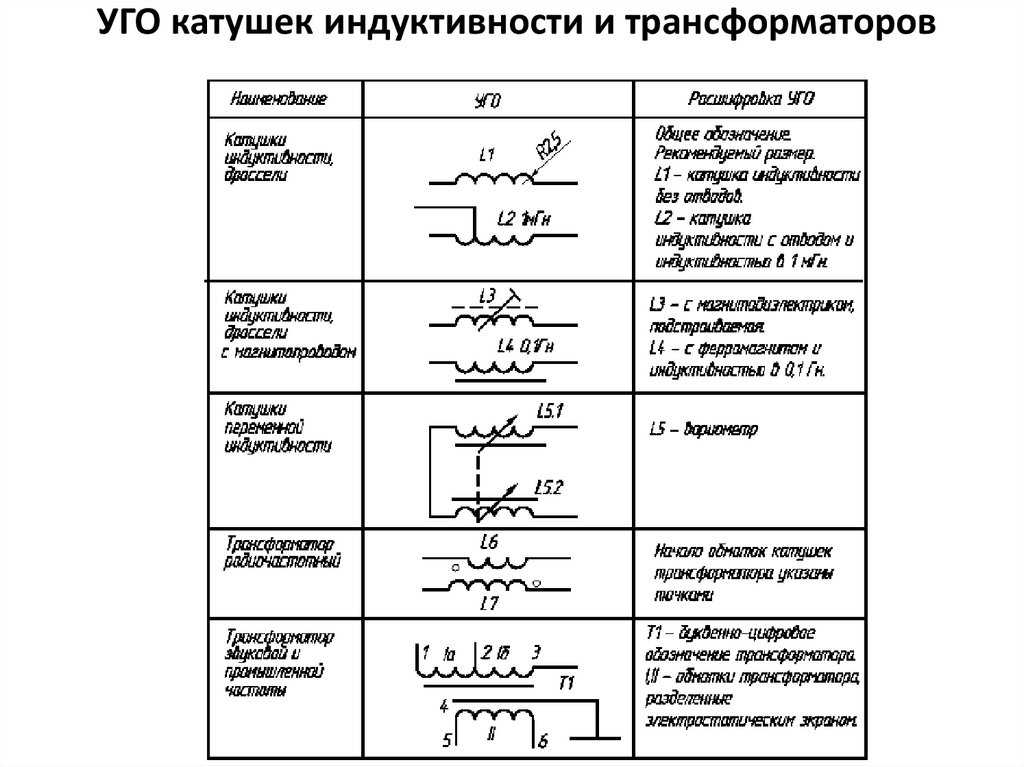

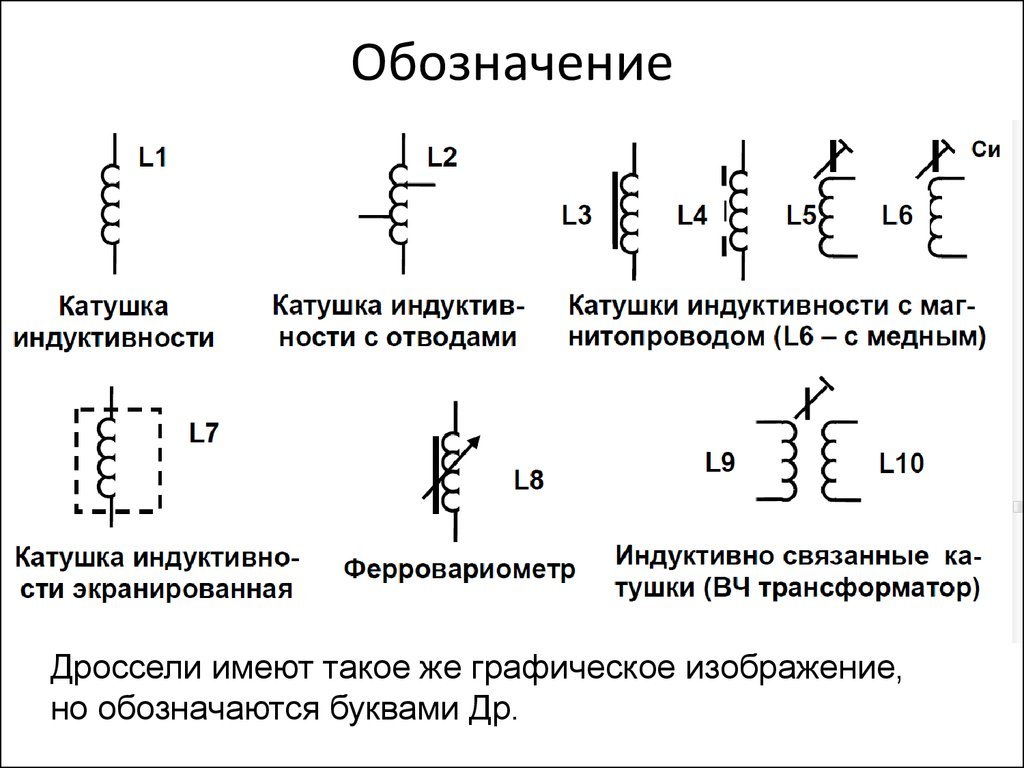

Рис.1. Условное обозначение дросселей и индуктивностей

Число полуокружностей в условном графическом обозначении катушек и дросселей может быть любым. Чаще количество полуокружностей выбирают равным четырем или же в зависимости от удобства их сопряжения на принципиальных схемах с символами других элементов (конденсаторов, резисторов, диодов, транзисторов и т. п.). В зависимости от конфигурации принципиальной схемы выводы обмотки направляют либо в одну сторону (рис. 1, L3), либо в разные (L1, L2, L4). Если необходимо показать отвод, то линию электрической связи присоединяют в месте сочленения полуокружностей или в середине одной из них (L4), причём точка не ставится.

Буквенно-цифровое позиционное обозначение катушек и дросселей состоит из буквы L и порядкового номера по схеме. Рядом (сверху или справа) можно указывать индуктивность, обычно в миллигенри или микрогенри.

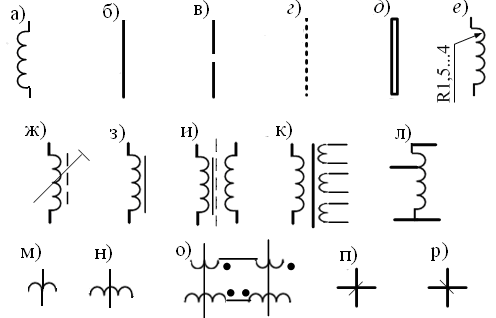

Если катушка или дроссель имеет магнитопровод, условное графическое обозначение дополняют его символом — отрезком сплошной или прерывистой линии, располагаемым с «наружной» стороны полуокружностей (рис. 2). При этом магнитопроводы из карбонильного железа, альсифера или других магнитодиэлектриков изображают штриховой линией (L1), из феррита или ферромагнитного сплава (электротехническая сталь, пермаллой) — сплошной линией (L2). Магнитопроводы из немагнитных материалов (меди, алюминия и др.) обозначают так же, как и ферромагнитные, но рядом с обозначением указывают химический символ металла.

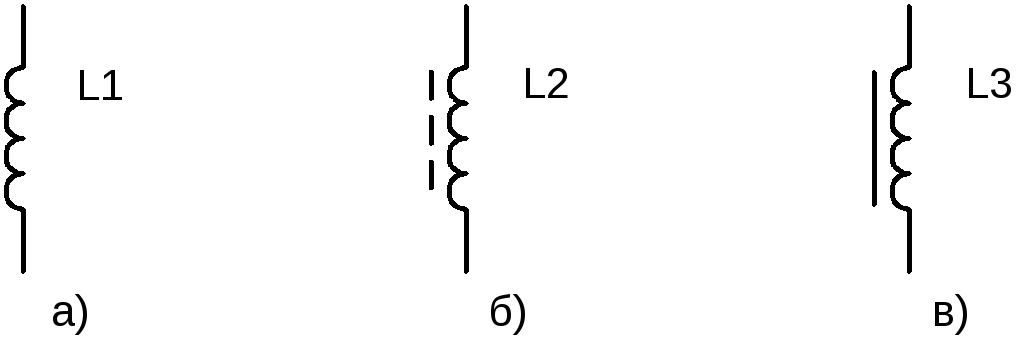

Рис.2. Условное обозначение катушек с магнитопроводом

Возможность подстройки индуктивности изменением положения магнитопровода показывают на схемах знаком подстроечного peгулирования, пересекающим условное графическое обозначение катушки под углом 45° (рис. 2, L5, L6). Если необходимо обратить внимание на наличие зазора в ферромагнитном магнитопроводе катушки или дросселя (обычно зазор делают для увеличения магнитного сопротивления, чтобы предотвратить насыщение магнитопровода), символ последнего разрывают посередине (см. рис. 2, дроссель L4).

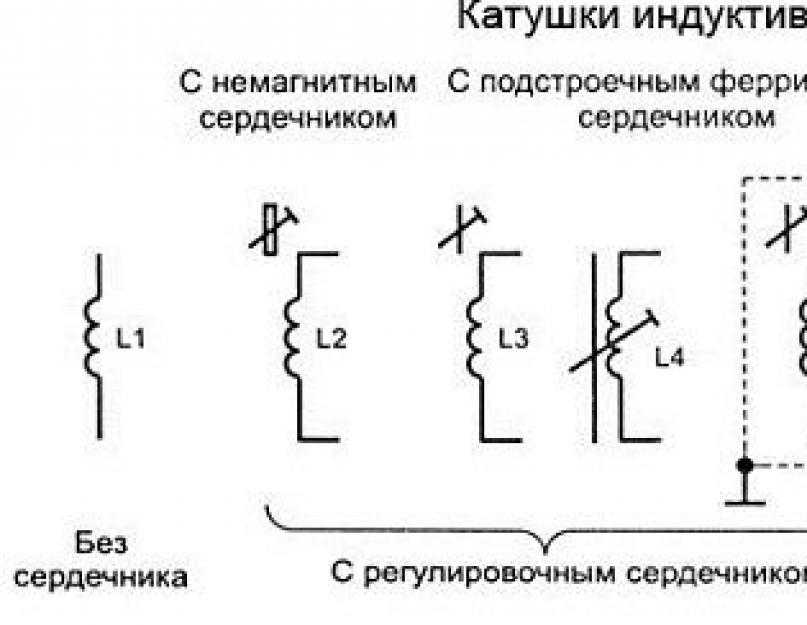

Для перестройки колебательных контуров иногда используют катушки переменной индуктивности — так называемые вариометры. Конструктивно вариометр состоит из двух соединенных последовательно и помещенных одна в другую катушек, одна из которых может изменять свое положение по отношению к другой (например, при вращении). Символы катушек, составляющих вариометр, располагают на схемах либо параллельно (рис. 4.3, L1.1, L1.2), либо перпендикулярно друг другу (L2.1, L2.2) и пересекают знаком регулирования. В качестве вариометров применяют также катушки с подвижными магнитопроводами.

Рис.3. Условное обозначение катушек переменной индуктивности

Объединение таких катушек в блок показывают штриховой линией механической связи, соединяющей знаки регулирования (см. рис. 4, L3.1, L3.2).

Рис.4. Условное обозначение объединенных катушек индуктивности

Символы катушек используют и в построении условных графических обозначений различных трансформаторов.

Простейший трансформатор содержит две индуктивно связанные катушки (обмотки). Эту конструктивную особенность, как и в случае с вариометром, показывают, располагая символы обмоток рядом, параллельно (рис. 4) и на схемах им присваивают буквенное обозначение катушек — L. Необходимое для обеспечения работоспособности некоторых устройств фазирование обмоток (т. е. порядок подключения выводов) показывают точками, обозначающими их начало (см. рис. 4, L1-L2, L7-L8).

Радиочастотные трансформаторы могут быть как с магнитопроводами, так и без них. Если магнитопровод общий для всех обмоток, его изображают между их символами (см. рис. 4, L5-L6, L7-L8), а если каждая из них имеет свой магнитопровод — над ними (L9-L10, L11-L12). Возможность подстройки индуктивности изменением положения сердечника показывают знаком подстроечного регулирования, пересекая им либо только обозначение магнитопровода (L9-L10, L11-L12), либо и его, и одновременно символов обмоток (L7-L8).

Если же необходимо показать регулируемую индуктивную связь между обмотками, их символы пересекают знаком регулирования (L3-L4, L11-L12).

Трансформаторы, работающие в широкой полосе частот, обозначают буквой T, а их обмотки — римскими цифрами (рис. 5). Иногда вместо последних для обозначения обмоток используют условную нумерацию их выводов. Число полуокружностей в символах обмоток трансформаторов может быть любым.

Для уменьшения помех, проникающих из сети, между первичной и вторичными обмотками трансформаторов питания иногда помещают электростатический экран. Он представляет собой незамкнутый виток медной или алюминиевой фольги или один слой тонкого провода, соединяемый с общим проводом устройства. На схемах такой экран изображают штриховой линией (см. рис. 5, T1), а соединение с общим проводом — поперечной черточкой на конце вывода экрана. Условное графическое обозначение трансформаторов допускается показывать повернутым на 90°.

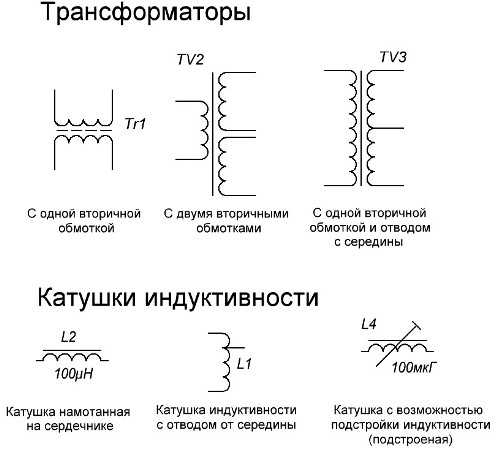

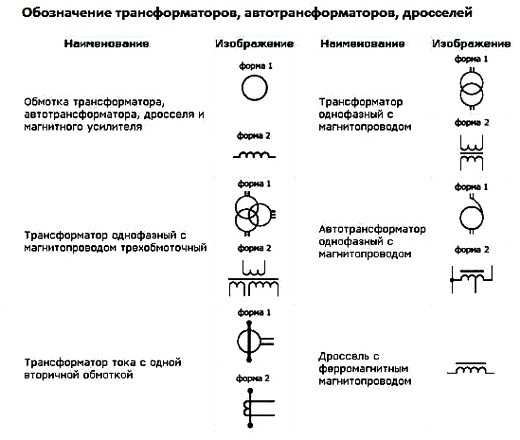

Рис.5. Условное обозначение трансформаторов и автотрансформаторов

Разновидность трансформаторов — автотрансформаторы изображают на схемах, как и катушки с отводами. Возможность плавного регулирования снимаемого с них напряжения показывают знаком регулирования (см. рис. 5, T2).

Маркировка дросселя

Однослойную намотку высокочастотных дросселей используют при высоких частотах более 1 мГц см. При этом в области КВ и УКВ применяют катушки с неравномерным прогрессивно увеличивающимся шагом рис. Конец обмотки дросселя, имеющий больший шаг подключается к высокочастотной части схемы, поскольку собственная емкость между витками дросселя с этой стороны наименьшая. В области средних и длинных волн дроссели высокой частоты конструктивно выполняют в виде многослойных катушек с универсальной намоткой рис. Для уменьшения собственной емкости обмотку часто разделяют на секции с неравномерным числом витков рис.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Дроссель ДМ1.2-10

Цветовая кодировка дросселей/катушек

Буквенно-цифровая и цветовая маркировка индуктивностей

Трансформаторы и дроссели

Маркировка индуктивностей, шпаргалка

Цветовая маркировка индуктивностей

Цветовая маркировка дросселей

Обозначение дросселя на электрической схеме. Обозначение дроссель на схеме

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как работает дроссель

Дроссель ДМ1.2-10

В последнее время, применяются индукторы закрытые в корпуса из металлического сплава для уменьшения наводок, излучения, шумов и высокочастотного свиста при работе катушки. Дроссель служит для уменьшения пульсаций напряжения, сглаживания или фильтрации частотной составляющей тока и устранения переменной составляющей тока.

Сопротивление дросселя увеличивается с увеличением частоты, а для постоянного тока сопротивление очень мало. Характеристики дросселя получаются от толщины проводника, количества витков, сопротивления проводника, наличия или отсутствия сердечника и материала, из которого сердечник сделан. Особенно эффективными считаются дроссели с ферритовыми сердечниками а также из альсифера, карбонильного железа, магнетита с большой магнитной проницаемостью. Многослойная катушка может выступать и в качестве простейшего конденсатора, так как имеет собственную ёмкость.

Правда, от данного эффекта пытаются больше избавиться, чем его усиливать и он считается паразитным. В цепях переменного тока, для ограничения тока нагрузки, очень часто применяют дроссели – индуктивные сопротивления.

Перед обычными резисторами здесь у дросселей имеется серьезные преимущества – значительная экономия электроэнергии и отсутствие сильного нагрева. Устроен дроссель очень просто – это катушка из электрического провода, намотанная на сердечнике из ферромагнитного материала. Приставка ферро, говорит о присутствии железа в его составе феррум – латинское название железа , в том или ином количестве.

Принцип работы дросселя основан на свойстве, присущем не только катушкам но и вообще, любым проводникам – индуктивности.

Это явление легче всего понять, поставив несложный опыт. Для этого требуется собрать простейшую электрическую цепь, состоящую из низковольтного источника постоянного тока батарейки , маленькой лампочки накаливания, на соответствующее напряжение и достаточно мощного дросселя можно взять дроссель от лампы ДРЛ ватт.

Без дросселя, схема будет работать как обычно – цепь замыкается, лампа загорается. Но если добавить дроссель, подключив его последовательно нагрузке лампочке , картина несколько изменится.

Присмотревшись, можно заметить, что во первых, лампа загорается не сразу, а с некоторой задержкой, во вторых – при размыкании цепи возникает хорошо заметная искра, прежде не наблюдавшаяся. Так происходит потому что, в момент включения ток в цепи возрастает не сразу – этому препятствует дроссель, некоторое время поглощая электроэнергию и запасая ее в виде электромагнитного поля.

Эту способность и называют – индуктивностью. Чем больше величина индуктивности, тем большее количество энергии может запасти дроссель. Еденица величины индуктивности – 1 Генри В момент разрыва цепи запасеная энергия освобождается, причем напряжение при этом может превысить Э. Отсюда заметное искрение в месте разрыва. Это явление называется – Э. Если установить источник переменного тока вместо постоянного, использовав например, понижающий трансформатор, можно обнаружить что та же лампочка, подключенная через дроссель – не горит вовсе.

Дроссель оказывает переменному току гораздо большое сопротивление, нежели постояному. Это происходит из за того, что ток в полупериоде, отстает от напряжения. Получается, что действующее напряжение на нагрузке падает во много раз и ток соответственно , но энергия при этом не теряется – возвращается за счет самоиндукции обратно в цепь.

Сопротивление оказываемое индуктивностью переменному току называется – реактивным. Его значение зависит от величины индуктивности и частоты переменного тока. Величина индуктивности в свою очередь, находится в зависимости от количества витков катушки и свойства материала сердечника, называемого – магнитной проницаемостью, а так же его формы.

Магнитная проницаемость – число, показывающее во сколько раз индуктивность катушки больше с сердечником из данного материала, нежели без него в идеале – в вакууме. В радиочастотных катушках малой индуктивности, для точной подстройки применяются сердечники стержеобразной формы. Материалами для них могут являться ферриты с относительно небольшой магнитной проницаемостью, иногда немагнитные материалы с проницаемостью меньше 1.

В электромагнитах реле – сердечники подковоообразной и цилиндрической формы из специальных сталей. Для намотки дросселей и трансформаторов используют замкнутые сердечники – магнитопроводы Ш – образной и тороидальной формы. Материалом на частотах до гц служит специальная сталь, выше гц – различные ферросплавы. Магнитопроводы набираются из отдельных пластин, покрытых лаком. У катушки, намотанной на сердечник, кроме реактивного Xl имеется и активное сопротивление R. Таким образом, полное сопротивление катушки индуктивности равно сумме активной и реактивной составляющих.

Рассмотрим работу дросселя собранного на замкнутом магнитопроводе и подключенного в виде нагрузки, к источнику переменного тока. Число витков и магнитная проницаемость сердечника подобраны таким образом, что его реактивное сопротивление велико, ток протекающий в цепи соответственно – нет. Ток, переодически изменяя свое направление, будет возбуждать в обмотке катушки назовем ее катушка номер 1 электромагнитное поле, направление которого будет также переодически меняться – перемагничивая сердечник.

Если на этот же сердечник поместить дополнительную катушку назовем ее – номер 2 , то под действием переменного электромагнитного поля сердечника, в ней возникнет наведенная переменная Э.

Если количество витков обеих катушек совпадает, то значение наведенной Э. Если уменьшить количество витков катушки номер 2 вдвое, то значение наведенной Э. Получается, что на каждый виток, приходится какая-то определенная часть напряжения. Обмотку катушки на которую подается напряжение питания номер 1 называют первичной. Отношение числа витков вторичной Np и первичной Ns обмоток равно отношению соответствующих им напряжений – Up напряжение первичной обмотки и Us напряжение вторичной обмотки.

Таким образом, устройство состоящее из замкнутого магнитопровода и двух обмоток в цепи переменного тока можно использовать для изменения питающего напряжения – трансформации. Соответственно, оно так и называется – трансформатор.

Если подключить к вторичной обмотке какую-либо нагрузку, в ней возникнет ток Is. Это вызовет пропорциональное увеличение тока Ip и в первичной обмотке. Будет верным соотношение:. Трансформаторы могут применяться как для преобразовния питающего напряжения, так и для развязки и согласования усилительных каскадов.

При работе с трансформаторами необходимо обратить внимание на ряд важных параметров, таких как:. Максимальную мощность трансформатора – мощность которая может длительное время передаваться через него, не вызывая перегрева обмоток. Если соединить катушку индуктивности и конденсатор – получится очень интересный элемент радиотехники – колебательный контур. Если зарядить конденсатор или навести в катушке Э.

Когда заряд истощается, катушка индуктивности возвращает запасенную энергию обратно в конденсатор, но уже с противоположным знаком, за счет Э. Это будет повторяться снова и снова – в контуре возникнут электромагнитные колебания синусоидальной формы. Частота этих колебаний называется резонансной частотой контура, и зависит от величин емкости конденсатора С , и индуктивности катушки L.

Параллельный колебательный контур обладает очень большим сопротивлением на своей резонансной частоте. Это позволяет использовать его для частотной селекции выделения в входных цепях радиоаппаратуры и усилителях промежуточной частоты, а так же – в различных схемах задающих генераторов.

Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, то есть допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск — буквами. Применяется два вида кодирования. Первые две цифры указывают значение в микрогенри мкГн , последняя — количество нулей.

Следующая за цифрами буква указывает на допуск. Исключения: для индуктивностей меньше 10 мкГн роль десятичной запятой выполняет буква R, а для индуктивностей меньше 1 мкГн — буква N. Индуктивности маркируются непосредственно в микрогенри мкГн. Как измерить индуктивность катушки мультиметром? Взять мультиметр с функцией измерения индуктивности. Лодку мне. Указанные дросселя используются в понижающих DC-DC преобразователях принцип работы легко гуглится , которые преобразуют напряжение 12 вольт БП в 1.

Помимо фильтрующих свойств, основное применение связано с ее возможностью накапливать магнитную энергию, это свойство используется в различных преобразователях тока и напряжения. Катушка сохраняет направление протекающего в ней тока, при разрыве, ток направлен в ту же сторону, а ЭДС да, имеет противоположный знак. Чем больше индуктивность, тем медленнее будет в катушке возрастать ток, при подключении источника напряжения. Если вы подключаете источник напряжения переменной частоты, то при маленькой частоте, сравнимой со скоростью возрастания тока в катушке, ток не будет сильно отличаться, от случая если бы дросселя вообще бы не было.

Это называется индуктивное сопротивление:. Соответственно в схеме с индуктивностью, чем больше будет частота, либо индуктивность, тем больше будет это сопротивление, и тем меньше будет напряжение на нагрузке. Как замерить что-то, инструментом, который предназначен для измерения этого.

А у вас нет видео, как замерить маленькое расстояние линейкой? Или например, ширину трубы штангенциркулем? Мне очень надо, нигде видосов таких найти не могу.

Диаметр, блядь. Просто я не сантехник и привык общаться привычными мне терминами. Собственно, умный бы человек сразу догадался, о чем я говорю. А есть ли принципиальная разница использования магнитных сердечников разной формы. Ну то есть, предположим, мне необходимо мкГн. Я эти мкГн могу намотать на обычном стержне и на “бублике” надеюсь понятно.

Естественно есть различия по намотке, то есть, на стержне необходимо будет больше витков, чем на “бублике”. Будет ли это главное отличие – в числе витков и плотности намотки? Или есть какие то другие характеристики? Вот, например, почему компьютерные дроссели, что намотаны на стержень, не намотаны на такой “бублик”?

Всегда интересовал вопрос, но в статье ответа на него не увидел: в чем принципиальное отличие дросселя от катушки индуктивности? Есть ли четкий критерий? Я правильно понимаю, или есть ещё нюансы?

Цветовая кодировка дросселей/катушек

Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, то есть допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск — буквами. Применяется два вида кодирования. Первые две цифры указывают значение в микрогенри мкГн, uН , последняя — количество нулей. Следующая за цифрами буква указывает на допуск.

Цветовая кодировка дросселей/катушек. Чтобы использовать этот калькулятор, необходимо выбрать цвет полос индуктивности и цвет толерантности.

Буквенно-цифровая и цветовая маркировка индуктивностей

Катушки индуктивности дроссели широко используются в радиоэлектронной и вычислительной аппаратуре. Их параметры определяются электромагнитными свойствами магнитопроводов, режимом их намагничивания, взаимным расположением витков катушки. Трансформатор — электромагнитное устройство, предназначенное для преобразования переменного напряжения и тока без изменения частоты. По электрической схеме трансформаторы подразделяются на однообмоточные, двухобмоточные и многообмоточные. Однообмоточный трансформатор — автотрансформатор, в котором между первичной входной и вторичной выходной обмотками кроме электромагнитной связи существует еще и электрическая связь. Такой трансформатор не имеет гальванической развязки. Двухобмоточный трансформатор имеет одну первичную и одну вторичную обмотки, а многообмоточный – несколько вторичных обмоток. Все обмотки двухобмоточных и многообмоточных трансформаторов электрически не связаны друг с другом. Конструктивные признаки.

Трансформаторы и дроссели

В электрических схемах среди других деталей используются катушки, намотанные изолированным проводом. В этой статье рассказывается, что такое дроссель, или катушка индуктивности, а также, как работает дроссель. Так называют также заслонку карбюратора автомобиля, но к электрическому дросселю она не имеет отношения. Катушка индуктивности обладает сопротивлением переменному току, причем, чем выше частота тока, тем выше сопротивление.

Толстый Техника и технологии.

Маркировка индуктивностей, шпаргалка

Катушка индуктивности inductor. При прохождении тока, вокруг скрученного проводника катушки , образуется магнитное поле она может концентрировать переменное магнитное поле , что и используется в радио- и электро- технике. В последнее время, применяются индукторы закрытые в корпуса из металлического сплава для уменьшения наводок, излучения, шумов и высокочастотного свиста при работе катушки. Дроссель служит для уменьшения пульсаций напряжения, сглаживания или фильтрации частотной составляющей тока и устранения переменной составляющей тока. Сопротивление дросселя увеличивается с увеличением частоты, а для постоянного тока сопротивление очень мало.

Цветовая маркировка индуктивностей

Катушка индуктивности, как следует из названия представляет из себя именно катушку, то есть имеется некоторое количество витков проводника обычно медного намотанных на каркасе. Причем наличие изоляции между витками и каркасом является важнейшим условием. Кроме того витки катушки индуктивности не должны замыкаться между собой. Чаще всего витки наматываются на тороидальный или цилиндрический каркас. Обычно они копируются номинальным значение индуктивности и допуском, то есть некоторым небольшим отклонение от указанного номинала в процентах. Номинальное значение обозначается цифрами, а допуск буквами. На типовые примеры маркировки индуктивностей буквенно-цифровым кодом вы можете посмотреть на изображении ниже. Первые две цифры обозначают значение в микрогенри мкГн , последняя — число нулей.

Маркировка на новом дросселе один в один совпадает с родным, который сейчас стоит на авто. Вопрос как такое может быть? Получается отличие.

Цветовая маркировка дросселей

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать?

Обозначение дросселя на электрической схеме. Обозначение дроссель на схеме

ВИДЕО ПО ТЕМЕ: Как определить емкость конденсатора по маркировке .

Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов. В соответствии с Публикацией IEC 62 для индуктивностей кодируется номинальное значение индуктивности и допуск, то есть допускаемое отклонение от указанного номинала. Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри мкГн , третья метка — множитель, четвертая — допуск.

Печатные платы современного вида выглядят не так, как их предшественницы. Практически исчезли знакомые детали с ножками, вставленными в отверстия.

Как следствие, при протекании через катушку переменного электрического тока наблюдается её значительная инерционность. Применяются для подавления помех , сглаживания биений, накопления энергии, ограничения переменного тока , в резонансных колебательный контур и частотно-избирательных цепях, в качестве элементов индуктивности искусственных линий задержки с сосредоточенными параметрами, создания магнитных полей , датчиков перемещений и так далее. Индуктивная катушка — элемент электрической цепи, предназначенный для использования его индуктивности [1] ГОСТ , см. Катушка индуктивности — индуктивная катушка, являющаяся элементом колебательного контура и предназначенная для использования её добротности [2] ГОСТ , см. Электрический реактор — индуктивная катушка, предназначенная для использования её в силовой электрической цепи [3] ГОСТ , см. Одним из видов реактора является токоограничивающий реактор , например, для ограничения тока короткого замыкания ЛЭП. При использовании для подавления помех , сглаживания пульсаций электрического тока , изоляции развязки по высокой частоте разных частей схемы и накопления энергии в магнитном поле сердечника часто называют дросселем , а иногда реактором.

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, то есть допускаемое отклонение от указанного номинала.
