типовой ИТП, 1 контур отопления, 2 контура ГВС
| Обозначение на схеме | Маркировка | Описание | Количество |
|---|---|---|---|
| Автоматика | |||
| **SMh5-0011-00-0* СХЕМА 2 (М2)* | Контроллер отопления и ГВС для ИТП (1 контур отопления, 2 контура ГВС, 4 насосных группы; диспетчеризация по RS485/Ethernet), требуется MC-0201 и MR602 | 1 | |
| MC-0201-01-0 | Модуль расширения для SMH 2G/SMH 2Gi; 9 вх. (NPN/PNP) / 10 вых. (5 реле 5 А, 5 оптореле 400 мА), 8 аналог. вх. (универс., 24 бит) / 2 аналог. вых. (0…10 В), крепление на DIN-рейку или к контроллеру, внутр. шина | 1 | |
| Pixel-MR602-00-0 |
Модуль расширения для контроллеров Pixel25XX/SMH 2G; 6вых. (реле 5А), 2 аналог. вых. (0…10В), кабель 80мм, внутр. шина. |
1 | |
| MC-2.0 | MC-2.0 Кабель для связи модуля МС и контроллера SMH 2G/SMH 2Gi, длина 2 м | 1 | |
| CB-MR-2.0 | CB-MR-2.0 Кабель для связи модулей MR и контроллера Pixel/SMH 2G, длина 2 м | 1 | |
| DRP024V060W1AZ | Блок питания =24 В, 60 Вт, 2,5 А, монтаж на DIN-рейку, питание ~85…264 В | 1 | |
| Finder /40.52.9.024.0000 | Розетка к реле серии 40.52 и 40.61 | 14 | |
| Finder /95.05 SMA | Реле c 2-мя перекидными контактами =24 В, 8А | 14 | |
| Датчики по месту | |||
| ТСП-Н Pt100 со штуцером | Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) | 5 | |
| ТСП-Н Pt100 наружные | Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) | 1 | |
| PTE5000C | Датчик давления аналоговый, выход 4…20 мА, М20×1,5 наружная резьба, точность 0,5 %, питание 7…32 V DC, корпус AISI 316, IP65 | 1 | |
| РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 1 | |
| РДД-2Р-0,2МПа-G1/4 | Реле дифференциального давления (0,5…2 бар), диф. =0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А |
4 | |
| Индикация по месту | |||
| ТМ510Р.00 (0…х Кгс/см²) ТМ610Р.00 (0…х Кгс/см²) |
Манометры технические показывающие | 11 | |
| БТ-51.Х11-100/хх (0…ххх) | Термометры биметаллические | 9 | |
| Клапаны запорно-регулирующие | |||
| Запорно-регулирующая арматура | 3 | ||
| Частотные преобразователи | |||
| EMD-PUMP-xxxT | Преобразователь частоты ELHART EMD-PUMP | 1 | |
| Схема | 1 | 3 | 4 | |
|---|---|---|---|---|
| Отопление | ||||
| Количество контуров отопления | 1 | 1 | 2 | 2 |
| Управление клапанами «Больше »/«Меньше» | ||||
| Управление клапанами 0…10 В | ||||
| График отопления по шести точкам для каждого контура | ||||
| График температуры обратной воды по шести точкам для каждого контура | ||||
| Защита от превышения температуры обратной воды | ||||
| Сдвиг графиков отопления в ночное время | ||||
| Сдвиг графиков отопления в выходные дни | ||||
| Автоматическое отключение отопления в летнем режиме | ||||
Выбор регулируемого параметра для контура отопления: Тпр. , Тобр, ΔТ |
||||
| Сигнализация о выходе температуры в контуре за заданные границы | ||||
| Горячее водоснабжение (ГВС) | ||||
| Количество контуров ГВС | 1 | 2 | 1 | 2 |
| Управление клапанами «Больше»/«Меньше» | ||||
| Управление клапанами 0…10 В | ||||
| Поддержание заданной уставки для каждого контура | ||||
| Сигнализация о выходе температуры в контуре за заданные границы | ||||
| Отключение регулирования температуры при аварии обоих насосов | ||||
| Насосные группы | ||||
| Количество насосных групп отопления | 1 | 1 | 2 | 2 |
| Количество насосных групп ГВС | 1 | 2 | 1 | 2 |
| Количество насосных групп подпитки | 1 | 1 | 2 | 2 |
| Работа с одним или двумя насосами в группе | ||||
| Чередование рабочего насоса для равномерного износа | ||||
| Аварийный ввод резерва в случае выхода насоса из строя | ||||
| Защита от «сухого хода» для всех насосных групп | ||||
| Выбор типа датчика сухого хода (НО/НЗ) | ||||
| Отключение насосов при превышении температуры в контуре (для насосов ГВС) | ||||
| Контроль максимального времени непрерывной работы насосов (для насосов подпитки) | ||||
| Датчики температуры | ||||
| Универсальные входы (50М, pt100, pt1000) | ||||
| Внешние аварийные сигналы | ||||
| Количество входов для внешних аварийных сигналов | 4 | 4 | 2 | |
| Журнал аварий | ||||
| Сохранение аварийных сообщений в энергонезависимой памяти с фиксацией времени возникновения аварии (до 200 сообщений) | ||||
| Диспетчеризация | ||||
| RS-485 (Modbus RTU) | ||||
| Ethernet (Modbus TCP) | ||||
Подключение входов и выходов модуля MC по Схеме 2
Подключение входов и выходов модуля MR по Схеме 2 Лицевая панель Контроллера SMh5
| Номер | Описание |
|---|---|
| 1 | Светодиод “POWER”. Горит зеленым цветом, когда на контроллер подано питание |
| 2 | Миганием красного цвета сигнализирует об аварии |
| 3 | Горит зеленым цветом, когда контроллер находится в режиме “Пуск” |
| 4 | Миганием зеленого цвета сигнализирует о предпусковом закрытии регулирующих клапанов |
| Кнопка | Название | Описание |
|---|---|---|
| Функциональные кнопки F1 … F6 | Служат для переключения между экранами отображения | |
| Кнопка «ESC» | Возврат в Общий экран или предыдущий экран отображения | |
| Кнопка «ENTER» | Подтверждение ввода | |
| Кнопки «Вверх», «Вниз», «Влево», «Вправо» |
Навигация |
Схема навигации меню Контроллера
Схема навигации меню контроллераОбщий экран программы Контроллера по Схеме 2
Общий экран программы контроллера,работающего по Схеме 2
| Номер | Описание |
|---|---|
| 1 | клапан отопления |
| 2 | температура в подающем трубопроводе отопления |
| 3 | уставка температуры отопления |
| 4 | температура в обратном трубопроводе теплосети |
| 5 | уставка температуры обратной воды в теплосеть |
| 6 | реле сухого хода отопления |
| 7 | реле дифференциального давления отопления |
| 8 | насос отопления №1 |
| 9 | насос отопления №2 |
| 10 | реле низкого давления в контуре отопления |
| 11 | реле сухого хода подпитки |
| 12 | реле дифференциального давления подпитки |
| 13 | насос подпитки №1 |
| 14 | насос подпитки №2 |
Контур отопления
Экран контура отопления
| Номер | Описание |
|---|---|
| 1 | клапан отопления |
| 2 | температура в подающем трубопроводе отопления |
| 3 | уставка температуры отопления |
| 4 | температура в обратном трубопроводе теплосети |
| 5 | уставка температуры обратной воды в теплосеть |
| 6 | реле сухого хода отопления |
| 7 | реле дифференциального давления отопления |
| 8 | насос отопления №1 |
| 9 | насос отопления №2 |
| 10 | реле низкого давления в контуре отопления |
| 11 | реле сухого хода подпитки |
| 12 | реле дифференциального давления подпитки |
| 13 | насос подпитки №1 |
| 14 | насос подпитки №2 |
Контур ГВС
Экран контура ГВС
| Номер | Описание |
|---|---|
| 1 | клапан ГВС |
| 2 | температура в подающем трубопроводе ГВС |
| 3 | уставка температуры ГВС |
| 4 | реле сухого хода ГВС |
| 5 | реле дифференциального давления ГВС |
| 6 | насос ГВС №1 |
| 7 | насос ГВС №2 |
- Поддержание температуры в контурах отопления (до 2-х контуров)
- Поддержание температуры в контурах ГВС (до 2-х контуров)
- Цветной сенсорный дисплей.
Удобство навигации и понятное меню - Универсальный вход для термодатчиков (ТС 50М, Pt100, Pt1000)
Удобство навигации и понятное менюКлапан быстрого выхлопа
Клапан быстрого выхлопа (рис.30) имеет входную линию 1, рабочую линию 2 (соединяемую с полостью пневмоцилиндра) и линию выпуска 3 с глушителем (условное обозначение показано на рис.31).
Рис.30. Клапан быстрого выхлопа.
Рис.31. Условное обозначение клапана быстрого выхлопа
При подаче давления во входную линию 1, клапан закрывает линию выпуска 3, и сжатый воздух проходит в рабочую линию. При падении давления во входной линии клапан закрывает входную линию; воздух быстро выходит в атмосферу из полости цилиндра через линии 2 и 3.
Реле давления
Реле
давления, входящее в учебный комплект,
показано на рис.34; его условное обозначение
на пневматических принципиальных схемах
показано на рис.
35.
Рис.34. Реле давления.

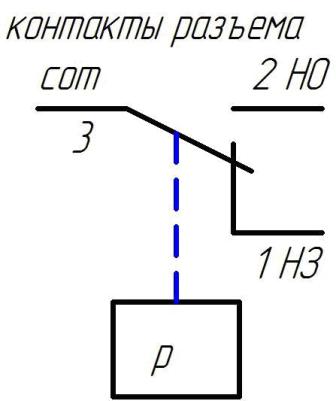

Рис.35. Условное обозначение реле давления.
Реле давления включает в себя 3/2-распределитель, который в нормальном состоянии запирает входную линию 1 и соединяет выходную линию 2 с линий выпуска 3. Управляющий пневматический сигнал подаётся в линию 12 и воздействует на пилотный клапан, который открывается при достижении заданной уставки давления. Уставка регулируется с помощью пружины пилотного клапана. Чем больше сила сопротивления, создаваемая пружиной, тем большее давление управляющего сигнала требуется для переключения пилотного клапана. Когда пилотный клапан открывается, он пропускает сжатый воздух из входной линии 1 к управляющей линии 3/2-распределителя. Распределитель переключается в левую позицию. В результате сжатый воздух проходит от линии 1 в выходную линию 2.
Для
задания уставки реле давления предназначен
регулировочный винт (см.
рис.34), который
вкручивается с помощью маховика в
резьбовую втулку. При повороте маховика
по часовой стрелке пружина сжимается,
её сила сопротивления увеличивается,
следовательно, увеличивается величина
уставки. При повороте маховика против
часовой стрелки пружина ослабляется,
её сила сопротивления уменьшается,
следовательно, уменьшается величина
уставки.
Пневматическое реле времени

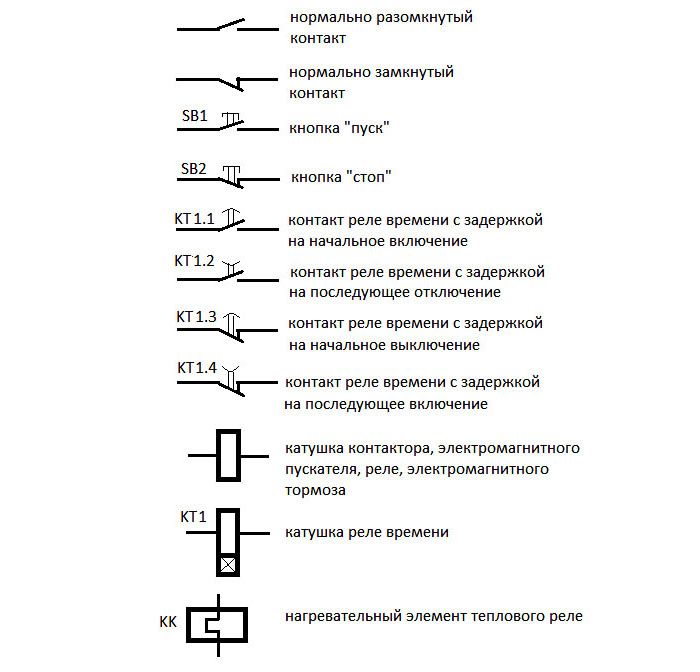

Пневматическое реле времени (рис.36) содержит распределитель, который переключается с определённой задержкой после поступления управляющего пневматического сигнала. Условное обозначение пневматического реле времени на пневматических принципиальных схемах показано на рис.37.
Рис.36. Пневматическое реле времени.
Рис.37. Условное обозначение пневматического реле времени.
При
подаче давления во входную линию 1 воздух
проходит через дроссель и заполняет
резервуар. Давление в резервуаре плавно
нарастает.
Скорость нарастания давления
зависит от величины проходного сечения
дросселя. На корпусе реле находится
рукоятка дросселя и связанная с ней
шкала времени (см. рис.36). Когда давление
в резервуаре достигло определённой
величины, 3/2-распределитель переключается
в левую позицию и соединяет входную
линию 1 с выходной линией 2. Таким образом,
обеспечивается задержка прохождения
пневматического сигнала с входа 1 на
выход 2.
При падении давления во входной линии 1 давление падает и в выходной линии 2 без выдержки времени. Распределитель переключается в правую позицию под действием пружины. Воздух быстро выходит из резервуара через обратный клапан.
Что такое зона нечувствительности реле давления и как она работает?
Реле давления может помочь обеспечить безопасные и надежные измерения для приложения, но только если вы полностью понимаете физику его механики и различные нюансы, такие как уставка, точка сброса и зона нечувствительности.
Но что означает зона нечувствительности и как она применима к реле давления?
В этой статье объясняется значение зоны нечувствительности и принцип ее работы, чтобы вы могли обеспечить постоянную точность для своего приложения.
Что такое зона нечувствительности?
Термин «зона нечувствительности» в реле давления (также называемый гистерезисом, дифференциалом или сбросом) представляет собой физико-механические свойства, определяющие разницу между давлением, при котором реле срабатывает (уставка), и давлением, при котором реле деактивируется (уставка). точка сброса).
Реле давления могут иметь два разных типа зон нечувствительности: фиксированные и регулируемые. Фиксированные переключатели имеют значение зоны нечувствительности, которое определяется механическими свойствами переключателя. Регулируемые переключатели имеют зоны нечувствительности, которые можно отрегулировать или выбрать в определенном диапазоне для удовлетворения конкретных требований заказчика.
Параметры и/или ограничения зоны нечувствительности применяются ко всем механическим реле давления во всех приложениях. Обычно он выражается в единицах управляющей переменной или технических единицах измерения.
Рис.
1: Диаграмма зоны нечувствительности переключателя
Поскольку реле давления являются механическими устройствами, физика устройства не позволяет переключателю сбрасываться, как только давление падает ниже заданного значения. В случае переключателя с возрастающей уставкой, при повышении давления переключатель срабатывает при достижении уставки. Затем, когда давление падает ниже заданного значения, переключатель не сбрасывается сразу.
На приведенном ниже рисунке (Рисунок 2) показано реле давления, в котором для механического размыкания и замыкания микропереключателя используется прямолинейный исполнительный узел. Когда давление, поступающее в технологическое присоединение, превышает уставку переключателя и усилие пружины, нажимающей на толкатель и диафрагму, толкатель перемещается вверх и механически замыкает кнопку на микровыключателе, изменяя состояние микровыключателя.
Рис. 2. Коммутатор в разрезе, вид в сборе
Разница в давлении между моментами включения и выключения микропереключателя называется зоной нечувствительности.
Это фактический ход плунжера микропереключателя, который перемещается вверх и активирует микропереключатель, а также перемещается вниз и выключает микропереключатель.
На рис. 3 ниже показан пример давления, преодолевающего усилие пружины и приводящего в действие микропереключатель путем нажатия на плунжер. Затем давление снижается, и плунжер микропереключателя возвращается в исходное состояние, что приводит к отключению микропереключателя.
Рисунок 3: Активация микропереключателя
На приведенном ниже графике показан приведенный выше пример для переключателя с определенным материалом мембраны/приводом и диапазоном давления. Зона нечувствительности переключателя составляет 3 фунта/кв.
Рисунок 4: Пример зоны нечувствительности
Факторы, влияющие на зону нечувствительности
Важно отметить, что:
- При увеличении уставки переключатель сбрасывается при более низкой точке давления.
- При уменьшении заданного значения переключатель сбрасывается при более высоком значении давления.
Сила перемещения плунжера микропереключателя зависит от многих факторов, таких как диапазон давления (усилие пружины), жесткость материала диафрагмы, фактическое расстояние перемещения плунжера микропереключателя и любые другие возможные ограничения, такие как двойные элементы микропереключателя.
Все эти переменные определяют зону нечувствительности переключателя. Насколько велика или мала зона нечувствительности, зависит от этих комбинированных факторов.
Мы не хотим на вас давить, но у нас есть дополнительная информация.
Теперь, когда вы лучше понимаете зону нечувствительности реле давления и принцип ее работы, вы можете найти лучшее решение для своего приложения.
Если вы хотите узнать больше о реле давления, у нас есть видео об основных калибровочных приборах для реле давления Ashcroft.
Вы также можете прочитать наши статьи о реле давления:
- Выбор правильного микропереключателя для вашего приложения
- Коды класса и раздела для взрывозащищенных реле давления
- Когда следует использовать электронный переключатель давления?
- Выбор реле давления: 9 факторов, которые следует учитывать
- Что такое сертификация SIL для реле давления?
Компания Ashcroft может помочь вам подобрать реле давления, подходящее для вашего процесса. Свяжитесь с нами сегодня, чтобы поговорить с одним из наших отраслевых экспертов и получить ответы на свои вопросы.
Узнайте о важности реле давления в водородной промышленности в нашем руководстве:
Как проверить реле давления печи
От
Боб Формисано
Боб Формисано
Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 19.11.22
Рассмотрено
Дин Бирмайер
Рассмотрено Дин Бирмайер
Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.
Узнайте больше о The Spruce’s Наблюдательный совет
Газовая печь и водонагреватель Гетти / Юпитер ИзображенияВ этой статье
Как работают переключатели
Типы реле давления
Инструкции
Часто задаваемые вопросы
Обзор проекта
Реле давления в печи — это защитное устройство, расположенное рядом с тяговым двигателем печи с принудительной подачей воздуха. Это переключатель круглой формы, который довольно легко идентифицировать, если снять переднюю крышку печи.
Переключатель предназначен для предотвращения работы печи, если нет правильного давления воздуха для вентиляции. Он предназначен для измерения отрицательного давления, создаваемого двигателем тягодутьевого двигателя при запуске печи, и для отключения розжига печи, если давления воздуха недостаточно для отвода дымовых газов.
Реле давления в печи может выйти из строя или застрять в открытом положении, и есть несколько простых проверок, которые вы можете выполнить перед проверкой неисправного реле давления, в котором произошел электрический сбой. Для проверки самого реле давления печи требуется мультиметр для проверки напряжения.
Принцип работы регулятора тяги и реле давления
Индуктор тяги представляет собой нагнетатель, который создает поток воздуха для горения через теплообменник (-и) печи, чтобы гарантировать, что все выхлопные газы горения выводятся за пределы дома через дымоход. Во время горения нагнетатель горения создает давление воздуха меньше атмосферного (отрицательное давление) между входной стороной нагнетателя горения и внутренней частью горелочного ящика топки.
Если печь работает правильно, реле давления определяет необходимую степень отрицательного давления и остается разомкнутым (выключенным). Но если вентиляционная труба засоряется или некоторые части системы выходят из строя, реле давления распознает, что надлежащего отрицательного давления больше нет, и включается (замыкает цепь), чтобы остановить работу печи. Без реле давления выхлопные газы могут заполнить жилое пространство, если печь выйдет из строя.
Реле давления, которое не включается, может быть вызвано рядом проблем, в том числе:
- Неисправность двигателя дуктора
- Засорение впускного клапана
- Засорение впускного отверстия
- Утечки вокруг узлов
- Засорение дренажа конденсата
- Электрическая неисправность реле давления
Ель / Элисон Чинкота
Типы реле давления
Реле давления печи может иметь различную конструкцию в зависимости от типа печи:
- В обычной одноступенчатой печи имеется одно реле давления и один шланг, ведущий к корпусу тягодутьевого вентилятора.
- Одноступенчатая конденсационная печь имеет одно реле давления с двумя шлангами на переключателе, один для измерения давления в корпусе нагнетателя тяги/горелки, а другой для измерения надлежащего давления сброса в камере сбора конденсата.
- Двухступенчатые печи могут иметь два реле давления, а модулирующие печи могут иметь три реле давления.
Оборудование/инструменты
- Отвертки
- Фонарик
- Мультиметр
Материалы
- Шланг реле давления (при необходимости)
Как проверить реле давления печи
Отключить питание
Отключите питание печи, выключив разъединитель, расположенный рядом с печью. Часто имеет красную лицевую панель. Если разъединителя нет, выключите рубильник печи в бытовом щитке (коробке выключателя).
Осмотр шланга реле давления
Снимите основную панель доступа на передней части печи. Осмотрите шланг(и), подсоединенные к реле давления, чтобы убедиться, что они подсоединены с обоих концов и находятся в хорошем состоянии. Если шланг треснул, замените его.
Проверка наличия препятствий в шланге
Отсоедините шланг(и) реле давления, тщательно отметив, где он подсоединен (если имеется более одного шланга, снимайте и устанавливайте их по одному).
Убедитесь, что шланг не пережат внутри. Не дуйте в подсоединенный шланг, так как это может повредить реле давления.Проверьте порт шланга
С помощью фонарика осмотрите порт шланга на реле давления внутри и убедитесь, что нет препятствий. Удалите мусор с помощью небольшой отвертки или подобного инструмента, стараясь не проткнуть корпус переключателя. Не дуйте во входное отверстие, чтобы удалить препятствие. Переустановите шланг(и).
Осмотрите крышку печи
Осмотрите вентиляционные отверстия на крышке топки, чтобы убедиться, что в них нет мусора. При необходимости прочистите вентиляционные отверстия.
Ищите блокировку вентиляционных отверстий
Если печь конденсационного типа, проверьте вентиляционную трубу на предмет засорения. Вентиляционная труба представляет собой трубу из ПВХ (пластика), которая обычно выходит из боковой стены или через крышу дома.
Проверка переключателя на сопротивление
Отсоедините провода, подключенные к реле давления, стянув разъемы проводов с клемм переключателя.
