ГОСТ 2.782-68 Единая система конструкторской документации. Обозначения условные графические. Насосы и двигатели гидравлические и пневматические
Текст ГОСТ 2.782-68 Единая система конструкторской документации. Обозначения условные графические. Насосы и двигатели гидравлические и пневматические
УДК 62(034.11) Группа Т52
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСТ
2.782—68
Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. НАСОСЫ И ДВИГАТЕЛИ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ
Unified system for design documentation. Graphical identifications. Hydraulic and pneumatic pumps and motors
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен
с 1/1 1971 г.
Несоблюдение стандарта преследуется по закону

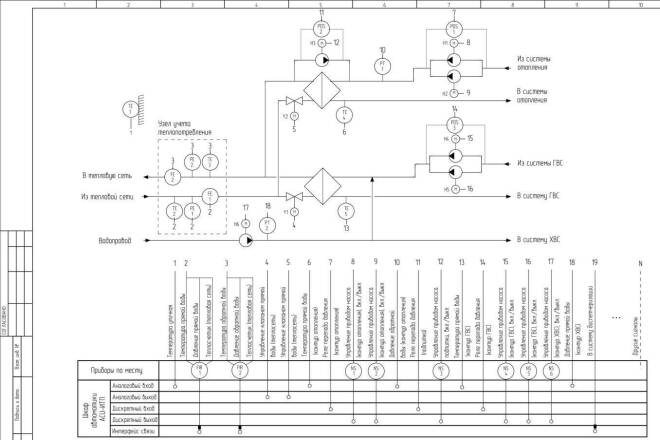

1. Настоящий стандарт устанавливает условные графические обозначения гидравлических и пневматических насосов и двигателей в схемах и на чертежах.
2. Обозначения, построенные по функциональным признакам, должны соответствовать указанным в табл. 1.
3. Если необходимо отразить принцип действия, то применяют обозначения, приведенные в табл. 2.
Таблица 1
Наименование | Обозначение |
1. Насос постоянной производительности: а) с постоянным направлением потока | ф |
б) с реверсивным потоком | ф |
Издание официальное Перепечатка воспрещена
Продолжение
Наименование | Обозваченве |
2. Насос с регулируемой производительностью: а) с постоянным направлением потока б) с реверсивным потоком | ф ф |
3. Компрессор | ф |
4. Вакуум-насос | ф |
5. Гидромотор Общее обозначение | (м) |
6. а) с постоянным направлением потока | ф |
Гидромотор нерегулируемый:Стр. 3 ГОСТ 2J82-48
Наименование
Обозначение
Продолжение
б) с реверсивным потоком
7. Гидромотор регулируемый:
а) с постоянным направлением потока
б) с реверсивным потоком
8. Гидромотор неполноповоротный (квадрант гидравлический)
9. Пневмомотор. Общее обозначение
Продолжение
Наименование | Обозначение |
10. Пневмомотор нерегулируемый: | I |
а) с постоянным направлением потока | ф |
6) с реверсивным потоком | ф |
11. Пневмомотор регулируемый: | |
а) с постоянным направлением потока | |
б) с реверсивным потоком | |
12. Пневмомотор неполноловорот* ный (квадрант пневматический) | ф |
Стр.
5 ГОСТ 1782—48
Продолжение
Наименование
Обозначение
13. Насос-мотор нерегулируемый.
Работает как насос или как мотор:
а) при одном н том же направлении потока
б) при различных направлениях потока
в) при любом направлении потока
14. Насос-мотор регулируемый.
Работает как насос или как мотор:
а) при одном н том же направлении потока
б) при различных направлениях потока
в) при любом направлении потока
Наименование
Обозначение
Продолжение
15. Цилиндр. Общее обозначение
16. Цилиндр одностороннего действия:
а) без указания способа возврата штока
б) с возвратом штока пружиной
в) плунжерный
г) телескопический
17. Цилиндр двухстороннего действия:
а) с односторонним штоком
Стр. 7 ГОСТ 2JS2—6S
Продолжение
Наименование
Обозначение
б) с двухсторонним ШТОКОМ
1 | 1 | |
1 | 1 | |
1 | 1 | |
1 | 1 |
в) телескопический
18.
Цилиндр дифференциальный (отношение площадей поршня со стороны штоковой и нештоковой полостей имеет первостепенное значение)
19. Цилиндр двухстороннего действия с подводом рабочей среды через шток:
а) с односторонним штоком
б) с двухсторонним штоком
20. Цилиндр с постоянным торможением в конце хода:
а) с одной стороны
б) с двух сторон
Наименование
Обозначение
Продолжение
21. Цилиндр с регулируемым тормо жением в конце хода:
а) с одной стороны
б) с двух сторон
22. Цилиндр двухкамерный двухстороннего действия
23. Камера мембранная:
а) одностороннего действия
б) двухстороннего действия
24. Преобразователь давления (мультипликатор или демультипликатор)
Стр. 9 ГОСТ 1782—44
Наименование
Обозвачевне
Продолжение
а) однокамерный
б) двухкамерный
Наименование
Обозначение
Таблица 2
1. Насос ручной
П родолжение
Наименование | Обозначение |
2. | (ф) |
3. Насос винтовой | 1 |
-рхлл | |
1 | |
4. Насос ротационный лопастной (пластинчатый) | ф |
5. Насос радиально-поршневой | ф |
6. Насос аксиально-поршневой | и |
7. Насос кривошипно-поршневой |
Насос шестеренныйСтр. 11 ГОСТ 2.782—«8
Продолжение
Наименование
Обозначение
8. Насос лопастной центробежный
9. Насос струйный (эжектор, ннжек- | 1 |
тор, элеватор водоструйный и паро- | I |
струйный): | ггП- |
а) общее обозначение | |
б) насос водоструйный | |
в) насос пароструйный | |
10. Вентилятор: | |
а) центробежный | (°? |
б) осевой | © |
ПРИМЕРЫ ИЗОБРАЖЕНИЯ НАСОСОВ С УКАЗАНИЕМ ВИДА ПРИВОДА И УПРАВЛЕНИЯ
Накменовавне
1.
2. Насос регулируемый с управлением от давления нагнетания с приводом от электродвигателя.
Примечание. При одновременном указании привода и управления привод изображают под углом
Обозначение
77
Методичка по составлению технологических схем
| Продолжение табл. 10 | ||
|
|
| |
Наименование | Условное | ||
обозначение | |||
| |||
Друк-фильтр |
|
| |
Нутч-фильтр (фильтр вакуумный)
Фильтр-сепаратор:
одноступенчатый
двухступенчатый
трехступенчатый
статистический (тарельчатый)
с противоточной промывкой*
31
Окончание табл.
10
Наименование |
| Условное |
| обозначение | |
|
| |
Фильтрующие перегородки**: |
| |
тканевые
сетчатые
пористые
щелевые
Примечание:
*– на примере двухступенчатого фильтра;
**– обозначения фильтрующих перегородок в условных обозначениях фильтров допускается не показывать
Таблица 11
Условные обозначения центрифуг [13, 19]
Наименование | Условное | |
| обозначение | ||
|
Центрифуги периодического действия с выгрузкой осадка:
ручной
фильтрующие отстойные
гравитационной (под действием силы тяжести
фильтрующие отстойные
ножами (автоматически)
фильтрующие отстойные
32
Окончание табл.
11
Наименование | Условное | |
обозначение | ||
|
Центрифуги фильтрующие непрерывного действия с выгрузкой осадка:
инерционной
вибрационной с коническим ротором
горизонтальным вертикальным
пульсирующим поршнем
шнековой
Центрифуги отстойные непрерывного действия со шнековой выгрузкой осадка:
горизонтальной вертикальной
Сверхцентрифуги:
трубчатые, периодического действия, с ручной выгрузкой осадка
сепараторы периодического действия с ручной выгрузкой осадка
сепараторы непрерывного действия с гидравлической выгрузкой осадка
33
Таблица 12
Условные обозначения насосов и вентиляторов [13, 20]
Наименование | Условное | |
обозначение | ||
|
Насос ручной*
Насос шестеренный
Насос винтовой
Насос пластинчатый*
Насос кривошипный (поршневой)
Насос поршневой
Насос мембранный
Насос лопастной центробежный*
34
Окончание табл.
12
Наименование | Условное | |
| обозначение | |
|
| |
| Насос струйный: | |
общее обозначение |
|
|
сжидкостным внешним потоком
сгазовым внешним потоком
Насос-дозатор*
Вентилятор:
центробежный*
осевой
Компрессор*
Насос нерегулируемый*
с нереверсив- | с реверсивным |
ным потоком | потоком |
Насос регулируемый*
с нереверсив- | с реверсивным |
ным потоком | потоком |
Примечание:
* – при обозначении насоса диаметр окружности примерно равен двадцати толщинам основной линии
35
Таблица 13
Условные обозначения некоторых устройств, не рассмотренных в стандартах [13, 20]
Наименование | Условное | |
обозначение | ||
| ||
|
|
Реактор (реакционное устройство) с неподвижным слоем катализатора, работающий под избыточным давлением*
Огнепреградитель*
Вакуум-насос
Примечание:
* – корпуса изображаются как корпуса колонных аппаратов, работающих под внутренним атмосферным давлением, давлением выше или ниже атмосферного.
36
