Обозначение насосов на технологических схемах: Условные обозначения приборов и средств автоматизации в схемах (ГОСТ 21.208-2013) mvif

alexxlab | 17.06.2023 | 0 | Разное

Содержание

Технологическая схема и схема КИПиА, Схема трубопроводов и КИПиА, Схема трубной обвязки и КИПиА (Piping & Instrumentation Diagrams) символы и обозначения оборудования на технологических схемах.

Технологическая схема и схема КИПиА, Схема трубопроводов и КИПиА, Схема трубной обвязки и КИПиА (Piping & Instrumentation Diagrams) символы и обозначения оборудования на технологических схемах.

В РФ виды и типы технологических схем определяются Единой системой конструкторской документации (ЕСКД). «Схемы. Виды и типы. Общие требования к выполнению» Там их десятки комбинаций. Англосаксы и прочие немцы широко пользуются т.н. Piping and instrumentation diagram (P&ID) – “Схема трубопроводов, трубопроводной арматуры, насосов и КИПиА” – которую определяют как графическую иллюстрацию некоторого технологического процесса, включающую в себя трубы и их соединения, сосуды и аппараты, регулирующую и запорную арматуру, устройства КИПиА и прочее оборудование технологической системы (процесса). P&ID это схематический чертеж, который показывает принципиальное устройство системы управления технологическим процессом – т.е абсолютно критически важные данные для проектирования, строительства, монтажа и ремонта технологической системы..

Этапы где используется P&ID (Схема трубопроводов, трубопроводной арматуры, насосов и КИПиА):

  • Проектирование и компоновка технологического процесса (системы)
  • Спецификация оборудования
  • Разработка алгоритмов и схем управления
  • Анализ эксплуатационных опасностей и работоспособности технологического оборудования (HAZOP – hazard and operability study)
  • Монтаж и/или демонтаж системы
  • Схемы и регламенты запуска и остановки системы, а также производственные регламнты и процедуры
  • Обучение и переобучение операторов технологического процесса (системы)
  • Обслуживание и модификации системы (процесса)

Также эти схемы (P&ID) широко используются как основа графического интерфейса в компьютерных системах управления технологическими процессами HMI (human-machine interface = HMI-интерфейс = человеко-машинный интерфейс).

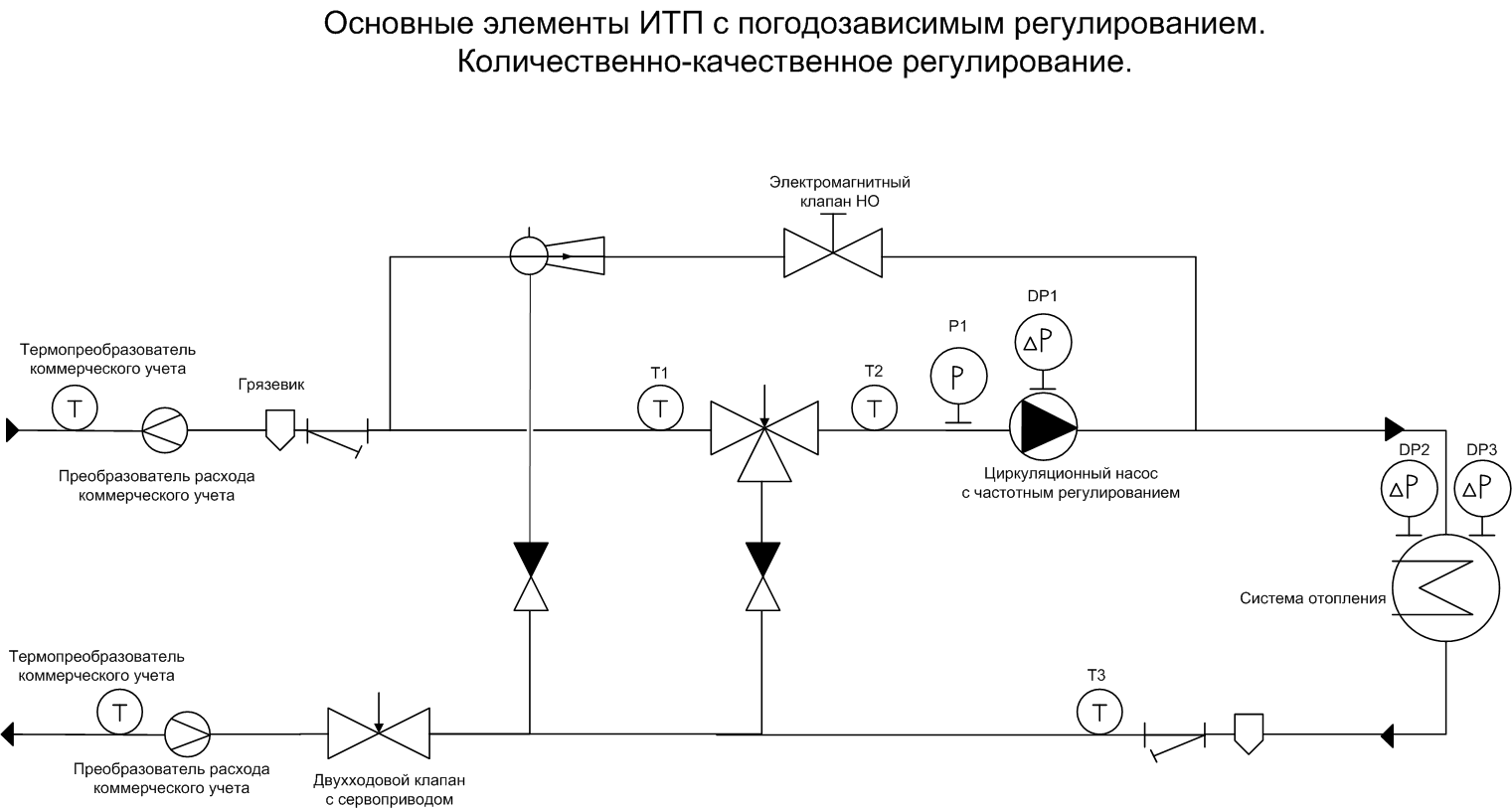

Символы оборудования в диаграммах и схемах P&ID

Существуют стандартные и вполне общепринятые знаки и символы для обозначения оборудования на этих схемах. Важно понимать, что у этих символов нет “правильного” масштаба и/или каких-то требований к размерам. Они используются только лишь для того, чтобы указывать тот или иной компонент схемы. Для более точного указания на тип представляемого оборудования вместе с этими символами используются подписи, буквы и цифры. Кроме того, такая диаграмма не отражает фактического месторасположения элементов схемы и/или близость одних элементов к другим. Идея использования этих схем – только лишь подробно проиллюстрировать технологический процесс.

Символы клапанов, кранов, задвижек, вентилей и другой трубопроводной арматуры для P&ID

Образующий символ для проходного = двухходового = 2-way клапана – это два треугольника, соприкасающиеся вершинами (см. рисунок ниже). Трубопроводы изображаются в виде прямых линий, соединенных с обеими сторонами символа клапана. Различные типы линий обозначают различные типы труб, шлангов, подводок и т.п. На примере ниже – сплошные линии – обозначают твердые (негибкие) трубопроводы. Обычно, для унификации, трубы на схемах изображают только горизонтальными и вертикальными линиями. Направление потока указывается в месте где труба переходит в другой символ и на каждом повороте трубопровода (как помним, повороты – это 90°

Тип трубопроводной арматуры по конструкции.

Тип крана, клапана, задвижки, вентиля затвора и т.д. указывается значком в центре образующего символа. Ниже – символы и знаки для наиболее распространённых типов трубопроводной арматуре, а именно: шаровой кран, затвор поворотный, пробковый, седельчатый, мембранный клапаны, задвижки, затворы, вентили…

Ниже, во-первых, значок (символ) любой проходной = двухходовой = 2-way трубопроводной регулирующей, запорной или дросселирующей арматуры. Для многоходовых (таких, как трехходовые и четырехходовые) кранов, клапанов и т.

п…. используется аналогичный символ, в котором используется по треугольнику на каждый порт арматуры.

Знаки для трехходовых (3-way) и четырехходовых (4-way) шаровых кранов могут содержать дополнительные детали, которые уточняют тип прохода шара – либо сверловка “T” либо сверловка “L”. Кроме того с помощью стрелок может быть указано направление потока “по умолчанию”, т.е. в случае обрыва или отключения питания привода.


Существет огромное множество различных типов трубопроводной арматуры, некоторые символы с пояснениями – ниже:

Тип привода.

Тип привода указывается с помощью линии, выходящей из центра крана (клапана…) с небольшим символом, часто содержащим еще буквы. Ниже – несколько примеров символов шаровых кранов с различными типами приводов:

Позиция клапана по умолчанию = позиция клапана с приводом при обрыве питания = Fail-Safe Position

Если у привода есть некая позиция по умолчанию, то ее обозначают стрелочкой.

Либо, если при обрыве питания клапан закрывается – то это позиция обозначается “FC” = fail closed или “NC” = normally closed или “НЗ”=Нормально Закрыт, противоположная “FO” = fail opened или “NO” = normally opened или “НО”=Нормально открыт.



Типы присоединений трубопроводной арматуры к трубопроводу

В общем, присоединение к трубопроводу всега обозначается линиями, выходящими из символа крана. Тип присоединения к трубопроводу может быть при необходимости дополнительно определен различными другими способами. Фланцевое присоединение обозначается (рисунок ниже) перпендикулярными трубе отрезками на конце трубопровода, которые парралельны концам крана с небольшим промежутком между краном и этими отрезами. Это говорит в первую очередь о том, что кран можно удалить не разрезая трубопровод. Полунеразборное

резьбовое соединение указывается небольшими полыми внутри кружочками. Неразборное сварное присоединение указывается малыми квадратами. Если это сварка враструб (Socket Weld) то квадрат изображается полым (пустым внутри).

Стандартизация

Международное общество автоматизации (ISA: www.isa.org) определяет самые распространенные стандарты для технологических схем и схем КИПиА (P&IDs). Основной стандарт это  ANSI / ISA-5.1 “Instrumentation Symbols and Identification” и его можно приобрести тут ISA website, хотя и бесплатных вариантов в сети полно.

Невзирая на то, что казалось бы стандарт строго определяет используемые символы, на практике Вы постоянно будете встречать массу “народного творчества”. Вы также обнаружите очевидные несоответствия в обозначении некоторых типов трубопроводной арматуры в различных библиотеках, компаниях, а также в зависимости отрасли промышленности. По факту это не особо критично, поскольку все элементы схемы также описываются текстом, технологическим номером (место в схеме), собственным наименованием (уникальное наименование), а также присутствуют в спецификации материалов и оборудования, которая обязательно прилагается к схеме.

Если Вы подходите достаточно ответственно к своей схеме Ваша P&ID схема будет полезна и понятна всем, кто с ней работает.

Трубопроводы, трубы, рукава, шланги (технологические трубопроводы):

Технологические трубопроводы (process lines) это общее обозначение для всего, в чем течет рабочая среда. Различные типы трубопроводов указываются различными символами. На законченной технологической схеме (P&ID) каждый трубопровод будет подписан собственным технологическим номером. Например – 150-67P00-2299-115101-N. Этот номер указывается либо параллельно линии на схеме, либо на выноске, которая упирается в линию схемы. Номер обычно включает в себя информацию о размере, требованиях к качеству, изоляции трубопровода и т.д. Различные компании используют различные структуры этих данных, но в целом все они содержат одну и ту же информацию. Линии, обозначающие технологические трубопроводы, исполняются толще, чем линии, которые обозначают сигналы управления (пневматические, электрические, цифровые.

..)

Различные символы технологических трубопроводов:

Существует два основных способа указать на схеме тот факт, что трубопроводы пересекаются, но не соединяются. Следует либо использовать небольшую “горку”, чтобы показать один трубопровод, проходящий над другим, либо прервать одну из линий, как указано ниже. Это не является схемой реального физического расположения труб, они вообще могут не пересекаться в реальной системе, это исключительно способ указывать трубопроводы раздельными, если они встретились на схеме.

Обозначение сигналов управления:

Для указания сигналов управления, которые отвечают за обмен данными между различными элементами технологической системы, также используются собственные символы.

Различные символы сигналов управления:

Сосуды, емкости и баки = Vessels

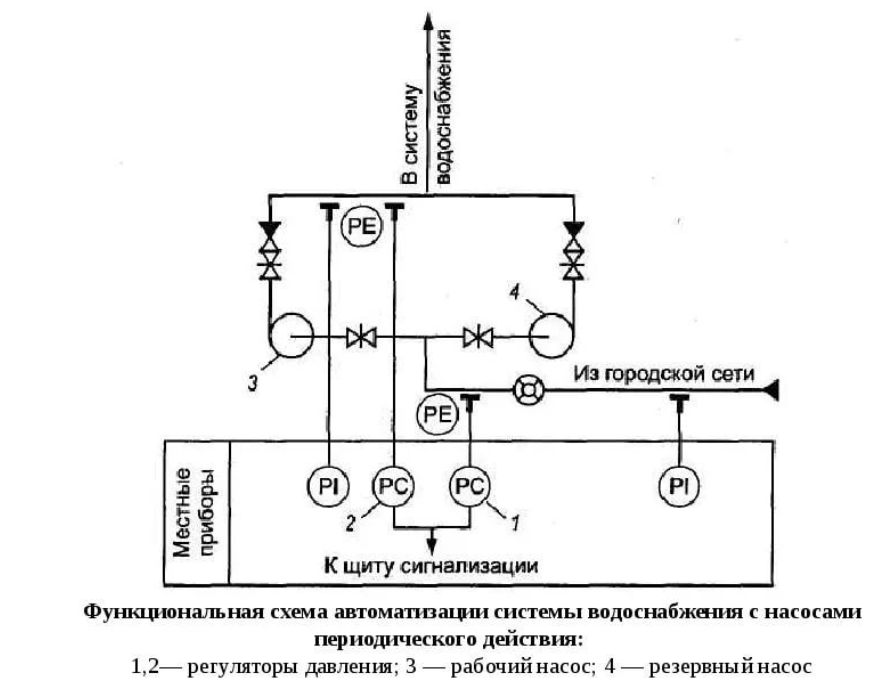

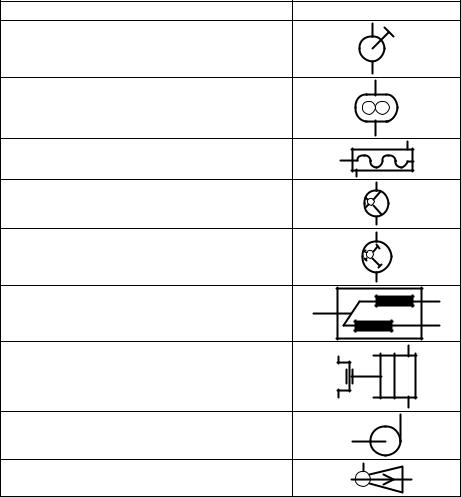

Насосы, вентиляторы, компрессоры = Pumps, Fans, & Compressors

Этот список можно продолжать и продолжать. .. Существуют сотни символов, которые соответствуют всем возможным компонентам технологического процесса. Теплообменники, кулеры, котлы, бойлеры, фильтры и т.д. и т.п.

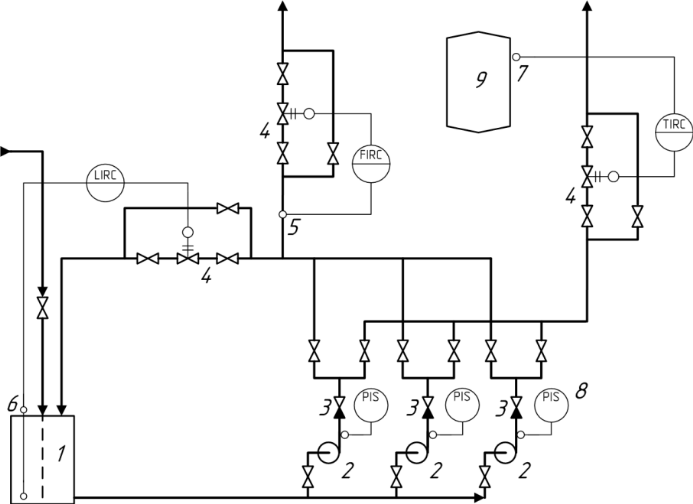

КИПиА = контрольно-измерительные приборы и автоматика (датчики, расходомеры, измерители, детекторы, сигнализирующие реле, преобразователи и т.д.)

КИПиА (по буржуински – instrumentation) котнтрольно-измерительные приборы и автоматика – это совокупность устройств измерения, контроля, регистрации и управления. Для символов КИПиА принят несколько другой подход – эти устройства обозначают так называемым “пузырем” – квадратом, кругом или там гексагоном, октагоном….

Квадратный символ соответствует многоканальному (многопользовательскому) экрану. Такой экран показывает информацию из нескольких источников или управляет несколькими устройствами. Внутри квадрата может быть либо круг, либо ромб (“diamond”)

Круг указывает на тот факт, что это устройство по умолчанию в основной системе управления (Basic Process Control System)

Ромб указывает та но, что это либо запасное (дублирующее) устройство системы управления, либо устрйоство автоматизированной системы безопасности (Safety Instrumented System)
Гексагон указывает на то, что это компьютерная система или цифровой контроллер
Круг
соответствует устройству с дискретным сигналом (реле).

Такой тип выносного символа используется для описания функционирования полевого оборудования, такого как клапаны. Буквы и цифры из символа описываются в легенде отдельно.

Существуют дополнительные простые символы (различные горизонтальные линии), которые определяют где находится устройство и показывают насколько данные с этого устройства доступны оператору:

  Линии нет – устройство находится в поле, дисплей или шкалу можно прочитать торлько там.
Сплошная линия – устройство находится на основной панели управления или основном дисплее и все данные доступны оператору.
Пунктирная линии – показания и управление устройством находится вне доступа оператора.
Двойная сплошная – дисплей или шакала находятся на запасном и или местном пульте управления, и все данные обычно (но не всегда) доступны оператору
Двойная пунктирная – дисплей или шакала находятся на запасном и или местном пульте управления, и все данные обычно НЕ доступны оператору

Цифры и буквы внутри символов.

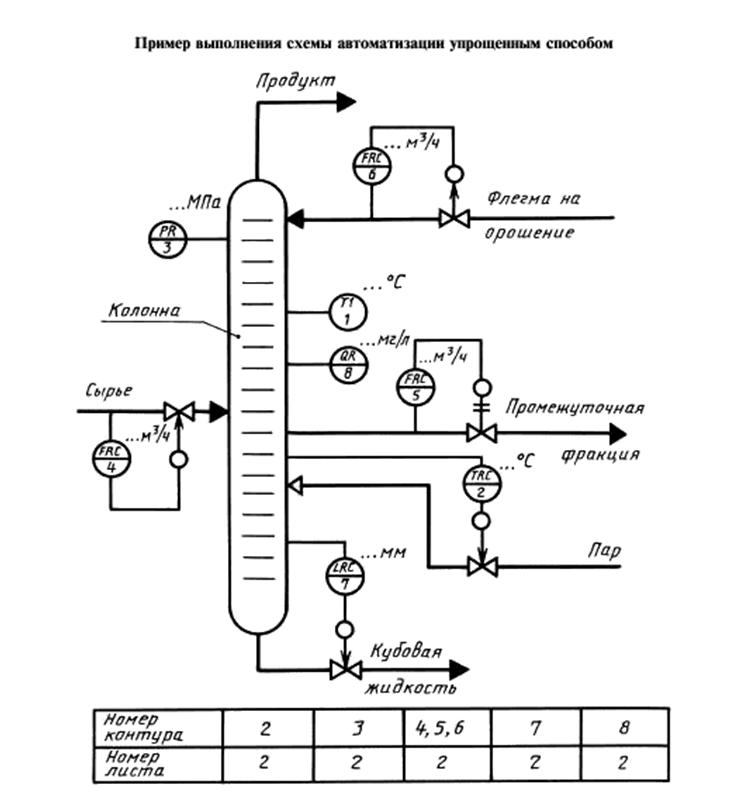

Внутри символов в качестве дополнительных обозначений-уточнений используются и буквы и цифры для указания измеряемого или регистрируемого параметра (расход, давление, температура, уровень), а также описания выполняемой функции. Типичные функции устройства в системе таковы – отображение параметров, запись, передача данных, управление. Ниже – несколько примеров и список наиболее используемых символов в технологических планах и схемах:

Каждый элемент схемы маркируется символам (от 2х=до 5-ти):

  • 1-я буква определяет измеряемую величину: F = расход (flow rate), P = давление (pressure), T = температура, L = уровень (level)
  • 2-я буква это уточнение: D = дифференциальная величина (differential), R= относительная величина (ratio). пропускаем, если не нужно это уточнение
  • 3-я буква указывает назначение устройства: A = авариный сигнал (alarm), R = (запись) record,  I = индикатор, G =датчик (gauge)
  • 4-я буква – функционал: C = контроллер, T = передатчик (transmit), S = выключатель, переключатель (switch), V = трубопроводная арматура (valve)
  • 5-я буква – уточнение функции: H = верхнее, высокое, превышение (high), L = нижнее, низкое, снижение (low), O = открыто (open), C = закрыто (closed).  пропускаем, если не нужно это уточнение

более полный список на Википедии (на англицкой мове, но в целом доступно)…

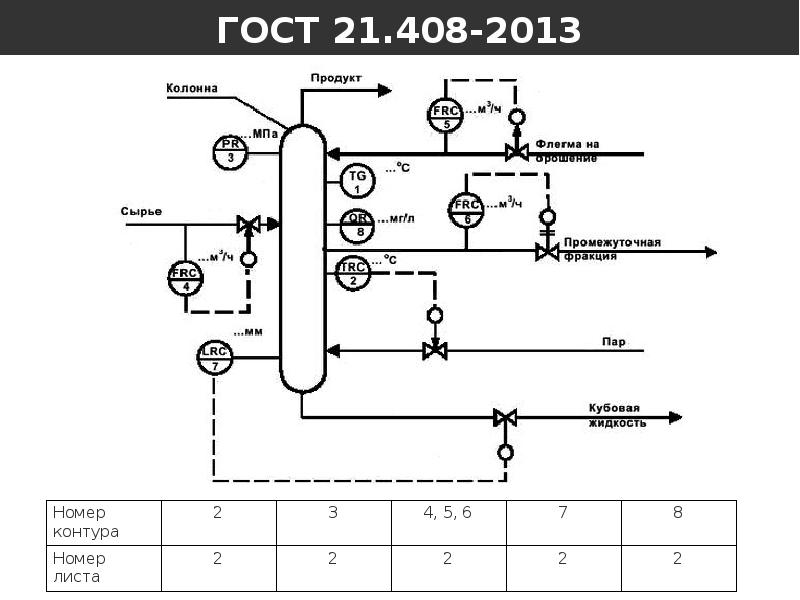

Это обозначение дополняется номером контура управления технологической схемы. Для примера – FIC045 обозначает Расхода Показывающий Контроллер (расходомер с выходным сигналом) = Flow Indicating Controller в контуре 045. Этот номер частенько называют “тэгом” (“tag” identifier) устройства – номер указывающий на местоположение и назначение устройства. Ниже – несколько примеров полных символов для некоторых устройств в том-же контуре системы:

Таблица – Обозначения, используемые в технологических схемах (P&IDs) согласно ISA standard ISA-S5-1

Первая буква

Не первая буква

A Analysis – Анализ Alarm – Тревога (сигнализация)
B Burner Flame – Горелка
C Conductivity – Проводимость Control – Управление
D Density or Specific Gravity – Плотность или Удельный вес
E Voltage – Напряжение Element – Элемент
F Flowrate – Расход
H Hand (Manually Initiated) – Ручной, настраиваемый или управляемый вручную High – Высокий, Большой, Слишком высокий. ..
I Current – Ток Indicate – Индикатор
J Power – Мощность, Величина
K Time or Time Schedule – Время или Расписание Control Station – Пост управления
L Level – Уровень Light or Low – Легкий или Низкий, Слишком легкий, Слишком низкий
M Moisture or Humidity – Влажность Middle or Intermediate – Средний или Промежуточный
O Orifice – Дроссельная шайба, Диафрагма
P Pressure or Vacuum – Даление или Вакуум Point – Точка
Q Quantity or Event – Колическво или Событие
R Radioactivity or Ratio Радиоктивность или Относительность величины Record or print – Запись или Печать
S Speed or Frequency – Скорость или Частота Switch – Выключатель или Переключатель
T Temperature – Температура Transmit – Передача,
V Viscosity – Вязкость Valve, Damper, or Louver – Кран, Клапан, Затвор, Заслонка, Вентиль или другое запорное устройство
W Weight – Вес, Масса Well – Гильза, Гнездо,
Y Relay or Compute – Реле или счетчик
Z Position – Позиция, Место установки Drive – Привод, Мотор, Актуатор

Вкратце, это все + существует огромное количество компьютерных программ для создания P&ID, ищите и пробуйте.

Символы P&ID и их использование

P&ID диаграммы используют специальные фигуры для представления различных видах оборудования, арматуры, приборов и трубопроводов.

Узнайте, почему Edraw является лучшим выбором программ для создания P & ID: попробуйте БЕСПЛАТНО.

Download Windows Version Mac Version Linux Version

P&ID более сложна, чем схема технологического процесса. Edraw включает в себя более 2000 векторных символов P&ID, используемых для описания механического оборудования, трубопроводов, компонентов трубопроводов, клапанов, драйверов оборудования и контрольно-измерительных приборов. Получите наиболее полную коллекцию символов P&ID из нашей встроенной библиотеки.

Символы P&ID – оборудование

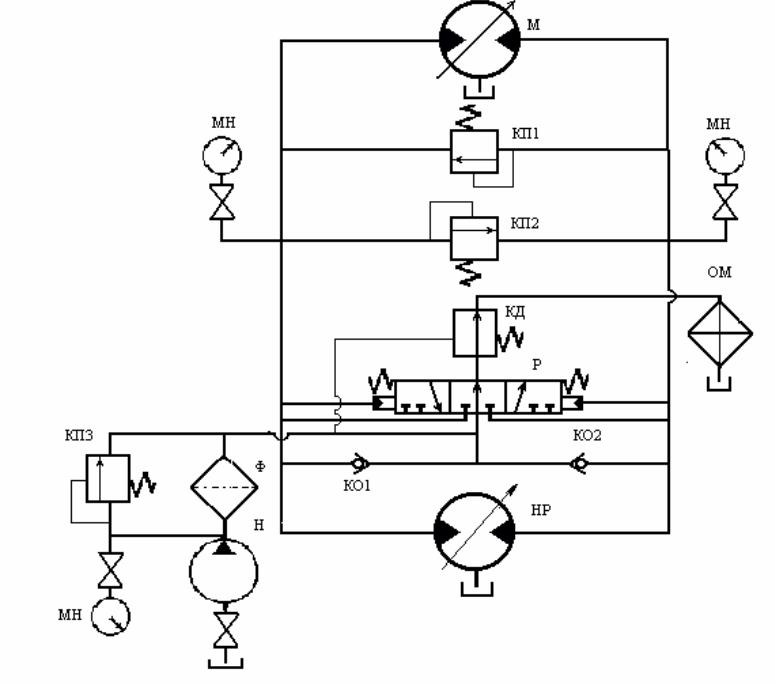

Насосы и резервуары бывают различных конструкций и форм. У вас есть как абстрактные символы, так и имитационные изображения. Изучите базовые знания о трубопроводах и диаграмме приборов.

Насос – это механическое устройство, использующее всасывание или давление для подъема или перемещения жидкостей, сжатия газов или нагнетания воздуха в надувные объекты, такие как шины.

Центробежный насос – это ротодинамический насос, который использует вращающееся рабочее колесо для увеличения силы и давления жидкостей.

Шестеренчатый насос обеспечивает непрерывный, не пульсирующий поток, что делает его идеальным в химических установках.

Масляный насос широко используется для удаления накопленной воды из колодца или другого места.

Вакуумный насос применяется для повышения эффективности систем парового отопления различными способами. Самое важное соображение – быстрое и эффективное удаление.

Винтовой насос – это винтовой насос Archimedes, который до сих пор используется в оросительных и сельскохозяйственных целях.

Резервуар предназначен для хранения технологических жидкостей различного типа в различных технологических условиях.

Луковый резервуар относится к складной раме с открытым верхом, предназначенной для использования в качестве мобильного хранилища при восстановлении загрязняющих веществ.

Компрессор – это механическое устройство, которое принимает среду и сжимает ее до меньшего объема. Механический или электрический привод обычно подключается к насосу, который используется для сжатия среды.

Осевой компрессор широко используется в газовых турбинах, таких как реактивные двигатели, высокоскоростные судовые двигатели и маломасштабные электростанции.

Поршневый компрессор, как правило, используется там, где высокая степень сжатия требуется на сцену без высоких скоростях потока, и жидкость относительно сухой.

Роторный компрессор – это тип газового компрессора, который использует механизм позитивного перемещения роторного типа.

Смешивание – это устройство, которое объединяет некоторые материалы в одно вещество.

Смесительный сосуд – это контейнер, который используется для смешивания нескольких компонентов вместе.

Теплообменник – это устройство, используемое для передачи тепловой энергии между двумя технологическими потоками. Теплообменники передают тепловую энергию через проводящего и конвективного теплообмена.

Охладительные башни передают тепловую энергию наружному воздуху по принципу испарения.

Охладитель – это устройство, контейнер или помещение, которое охлаждает воздух через испарених вод или поддерживает охлаждение воздуха.

Турбинный привод используется для привода насосов и вентиляторов на нефтехимических заводах.

Печь – это устройство для нагрева непрерывного тока воздуха посредством огня.

Котел – это закрытый сосуд, в котором вода или другая жидкость нагреваются.

Масляная горелка разработана с нуля исключительно для сжигания отработанных масел.

Автоматическая кочегарка применяется для подачи горячей воды в системы центрального отопления.

Пластинчатая башня широко используется во многих процессах и в промышленности.

Упакованная башня – это тип упакованного слоя, используемый для выполнения процессов разделения.

Лифт используется для управления положения носа самолета и угла атаки крыла.

Реактор смешения широко используется в химической промышленности для обеспечения перемешивания.

Символы процесса и контрольно-измерительных приборов – Клапаны

Задвижка – устройство, используемое для управления потока жидкостей и газов.

Обратный клапан, также известный как односторонний клапан, предназначен для предотвращения обратной линии среды.

Клапан глобуса – это механизм, используемый для управления или остановки потока жидкости или газа через трубу.

Шаровой кран – это клапан со сферическим диском.

Дроссельный клапан устанавливается между двумя фланцами с помощью отдельного комплекта болтов для каждого фланца.

Угловой клапан ориентирован под углом 90 ° задвижки.

Символы процесса и контрольно-измерительных приборов – Трубопроводы

На технологических схемах используются специальные линии трубопроводов для представления того, как сигналы передаются между оборудованием. Эти символы используются для определения того, как инструменты в процессе соединяются друг с другом, и какой тип сигнала используется. (Электрические, пневматические, данные и т. д.)

Все линии должны быть точными по отношению к трубопроводам технологического трубопровода.

Основной трубопровод используется для подключения оборудования в любом положении.

Основная прямая линия используется для подключения оборудования в том же горизонтальном или вертикальном положении.

Технологическое соединение помогает создать поток процесса между оборудованием. 2 раза нажмите на процессное соединение для редактирования описания.

Символы процесса и инструментария – Инструменты

Диаграмма технологического процесса использует символы и круги для представления каждого инструмента.

Типы этих обозначений инструментов могут легко изменяться при помощью кнопки быстрого действия.

Больше P&ID символов – Моделирование изображений

включает в себя множество реалистичных изображений, позволяющих диаграммы презентационного качества.

Download Windows Version Mac Version Linux Version

Edraw Max is perfect not only for professional-looking flowcharts, organizational charts, mind maps, but also network diagrams, floor plans, workflows, fashion designs, UML diagrams, electrical diagrams, science illustration, charts and graphs… and that is just the beginning!

DOWNLOAD NOW BUY NOW

НОРМЫ И СТАНДАРТЫ | Насосные проекты

Тип насоса Юрисдикция Стандартный номер Стандартное название Тип насоса Резюме
1 Центробежный Северная Америка API 610 Центробежные насосы для нефтяной, нефтехимической и газовой промышленности Подвесные: 6 типов Между подшипниками: 5 типов Вертикально подвешенные 7 типов Соответствующий отраслевой опыт эксплуатации показывает, что производимые насосы экономически эффективны при перекачивании жидкостей в условиях, превышающих любое из следующих:
(1) Нагнетательный пресс. 19 бар
(2) Всасывающий пресс. 5 бар
(3) Темп. 150 ℃
(4) Частота вращения 3600 мин-1
(5) Номинальный общий напор 120 м
(6) Диаметр рабочего колеса консольных насосов 330 мм
2 Центробежный Европа ИСО 13709 аналогично API 610 аналогично API 610 аналогично API 610
3 Центробежный Северная Америка АНСИ Б 73.1 Технические условия на центробежные насосы с односторонним всасыванием с горизонтальным всасыванием для химических процессов Горизонтальная, одноступенчатая, с торцевым всасыванием, центральная нагнетательная конструкция Приведены размеры насоса и примерная производительность (мощность и общий напор) стандартных насосов.
4 Центробежный Европа ИСО 2858 Центробежные насосы одностороннего всасывания (номинальное давление 16 бар) – обозначение, номинальная рабочая точка и размеры Горизонтальная, одноступенчатая, с торцевым всасыванием, центральная нагнетательная конструкция Максимальное рабочее давление 16 бар. Приведены размеры насоса и номинальные рабочие точки.
5 Центробежный Европа ИСО 9905 (ДЖИС Б 8307) Технические условия для центробежных насосов – Класс I Одноступенчатые, многоступенчатые, горизонтальные, вертикальные, закрытые Установлен для требований к центробежным насосам класса Ⅰ(самый строгий), для стандартизации, рационализации производства и применения и улучшения качества. Может применяться для насосов для производства электроэнергии.
6 Центробежный Европа ИСО 5199 (ДЖИС Б 8308) Технические характеристики центробежных насосов Класс Ⅱ Одноступенчатые, многоступенчатые, горизонтальные, вертикальные, моноблочные Создан для требований к центробежным насосам класса Ⅱ одноступенчатым, горизонтальным или вертикальным общего назначения, а также всех приводов и методов монтажа, для стандартизации, рационализации производства и применения и улучшения качества. Может применяться для химических насосов.
7 Центробежный Европа ИСО 9908 (ДЖИС Б 8309) Технические характеристики центробежных насосов Класс Ⅲ Одноступенчатые, многоступенчатые, горизонтальные, вертикальные, моноблочные Установлен для требований к центробежным насосам класса Ⅲ с одноступенчатыми, многоступенчатыми, горизонтальными или вертикальными (жестко- и моноблочными) общего назначения, а также всех приводов и способов их установки, стандартизировать, рационализировать производство и применение и улучшить качество. Может применяться для коммерческих насосов.
8 Центробежный Япония ДЖИС Б 8313 Центробежные насосы с односторонним всасыванием Малогабаритные центробежные насосы с односторонним всасыванием Предназначен для общего применения, небольших центробежных насосов с одноступенчатым и односторонним всасыванием, применяемых для максимального рабочего давления 1 МПа и температуры пресной воды от 0 до 40 ℃, и соединенных с трехфазным асинхронным двигателем 50 Гц / 60 Гц и 2P / 4P через эластичная муфта на общей опорной плите.
9 Центробежный Япония ДЖИС Б 8319 Малогабаритные многоступенчатые центробежные насосы Малогабаритные многоступенчатые центробежные насосы одностороннего всасывания Предназначен для общего применения, малых центробежных многоступенчатых насосов (2-15 ступеней), применяемых для максимального рабочего давления 2,75 МПа и температуры пресной воды от 0 до 40 ℃, в сочетании с трехфазными индукционными насосами 50 Гц/60 Гц и 2P/4P. двигатель через гибкую муфту на общей опорной плите.
10 Центробежный Япония ДЖИС Б 8322 Спиральные насосы двойного всасывания Горизонтальные одноступенчатые спиральные насосы двойного всасывания Предназначен для общего применения, центробежные насосы с одноступенчатым и двусторонним всасыванием, применяемые для максимального рабочего давления 1,4 МПа и температуры пресной воды от 0 до 40 ℃, в сочетании с трехфазным асинхронным двигателем 50 Гц / 60 Гц и 4P / 6P / 8P. через гибкую муфту на общей опорной плите.
11 Центробежный Япония ДЖИС Б 8323 Водокольцевые вакуумные насосы Водокольцевые вакуумные насосы Предназначен для водокольцевых вакуумных насосов общего назначения с диаметром всасывающего отверстия 20-50 мм, соединенных с трехфазным асинхронным двигателем 50 Гц/60 Гц через гибкую муфту или клиновой ремень на общей опорной плите.
12 Центробежный Япония ДЖИС Б 8324 Погружные электронасосы для глубокого колодца Насосы одностороннего всасывания, центробежные или смешанные, погружные с электродвигателем для глубоких скважин Он был создан для одинарного всасывания, центробежного или смешанного потока, погружных насосов с электродвигателем для глубоких скважин с диаметром отверстия 20-200 мм, подвешиваемых на вершине скважины или под колонной, применяемых для температуры воды от 10 до 25 ℃, в сочетании с 50 Гц / 60 Гц и Погружной трехфазный асинхронный двигатель 2P через муфту, погруженный на глубину до 100 м.
13 Центробежный Япония ДЖИС Б 8325 Погружные электронасосы для отстойника Насосы одинарного всасывания, одноступенчатые, центробежные, погружные насосы для колодца Установлен для насосов одинарного всасывания, центробежных, погружных мотопомп для отстойников, применяемых для сточных вод с температурой от 0 до 45℃, pH 5-9 и твердыми частицами менее 20 мм, подвешенными в накопительном баке или установленными на нем, в сочетании с 50Гц/60Гц и погружной трехфазный асинхронный двигатель 2P/4P через общий вал или муфту.

Услуги по сертификации двигателей и насосов

Обзор

Мы предлагаем оптимизированные процессы тестирования и помощь в понимании технических и нормативных требований мировых рынков. Наши услуги включают в себя проверку энергоэффективности, тестирование производительности, обзор перед сертификацией или полную оценку соответствия. Вы можете воспользоваться нашими пакетными услугами для максимальной эффективности. Мы можем провести одну оценку, чтобы сертифицировать ваш продукт для доступа в несколько стран.

Если вам не нужна сертификация, мы все равно можем помочь. Мы также предлагаем независимое тестирование, анализ конструкции, оценку производительности, тестирование, не связанное с безопасностью, и другие услуги, которые могут быть столь же ценными, как и сертификация. Эти услуги специально разработаны, чтобы помочь вам принять наилучшее решение о том, как поступить с вашими продуктами, потенциально сэкономив ваше время и деньги, когда вы работаете над выходом на современный конкурентный рынок.

Наши услуги по выходу на рынок включают:

  • Сертификаты ЦБ
  • Сертификаты типа/протоколы испытаний
  • Сертификаты безопасности
  • Оценка систем изоляции на основе Международной электротехнической комиссии (МЭК)
  • ATEX и Международная электротехническая комиссия по взрывчатым веществам (IECex)
  • Сертификаты соответствия (СоС)

Преимущества

Насосы

Ирригация, канализация, фонтаны, колодцы, плавательные бассейны и спа, и это лишь некоторые из них, полагаются на насосы. Наш технический опыт и отраслевые знания сделали ее сертификационной компанией, которую выбирают ведущие производители насосов. По мере того, как насосы становятся все более сложными с точки зрения управления энергоэффективностью при широком использовании, мы помогаем вам внедрять инновации с уверенностью.

NSF/ANSI 50

В дополнение к обширным знаниям UL Solutions в области международных стандартов и стандартов безопасности UL, знак UL для NSF/ANSI 50 – 2015 Оборудование для плавательных бассейнов, спа, джакузи и других рекреационных водных объектов является утвержденным и признанный знак на всех национальных и местных рынках США с компетентными органами (AHJ).

Наша гибкая программа последующего обслуживания (FUS) для NSF/ANSI 50 позволяет проводить одну проверку в год без пятилетнего требования повторной сертификации сертифицированных продуктов. Непрерывный процесс сертификации UL Solutions направлен на сохранение на рынке безопасных и совместимых продуктов во время и после пересмотра стандартов. Если стандарт будет пересмотрен, будет проведена оценка воздействия изменений. Если обнаружится, что изменения не оказывают существенного влияния на продукт(ы), дальнейшее тестирование или оценка не требуются. Если обнаружится, что изменения существенно повлияют на ваши продукты, будет установлен и сообщен подходящий срок для подтверждения соответствия.

Двигатели

Двигатели, генераторы и электрические компоненты — электронное управление, переключатели, устройства защиты и TCO — составляют основу многих электротехнических изделий, производимых сегодня. Мы предоставляем полный набор услуг для всех потребностей вашего бизнеса, от двигателей бытовой техники до промышленных двигателей и генераторов.

Наша команда может сертифицировать ваш продукт, независимо от того, устанавливается ли он в Северной Америке или за рубежом. Мы предлагаем программы тестирования, которые могут оценить соответствие вашего продукта нескольким мировым стандартам всего за одну оценку. С помощью одной оценки мы можем сертифицировать ваш двигатель или генератор для всех основных рынков. Мы можем провести испытания и предоставить сертификаты по IEC 60034-1, IEC 60034-2-1, IEC 60335-1 и GB 14711, и это лишь некоторые из них.

Наряду с нашими стандартными сертификатами безопасности теперь мы предлагаем полный набор услуг для всех ваших промышленных потребностей:

  • Сертификаты типа
  • Тестирование энергоэффективности
  • Оценка системы изоляции на основе IEC
  • ATEX и IECex
  • Полевые оценки
Energy Star®

UL Solutions — мировой лидер в области тестирования и сертификации продуктов с энергоэффективностью. Мы были первой сторонней компанией, занимающейся испытаниями, инспекциями и сертификацией (TIC), получившей аккредитацию Организации по стандартизации Саудовской Аравии (SASO) в отношении энергоэффективности, и первой, кто предложил испытания энергоэффективности малых двигателей в соответствии с правилами Министерства энергетики (DOE) (10 CFR, часть 431). Мы можем помочь вам сориентироваться в программе ENERGY STAR® Агентства по охране окружающей среды США (EPA) для ваших двигателей и насосов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
