Классификация сварных швов | Сварка металлов
Сварные швы подразделяют по типу сварного соединения и геометрическому очертанию сечения шва на стыковые и угловые (рис. 12). Стыковой шов характеризуется шириной е и усилением q, глубиной провара А, зазором b; угловой — катетом К.
Стыковые швы применяют для выполнения стыковых соединений. Угловые швы применяют в нахлесточных, тавровых и угловых соединениях. Размеры сечения швов установлены ГОСТ 5264-80.
Форма наружной поверхности
По форме наружной поверхности стыковые швы могут быть плоские или выпуклые. Угловые швы могут выполняться и вогнутыми. Сварные соединения с выпуклыми швами лучше работают на статическую нагрузку, чем соединения с плоскими или вогнутыми швами. Однако швы со слишком большой выпуклостью
Рис. 12. Геометрические параметры сварных швов
Рис. 14. Классификация сварных швов по протяженности (а), отношению к направлению действующих усилий (б), форме наружной поверхности (в)
Рис.
13. Основные положения сварки и их обозначения
вследствие большого количества наплавленного металла неэкономичны. Стыковые соединения с плоскими швами и угловые, тавровые и нахлесточные соединения с вогнутыми швами лучше работают на динамическую или знакопеременную нагрузку, чем соединения с выпуклыми швами. Это объясняется тем, что при плоских и вогнутых швах нет резких переходов от основного к наплавленному металлу, в которых имеется концентрация напряжении и от которых может начаться разрушение соединения. В соответствии со стандартом допускается выпуклость шва при нижней сварке до 2 мм и не более 3 мм для швов, выполненных в остальных положениях. Вогнутость допускается во всех случаях не более 3 мм.
По положению
Согласно ГОСТ 11969 — 79, швы подразделяют по положению: в лодочку — Л, нижние — Н, полугоризонтальные — Пг, горизонтальные — Г, полувер- тикальные – Пв, вертикальные – В, полупотолочные — Пп, потолочные — П (рис. 13).
Сварка нижних швов наиболее удобна, легко поддается механизации.
Наиболее сложен и труден потолочный шов, выполнение которого требует специальной тренировки. Выполнение горизонтальных и вертикальных швов несколько труднее, чем нижних, но легче потолочных. Вертикальные, горизонтальные и потолочные швы в большинстве случаев применяют в строительстве и монтаже крупных сооружений и значительно реже — в заводских условиях, где с помощью приспособлений удается почти полностью сваривать конструкцию только в нижнем положении. Многие сварщики высокой квалификации выполняют вертикальные швы с лучшим качеством, чем нижние, гак как в этом случае из сварочной ванны легче удаляются загрязнения и металл шва становится чище, плотнее и прочнее.
По направлению действуюищих усилий
По отношению к направлению действующих усилий швы подразделяют на фланговые (продольные, боковые), оси которых параллельны направлению усилия; лобовые (поперечные), оси которых перпендикулярны направлению усилия; комбинированные и косые (рис. 14).
По протяженности

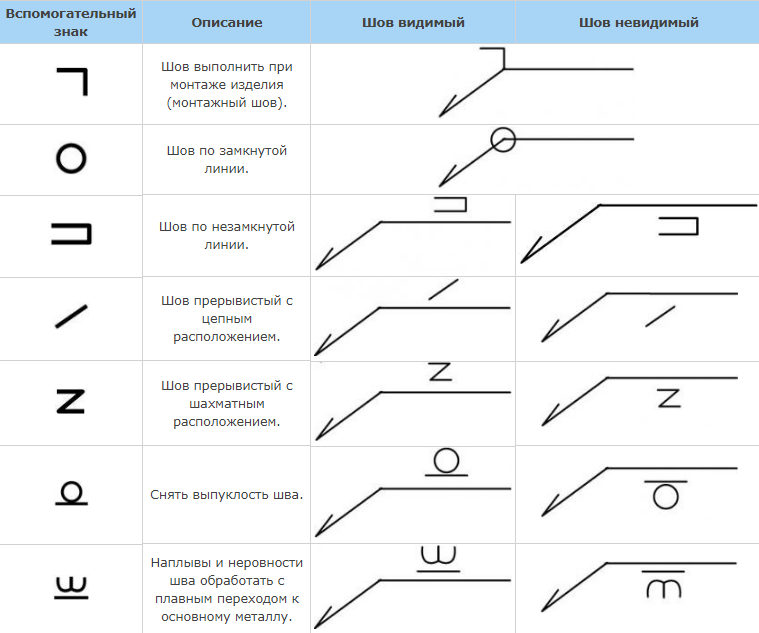

По протяженности различают швы сплошные и прерывистые.

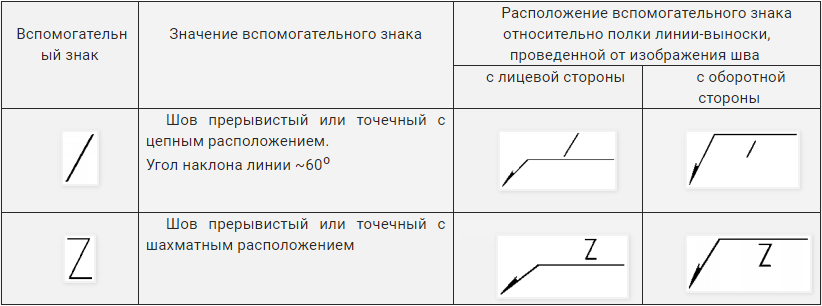

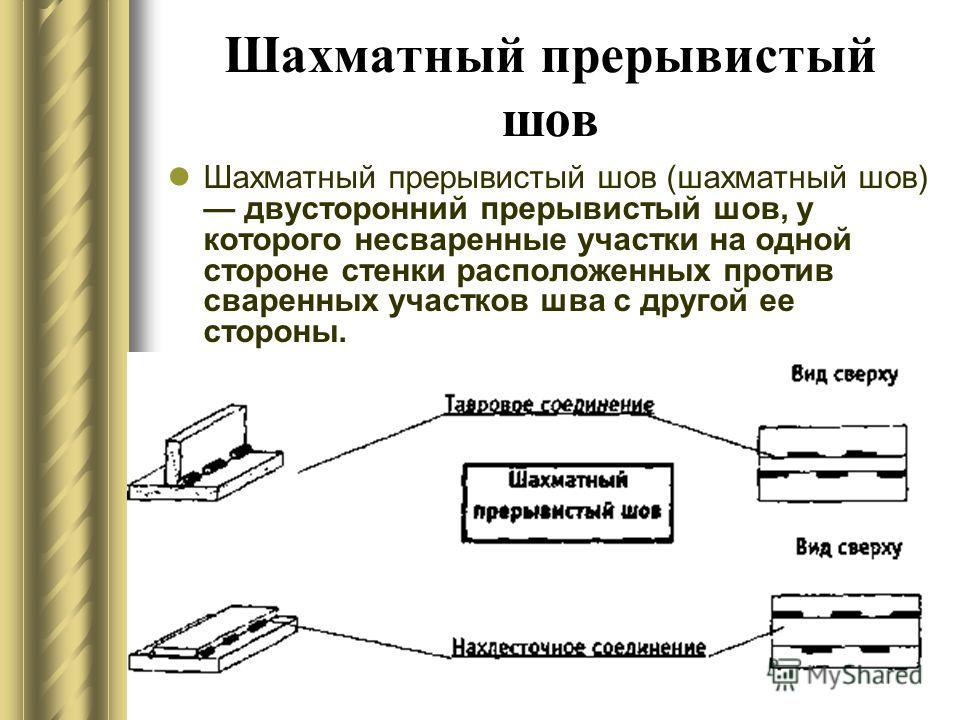

Прерывистый шов может быть ценным или шахматным. Цепной шов представляет собой двусторонний прерывистый шов таврового соединения, в котором участки сварки и промежутки расположены по обеим сторонам стенки один против другого (рис. 14, а). Шахматный шов — двусторонний прерывистый шов таврового соединения. В котором промежутки на одной стороне стенки расположены против сваренных участков шва на другой стороне. Расстояние от начала проваренного участка шва до начала следующего участка называется шагом шва.
По условию работы
По условиям работы швы подразделяются на рабочие, воспринимающие внешние нагрузки, и связующие (соединительные швы), предназначенные только для скрепления частей изделия. Связующие швы часто называют нерабочими швами.
Символы узоров в шитье и их значение
По
Дебби Колгроув
Дебби Колгроув
Дебби Колгроув — отмеченная наградами швея и портной, которая делится своими знаниями с начинающими швеями о том, как работать с выкройками и тканями.
Она имеет более чем 40-летний опыт работы и пишет книги уже два десятилетия.
Узнайте больше о The Spruce Crafts’ Редакционный процесс
Обновлено 25.04.19
изображений героев / Getty Images
Подбор фрагмента шаблона может быть подобен попытке читать на иностранном языке. Существует много основных практических правил для символов паттернов. Они могут незначительно отличаться от компании к компании, но большинство из них универсальны. Всегда сверяйтесь с указаниями производителя по выкройке.
Символьный ключ
Почти на каждой коммерческой выкройке есть ключ к символам, которые есть на ваших выкройках. Это должно быть найдено либо на ткани с выкройкой, либо на листе с инструкциями. Обращайтесь к нему всякий раз, когда вы сомневаетесь. Этот символьный ключ зависит от компании и может меняться со временем. Во избежание дорогостоящих ошибок выполняйте быстрое обновление каждый раз, когда открываете шаблон.
Линии настройки шаблона
Это линии, включенные в деталь выкройки для удлинения и укорачивания детали выкройки.
Всегда обращайтесь к направлениям шаблона, чтобы изменить их в этих местах.
Зерновые линии
Это линии, включенные в выкройку, чтобы убедиться, что вы вырезаете ткань по надлежащей линии волокон в соответствии с тем, как одежда должна висеть. При измерении от спасательного края измеряйте более одной области линии. Разница в 1/4 дюйма от одного конца линии до другого увеличивается в готовом изделии. Если вы учите кого-то шить, хорошей идеей будет продлить эту линию и позволить им измерить разницу от остатка. край.
Поместить на линию сгиба
Эта линия указывает на то, что край выкройки должен располагаться на сгибе ткани. Край выкройки обычно обозначается пунктирной линией, чтобы напомнить вам, что не следует резать по этому краю. Если вы обрежете этот край, припуска на шов не будет, и попытка соединить их изменит способ прилегания выкройки, а также то, как другие детали будут присоединяться к этой детали.
Линии резки
Обычно это сплошная черная линия на внешнем крае выкройки.
Некоторые компании, занимающиеся выкройками, не включают припуски на швы по краю выкройки. Обязательно ознакомьтесь с указаниями, чтобы убедиться, что он включен.
На многоразмерных выкройках будет более одной линии разреза во многих областях изделия. Если вы собираетесь использовать выкройку снова для другого размера, целесообразно обвести фрагмент выкройки и сохранить оригинал.
Выемки
Надрезы используются для выравнивания двух или более кусков ткани, которые вы будете соединять вместе. Насечки изображаются разного размера, от одинарного до четырехкратного. Большие выемки всегда относятся к изнаночной стороне одежды, что помогает держать перед и спину прямо в уме и предотвращать ошибки. Надсечки можно делать в пределах припуска на шов, однако при работе с новичками рекомендуется делать надсечки за пределами припуска на шов, как показано красными линиями на схеме.
Швейные линии
Не все части выкройки включают линии сшивания. Когда они включены, они представляют собой ломаную линию, обозначающую области, которые будут сшиты вместе.
Это направляющая, чтобы вы могли видеть, где линия стежка пересекается, а где вы не будете шить. Не рекомендуется отмечать каждую строчку на одежде. Это приведет к чрезмерному обращению с тканью.
Точки
Компании, занимающиеся выкройками, изготавливают точки разных размеров. Они должны быть отмечены на вашей ткани. Они указывают начальную и конечную точки для вышивания, а также точки для сопоставления маркировки таких вещей, как дротики. Когда вы работаете с многоразмерными выкройками, убедитесь, что вы переносите маркировку для размера, с которым работаете.
17 Распространенные проблемы со швейными машинами и способы их решения
Нет ничего хуже, чем работать с несовместимой швейной машиной! Порванные или запутанные нитки, пропущенные стежки, сломанные иглы — все это может сильно разочаровать. Но большинство этих проблем можно решить, не отдавая машину в дорогостоящий ремонт. Мы собрали список некоторых из наиболее распространенных проблем со швейными машинами и их решения, чтобы помочь вам устранить неполадки даже в середине проекта!
1.
Нитки сбиваются в комки под тканью при шитье Если вы видите узлы лишних нитей на изнаночной стороне вашего шитья, есть несколько вероятных причин. Сначала снимите шитье с машины. Возможно, вам придется перерезать всю лишнюю нить, чтобы освободить ее. Не тяните его просто так, иначе вы рискуете повредить механизм вашей машины, не говоря уже о ткани! Как только ваш проект будет освобожден, аккуратно удалите все обрезанные кусочки нити. Теперь вы готовы определить проблему. Держите под рукой обрывок ткани, чтобы проверять растворы, когда будете их пробовать.
- Удалите верхнюю нить и повторно заправьте нить в машину, следуя схеме заправки, приведенной в руководстве к вашей машине. Убедитесь, что прижимная лапка поднята во время заправки нити — многие машины блокируют диски натяжения, когда прижимная лапка опущена, что делает невозможным правильную заправку машины через диски.
- Снимите шпульку и снова заправьте ее. В некоторых машинах особое внимание уделяется способу разматывания шпульки.
Обратитесь к руководству, чтобы убедиться, что он вставлен правильно. - Убедитесь, что вы используете один и тот же тип нити как для верхней нити, так и для шпульки. Разница в весе нити обычно приводит к тому, что машины вытягивают нити с разной скоростью, что приводит к запутыванию и образованию узлов.
- Отрегулируйте настройки натяжения. Это распространенная проблема, особенно если вы переходите от работы с тяжелой тканью к деликатной (или наоборот), не забывая настроить параметры. Проверьте настройки натяжения на кусочке ткани вашего проекта, чтобы убедиться, что все правильно.
Обратитесь к руководству, чтобы убедиться, что он вставлен правильно. Это проблема, которая может быть как опасной, так и раздражающей. Всегда используйте новую иглу для нового проекта. Это предотвратит затупление игл и их зацепление на кончике, что может повредить ткань. Убедитесь, что вы используете правильный тип иглы для данного проекта — для трикотажа лучше всего подходят иглы с шариковой или трикотажной иглой, в то время как для кожи, винила или джинсовой ткани потребуются острые и прочные иглы.
Если игла сломалась или погнулась, немедленно прекратите шить. Осторожно извлеките сломанную иглу и положите ее в контейнер для надлежащей утилизации. Замените иглу на правильный тип для вашего проекта, убедившись, что она установлена в соответствии с инструкцией к вашей швейной машине. Перезаправьте и продолжите свой проект. Если вы используете правильную иглу, но у вас по-прежнему возникают проблемы с поломкой или изгибом, возможно, у вас есть основные механические проблемы с механизмом синхронизации, которые требуют квалифицированного ремонта.
Если на вашей машине есть функция капельной подачи, убедитесь, что она не активирована, и что у вас нет пластины для вышивания или штопки, закрывающей зубчатые рейки. Вы также должны убедиться, что ваша прижимная лапка опущена и настроена на правильное давление для вашей ткани — слишком слабое или слишком сильное давление приводит к плохой подаче. Приступая к шитью, убедитесь, что ткань полностью находится под иглой, прежде чем опустить прижимную лапку.
Проверьте тип используемой нити. Тонкие нитки, предназначенные для ручного шитья, не подходят для использования в швейной машине. Ваши верхняя и нижняя нитки также должны быть одинакового веса. Перезаправьте верхнюю нить, убедившись, что прижимная лапка поднята во время заправки. Если у вас все еще есть проблемы, уменьшите настройки натяжения верхней нити.
5. Машина пропускает стежки Машина пропускает стежки по нескольким причинам. Во-первых, убедитесь, что ваша игла установлена правильно, не погнута и не повреждена, и что вы используете правильный тип иглы для своего проекта. Если верхняя нить не достигает шпульки, нити не зафиксируются должным образом, что приведет к пропуску стежка. Перезаправьте вашу машину, как верхнюю, так и шпульную нить, и проверьте. Если ваша машина по-прежнему пропускает стежки, это может быть проблема со временем, которая потребует квалифицированного ремонта.
Если вы постоянно регулируете натяжение шпульной нити, проверьте саму шпульку. В особенности могут изнашиваться пластиковые шпульки, что приводит к их ослаблению внутри корпуса шпульки и затрудняет поддержание правильного натяжения. Попробуйте переключиться на новую металлическую шпульку и посмотрите, решит ли это проблему.
7. Швы на эластичных тканях выходят волнистыми Это может быть проблемой швейной машины, но также может быть проблемой и вашей техники. Во-первых, отрегулируйте способ шитья. Убедитесь, что весь ваш проект поддерживается во время шитья. Одного веса ткани может быть достаточно, чтобы трикотаж или другие эластичные ткани растягивались во время шитья, поэтому не позволяйте ткани сползать со стола во время работы. Позвольте зубчатым рейкам делать всю работу и не тяните ткань, чтобы расправить ее во время шитья. Закрепите задолго до начала! Если вы все еще видите проблемы, отрегулируйте давление прижимной лапки или, что еще лучше, переключитесь на шагающую лапку, которая будет подавать верхний и нижний слои ткани под иглу с одинаковой скоростью, избегая деформации.
Нередко приходится немного помогать машине, поворачивая маховик, особенно когда вы только начинаете шов. Однако, если вам нужно заставить колесо повернуться, или машина не заводится после небольшой помощи, прекратите то, что вы делаете! Скорее всего, ваша ткань слишком жесткая для вашей машины, и если вы продолжите шить, ваша машина повредится. Если вы не работаете с особо прочной тканью, убедитесь, что ваша игла установлена правильно и соответствует ее типу. Снимите его, чтобы убедиться, что он не погнут. Если у вас по-прежнему возникают проблемы с тем, что ваша машина не шьет, обратитесь к руководству за советами по очистке и обслуживанию. Накопление пуха и пуха может затруднить правильную работу механизмов вашей машины.
9. Игла выбивается перед шитьем Как это раздражает! Вы только что провели целую вечность, пропуская эту нить через игольное ушко, и как только вы начинаете шить, она сама вытягивается.
К счастью, для этого есть простое решение. Прежде чем заправить нить в машину, просто убедитесь, что игла находится в самой высокой точке. Вы можете сделать это, повернув маховик на себя (всегда наматывайте его на себя, так как это продвигает машину вперед — наматывание назад может привести к спутыванию ниток), наблюдая за иглой. Некоторые машины также имеют функцию «вверх/вниз», которая позволяет автоматически поднимать или опускать иглу до самой высокой или самой низкой точки.
Ваши швы должны лежать идеально ровно от одного конца до другого, но нередко можно увидеть слипшиеся или спутанные нити на концах. Это вызвано обратным стежком (или закрепкой) на концах ткани, что изменяет натяжение вашей швейной машины и вызывает запутывание. Избегайте этого, вшивая дополнительные несколько миллиметров в ткань перед обратным стежком в начале шва, чтобы все обратные стежки были сделаны через ткань, а не по краю.
Точно так же, заканчивая шов, прошейте обратным швом до того, как дойдете до края, а затем прошейте прямо по краю, чтобы получить красивую чистую отделку.
Выявление этой проблемы может привести в бешенство. В одну минуту все шьется просто отлично, а в следующую ваша машина запуталась, пропустила стежки или завязала нитки. Если проблема непостоянна, проблема, скорее всего, не в настройках заправки нити или натяжения. Вместо этого проблема, вероятно, пух! Верно, крошечные частицы ворсинок и пыли, которые накапливаются внутри вашей швейной машины, особенно внутри и вокруг шпульного колпачка, могут вызвать бесконечные трудности, если они окажутся не в том месте и не в то время. Чтобы избежать этой проблемы, регулярно чистите машину в соответствии с инструкциями в руководстве. Многие производители швейных машин рекомендуют использовать щетки или вакуумные насадки для удаления ворса; хотя использование баллончиков со сжатым воздухом может показаться хорошей идеей, они часто имеют тенденцию загонять крошечные кусочки пуха дальше в механизм, где они могут продолжать сеять хаос.
Лучше следовать инструкциям производителя!
Если ваша нить выглядит так, как будто она прошла через фабрику, вероятно, проблема связана с вашей иглой. Убедитесь, что размеры вашей нити и иглы совместимы — игла должна быть достаточно большой, чтобы нить, которую вы используете, проходила через ушко, не зацепляясь и не вытягивая. Если ваши игла и нить несовместимы, велика вероятность того, что одна из них все равно не подходит для вашего проекта, поэтому начните с того, что убедитесь, что у вас есть подходящие инструменты для ваших материалов.
13. Неравномерная подача ткани Ровные швы являются признаком хорошего шитья, но с этим может быть очень трудно справиться, если ваша машина неравномерно вытягивает ткань. Существует несколько возможных причин неравномерной подачи, и неудивительно, что виновником обычно являются кормовые собаки. Если ваша машина устарела, возможно, зубчатые рейки настолько изношены, что неравномерно захватывают ткань.
Как правило, их можно заменить, и ваша машина будет работать как новая в кратчайшие сроки. Если ваша машина новая, попробуйте почистить вокруг гребенок транспортера. В этой области скапливается ворс, особенно если в вашей машине есть функция капельной подачи. Если ни одна из этих причин не кажется проблемой, попробуйте увеличить давление прижимной лапки, чтобы убедиться, что ткань поддерживает равномерный контакт с гребенками транспортера.
Шаг первый: прекратите шить! Как только вы услышите неожиданные удары или лязг машины, уберите ногу с педали. Вполне вероятно, что ваша машина просто нуждается в хорошей очистке, поэтому ознакомьтесь с рекомендуемой процедурой обслуживания в руководстве. Очистите и смажьте машину в соответствии с инструкциями, а затем протестируйте ее на кусочке ткани. Если все еще есть необычные шумы, лучше всего отнести его в ремонтную мастерскую для настройки.
15. Машина работает, но игла не двигается! Хотя изначально эта проблема вызывает недоумение, у этой проблемы есть простое решение.
Скорее всего, ваша машина настроена на режим намотки шпульки, поэтому убедитесь, что рычаг или стержень намотки шпульки находится в правильном положении.
Если на вашей машине есть различные настройки декоративных строчек, но они не работают, первым делом проверьте настройки длины и ширины стежка. Для правильного отображения многих декоративных строчек требуются определенные настройки. Дважды проверьте свое руководство, чтобы убедиться, что вы используете правильную длину и ширину для стежка, который вы пытаетесь создать.
17. Швы сморщены и деформированы Небольшую неровность шва можно устранить путем проглаживания, но сморщенные и деформированные швы могут быть проблемой для вашей машины. Во-первых, проверьте вес нити, которую вы используете. Толстая, жесткая нить вызовет искажения в легких тканях, а также нарушит настройки натяжения. Натяжение — это второе, что нужно проверить, если ваша нить достаточно легкая для проекта.
