обозначение на чертеже, применение, отличия от правой

Соединение деталей и узлов в механизмах при помощи винтовой резьбы является одним из старых распространенных видов крепежа. Такое гениальное изобретение человечества помогает в решении многих технических задач, начиная с времен античности. Отдельные детали конструкций для выполнения каких-то определенных функций без соединения между собой нельзя привести к действию. Сейчас работу механизмов невозможно представить без резьбовых соединений, которые отличаются универсальностью и надежностью, подлежат сборке и разборке.

Для крепежа изделий с помощью винтов, болтов, гаек, шпилек и других элементов используется в основном резьба правая.  Такое резьбовое соединение наблюдается при вкручивании шурупов и саморезов. Однако при вероятности откручивания детали от вращающегося вала в промышленности применяется нестандартная резьба левая.

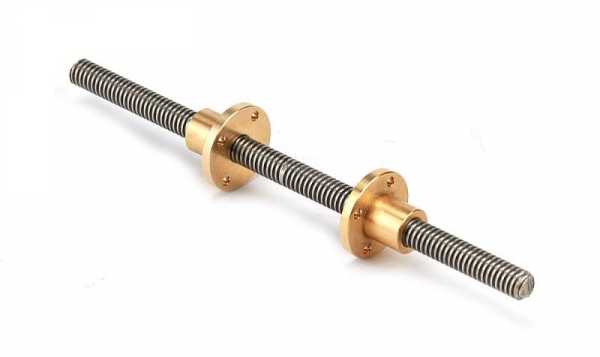

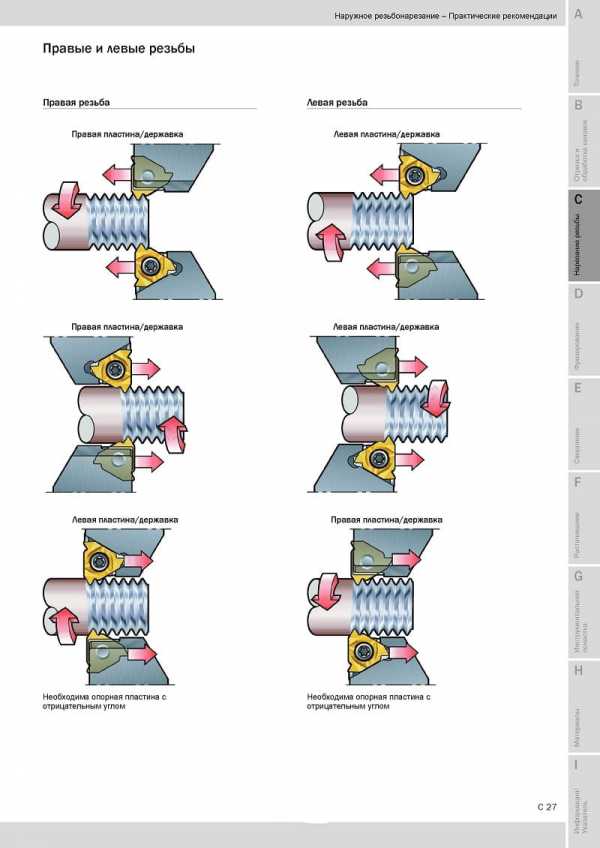

Отличия левой резьбы от правой

Одной из главных характеристик винтового соединения является направление резьбы при вращении деталей. От качества соединений, считающихся ответственным и важным элементом, зависит полноценная работа механизма и целостность любой конструкции.

Различают в механике два основных типа крепежа изделий. При стандартной резьбе линии витков удаляются к смотрящему по часовой стрелке. При левосторонней нарезке   выступы на винте приближаются к нему слева, двигаясь против часовой стрелки.

Таким образом, направление вращения витков (спирали) на винте дает возможность отличить правую резьбу от левой. На шестиграннике болтов, шпильках, гайках и штуцерах левостороннюю резьбу отмечают буквой Л.

Как отличить правую резьбу в крепежах?

Существуют простые способы, с помощью которых несведущий в механике сможет определить тип резьбового соединения. Для визуального определения надо расположить шпильку, винт или болт перед собой фаской вверх на ладони, чтобы спираль с витками смотрела на наблюдателя.

Правосторонняя резьба направляется от конца спирали по часовой стрелке вправо. Если направление витков (спирали) влево, то деталь закручивается в левую сторону против часовой стрелки.

Сферы использования

Левосторонняя резьба используется в машиностроении для закрепления деталей к валу, вращающемуся вправо. Если гайка закручена по направлению вращения вала, то она под действием силы вращения будет затягиваться. При закручивании в противоположном направлении гайка будет откручиваться. Соединение с помощью левостороннего крепежа предотвращает вероятность откручивания во время эксплуатации механизма.

В каких сферах применяют левостороннюю резьбу

Для предотвращения раскручивания соединений

Вот простые примеры, когда необходимо применение такого нестандартного крепежа:

1. В узлах и деталях, вращающихся в правую сторону, при действии механизма детали могут раскрутиться. Мощная вращательная сила механизма раскручивает гайку, поэтому, чтобы предотвратить раскручивание, применяется левый крепеж в направлении вращения вала.
2. Ниппель у радиаторов отопительной системы оснащен разнонаправленной резьбой. Соединительная муфта при скручивании специальным ключом приводит к стягиванию резиновой прокладки в секциях радиаторов.
3. В колесах грузовых машин ГАЗ, МАЗ, ЗИЛ используется левостороннее крепление.
4. Патрон дрели со сверлом крутится вправо. Чтобы предотвратить расслабление соединения деталей, патрон крепится к валу левой резьбой.
5. Лопасти домашнего вентилятора.
6. Редуктор передает крутящий момент от двигателя к ножам мотокосы.
7. Педали велосипеда.
8. Крепление фрезы на вал, диски шлифовальных машин.
9. Некоторые детали в торцовках и циркулярных пил.

В стягивающих конструкциях

Представим такую картину: хозяйки вывешивают мокрое белье на веревку на просушку. От постоянного использования веревка начинает провисать. Натяжку для белья приходится частенько регулировать. В таких случаях используют здесь болты с двухсторонней нарезкой. Одна сторона болта направляется вправо, а другая — налево. То есть в данном случае левая резьба используется, чтобы отрегулировать степень натяжки.

Обозначение на чертеже левой резьбы

Принцип действия можно представить так: на одном конце гайки нарезается правая резьба, а на другом –левая, вкручиваются болты. При вращении гайки в одну сторону получается удлинение, в другую – укорачивание.

Использование левостороннего крепления в стяжных конструкциях является ярким примером.

Такое устройство, используемое в такелажных работах, — талреп  относится к разновидности винтовой стяжки. В данной конструкции действует пара грузозахватных элементов. На одной из них – стандартная резьба, на другой соответственно – левая. При вращении конструкции во время работы корпус элемента вращается, происходит ослабление стяжки, а изменение направления вращения приводит к нагружению (натяжению).
То есть при вращении детали механизма удаляются друг от друга или сближаются.

Натягиванием тросов устанавливаются мачты на кораблях.

Для защиты от опасных действий

Для защиты от повышенной опасности при выполнении некоторых операций требуется тщательный контроль рабочего оборудования.  В газовом хозяйстве вентиль редуктора баллона со сжатым пропаном оснащен левосторонней резьбой, а кислородный баллон – правой.  Следовательно, присоединить к кислородному баллону баллон с пропаном невозможно. Применение такого способа помогает уменьшить вероятность печальных последствий.

В брендировании

Для защиты от использования поддельных деталей в автомобилестроении изготовители прибегают в коммерческих целях к маркетинговому ходу, используя левостороннюю нарезку, от которого их продукция приобретает уникальность и индивидуальность.

Такая идея дает гарантию, что клиенты будут покупать запасные части для ремонта или замены только у официального изготовителя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Обозначение резьбы

Стандартные резьбы подразделяют на резьбы общего назначения и специальные. В свою очередь, резьбы общего назначения подразделяют на крепежные: метрические, дюймовые, трубные и ходовые (кинематические): трапецеидальные, упорные, квадратные и прямоугольные. К специальным резьбам относят, например, резьбу круглую для цоколей и патронов электроламп, резьбу круглую для санитарно-технической арматуры и др. Специальные резьбы в курсе черчения не рассматривают.

В таблице 1 приведены условные обозначения резьб общего назначения.

На чертеже кроме изображения резьбы указывают ее обозначение, которое, как правило, включает: тип, размер и шаг резьбы; число заходов; направление резьбы; номер стандарта (таблица 1). Размер резьбы – номинальный размер наружного диаметра резьбы.

Следует помнить, что метрическую резьбу выполняют с крупным шагом (единственным для данного диаметра резьбы) и мелкими шагами, которых для данного диаметра резьбы может быть несколько. Например, для диаметра резьбы d=20 мм крупный шаг всегда равен 2,5 мм, а мелкий может быть равен 2; 1,5; 1; 0,75; 0,5 мм, поэтому в обозначении метрической резьбы крупный шаг не указывают, а мелкий указывают обязательно.

Число заходов указывают только для многозаходных резьбы, а направление – только для левой резьбы, например: Тr 30х36 (Р12) LH – трапецеидальная резьба с наружным диаметром 30 мм, трехзаходная с шагом резьбы 12 мм и левым направлением навивки резьбы.

Номер стандарта указывают тот, которому соответствует размер резьбы. Для метрических и дюймовых резьб номер стандарта допускается не проставлять.

Специальные резьбы – резьбы со стандартным профилем, но отличающиеся от стандартных размерами диаметра или шага. В этом случае к обозначению резьбы доставляют буквы Сп, например: Сп М30.

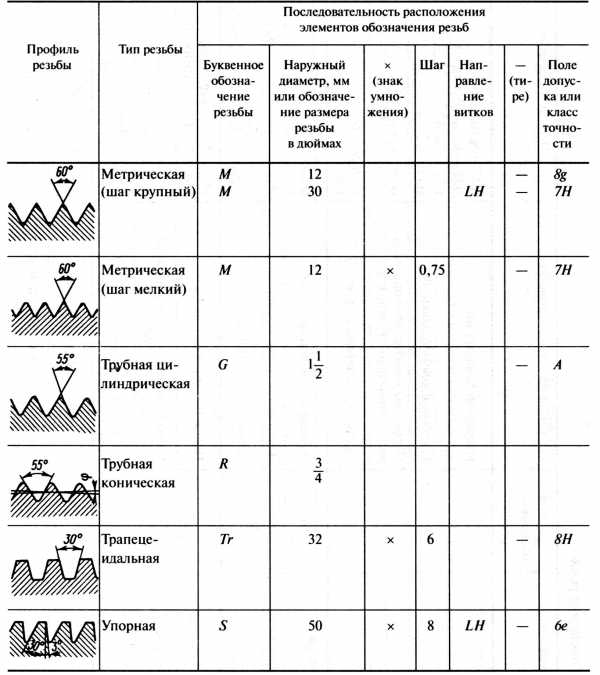

Таблица 1

Обозначение различных типов резьбы на чертежах

Тип резьбы и номер стандарта (ГОСТ или СТ СЭВ)	Условное обознач. типа	Указываемые на чертеже размеры	Примеры обозначений резьбы
Метрическая с крупным шагом ГОСТ 8724-81 (СТ СЭВ 181-75)	М	Наружный диаметр, мм.	М 10-6Н М10LH-6Н
Метрическая с мелким шагом ГОСТ 8724-81 (СТ СЭВ 181-75)	М	Наружный диаметр и шаг, мм.	М64х2-7Н
Метрическая для диаметров менее 1 мм. (часовая), ГОСТ 9000-81	М	Наружный диаметр, мм.	МО,6
Трапецеидальная однозаходная ГОСТ 9484-81	Тr	Наружный диаметр, шаг, мм и № ГОСТа	Тr 36х6-6Н ГОСТ 24738-81
Упорная ГОСТ 10177-82	S	Наружный диаметр, мм.	S 80х16-4Н
Трубная цилиндрическая ГОСТ 6357-81	G	Услов. обозначение размера резьбы в дюймах	G 2½-А
Трубная коническая ГОСТ 6211-81 (СТ СЭВ 1159-78)	R	Условное обозначение размера резьбы в дюймах и № ГОСТа	R 3¾ ГОСТ 6211-81 (наружный) RС 3¾ ГОСТ 6211-81 (наружный)
Коническая дюймовая с углом профиля 60º ГОСТ 6111-52	К	Обозначение размера резьбы в дюймах и № ГОСТа	К ¾ ” ГОСТ 6111-52

Обозначение резьбы на чертеже относятся к ее наружному диаметру (рисунок 8), за исключением обозначения трубной цилиндрической и конической резьбы, которые наносят так: стрелку и линию-выноску проводят от сплошной линии и обозначение резьбы указывают на горизонтальной полке (рисунок 9).

Для обозначения нестандартных резьб так же применяют линию-выноску со стрелкой и горизонтальной полкой, на которой в одну строку со словом резьба указывают: заходность, если резьба многозаходная, и направление резьбы, если резьба левая, например резьба двухзаходная левая или резьба левая.

Размер длины резьбы указывают, как правило, до ее границы, т.е. без сбега и недореза (рисунок 1в, 4).

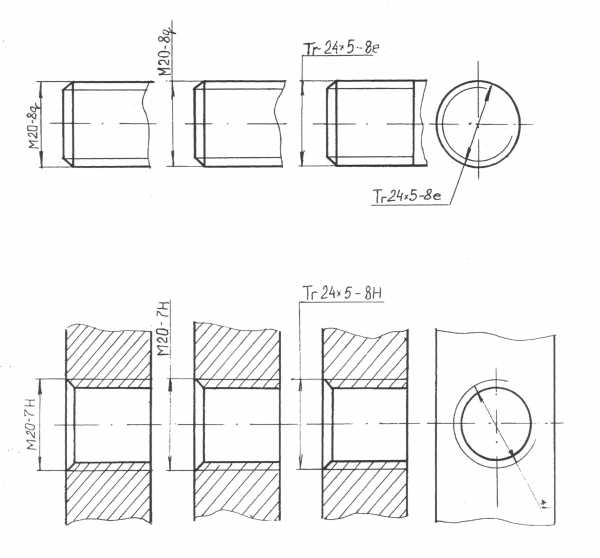

Рисунок 8 – Обозначение наружной и внутренней резьбы на чертеже

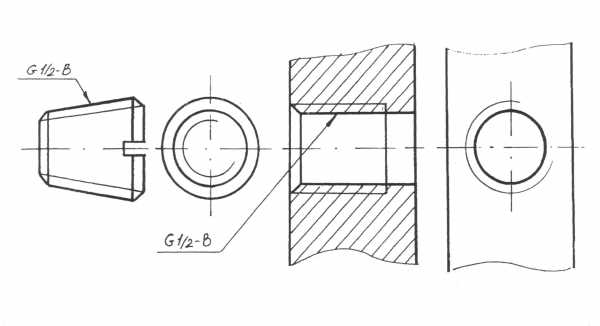

Рисунок 9 – Обозначение трубной цилиндрической и конической резьбы

на чертеже

Согласно ГОСТу 16093-81, точность метрических резьб обозначают не классами, как раньше, а полем допуска, в обозначении, которого цифра указывает степень точности, а буква – основное отклонение. Например, для резьбы на стержне 4h, 6q, 8q, а в отверстии 6Н, 7Н.

Для резьбы на стержне классам соответствуют следующие обозначения полей допуска (предпочтительных) по ГОСТу 16093-81:

• точный – 4h;

• средний – 6h, 6q, 6e, 6d;

• грубый – 8h, 8q.

Для резьбы в отверстии классам соответствуют следующие обозначения полей допуска (предпочтительных):

• точный – 4Н, 5Н;

• средний – 5Н6H, 6Н, 6G;

• грубый – 7H, 7G.

Свинчиваемые детали должны, как правило, иметь одинаковую точность резьбы. Обозначать сопрягаемые резьбы нужно так: точный класс стержень 4h, отверстие 4Н5Н; средний класс – стержень 6q, отверстие 6Н, грубый класс – стержень 8q, отверстие 7Н.

studfiles.net

1.1. Классификация резьбы

Существует множество типов резьб, которое изложено на рис. 4.

Для выполнении графической работы Вам понадобятся знания о резьбах метрических и трубных.

Резьба метрическая цилиндрическая (ГОСТ 8724-81) применяется в качестве основной крепежной резьбы, реже – в виде ходовой резьбы.

Профиль метрической резьбы – равнобедренный тре­угольник с углом при вершине 60° (рис. 4, а). Метрическая резьба может быть однозаходной и многозаходной, правого и левого направлений, с крупным и мелким шагом. Обознача­ется буквой М.

Примеры:

М20 – правого направления, номинальный диаметр 20 мм, с крупным шагом;

М20х 1,5 LH – с мелким шагом Р = 1,5 мм, левого на­правления;

М20хЗ(Р1,5) – двухзаходная с мелким шагом Р = 1,5 мм, правого направления, ход резьбы P_h = Змм.

Рис. 4. Профили резьб

Таблица 1. Расположение резьбовых элементов

Резьба метрическая коническая (ГОСТ 25229-82) – име­ет конусность 1:16, применяется в конических резьбовых со­единениях, обозначается буквами МК.

Резьба трубная цилиндрическая (ГОСТ 6357-81) имеет профиль в виде равнобедренного треугольника с углом про­филя 55°, вершины и впадины скруглены (рис. 4, б). Обозна­чается буквой G. Применяется в основном в трубопроводах и трубных соединениях.

Резьба трубная коническая (ГОСТ 6211-82) имеет ко­нусность 1:16. Наружная резьба обозначается буквой R, внутренняя резьба – соответственно буквой R_c.

Трубные резьбы отличаются от других резьб тем, что числовое значение резьбы определяется внутренним диамет­ром трубы d

y, а не наружным диаметром, на котором нареза­на резьба. Измеряется в дюймах.

1.2. Изображение резьбы на чертеже и ее обозначение

В соответствии с ГОСТ 2.311-68 резьба на чертеже изо­бражается условно. На стержне по наружному диаметру резьба изображается сплошной основной линией, по внут­реннему диаметру – сплошной тонкой линией. Резьба в отверстии по внутреннему диаметру изображается сплошной основной линией, а по наружному диаметру – сплошной тонкой линией. Расстояние между сплошной основной линией и сплошной тонкой линией равно величине шага резьбы, но не менее 0,8 мм.

В общем случае в обозначение резьбы входят:

1.     буквенный знак резьбы;

2.     номинальный размер в миллиметрах или дюймах;

3.     размер шага;

4.     для многозаходной резьбы – значение хода с указанием шага;

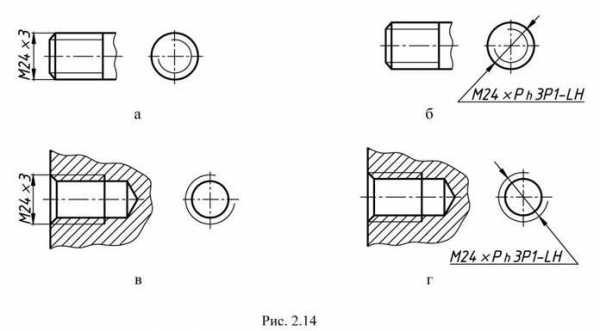

5.     буквы LH для левой резьбы;

6.     буквенно-цифровое обозначение поля допуска или буквенное обозначение класса точности;

7.     цифровое значение или буквенное обозначение длины свинчивания, если она отличается от нормальной.

Условное обозначение метрической резьбы регламентирует ГОСТ 8724-81. Оно состоит из буквы М (символа метрической резьбы), номинального диаметра резьбы, шага и направления резьбы (если она левая). Многозаходные метрические резьбы обозначают (после номинального диаметра) буквами Рh, значением хода резьбы, буквой Р и числовым значением шага. Пример обозначения трехзаходной левой метрической резьбы с номинальным диаметром 24 мм, с шагом 1 мм и значением хода 3 мм: М24Рh4Р1-LH.

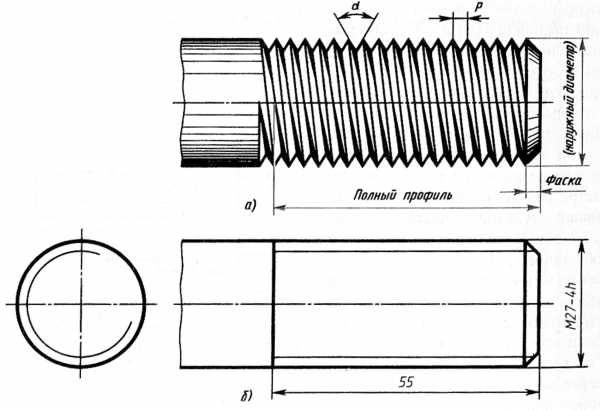

Рис. 5. Изображение резьбы на стержне: а — натуральное; 6 — условное

Рис. 6. Изображение резьбы в отверстии в разрезе: а — натуральное; б — условное

Примеры нанесения обозначений метрической резьбы и варианты его на чертеже приведены на рис. 7. Варианты нанесения обозначений на рис.7, а и 7в предпочтительней.

Рис. 7. Метрические резьбы

Условное обозначения метрической конической резьбы (ГОСТ 25229-82). Варианты нанесения обозначения на рис. 8а и 9а предпочтительней.

Рис. 8. Метрическая коническая резьба вала

Рис. 9. Метрическая коническая резьба отверстия

Условное обозначение трубной цилиндрической резьбы. Варианты нанесения обозначения на рис. 10а и 11а предпочтительней.

Рис. 10. Трубная цилиндрическая резьба вала

Рис. 11 Трубная цилиндрическая резьба отверстия

Условное обозначение трубной конической резьбы. Варианты нанесения обозначения на рис. 12а и 13а предпочтительней.

Рис. 12. Трубная коническая резьба вала

Рис. 13 Трубная коническая резьба отверстия

Основные элементы резьбовых соединений

Рис. 14. Конструктивные элементы резьбовых соединений: а – болт; б – винт; в – шпилька; г – установочный винт; д – гайка; е — пружинная шайба; ж – деформируемая шайба; з – плоская шайба

studfiles.net

15 Изображение и обозначение резьб

15.1 Винтовая линия. Основные параметры резьбы. Изображение резьбы

В технике широко применяются изделия с винтовыми поверхностями. Это крепежные изделия, применяемые для соединения деталей машин и механизмов (болты, гайки, винты, шпильки, детали с резьбой для соединения двух деталей), детали с винтовыми поверхностями, применяемые для преобразования вращательного движения в поступательное (червяк в паре с червячным колесом).

Винтовую линию получают при помощи резца.

Резьбу получают при помощи резца или метчика и плашки.

Резьба характеризуется шагом Р и ходом Р_h.

Различают правые и левые винтовые поверхности. Подъём винтовой линии вправо даёт правую резьбу (рисунок а). б) – левая резьба	а) б)
В зависимости от числа винтовых линий резьбы делятся на одно – и многозаходные. На рисунке в) представлена двухзаходная резьба (n = 2)	в)
Шаг резьбы Р – это расстояние между двумя соседними винтовыми выступами. Ход резьбы Рh – расстояние между двумя соседними винтовыми выступами одной и той же винтовой линии. Рh= Р * n, где n – число заходов

Вычерчивание проекции винтовой поверхности является весьма трудоемким процессом. Поэтому на чертежах резьба изображается условно – сплошной тонкой линией (впадины резьбы), причём на видах, где стержень или отверстие проецируются в виде окружности, резьбу изображают дугой окружности, приблизительно равной ¾ окружности, разомкнутой в любом месте, но не на центровых линиях.

Наружная резьба (резьба на стержне)

Внутренняя резьба (резьба в отверстии)

где d и D – диаметр резьбы

Рисунок 15.1

Расстояние между сплошными основной и тонкой линиями – не менее 0,8 мм и не более шага резьбы.

Границу резьбы проводят до линии наружного диаметра резьбы сплошной основной толстой линией.

Невидимую резьбу показывают штриховыми линиями одной толщины по наружному и по внутреннему диаметру

* – обозначение резьбы

Рисунок 15.2

Обозначение конических резьб и трубной цилиндрической относят к контуру резьбы (основная сплошная линия) и наносят только на полке линии-выноски (рисунок 15.3).

Рисунок 15.3

Прямоугольная резьба с нестандартным профилем изображается, как показано на рисунке 15.4, с нанесением всех размеров. Дополнительные сведения – число заходов, направление резьбы и т. д. – наносят на полке линии-выноски с добавлением слова «Резьба».

Элементы и параметры прямоугольной резьбы можно показывать и на выносном элементе (рисунок 15.5).

Следует твердо запомнить правило: в резьбовых соединениях, изображенных в разрезе, резьба стержня закрывает резьбу отверстия (рисунок

15.6 а,б). Обратить внимание на то, что на разрезах штриховка доводится до сплошных основных линий.

Рисунок 15.4 Рисунок 15.5

Рисунок 15.6

15.2 Сбег резьбы. Фаски. Проточки

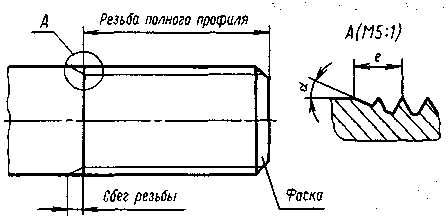

Сбег резьбы – это длина участка неполного профиля в зоне перехода от резьбы к гладкой части детали. Обычно его не изображают (рисунок 15.7)

.

Рисунок 15.7

Фаска – Скошенная часть поверхности детали у торца или в местах перехода, облегчающая её сборку с другими деталями (скошенная кромка стержня или отверстия).

На стержне меньший диаметр фаски меньше внутреннего диаметра резьбы.

В отверстии больший диаметр фаски больше наружного диаметра резьбы.

Линия резьбы должна пересекать линию фаски.

Фаски на стержне и в отверстии с резьбой на плоскости, перпендикулярной к оси стержня или отверстия, не изображают (рисунок 15.8 а и б).

Рисунок 15.8

Если фаска не под углом 45о , то обозначение фаски указывается величиной угла как приведено на рисунке 15.9

Рисунок 15.9

Наружные и внутренние проточки выполняются для выхода резьбонарезающего инструмента, чтобы резьба получалась полного профиля – без сбегов.

Размеры проточек наносят на выносных элементах в соответствии с ГОСТ 10549-80 в зависимости от шага резьбы

Рисунок 15.10

Вопросы для самоконтроля.

1. В чем состоит различие между понятиями «ход резьбы» и «шаг резьбы»?

2. Как отличить левую от правой ( на изображении и в натуре)?

3. Поясните эскизом правило: «Резьба стержня закрывает резьбу отверстия»?

4. В каких случаях указывают ход метрической резьбы?

5. Нарисуйте профиль резьбы, обозначаемой символом S?

6. В чем особенность трубной резьбы?
