Вопрос 53. Ескд гост 2.311 – 68. Изображение резьбы.

Настоящий стандарт устанавливает правила изображения и нанесения обозначения резьбы на чертежах всех отраслей промышленности и строительства.

Резьбу изображают:

1. На стержне – сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями по внутреннему диаметру.

2. В отверстии – сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими по наружному диаметру.

Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы.

3. Резьбу, показываемую как невидимую, изображают штриховыми линиями одной толщины по наружному и по внутреннему диаметру.

4. Линию, определяющую границу резьбы, наносят на стержне и в отверстии с резьбой в конце полного профиля резьбы (до начала сбега).

   Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной или штриховой линией, если резьба изображена как невидимая

Вопрос 52. Ескд гост 2.410 – 68. Правила выполнения чертежей металлических конструкций.

Настоящий стандарт устанавливает правила выполнения чертежей металлических конструкций (металлоконструкций), изготовляемых на машиностроительных предприятиях всех отраслей промышленности.

Правила выполнения чертежей:

1. В случае расположения на чертежах металлоконструкций:

• вида сверху в проекционной связи – над главным видом;

• вида снизу – под главным видом;

• вида справа – справа от главного вида;

• вида слева – слева от главного вида;

Каждый вид (кроме главного) обозначают прописной буквой, а

направление взгляда указывают стрелкой, обозначенной

соответствующей буквой.

2. На чертежах металлоконструкций допускается указывать размеры без предельных отклонений. Предельные отклонения этих размеров оговаривают в технических требованиях.

3. Скосы на чертеже указывают линейными размерами.

4. При необходимости на чертежах металлоконструкций наносят геометрическую схему, которую вычерчивают сплошными основными линиями в непосредственной близости от соответствующего вида.

5. На геометрической схеме могут быть нанесены величины строительного подъема без выносных и размерных линий.

6. При отсутствии на чертеже геометрической схемы допускается направление наклонных линий в элементах связей обозначать треугольником, стороны которого должны быть параллельны соответствующим линиям. Треугольник располагают в непосредственной близости от этих элементов

7. В проектных чертежах допускается условное обозначение и размеры профиля материала указывать на изображении.

Вопрос 51. Ескд гост 2.101 – 68. Обозначение конструкторской документации.

Настоящий стандарт устанавливает виды изделий всех отраслей промышленности при выполнении конструкторской документации.

Изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии.

Устанавливаются следующие виды изделий:

• детали;

• сборочные единицы;

• комплексы;

• комплекты.

Изделия, в зависимости от наличия или отсутствия в них составных частей, делят на:

• неспецифицированные (детали) – не имеющие составных частей;

• специфицированные (сборочные единицы, комплексы, комплекты) – состоящие из двух и более составных частей.

Определения.

Деталь – изделие, изготавливаемое из однородного по наименованию и марке материала, без применения сборочных операций.

Сборочная единица – изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями.

Комплекс – два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенные для выполнения взаимосвязанных эксплуатационных функций.

Комплект – два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера

Виды изделий и их структура

Условное изображение резьбы. ГОСТ 2.311–68 — Студопедия

Поделись

Построение винтовой поверхности на чертеже – длительный и сложный процесс, поэтому на чертежах изделий резьба изображается условно, в соответствии с ГОСТ 2. 311–68. Винтовую линию заменяют двумя линиями – сплошной основной и сплошной тонкой.

Резьбы подразделяются по расположению на поверх­ности детали на наружную и внутреннюю.

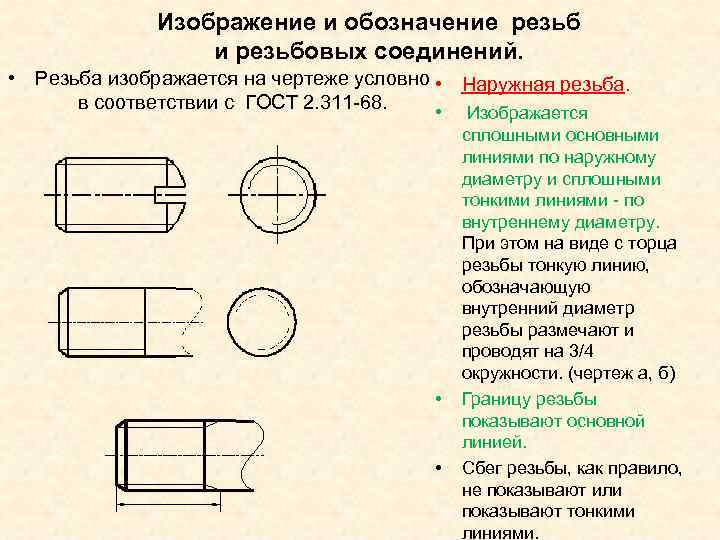

Условное изображение резьбы на стержне.

Рис.7

Наружная резьба на стержне (рис.7) изображается сплошными основными линиямипо наружному диаметру и сплошными тонкими – по внутреннему диаметру, а на изображениях, полученных проецированием на плоскость, перпендику­лярную оси стержня, тонкую линию проводят на 3/4 ок­ружности, причем эта линия может быть разомкнута в любом месте (не допускается начинать сплошную тон­кую линию и заканчивать ее на осевой линии). Рас­стояние между тонкой линией и сплошной основной не должно быть меньше 0,8 мм и больше шага резьбы, а фаска на этом виде не изображается. Границу резьбы наносят в конце полного профиля резьбы (до начала сбега) сплошной ос­новной линией, если она видна. Сбег резьбы при необходимости изображают сплошной тонкой линией.

Рис.8

Из технологических соображений на части детали (стержня) может быть осуществлен недовод резьбы. Суммарно недовод резьбы и сбег представляют собой недорез резьбы (ГОСТ 10548–80). Размер длины резьбы указывается, как правило, без сбега.

Условное изображение резьбы в отверстии

Рис.9

Внутренняя резьба– изображается сплошной основ­ной линией по внутреннему диаметру и сплошной тонкой – по наружному. Если при изобра­жении глухого отверстия, конец резьбы располагается близко к его дну, то допускается изображать резьбу до конца отверстия. Резьбу с нестандарт­ным профилем следует изображать.

Условное изображение резьбы в сборе.

Рис.10

На разрезах резьбового соединения в изображении на плоскости, параллельной его оси в отверстии, показывают только ту часть резьбы, которая не закрыта резьбой стержня.

Штриховку в разрезах и сечениях проводят до сплошной основной линии, т.

е. до наружного диаметра наружной резьбы и внутреннего диаметра внутренней.

Таблица 4. Условное изображение резьб

Для обозначения резьб пользуются стандартами на отдельные типы резьб. Для всех резьб, кроме конических и трубной цилиндрической, обозначения относятся к на­ружному диаметру и проставляются над размерной ли­нией, на ее продолжении или на полке линии-выноски. Обозначения конических резьб и трубной цилиндри­ческой наносят только на полке линии-выноски.

Резьбу на чертеже условно обозначают в соответ­ствии со стандартами на изображение, диаметры, шаги и т. д.

Метрическая резьба обозначается в соответствии с ГОСТ 9150–81.

Метрическая резьба подразделяется на резьбу с крупным шагом, обозначаемой буквой М с указанием номи­нального диаметра цилиндрической поверхности, на кото­рой резьба выполнена, например М12, и резьбу с мелким шагом, обозначаемой указанием номинального диаметра, шага резьбы и поля допуска, например М24´2–6g или М12´1–6Н.

При обозначении левой резьбы после условного обо­значения ставят LH.

Многозаходные резьбы обозначаются, например трех-заходная, М24´З(P1)LH, где М – тип резьбы, 24 – номинальный диаметр, 3 – ход резьбы, P1 – шаг резьбы. Приведенные обозначения левой и многозаходной резьб могут быть отнесены ко всем метрическим резьбам.

Метрическая коническая резьбаобозначается в соот­ветствии с ГОСТ 25229–82. В обозначение резьбы включаются буквы МК. Применяются соединения внут­ренней цилиндрической резьбы с резьбой наружной конической. Размеры элементов профиля конической и цилиндрической резьб принимаются по ГОСТ 9150–81. Соединение такого типа должно обеспечивать ввинчи­вание конической резьбы на глубину не менее 0,8l (где l – длина резьбы без сбега). Обозначение внут­ренней цилиндриче­ской резьбы состоит из номинального диа­метра, шага и номера стандарта (например: М20´1,5 ГОСТ 25229–82).

Рис.11

Соеди­нение внутренней ци­линдрической резьбы с наружной конической (рис. 11) обозначается дробью М/МК, но­минальным диаметром, шагом и номером стандарта: М/МК 20´1,5LH ГОСТ 25229–82. При отсутствии особых требований к плотности соединений такого рода или при применении уплотне­ний для достижения герметичности таких соединений номер стандарта в обозначении соединений опускается, например: М/МК 20´1,5 LH.

Поле допуска среднего диаметра внутренней цилинд­рической резьбы должно соответствовать 6Н по ГОСТ 16093–81, а предельное отклонение внутреннего диа­метра и среза впадин внутренней цилиндрической резь­бы принимается в пределах: верхнее предельное откло­нение (+0,12) … (+0,15), а нижнее предельное откло­нение равняется 0.

Трубная цилиндрическая резьба.Условное обозначе­ние резьбы состоит из буквы G, обозначения размера резьбы, класса точности среднего диаметра (А или В). Для левой резьбы применяется условное обозначе­ние LH. Например, G1¹/₂LH–В–40 длина свинчивания, указываемая при необходимости.

Соединение внутренней трубной цилиндрической резь­бы класса точности А с наружной трубной конической резьбой по ГОСТ 6211–81 обозначается следующим об­разом: например, G/R_p–1¹/₂–А.

При обозначении посадок в числителе указывается класс точности внутренней резьбы, а в знаменателе — наружной. Например: G 1¹/₂–А/В.

Трубная коническая резьба.В обозначение резьбы входят буквы: R – для конической наружной резьбы, R_c – для конической внутренней резьбы, R_p – для ци­линдрической внутренней резьбы и обозначение размера резьбы. Для левой резьбы добавляются буквы LH. Ус­ловный размер резьбы, а также ее диаметры, измерен­ные в основной плоскости, соответствуют параметрам трубной цилиндрической резьбы, имеющей тот же услов­ный размер. Поэтому детали с трубной конической резьбой достаточно часто применяются в соединениях с деталями с трубной цилиндрической резьбой, что обес­печивает достаточно высокую герметичность соединений. Резьбовые соединения обозначаются в виде дроби, в числителе которой указывается буквенное обозначение внутренней резьбы, а в знаменателе – наружной. При­мер обозначения:

– внутренняя трубная ци­линдрическая резьба класса точности А по ГОСТ 6357–81.

Трапецеидальная резьба.Условное обозначение тра­пецеидальной резьбы состоит из букв Тr, номинального диаметра, хода Р_n и шага Р. Например: Tr20´4LH–8H, где LH – обозначение левой резь­бы, 8Н – основное отклонение резьбы.

При необходимости вслед за основным отклонени­ем резьбы указывается длина свинчивания L (в мм). Например: Тг40´6–8g–85; 85 – длина свинчива­ния.

Резьба упорная.Обозначение резьбы состоит из бук­вы S, номинального диаметра, шага и основного откло­нения S80´10–8Н.

Для левой резьбы после условного обозначения резь­бы указывают буквы LH.

Для многозаходной резьбы вводят дополнительно зна­чение хода совместно с буквой Р и значение шага. Так, двухзаходная резьба с шагом 10 мм обозначается S80´2(P10).

Прямоугольная резьбане стандартизована. При изоб­ражении прямоугольной резьбы рекомендуется вычер­чивать местный разрез, на котором проставляют необ­ходимые размеры.

Специальные резьбы. Если резьба имеет стандартный профиль, но отличается от соответствующей стандарт­ной резьбы диаметром или шагом, то резьба называется специальной. В этом случае к обозначению резьбы добавляется надпись Сп, а в обозначении резьбы ука­зываются размеры наружного диаметра и шага резьбы, например: Сп.М19´1Д. Резьба с нестандартным про­филем изображается так, как это представлено в п.9 табл.1, с нанесением размеров, необходимых для изго­товления резьбы.

Технологические элементы резьбы

Рис.12

Резьбы метрическая, одноходовая, трапецеидальная, труб­ная цилиндрическая, трубная коническая, коническая дюймовая с углом профиля 60° имеют технологические элементы, свя­занные с выходом резьбы, к которым относятся: сбег, недорез, проточка и фаска.

Фаски резьбовые. ГОСТ 10549–80

Фаски на стержнях и в отверстиях с резьбой (кроме метри­ческой резьбы) имеют форму усеченного конуса с углом при вершине 90° и высотой Z. Фаски на метрической наружной ре­зьбе имеют угол при вершине конуса 90° и заданный диаметр меньшего основания конуса. Фаски на метрической внутренней резьбе имеют угол при вершине конуса 120° и заданный диа­метр большего основания усеченного конуса. Фаски изображают только на проекции, параллельной оси резьбы, или в се­чении плоскостью, проходящей через ось резьбы. На проекции на плоскость, перпендикулярную к оси резьбы, фаску не по­казывают.

Форму и размеры фасок для наружной метрической резьбы, крепежных изделий устанавливает ГОСТ 12414–66 (СТ СЭВ 215–82). Определяющим размером служит наружный диаметр резьбы d. Форму и размеры фасок для внутренней метрической резьбы устанавливает ГОСТ 10549–80. Определяющим размером служит наружный диаметр резьбы D.

Форму и размеры фасок для трапецеидальной резьбы устанавливает ГОСТ 10549–80. Определяющим разме­ром служит шаг резьбы Р.

Форму и размеры фасок для трубной конической резьбы и конической дюймовой резьбы устанавливает ГОСТ 10549–80. Определяющим параметром служит число шагов резьбы на длине 25,4 мм. Форму и размеры фасок для трубной цилиндрической резьбы устанавливает ГОСТ 10549–80. Определяющим параметром служит число шагов резьбы на длине 25,4 мм.

Проточки резьбовые. ГОСТ 10549–80

Рис.13

Проточку (рис.13) делают у конца резьбы для выхо­да инструмента и получения резьбы полного профиля на всей длине стержня или отверстия. На чертежах детали проточку изображают упрощенно и дополняют чертеж выносным эле­ментом в увеличенном масштабе.

Форму и размеры проточек наружной резьбы (при выполнении резьбы нарезанием) устанавливает ГОСТ 10549–80 (СТ СЭВ 214–75). Определяющим размером служит шаг резьбы Р.

Форму и размеры проточек для вну­тренней метрической резьбы устанавливает ГОСТ 10549–80. Определяющим размером служит шаг резьбы Р.

Форму и размеры проточек для трапецеидальной резьбы устанавливает ГОСТ 10549–80. Определяющим разме­ром служит шаг резьбы Р.

Форму и размеры проточек для трубной конической резьбы и конической дюймовой резьбы устанавливает ГОСТ 10549–80. Определяющим параметром служит число шагов резьбы на длине 25,4 мм.

Форму и размеры проточек для трубной цилиндрической резьбы устанавливает ГОСТ 10549–80. Определяющим параметром служит число шагов резьбы на длине 25,4 мм.



Обозначение резьбы — вопросы и ответы по машинному чертежу

Этот набор вопросов и ответов с несколькими вариантами ответов (MCQ) по машинному рисованию посвящен «Обозначению резьбы».

1. Метрическая резьба обозначается _________
а) ее профиль паза
б) буква М
в) ее сторона спирали
г) профиль резьбы
Посмотреть Ответ

Ответ: б
Пояснение: А метрическая резьба обозначается буквой M. Затем следует основной диаметр в мм, за которым следует шаг со знаком «x» между диаметром и шагом. Грубый шаг считается, если шаг не определен.

2. Что вы подразумеваете под M10?
a) Метрическая резьба с наружным диаметром 10,00 мм и мелким шагом
b) Метрическая резьба с наружным диаметром 10,00 мм и крупным шагом
c) Метрическая резьба с наружным диаметром 10,00 см и мелким шагом
d) Метрическая резьба с внутренним диаметром 10,00 мм и крупным шагом
View Answer

Ответ: b
Пояснение: M обозначает метрическую резьбу. 10, за которой следует буква М, обозначает больший диаметр резьбы в мм. здесь шаг не определен. Так, она принимается за нить с крупным шагом.

3. Какая резьба обозначена SQ 40*10?
a) Квадратная резьба с наружным диаметром 40 мм и шагом 10 мм
b) Квадратная резьба с наружным диаметром 10 мм и шагом 40 мм
c) Метрическая резьба с наружным диаметром 40 мм и шагом 10 мм
d) Квадратная резьба с внутренним диаметром 40 мм и шагом 10 мм
Вид Ответ

Ответ: а
Объяснение: Если резьба не метрическая, то тип резьбы указывается в сокращенной форме. Квадратная резьба сокращенно SQ. 40*10 обозначает большой диаметр 40 мм и шаг 10 мм.

объявление

объявление

5. Если не указано иное, предполагается левосторонняя однозаходная резьба с обычным допуском и классом.
a) Верно
b) Неверно
Просмотреть ответ

Ответ: b
Объяснение: Резьба определяется типом профиля резьбы, большим диаметром, допуском, направлением спирали и началом резьбы. Если не указано иное, предполагается правосторонняя однозаходная резьба с обычным допуском и классом.

6. Если резьба указана как «M 16*1,5 8 г LH DOUBLE», g означает ______
а) тип шага – крупный
б) класс
в) допуск
г) направление спирали
Посмотреть Ответ

Ответ: c
Пояснение: В данной спецификации резьбы g используется для допуска. Он написан строчными буквами и обозначает внешние потоки. Если это в верхнем регистре (G), это будет представлять внутреннюю резьбу.

7. Как указать метрическую резьбу с наружным диаметром 45 мм, шагом 2 мм, классом точности 7, классом допуска h (внутренняя резьба), правосторонний двухзаходный профиль резьбы?
a) M 45*2-7-H-RH-DOUBLE
b) M 45*2-7-h-RH-DOUBLE
c) M 45*2-7-H-LH-DOUBLE
d) M 45 *7-2-H-RH-DOUBLE
Посмотреть ответ

Ответ: a
Объяснение: Нет.

Sanfoundry Global Education & Learning Series – Machine Drawing.

реклама

Чтобы попрактиковаться во всех областях машинного рисования, вот полный набор из 1000+ вопросов и ответов с несколькими вариантами ответов .

Категории Машинное волочение MCQ

реклама

реклама

Подпишитесь на наши информационные бюллетени (тематические). Участвуйте в конкурсе сертификации Sanfoundry, чтобы получить бесплатный Сертификат отличия. Присоединяйтесь к нашим социальным сетям ниже и будьте в курсе последних конкурсов, видео, стажировок и вакансий!

Ютуб | Телеграмма | Линкедин | Инстаграм | Фейсбук | Твиттер | Пинтерест

Маниш Бходжасиа, ветеран технологий с более чем 20-летним стажем работы в Cisco и Wipro, является основателем и техническим директором компании Sanfoundry . Он живет в Бангалоре и занимается разработкой Linux Kernel, SAN Technologies, Advanced C, Data Structures & Alogrithms. Оставайтесь на связи с ним в LinkedIn.

Подпишитесь на его бесплатные мастер-классы на Youtube и технические дискуссии на Telegram SanfoundryClasses.

cad – Как указать стандартную резьбу на чертеже

спросил 4 года, 6 месяцев назад

Изменено 4 года, 6 месяцев назад

Просмотрено 514 раз

$\begingroup$

У меня нет опыта работы с реальными чертежами CAD и станками с ЧПУ, поэтому, пожалуйста, простите меня, если это действительно глупый вопрос. ..

В любом случае, у меня есть деталь, которую я распечатал на 3D-принтере, и она содержит внутреннюю резьбу для метрики ISO винт. Я сам смоделировал резьбу, чтобы ее можно было распечатать в 3D, что потребовало проб и ошибок. Теперь, поскольку мне нужен высококачественный металл, я хочу сделать его на ЧПУ. Но мне интересно, должен ли я оставить резьбу в моей модели или как-то указать, что это на самом деле метрическая резьба ISO этой спецификации? Поскольку я предполагаю, что есть специальные механизмы/настройки для создания потоков.

Приветствуется любая помощь

• cad
• нити

$\endgroup$

2

$\begingroup$

В большинстве программ САПР имеется возможность автоматического создания резьбы в модели. Часто это будет представлено в модели в виде текстуры, чтобы уменьшить сложность модели, но файл будет содержать спецификацию потока.
