1.3.2. Условное изображение резьбы в отверстии

Рис.1.3.2.1

Внутренняя резьба – изображается сплошной основ­ной линией по внутреннему диаметру и сплошной тонкой – по наружному. Если при изобра­жении глухого отверстия, конец резьбы располагается близко к его дну, то допускается изображать резьбу до конца отверстия. Резьбу с нестандарт­ным профилем следует изображать.

1.3.3. Условное изображение резьбы в сборе

Рис.1.3.3.1

На разрезах резьбового соединения в изображении на плоскости, параллельной его оси в отверстии, показывают только ту часть резьбы, которая не закрыта резьбой стержня.

Штриховку в разрезах и сечениях проводят до сплошной основной линии, т.е. до наружного диаметра наружной резьбы и внутреннего диаметра внутренней.

1.4. Условное изображение резьб

Таблица 1. 4.1

Тип резьбы	Условное обозначе­ние типа резьбы	Размеры, указываемые на чертеже	Обозначение резьбы на чертежах
			на изображениях в плоскости, параллельной оси резьбы		на изображениях в плоскости, перпендикулярной оси резьбы
			на стержне	В отверстии	на стержне	В отверстии
Метрическая с крупным шагом ГОСТ 9150-81	M	Наружный диаметр (мм)
Метрическая с мелким шагом ГОСТ 9150-81	M	Наружный диаметр и шаг резьбы (мм)
Трапецеидальная однозаходная ГОСТ 9484-81 (СТ СЭВ 146-78)	Tr	Наружный диаметр и шаг резьбы (мм)
Трубная цилин­дрическая ГОСТ 6357-81 (СТ СЭВ 1157-78)	G	Условное обозначе­ние в дюй­мах
Коническая дюй­мовая ГОСТ 6111-52	K	Условное обозначе­ние в дюй­мах
Трубная кониче­ская ГОСТ 6211–81 (СТ СЭВ 1159–78): наружная и внутренняя	R Rc	Условное обозначе­ние в дюй­мах

Для обозначения резьб пользуются стандартами на отдельные типы резьб. Для всех резьб, кроме конических и трубной цилиндрической, обозначения относятся к на­ружному диаметру и проставляются над размерной ли­нией, на ее продолжении или на полке линии-выноски. Обозначения конических резьб и трубной цилиндри­ческой наносят только на полке линии-выноски.

Резьбу на чертеже условно обозначают в соответ­ствии со стандартами на изображение, диаметры, шаги и т. д.

Метрическая резьба обозначается в соответствии с ГОСТ 9150–81.

Метрическая резьба подразделяется на резьбу с крупным шагом, обозначаемой буквой М с указанием номи­нального диаметра цилиндрической поверхности, на кото­рой резьба выполнена, например М12, и резьбу с мелким шагом, обозначаемой указанием номинального диаметра, шага резьбы и поля допуска, например М242–6g или М121–6Н.

При обозначении левой резьбы после условного обо­значения ставят LH.

Многозаходные резьбы обозначаются, например трех-заходная, М24З(P1)LH, где М – тип резьбы, 24 – номинальный диаметр, 3 – ход резьбы, P1 – шаг резьбы. Приведенные обозначения левой и многозаходной резьб могут быть отнесены ко всем метрическим резьбам.

Метрическая коническая резьба обозначается в соот­ветствии с ГОСТ 25229–82. В обозначение резьбы включаются буквы МК. Применяются соединения внут­ренней цилиндрической резьбы с резьбой наружной конической. Размеры элементов профиля конической и цилиндрической резьб принимаются по ГОСТ 9150–81. Соединение такого типа должно обеспечивать ввинчи­вание конической резьбы на глубину не менее 0,8

l (где l – длина резьбы без сбега). Обозначение внут­ренней цилиндриче­ской резьбы состоит из номинального диа­метра, шага и номера стандарта (например: М201,5 ГОСТ 25229–82).

Рис.1.4.1

Соеди­нение внутренней ци­линдрической резьбы с наружной конической (рис.1.4.1) обозначается дробью М/МК, но­минальным диаметром, шагом и номером стандарта: М/МК 201,5LH ГОСТ 25229–82. При отсутствии особых требований к плотности соединений такого рода или при применении уплотне­ний для достижения герметичности таких соединений номер стандарта в обозначении соединений опускается, например: М/МК 201,5 LH.

Поле допуска среднего диаметра внутренней цилинд­рической резьбы должно соответствовать 6Н по ГОСТ 16093–81, а предельное отклонение внутреннего диа­метра и среза впадин внутренней цилиндрической резь­бы принимается в пределах: верхнее предельное откло­нение (+0,12) -г- (+0,15), а нижнее предельное откло­нение равняется 0.

Трубная цилиндрическая резьба. Условное обозначе­ние резьбы состоит из буквы G, обозначения размера резьбы, класса точности среднего диаметра (А или В). Для левой резьбы применяется условное обозначе­ние LH. Например, G1¹/₂LH–В–40 длина свинчивания, указываемая при необходимости.

Соединение внутренней трубной цилиндрической резь­бы класса точности А с наружной трубной конической резьбой по ГОСТ 6211–81 обозначается следующим об­разом: например, G/R

p–1¹/₂–А.

При обозначении посадок в числителе указывается класс точности внутренней резьбы, а в знаменателе — наружной. Например: G 1¹/₂–А/В.

Трубная коническая резьба. В обозначение резьбы входят буквы: R – для конической наружной резьбы, R_c – для конической внутренней резьбы, R_p – для ци­линдрической внутренней резьбы и обозначение размера резьбы. Для левой резьбы добавляются буквы LH. Ус­ловный размер резьбы, а также ее диаметры, измерен­ные в основной плоскости, соответствуют параметрам трубной цилиндрической резьбы, имеющей тот же услов­ный размер. Поэтому детали с трубной конической резьбой достаточно часто применяются в соединениях с деталями с трубной цилиндрической резьбой, что обес­печивает достаточно высокую герметичность соединений. Резьбовые соединения обозначаются в виде дроби, в числителе которой указывается буквенное обозначение внутренней резьбы, а в знаменателе – наружной. При­мер обозначения:

— внутренняя трубная ци­линдрическая резьба класса точности А по ГОСТ 6357–81.

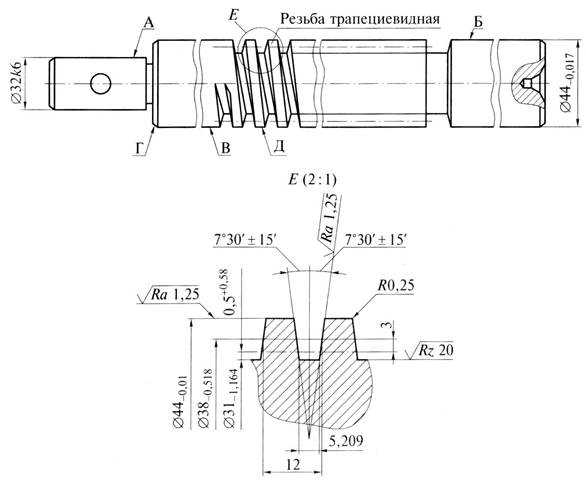

Трапецеидальная резьба. Условное обозначение тра­пецеидальной резьбы состоит из букв Тr, номинального диаметра, хода Р_n и шага Р. Например: Tr204LH–8H, где LH – обозначение левой резь­бы, 8Н – основное отклонение резьбы.

При необходимости вслед за основным отклонени­ем резьбы указывается длина свинчивания L (в мм). Например: Тг406–8g–85; 85 – длина свинчива­ния.

Резьба упорная. Обозначение резьбы состоит из бук­вы

S, номинального диаметра, шага и основного откло­нения S8010–8Н.

Для левой резьбы после условного обозначения резь­бы указывают буквы LH.

Для многозаходной резьбы вводят дополнительно зна­чение хода совместно с буквой Р и значение шага. Так, двухзаходная резьба с шагом 10 мм обозначается S802(P10).

Прямоугольная резьба не стандартизована. При изоб­ражении прямоугольной резьбы рекомендуется вычер­чивать местный разрез, на котором проставляют необ­ходимые размеры.

Специальные резьбы. Если резьба имеет стандартный профиль, но отличается от соответствующей стандарт­ной резьбы диаметром или шагом, то резьба называется специальной. В этом случае к обозначению резьбы добавляется надпись Сп, а в обозначении резьбы ука­зываются размеры наружного диаметра и шага резьбы, например: Сп.М191Д Резьба с нестандартным про­филем изображается так, как это представлено в п.9 табл.1, с нанесением размеров, необходимых для изго­товления резьбы.

Резьбы. Стандартные крепёжные детали – презентация онлайн

1. Лекция Тема: Резьбы. Стандартные крепёжные детали

2. Вопросы

1. Резьбы
1.1. Параметры резьбы
1.2. Классификация резьб
1.3. Метрическая резьба
1.4. Трубная резьба
1.5. Трапецеидальная резьба
1.6. Упорная резьба
1.7. Прямоугольная резьба
1.8. Изображение резьб на чертежах
2. Крепежные резьбовые изделия

3. 1. Резьбы

Резьба
– это винтовые, одинаковые по форме и
размерам, выступы и канавки на цилиндрической
(цилиндрическая резьба) или конической (коническая
резьба) поверхности детали. Она может быть наружной и
внутренней. Поверхность резьбы образуется при винтовом
перемещении
плоского
контура
(треугольного,
трапецеидального,
прямоугольного
и
др.)
по
соответствующей поверхности (рис. 1). Часть винтового
выступа, образованная производящим контуром за один
оборот вокруг оси цилиндра или конуса, называют витком
резьбы.

4. Рис. 1. Схематическое изображение резьб: а – треугольной; б -трапецеидальной; в – прямоугольной

Рис. 1. Схематическое изображение резьб:
а – треугольной; б -трапецеидальной; в прямоугольной

6. 1.1. Параметры резьбы

Профиль резьбы – профиль выступа и канавки в
плоскости осевого сечения резьбы.
Наружный диаметр цилиндрической резьбы (d – для
наружной резьбы, D – для внутренней резьбы) – диаметр
воображаемого цилиндра, описанного вокруг наружной или
впадин внутренней цилиндрической резьбы.
Внутренний диаметр цилиндрической резьбы (d1 – для
наружной резьбы, D1 –для внутренней резьбы) – диаметр
воображаемого цилиндра, вписанного во впадины нуружной
или вершины внутренней цилиндрической резьбы.
Средний диаметр цилиндрической резьбы (d2 – для
наружной резьбы, D2 – для внутренней резьбы) – диаметр
воображаемого, соосного с резьбой прямого цилиндра,
каждая образующая которого пересекает профиль резьбы
таким образом, что ее отрезки, образованные при
пересечении с канавкой, равны половине номинального
шага.
Шаг резьбы Р – расстояние между соседними
одноименными
боковыми
сторонами
профиля
в
направлении, параллельном оси резьбы.
Ход резьбы Рh – расстояние между ближайшими
одноименными
боковыми
сторонами
профиля,
принадлежащими одной и той же винтовой поверхности, в
направлении, параллельном оси резьбы. Ход резьбы есть
величина относительного осевого перемещения винта
(гайки) за один оборот.
Длина резьбы – длина участка, на котором резьба имеет
полный профиль.
Сбег резьбы – участок неполного профиля в зоне
перехода резьбы к гладкой поверхности детали.
Правая резьба
– резьба, образованная выступом,
вращающимся по часовой стрелке и перемещающимся
вдольоси в направлении от наблюдателя.
Левая резьба – резьба, образованная выступом,
вращающимся против часовой стрелки и перемещающимся
вдоль оси в направлении от наблюдателя.
Однозаходная резьба – резьба, образованная одним
выступом.
Многозаходная
резьба
резьба,
образованная
несколькими выступами.
Основная плоскость – плоскость, перпендикулярная к
оси резьбы, в которой задаются номинальные размеры
наружного (d, D), внутреннего (d1, D1) и среднего (d2, D2)
диаметров конической резьбы. Положение этой плоскости
определяется размерами l1 и l2, которые задаются стандартом
на резьбы.

10. 1.2. Классификация резьб

Классификационный признак
Тип и виды резьбы
1
2
Назначение
Крепежная
Кинематическая
Крепежно-уплотнительная
Специальная
Форма поверхности
Цилиндрическая
Коническая
Расположение поверхности
Наружная
Внутренняя
1
Форма профиля
Величина шага
2
Треугольная
Трапецеидальная
Упорная
Прямоугольная
Круглая
Специальная
Крупная
Мелкая
Специальная
Направление винтовой линии Правая
Левая
Число заходов
Однозаходная
Многозаходная

12.

1.3. Метрическая резьбаРис. 3. Профиль метрической цилиндрической
резьбы
Рис.4. Профиль метрических конических резьб

14. Условные обозначения метрической конической резьбы

Обозна Характерис
Параметры,
чение
тика
указываемые в
типа
резьбы
обозначении резьбы
резьбы
Правая
Наружный диаметр в
основной плоскости,
МК
мм; шаг, мм
Левая
Наружный диаметр в
основной плоскости,
мм; шаг, мм;
латинские буквы LH
Пример
обозначения
МК20 х 1,5
МК20 х 1,5LH

15. 1.4. Трубная резьба

Рис.5. Профиль трубной цилиндрической резьбы

16. Условные обозначения трубной цилиндрической резьбы

Обозначения
типа резьбы
Характеристи
ка резьбы
Правая
G
Левая
Параметры,
указываемые
в обозначении
резьбы
Условный
проход трубы,
дюймы
Условный
проход трубы,
дюймы;
латинские
буквы LH
Пример
обозначения
G1 ½
G1 ½ LH

17.

Рис.6. Профиль трубной конической колбы

18. Условные обозначения трубной конической резьбы

Обозначени Характерист
я типа
ика резьбы
резьбы
R
Параметры, указываемые в
обозначении резьбы
Наружная,
правая
Условный диаметр в основной
плоскости, дюйм
Наружная,
левая
Условный диаметр в основной
плоскости, дюйм; латинские
буквы LH
Внутренняя, Условный диаметр в основной
правая
плоскости, дюйм
Rc
Внутренняя, Условный диаметр в основной
левая
плоскости, дюйм; латинские
буквы LH
Пример
обозначения
R1
R1LH
Rc1
Rc1LH

19. 1.5. Трапецеидальная резьба

Рис. 7. Профиль трапецеидальной резьбы

20. Условные обозначения трапецеидальной резьбы

Обозначе Характеристи
ние типа
ка резьбы
резьбы
1
Tr
Параметры
Пример
указываемые в
обозначения
обозначении
резьбы
2
3
4
Однозаходная, Наружный диаметр,
правая
мм; шаг, мм
Tr40 x 6
Однозаходная, Наружный диаметр,
левая
мм; шаг, мм;
Tr40 x 6LH
латинские буквы
LH
1
Tr
2
3
Многозаходная Наружный
(двухзаходная), диметр, мм; ход,
правая
мм; обозначение
шага Р; шаг, мм
4
Tr20 x 8/P4/
Многозаходная Наружный
(двухзаходная), диаметр, мм; ход,
левая
мм; обозначение Tr20x8(P4)LH
шага P; шаг, мм;
латинские буквы
LH

22.

1.6. Упорная резьбаРис. 8. Профиль упорной резьбы

23. Условные обозначения упорной резьбы

Обозначе Характеристи
ние типа
ка резьбы
резьбы
1
S
Параметры,
Пример
указываемые в
обозначения
обозначении
резьбы
2
3
4
Однозаходная, Наружный диаметр,
правая
мм; шаг, мм
S80 x 10
Однозаходная, Наружный диаметр,
левая
мм; ход, мм;
S80 x 10LH
обозначение шага
Р; шаг, мм
1
S
2
3
4
Многозаходная Наружный
(двухзаходная), диаметр, мм;
правая
ход, мм;
S80 x 20(Р10)
обозначение
шага Р; шаг, мм
Многозаходная Наружный
(двухзаходная), диаметр, мм;
левая
ход, мм;
S80 x 20(P10)LH
обозначение
шага Р; шаг, мм;
латинские буквы
LH

25. 1.7. Прямоугольная резьба

Рис. 9. Профиль прямоугольной резьбы
Рис. 10. Варианты изображения с нестандартным профилем

27. 1.8. Изображение резьб на чертежах

31.

2. Крепежные резьбовые изделияБолт
Шпилька
Винт
Гайка
Шайба

Калькулятор метрической трапециевидной резьбы

Калькулятор трапециевидной резьбы для определения размеров метрической трапециевидной резьбы одинарных и многозаходные трапециевидные резьбовые стержни и гайки для различных классы точности делительного диаметра.

Профиль метрической трапециевидной резьбы ISO

представляет собой форму резьбы с углом резьбы 30 °, которая используется для ходовых винтов (силовых винтов). Размеры и допуски для метрической трапециевидной резьбы определены в ИСО 2901:1993, ISO 2902:1977, ISO 2903:1993 и ISO 2904:1977. Калибр и калибр для метрической трапециевидной резьбы ISO определены в стандарте DIN 103-9:1985.

Калькулятор метрической трапециевидной резьбы:

120140160180200220240260280300

ВХОДНЫЕ ПАРАМЕТРЫ
Выбор номинального диаметра	Предпочтительные диаметры 2-й выбор
Номинальный диаметр	8101216202428323640444852607080
Выбор шага 1	1,5
Класс точности шага резьбы стержня 2	7e8e8c9c
Класс точности шага резьбы гайки 2	7H8H9H
Количество стартов 3	12345

Примечание 1. См. раздел «Результаты» для предпочтительного значения шага для выбранной номинальной диаметр.

Примечание 2. Рекомендуемые классы точности см. в разделе «Определения».

Примечание 3. Допуски для многозаходной резьбы такие же, как и для однозаходной. резьбы, за исключением допусков по шагу. Допустимые значения T _д2 и Т _Д2 для однократного запуска умножаются на следующие коэффициенты; Количество пусков – Фактор : 2 – 1,12 , 3 – 1,25 , 4 – 1,4 , 5 – 1,6

РЕЗУЛЬТАТЫ
Параметр	Значение
Обозначение	—		—
Номинальный диаметр [d]	—		мм
Выбранная высота звука [P]	—
Предпочтительный шаг для выбранного диаметра. [P преф ] 1	1,5
Свинец [л]	—
Нормальная продолжительность помолвки 2	>	≤
	—	—
ПРЕДЕЛЫ РАЗМЕРОВ ДЛЯ ТРАПЕЦИОНАЛЬНОЙ РЕЗЬБЫ (ВНЕШНЯЯ)
Класс допуска большого диаметра	4ч		—
Максимальный большой диаметр [d max ]	—		мм
Минимальный большой диаметр [d мин ]	—
Класс допуска диаметра делительной окружности	—		—
Максимальный диаметр делителя [d 2max ]	—		мм
Минимальный диаметр шага [d 2 мин ]	—
Класс допуска малого диаметра	—		—
Максимальный малый диаметр [d 3макс ]	—		мм
Минимальный малый диаметр [d 3 мин ]	—
ПРЕДЕЛЫ РАЗМЕРОВ ДЛЯ ТРАПЕЦИОНАЛЬНОЙ РЕЗЬБОВОЙ ГАЙКИ (ВНУТРЕННЕЙ)
Минимальный большой диаметр [D 4 мин ]	—		мм
Класс допуска диаметра делительной окружности	—		—
Максимальный диаметр делительной окружности [D 2max ]	—		мм
Минимальный диаметр делителя [D 2 мин ]	—
Класс допуска малого диаметра	4H		—
Максимальный малый диаметр [D 1max ]	—		мм
Минимальный внутренний диаметр [D 1 мин ]	—
ОСНОВНЫЕ РАЗМЕРЫ
Большой диаметр для наружной резьбы [d]	—		мм
Делительный диаметр для внешней резьбы [d 2 ]	—
Внутренний диаметр для внешней резьбы [d 3 ]	—
Высота перекрытия [H 1 ]	—
Высота внутренней резьбы [H 4 ]	—
Высота внешней резьбы [h 3 ]	—
Большой диаметр для внутренней резьбы [D 4 ]	—
Делительный диаметр для внутренней резьбы [D 2 ]	—
Внутренний диаметр для внутренней резьбы [D 1 ]	—
Зазор на гребне [a с ]	—
Максимум. Радиус-1 [R 1max ]	—
Максимум. Радиус-2 [R 2max ]	—

Примечание ¹ : Предпочтительное значение шага для выбранного номинального диаметра трапециевидной метрической резьбы.

Примечание ² : Если длина зацепления превышает этот диапазон, длина зацепления классифицируется как длинная. См. раздел «Определения» для предпочтительных допуски на диаметр шага в зависимости от длины зацепления.

Определения:

Базовый профиль: Теоретический профиль резьбы в осевой плоскости, определяемый теоретическими размерами и углами общий для внутренней и внешней резьбы

Форма метрической трапециевидной резьбы

Гребень: Поверхность в верхней части гребня, соединяющая две его стороны.

Манометры и контрольно-измерительные приборы: Детали для изготовление и использование калибров для проверки метрических трапециевидных винтов ISO резьбы указаны в стандарте DIN 103-9:1985. В нем указаны особенности типов калибров (резьбовые калибры-пробки и калибры-кольца, калибры-пробки и калибры-кольца, пробка для контроля износа и калибр-кольцо и т. д.), которые рекомендуется проверять стержни с трапециевидной резьбой и гайки.

Ведущий: Расстояние до гайки продвигается за один оборот трапециевидного резьбового стержня.

Основной диаметр: Максимальный диаметр резьбы, который является диаметром гребня наружной резьбы или корня женская нить.

Второстепенный диаметр: Минимальный диаметр резьбы, который является диаметром основания наружной резьбы или гребня женская нить.

Рекомендуемые классы точности для делительного диаметра: Для общего инженерного использования выберите качество со средним допуском. Для случаев, когда существуют производственные трудности, можно выбрать грубый допуск качества. Если фактическая длина зацепления резьбы неизвестна, используйте «нормальную» длину помолвка .

Качество допуска	Допуски на делительный диаметр
	Нормальный	Длинный
Рекомендуемые классы допуска для гайки с резьбой
Средний	7ч	8H
Грубая	8H	9Н
Рекомендуемые классы точности для резьбовых стержней
Средний	7е	8e
Грубая	8с	9с

Допуски для большого и малого диаметра: Положение допуска для малого диаметра D и наружный диаметр D ₄ резьбы гайки всегда H, т. е. с нулевым фундаментальным отклонением. Толерантность положение для большого диаметра d и малого диаметра д ₃ резьбового стержня во всех случаях h, т.е. с нулем фундаментальное отклонение, и оно не зависит от положение допуска делительного диаметра.

Допуски Марки: Следующие классы допуска указаны для элементов в стандарте ISO.

Функция	Толерантность 9 класс0011
Внутренний диаметр резьбы гайки [D 1 ]	4
Наружный диаметр резьбы стержня [d]	4
Делительный диаметр резьбы гайки [D 2 ]	7	8	9
Делительный диаметр стержневой резьбы [d 2 ]	7	8	9
Внутренний диаметр резьбы стержня [d 3 ]	7	8	9

Класс точности для малого диаметра (d ₃ ) резьбовой стержень всегда такой же, как и для делительного диаметра (д ₂ ).

Дополнения:

• Калькуляторы резьбы и таблицы
• Схема трапециевидной резьбы

Артикул:

• ISO 2901: 1993, Метрическая трапециевидная резьба ISO – базовый профиль и максимальный профиль материала
• ISO 2902: 1977, Метрическая трапециевидная резьба ISO – Общий план
• ISO 2903: 1993, Метрическая трапециевидная резьба ISO. Допуски
• ISO 2904: 1977, Метрическая трапециевидная резьба ISO. Основные размеры

Трапециевидные ходовые винты — BT Precision

Трапециевидная резьба с профилем резьбы 30 градусов — наиболее распространенная форма, используемая для ходовых и силовых винтов. Они отличаются высокой прочностью и простотой изготовления. Как правило, они используются там, где требуются большие нагрузки. Доступны правосторонние и левосторонние варианты со стандартными фланцевыми бронзовыми гайками, доступными на полке.

Обозначения трапециевидной однозаходной резьбы представляют собой буквы «TR», за которыми следует основной диаметр в мм, а затем шаг в мм, разделенный знаком «X». Так, трапециевидная резьба TR 14 x 3 имеет наружный диаметр 14 мм и шаг 3 мм.

Трапециевидные винты и гайки Acme

Ходовые винты и гайки с трапециевидной резьбой аналогичны винтам серии Acme, но имеют метрические размеры и стандарты. Трапециевидные ходовые винты выглядят как винты Acme, имеют такую ​​же прочную форму резьбы и такие же прочные и долговечные характеристики, как и винты серии Acme.

Одно тонкое, но важное различие между резьбой ACME и трапециевидной резьбой заключается в боковом угле. Резьба Acme имеет углы по бокам 14 1/2 градусов (включая 29 градусов), тогда как трапециевидные резьбы имеют углы по бокам 15 градусов (включая 30 градусов). Это означает, что одноточечный инструмент, используемый для изготовления трапециевидной резьбы, как внутренней, так и наружной, нельзя использовать для изготовления трапециевидной резьбы и наоборот. Пользователи должны быть осторожны при измерении всех элементов резьбы, чтобы определить, является ли данный образец трапециевидным или ACME, поскольку их легко спутать. Например, 1–5 ACME имеет большой диаметр 25,4 мм и шаг 5,08 мм. Очень легко спутать этот размер с TR 25 x 5 Trapezoidal. Визуальный осмотр не был бы достаточно точным, чтобы различить эти два размера – необходимо было бы провести измерения штангенциркулем, микрометром или компаратором резьбы.

Преимущества и особенности

Накатанная резьба BT, трапециевидная Ходовые винты и высокопроизводительные трапециевидные гайки в сочетании обеспечивают оптимальную производительность, доступную для этого типа силового винта. Полированная поверхность винта и гайки из бронзы и пластика с низким коэффициентом трения обеспечивают более гладкое и менее абразивное действие, чем обычные трапециевидные винты. Улучшенные свойства износа и поверхности гарантируют пользователям более длительный срок службы и более тихую работу, требующую меньше энергии в самых разных областях применения.

Материалы и процессы

Все трапециевидные ходовые винты BT Precision изготовлены из низкоуглеродистой стали особого качества. Альтернативные материалы винтов – нержавеющая сталь типа 304.

Трапециевидные ходовые винты изготовлены методом холодной штамповки с использованием уникального высокоточного процесса накатки резьбы, который гарантирует получение гладкой высококачественной резьбы. Процесс накатки резьбы устраняет прерывистый поток зерен обычной нарезанной резьбы, тем самым увеличивая предел текучести, предел прочности и усталостную прочность.

Selection

Компания BT Precision предлагает более 20 типоразмеров в правосторонней и левосторонней версиях трапециевидных ходовых винтов различных диаметров и шагов. Стандартные гайки предлагаются из бронзы и пластика. Бронзовые и пластмассовые гайки предлагаются с универсальной втулкой и с резьбовым креплением для сопряжения со стальными фланцами.

Выбор гайки

При выборе правильной гайки для конкретного применения необходимо помнить о нескольких вещах. Бронзовые гайки обеспечивают превосходную работу при высоких рабочих нагрузках. Они должны быть хорошо смазаны высококачественной противозадирной (EP) смазкой, совместимой с рабочей средой. Пластиковые гайки можно использовать без смазки, и они популярны при низких нагрузках.

Самостопорящиеся

Большинство трапециевидных винтов имеют угол подъема 5° или менее, что делает их самостопорящимися. Трапециевидные винты не будут вращаться в обратном направлении в большинстве случаев. Это устраняет необходимость в тормозах или других удерживающих устройствах для удержания нагрузки после их позиционирования. Для всех других винтов, кроме серии Acme, требуются тормозные устройства для предотвращения обратного завинчивания.

Низкая стоимость

Трапециевидные винты всех размеров производятся в больших объемах, а их широкая популярность делает их наименее дорогостоящими из всех силовых винтов.

КПД

Механический КПД трапециевидных ходовых винтов составляет от 20% до 40% в зависимости от угла подъема, коэффициента трения и материала гайки.
