Обозначение трубной резьбы на чертеже: 1.10. Особенности обозначения трубной резьбы

alexxlab | 19.03.2022 | 0 | Разное

Содержание

Обозначение резьбы. Обозначение резьбы, на чертежах представляет собой условное буквенное обозначение для каждого ее типа — Студопедия

Поделись

Обозначение резьбы, на чертежах представляет собой условное буквенное обозначение для каждого ее типа. Метрическая резьба обозначается буквой М, трапецеидальная — Tr, упорная — S, трубная цилиндрическая — G, трубная коническая — R, коническая метрическая — МK. В обозначение резьбы входят обозначение геометрических параметров и обозначение полей допусков, которое состоит из цифры, обозначающей степень точности, и буквы (строчной для стержня и прописной для отверстия), обозначающей основное отклонение (например, 6h; 6g; 6H; 6G). В учебных чертежах обозначение полей допусков не проставляют.

Обозначение метрической цилиндрической резьбы с крупным шагом состоит из буквы М и размера номинального диаметра (знак диаметра не проставляют) (рис. 399). Резьба с мелким шагом обозначается буквой М, размером диаметра и размером шага (см. рис. 396,

а). На стержне обозначение резьбы проставляют по сплошной основной линии, а в отверстии — по сплошной тонкой линии, т. е. и в том, и в другом случае—по наибольшему диаметру (рис. 396, а; 399, а). В случае необходимости нанесения размера на изображении, выполненном в плоскости, перпендикулярной оси стержня или отверстия, обозначение резьбы наносят, как показано на рис. 399, б и 400, б. Правая резьба дополнительных обозначений не имеет, а у левой резьбы после условного обозначения пишут буквы LH (рис. 400). Многозаходные резьбы в обозначении имеют числовое значение хода и в скобках букву Р с числовым значением шага, например, М24X4,5 (Р1,5), где М означает метрическую резьбу, 24 — диаметр, 4,5 — величину хода, 1,5 — величину шага в миллиметрах. Для определения количества заходов следует величину хода разделить на величину шага (в данном случае резьба будет трехзаходная).

Обозначение метрической конической резьбы с крупным шагом состоит из букв МК и размера номинального диаметра, например, МК6. Для резьбы с мелким шагом указывают величину шага, например, МК20×1,5. Левую резьбу обозначают так: MK20×1,5LH. Все диаметры конической резьбы измеряют в основной плоскости. При необходимости основную плоскость конической резьбы на стержне указывают тонкой сплошной линией, как показано на рис. 401. Обозначение конической резьбы наносят над полкой линии-выноски. Стрелки должны упираться в сплошную основную линию (см. рис. 393, 395).

Соединение внутренней метрической цилиндрической резьбы с наружной конической резьбой обозначают дробью М/М/С, номинальным диаметром, шагом и номером стандарта на коническую резьбу, например, М/МК20×1.5 ГОСТ 25229—82; М/МК20× 1,5 LHTOCT 25229—82.

Обозначение метрической резьбы с крупным и мелким шагом для деталей из пластмассы выполняют по общим правилам, например, М24 или М24×1. 5.

Обозначение трапецеидальной резьбы состоит из букв Тr, номинального диаметра и шага, например, Тr40×6. В обозначение левой резьбы добавляют букву LH, например, Tr40×6LH. Многозаходную трапецеидальную резьбу обозначают буквами Тr, номинальным диаметром резьбы, числовым значением хода и в скобках буквой Р с числовым значением шага, например, Tr80×40 (P10), где номинальный диаметр — 80, ход — 40, шаг — 10, число заходов равно четырем, так как 40:10=4.

Обозначение упорной резьбы состоит из буквы S, номинального диаметра и шага, например, S80×10. Для левой резьбы добавляются буквы

LH, например, S80×WLH. Многозаходная упорная резьба обозначается буквой S, номинальным диаметром, значением хода и в скобках буквой Р и значением шага, например, S80×X20 (Р10) или S80×20(PW)LH.

Обозначение прямоугольной резьбы на чертеже отличается от обозначения рассмотренных резьб, так как эта резьба нестандартная. Изображая такую резьбу, показывают ее профиль (обычно увеличенный) и наносят все размеры, необходимые для ее изготовления: наружный и внутренний диаметры, шаг резьбы, толщину зуба или ширину впадины. Направление резьбы и число заходов указывают над полкой линии-выноски, например, «Резьба трехзаходная-», «Резьба левая», «Резьба двухзаходная левая» (рис. 402). Линия выноски заканчивается стрелкой, упирающейся острием в наружный контур резьбы.

Обозначение трубной цилиндрической резьбы состоит из буквы

G и размера резьбы, например, G1 ½. В обозначение левой резьбы добавляют буквы LH, например, G1 ½LH. В отличие от других видов резьб номинальный размер трубной резьбы характеризуется не ее наружным диаметром, а числовым значением (в дюймах) условного диаметра отверстия трубы, на которой нарезана резьба. Например, если на трубной цилиндрической резьбе стоит обозначение G1 ½, то этот размер (½??=12,7 мм) относится к диаметру отверстия трубы, а наружный диаметр, на котором нарезана резьба, равен 20,456 мм, т.

е. диаметр отверстия трубы плюс две толщины ее стенок. Обозначение размера трубной резьбы приводится без обозначения единицы физической величины. Стрелка линии-выноски упирается в сплошную основную линию резьбы (рис. 403, 404). Обозначение резьбы в плоскости, перпендикулярной оси резьбы, проставляется только в случае необходимости.

Обозначение трубной конической резьбы состоит из буквы R (для наружной резьбы) или букв R_c(для внутренней резьбы) и величины размера резьбы, которая приводится без обозначения единицы физической величины, как у трубной цилиндрической резьбы. Обозначение резьбы наносят над полкой линии-выноски. Диаметр трубной конической резьбы и ее условный размер измеряют в основной плоскости, которую проводят условно перпендикулярно оси трубы, и которая совпадает с торцом навернутой детали, имеющей внутреннюю резьбу (рис. 405).

Изображение и обозначение резьбы на чертежах

1. 8. Изображение и обозначение резьбы на чертежах

ГОСТ 2.311-68 [4] устанавливает правила изображения и нанесения обозначения резьбы на чертежах всех отраслей промышленности и строительства.

Наружная резьба на стержне изображается сплошными толстыми линиями по наружному диаметру и сплошными тонкими линиями по внутреннему диаметру. На изображении, полученном проецированием на плоскость, параллельную оси резьбы, сплошные тонкие линии проводятся на всю длину резьбы без сбега (начинаются от линии, обозначающей границу резьбы, и пересекают линию границы фаски, рис. 10 а, д).

Рис. 10 Изображение резьбы

На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы, по наружному диаметру резьбы проводится окружность сплошной толстой линией, а по внутреннему диаметру резьбы проводится тонкой сплошной линией дуга, приблизительно равная 3/4 окружности и разомкнутая в любом месте; фаска на этом виде не изображается

(рис. 10 а, и).

Внутренняя резьба на продольном разрезе изображается сплошными толстыми линиями по внутреннему диаметру и сплошными тонкими линиями по наружному диаметру резьбы, проводимыми на всю длину резьбы (от линии, обозначающей границу резьбы, и до линий, изображающих фаску). На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы, по внутреннему диаметру резьбы проводится окружность сплошной толстой линией, а по наружному диаметру проводится тонкой сплошной линией дуга, приблизительно равная 3/4 окружности и разомкну-

тая в любом месте; фаска на этом виде не изображается

(рис. 10, б, в, к

). Расстояние между сплошными толстой и тонкой линиями, применяемыми для изображения резьбы (рис. 10, а, б), должно быть не менее 0,8 мм и не более шага резьбы. Дуга, равная 3/4 окружности, не должна начинаться и кончаться точно у осевой линии.

Внутренняя резьба, показываемая как невидимая, изображается штриховыми линиями одной толщины по наружному и по внутреннему диаметрам (рис. 10, г).

Линия, изображающая границу резьбы, наносится в том месте, где кончается резьба полного профиля и начинается сбег резьбы.

Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной толстой основной (рис. 10, а, б, в, д, е, ж), или штриховой линией, если резьба изображена как невидимая (рис. 10,

г,).

Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержне и до линии внутреннего диаметра в отверстии, т.

е. в обоих случаях до сплошной толстой основной линии

(рис. 10 б, в, д, е, ж, к).

Размер длины резьбы на стержне и в отверстии указывают, как правило, без сбега (рис. 10, а, 6, в).

В необходимых случаях допускается включать сбег в длину резьбы, а также указывать отдельно величину сбега.

Конец глухого резьбового отверстия изображается так, как показано на рис. 10, в. Глухое резьбовое отверстие называется гнездом. Гнездо заканчивается конусом с углом 120° при вершине, который остается от сверла.

На чертеже размер этого угла не проставляется.

Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального назначения, в проекции на плоскость, перпендикулярную к оси стрежня или отверстия, не изображают (рис. 10 а, б).

Резьбу с нестандартным профилем показывают одним из способов, изображенных на рис. 11, со всеми необходимыми размерами и предельными отклонениями.

Рис. 11. Изображение нестандартной резьбы

Кроме размеров и предельных отклонений резьбы, на чертежах указывают дополнительные данные о числе заходов, о левом направлении резьбы и т. п. с добавлением слова .

На разрезах резьбового соединения в изображении на плоскости, параллельной его оси, в отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня (рис. 10 ж, з).

Обозначения резьб указывают по соответствующим стандартам на размеры и предельные отклонения резьб и относят их для всех резьб, кроме конических и трубной цилиндрической, к наружному диаметру, как показано на рис. 10 а, б, в.

Обозначения конических резьб и трубной цилиндрической резьбы наносят, как показано на рис. 10 д, е, и, к.

На рис. 10 знаком∗ отмечены места возможного нанесения обозначения резьбы, кроме указанных. Примеры обозначений некоторых типов резьб приведены в табл. 4.

Если на стержне или в отверстии нарезана левая резьба, то к обозначению резьбы на чертеже добавляются буквы LÍ, например:

Ì16LÍ−6g, Ì16×1,5LÍ−6g, G ³/₄LÍ−Â.

Следует обратить внимание на условность обозначения трубной цилиндрической резьбы. Если для метрических и других резьб число, стоящее после условного обозначения типа резьбы (Ì, Òr, S), соответствует наружному диаметру резьбы в мм, то в трубной резьбе число, стоящее в обозначении резьбы после буквы G, соответствует размеру внутреннего диаметра трубы, на которой нарезается данная резьба, в дюймах.

Внутренний диаметр трубы называется условным проходом и обозначается D_у,. Например, если резьба имеет обозначение G1, то это означает, что она нарезана на трубе, имеющей условный проход, равный примерно 1″ (≈25 мм), наружный диаметр 33,5, а наружный диаметр резьбы в соответствии с ГОСТ 6357-81 равен 33,249 мм. Во всех технических расчетах один дюйм принимается равным 25,4 мм.

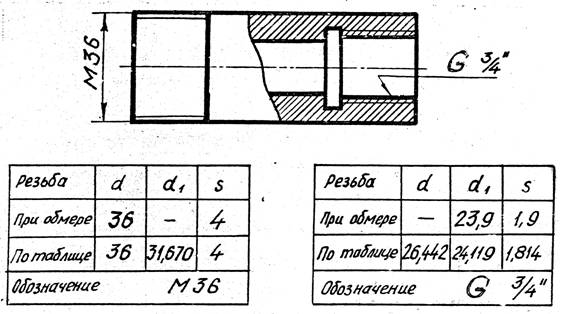

Рассмотрим приемы замера резьбы, которые обычно вызывают затруднения. Для определения типа и шага резьбы пользуются резьбомерами и стандартами резьб.

Рис. 12. Измерение параметров резьбы

Существует два вида резьбомеров: с клеймом Ì 60° – для метрических резьб с углом профиля 60° и с клеймом Ä55 ° – для дюймовой и трубной резьб с углом профиля 55°. На каждой гребенке резьбомера для метрических резьб выбита цифра, указывающая шаг резьбы в мм, для дюймовых и трубных резьб – число шагов на длине 25,4 мм (1″ = 25,4 мм).

Подбором гребенки к резьбе (рис. 12, а) определяется шаг метрической резьбы или число шагов на один дюйм дюймовой или трубной резьб. Затем штангенциркулем измеряется наружный (внутренний) диаметр резьбы (рис. 12, б). Полученные результаты сверяются по таблице соответствующего стандарта (например, табл. 2), и устанавливаются окончательные параметры резьбы.

При отсутствии резьбомера шаг резьбы или число шагов на один дюйм можно определить при помощи оттиска на бумаге. Для этого следует на край стола положить лист писчей бумаги, приложить к нему резьбовую часть детали и нажатием руки получить оттиск нескольких витков (рис. 12, в). На оттиске измеряется расстояние ℓ между крайними отчетливо видными рисками и подсчитывается число n шагов на длине ℓ (n на единицу меньше числа рисок). Величина шага определяется по формуле Ð =ℓ/n.

Число шагов на один дюйм находим по формуле:

Õ=25,4n/ ℓ, если ℓ=25,4, то Õ=n.

Для определения шага резьбы или числа шагов на один дюйм в резьбовом отверстии бумагу наворачивают на металлический или деревянный цилиндрический стержень и нажатием руки на стержень получают оттиск нескольких витков. Дальнейший просчет производится так, как указано выше. Угол профиля резьбы можно определить при помощи шаблона, вырезанного из плотной бумаги. Удобнее всего измерять резьбу в отверстии по той детали, которая ввинчивается в него и, следовательно, имеет ту же резьбу.

Таблица 4

Продолжение

Тип резьбы

Профиль резьбы

Условное изображение и обозначение

Пример обозначения резьбового соединения

Стандарт

ϕ = 1°47′24″

Профиль, диаметры, шаги, ос-

новные размеры и допуски

ГОСТ 25229-82

ϕ = 1°47′24″

Rc/R ³/₄

ГОСТ 6211-81

Продолжение

Тип резьбы

Профиль резьбы

Условное изображение и обозначение

Пример обозначения резьбового соединения

Стандарт

ϕ = 1°47′24″

^{K¹/₂″(*)}

K ¹/₂″(*)

(*) ГОСТ 6111-52

ГОСТ 6111-52

Профиль

ГОСТ 9484-81

Диаметр и шаги однозаходной резьбы

ГОСТ 24738-81 многозаходной –

ГОСТ 24739-81

Окончание

Тип резьбы

Профиль резьбы

Условное изображение и обозначение

Пример обозначения резьбового соединения

Стандарт

Профиль и основные размеры

ГОСТ10177-82

R R 30°

ГОСТ13536-68

Стандарты, применяемые для трубной резьбы

Стандарты для прямых труб

NPSC — Американский стандарт для трубных резьб в трубных муфтах

Применимые стандарты

ANSI B1. 20.1 ТРУБНАЯ РЕЗЬБА ОБЩЕГО НАЗНАЧЕНИЯ, 3D-098 FURPOSE/010 (01CH) 7 СТАНДАРТЫ ВИНТОВОЙ РЕЗЬБЫ ДЛЯ ФЕДЕРАЛЬНЫХ СЛУЖБ РАЗДЕЛ 7 ТРУБНАЯ РЕЗЬБА – ОБЩАЯ НАЗНАЧЕНИЕ

NPSF – Dryseal Американский стандарт топливной внутренней прямой трубной резьбы

Применимые стандарты

SAE J476 Dryseal Tipe Lids
ANSI B1.20.3 Dryseal Tipe Lids (дюйм)
Fed-STD-H38/8 Стандарты винтовой нагрузки для федеральных служб. Прямые трубные резьбы
Применимые стандарты
- SAE J476 Dryseal Tipe Lids
- ANSI B1.20.3 Dryseal Tipe Tipe Leads (дюйм)
- Fed-STD-H38/8 Стандарты винта для федеральных служб Секция 8 Driseal Pipe Lids 9 Fed-STD-H38/8 Стандарты федеральных услуг.
  Применимые стандарты , ОБЩЕЕ НАЗНАЧЕНИЕ (ДЮЙМЫ)
- FED-STD-h38/7 СТАНДАРТЫ НА ВИНТОВУЮ РЕЗЬБУ ДЛЯ ФЕДЕРАЛЬНЫХ СЛУЖБ РАЗДЕЛ 7 ТРУБНАЯ РЕЗЬБА – ОБЩАЯ НАЗНАЧЕНИЕ
Стандарты на коническую трубу

ANPT – Авиационная национальная коническая трубная резьба0005
Применимые стандарты
- MIL-P-7105 трубные нити, конусная, аэронавтическая национальная форма, символ ANPT, общие требования
NPT-Американские стандартные нити трубной трубы для общего использования

Применимые стандарты
- ANSI B1. 20.1 ТРУБНАЯ РЕЗЬБА ОБЩЕГО НАЗНАЧЕНИЯ (ДЮЙМЫ)
- FED-STD-h38/7 СТАНДАРТЫ НА РЕЗЬБУ ДЛЯ ФЕДЕРАЛЬНЫХ СЛУЖБ РАЗДЕЛ 7 ТРУБНАЯ РЕЗЬБА – ОБЩАЯ НАЗНАЧЕНИЕ
NPTF – Коническая трубная резьба по американскому стандарту Dryseal

Применимые стандарты
- SAE J476 DRISEAL TIPE RIDES
- ANSI B1.20.3 DRISEAL TIPE RIDES (дюйм)
- FED-STD-H38/8 Стандарты винтовой трансляции для федеральных служб Секция 8 Driseal Tipe Lids
PTF- SAE Short – Dryseal Короткая коническая трубная резьба SAE

PTF – SAE Short в основном используется в пневматических и топливных системах низкого давления.

Применимые стандарты
- ANSI B1.20.3 ТРУБНАЯ РЕЗЬБА DRYSEAL (ДЮЙМЫ)
PTF SPL Short и SPL Extra Short – Dryseal Специальная короткая коническая трубная резьба

Используются в некоторых пневматических компонентах, где требуется укороченная глубина резьбы из-за ограничений по размеру.

Применимые стандарты
- ANSI B1. 20.3 Dryseal Tipe Lids (дюйм)
AWWA – Американская ассоциация Water Works
- ANSI/AWWA C800-05 Подземные линии обслуживания.0003
  UN — Унифицированная резьба с постоянным шагом (стандартные серии: 4, 6, 8, 12, 16, 20, 28, 32)

  Применимые стандарты

  UNC — Унифицированная крупная резьба

  Применимые стандарты
  - FED-STD-h38/2 СТАНДАРТЫ НА ВИНТОВУЮ РЕЗЬБУ ДЛЯ ФЕДЕРАЛЬНЫХ СЛУЖБ РАЗДЕЛ 2 УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА-ФОРМЫ РЕЗЬБЫ UN И UNR
  UNEF0006 900 Extra Fine05 Применимые стандарты
  - ASME B1.1 УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА (ФОРМА РЕЗЬБЫ UN И UNR)
  - FED-STD-h38/2 СТАНДАРТЫ НА РЕЗЬБУ ДЛЯ ФЕДЕРАЛЬНЫХ СЛУЖБ РАЗДЕЛ 2 УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА-UN И UNF РЕЗЬБА
