2.3. Определение твердости по Виккерсу

Метод Виккерса отличается повышенной точностью и пригоден для испытания материалов любой твердости. Здесь в качестве индентера используется правильная четырехгранная алмазная пирамида с углом между гранями 1360, которая вдавливается под нагрузкой Р от 5 до 120 кГ. Мерой твердости является диагональ отпечатка, измеряемая с помощью микроскопа, встроенного в прибор. Схема определения твердости по Виккерсу показана на рис. 1.7.

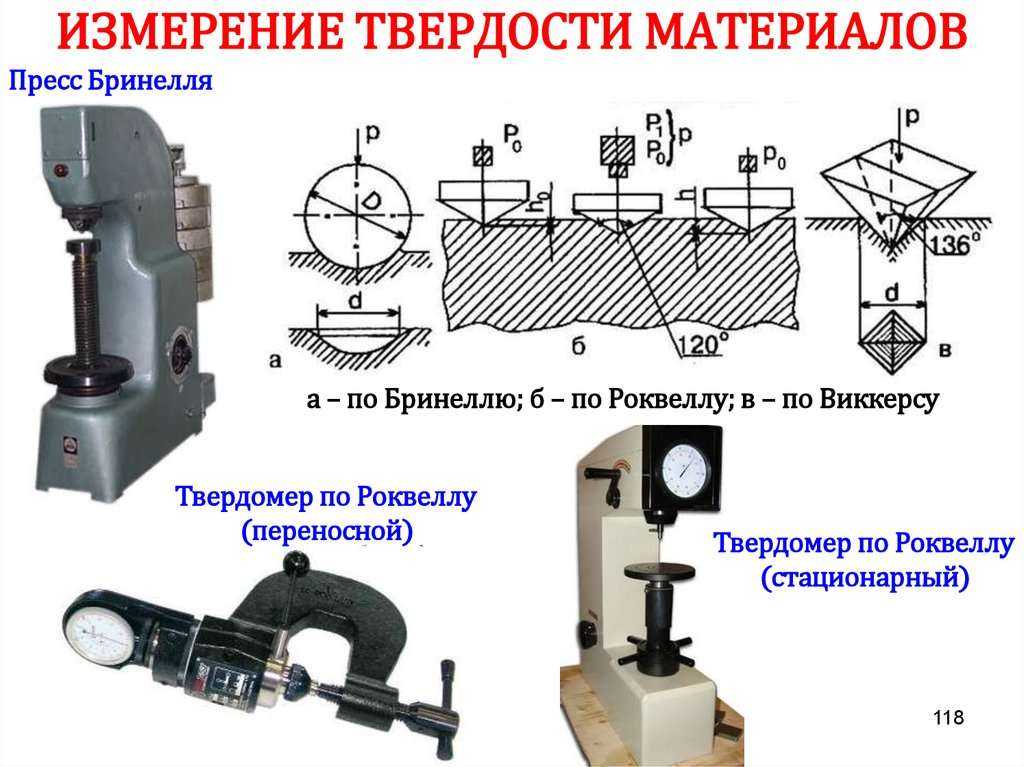

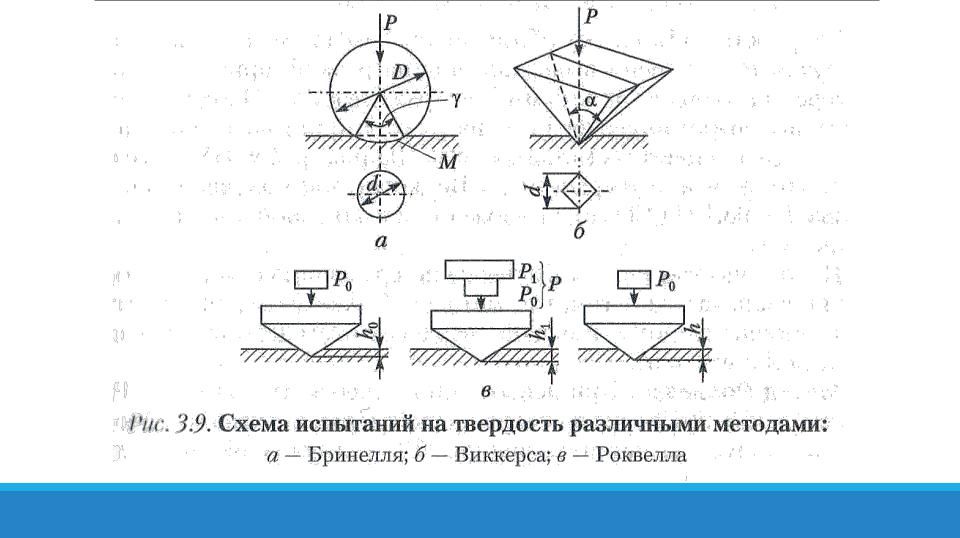

Рис. 1.7. Схема определения твердости по Виккерсу

Твердость по Виккерсу (HV) вычисляется по формуле

гдеF – площадь отпечатка, d – диагональ отпечатка.

При использовании небольших нагрузок (5…20 кГ) получаются микроскопические отпечатки, практически не повреждающие поверхность деталей; кроме того, метод Виккерса широко используется при изучении твердости мелких структурных составляющих и деталей малых размеров.

Проведенные многочисленные эксперименты показали , что по полученному значению НВ можно с допустимой точностью рассчитать основные механические характеристики :

в = 0,345НВ , МПа ;

т = 0,367НВ – 240 ( при НВ больше 1500 ) , МПа;

т =0,2 НВ ( при НВ меньше 1500) ,МПа ;

δ =420 (2 в + т ) 100% ;

Ψ = 68000/НВ + 33 ( при НВ=1750….3000) МПа.

Порядок выполнения работ .

  1. На приборе Бринелля произвести испытания цилиндрических образцов на твердость . Диаметр отпечатков при помощи лупы замерять в двух взаимно перпендикулярных направлениях .

  2. Значение твердости рассчитать по формуле :

НВ= 2Р/{[πD(D-(D²-d²)½]} ,

где Р – нагрузка в Н ; D – диаметр вдавливаемого шарика в мм ; d – средний диаметр отпечатка на образце , мм.

Результаты замеров представить в таблице 1.

Таблица 1 .

Результаты измерения и расчета твердости нв.

Марка

образца

Нагрузка Р в Н

Диаметр

шарика D

в мм

Диаметр отпечатка , в мм

d

Твердость НВ в МПа

1

2

среднее

  1. По эмпирическим формулам рассчитать значения механических характеристик и полученные значения поместить в таблицу 2.

  2. Аналогичным образом выполнить индивидуальное задание .

Таблица 2 .

Механические свойства сплава .

в , МПа

т , МПа

δв %

Ψ в %

  1. Составить отчет о проделанной работе .

Комплект из 4-х мер твердости, по Виккерсу

ВНИМАНИЕ!

С 26.02.2020г. ООО «Завод испытательных приборов» ввёл номерные защитные голограммы для всей приборной продукции.

Голограммы с одним и тем же номером устанавливаются на оборудование, вклеиваются в Журнал регистрации готовой продукции ООО “ЗИП”, а также в паспорт каждого выпускаемого изделия. Товарная марка Tochline, нанесённая на голограмму, зарегистрирована в Федеральной службе по интеллектуальной собственности (РОСПАТЕНТ) №605917.
При получении продукции без голограмм с датой выпуска после 26.02.2020г. продукцию считать контрафактной и обращаться по тел.+7(812) 612-30-03.

Товарный знак, используемый ООО «ЗИП», зарегистрирован в Государственном реестре товарных знаков и знаков обслуживания.
Свидетельство на товарный знак № 756316.
Правообладатель – ООО «Завод испытательных приборов» (ООО «ЗИП»).

Знак соответствия требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) системы менеджмента качества, распространяющейся на производство приборов и инструментов для испытания, выпускаемых предприятием ООО «ЗИП».

Сертификат соответствия № СДС.ФР.СМ.00504.21
Правообладатель – ООО «Завод испытательных приборов» (ООО «ЗИП»).

Метрологическая лаборатория ООО «ЗИП» аккредитована Федеральной службой по аккредитации (Росакредитация) на право осуществлять деятельность по проведению работ и (или) оказанию услуг по поверке средств измерений. Организация ООО «ЗИП» занесена в реестр аккредитованных лиц. Аттестат аккредитации RA.RU.312915
Правообладатель – ООО «Завод испытательных приборов» (ООО «ЗИП»).

Меры твердости эталонные 2-го разряда по ГОСТ 9031 применяются при поверке приборов для измерения твердости по методам Бринелля (МТБ), Виккерса (МТВ), Роквелла (МТР), Супер-Роквелла (МТСР).

Все меры твердости поставляются комплектно.

По специальному заказу возможна поставка мер твердости поштучно.



Свидетельство об утверждении типа СИ РОССТАНДАРТА РОССИИ № 44525.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
МТБ МТВ
Условное обозначение меры твердости Нагрузка, кгс (Н) Размах, % от числа твердости Условное обозначение меры твердости Нагрузка, кгс (Н) Размах, % от числа твердости
(400±50) HB10/3000/10 3000 (29420) 3,0 (450±75) HV5 5 (49,03)
3,0
(200±50) HB10/3000/10 3000 (29420) 3,0 (800±50) HV10 10 (98,07) 3,0
(100±25) HB10/3000/10 1000 (9807) 4,0 (450±75) HV30 30 (294,2) 2,0
      (450±75) HV100 100 (980,7) 2,0
Масса комплекта — 4,5 кг Масса комплекта — 1,25 кг
МТР МТСР
Условное обозначение меры твердости Нагрузка, кгс (Н) Размах, % от числа твердости Условное обозначение меры твердости Нагрузка, кгс (Н) Размах, % от числа твердости
(83±3) HRA 60 (588,4) 0,6 (92±2) HRN15 15 (147,7) 0,6
(90±10) HRB 100 (980,7) 1,2 (80±4) HRN30
30 (294,2)
0,6
(25±5) HRC   1,1 (45±5) HRN30 30 (294,2) 1,1
(45±5) HRC 150 (1471) 0,8 (49±6) HRN45 45 (441,3) 1,1
(65±5) HRC   0,5 (76±6) HRT30 30 (294,2) 1,2

(50±5) HRT30
30 (294,2) 1,8
Масса комплекта — 1,25 кг Масса комплекта — 1,25 кг

Стандартные методы определения твердости металлических материалов по Виккерсу и Кнупу

Лицензионное соглашение ASTM

ВАЖНО – ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM (“ASTM”), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM.

Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2. Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

A. Конкретные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования. Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право на отображение, загрузку и распространение печатных копий Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

B. Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. В частности, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ (“Период подписки”). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения. Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Назначение:
Лицензиат не может назначать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

КОНТРОЛЬ ТВЕРДОСТИ



Это стандартный метод измерения твердости металлов, особенно металлов с чрезвычайно твердой поверхностью: поверхность подвергается стандартному давлению в течение стандартного периода времени с помощью алмаза пирамидальной формы. Диагональ полученного отпечатка измеряют под микроскопом, и значение твердости по Виккерсу считывают из таблицы преобразования.



Твердость по Виккерсу – это мера твердости материала, рассчитанная по размеру отпечатка, полученного под нагрузкой пирамидальным алмазным индентором.



Индентор, используемый в тесте Виккерса, представляет собой пирамиду с квадратным основанием, противоположные стороны которой сходятся в вершине под углом 136º. Алмаз вдавливается в поверхность материала при нагрузках примерно до 120 кгс и с помощью калиброванного микроскопа измеряется размер отпечатка (обычно не более 0,5 мм). Число Виккерса (HV) рассчитывается по следующей формуле:

HV = 1,854(F/D2),



, где F — приложенная нагрузка (измеряется в килограммах-силах), а D2 — площадь вмятины (измеряется в квадратных миллиметрах). Приложенная нагрузка обычно указывается, когда упоминается HV.



Тест Виккерса надежен для измерения твердости металлов, а также используется для керамических материалов. Метод тестирования Виккерса аналогичен тесту Бринелля. Вместо того, чтобы использовать индентор типа стального шарика Бринелля и вычислять полусферическую площадь отпечатка, в машине Виккерса используется пенетратор квадратной формы, но с наконечником на одном углу, поэтому он выглядит как «ромб» игральной карты. Индентор Виккерса представляет собой алмазный конус с квадратным основанием 136 градусов, алмазный материал индентора имеет преимущество перед другими инденторами, поскольку он не деформируется со временем и при использовании. Отпечаток пенетратора Vickers — темный квадрат на светлом фоне. Оттиск Виккерса легче «читается» по размеру площади, чем круговой оттиск по методу Бринелля. Как и тест Бринелля, число Виккерса определяется путем деления нагрузки на площадь поверхности вмятины (H = P/A). Нагрузка варьируется от 1 до 120 килограммов. Для проведения теста Виккерса образец помещают на наковальню с резьбовым основанием. Наковальню поворачивают, поднимая ее за резьбу винта, пока она не приблизится к острию индентора.
