О чем говорят условные обозначения винтов

Если вы решили произвести ремонт мебели, бытовой техники или автомобиля, то в процессе работы можете обнаружить, что нужно приобрести винты. В этом случае, обычно, мы отправляемся в магазин и выбираем необходимый крепеж. Выбирая винты, приходится сталкиваться с их условными обозначениями, которые для непосвященного человека выглядят мало понятным набором цифр, букв и символов. Как разобраться в стандартной маркировке крепежа, чтобы не ошибиться при выборе?

Как выбрать нужный винт по его маркировке?

Несмотря на то, что обозначения большинства метизов выглядят устрашающе, разобраться в обозначениях может каждый. Методика распознания крепежных изделий предельно проста:

• Найдите на упаковке винтов или на самих изделиях маркировку. Она выглядит приблизительно так:


— # 4-40 x .5
— 1 / 4-20 x 5/8
— М3-0,50 × 10

• Первое число всегда обозначает основной, самый главный диаметр метиза. Если речь идет об унифицированных изделиях, то диаметр может обозначаться в дюймах, цифрами от 0 до 10. При этом, наименьший размер будет равен 0, а самый большой – 10. Иногда встречаются и другие цифры, например 12 и 14. Чаще всего эту маркировку имеют винты устаревшего образца. Их применяют при ремонте или восстановлении оборудования солидного возраста. При этом, #14 совсем не подразумевает диаметр 14 дюймов, но величина будет очень близка к этой цифре. Нечетные цифры встречаются на порядок реже четных. Винты с диаметром более #10, обычно маркируются дробями в тех же дюймах. Например, 1/4-20 обозначает 1/4 дюйма.
• Для метрической системы используются обозначения типа М3.5. В этом случае, цифра следующая за М всегда обозначает основной диаметр винта в миллиметрах.
• В том случае, если используются дюймы, то вторая цифра после диаметра информирует о параметрах резьбы. Она обозначает расстояние между соседними нитями и для удобства выражается в количестве витков резьбы на дюйм длины.
  Поэтому, винт 1/4-20 – это изделие с основным диаметром резьбы 1/4 и 20 витками резьбы на дюйм.
• В винтах с метрической маркировкой обозначения имеют следующий вид: M2 x 0.4. Это говорит о том, что винт имеет диаметр 2 мм и шаг резьбы 0,4 мм. Здесь стоит отметить, что шаг не всегда указан на изделии. В этом случае несложно ошибиться, ведь метрические винты могут иметь основную, мелкую и супермелкую резьбу. Если вы не уверены в характеристиках винта, который вам нужно приобрести, то лучше возьмите с собой в магазин старый крепеж, чтобы сравнить изделия визуально.

Системы стандартов

Немного отступив от основной темы статьи, мы обратимся к такому понятию как стандарты. Зная о наличии разных систем, гораздо легче проявлять бдительность при подборе винтов и других крепежных элементов. Наиболее распространенными в мире стандартами, используемыми для обозначения крепежных элементов, являются немецкий DIN (Deutsches Institute für Normung) и японская система промышленных стандартов JIS.

Также существуют и другие системы, такие как отечественный ГОСТ, американский ANSI и европейский EN. Несмотря на то, что стандарты часто идентичны, винт JIS M8 из Страны Восходящего Солнца не обязательно будет являться полным аналогом DIN M8. Такие несоответствия очень часто приводят к ошибкам при выборе, так как пользуясь вполне рациональными выводами, мы ожидаем полного сходства метизов с одинаковыми индексами.

Продолжим далее рассматривать маркировку винтов:

• Длина изделия указывается после знака Х. Эта величина обычно измеряется от нижней части головки, за исключением «потайных» винтов, в которых эта величина замеряется от верхней части.
• Если размеры указаны в дюймах, то в «формуле» 1/4-20 x 3/4 длиной является последняя величина. Путем несложных расчетов можно определить, что длина такого винта – 0,79 дюйма или 19 мм.
• В метрической системе длина винта указана в миллиметрах, например у изделия М3-0,50 × 10, длина 10 мм.

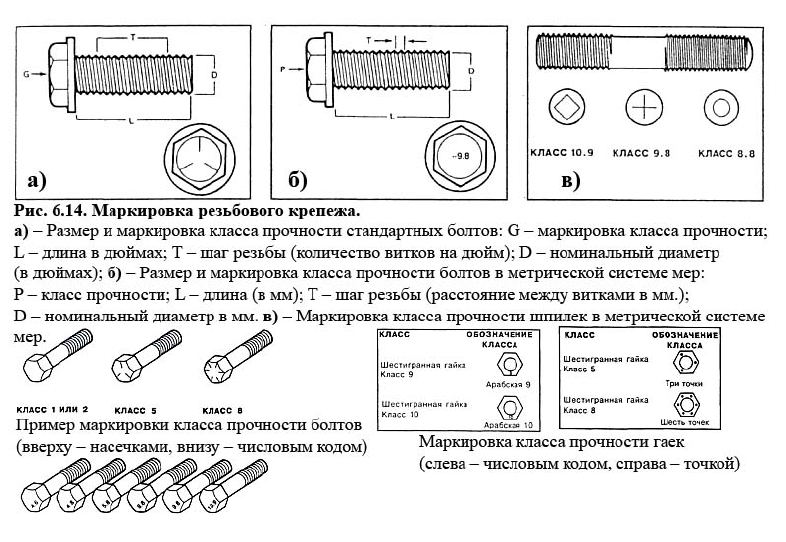

• При выборе винтов для использования в механике, важную роль играет также такая характеристика как класс резьбы. Говоря простыми словами, этот параметр обозначает точность подгонки резьбовых соединений, то есть насколько плотно винт «сидит» в отверстии с резьбой или болт в гайке. Обозначается класс резьбы так: 2А и 2В. В этом случае «А» – это внешняя резьба на винте или болте, а «В» – внутренняя, на гайке или в посадочном отверстии.

Существует и немало других характеристик для винтов, таких как тип головки, используемый материал или вид защитного покрытия. Но эти параметры относятся не к размерам метизов, а к способу монтажа и условиям эксплуатации соединения. В том случае, если вы сомневаетесь в правильности выбора винта или болта для тех или иных целей, лучше обратиться к квалифицированному специалисту. В этом случае будет не лишним взять с собой в магазин крепеж, которому нужно подобрать замену.

Статьи о продукции Обновлено: 27. 11.2020 13:42:11

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

ГОСТ 18787-80 – Винты ступенчатые со шлицем. Конструкция и размеры

ГОСТ 18787-80*

Группа Г22

ОКП 39 6330

Дата введения 1982-01-01

Постановлением Государственного комитета СССР по стандартам от 31 декабря 1980 г. N 6295 срок введения установлен с 01.01.82

Проверен в 1985 г.

ВЗАМЕН ГОСТ 18787-73

* ПЕРЕИЗДАНИЕ (декабрь 1986 г.) с Изменением N 1, утвержденным в декабре 1985 г. (ИУС N 4-86)

1. Конструкция и размеры ступенчатых винтов со шлицем должны соответствовать указанным на чертеже и в таблице.

________________

* Размер для справок.

Размеры в мм

Обозначение винтов	Применяемость		(поле допуска b12)		* (поле допуска 12)
1092-2081		M4	7,1	3,0	От 20 до 60	6	4	10
1092-2082		М6	9,0	4,5	От 20 до 80	8	5	13
1092-2083		M8	12,0	6,2	От 20 до 100	10	6	16
1092-2084		M10	14,0	7,8	От 20 до 125	14	8	22

Продолжение

Размеры в мм

Обозначение винтов	Применяемость								Допустимая нагрузка , Н (кгс) не более	Масса, кг, не более
1092-2081		11	1,6	1,6	1,6	0,5	0,3	0,5	600 (60)	0,028
1092-2082		13	2,0	2,0	2,0			1,0	1500 (150)	0,059
1092-2083		18	2,5	2,5	2,5	1,0	0,5	1,6	2500 (250)	0,102
1092-2084		20		3,0					4000 (400)	0,157

Примечание. Масса подсчитана для наибольшего размера винта .
________________

* Рабочая длина винта выбирается в указанном диапазоне кратной 5 (например, 20 мм, 25 мм …100 мм, 105 мм и т.д.).

Пример условного обозначения винта размерами М10; 95 мм:

Винт 1092-2084/095 ГОСТ 18787-80

(Измененная редакция, Изм. N 1).

2. Материал – сталь марки 45 по ГОСТ 1050-74*.
________________

* Действует ГОСТ 1050-88. – Примечание “КОДЕКС”.

3. Твердость – 34…37 HRC, кроме места, обозначенного на чертеже.

(Измененная редакция, Изм. N 1).

4. Покрытие – Хим. Фос. прм. (обозначение покрытия по ГОСТ 9.306-85).

5. Допуск торцового биения поверхности относительно поверхности – по 8-й степени точности ГОСТ 24643-81.

6. Технические требования – по ГОСТ 18824-80.

7. Маркировать на бирке: условное обозначение винта без наименования и товарный знак предприятия-изготовителя.

М2 и М3, М4 и М5, М6 и М8, М10, М4х10, М5х10 и М6Х10, с квадратным или другим подголовником, М5х20 и М6х20, М6х12 и М6х16

1. Основные размеры
2. Размеры винтов по классам
3. Как выбрать правильный размер?
4. Как определить?

Винт – это метиз для крепления различных деталей, одна часть которого должна иметь резьбу. Винт напоминает шпильку с резьбой, с одной стороны, с другой элемент конструкции для передачи крутящего момента. Винт предназначен для соединения и фиксации различных видов изделий. Кроме того, он может служить осью для вращающихся частей изделия.

Основные размеры

Стандарт представляет собой оценку соответствия, которая определяет технические характеристики продукта, включая прочность, материал изготовления и методы испытаний. Выполнение требований стандарта означает изготовление качественного продукта.

Размеры винтов определяются ГОСТ 1491-80 (идентично международному стандарту ISO 4762:2004). Это означает, что винты изготовлены по нормам технологии производства классов А и В. Типоразмеры по ГОСТу от М1 до М64, но на практике часто встречаются и отличающиеся от стандартов, на рынках можно найти варианты до М100. Если характеристики не соответствуют ГОСТу, необходимо использовать другие международные стандарты: ISO 261, ISO 888, ISO 89.8-1, ИСО 965-2, ИСО 3506-1, ИСО 8839 и ИСО 4759-1.

Размеры шурупов по классам

М3х6 (6х20) – данные метизы используются при работе с любыми металлами и твердыми пластиками. Размер длины винта от 6 до 20 мм. При установке изделий с этой фурнитурой необходимо насверлить резьбу подходящего размера или использовать гайку необходимого диаметра, чтобы улучшить крепление.

М3х10 применяются при сборке и креплении деталей в машиностроении и других отраслях промышленности. Длина застежки 10 мм. Иногда это единственный вариант использования в строительстве.

М4х10, М4х16, М4х20 изготовлены из углеродистой стали, оцинкованы. Длина соответственно 10, 16, 20 мм.

М5х8, М5х10, М5х20 применяются для различных типов зданий (в процессе их сборки и монтажа). Есть возможность крепления с помощью анкера или дюбеля. Детали соединяются с помощью шайбы. Длина застежки 8, 10 и 20 мм соответственно.

M6x10, M6x12, M6x16, M6x20, M6x25, M6x30 – винты длиной 10, 12, 16, 20, 25 и 30 мм. Покупатели довольны универсальностью использования и разнообразием применения. Крепится такой шуруп анкером и дюбелем, либо с помощью шайбы или гайки.

М8х25, как и М8х45 , применяется для установки и крепления различных изделий и деталей, длина метизов 25 и 45 мм соответственно.

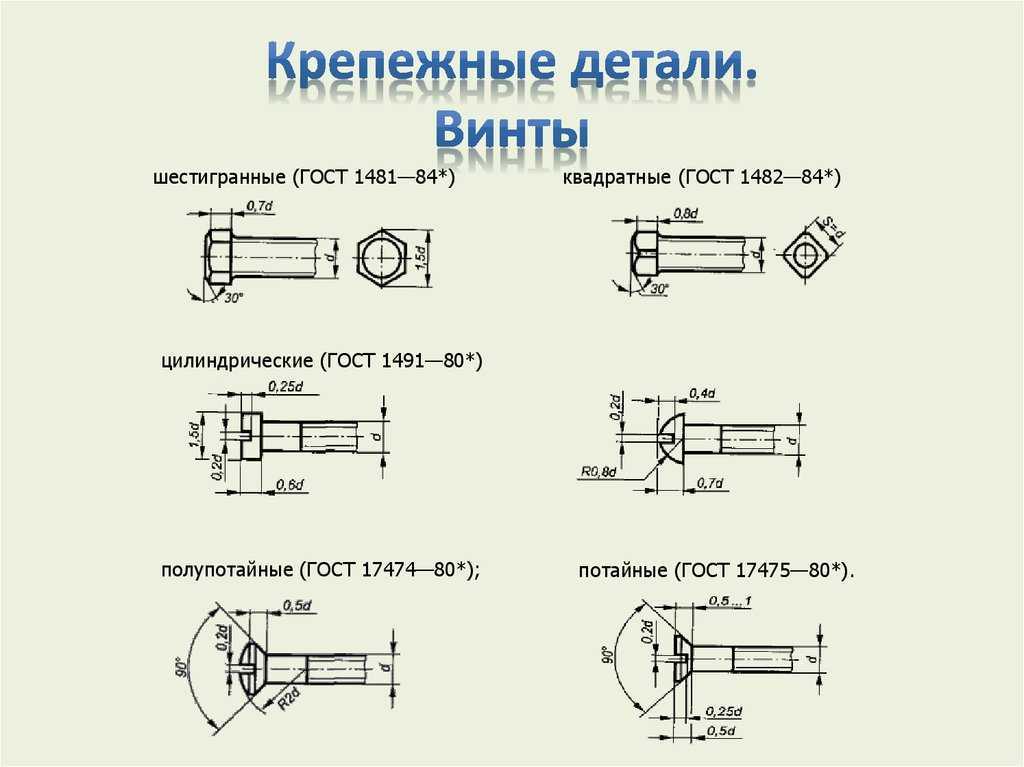

Формы шляпок винтов бывают нескольких видов, и все они изготавливаются по определенным стандартам:

• цилиндр с внутренним шестигранным отверстием регламентируется стандартом № 11738-84;
• полукруглая головка регламентируется стандартом №17473-80;
• полуоткрытый вид головы регламентируется стандартом №17474-80;
• скрытая головка регламентируется стандартом №17475-80;
• квадратный подголовник регламентируется стандартом №1482-84, №1485-84;
• прямой шлиц с гладкой головкой регламентируется стандартами №1476-93, №1477-93, №1478-93, №1479-93.

Эти насадки различаются и по другим критериям. Важным аспектом монтажа и демонтажа крепежа является тип паза. Есть несколько стандартных типов.

1. Прямой паз. Для монтажа и демонтажа этого слота вам понадобится клиновидная отвертка. Если такового нет под рукой, его можно заменить ножом, стамеской или другим подручным инструментом.
2. Слот типа “Торкс”. Это запатентованный тип 6-лучевого или 5-лучевого слота. Имеет диапазон размеров: от 1 до 100 мм.
3. Голова змеиного глаза. Используйте вилочную отвертку для крепления деталей этого типа.
4. Слот Polydrive. Это звездообразный шлиц, используемый в машиностроении и обладающий мощным моментом затяжки.
5. Поперечная выемка. Имеет два вида: первый “Филлипс”, а второй “Посидрив”. Визуально они очень похожи друг на друга, поэтому неспециалист может легко их спутать.
6. Шестигранный слот. Это слот, запатентованный немецкой компанией, имеет шестигранную форму головки.
   В магазинах также можно найти слоты с антивандальным действием.
7. Прорезь представляет собой 12-конечную звезду. Имеет углубление в виде 12 балок с углом при вершине 60 градусов.
8. Антивандальный слот Односторонний. Этот слот используется исключительно для завинчивания и не имеет функции вывинчивания. Для демонтажа следует прибегнуть к долблению или высверливанию винта.
9. Трехкрылый слот. Имеет большой шаг резьбы, похожий на гвоздь с винтовыми канавками и полусферической шляпкой.
10. Бристоль Слот. Оснащен 4 или 6 радиальными утопленными балками. Этот слот используется в винтах из мягкого металла.
11. Квадратный шлиц в головке, называемый сплайном Робинсона. Имеет углубления для вкручивания и выкручивания в форме квадрата.
12. Треугольная прорезь. Как следует из названия, он имеет форму треугольника и используется для предотвращения незаконного проникновения.
13. Высокий крутящий момент. Шлицы этого типа очень хороши для частого откручивания и завинчивания, так как имеют отличный крутящий момент.
14. Крестообразный паз. Имеет два плоских шлица под углом 90 градусов. Они дублируют друг друга на случай, если один из них придет в негодность.
15. Французский слот. Имеет крестообразную ступенчатую форму.
16. JIS B 1012. Этот слот соответствует японским стандартам, часто встречается на японской технике. Он очень похож на шлиц Phillips, но инструмент для завинчивания понадобится оригинальный; он доступен на рынках нашей страны.

Все эти типы винтов изготавливаются из разных марок стали, отличающихся качеством и теплопроводностью.

1. Углеродистая сталь Сплав, содержащий до 99 % железа и до 2 % углерода. Его преимущества: высокое качество и добротность, жесткий верхний и мягкий внутренний слои, простота отделки, долгий срок службы, общедоступность. Метизы имеют свой класс прочности при изготовлении из углеродистой стали: 3,6; 4,6; 4,8; 5,6; 5,8; 6.8.
2. Углеродистая закаленная сталь с добавками. Классы прочности – 8,8; 9,8; 10.9.
3. Легированная закаленная сталь. Класс прочности – 10,9.
4. Винты изготовлены из коррозионностойкой стали. В состав входят хром и никель, причем хрома должно присутствовать более 13%.

Согласно требованиям ГОСТ ISO 3506-1:2006 болты изготавливаются также из различных марок нержавеющей стали.

1. Аустенитная сталь обладает отличной теплопроводностью. Содержит хром и никель. Наиболее распространенная сталь для изготовления метизов для крепления. Обозначается следующим образом: А1, А2, А3, А4, А5.
2. Мартенситная сталь. Марка стали обозначается С1, С3, С4.
3. Ферритная сталь. Обозначается буквой F1.

Винты изготавливаются из различных сплавов дорогих металлов. В основном это винты, которые используются в энергетических условиях, подвержены гравитации, требуют высокой теплопроводности. Винты из этих сплавов легче других типов.

По требованиям ГОСТ 1759.0-87 винты могут изготавливаться из следующих сплавов дорогих металлов:

• сплав № 31 – обозначаемый как АМг5, ПАМг5, контролируемый стандартом № 4784-74;
сплав
• №32 – обозначаемый как Л63, ЛС59-1, контролируемый по стандарту №15527-70;
сплав
• №33 – обозначаемый как латунь Л63 антимагнитная, ЛС59-1 антимагнитная, контролируемая по стандарту №12920-67;
Сплав
• №34 – обозначен как бронза АМц9-2, контролируемый по стандарту №18175-78;
Сплав
• № 35 – обозначается как Д1, Д1П, Д16, Д16П, контролируется стандартом № 4784-74.

Как правильно выбрать размер?

Выбирая нужный винт, потребители часто ошибаются с размером. Считая, что он подойдет, скрепляют им детали и эксплуатируют изделие. Этого делать категорически нельзя.

Неправильно выбранный размер винта приведет к ослаблению резьбы в изделии и, следовательно, к непригодности изделия. Весьма вероятно, что дальнейший ремонт данного изделия будет невозможен.

В магазине вы найдете более сотни шурупов с разными шляпками, одинаковыми типами резьбы, разной длины и диаметра. Эти винты также изготавливаются из разных металлов. В первую очередь нужно определиться, для каких целей будет использоваться шуруп. После этого нужно подумать, какие нагрузки он должен выдерживать и нужна ли ему тепло- и электропроводность. Для изделий, не требующих высокой затяжки, можно использовать полукруглые и цилиндрические головки.

Для крепления деталей мебели используют несколько видов шурупов, в зависимости от места соединения, материала и нагрузки на эту часть изделия. Саморезы для сборки мебели можно использовать тремя способами:

• крепление деталей из ДСП;
• коллекция каркасов для мягкой мебели.
• коллекция изделий из дерева.

Существуют такие типы винтов, которые используются исключительно для крепления определенных предметов. Например, саморезы для крепления полок с замком. Использовать такие разновидности для крепления других изделий не стоит: они могут сломаться и испортить детали.

Конфирмат имеет потайную головку и прорезь для шестигранной и крестовой отверток. За потайной шапкой следует плоская основная часть, которая легко входит в застегивающуюся часть. Размер плоской части напрямую зависит от назначения винта. Например, если ширина ДСП 16 мм, то для ее крепления к другой (той же) детали следует использовать шурупы с гладким участком 16 мм. По ГОСТу это винт диаметром 7 мм и длиной от 50 до 60 мм.

Самые популярные винты с шестигранной головкой. Чтобы вкрутить эти винты, используйте шестигранную биту, которая прилагается к отвертке, или такой наконечник имеет отвертку. Второй инструмент, который можно использовать для завинчивания или отвинчивания шестигранника, — это шестигранный ключ в форме буквы «z» или «l». Крестовые шлицы на винте не позволяют достаточно туго затянуть деталь, что приводит к разрушению ввертного гнезда.

При выборе правильного винта следует обратить внимание на систему крепления деталей. Это может быть фаркоп. Система выглядит так: снаружи – винтовая нарезка, внутри – бочонок-гайка для ввинчивания. При таком соединении винт и гайка располагаются перпендикулярно друг другу. В основном такое крепление используется в мебельной промышленности. Используя винтовую стяжку, производитель добивается прочности и жесткости в месте соединения деталей. Это очень качественный способ крепления, но без навыков его довольно сложно практиковать.

Винт с полукруглой головкой является наиболее распространенным типом крепления. Он всегда используется для соединения корпусных частей мягкой мебели. Существует несколько видов такого оборудования. Отличие между ними в форме головы и крепежных деталей.

Следующий важный момент в определении того, какой винт вам нужен, это материал изготовления. Выше описано, какое сырье можно использовать для изготовления крепежа. Они могут быть без покрытия или оцинкованными. Все эти стандарты регламентируются ГОСТом.

Как определить?

Часто бывает необходимо определить размер и тип шурупа, например, при ремонте старой мебели, бытовой техники или розетки в доме. Когда человек не является профессионалом в этом вопросе, ему будет достаточно сложно это сделать. На первый взгляд это пустяковая задача, и сразу понятно, с чем мы имеем дело.

Кажется, чтобы правильно подобрать винт, достаточно знать длину и диаметр винта. Но это не всегда так.

Чтобы правильно определить размер, следует обратиться к стандартам ГОСТ – там прописаны все параметры, определяющие размер шурупа.

Прежде всего, вам нужен правильный инструмент. Для определения диаметра винта и его длины можно использовать штангенциркуль, микрометр или трафаретную линейку. Если вам нужно узнать размер метрической резьбы, используйте специальный инструмент – шагомер. При отсутствии такого инструмента допускается измерение шага витка штангенциркулем. Но стоит отметить, что точный результат получится только с грубыми нитками. Если он неглубокий, измерьте несколько витков и разделите результат на измеряемую величину.

При определении длины шурупа следует помнить об одном: при измерении шурупа с выступающей головкой измерение должно производиться до основания головки.

Скрытность измеряется по размеру головы.

Расшифровка указателей размеров винтов:

• M – индикатор метрической резьбы;
• D – диаметр;
• Р – обозначение резьбы;
• L – длина.

Для установки или демонтажа изделия, которое крепится винтом, можно использовать гаечный ключ. Имеется 16 типов ключей, соответствующих размеру головки винта. Мастера своего дела подбирают ключ на глаз и почти никогда не ошибаются. Любителю в этом случае придется выбирать ключ методом проб.
