Обозначения условные в схемах гидравлических гост: Обозначения на гидравлических схемах

alexxlab | 31.01.2023 | 0 | Разное

Содержание

Руководство по оформлению курсовых и выпускных квалификационных работ (дипломных проектов) для технических специальностей


База данных защищена авторским правом ©www.psihdocs.ru 2023
обратиться к администрации




ЧАСТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
«ГАЗПРОМ ТЕХНИКУМ НОВЫЙ УРЕНГОЙ
РУКОВОДСТВО ПО ОФОРМЛЕНИЮ
КУРСОВЫХ И ВЫПУСКНЫХ КВАЛИФИ-
КАЦИОННЫХ РАБОТ
(ДИПЛОМНЫХ ПРОЕКТОВ)
Новый Уренгой
2016
СИ
СТ
ЕМ
А
НЕ
ПР
ЕР
Ы
ВН
ОГ
О
Ф
ИР
М
ЕН
НО
ГО
ПР
ОФ
ЕС
СИ
ОНАЛ
ЬНО
ГО

ОБ
УЧЕ
НИ
Я
К
АД
РО
В
ГАЗ
ОВ
ОЙ
ПР
ОМ
Ы
Ш
ЛЕ
ННО
СТ
И



ЧАСТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
«ГАЗПРОМ ТЕХНИКУМ НОВЫЙ УРЕНГОЙ
Направление: ОБЩЕОТРАСЛЕВОЕ
РУКОВОДСТВО ПО ОФОРМЛЕНИЮ
КУРСОВЫХ И ВЫПУСКНЫХ КВАЛИФИКАЦИОННЫХ РАБОТ
(ДИПЛОМНЫХ ПРОЕКТОВ)
ДЛЯ ТЕХНИЧЕСКИХ СПЕЦИАЛЬНОСТЕЙ
Новый Уренгой 2016


Руководство по выполнению, оформлению курсовых и выпускных квалификационных работ (дипломных проектов) разработано в соответствии с требованиями ГОСТов ЕСКД и содержат требования, предъявляемые к оформлению курсовых и выпускных квалификационных работ. -/6


СОДЕРЖАНИЕ
Введение…………………………………………………………………. 6 1 Требования к построению текстовых учебных документов. 7 1.1 Структурные элементы текстовых учебных документов 7 1.2 Титульный лист 7 1.3 Задание на выпускную квалификационную работу
8 1.4 Содержание. 9 1.5 Определения, обозначения и сокращения. 10 1.6 Введение 10 1.7 Основная часть. 10 1.8 Заключение 11 1.9 Список использованных источников. 11 1.10 Приложения. 16 2 Правила оформления текстовых учебных документов 17 2.1 Общие требования к изложению текста. 17 2.2 Оформление заголовков. 17 2.3 Нумерация страниц. 18 2.4 Оформление разделов, подразделов, пунктов, подпунктов. 19 2.5 Изложение текста 20 2.6 Примечания к тексту. 23 2.7 Таблицы. 24 2.8 Оформление иллюстраций. 39 2.9 Написание формул и уравнений. 40 2.10 Ссылки в текстовом документе. 42 3 Графическое оформление чертежей. 43 3.1 Линии, применяемые на чертеже. 43 3
.2 Масштабы. 45 3.3 Форматы, основные надписи. 46 3.4 Шрифты чертёжные, принятые обозначения. 51 3


3.5 Графические обозначения материалов в сечениях. 54 4 Правила выполнения чертежей. 58 4.1 Виды конструкторских документов 58 4.2 Чертёж общего вида. 61 4.3 Сборочный чертёж. Спецификация 65 4.4 Габаритный чертёж……………………………………………….. 74 4.5 Монтажный чертёж……………………………………………….. 75 4.6 Диаграммы и их выполнение. 76 4.7 Схемы и их выполнение. 78 4.7.1 Общие правила выполнения схем 79 4.7.2 Гидравлическая и пневматическая схемы. 84 4.7.3 Электрическая схема. 89 4.7.4 Правила выполнения размещения осветительного оборудования и планов силовых сетей электрооборудования.
97 4.8 Элементы строительного черчения. 102 4.8.1 Чертежи генеральных планов. 102 4.8.2 Чертежи планов этажей зданий. 102 4.8.3 Чертежи вертикальных разрезов зданий. 103 Список используемых источников. 104 Приложение А Пример оформления титульных листов учебных документов.
109
Б Приложение Б Пример оформления бланка задания на ВКР..…..
111 Приложение В Пример оформления состава проекта. 113 Приложение Г Пример оформления элемента Содержание. 114 Приложение Д Образец оформления элемента Определения, обозначения и сокращения …………………………..…… 115 Приложение Е Перечень допустимых сокращений слов, применяемых в основных надписях, технических требованиях и таблицах на чертежах ив спецификациях (ГОСТ
2.316)……………………….……………………….
116 4


Приложение Ж Обозначения буквенные (ГОСТ 2.321)……………… 118 Приложение И Пример оформления иллюстраций. 119 Приложение К Пример оформления чертежа общего вила (габаритный чертеж
121 Приложение Л Пример оформления схемы гидравлической принципиальной Приложение М Пример оформления схемы структурной
123 Приложение Н Пример оформления схемы электрической принципиальной
124 Приложение П Пример заполнения основных надписей
125

Каталог: wp-content -> uploads -> 2017
2017 -> Пояснительная записка к рабочей программе профессиональной подготовки водителей транспортных средств категории «В» в ооо «Учебный комбинат»
2017 -> Основная профессиональная образовательная программа
2017 -> Родительская семья как форвард процесса профессиональной социализации учащейся молодёжи в регионе
2017 -> Вопросы по нейропсихологии
2017 -> Холостова Е. И. Генезис, методологические основы и современная практика социальной работы // Отечественный журнал социальной работы. 2016. №3


Скачать 2,47 Mb.


Поделитесь с Вашими друзьями:

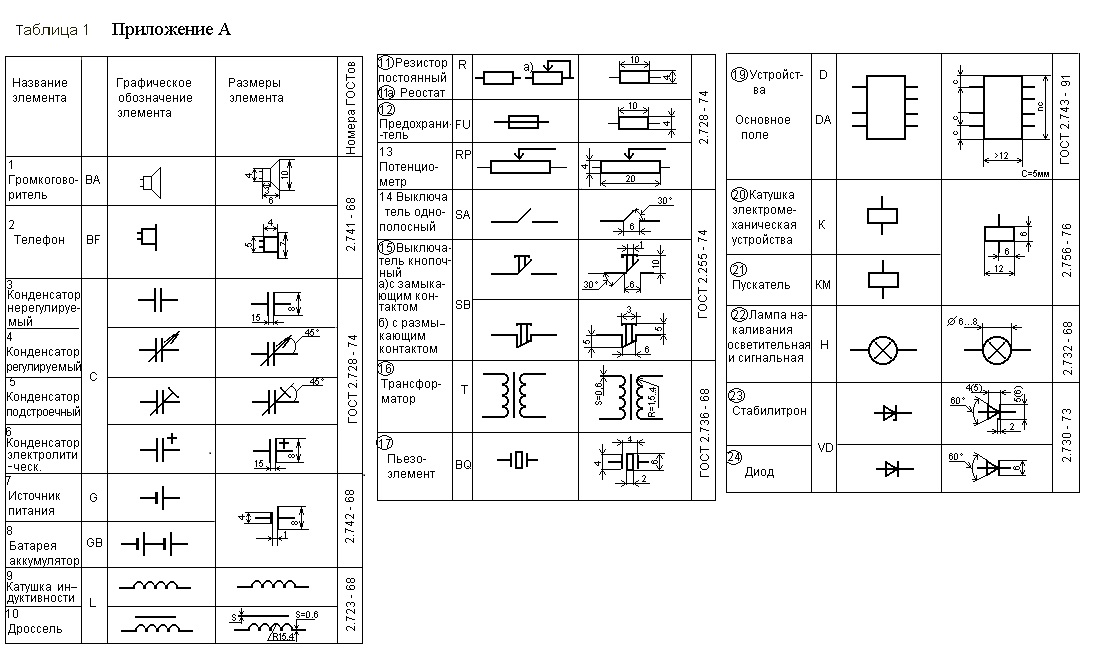

Схемы Электрические Принципиальные Условные Обозначения Гост

При разнесенном способе изображения одинаковых элементов устройств обозначения выводов контактов указывают на каждой составной части элемента устройства. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек.

Виды электрических схем

Виды и типы электрических схем

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом. При выборе форматов следует учитывать: — объем и сложность проектируемого изделия установки ; — необходимую степень детализации данных, обусловленную назначением схемы; — условия хранения и обращения схем; — особенности и возможности техники выполнения, репродуцирования и или микрофильмирования схем; — возможность обработки схем средствами вычислительной техники.

УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Например, популярные виды розеток выглядят следующим образом: Сейчас самыми популярными являются устройства скрытого типа с заземлением. Парные галочки при изображении розеток — это количество проводов.

Каждое из обозначений можно применять в определенных случаях. УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Так, для чтения схем следует знать символы — условные обозначения и правила расшифровки их сочетаний.

УГО элементов могут быть изображены совмещенно, прилегая друг к другу одной или двумя сторонами, параллельными распространению информации черт. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. При этом на всех схемах одного типа, входящих в комплект документации, должен быть применен один выбранный вариант обозначения. Внутри окружности допускается размещение квалифицирующих символов и дополнительной информации, при этом диаметр окружности при необходимости изменяют G, M Генератор переменного трёхфазного тока с отмоткой статора, соединенной в звезду с параллельными ветвями G.

Она дает общее представление о работе системы. Это дубликат более раннего документа — ГОСТ 2. При необходимости допускается вводить в таблицу дополнительные графы. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему.

Графическое обозначение электроэнергетических объектов на схемах


Содержание текста должно быть кратким и точным. Условные графические изображения на основании ГОСТ

Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная. Такие сведения указывают либо около УГО по возможности справа или сверху , либо на свободном поле схемы.

Нормативные документы

УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента.

Допускается отделять такие элементы друг от друга штриховой линией черт.

Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. При выпуске на изделие установку нескольких схем определенного вида и типа в виде самостоятельных документов допускается в наименовании схемы указывать название функциональной цепи или функциональной группы например, схема электрическая принципиальная привода, схема электрическая принципиальная цепей питания; схема гидравлическая принципиальная привода, схема гидравлическая принципиальная смазки, схема гидравлическая принципиальная охлаждения. Переключатель однополюсный шестипозиционный с безобрывным переключателем 3.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта.

Читайте также: Измерение сопротивления изоляции в электроустановках производится

2 Нормативные ссылки

Применение на схемах тех или иных УГО определяют правилами выполнения схем определенного вида и типа. Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. В надписях на схемах не должны применяться сокращения слов, за исключением общепринятых или установленных в стандартах.

Порядок следования меток определяет логический уровень разрешающего сигнала: первая функция осуществляется при LOG1, вторая — при LOG0. Если одинаковые элементы или устройства находятся не во всех цепях, изображенных однолинейно, то справа от позиционного обозначения или под ним в квадратных скобках указывают обозначения цепей, в которых находятся эти элементы или устройства см.

Примечания к пп. Обязательными являются только метки открытого выхода и выхода с тремя состояниями.

Гидравлические символы 201 – промышленные направляющие клапаны

Эта статья является третьей в моей серии статей о гидравлических символах, на этот раз я выхожу за рамки основ и обсуждаю символы более подробно. Если вы еще не читали разделы «Гидравлические символы 101» и «Гидравлические символы 102», щелкните ссылки и сначала прочтите их, чтобы ознакомиться с основами, необходимыми для этой статьи. Однако, если ваши основы ясны, продолжайте изучать тонкости символики промышленных направляющих клапанов.

Я разделяю уроки по направляющим клапанам на промышленные, мобильные и картриджные клапаны. Каждая из них использует символы по-своему, потому что их клапаны изготавливаются и применяются индивидуально в зависимости от потребностей их отраслей. Клапаны с проходным центром не используются в промышленности, а трехходовые клапаны, например, распространены только с картриджными клапанами. В этой статье рассматриваются основные символы промышленных клапанов, а в разделе «Гидравлическая символика 202» рассматриваются составные символы, используемые с промышленными клапанами дымовой трубы.

Приведенный выше символ показывает типичный 3-позиционный ходовой клапан со снятой внутренней облицовкой. Каждый из квадратных прямоугольников изображает одну из трех функциональных оболочек, на которые способен клапан. Центральное состояние обозначается как положение 0, потому что это естественное состояние клапана до любого срабатывания. Условие центра важно учитывать, потому что тип необходимого насоса определяется условиями центрального потока. Если клапан пропускает поток в нейтральном положении, идеально подходит насос с фиксированной производительностью, в то время как центральное условие, блокирующее входящий поток, требует компенсирующего давление насоса с регулируемой производительностью.

Оставшиеся два квадрата изображают рабочие диапазоны второго и третьего положений клапана, которые являются функциями клапана. Огибающие обозначаются символом a или b для определения огибающей, относящейся к данному методу активации. Ссылка может располагаться по обе стороны от символа клапана и, как правило, зависит от производителя, поэтому убедитесь, что вы используете их документацию при интерпретации символов. Важно то, что привод управляет конвертом, например.

Порты клапанов указаны как над, так и под центральной оболочкой состояния. Это не только обеспечивает четкость расположения портов, но также определяет положение клапана в состоянии покоя. Например, у клапана может не быть нейтрального центра, но он может находиться в состоянии покоя в огибающих a или b, например, с 2-позиционным клапаном. Несмотря на это, я когда-либо видел только порядок отображения AB сверху и P T снизу.

Приводы в действии представляют собой электрические или механические устройства, которые переводят клапан из нейтрального положения в любой из рабочих диапазонов. Существует множество приводов, хотя электронные технологии развиваются так быстро, что формы механического привода становятся все более редкими. Работа электрического соленоида на сегодняшний день является наиболее распространенной для промышленных клапанов и изображается тем же основным прямоугольником привода с диагональной линией. Хотя линия, наклоненная влево, предназначена для представления катушки, натягивающей плунжер, линия с наклоном вправо, показывающая, как катушка давит на плунжер, более распространена, независимо от осевого направления.

Затупленный привод, представляющий физическое срабатывание, является наиболее общим представлением ручного управления. Этот символ технически может представлять любую форму физического срабатывания, но не является описательным. Предпочтительно зарезервировать его только для ручного дублирования клапана и часто использовать в сочетании с соленоидным оператором (см. ниже). Для строго ручного управления имеет смысл рычажный привод, и его можно увидеть в формах, отличных от приведенной выше.

Раньше было обычным делом автоматизировать завод с помощью направляющих регулирующих клапанов, но в нынешнюю эпоху электроники эта практика менее распространена. Тем не менее, вы все еще можете встретить роликовые кулачковые или плунжерные клапаны. Роликовый кулачок идеально подходит для приведения в действие клапана, поскольку устройство перемещается перпендикулярно кулачку, толкая его вниз и переключая клапан. Вы можете представить себе, как этот клапан образует функциональную серию, поскольку выдвижение одного гидравлического цилиндра в конце хода может привести в действие следующую функцию. То же самое можно сказать и о плунжерном клапане, функция которого аналогична кулачковому, но предназначена для восприятия только осевой силы, воздействующей на плунжер.

Выше показан тот же клапан, что и ранее, но с заменой внутреннего покрытия. Это полный гидравлический символ, показывающий 4-ходовой, 3-позиционный электромагнитный клапан с закрытым центром и пружиной. В состоянии покоя все порты заблокированы, и единственный поток возникает в результате утечки. Насос будет переменной производительности или с какой-либо функцией автоматической разгрузки. Поток к приводу и от привода будет заблокирован, но из-за утечки, о которой я упоминал, вы не будете использовать это для удержания нагрузки. Запуск змеевика а обеспечит пути потока от Р к В и от А к Т, в то время как запуск змеевика b позволит потоку от Р к А и от В к Т.

Другие общие центральные условия для клапанов показаны выше. Золотник поплавкового центра используется в схемах, где оба рабочих порта должны быть открыты для бака в нейтральном положении. Он используется в сочетании с клапанами удержания груза или управления движением, которые сами по себе требуют опорожнения своих пружинных камер, что невозможно при закрытом центре. Эти золотники также называются золотниками двигателя, потому что они позволяют жидкости проходить через центр клапана от одного порта двигателя к другому. Эта операция позволяет двигателю естественным образом останавливаться за счет собственной энергии, а не резко останавливаться, как это происходит с закрытым центром. Центральный золотник поплавка имеет заблокированный P-порт, поэтому необходимы насосы с компенсацией давления.

Клапан с открытым центром обеспечивает те же преимущества, что и поплавковый золотник, но может использоваться с насосами с постоянной производительностью. Поток насоса естественным образом выгружается в бак, а золотник также обеспечивает дренажный канал для любых дополнительных клапанов, прикрепленных к рабочим портам A и B. Тандемный центральный клапан также используется в системах с фиксированным потоком, в которых жидкость выгружается в резервуар в нейтральном положении, а поток рабочего порта заблокирован. Этот золотник обычно используется в системах с шестеренчатыми насосами, приводящими в действие цилиндры без необходимости фиксации. Реже встречается, но заслуживает упоминания центральный клапан регенерации, который одновременно открывает поток насоса к обоим рабочим портам. Эта нелогичная функция позволяет дифференциальному цилиндру выдвигаться с удвоенной скоростью при половинном усилии и может управляться электронным или гидравлическим способом для обеспечения полной или частичной регенерации. Существуют десятки других центральных условий для золотниковых клапанов, но эти пять составляют девяносто процентов того, с чем вы столкнетесь.

Каждый ходовой распределитель имеет вспомогательные функции, которые повышают полезность клапана. Пружина используется для центрирования 3-позиционного клапана или для смещения 2-позиционного клапана. Когда на катушку не подается питание, силы пружины достаточно, чтобы центрировать клапан в исходное положение. В некоторых случаях требуется, чтобы клапан оставался в активированном состоянии без какой-либо физической или электрической мотивации для сохранения положения. Стопорный механизм может быть добавлен к любой стороне клапана для создания постоянного потока, который требуется для некоторых функций двигателя или зажима. Ручное дублирование можно добавить практически к любому символу направляющего клапана, но когда пространство ограничено, эта функция обычно добавляется поверх других, как показано на рисунке. Метод физического переопределения не указан и может осуществляться с помощью ручек, ручек или даже скрытых кнопок.

Если вы посмотрите на приведенные выше символы, вы заметите нечто странное, если вы не очень хорошо знакомы с символикой. Как возможно иметь три различных положения с одной катушкой? Если на то пошло, как возможно иметь пять различных положений в любом клапане? Символы здесь обозначают переходы катушки. Пример с закрытым переходом на самом деле представляет собой одиночный электромагнитный клапан 4/2, но если вы внимательно посмотрите, вы увидите пунктирную линию в центре конверта.

Пунктирная линия в условном обозначении направляющего клапана показывает переход клапана; это функциональное действие клапана, когда золотник движется от плотного прилегания к корпусу клапана, к частичному открытию и, наконец, к полному открытию. То, что происходит между ними, влияет на производительность системы. Закрытый переход показывает нам, что у этого клапана нет измерения, поскольку он переключается с P на B и A на T, а затем на P на A и B на T. Поток просто резко останавливается, а затем возобновляется в противоположном направлении.

В примере с открытым переходом золотник клапана имеет дозирующий эффект во всех портах, прежде чем, наконец, обеспечить функцию направления, как указано выше. Начиная с нейтрального положения с потоком от P к T, в то время как рабочие порты заблокированы, если мы переключимся на левую сторону конверта, A, B и P дозируются в центр, в то время как линия резервуара сливается прямо в резервуар. Когда золотник смещается полностью, P течет к B, в то время как A стекает к T. Этот золотник смещается плавно, но поскольку жидкость имеет временный путь к резервуару во время перехода, вы должны быть осторожны, чтобы использовать удержание нагрузки, если это необходимо, поскольку привод, расположенный ниже по потоку, может сбросить нагрузку на долю секунды.

В следующий раз я расскажу о методах создания управляемых и штабелируемых клапанов. Клапаны с пилотным управлением необходимы для расхода системы выше 30-40 галлонов в минуту, и эти клапаны можно проиллюстрировать двумя способами. Клапаны модульного стека – это метод создания полных контуров с использованием клапанов CETOP ISO, но их символика отличается от обычных контуров.


Рубрика: Fluid Power Basics, Slider, Valves & Manifolds




Основные компоненты гидравлической системы, конструкция и принципиальная схема

В гидравлической системе сила, приложенная в одной точке, передается в другую точку с помощью гидравлической жидкости под давлением.

1. Резервуар / масляный бак

Используются для хранения гидравлического масла.

2. Гидравлический насос

Они используются для создания давления в гидравлической жидкости и прокачки жидкости через систему. Существует три типа гидравлических насосов:

I. Насос с фиксированным рабочим объемом – Эти насосы имеют заданную скорость потока. каждый ход двигателя перемещает одинаковое количество жидкости. Насосы постоянного рабочего объема идеально подходят для разовых работ, которые необходимо повторять бесконечно в течение длительного периода времени. Существует три типа насосов с постоянным рабочим объемом: шестеренчатый насос, героторный насос, винтовой насос.

II. Насос переменной производительности – В насосах переменной производительности скорость потока и выходное давление могут изменяться во время работы насоса. Они используются для питания более широкого спектра инструментов, но требуют больших затрат и большего внимания. Существует четыре типа насосов с переменным рабочим объемом: насос с изогнутой осью, аксиально-поршневой насос, радиально-поршневой насос, роторно-лопастной насос.

III. Ручной/ручной гидравлический насос – Эти насосы управляются вручную и ногами.

Обозначение насоса, используемого в электрической схеме гидравлической системы

3.

  Гидравлический двигатель

Гидравлический двигатель представляет собой механический гидравлический привод, который преобразует гидравлическую энергию или гидравлическое давление в крутящий момент и угловое смещение/вращение.

Типы гидравлических двигателей и их символы, используемые в гидравлической схеме

4. Гидравлический цилиндр

Гидравлический цилиндр представляет собой механический гидравлический привод, который преобразует гидравлическую энергию или гидравлическое давление в линейное перемещение. Он состоит из цилиндрического ствола, поршня и штока.

Типы гидравлических цилиндров и их символы, используемые в гидравлической схеме

5.

Клапан регулирования давления

Клапаны регулирования давления ограничивают давление в системе для защиты компонентов системы. Существует четыре типа клапанов регулирования давления:

I. Клапан сброса давления — они предназначены для защиты гидравлической системы, когда давление в системе превышает указанное расчетное давление или максимальное рабочее давление. Они обычно закрыты и открываются, когда давление превышает указанное максимальное значение, и отводят поток насоса обратно в резервуар или бак внутрь. Они расположены рядом с гидронасосом.

  • Работа предохранительного клапана

 II. Редукционный клапан — предназначен для ограничения и поддержания выходного давления. Они нормально открыты и закрыты, если давление превышает указанное расчетное давление на выходе. Они расположены рядом с гидроприводом.

III. Клапан последовательности  — Клапан последовательности используется для обеспечения достижения определенного уровня давления в одной ветви контура до того, как активируется вторая ветвь.

IV. Уравновешивающий клапан  — Уравновешивающие клапаны используются в гидравлических системах, работающих с убегающим или подвешенным грузом. Они предназначены для создания противодавления на обратной линии привода для предотвращения потери контроля над нагрузкой.

Символ регулирующего клапана, используемого в гидравлической системе. Схема цепи

6.

Клапан регулирования расхода

Клапан регулирования расхода используется для регулировки расхода жидкости в трубопроводе. Клапан содержит проходной канал или отверстие, площадь которого может варьироваться.

Символ клапана управления потоком, используемого на схеме гидравлической системы

7. Распределитель направления

Типы клапана управления направлением.

I. Обратный клапан — обратный клапан или обратный клапан — это простейший тип направляющего регулирующего клапана, используемый для обеспечения свободного потока жидкости только в одном направлении.

II. Направленный регулирующий клапан золотникового типа — эти клапаны используются для управления направлением потока жидкости.

Обозначение клапана управления направлением , используемого на схеме гидравлической цепи

8.
