Обозначения подшипников (дополнительные)

Главная  ⁄  Техническая информация  ⁄  Обозначение подшипников  ⁄  Обозначения подшипников (дополнительные)

   Дополнительные условные обозначения, проставляемые справа от основных, отражают материал деталей подшипников, конструктивные изменения, специальные покрытия, шероховатость поверхностей и др. Для нормальной работоспособности машин и механизмов при повышенных температурах в агрессивных средах и в других условиях подшипники одних и тех же типоразмеров изготавливают по специальным требованиям из специальных материалов или с некоторым изменением внутренней конструкции. Чтобы отличить такие подшипники от стандартных, к основному условному обозначению подшипника добавляют справа дополнительные знаки в виде букв русского алфавита и цифр. Полное условное обозначение с дополнительными знаками необходимо указывать во всей технической документации.

   В табл.1 приведены дополнительные обозначения с расшифровкой их значений. Для роликовых цилиндрических подшипников буква К обозначает железный штампованный сепаратор.

Буква М обозначает, что роликоподшипник имеет модифицированный контакт, например, образующая ролика имеет некоторую кривизну, чтобы избежать краевой эффект.

   При изготовлении подшипников из сталей ШХ15 и ШХ15СГ их кольца подвергают отпуску.





Дополнительные обозначения	Температура отпуска колец, °С
Т	200
Т1	225
Т2	250
Т3	300
Т4	350
Т5	410



Табл.1. Дополнительные знаки, проставляемые справа от основных условных обозначений подшипника



Значения дополнительных знаков	Дополнительные знаки при исполнениях
	Первом	Последующих
Подшипники повышенной грузоподъемности	А
Сепаратор массивный из безоловянистой бронзы	Б	Б1, Б2, Б3 . ..
Сепаратор массивный из черных металлов	Г	Г1, Г2, Г3 …
Сепаратор из аллюминевого сплава	Д	Д1, Д2, Д3 …
Сепаратор из пластичного материала (полимеры, текстолит и др.)	Е	Е1, Е2, Е3 …
Сепаратор из латуни	Л	Л1, Л2, Л3 …
Конструктивные изменения деталей подшипников	К	К1, К2, К3 …
Детали подшипников из теплоустойчивой стали	Р	Р1, Р2, Р3 …
Подшипники закрытого типа при заполнении смазочным материалом:	С
ОКБ-122-7	С1
ЦИАТИМ-221	С2
ВНИИНП-210	С3
ЦИАТИМ-221С	С4
ЦИАТИМ-202	С5
ПФМС-4С	С6
ВНИИНП-271	С7
ВНИИНП-235	С8
ЛЗ-31	С9
N158	C10
ВНИИНП-262	С11
ВНИИНП-260 С12	С12
ВНИИНП-281	С13
ФИОЛ-2У	С14
ВНИИНП-207	С15
ВНИИНП-246	С16
ЛИТОЛ-24	С17
ВНИИНП-233	С18
ВНИИНП-286	С19
ВНИИНП-274	С20
ЭРА	С21
СВЭМ (ВНИИНП-288)	С22
ШРУС-4	С23
СЭДА	С24
ИНДА	С25
АДС-3	С26
ФАНОЛ	С27
ШЕВРОН	С28
Специальные требования к температуре отпуска деталей, твердости и механическим свойствам	Т	Т1, Т2, Т3 . ..
Дополнительные технические требования к шероховатости поверхностей деталей, радиальному и осевому зазорам, покрытиям и др.	У	У1, У2, У3 …
Кольца и тела качения или только кольца, в том числе одно кольцо из цементируемой стали	Х	Х1, Х2, Х3 …
Специальные требования к подшипнику по уровню шума	Ш	Ш1, Ш2, Ш3 …
Детали подшипников из стали ШХ15 со специальными присадками (ванадий, кобальт и др.)	Э	Э1, Э2, Э3 …
Все детали подшипников или часть деталей из коррозионно-стойкой стали	Ю	Ю1, Ю2, Ю3 …
Детали подшипника (кольца, тела качения), изготовленные из редко применяемых материалов (твердых сплавов, стекла, керамики и др.)	Я	Я1, Я2, Я3 . ..
Детали подшипников из вакуумированной стали	W	W1, W2, W3 …
Модифицированный контакт	М

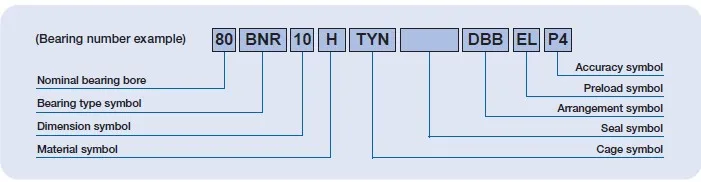

Структура условных обозначений

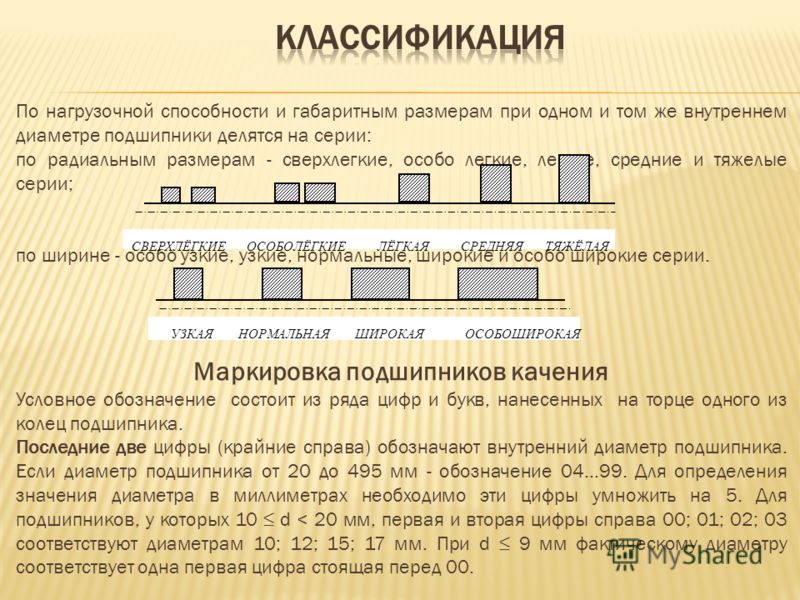

Маркировка деталей – это условные обозначения, которыми характеризуются внутренний диаметр, серия подшипников, тип, конструктивная особенность, класс точности подшипника. По маркировке деталей можно получить полную информацию, которая содержится в обозначениях буквенных и цифрах.

Все эти значения являются важными, особенно если речь идет о промышленном производстве и оборудовании, где непосредственно используются подшипники.

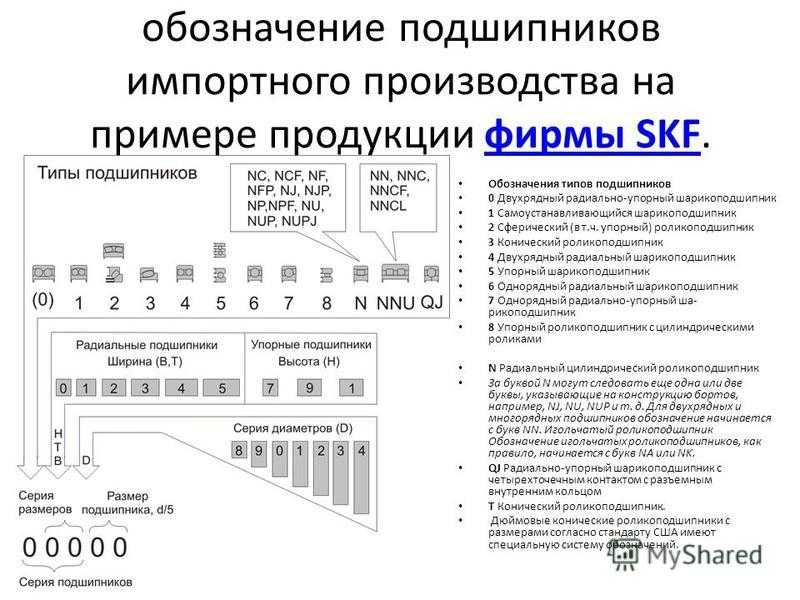

Сегодня существует две системы маркировки подшипников – международная ISO и отечественная ГОСТ.

На открытых подшипниках маркировка выполняется с одной стороны на любом кольце (внутреннем или наружном). Маркировка подшипников закрытого типа выполняется на защитных элементах: на уплотнеии или на защитной шайбе. На подшипниках не маркируется уровень качества, условное обозначение смазочного материала, материал и конструкция сепаратора.

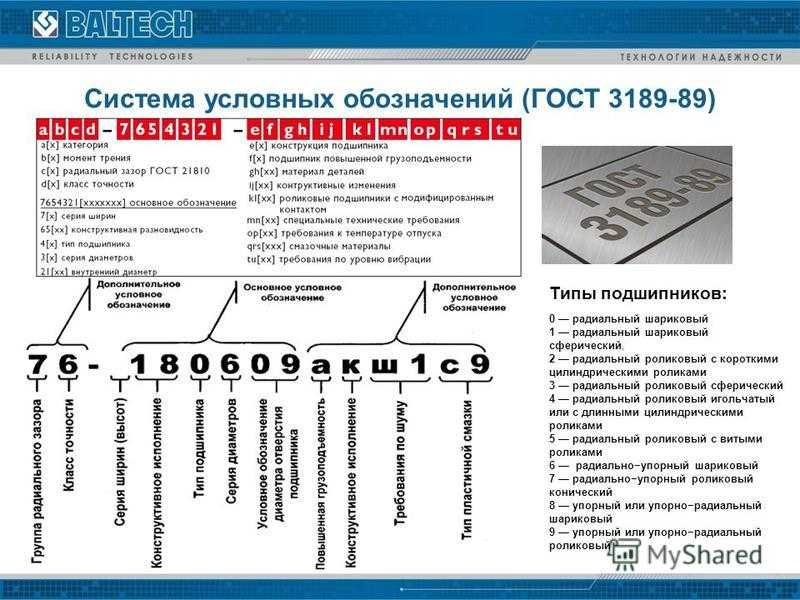

Здесь мы рассмотрим структуру условного обозначения (маркировки) по ГОСТу.

Структура полного условного обозначения подшипников (ПУО)

• Обозначения
• ОУО
• ДУОП

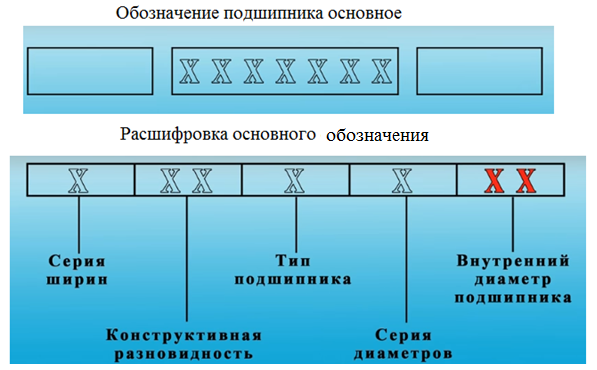

Полное условное обозначение (ПУО) состоит из двух дополнительных (ДУОЛ и ДУОП) и основного (ОУО).

ДУОЛ – обозначение слева – это показатели качества подшипника. Это момент трения, точность, категория подшипника, величина зазора. Может содержать в себе цифры, буквы русского и латинского алфавита.

ОУО – полностью состоит из цифр, характеризующие особенности конструкции и самое главное – это тип и размеры подшипников.

ДУОП – это характеристика материала подшипника, марка смазки и ряд спец. требований. Часто этот дополнительный блок в маркировке подшипников разделяют пробелом.

Если диаметр отверстия подшипника не совпадает с нормальными диаметрами, приведенными выше, то он обозначается по ближайшему нормальному диаметру, при этом на третьем месте ставится цифра 9. Для всех подшипников с внутренними диаметрами до 9 мм включительно первая цифра условного обозначения указывает фактический размер внутреннего диаметра подшипника в мм.

Код серии наружных диаметров. Серии диаметров кодируются одной цифрой, которая указывает, какие ряды наружных диаметров могут иметь подшипники при определенном внутреннем диаметре. ГОСТ 3478-79 предусмотрены следующие серии диаметров:

0 – нулевая; 5 – легкая широкая;

7 – сверх легкая; 3 – средняя;

8 – сверх легкая; 6 – средняя широкая;

9 – особолегкая; 4 – тяжелая;

2 – легкая; 5(для серии высот 9) – тяжелая.

Код типа подшипника.

ГОСТ 520-89 устанавливает следующие классы точности подшипников качения, перечисляя их в порядке возрастания точности слева направо:

8; 7; 0; 6; 5; 4; 2; Т – для шариковых и роликовых радиальных и шариковых радиально-упорных подшипников;

8; 7; 0; 6; 5; 4; 2 – для упорных и упорно-радиальных подшипников;

8; 7; 0; 6Х; 6; 5; 4; 2 – для роликовых конических подшипников.

Типы подшипников	Код серии наружных диаметров
	0	8	9	1	7	2	(5)	3	(6)	4	5
– Шариковые радиальные и радиально-упорные;      – роликовые радиальные (типы 0; 6; 2)	1	7	7	7	7	8	0	8	0	0
	3	1	1	0	1	0		0		2
		2	2	2	2	1		1
		3	3	3	3	3		3
		4	4	4	4	4
		5	5	5
		6	6	6
– Роликовые конические (тип 7) однорядные			2	2	3	0	0	0	0
			3	3		3		1
– Шариковые и роликовые упорные и упорно-радиальные (типы 8; 9) однорядные	7		7	7		7		7		7	9
			9	9		9		9		9
			1	0		0		0		0
– Шариковые и роликовые упорные и упорно-радиальные двойные						0		0		0

                                      Группы радиальных зазоров у различных типов подшипников

Обозначение группы зазора	Обозначение типов подшипников
– 6, нормальная, 7, 8, 9  – 2, нормальная, 3, 4	Шариковые радиальные однорядные без канавок для вставления шариков, с отверстием:  – цилиндрическим;  – коническим.
[в скобках приведены обозначения групп контрольных радиальных зазоров по РТМ 37.006.309-80]
– 2, нормальная, 3, 4, 5  – 2, нормальная, 3, 4, 5	Шариковые радиальные сферические двухрядные, с отверстием:  – цилиндрическим;  – коническим.
– 1, 6, 2, 3, 4  – 0,5 , нормальная, 7, 8, 9	– Роликовые радиальные с короткими цилиндрическими роликами, с цилиндрическим отверстием;  – роликовые радиальные игольчатые с сепаратором:                         – с взаимозаменяемыми деталями;                         – с не взаимозаменяемыми деталями.
Примечание: игольчатые радиальные роликовые подшипники, с сепаратором, групп зазоров «0» и «9» изготавливать не допускается
– 2, 1, 3, 4  – 0,5 , 6, 7, 8, 9	Роликовые радиальные с короткими цилиндрическими роликами с коническим отверстием:  – с взаимозаменяемыми деталями;  – с не взаимозаменяемыми деталями.
Примечание: группа зазора «0» в условном обозначении подшипника не проставляется
– Нормальная, 2	Роликовые радиальные игольчатые без сепаратора
– 2, нормальная, 3, 4, 5  – 1, 2, нормальная, 3, 4, 5	Роликовые радиальные сферические однорядные с отверстием:  – цилиндрическим;  – коническим.
– 1, 2, нормальная, 3, 4, 5  – 1, 2, нормальная, 3, 4, 5	Роликовые радиальные сферические двухрядные с отверстием:  – цилиндрическим;  – коническим.
– 2, нормальная, 3, 4  – 2, нормальная, 3	Шариковые радиально-упорные двухрядные:  – с неразъемным внутренним кольцом;  – с разъемным внутренним кольцом.

Структура ДУОП подшипников

• 1- повышенная грузоподъемность
• 2- конструкция
• 3- материалы, отличные от обычных
• 4- конструктивные изменения
• 5- модифицированный контакт
• 6- специальные технические требования
• 7- температура отпуска
• 8- марка пластичной смазки
• 9- уровень вибрации
• 10-особые отличия

Условные знаки ДУОП подшипников, кольца и тела качения которых изготовлены из необычных подшипниковых сталей

Знак условного обозначения при первом исполнении	Знаки условных обозначений при последующих исполнениях	Обозначаемый показатель
И	И1, И2, И3 …	Изменение ТУ на поставку комплектующих деталей или исходных материалов
Н	Н1, Н2, Н3 …	Детали из теплостойкой стали
Р	Р1, Р2, Р3 …	Детали из теплоустойчивой стали
Х	Х1, Х2, Х3 …	Кольца и тела качения или только кольца (одно кольцо) из цементируемой стали
Э	Э1, Э2, Э3 …	Детали из стали ШХ-15 со специальными присадками (ванадий, кобальт, молибден и др. )
Ю	Ю1, Ю2, Ю3 …	Все детали или часть деталей из нержавеющей стали
Я	Я1, Я2, Я3 …	Детали (кольца, тела качения) из редко применяемых материалов (керамика, стекло и др.)
W	W1, W2, W3	Детали из вакуумированной стали

Условные знаки ДУОП подшипников, сепараторы которых изготовлены не из обычных сталей

Знак условного обозначения при первом исполнении	Знаки условных обозначений при последующих исполнениях	Обозначаемый показатель
Б	Б1, Б2, Б3 …	Сепаратор из бронзы
Г	Г1, Г2, Г3 …	Сепаратор массивный из черных металлов (чугун, сталь, ферромагнитные сплавы и др.)
Д	Д1, Д2, Д3 …	Сепаратор из алюминиевых сплавов (дюралюминий и др. )
Е	Е1, Е2, Е3 …	Сепаратор из пластических материалов (полиамид, текстолит и др.)
Л	Л1, Л2, Л3 …	Сепаратор из латуни

Значение знака конструктивных изменений у различных типов подшипников

Обозначение показателя	Тип подшипника	Значение показателя
К, К1, К2 …	Радиальные роликовые с короткими цилиндрическими роликами	Штампованный сепаратор из черных металлов
К	а/Радиально-упорные шариковые высших классов точности (шпиндельные)	«Замок»(скос) на внутреннем кольце плюс массивный сепаратор из текстолита
	б/Радиальные роликовые с короткими цилиндрическими роликами двухрядные с цилиндрическим или коническим отверстием	Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки
К5	а/Радиальные шариковые	Повышенная грузоподъемность
	б/Радиальные роликовые со сферическими роликами двухрядные	Сепаратор, базируемый по наружному кольцу
К6	Радиально-упорные шариковыевысших классов точности (шпиндельные)	«Замок»(скос) на внутреннем кольце, угол контакта – 15 плюс массивный сепаратор из текстолита
К7	а/Радиально-упорные шариковые высших классов точности (шпиндельные) б/Радиальные шариковые однорядные со сферической наружной поверхностью	«Замок»(скос) на внутреннем кольце, угол контакта – 12 плюс массивный сепаратор из текстолита Двусторонние уплотнения плюс стопорный штифт
К10	Радиальные шариковые однорядные со сферической наружной поверхностью	Улучшенная конструкция уплотнений плюс стопорный штифт
К11	Радиально-упорные шариковые	Штампованный сепаратор

Требования к температуре отпуска деталей подшипников, изготовленных из сталей марки ШХ-15 или аналогичных

Код обозначения температуры отпуска	Номинальная температура отпуска, С	Предельная рабочая температура подшипника, С	Коэффициент остаточной долговечности
–	150	120	1,0/ 1,00 /1,00
Т	200	160	0,9/ 0,90 / 0,90
Т1	225	180	Н. д./ Н.д. / 0,85
Т2	250	200	0,7/ 0,75 / 0,80
Т3	300	250	0,5/ 0,60 / 0,71
Т4	350	300	0,3/ Н.д. / 0,60
Т5	400	350	0,2/ Н.д. / Н.д.
Т6	450	390	Н.д./Н.д./Н.д.

Условные обозначения марок пластических смазок

Код обозначения марки пластической смазки	Марка смазочного материала	Код обозначения марки пластической смазки	Марка смазочного материала
–	ЦИАТИМ-201	С18	ВНИИНП-233
С1	ОКБ-122-7	С20	ВНИИНП-274
С2	ЦИАТИМ-221	С21	ЭРА
С3	ВНИИНП-210	С22	СВЭМ
С4	ЦИАТИМ-221С	С23	ШРУС-4
С5	ЦИАТИМ-202	С24	СЭДА
С6	ПФМС-4С	С25	ИНДА
С7	ВНИИНП-221	С26	ЛДС-3
С8	ВНИИНП-235	С27	ФАНОЛ
С9	ЛЗ-31	С28	CHEVRONSRI-2
С10	№ 158	С29	РОБОТЕМП
С11	СИОЛ	С30	ЮНОЛА
С12	ВНИИНП-260	С31	ЛИТИН-2
С13	ВНИИНП-281	С32	№ 158М
С14	ФИОЛ-2У	С33	ФИОЛ-2МР
С15	ВНИИНП-207	С34	ШРУС-4М
С16	ВНИИНП-246	С35	BERUTOXFE18 EP
С17	ЛИТОЛ-24	С36	ВН-14
