Клапан электромагнитный, игольчатый, регулирующий на заказ

Статьи

Водопроводные задвижки, на первый взгляд, очень просты, однако, их конструкцию …

Шаровые краны – одна из разновидностей запорной арматуры, содержащая в своей …

Запорный вентиль может использоваться в трубопроводах различных видов, на …

Обратный клапан – устройство, используемое в трубопроводе для того, чтобы не …

Фитинги, если рассматривать данное изделие в общем понимании, представляют собой …

Сталь — один из самых распространённых сплавов, известных человечеству. …

Шаровые краны очень широко распространены на рынке оборудования для монтажа …

Шаровые краны ввиду своей герметичности, надёжности, простоты конструкции и . ..

Запорная арматура используется во всех системах, где подразумевается наличие …

Те, кто хотя бы раз имел дело с монтажом инженерных систем, безусловно, знают, что …

В «ЛидерСнабВоронеж» вы можете приобрести не только качественный обратный клапан, но также заказать соленоидный (электромагнитный), игольчатый и регулирующий клапаны. Об особенностях каждого из них расскажем далее.

Клапаны регулирующие и запорно-регулирующие

15кч888р

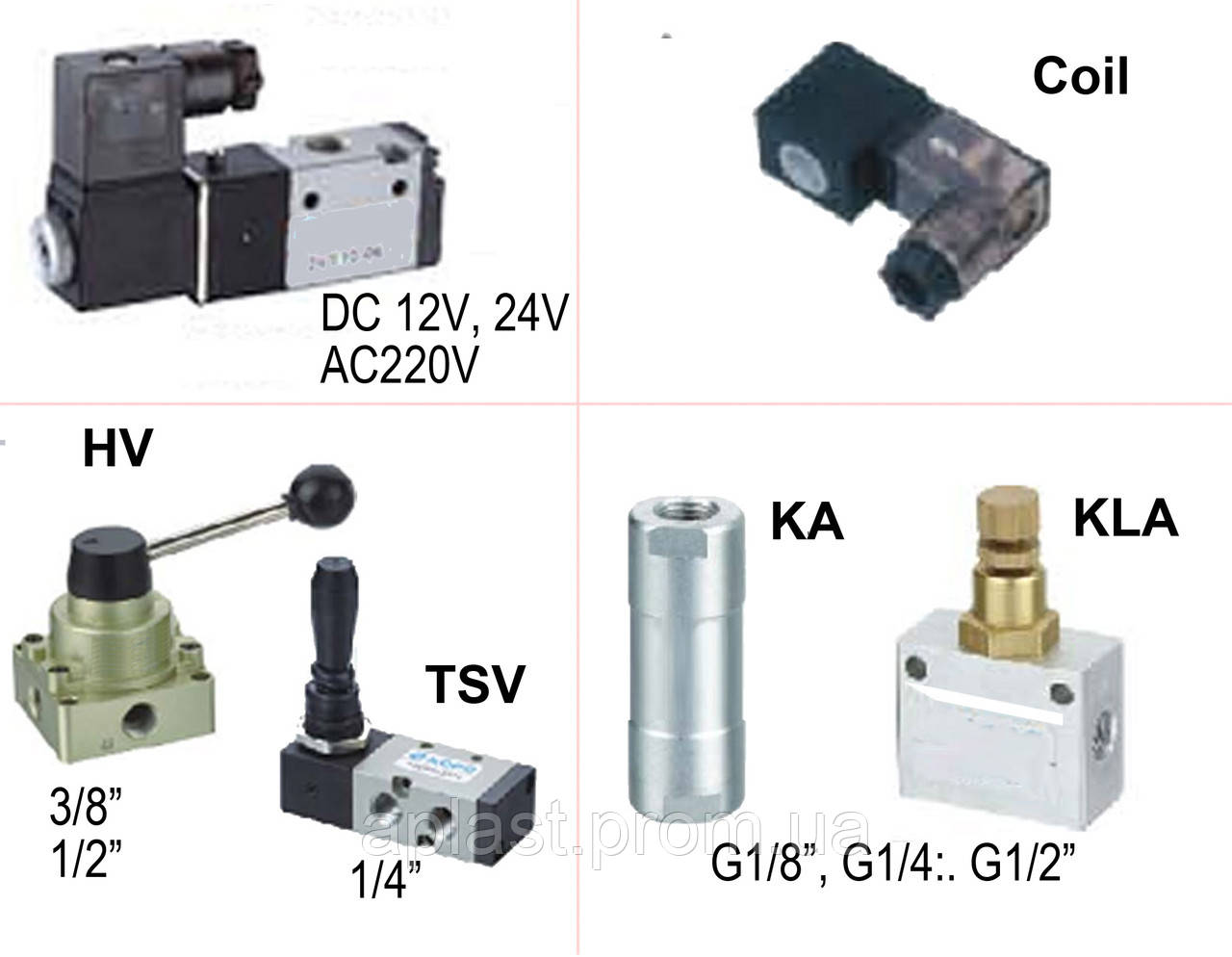

Клапаны соленоидные DANFOSS, Дания

Клапаны соленоидные SMS, Турция

Вентиль запорный стальной 15с54бк игольчатый

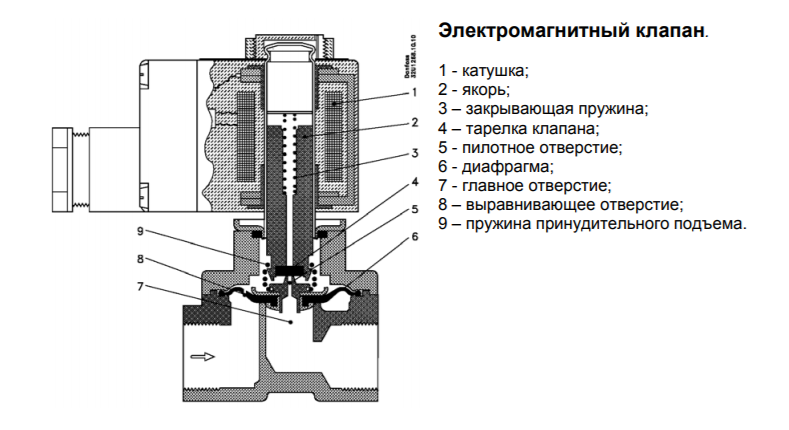

Особенности соленоидного (электромагнитного) клапана

Клапан соленоидного типа выделяется от всех прочих тем, что управлять его работой можно при помощи электрического сигнала, подающегося по проводам. Благодаря тому, что реакция составляет не более полусекунды, данное устройство считается быстродействующей автоматизированной трубной запорной арматурой, функционирующей по сигналу датчика. Основной задачей, выполняемой электромагнитными клапанами является перекрытие или открытие потока. Данный вид запорного устройства успешно функционирует в трубопроводах, по которым перемещаются агрессивные среды, а также в условиях различного давления и широкого температурного диапазона.

Стандартный игольчатый клапан: какими преимуществами он славится?

Игольчатый клапан – одна из разновидностей трубопроводной арматуры. Используют его в сферах, где нужно регулировать давление и расход перемещающихся по трубопроводной системе сред. Важно, чтобы последняя не была вязкой. Зачастую игольчатый клапан можно наблюдать в системе вбрасывания охлаждающей жидкости или же в отопительных системах. Игольчатый клапан от обычного, главным образом, отличается тем, что у него шток конической формы. Зрительно это делает его похожим на иглу. Управление клапаном можно осуществлять вручную (рукояткой, маховиком), а также при помощи электропривода.

Что такое регулирующий клапан?

Клапан регулирующего типа – одна из разновидностей трубопроводной арматуры, пользующаяся широчайшей востребованностью в различных отраслях. Это может быть часть сложной системы автоматического управления или же просто может эксплуатироваться, как обычный регулятор температуры. Правильный подбор такого клапана дарит возможность точного регулирования, а также помогает минимизировать уровень шума и не допустить появления эрозии.

Если вам нужен качественный клапан любого типа, обратитесь в «Лидеоснаб»!

Клапана высокого давления. Электромагнитные клапана

Клапана высокого давления для автомоек. Клапана высокого давления для мойки с доставкой в регионы России, Белоруссии, Казахстана.

Электромагнитные клапаны являются одним из наиболее часто используемых элементов управления потоками на автомойках самообслуживания. Их задача – перекрыть, выпустить, дозировать, распределить или смешать жидкости в нужный момент времени. Соленоидный клапан управляется электромеханически. Клапан управляется электрическим током, проходящим через соленоид: на электромагнитную катушку подается напряжение, в результате чего магнитный сердечник втягивается в соленоид, что приводит к открытию либо закрытию клапана.В нашем ассортименте вы найдете электромагнитные клапаны высокого и низкого давления, нормально открытые и нормально закрытые, постоянного и переменного тока, универсальные по напряжению.

Подробнее

org/Product”>
Quick view

Кран гидравлический 2-ходовой V2RH (400 бар)

2 647,70 ₽
Add to favourite
Add to compare

Quick view

3 790,80 ₽ 4 212 ₽
Add to favourite
Add to compare

org/Product”>
Quick view

3 861 ₽ 4 289,22 ₽
Add to favourite
Add to compare

Quick view

Кран гидравлический 3-ходовой V3RH (400 бар)

4 150 ₽

Add to favourite
Add to compare

org/Product”>
Quick view

4 212 ₽

Add to favourite
Add to compare

Научившись тестировать электромагнитный клапан и устранять неисправности, вы сэкономите время и деньги при решении простых проблем. Эти шаги по устранению неполадок электромагнитного клапана при общих симптомах можно выполнять для любого типа электромагнитного клапана и применения, начиная от устранения неполадок соленоидного клапана орошения в домашних условиях и заканчивая промышленным применением. Нажмите на любой из симптомов, чтобы прочитать о возможных причинах и способах их устранения:

Возможная причина	Решение
Нет питания на катушке	Убедитесь, что клапан нормально открыт (закрывается при подаче питания) или нормально закрыт (открывается при подаче питания). Измерьте напряжение на катушке с помощью вольтметра. Немного потяните катушку вверх, и на ощупь катушка создаст сопротивление смещению (магнитному полю). Примечание. Удаление катушки с питанием может привести к возгоранию катушки. Проверьте контакты реле, провода и предохранители.
Неверное напряжение/частота	Убедитесь, что источник питания соответствует спецификации клапана. Измерьте напряжение на катушке.
Катушка сгорела	См. сгоревший змеевик
Перепад давления слишком высок.	Проверьте перепад давления на клапане и сравните его со спецификацией клапана. Если возможно, вы можете уменьшить разницу давлений, например, уменьшив входное давление
Дифференциальное давление слишком низкое	Проверьте спецификацию клапана. Для правильной работы электромагнитных клапанов с непрямым управлением требуется небольшой перепад давления. При необходимости замените электромагнитный клапан подходящей альтернативой, такой как (полу)прямой электромагнитный клапан.
Поврежденный или деформированный клапан	Замените электромагнитный клапан.
Грязь на мембране	Очистите мембрану. При необходимости замените сломанные или поврежденные компоненты.
Загрязнение седла клапана или клапана.	Очистите клапан. При необходимости замените сломанные или поврежденные компоненты.
коррозия (ржавчина)	Замените поврежденные компоненты.
Компоненты отсутствуют после разборки.	Установите недостающие компоненты.

Вероятная причина	Решение
Слишком низкое давление	Проверьте технические характеристики клапана на предмет минимального перепада давления. Электромагнитные клапаны с непрямым управлением требуют небольшого перепада давления для правильной работы. Замените клапан на тип, который работает при 0 бар, например, электромагнитный клапан (полу) прямого действия или шаровой электрический клапан.
Поврежденная или изогнутая трубка якоря	Замените клапан.
Грязь на мембране	Очистите мембрану и при необходимости замените сломанные детали.
Грязь в седле клапана/клапане/трубной арматуре	Очистите клапан, при необходимости замените сломанные детали.
Коррозия	Замените неисправные детали.
Деталь отсутствует после сборки	Замените недостающие детали.

Вероятная причина	Решение
Катушка остается под напряжением	Осторожно переместите катушку и проверьте, есть ли сопротивление. Внимание: Никогда не снимайте катушку, когда она находится под напряжением, она может сгореть. Проверьте схему подключения и контакты.
Загрязненное или закрытое управляющее отверстие или трубка.	Очистите отверстия. При необходимости замените сломанные или поврежденные компоненты.
Ручное дублирование не может быть сброшено после использования	Проверьте положение блока открывания и при необходимости отрегулируйте его положение.
Порт ввода пульсирующего давления. Перепад давления слишком высок в открытом положении. Давление на выходе иногда превышает давление на входе.	Спецификация обратного клапана. Проверьте давление и расход среды. Замените клапан на подходящий вариант. Проверьте остальную часть установки.
Поврежденная/изогнутая трубка арматуры	Замените клапан.
Мембрана установлена неправильно, например, вверх дном.	Установите мембрану в правильное положение.
Сломанное седло клапана или мембрана	Проверьте давление и расход. Замените сломанные детали.
Клапан установлен в неправильном направлении.	Проверьте направление потока и убедитесь, что стрелка указывает в том же направлении.
Детали, отсутствующие после сборки	Установите недостающие детали.

Вероятная причина	Решение
Жужжание	могут вызывать гудящий шум. Если окружающие компоненты могут резонировать на той же частоте, жужжание может стать громким. Надежно закрепив компоненты, можно уменьшить гудящий звук. Жужжание, вызванное переменным током, также можно устранить, установив выпрямитель, такой как модуль энергосбережения 9.0022
Гидроудар	Посмотрите “Установка”
Слишком высокий перепад давления и/или пульсация во входной линии	Технические характеристики обратного клапана и перепад давления. Проверьте давление и расход. Замените подходящим клапаном. Проверьте остальную часть установки.

Вероятная причина	Решение
Неверное напряжение/частота	Проверьте спецификацию катушки. При необходимости замените на соответствующий тип катушки. Проверьте схему подключения. Проверьте колебания напряжения.
Короткое замыкание катушки (возможно, жидкость)	Проверьте остальную часть установки на возможные короткие замыкания. Проверьте соединения катушки. Замените катушку при обнаружении ошибки. Обратите внимание на установку змеевика, убедитесь, что в месте соединения не может течь или капать влага.
Поршень движется с большим трением (загрязнением, повреждением или изгибом)	Замените сломанные детали и удалите грязь.
Слишком высокая температура среды.	Проверьте спецификацию клапана. При необходимости замените клапан подходящим вариантом.
Слишком высокая температура окружающей среды.	Если возможно, переместите клапан в более прохладную среду. Проверьте спецификацию клапана. Увеличьте вентиляцию вокруг змеевика и клапана.

Два меньших набора представляют собой клеммы питания, получающие ток от источника питания, а два больших набора помогают замыкать цепь с внешним электрическим устройством. Эти терминалы будут важны для наших диагнозов.

Внешние признаки неисправного соленоида различаются в зависимости от устройства, с которым он работает. Например, в автомобильном стартере неисправный соленоид заставляет двигатель запускаться медленно или вообще не запускаться.

Jumper Cafle Собрав все это, приступайте к тесту.
Как проверить соленоид с помощью мультиметра
Установите мультиметр на сопротивление, поместите черный щуп мультиметра на одну большую клемму соленоида, а красный щуп на другую большую клемму. Когда вы подаете ток на соленоид, ожидается, что мультиметр покажет низкое значение Ом от 0 до 1. Если это не так, вам нужно заменить соленоид .
Этот тест на непрерывность, а также другие типы тестов вашего соленоида включает в себя больше, и все они будут подробно объяснены.
Средства защиты от износа
Для диагностики соленоида вы работаете с поданным на него напряжением. В целях безопасности надевайте защитные средства, такие как изолирующие перчатки и очки, чтобы избежать поражения электрическим током.
Установите мультиметр на омы
Функциональность вашего соленоида в основном зависит от непрерывности между вашими большими контактами или клеммами соленоида.
Несмотря на то, что можно провести обычную проверку целостности цепи, вы также можете проверить удельное сопротивление между клеммами соленоида. Вот почему вместо этого мы выбираем настройку Ом.
Поверните циферблат мультиметра на настройку Ом, которая представлена символом Омега (Ω) на измерителе.
Разместите датчики на клеммах соленоида
Соленоид обычно имеет две большие клеммы, которые выглядят одинаково. Если у вас есть три клеммы, третья обычно представляет собой странное соединение с землей, в то время как две, которые вы должны проверить, по-прежнему выглядят одинаково.
Подсоедините черный отрицательный щуп мультиметра к одной из больших клемм, а красный положительный щуп к другой большой клемме. Убедитесь, что эти соединения имеют правильный контакт.
Подача тока на соленоид
Когда вы подаете ток на соленоид, цепь замыкается, и это когда вы ожидаете непрерывности между двумя клеммами соленоида. Это единственный способ правильно диагностировать, что не так с вашим соленоидом.
Для этого вам понадобится источник питания, такой как автомобильный аккумулятор и соединительные кабели. Подключите один конец соединительных кабелей к штырям аккумулятора, а другой конец к небольшим клеммам источника питания соленоида.
Оценить результаты
Во-первых, вы ожидаете услышать щелчок соленоида, как только на него подается ток. Если щелчка не было, катушка соленоида вышла из строя и нужно менять весь блок.
Однако, если вы услышали щелчок, это означает, что катушка соленоида работает нормально, и пришло время проверить показания мультиметра.
Для исправного соленоида счетчик показывает значение от 0 до 1 (или 2, в зависимости от количества соединений). Это означает, что катушка имеет хороший контакт с двумя клеммами, тем самым обеспечивая надлежащую целостность цепи.
Если вы получаете показания O.L, значит, в соленоиде имеется неполная цепь (возможно, из-за плохой катушки или провода), и необходимо заменить весь блок.
Это только проверка непрерывности, так как вам может потребоваться также проверка напряжения. Проверка напряжения важна для того, чтобы убедиться, что соленоид получает или работает с правильным количеством вольт, подаваемым от источника питания.
Проверка напряжения соленоида с помощью мультиметра
Чтобы выполнить проверку напряжения, выполните следующие действия
Настройка мультиметра на переменное/постоянное напряжение
Соленоиды работают как с переменным, так и с постоянным напряжением, поэтому для получения точных результатов необходимо правильно настроить мультиметр. Поскольку многие соленоиды используются с быстродействующими переключателями или элементами управления, вы, скорее всего, будете использовать настройку напряжения переменного тока.
Тем не менее, учитывая, что соленоиды, используемые, например, в автомобилях, работают от постоянного напряжения, настройка постоянного тока также важна. Обратитесь к руководству по соленоиду (если оно у вас есть) для ознакомления со спецификациями.
Напряжение переменного тока представлено на мультиметре буквой V~, а напряжение постоянного тока представлено буквой V– (с тремя точками) на мультиметре.
Поместите щупы мультиметра на клеммы соленоида
Поместите щупы мультиметра на каждую большую клемму соленоида, желательно с помощью зажимов типа «крокодил». Неважно, на какую клемму вы поместите отрицательный или положительный щуп мультиметра, главное, чтобы они правильно соединялись с соленоидом.
Подайте ток на соленоид
Как и при проверке непрерывности, подключите один конец кабеля-перемычки к клеммам аккумуляторной батареи, а другой конец к малым клеммам питания соленоида.
Оценка результатов
Наряду со щелчком соленоида вы ожидаете, что мультиметр покажет показания около 12 вольт (или между 11 и 13 вольт). Это означает, что соленоид работает с правильным количеством вольт.
Если ваш автомобиль или другое электрическое устройство по-прежнему не отвечает, проблема может быть связана либо с электромагнитным реле, либо с внешней проводкой к соленоиду или от него. Проверьте эти компоненты на наличие неисправностей.
С другой стороны, если вы не получили соответствующих показаний при проверке напряжения соленоида, возможно, внутри соленоида поврежден компонент, и необходимо заменить весь блок.
Использование автомобильного аккумулятора в качестве источника тока при испытаниях напряжения и сопротивления выполняется в контексте соленоида постоянного тока. Если вы используете соленоид переменного тока, ищите источник переменного тока, который обеспечивает безопасное напряжение для цепи соленоида.
Ожидается, что мультиметр покажет примерно такое же количество вольт, подаваемое на соленоид.
Заключение
Выполнение визуальных шагов Проверка соленоида проста, если правильно установить мультиметр и посмотреть на правильные показания.
Мультиметр помогает убедиться, что тесты, которые вы проводите на соленоиде и других электрических компонентах, очень точны.
Часто задаваемые вопросы
Какое сопротивление должно быть у соленоида?
Сопротивление исправного соленоида должно составлять от 0 до 2 Ом при проверке сопротивления с помощью мультиметра.
