Обратный клапан для чего: для чего нужен, характеристики и принцип работы
alexxlab | 08.03.2023 | 0 | Разное
Клапан обратный трубопроводный (Ду15-150, Pу1.6-4,0МПа) от производителя
| Рабочая среда | среды, по отношению к которым применяемые материалы коррозионностойки |
| Условное давление, МПа | 1,6;2,5; 4,0 |
| Класс герметичности затвора по ГОСТ 9544-2015 |
А B |
| Климатическое исполнение по ГОСТ 15150-69 |
У1 (-40°С до +40°С) или УХЛ1 (-60°С до +50°С) |
| Присоединение к трубопроводу | фланцевое, приварное |
| Температура рабочей среды | |
| Для нержавеющей и низкотемпературной углеродистой стали |
– 60°С…+160 °С |
| Для углеродистой стали | – 40°С…+160 °С |
| Полный средний ресурс | 8000 циклов |
| Полный срок службы | не менее 10 лет |
Клапаны обратные трубопроводные на Ру — 16 / 25 МПа и Dу 15 — 150 мм.
Пространственное положение клапана – произвольное.
*-По требованию заказчика возможно фланцевое и межфланцевое исполнение обратного клапана.
КАТАЛОГИ ПРОДУКЦИИ В ФОРМАТЕ .pdf:
Скачать (малый каталог)
Поз. | Наименование | Материалы для исполнений | |||
|---|---|---|---|---|---|
| – | Основное | – 01 | -02 | ||
| 1 | Корпус | Сталь 12Х18Н10Т | Сталь 20 | Сталь 09Г2С | |
| 2 | Патрубок | ||||
| 3 | Упор | ||||
| 4 | Клапан | Сталь 12Х18Н10Т | |||
| 5 | Пружина | Проволока Сталь 12X18Н1 ОТ | |||
| 6 | Кольцо | Фторопласт Ф 4 | |||
| 7 | Гайка | Сталь 20X13 | |||
| 8 | Шпилька | ||||
| 9 | Прокладка | Сталь 12X18Н1 ОТ | |||
3D модели для проектирования:
Можно скачать в формате STEP (для распаковки архивов используйте WinRar или WinZip):
ОБРАТНЫЕ КЛАПАНЫ ФЛАНЦЕВЫЕ
| Pу | Ду | D | D1 | d | n | L | 3D модель | Масса, кг | |
|---|---|---|---|---|---|---|---|---|---|
ФБ41. 010.015.000 | 16 | 15 | 95 | 65 | 14 | 4 | 130 | скачать | 2,5 |
| ФБ41.010.020.000 | 20 | 105 | 75 | 14 | 4 | 150 | скачать | 3,5 | |
| ФБ41.010.025.000 | 25 | 115 | 85 | 14 | 4 | 160 | скачать | 4,6 | |
| ФБ41.010.032.000 | 32 | 135 | 100 | 18 | 4 | 180 | скачать | 7,5 | |
| ФБ41.010.040.000 | 40 | 145 | 110 | 18 | 4 | 200 | скачать | 7,6 | |
| ФБ41.010.050.000 | 50 | 160 | 125 | 18 | 4 | 230 | скачать | 12,2 | |
| ФБ41.010.065.000 | 65 | 180 | 145 | 18 | 4 | 290 | скачать | 17,2 | |
ФБ41. 010.080.000 | 80 | 195 | 160 | 18 | 8 | 310 | скачать | 21,2 | |
| ФБ41.010.100.000 | 100 | 215 | 180 | 18 | 8 | 350 | скачать | 30,3 | |
| ФБ41.010.150.000 | 150 | 280 | 240 | 22 | 8 | 480 | скачать | 73,2 | |
| ФБ41.110.015.000 | 25 | 15 | 95 | 65 | 14 | 4 | 130 | скачать | 2,8 |
| ФБ41.110.020.000 | 20 | 105 | 75 | 14 | 4 | 150 | скачать | 3,9 | |
| ФБ41.110.025.000 | 25 | 115 | 85 | 14 | 4 | 160 | скачать | 5,2 | |
| ФБ41.110.032.000 | 32 | 135 | 100 | 18 | 4 | 180 | скачать | 8,6 | |
ФБ41. 110.040.000 | 40 | 145 | 110 | 18 | 4 | 200 | скачать | 8,9 | |
| ФБ41.110.050.000 | 50 | 160 | 125 | 18 | 4 | 230 | скачать | 14,5 | |
| ФБ41.110.065.000 | 65 | 180 | 145 | 18 | 4 | 290 | скачать | 20,4 | |
| ФБ41.110.080.000 | 80 | 195 | 160 | 18 | 8 | 310 | скачать | 21,2 | |
| ФБ41.110.100.000 | 100 | 230 | 190 | 22 | 8 | 350 | скачать | 36,5 | |
| ФБ41.210.015.000 | 40 | 15 | 95 | 65 | 14 | 4 | 130 | скачать | |
| ФБ41.210.020.000 | 20 | 105 | 75 | 14 | 4 | 150 | скачать | ||
ФБ41.210. 025.000 | 25 | 115 | 85 | 14 | 4 | 160 | скачать | ||
| ФБ41.210.032.000 | 32 | 135 | 100 | 18 | 4 | 180 | скачать | 8,0 | |
| ФБ41.210.040.000 | 40 | 145 | 110 | 18 | 4 | 200 | скачать |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, РАЗМЕРЫ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ ФЛАНЦЕВ КРАНОВ НА PN16, PN25, PN40
| Ду | D2 | D3 | D4 | D5, D7 | D6, D8 | h | h2 | h3 |
|---|---|---|---|---|---|---|---|---|
| 10 | 42 | 24 | 34 | 23 | 35 | 4 | 3 | |
| 15 | 47 | 29 | 39 | 28 | 40 | |||
| 20 | 58 | 36 | 50 | 35 | 51 | |||
| 25 | 68 | 43 | 57 | 42 | 58 | |||
| 32 | 78 | 51 | 65 | 50 | 66 | |||
| 40 | 88 | 61 | 75 | 60 | 76 | 3 | ||
| 50 | 102 | 73 | 87 | 72 | 88 | |||
| 65 | 122 | 95 | 109 | 94 | 110 | |||
| 80 | 133 | 106 | 120 | 105 | 121 | |||
| 100 | 158 | 129 | 149 | 128 | 150 | |||
| 125 | 184 | 155 | 175 | 154 | 176 | |||
| 150 | 212 | 183 | 203 | 182 | 204 | |||
| 200 | 268 / 278 / 285 | 239 | 259 | 238 | 260 |
а) – исполнение E б) – исполнение F ) – исполнение C, L; г) – исполнение D, M
Рисунок 2 – Исполнения фланцев по ГОСТ 33259-2015
ОБРАТНЫЕ КЛАПАНА ПРИВАРНЫЕ
| Pу | d | D | D1 | D2 | L | 3D модель | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
| ФБ41 Х20 015 | 16/25/40 | 15 | 95 | 17 | 22 | 130 | скачать | 1,9 |
| ФБ41 Х20 020 | 20 | 105 | 20 | 26 | 150 | скачать | 2,6 | |
ФБ41. 010.025.000 | 25 | 115 | 27 | 33 | 160 | скачать | 3,8 | |
| ФБ41 Х20 032 | 32 | 135 | 33 | 41 | 180 | скачать | 5,2 | |
| ФБ41 Х20 040 | 40 | 145 | 41 | 49 | 200 | скачать | 5,6 | |
| ФБ41 Х20 050 | 50 | 160 | 51 | 62 | 230 | скачать | 8,3 | |
| ФБ41 Х20 065 | 65 | 180 | 67 | 77 | 290 | скачать | 12,1 | |
| ФБ41 Х20 080 | 78 | 195 | 80 | 92 | 310 | скачать | 18,5 | |
| ФБ41 020 100 | 96 | 215 | 98 | 113 | 350 | скачать | 23,8 | |
| ФБ41 020 150 | 143 | 305 | 147 | 159 | 400 | скачать | 51,1 |
КЛАПАН ОБРАТНЫЙ ТРУБОПРОВОДНЫЙ
Обратные трубопроводные клапаны относится к классу специальной трубопроводной арматуры, устанавливаемой для предотвращения смены направления движения рабочей среды.
Они перекрываютвозвратныйпоток жидкости, защищая оборудование от гидроударов. Предотвращают утечки из емкостей при разгерметизации подводящей трубы. При этом работа происходит в автоматическом режиме без использования сторонних приводов и систем контроля.
Общее описание
Клапан обратный трубопроводный изготовлен из нержавеющей или углеродистой стали и собран из следующих конструктивных элементов:
- цилиндрический корпус;
- два приварных патрубка, стянутых шпильками;
- запорный элемент на пружине;
- уплотнительного кольца.
Направление движения среду обозначено стрелкой, нанесенной на поверхность корпуса.
Диаметры условного прохода от 15 до 150 мм. Рабочее давление 16, 25 и 40 кг/см2. Температура эксплуатации от -60°C до +160°C.
В соответствие с техническим заданием заказчика соединение с трубой или оборудованием может быть не только приварным, но и фланцевым.
Среда применения
Данный тип запорно-регулирующей арматуры устанавливают:
- в схемах обвязки насосов при их параллельном подключении;
- на подпитке и наполнении в качестве автоматических питательных устройств;
- на трубопроводах транспортировки холодных и горячих технологических растворов;
- на входных линиях емкостей для хранения жидкости;
- в системах пожаротушения и подачи воды из резервуаров.
Следует учитывать, что такие устройства имеют повышенное гидравлическое сопротивление. Поэтому каждая установка должна быть технически обоснована.
СТОИМОСТЬ И ДОСТАВКА
Цена на клапан обратный трубопроводный варьируется в зависимости от множества факторов, среди которых исполнение по давлению, диаметру и материалу. Дополнительно учитываются индивидуальные пожелания заказчика.
Вы можете купить обратный клапан по доступной цене в ЗАО «АК«Фобос» оформив заявку по телефону 8 (800) 700-62-60 (Москва и вся Россия) или воспользовавшись услугами региональных менеджеров, а также по электронной почте [email protected]
Доставка трубопроводных клапанов осуществляется услугами транспортных компаний – Деловые линии, ПЭК. Также перевозка осуществляется железнодорожным транспортом ЖелдорЭкспедиция и иными видами доставки с оплатой транспортных услуг и услуг по страхованию груза покупателем.
VAG SKR Обратный клапан с наклонным седлом
- Global
- English
- Deutsch
- Français
- Español
- Česká republika
- Český
- Africa
- VAG-Brand: Klamflex
- Polska
- Polski
- 中国
- 中文
- English
- Россия
- USA / Canada
- VAG |
- VAG-Brand: GA Industries
- Brazil
- VAG-Brand: RTS
Введите Ваш email и пароль.
:
Если Вы еще не регистрировались в “Мой VAG”, можете зарегистрироваться здесь. Подписка на бюллетень VAG Newsletter возможна без регистрации.
Вход
Введите Ваш email и пароль.
Вход
E-mail:
Пароль:
Забыли пароль?
Как это работает: обратные клапаны
Как это работает: обратные клапаны | СЛБАртикул
Опубликовано: 08.01.2015
Обратные клапаны, также известные как невозвратные или односторонние клапаны, позволяют жидкости течь в одном направлении в трубопроводе. Клаппер свисает с шарнира, вала тарелки или штифта, прикрепленного к нижней стороне крышки. Эта конструкция препятствует обратному потоку в линии.
Из-за своей простой конструкции обратные клапаны обычно работают без автоматизации или вмешательства человека, а вместо этого зависят от скорости потока жидкости для открытия и закрытия.
Это означает, что у них нет внешнего метода управления, такого как ручка или рычаг. Минимальное давление на входе, необходимое для работы клапана, называется давлением срабатывания, обычно оно составляет от 1 до 5 фунтов на квадратный дюйм. Обратные клапаны разработаны специально с учетом этого числа.
Степень открытия обратного клапана определяется расходом. Чем выше скорость потока, тем больше будет открыт клапан, пока он не достигнет максимального, полностью открытого положения. На многих обратных клапанах угол полного открытия составляет приблизительно 85°.
Идеально подходящие для стандартных и ответственных применений в энергетике, запорные, шаровые и обратные клапаны NEWCO включают соединение крышки с герметичным уплотнением, которое устраняет фланцы корпуса и крышки, уменьшая вес и упрощая применение внешней изоляции.
Типы
Поворотные (t с поворотным диском) обратные клапаны состоят из створки с диском, выпуклым на входной стороне вверх по потоку и плоским на стороне выхода ниже по потоку.
Для клапанов API Spec 600 этот диск качается на шарнире, прикрепленном к нижней части крышки клапана. Для клапанов API Spec 6D типичная конструкция представляет собой литой карман в корпусе клапана с вставным валом или штифтом и втулкой, в который запирается створка. Этот тип конструкции требует некоторого ограничения, чтобы удерживать хлопушку в кармане. Новая конструкция отличается улучшенной модульностью и упрощает сборку, позволяя собирать различные конфигурации с базовой конструкцией.
Форсунка (осевой поток) Обратные клапаны имеют подпружиненный диск, который перемещается горизонтально. Пружина обеспечивает безударную конструкцию, исключающую воздействие гидравлического удара. Они предназначены для работы в полностью открытом положении даже при минимальном расходе, чтобы обеспечить производительность. Сопловые обратные клапаны могут быть установлены как в подземных, так и надземных системах и идеально подходят для газовых систем.
Шаровые обратные клапаны включают сферический шаровой клапан, который иногда подпружинен для герметизации при давлении ниже давления открытия.
Из-за сферической конструкции эти клапаны могут легко изнашиваться при длительном использовании и требуют частого обслуживания; поэтому их следует устанавливать в местах, легкодоступных для ремонтных бригад.
Мембранные обратные клапаны состоят из резиновой мембранной заслонки, которая открывается, когда давление на входе превышает давление на стороне выхода, и закрывается, когда это давление выравнивается или опускается ниже установленного перепада давления.
Запорные обратные клапаны обычно имеют конструкцию, аналогичную поворотному обратному клапану, но имеют дополнительный внешний механизм управления, такой как привод, рычаг или маховик, который позволяет преднамеренно закрыть клапан независимо от давления потока.
Клапаны Duckbill позволяют потоку проходить через мягкую трубку, которая входит в выходную часть клапана, где противодавление сжимает трубку и перекрывает поток.
Характеристики
Основным преимуществом обратного клапана является его простая конструкция.
Как правило, обратные клапаны также меньше и проще в установке по сравнению с другими типами клапанов, что упрощает техническое обслуживание и делает его более эффективным. Обратные клапаны могут быть спроектированы с особыми характеристиками защиты от хлопка для снижения шума и износа уплотнений. Обратные клапаны форсунок ENTECH обычно выбирают для этой функции на насосных станциях СПГ и газокомпрессорных станциях. Кроме того, благодаря своей простой обтекаемой конструкции обратные клапаны TOM WHEATLEY и обратные клапаны ENTECH имеют более низкие потери давления (менее 1 фунта на кв. дюйм), чем аналогичные поршневые обратные клапаны.
Области применения
Благодаря простой конструкции и разнообразным материалам обратные клапаны используются в самых разных областях и областях. Обратные клапаны могут быть спроектированы в соответствии со стандартами API Specs 600 или 6D. Обычно обратные клапаны, разработанные в соответствии со спецификациями API Spec 600, используются на промышленном рынке.
Эти клапаны, как правило, с уменьшенными размерами портов, имеют специальные болтовые соединения и уплотнение крышки, угловое седло, створку и рычаг из двух частей, а также отделку из твердого хрома. Обратные клапаны могут быть спроектированы с учетом различных требований к толщине стенок и имеют номинальные значения давления и температуры в соответствии с ASME B16.34. Обратные клапаны API Spec 600 и 6D, предназначенные для использования в нефтегазовой промышленности, имеют съемные седла, а также соединения крышки с корпусом для уплотнений, прокладок крышки и болтового соединения крышки.
Специальные клапаны для подводной эксплуатации при экстремально высоких давлениях и низких температурах могут быть встроены в систему. Клапан TOM WHEATLEY имеет уникальную свободно вращающуюся заслонку. Если требуется обратный поток или критическая операция очистки скребками, створка может приводиться в действие вручную, гидравлически или с помощью ROV и удерживаться в полностью открытом положении.
Эта функция также доступна в неподводных приложениях.
NEWCO доступны в размерах от 1/4 до 24 дюймов [от 5 до 600 мм], классы ASME от 150 до 1500 и из различных марок нержавеющей стали.
Запорные, шаровые и обратные клапаны NEWCO идеально подходят для стандартных и ответственных применений в энергетике. Герметичное соединение крышки исключает фланцы корпуса и крышки, что снижает вес и упрощает применение внешней изоляции. В отличие от клапанов с болтовой крышкой, внутреннее давление, прикладываемое к самозакрывающемуся клапану, приводит к более плотному контакту уплотнительных элементов — чем выше внутреннее давление, тем плотнее уплотнение. Конструкция обратного клапана с наклонным диском обеспечивает минимальное ограничение в средах с низкой скоростью и идеально подходит для предотвращения обратного потока в приложениях с однонаправленным потоком в горизонтальном потоке. Кроме того, конструкция с наклонным диском обеспечивает закрытие, уменьшающее захлопывание.
ENTECH DRV-Z
Обратный клапан сопла
Поделись этим
Что такое обратный клапан? | Типы обратных клапанов
Для правильной конфигурации водопровода для вашего проекта потребуются соответствующие клапаны . Одним из самых распространенных и важных клапанов является обратный клапан . Их также часто называют невозвратными клапанами , ретенционными клапанами , ножными или односторонними клапанами . С учетом всего сказанного, давайте перейдем к золотому вопросу. Что такое обратный клапан?
Как работает обратный клапан?
Обратный клапан — это клапан, который обеспечивает движение жидкости только в одном направлении в водопроводной системе. Обратный клапан обычно имеет два отверстия, и вода (или что-то еще) проходит через одно отверстие и выходит через другое. Он работает на концепции под названием «перепад давления».
Этот механизм закрывает клапан, когда давление на стороне выхода выше. Механизм может быть самых разных форм.
Типы обратных клапанов
- Мембрана: , как следует из названия, входное давление открывает диафрагму. В противном случае он закрыт и предотвращает обратный поток.

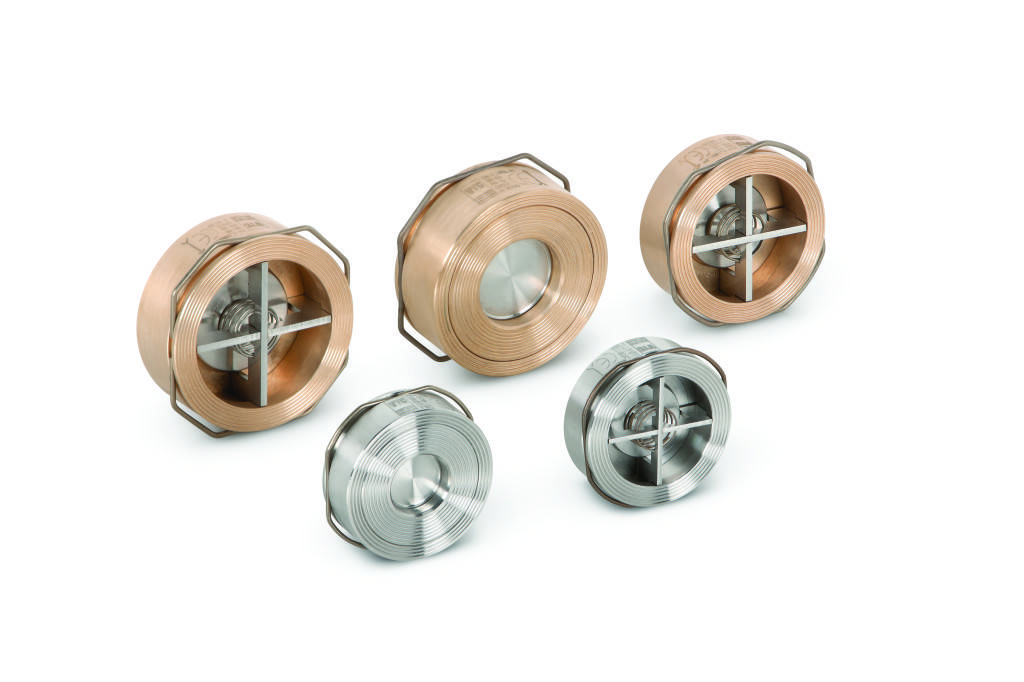

- Подпружиненный диск: принцип работы этой технологии заключается в том, что когда давление воды на входе увеличивается настолько, что пружина толкает клапан, клапан открывается. Когда давление воды на входе падает до определенного уровня, пружина достаточно сильна, чтобы закрыть клапан.
- Шарик: работает почти так же, как диск выше, но стопор имеет форму шара.
- Стоп: это обратный клапан с ручным управлением.
- Лифт: этот механизм работает под действием гравитации. Давление воды на входе поднимает пробку, чтобы открыть клапан.
- Поворотный: , также известный как клапан с откидным диском , он работает с диском на шарнире, который открывает при достаточном давлении на входе.
