Содержание

Насос для колодца с обратным клапаном — Отопление

Обеспечение загородного дома водой, наверное, всегда является первостепенной задачей при создании пусть даже не комфортных, а просто приемлемых, минимально необходимых условий даже временного проживания в нем. Ну а если дом рассматривается, как основное место проживания семьи течение всего года, то наличие постоянно и стабильно действующего источника воды вообще превращается в первейшую необходимость. Обычные водопроводные сети в загородных поселках встречаются далеко не везде, поэтому чаще приходится полагаться на автономные источники.

Нередко единственно возможным источником на участке становится традиционный колодец, и хозяевам остается организовать транспортировку воды от него к точкам потребления. Коромысло с ведрами на плечах стройной хозяйки – это очень красиво на картинках и в художественных фильмах про крестьянскую жизнь, но абсолютно оторвано от нынешней реальности. На помощь современным домовладельцам приходит разнообразное насосное оборудование, способное решить поставленные задачи водоснабжения. В этой публикации акцент будет сделан на вопросах, как правильно подобрать погружной насос для колодца, так, чтобы в полной мере обеспечивалась потребность хозяйства в чистой воде для самых разных нужд.

Достоинства погружных колодезных насосов

Обеспечение дома водой из расположенного поблизости колодца может производиться с помощью поверхностной насосной станции или погружного насоса. И тот и другой вариант имеют свои собственные достоинства и недостатки, которые обязательно стоит учитывать при разработке схемы водоснабжения жилья. В настоящей публикации «вынесем за скобки» оборудование поверхностного типа, и поговорим только о погружном.

Одно из решений вопроса водоснабжения – стационарная насосная станция

Если загородный дом является постоянным местом жительства, если есть изолированное шумозащищенное помещение, если параметры колодца отвечают определенным требованиям, то насосная станция способна стать оптимальным решением вопроса водоснабжения. Однако, очевидно, что слишком много «если», и чтобы не ошибиться при выборе насосной станции, ознакомьтесь с информацией, размещенной в специальной публикации нашего портала.

Почему в ряде случаев именно погружной насос становится оптимальным выбором?


  • Поверхностные насосы практически всегда ограничены по глубине всасывания воды – обычно эта величина лежит в пределах 7 ÷ 8 метров. Если к этому присовокупить еще и горизонтальный участок трубопровода от колодца до самой станции, то реальная глубина может быть и еще меньше. Это зачастую принуждает идти на дополнительные траты по созданию и оборудованию кессона для насосной станции в непосредственной близости от колодца. С погружными насосами такая проблема не стоит.
  • Погружные колодезные насосы, в отличие от поверхностных, не будут досаждать хозяевам шумом при своей работе.
  • Погружные колодезные насосы всегда менее «капризные» к качеству перекачиваемой воды – большинство из них способны справиться с мелкими взвесями, которые в условиях колодца весьма вероятны.
  • При достаточном дебете источника воды риск перегреть привод насоса минимален – он постоянно находится в прохладной водной среде и дополнительно охлаждается перекачиваемым потоком.
  • С погружными насосами проще организовать отслеживание уровня воды в колодце – специальная поплавковая автоматика, установленная на многих современных моделях, возьмет это на себя.

  • Использование поверхностных насосных стаций налагает особые требования к герметичности водозаборной трубы. Малейшая неплотность на соединениях, совершенно невидимая глазу, неизбежно приведет к подсасыванию воздуха. Погружному насосу подсасывать воздух неоткуда по определению.
  • Если есть необходимость на длительный период оставить жилье без присмотра, то извлечь и убрать погружной насос будет проще, чем, к примеру, демонтировать насосную станцию из кессона или выделенного ей помещения.

Одним словом, достоинств у погружных насосов – немало, поэтому на форумах, посвященных водоснабжению частных домов, можно встретить многочисленные рекомендации владельцам домов с колодцем отдавать предпочтение именно им.

Недостатки у погружных насосов тоже имеются:

  • Для их работы необходимо предусматривать линию электропитания от дома к колодцу, следить за безупречным состоянием изоляции кабелей.
  • Согласование автоматики, управляющей работой всей водопроводной системы дома, будет выполнить несколько сложнее (у насосных станций некоторые элементы управления и контроля уже предусмотрены в самой конструкции).
  • Погружной насос более уязвим с точки зрения обеспечения его сохранности. Иными словами, его проще «спереть» в отсутствие хозяев дома.

Безусловно, какой бы насос ни был выбран, его установкой проблема вовсе не решается (если, конечно, речь не идет только о поливе огорода) – требуется создание довольно сложной автоматизированной системы, но это уже тема для отдельного рассмотрения.


Автономное водоснабжение из колодца

Чтобы подача воды осуществлялась без перебоев, в любое время года, при создании автономного водопровода необходимо придерживаться определенных правил. Как провести воду из колодца в дом – читайте в отдельной публикации портала.

Основные типы погружных колодезных насосов

Современные погружные насосы для колодцев по принципу своего действия классифицируются на четыре типа: вибрационные, центробежные, вихревые и винтовые.

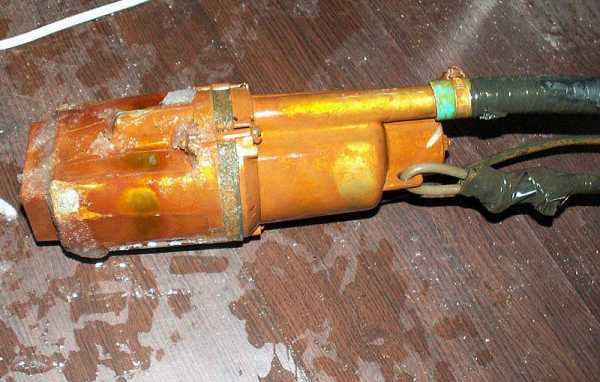

Вибрационные насосы

Эти насосы относятся к разряду наиболее недорогих и простых по своему устройству.

Несмотря на достаточно широкий ассортимент приборов такого типа, они все имеют примерно одинаковую конструкцию и даже внешне очень схожи между собой. Порой и параметры полностью совпадают, а вся разница – только в изготовителе насоса.

Базовое устройство и принцип работы лучше рассмотреть на схеме:

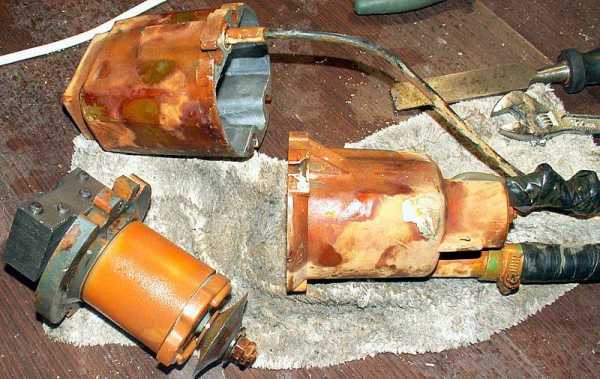

Это всегда металлический корпус вертикального исполнения, состоящий из примерно равных по высоте, на различающихся конфигурацией половин (поз.1). Между двумя частями корпуса стоит эластичное уплотнение (поз.2), которое гарантированно герметизирует внутреннюю полость прибора и, кроме того, выполняет роль своеобразного демпфера, существенно снижающего уровень создаваемой насосом вибрации.  Половинки корпуса крепко соединены посредством крепежных винтов (поз. 3).

Вся «электрическая часть» расположена в нижней половине прибора. К ней подведен кабель питания (поз. 4) в надежной изоляции. Электромеханическая часть – очень проста. Это катушка с ферромагнитным сердечником, при пропускании через которую тока создается электромагнитное поле. Так как напряжение питания – переменное, то и силовые линии магнитного поля меняют свою направленность 50 раз в секунду (50 Гц). Для обеспечения полной электробезопасности и повышения долговечности катушки, она полностью залита диэлектрическим компаундом (поз. 6). Даже случайное попадание воды в нижнюю часть корпуса не должно вызвать замыкания витков.

Выше катушки расположен стальной массивный якорь (поз. 7). Переменное электромагнитное поле то притягивает его к себе, то отталкивает в обратном направлении. Из-за достаточно высокой частоты смены направления это движение больше похоже на вибрацию якоря вместе с соединенным с ним штоком (поз. 8) в определённом амплитудном диапазоне, ограниченном конструкцией насоса.

На штоке в верхней части насоса закреплена эластичная мембрана (поз. 9) и поршень. При движении якоря вниз в камере насоса создается разрежение, благодаря чему происходит поступление воды через заборные отверстия в верхней части корпуса (поз. 11). Когда якорь движется вверх, в фазе сжатия, выход воде наружу перекрывает клапан (поз. 12), и у нее остается один путь – через выходной патрубок (поз. 13) и далее, по присоединенному к нему шлангу вверх, к точкам водоразбора.

В верхней части корпуса имеется отверстие, проушина или кольцо (поз. 14) для закрепления троса, за который насос опускается в колодец и подвешивается на требуемой высоте в толще воды.

Как видно, устройство несложное, полностью исключающее наличие вращающихся или трущихся узлов. Это предопределяет и невысокую цену на такие насосы.

Однако, есть у таких приборов и весьма существенные недостатки:

  • Несмотря на наличие эластичного демпфера между половинками корпуса, при работе насоса создаются достаточно сильные вибрационные волны передающиеся на окружающую его водную среду. Такое явление может вызвать замутнение воды в не слишком глубоких колодцах, но это даже еще не самое страшное. Постоянное вибрационное воздействие на незащищенные стенки колодца или скважины может привести к их постепенному разрушению. Поэтому такие насосы рекомендуется использовать только в источниках, имеющих прочные стенки, например, из бетонных колец.

  • Такой насос не любит воды с мелкими загрязнениями – твердые частицы будут мешать плотному прилеганию клапанов.
  • Конструкция вибрационного насоса не предполагает наличия автоматики или датчиков уровня воды. Значит, или придется покупать такие устройства дополнительно, или же самостоятельно следить за тем, чтобы насос находился всегда в погруженном состоянии.
  • Работа насоса – довольно шумная, и это ощущается даже несмотря на то, что он погружен в воду.
  • Если судить по отзывам в форумах, то вибрация все же оправдывает свое определение «друг и враг», и насосы такого типа обычно слишком долго «не живут», несмотря на уверения производителей. Оправдывает применение вибрационных насосов то, что невысокая стоимость делает вполне возможной их регулярную замену на новые.
  • Вибрационные насосы способны создать хороший напор воды, но вот высокой производительностью они не отличаются.

Из сказанного напрашивается вывод, что насос вибрационного типа станет недорогим и эффективным решением, если он используется для обеспечения водой дачного дома в летний период и для полива огорода. Рассматривать его, как серьезный прибор водообеспечения загородного жилья с постоянным режимом проживания хозяев, было бы, наверное, большим преувеличением.


Винтовые погружные насосы

Насосы такого типа встречаются не так часто, но все же они заслуживают рассмотрения.

Принцип перекачки воды насосами такого типа основан на вращении «архимедова винта» — для того, чтобы представить это, можно вспомнить, как работает обычная ручная мясорубка.

Шнек (поз. 1) сложной геометрической формы соединён с электрическим приводом валом (поз.2).

Вращение происходит в полости статора (поз. 3), который также имеет достаточно сложную геометрию и выполнен обычно их эластичного материала (на основе каучука). Витки ротора-шнека прилегают к станкам статора. При вращении тот объем воды, который находится в образовавшихся полостях, проталкивается вперед, в выходному патрубку. Интересно, что конфигурация винта и статора подобрана таким образом, что суммарный объем жидкости в поступательно перемещающихся полостях всегда остается одинаковым. Это обеспечивает очень ровный, стабилизированный напор на выходе.

Достоинства винтовых насосов:

  • Высокие показатели создаваемого стабильного напора.
  • Низкий уровень шума и вибрации в процессе работы.
  • Изо всех погружных колодезных насосов винтовые – самые устойчивые к загрязнению воды, так как такая схема вообще разрабатывалась для перекачки вязких технических жидкостей.

Однако, недостатки подобных насосов делают их применение весьма ограниченным:

  • Высокие показатели создаваемого напора «соседствуют» с весьма низкой производительностью насосов.
  • У винтовых насосов – самый низкий КПД, видимо, за счет обилия трущихся узлов.
  • Эта же причина – наличие узлов трения, снижает износостойкость насосов, то есть они требует регулярных ремонтно-профилактических работ, и чаще всего – с заменой износившихся элементов.

Итак, винтовые насосы больше, наверное, подходят для производственных условий, где на первый план выходит точная регулировка создаваемого напора и его стабильность. Несмотря на то что выпускаются бытовые модели специально для колодцев или скважин, нельзя сказать, что они завоевали широкое распространение.

Центробежные насосы для колодцев

Эта разновидность погружных насосов – наиболее распространенная и популярная, так как отвечает большинству требования, предъявляемых к подобной технике.

Рабочим органом в насосах такого типа является колесо с лопастями, размещенное в специальной камере, с входом жидкости по центру и выходным патрубком на периферии.

Вращение колеса с лопастями, обеспечиваемое электроприводом, создает мощные центробежные векторы силы – поступающая вода отбрасывается радиально от центра к внешним стенкам камеры. В результате в центре создается зона разрежения, а на периферии – область повышенного давления (на иллюстрации это хорошо показано изменением цвета от синего доя красного). Так создается мощный поток воды.

Таких камер может быть несколько, установленных каскадом, что, естественно, повышает создаваемый насосом напор (водяной столб).

Насосы такого типа обладают высокими эксплуатационными показателями – способны поднимать воду с весьма значительных глубин, не теряя при этом в своей производительности. Работа у их – малошумная и не сопровождается сколь-нибудь значимой вибрацией.

Для таких насосов особо характерно очень большое разнообразие моделей с различными характеристиками – производительность и создаваемый напор могут варьироваться и изменением диаметра рабочих камер, и их количеством. Всегда есть возможность подобрать модель под имеющийся источник воды – от поверхностных колодцев до очень глубоких скважин.

Недостатком таких насосов можно условно считать сложность конструкции, которая предопределяет и достаточно высокую цену на подобное оборудование.

Центробежная схема позволяет многим насосам работать с умеренно загрязнённой водой – это должно быть указано в паспорте изделия.

Вихревые погружные насосы

Есть еще одна категория погружных насосов – вихревого типа. В целом, такие приборы очень схожи по устройству и принципу действия с центробежными. Однако, особая форма рабочего колеса и камеры способствует не только созданию центробежных сил, но и складывающихся с ними турбулентных ускорений перекачиваемой жидкости. Это существенно повышает эксплуатационные возможности оборудования.

Интересно, что устройство таких насосов даже несколько проще, чем стандартных центробежных, что делает их более низкими по стоимости.  Это можно отнести к явным достоинствам. Работают подобные приборы практически бесшумно и без вибраций. Еще один важный момент – насос вихревого типа не боится попадания определенного количества воздуха вместе с перекачиваемой водой – в технологических целях такое оборудование даже используют для перекачки жидких дисперсных составов, насыщенных газами.

Но вот к содержанию даже небольшого количества твердых взвесей они очень требовательны – это следует учесть при выборе, особенно если колодец не отличается высокой чистотой воды.

Кроме того, широкое распространение насосов такого типа ограничивает и не слишком «выдающаяся» долговечность – по этим показателям они существенно уступают центробежным.

Основные параметры выбора погружного насоса для колодца

Прежде чем отправляться за покупкой насоса для колодца, будущий владелец должен четко уяснить несколько важных пунктов:

  • Каковы основные цели использования насоса – будет ли он использоваться только для садово-огородных и хозяйственных целей, или же ему предстоит стать главным поставщиком воды для обеспечения всего дома.
  • Исходя из первого пункта – какая количественная потребность в воде должна обеспечиваться насосом, и каков должен быть создаваемый напор.
  • Важно иметь точное представление о глубине колодца и толщине водяного слоя в нем, причем не только статичного, но и динамического, то есть при активном заборе воды. В идеале требуется знать дебет колодца – то есть количество воды, поступающего в него в единицу времени. Обязательно принимается во внимание удаленность колодца от дома или предполагаемых точек водоразбора.
  • Важно иметь информацию о качестве воды в колодце, о степени ее замутненности, состоянии грунта на дне. Возможно, для этого будет недостаточно визуальных наблюдений, и потребуется провести более глубокий лабораторный анализ.

Не забываем про систему фильтрации и доочистки воды!

Проведенный анализ станет подспорьем при составлении схемы необходимой водоподготовки, в тех случаях, если колодец становится главным источником воды для постоянно обитаемого дома. Какие фильтры очистки воды необходимы в тех или иных случаях – читайте в отдельной публикации нашего портала.

Итак, при выборе погружного насоса для колодца оценивают следующие критерии:

  • Электрические параметры насоса. Хотя эти величины, с точки зрения оценки эксплуатационных возможностей оборудования, является, скорее, справочными, их учет необходим для создания соответствующей линии питания, которая будет в состоянии выдержать нагрузку. Возможно, придется предусмотреть выделенный автомат для насоса. Кроме того, некоторое насосное оборудование (в частности, центробежного типа) весьма требовательны к стабильности напряжения, так что при наличии проблем в электросетях придется устанавливать еще и стабилизатор.
  • Важнейшая величина при выборе – это создаваемый насосом напор воды, который обычно указывается в метрах водяного столба. Для справки – значение 10 метров столба примерно равно 1 технической атмосфере или 1 бар.

Создаваемый насосом напор должен обеспечивать и подъем воды с глубины, и доставку ее к точкам потребления, самым удаленным или максимально поднятым над уровнем земли. При этом должны учитываться еще и горизонтальные участки труб – на них в силу гидравлического сопротивления также происходят потери напора. Кроме того, значение имеет диаметр и даже материал труб – в металлических сопротивление всегда выше.

Естественно, в конечной точке потребления напор должен быть таким, чтобы обеспечивалось комфортное пользование водой, то есть не менее 1,5÷2 атмосфер. Некоторые приборы и устройства могут потребовать и больших значений – все это учитывается при предварительном расчете необходимого показателя.  Обычно это решается установкой гидроаккумулятора.

Как правильно рассчитать требуемый напор будет показано в приложении к статье – там размещены удобные калькуляторы.

  • Следующей важнейшей величиной является производительность прибора, то есть его способность перекачать необходимое количество воды в единицу времени (литров в секунду, кубометров в час и т.п.)

Здесь расчет ведется, исходя из количества точек потребления воды и их среднего расхода. Причем, обычно рассчитывают так, чтобы насос справился даже с кратковременным пиковым потреблением, в той маловероятной, но все же возможной ситуации, когда задействованы все точки.

Если насос будет применяться только для полива огорода, то здесь расчет совершенно другой – исходят из площади участка, необходимого количества воды и длительности полива.

Калькуляторы для расчета требуемой производительности также приведены в приложении к статье.

  • Важным параметром выбора являются размеры насоса. Если для колодца диаметр прибора не играет столь важной роли, как для скважины, то высота, наоборот, приобретает первостепенное значение –здесь все зависит от высоты водяного слоя. Насос должен быть подвешен так, чтобы оставаться погруженным в воду, но в то же время не располагаться ко дну ближе, чем рекомендует производитель, чтобы не вызывать понятие мути.
  • Обязательно учитывается допустимая загрязненность воды твердыми включениями – обычно этот параметр указывается в технической документации. Для колодцев с небольшой глубиной и заиленным дном целесообразнее будет приобрести насос с верхним забором воды. Если приор требователен к чистоте перекачиваемой воды, то лучше приобретать модель, оснащенную заборным парубком, который всегда поддерживается на определённой глубине с помощью поплавкового устройства. Обычно такие патрубки оснащены дополнительными фильтрующими устройствами.
  • Безусловно, намного спокойнее станет эксплуатация насоса, если он оснащен поплавковым датчиком уровня воды – так исключается засасывание воздуха в случаях, когда по каким-то причинам расход воды превысил дебет колодца.
  • корпус насоса должен быть изготовлен из высококачественного материала, не подверженного коррозии и не снижающего пищевых качеств воды. В разных насосах может применяться чугун или нержавеющая сталь (что, безусловно, влияет и на стоимость изделия). В последнее время все чаще стал использоваться и высокопрочный пластик.
  • Показатель массы прибора важен для организации надёжного подвеса насоса в толще воды. Многие модели сразу комплектуются тросиками или шнурами требуемого уровня прочности на разрыв.
  • Следует оценить длину кабеля питания – это поможет заранее решить, где придется устанавливать точку подключения.
  • Обращают внимание на дополнительные опции насоса и его комплектность. Здесь важными параметрами можно считать наличие степеней защиты от перегрева, от холостого хода. Многие модели сразу укомплектованы обратными клапанами, фильтрами механической очистки воды.  Очень удачно, если в комплект прибора сразу входит необходимая арматура (фитинги, муфты и т.п.) для подключения насоса к заборной трубе.
  • Важным параметром выбора всегда являются бренд изделия и его стоимость. Насос приобретается обычно с расчетом на длительную эксплуатацию, так что лучше приобрести высококачественное оборудование известных производителей – «Grundfos», «DAB», «Pedrollo», «Wilo», «Metabо», «Marina-Speroni», «QUATTRO ELEMENTI». Среди отечественных производителей смело можно отдавать предпочтение технике «Джилекс» — в ассортиментном ряду предусмтрена особая линейка «Водомет» именно для колодцев. Хороших отзывов заслуживают колодезные насосы марки «Водолей», «Elitech», «Калибр», «Беламос» и другие.

Во всяком случае, какая бы модель ни выбиралась, стоит оценить гарантийные обязательства производителя и, желательно, степень развитости сети сервисного обслуживания данной марки в вашем регионе.

Видео: колодезный погружной насос «Водомет» компании «Джилекс»

Приложения:

Расчет колодезного насоса для полноценного водоснабжения дома

А. Калькулятор расчета производительности насоса

Исходным параметрами расчета являются значения расхода воды на точках потребления. Примерные значения приведены в таблице:

Основные типы домашних (квартирных) точек водоразбораПиковый расход на точке (литров в секунду)
Биде0.08
Смеситель умывальника в ванной0.1
Сливной бачок унитаза0.1
Смеситель на кухонной мойке0.15
Посудомоечная машина0.2
Смеситель с душем для ванны0.25
Душевая кабинка обычная0.25
Душевая кабинка или ванна с гидромассажем0.3
Стиральная машина-автомат0.3
Кран (¾») для хозяйственных нужд (полив, помывка автомобиля, уборка и пр.)0.3

Просуммировав эти значения, получают пиковый расход воды. Однако, вероятность одновременного их использования невелика, поэтому можно ввести поправочный коэффициент:

k = 1 / √ (n-1),

n – суммарное количество точек потребления.

Ниже расположен калькулятор, позволяющий упростить самостоятельный расчет:

Б. Калькулятор расчета требуемого напора при прямой подаче воды к точкам потребления

Если внутренняя водопроводная система дома не оснащена гидроаккумулятором, то создаваемый насосом напор должен понять воду на требуемую высоту, преодолеть гидравлическое сопротивление внутренней разводки труб и обеспечить даже в самой дальней точке такое давление, которое требуется для корректной работы сантехники или бытовых приборов.

Все это учтено в расположенном ниже калькуляторе – введите запрашиваемые значения и получите результат.

При определении глубины установки насоса можно ориентироваться как на динамический уровень воды в колодце, так и на непосредственно точку расположения насоса – большой ошибки в данном случае не будет.

В. Калькулятор расчета требуемого напора при наличии в системе гидроаккумулятора

В данном варианте насос должен суметь преодолеть подъем и горизонтальный участок до точки установки гидроаккумулятора и создать там такой напор, чтобы обеспечить наполнение ГА до порога давления, при котором срабатывает автоматика, отключающая питание насоса. Чтобы оборудование не работало на пике своих возможностей, рекомендуется добавить резервные 10%.

Рассчитать параметр можно с помощью калькулятора:

Расчет колодезного насоса для полива приусадебного участка

Если насос планируется использовать только лишь для орошения участка, система расчета его параметров выглядит несколько иначе

А. Расчет производительности насоса для полива

Для расчета этого параметра можно воспользоваться следующей формулой:

Q = Sп × n / t

Sп – площадь полива, то есть орошаемого участка – грядок, клумб и т.п.

n – примерная норма расхода воды на единицу площади, л/м². Обычно этот показатель лежит в пределах от 3 до 6 литров, и зависит от посаженых культур, периодичности полива, особенностей почвы, установившейся погоды. При расчетах лучше ориентироваться на максимальные показатели – так будет создаваться определенный резерв, чтобы насос не работал на пределе возможностей..

t – время, которое предполагается отводить на полив участка. Обычно это мероприятие проводят в вечерние часы, после того, как спадет жара и опустится солнце, так что чаще всего рассчитывают на час-два.

Ниже приведен калькулятор расчета. Значение площади в нем – в сотках, так как именно такими величинами обычно оперируют огородники.

Б. Расчет напора насоса для полива огорода

Расчет – несложен, но его особенность в том, что могут применяться шланги различного диаметра (обычно от 15 до 25 мм), имеющие разное гидравлическое сопротивление. Кроме того, шланги обычно не располагаются по прямой, и плюс к тому на них могут устанавливаться тройники, муфты, краны, фитинги и т.п. Это требует внесения определенных поправок.

На конечной, самой дальней точке полива напор должен обеспечивать корректную работу оросительных устройств (насадок, распылителей и т.п). Обычно для этого требуется от 1,5 до 2,5 бар.

Все это учтено в калькуляторе, размещенном ниже:

stroyday.ru

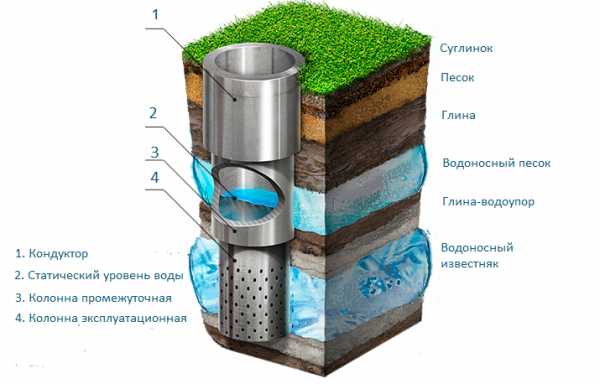

Общее понятие о колодцах и скважинах

Колодцы – это вертикальные шахты диаметром около одного метра и глубиной до 25 м. Для его обустройства применяют бетонные кольца, которые опускают на нужную глубину, предварительно герметизируя их и стыки между ними.

Глубина скважины начинается от 25 м и может достигать 100, 150 и глубже. Чтобы обустроить ее, нужен бур и обсадная труба соответствующей длины. Диаметр скважины обычно не превышает 150 мм.



Некоторые специалисты называют скважину с насосом артезианской. Сразу скажу, что это неправильно. Вода из артезианской скважины поднимается к поверхности сильным напором без дополнительного оборудования. Это происходит за счет давления пластов пород на водоносный слой.

Особенности колодцев и скважин

1. Колодец требует минимум затрат на оборудование. Для поднятия воды наверх достаточно ведра и троса (цепи). Насосы могут быть сравнительно недорогими и маломощными.

2. Если у вас отключат электричество, то воду из колодца вы сможете достать без помощи насоса, что не получится в случае со скважиной, если она не оборудована ручным насосом.

3. Вода в колодце не такая чистая, как вода в скважине. Это происходит из-за общего загрязнения земли и в результате дождей, благодаря которым грязь проникает в грунтовые воды.

4. Частое пользование колодцем – гарантия лучшего качества воды. Благодаря этому она не застаивается, а колодец самоочищается. Для скважины частое пользование не принципиально.

5. Водозабор в колодце обычно не превышает 150-250 л/час. Дебит скважины может быть в 10 раз больше, вплоть до 5 м3/час.

6. Вода из скважины практически всегда более минерализована (насыщена солями), чем колодезная. Кроме того, она может иметь неприятный запах, обусловленный залеганием рядом с водоносным слоем каких-либо ископаемых.

7. По стоимости монтажа и обустройства колодец всегда обходится дешевле, чем скважина.

Насосы для скважин

Все модели насосов для скважин являются погружными. Основная их особенность – качественная гидроизоляция двигателя и электрических соединений. Корпус и детали, контактирующие с водой, изготавливается из антикоррозионных материалов или соответствующим образом обрабатываются.

Погружные насосы разделяются на два типа: вибрационные и центробежные. Первые – недорогие, но и характеристики их довольно скромные. В среднем, высота столба воды при использовании вибрационных насосов редко превышает 40-60 м, а производительность – 750 л/час. Их можно использовать, для наполнения напорного накопительного бака, установленного на чердаке.

Центробежные насосы поднимают водяной столб на высоту 100 м и более. В отличие от вибрационных, они более тихие, надежные и производительные. Такие насосы обычно напрямую включаются в систему водоснабжения без накопительных баков.

Для семьи из трех человек подойдет скважинный насос любого типа, если его мощность будет 30-50 л/мин. Но это при условии, что не требуется дополнительного расхода воды, например, на полив огорода. В противном случае рекомендую использовать более мощный насос.



Более детально про скважинные насосы я написал в этой статье

Насосы для колодцев

Насосы для колодцев делятся на три вида:

  • погружные;
  • поверхностные;
  • ручные.

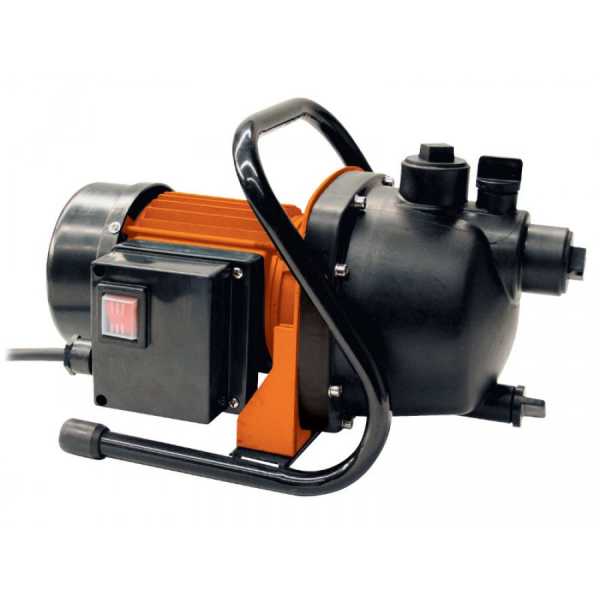

О погружных я рассказал в предыдущем разделе. Поверхностные насосы всегда ставят возле колодца. Они представляют собой электродвигатель, на валу которого закреплено рабочее колесо с крыльчаткой. Оно всегда заключено в герметичную камеру с двумя патрубками: для всасывания и выброса воды. Для того, чтобы поверхностный насос начал качать воду, первым делом нужно заполнить рабочую камеру и всасывающую трубу водой.

Современная промышленность выпускает уже готовые насосные станции, укомплектованные гидроаккумулятором и соответствующей автоматикой. Такое оборудование практически сразу после приобретения можно устанавливать и запускать в работу.

Ручные насосы

С помощью ручных насосов можно без проблем поднимать воду с глубины до 10 м. Их преимущество в том, что для работы не требуется электричество. Такой насос представляет собой всасывающее устройство, поршень которого имеет одностороннее пропускание. Дополнительно в трубу, которая погружена в колодец, устанавливается обратный клапан.



Такие насосы просты в эксплуатации и сравнительно недороги.

Несколько советов по выбору насосов

Чтобы рассчитать самостоятельно ваш расход воды и выйти на оптимальное ее потребление советую воспользоваться данными, по потреблению воды различным сантехническим оборудованием. Средний расход по точкам разбора:

  • умывальник – 60 л/ч;
  • мойка на кухне – 500 л/ч;
  • ванна – 300 л/ч
  • душевая кабинка – 500 л/ч;
  • туалетный бачок – 83 л/ч;
  • сауна, баня – около 1000 л/ч;
  • полив сада, огорода, газона или клумб– 1000 л/ч.

Для семьи из трех человек в доме с колодцем я рекомендую насос с номинальной подачей воды от 2 до 3 м3/час и высотой столба не более 55 метров. Для колодцев, у которых водяная линза расположена не глубже 5 м я устанавливаю поверхностный насос. В противном случае, или для скважины, используется только погружной насос с аналогичными характеристиками.

Таблица сравнительных характеристик разных типов насосов


Тип насосаНаработка на отказ, часГлубина забора воды, мНапор, мПропускная способность, м3
Вибрационный

2 000

0,5 — 1020 — 700,2 -2
Центробежный10 0001 — 4020 — 1001 — 10
Поверхностный20 0000,5 — 810 — 703 — 8

Дополнительные сведения и рекомендации

  1. Для нормальной работы насоса на семью из трех человек достаточно одного расширительного бака объемом 25л. Он обеспечит стабильное давление в системе и предотвратит гидроудары.
  2. Вся автоматика, обеспечивающая плавный пуск, защиту от «сухого хода», перепада давления, напряжения в электросети должна устанавливаться в защищенном месте.
  3. Поверхностные насосы могут комплектоваться эжектором, благодаря которому можно немного увеличить объем подаваемой воды.
  4. При расчете мощности насоса, учтите, что 10 м горизонтальной трубы равны 1м высоты водяного столба.
  5. Я рекомендую ставить два обратных клапана: один в колодце или в скважине, а другой перед фильтрами при вводе в дом.

О том, как правильно ввести воду в дом, я расскажу в одной из следующих статей.

kopanka.ru


otoplenie.site

Как правильно устанавливать обратный клапан на скважине -

Обратный клапан — обязательная вещь в абиссинском колодце. Без него он просто не будет работать. Обратный клапан нужен для постоянного поддержания вакуума в скважине. Подъем воды осуществляется за счет вакуума, который производит центробежный насос. Когда самовсасывающий центробежный насос отключается — то в этот момент обратный клапан захлопывается и скважина переходит в режим ожидания — в ней сохраняется вакуум, вода уже поднята до уровня насоса и при включении насоса сразу же идет вода.

Обратный клапан герметично накручивается сверху скважины, после того, как вы попали в жилу!

Правда встречаются в интернете отдельные умники, которые утверждают, что обратный клапан должен стоять снизу скважины и даже приводят пример — фильтр, а в нем шарик выступает в роли клапана.

Если хотите знать наше мнение — то это вредители. К такой конструкции обратного клапана лично у меня много вопросов.

Во первых — такой шарик не обеспечит герметичность! Если в латунном обратном клапане есть специальная прокладка, обеспечивающаа герметичность то железный шарик не сможет обеспечить герметичности.

Во вторых — чтобы попасть точно в водоносную жилу нужно через каждый забитый метр (после начала обводненного грунта) заливать воду и смотреть — уходит она или стоит. (Если начала уходит — то вы попала в жилу), а этот «замечательный» обратный клапан в виде шарика просто не позволит этого сделать. Таким образом щупать воду с обратным клапаном размещенным внизу можно будет только с помощью ручного насоса (каждый раз накручивая его).

В третьих — если вы установите латунный обратный клапан снизу скважины и будете ее забивать — я вам гарантирую, что он у вас от мощных ударов сломается и вы похороните и фильтр и клапан.

Если у вас не получилось сделать абиссинский колодец, то купленное оборудование (фильтр, трубы, муфты)  можно вернуть!



skvajina.com

как сделать своими руками, установить, устройство, как работает

Загородный дом предоставляет отличные возможности для того, чтобы получать все необходимые для полноценной жизнедеятельности блага. Еще бы. Ведь именно за городом, где-нибудь в поселке или даже в деревне, вы сможете вдоволь надышаться свежим воздухом, вырастить на собственном огороде экологически чистые продукты питания, порыбачить на настоящем озере или на реке. Помимо этого, вы в свободное время сможете спокойно отдохнуть на приусадебном участке или прогулявшись в лес. При всем этом не стоит беспокоиться о том, что отдых будет нарушен очередным ремонтом соседей или гулянкой на каком-то из этажей многоквартирного дома. Несмотря на все это, о безоблачной жизни говорить не приходится, ведь даже сделанный по всем правилам дом рано или поздно придется чинить. А это влечет разнообразные хлопоты, связанные с выбором и приобретением материалов, наймом работников или самостоятельным осуществлением того или иного мероприятия. В большинстве случаев именно таким образом (сделать своими собственными руками) хозяева домов справляются с неполадками в системе водоснабжения, канализационной системы и со многими другими инцидентами.

Обратный клапан препятствует проходу сточных вод в обратном направлении, его установка желательна не только в загородном доме, но и в многоквартирных домах, особенно на нижних этажах.

В том случае когда вы осуществляете проведение воды в дом, можно воспользоваться централизованной системой водообеспечения либо прибегнуть к рытью своего собственного колодца. На него после этого может быть установлен насос, который позволит доставлять воду в любые уголки огорода и, конечно же, дома. Рытье колодца станет очень полезным и для того, чтобы потом можно было правильно организовать канализационную систему. Ведь, после того как колодец будет готов, вы определите, на какой глубине в почве проходит водяная жила. Если воды в грунте проходят глубоко, то это не очень хорошо для колодца, но, наоборот, очень удобно для возведения выгребной ямы. Тогда, когда грунтовые воды располагаются на расстоянии ближе чем 2 м от поверхности земли, выгребную яму рыть запрещается. Для того чтобы правильно провести канализационные трубы в целом, необходимо еще и знать то, какие детали должны в нее входить. Помимо этого, стоит изучить их устройство, например, устройство обратного клапана. Его необходимо установить между трубами в вертикальном или горизонтальном положении.

Как своими руками правильно сделать канализацию?

Канализационная труба выводится из дома наружу и доводится до выгребной ямы или септика.

Если в вашем загородном доме проведена вода, то вам, соответственно, придется подумать о том, каким образом ее нужно будет выводить. Для этого обычно прокладываются трубы в подполе, к которым прикрепляется вся сантехника. Далее они выводятся наружу и попадают в выгребную яму. Таким образом можно выделить 3 основных функции системы канализации в частном доме. Это сбор сточных вод от предметов сантехники, отведение их от дома и заключительная — накопление стоков в одном резервуаре с последующей утилизацией. Именно в таком направлении и в таком порядке необходимо правильно функционирование канализационной системы. А не наоборот. Итак, первую функцию выполняют стояки и трубы, которые располагаются на территории сооружения. Для того чтобы максимально надежно провести данный этап монтажа своими руками, необходимо правильно рассчитать все материалы (лучше использовать пластиковые), а также не забыть о том, что им необходим уклон для того, чтобы вода постоянно стекала. Таким образом, подвесы, на которых будет монтироваться внутренняя система, должны иметь разную длину. Чем ближе к выгребной яме, тем длиннее должны быть подвесы.

Вторая функция осуществляется за счет внешней канализационной системы. Для этого необходимо сначала сделать отверстие в фундаменте, сквозь которое будет выведена труба из дома на улицу. Она должна пролегать на определенной глубине.

Так, например, для жителей центральной части нашей страны лучше всего сделать траншею не менее 50 см в глубину.

Обратный клапан имеет форму цилиндра, крышка которого открывается под напором стоков и закрывается при помощи возвратной пружины. В случае аварийной ситуации закрытая крышка не даст стокам пройти в обратном направлении.

Именно на таком расстоянии от поверхности земли наружная канализационная система будет нормально функционировать и не замерзнет в условиях зимнего времени года. Траншею тоже следует выкапывать с постепенным углублением. Оно должно осуществляться примерно на 3 см через каждый м. Что касается сбора стоков в одном месте, то этим занимается либо выгребная яма, либо септик. И то, и другое является завершающим этапом канализационной системы в частном доме. Выгребная яма, в отличие от септика, чаще всего обустраивается своими руками в виде кирпичной кладки. Само же углубление и под яму, и под септик можно тоже либо вырыть своими руками, либо воспользоваться услугами специальных машин — экскаваторов. Внутренняя же отделка зависит от ваших предпочтений и возможностей.

Для чего и как можно установить обратный клапан на канализации?

В механизме обратного клапана находится шар, заполненный воздухом. При аварийной ситуации шар присасывается к мембране и не дает стокам пойти в обратном направлении.

Несмотря на то что все работы, которые были перечислены выше, проводятся по правилам, возможны все-таки некоторые неполадки в процессе эксплуатации канализации. Большинство их происходит во внутренней ее части и связано с неправильным и неплотным закреплением соединений между трубами и дополнительными деталями, позволяющими провести разворот и загиб трубопровода. В таком случае придется прибегнуть только к тому, чтобы заменить вышедшие из строя детали. Но порой случаются неприятности даже тогда, когда все укреплено по правилам. Случается это из-за засоров, происходящих в стояках или в трубах. В результате может произойти и так, что все сточные воды вернутся в вашу квартиру обратно. Из-за этого сантехника не сможет выполнять свои основные функции. Особенно неприятно то, что привычным способом (вантузом или химикатами) исправить сложившуюся ситуацию не получится.

Для того чтобы подобных аварий не происходило, необходимо при монтаже всей системы установить обратный клапан на канализации. Он не только не пропустит фекалии и другие воды обратно в раковину или унитаз, но и не позволит неприятному запаху просочиться в комнаты.

Виды обратных клапанов и их установка в канализационной трубе своими руками

Обратный клапан может быть установлен только в вертикальной или горизонтальной части трубопровода.

В зависимости от того, где устанавливаются клапаны, они могут быть разными. Чаще всего используются обычные обратные клапаны для отработанной воды. Они выполняются из пластика или из металла. Сантехника, к которой прикрепляются данные клапаны, может быть соединена с ними напрямую, или же их можно устанавливать на некотором расстоянии от стояка. Также клапаны могут быть установлены на нескольких сантехнических приборах. Пластиковые клапаны имеют резьбу, с помощью которой они вкручиваются в трубы. Внутреннее их устройство представляет собой камеру, располагающуюся между двумя патрубками. Они, в зависимости от материала самого клапана, тоже выполнены из металла или из ПВХ. Патрубки располагаются на разных уровнях. Тот, в который будут затекать сточные воды, расположен выше выпускающего патрубка. Внутри камеры есть также шар, наполненный воздухом. Он давит на мембрану, расположенную внутри камеры, и из-за этого вода не может попасть обратно и подняться на уровень, на котором установлена сантехника.

Что нужно знать для того, чтобы поставить обратный клапан?

Схема работы обратного клапана для колодца: 1) сброс воды; 2) ливневая канализация; 3) дренаж; 4) проходное уплотнение.

Для того чтобы в клапане не скапливался мусор, на нем закреплена крышка. Она предназначена для того, чтобы вы могли в любое время определить, в каком состоянии находится клапан и не пора ли его прочистить. Помимо крышки, на клапане часто устанавливается перекрывающий рычаг, который позволяет в случае аварии быстро перекрыть доступ воды. Поставить такие клапаны можно вертикально или горизонтально. Помимо простых клапанов, существуют клапаны для фановых труб. Чаще всего они устанавливаются в отводящих трубах унитазов. Клапан выполняется в цилиндрической форме, сверху установлена крышка. Под напором воды крышка открывается, а затем с помощью пружины она приводится в прежнее положение. Сточные воды оказывают давление на крышку изнутри, но не открывают ее. Обычные размеры такого клапана составляют примерно 100-110 см в диаметре. Этот клапан тоже можно поставить своими руками.

Установка обратного клапана своими руками производится не только в частных домах, но и в многоэтажных жилых помещениях. Так, если вы проживаете на первом этаже, то без клапанов на каждом предмете сантехники вам не обойтись. Ведь трубопровод может засориться и не по вашей вине, а если это произойдет, то вам наверняка не придется по вкусу то, что все сточные воды со всего подъезда окажутся в вашей квартире. Поэтому, при монтаже канализационной системы или когда устанавливается та или иная сантехника, необходимо вмонтировать в систему обратный клапан, который вполне реально установить и своими руками. Для этого достаточно будет сделать все необходимые замеры и подобрать подходящий материал. Сейчас можно на прилавках магазинов найти и металлические фланцевые клапаны. Но используются они, для того чтобы сделать правильную канализацию, в настоящее время очень редко.

1pokanalizacii.ru

как установить, для чего он нужен

Что это и для чего нужен

Обратный клапан для канализации – это специальное запорное устройство, обеспечивающее надежное закрытие проходного отверстия в полости канализационной системы.

Основное предназначение затвора – препятствие движению стоков при засоре и переполнении сети.

Монтаж дросселя необходим:

  • В канализации в многоквартирном доме, на первом этаже, в подвале.
  • В частном доме, расположенном на участке с высоким уровнем грунтовых вод.
  • При монтаже системы, если не соблюдались все правила укладки трубопровода.
  • Как страховочный вариант в любых стоках.

Запорная арматура также участвует в противостоянии тараканам и грызунам, которые могут проникнуть в дом, двигаясь по трубам. Затвор всегда находится в закрытом положении и открывается, только когда вода из сантехнического прибора попадает в водоотвод.

Во время внедрения прибора в уже действующую канализацию возникают некоторые трудности с отключением системы и последовательным соединением труб, поэтому монтаж вентиля нужно предусмотреть во время первичной укладки трубопровода.

Виды, как работают устройства

Канализационный обратный клапан бывает нескольких видов. В зависимости от места установки и характера работы сети.

1. Поворотные, их еще называют лепестковыми (хлопушки).

Корпус квадратный или продолговатый с раструбным соединением с одной стороны и холостым концом с другой. Внутри к верхней части стенки прикреплена круглая шайба диаметром больше проходного отверстия трубы на 2-4 мм.

В месте крепежа установлена нетугая пружина, позволяющая плотнее прикрывать проход.

В спокойном состоянии при горизонтальном монтаже хлопушка закрыта и открывается, когда в систему попадают стоки из сантехнических приборов. Если произошел засор, переполнение и вода хлынула вверх, дроссель закрывается и перекрывает доступ.

В некоторых моделях дополнительно установлен ручной гидрозатвор того же принципа действия. Он расположен на той же линии, сразу после первой заглушки. Его задача в механическом перекрытии прохода стоков, если первый клапан канализационный не сработает.

2. Подъемные.

Основным элементом, перекрывающим проход, также является круглый диск. Он прикреплен к потолку корпуса болтом, вокруг обвита металлическая пружина. Она создает напряжение для удерживания мембраны в закрытом состоянии. Давления воды, попадающей в систему, хватает, чтобы поднять шайбу с пружиной и пойти дальше.

Устройство дросселя позволяет остановить обратный поток, который давит на диск сверху вниз. Конструкция используется в любой системе канализации. Отличительной чертой строения корпуса является фланцевое соединение верхней крышки. Открутив ее, можно легко почистить и отремонтировать прибор.

3. Шаровые.

Устанавливаются только на внутренних сетях. Внутри корпуса есть специальные углубления: в одно проходит вода, а в другом размещен шарик. Во время движения стоков от прибора к приемнику шарик закатывается в полость.

Если процесс происходит в обратную сторону, шар перекрывает проход.

У затвора есть один минус. В канализации нет чистой воды, значит, стоки всегда с примесью грязи и нечистот. Между шаром и стенкой устройства может попасть мусор, и он будет протекать.

4. Межфланцевые.

В основном используются в водопроводных системах. За счет своей компактности они, конечно, выигрывают у хлопушки, но условия установки очень жесткие.

Сапун монтируется между двумя фланцами и при открывании его подвижная часть должна войти внутрь трубы.

Межфланцевый дроссель – это металлический цилиндр, внутри которого по оси закреплен диск с пружиной. Тарелочка находится в закрытом состоянии всегда и открывается при подаче давления. Особенность в том, что рабочее давление в канализации меньше водопроводной. Поэтому стоки не могут продавить пружину.

Перечисленные затворы бывают только механическими, за исключением подъемных и лепестковых, они бывают электрическими. В верхней крышке, помимо ревизии, устанавливается мотор, который срабатывает после сигнала датчика, и хлопушка закрывается автоматически. А также воздушный от запаха.

Обратные клапаны для канализации отличаются по цвету. Это нужно чтобы определить место его установки. В наружном использовании его изготавливают коричневого цвета, в внутреннем – серым.

Материал изготовленияДлина в ммДиаметр в мм
ПолипропиленОт 200 до 420От 50 до 110
ПластикОт 210 до 600От 50 до 315
ПВХ307337451520615780110160200250315400
Нержавеющий металл210 – 30050
Чугун230390310350400480600730850506580100125150200250300

Размеры в таблице приведены примерно, так как каждый производитель выпускает разные изделия.

Как установить своими руками

На момент проектирования в систему уже должны вкладываться риски ее затопления, поэтому в этот период необходимо проработать установку затвора. Монтаж происходит в несколько этапов.

Установка обратного клапана может производиться как на внешнюю систему, так и на внутреннюю.

Первый этап – выбор места установки

Место для установки дросселя должно быть легкодоступным. Нельзя монтировать оборудование в стену и в пол, закрывать его и загромождать.

На каждом устройстве существует крышка для прочистки и ремонта, поэтому доступ к нему нужен постоянно. Если канализация проходит в полу или бетонном основании, запорный механизм монтируется в трубу, а его верхняя часть остается на поверхности.

Если глубина прокладки велика и оголовник скрылся из вида, в полу делаем съемную крышку для проведения ревизии.

Второй этап – выбор прибора

Замки классифицируются по-разному, одни устанавливаются на улице, в колодце, другие подлежат монтажу только внутри помещений. Необходимо выбрать самый подходящий под условия монтажа. При ошибке в этом пункте впоследствии затвор может разрушиться, треснуть.

Инструменты:

  1. Болгарка с отрезным диском.
  2. Острый твердый нож для снятия фаски.
  3. Масло, паста для смазки.
  4. Молоток и плоская доска.
  • В месте монтажа очищаем пространство для работы.
  • Замеряем длину устройства, чтобы он влез в заготовленное пространство.
  • Конец трубы обильно смазываем моторным маслом или сантехнической пастой.
  • Уплотнительное кольцо также следует обработать.
  • Перед тем как вставить хлопушку в трубу, наживив раструб, несколько раз провернем прибор (если есть возможность).
  • С небольшим усилием, но резко втыкаем трубу в дроссель.
  • Затем проверяем, не задралась ли резинка в приборе.
  • С обратной стороны продолжаем сборку системы канализации.

Не всегда есть возможность установить дроссель при первоначальном монтаже трубопровода. Это можно сделать и в действующей системе.

  • Выбрав место, болгаркой аккуратно вырезаем кусок трубы. Желательно выбрать место ближе к раструбу, чтобы кусок можно было вынуть.
  • Отрезок трубы делаем чуть больше самого прибора. Чтобы не разбирать всю нитку целиком, нам потребуется канал с компенсаторным раструбом.
  • Компенсатор вставляем в трубу, а затвор с другого края.
  • Вставляем сборку на трубопровод сначала со стороны компенсатора, двигая его до упора, затем, выдвигая из раструба, вставляем затвор – с другой стороны.

Важно: каждое место среза в трубе необходимо обрабатывать, снимая фаску.

Как снять фаску на пластиковой или ПВХ-трубе

Конец, если он не зафиксирован в системе, вытаскиваем и прижимаем его между ног или подмышкой так, чтобы срез был перед глазами. С помощью острого ножа начинаем срезать кромку по кругу. Получается фаска, конус. Все заусенцы в местах среза тоже убираем.

Как поставить на выходе из сантехнического прибора

Для установки к унитазу понадобится внешнее устройство без стабильного корпуса, внутри которого ходит хлопушка. Вместо этого на унитаз сзади надевается манжет, на конце которого закреплена твердая мембрана. Затвор конусного вида. Последовательное соединение позволяет воткнуть устройство внутрь раструба, где тарелочка и будет работать. Каждое место стыка промазываем маслом или сантехнической пастой для лучшего присоединения.

Правильное и неправильное расположение

У каждого устройства, открытого или закрытого, на корпусе нарисовано направление движения стоков. Обозначается стрелкой или треугольником. Именно по направлению воды устанавливается гидрозатвор.

Затвор работает только в одном направлении и в разных положениях: будь то вертикальное или горизонтальное расположение прибора. Если все условия монтажа соблюдены, в первые минуты будет видно, что устройство функционирует и вода проходит через мембрану.

Правильное положение прибора еще определяется по способу монтажа. От раструба к холостому концу (то есть в раструб) можно вставить только пустой конец трубопровода. С другой стороны только соединительное расширение трубы с уплотнительной резинкой.

Неправильное расположение грозит постоянными проблемами, возникающими с устройством. Прибор, установленный не по схеме или не в том месте, сразу покажет свою несостоятельность. Любая работа начинается с прочтения инструкции, монтаж гульфика не исключение.

Трудности, которые могут возникнуть при неправильной установке:

  1. Труднодоступное место. Устройство требует постоянного мониторинга после монтажа, поэтому, если запорная арматура стоит в углу или под слоем бетона в другом недоступном месте, обслуживать ее не представляется возможным.
  2. Прибор установлен с нарушением технологического процесса. Негерметичные стыки, постоянно подтекающие крышки – затворов малоприятное зрелище. Если резинки в раструбе не смазывать маслом во время монтажа, они задираются или проваливаются вовнутрь. Даже когда все стыки присоединены друг к другу в упор и плотно, они могут протекать из-за проворачивания уплотнительных колец.
  3. Нельзя устанавливать дроссель сразу после поворотной части системы. Во время движения стоки набирают приличную скорость, а значит, и создают давление. Труба забилась или не справилась с обратным потоком, и клапан закрылся. Сразу проблема не была обнаружена, и вода продолжила поступать из сантехнического прибора. Поток воды, подойдя к мембране получит сопротивление и может выбить отвод из соединительного стыка. Поэтому прибор устанавливается строго на прямом участке.
  4. Выбрано неверное направление установки клапана. На любом устройстве имеется указатель движения воды, согласно этому рисунку и нужно производить монтаж. Если прибор перевернуть или поставить вниз крышкой для проведения ревизии, узел перестанет работать.

Как почистить, проведение ревизии

Канализационная система сама по себе исключает прохождение по ней чистой воды. Иногда мусор не проходит через клапан, застревая в основании щечек заглушки. Данная проблема часто возникает, если не следить за тем, что попадает в стоки.

Производители гидрозатворов предусмотрели в устройстве ревизионное окошко. Расположено оно в верхней части затвора. Крепится на нескольких болтах: трех или четырех. Прочистка или осмотр узлов агрегата происходит через него.

Выкручиваем болты, предварительно ослабив каждый. Снимаем крышку гидрозатвора. Станет видно круглую мембрану и камеру, через которую проходит вся вода. Весь мусор и крупные элементы, застрявшие в камере, убираем перчаткой. Несколько раз хлопаем заглушкой, отряхивая ее. Теперь надо промыть прибор.

Внутрь окна заливается чистая вода. Сначала промывают камеру после мембраны, затем входной отсек. Нормальную работу дросселя после ревизии проверяем, смыв унитаз или включив воду в раковине. Все это, не закрывая крышку смотрового окна. В него можно посмотреть, как все работает. Только после этого закрывают крышку и закручивают болты. Резинку также надо промыть и вернуть на место.

Важно: нельзя сразу вытаскивать все шпильки и снимать крышку. Остатки стоков могут резко хлынуть через окошко.

Популярные марки и технические характеристики

«Татполимер» – торгово-промышленная компания, в прайсе которой имеется обратный клапан на канализацию ТП- 85.100. Запорная арматура изготовлена из полипропилена. Диаметр 110 мм, имеется ручка ручного управления заслонкой. Рабочая температура до + 60 градусов. Выдерживает давление столба воды до трех метров. Предназначение – хозфекальная канализация. Минимальный срок службы 40 лет.

«Пештан» – сербский производитель арматуры для инженерных систем из полипропилена и ПВХ. Изделие этой фирмы изготовлено из поливинилхлорида. Окрашен в светло-коричневый цвет. Применим как для систем наружной канализации, так и внутри зданий. Имеет функцию ручного управления заслонкой. Подходит для напорных систем. Диаметр проходного отверстия 110 мм, материал изготовления – полимер. Срок службы полимерных изделий свыше 50 лет.

Ostendorf – Германия. Надежный и прочный вентиль из полипропилена. Диаметр трубки 50-160 мм. В зависимости от назначения бывает серого и коричневого цвета. Серый диаметром 50 мм, только для внутренних систем. Рабочая температура до +95 градусов. Ручное управление – мембраной с помощью поворотного флажка на крышке. Болты на крышке из нержавеющего металла, легко откручиваются в агрессивной среде. Уплотнительная резинка в раструбе изделия имеет особую коническую форму, это позволяет ей крепко расположиться в канавке и не проворачиваться.

Полезное видео

Подробно об агрегате:

Самостоятельно устанавливаем:

wodakachka.com

Отправить ответ

avatar
  Подписаться
Уведомление о
