Обратный клапан – производители обратных клапанов
– Ваш лучший производитель обратного клапана –
Обратный клапан COVNA, на который вы рассчитываете
обратный клапан это клапан, который предотвращает возврат среды и защищает проект. Как производитель обратных клапанов, COVNA производит обратные клапаны всех типов, материалов и стандартов конструкции на ваш выбор.
| Тип | Тип качания, вертикальный тип, тип диска, тип двойной двери, тип клапана, тип подъема или тип шара |
| Варианты материалов | Тип из нержавеющей стали, тип из латуни, тип из углеродистой стали, тип из чугуна или пластиковый тип |
| Параметры подключения | Фланцевые, резьбовые или сварные |
Получить лучшую цитату Просмотреть техническое описание
Что такое обратный клапан?обратный клапан относится к клапану, открывающая и закрывающая части которого представляют собой круглые диски и зависят от собственного веса и давления среды для создания действий, блокирующих обратный поток среды.
Обратный клапан представляет собой автоматический клапан. Не подавать питание и не проветривать, что означает, что объект обесточен, а обратный клапан по-прежнему будет нормально работать. Обратный клапан имеет заданное направление потока среды, среда поступает с впускного конца и вытекает с выпускного конца. Когда входное давление превышает сумму веса диска и его гидравлического сопротивления, клапан открывается. Наоборот, клапан закрывается, когда среда течет обратно, тем самым предотвращая обратный ток среды и защищая трубопровод, компрессор и насос.
Обратный клапан широко используется в нефтегазовой, водоочистной, горнодобывающей промышленности, на электростанциях, в котельных и т. д.
В COVNA мы выберем и произведем правильный обратный клапан в соответствии с вашими потребностями.
источник: saVRee
Типы обратных клапанов по конструкции
Обратный клапан
Поворотный обратный клапан имеет диск клапана и качается вперед или назад.
Когда среда течет вперед и давление больше, чем на клапанной тарелке, среда может нормально циркулировать. Но когда среда пытается вернуться, пластина клапана закрывается, чтобы предотвратить обратный поток среды для защиты трубопровода.
Вертикальный обратный клапан
Вертикальный обратный клапан подходит для проекта с вертикальным потоком. Он имеет пружину и диск клапана. Когда среда поступает в корпус клапана с впускного конца и давление превышает силу упругости пружины, пластина клапана открывается и позволяет среде нормально циркулировать. Когда часть среды возвращается, пружина блокирует пластину клапана, предотвращая возврат среды.
Обратный клапан вафельного диска
Межфланцевый обратный клапан подходит для горизонтального трубопровода. Он также имеет пружину и диск клапана. Тот же принцип работы, что и у вертикального обратного клапана.

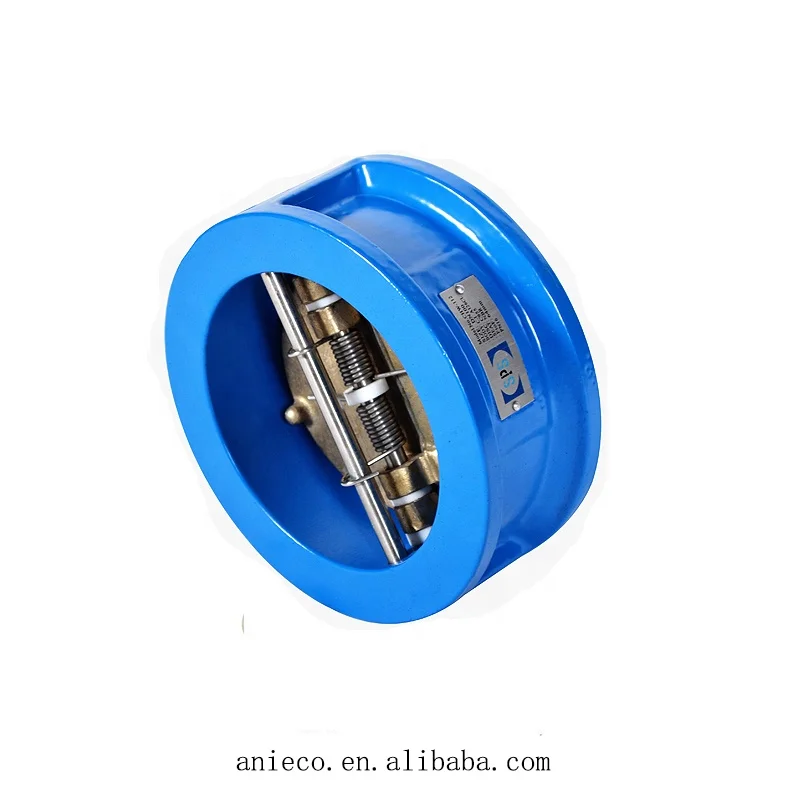

Двухдверный обратный клапан
Обратный клапан с двойной дверью, как следует из названия, когда среда проходит через вход, диск с двумя клапанами открывается как двойная дверь.
Для разрешения прямого потока или предотвращения обратного потока.

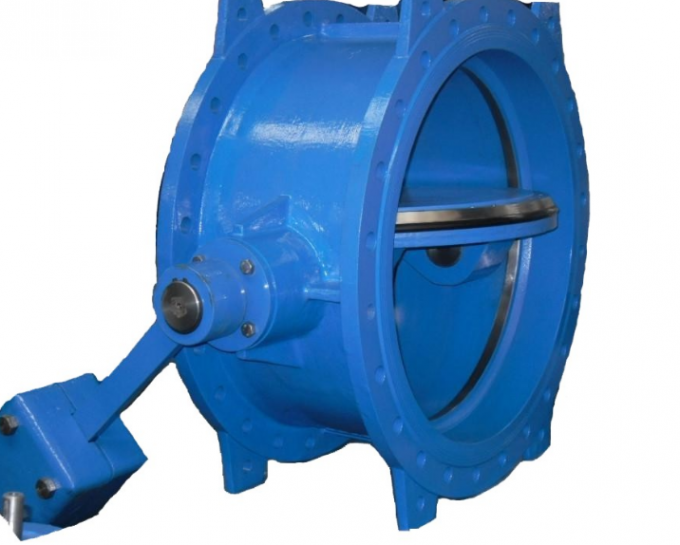

Обратный клапан заслонки
Откидной обратный клапан, как однодверный обратный клапан. Когда среда проходит из впускного отверстия, заслонка открывается и пропускает поток вперед.
Подъемный обратный клапан / шаровой обратный клапан
Обратный клапан Life выглядит как шаровой клапан, поэтому он также называется шаровым обратным клапаном. Он имеет шар или поршень для предотвращения обратного потока.
Получить лучшую цитату Спросите об индивидуальном обслуживании клапана
Обратные клапаны по соединениям
Фланцевый обратный клапан
Фланцевый обратный клапан является одним из самых популярных клапанов в COVNA. Фланцевый обратный клапан доступен в стандартах ANSI, JIS, DIN, GB для удовлетворения различных требований трубопровода. Особенность фланцевого соединительного клапана, в том числе простота установки.

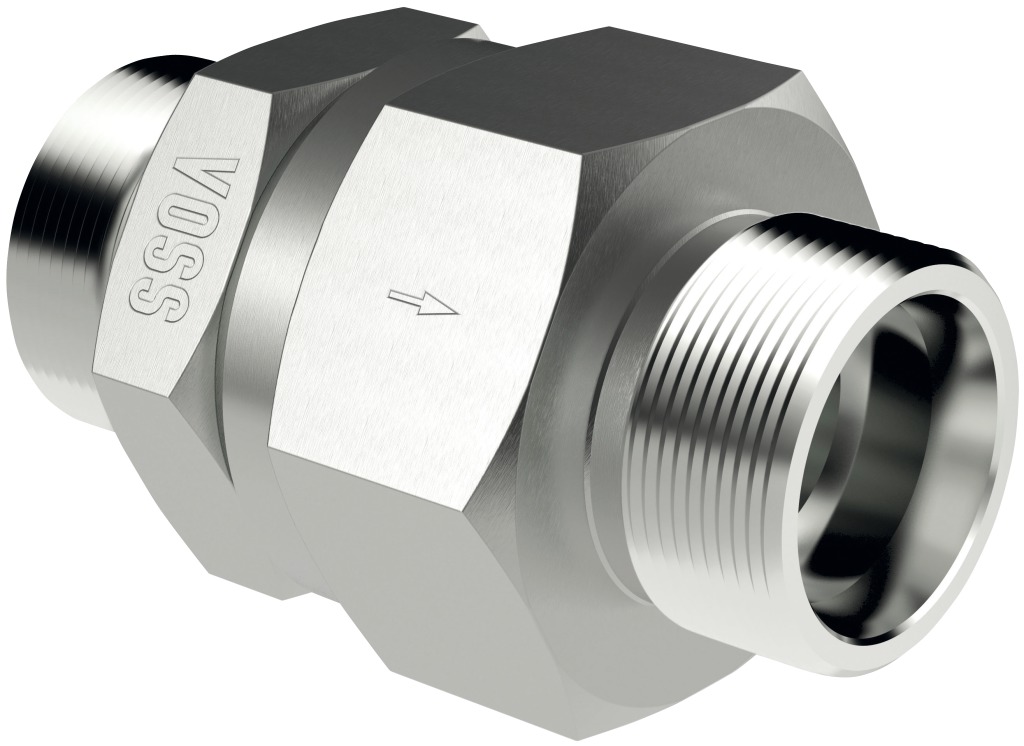

Резьбовой обратный клапан
Резьбовой обратный клапан представляет собой клапан, использующий резьбовое соединение для соединения с трубопроводом.
Доступны стандартные резьбы G или NPT. Установка проста, потому что не требует дополнительных аксессуаров или специальных навыков.
Сварной обратный клапан
Сварной обратный клапан относится к соединению клапана и трубопровода с помощью сварки. Обычно используется на важных трубопроводах. Подходит для трубопроводов высокого давления.
Получить лучшую цитату Спросите об индивидуальном обслуживании клапана
Типы обратных клапанов по материалу
Обратный клапан из нержавеющей стали

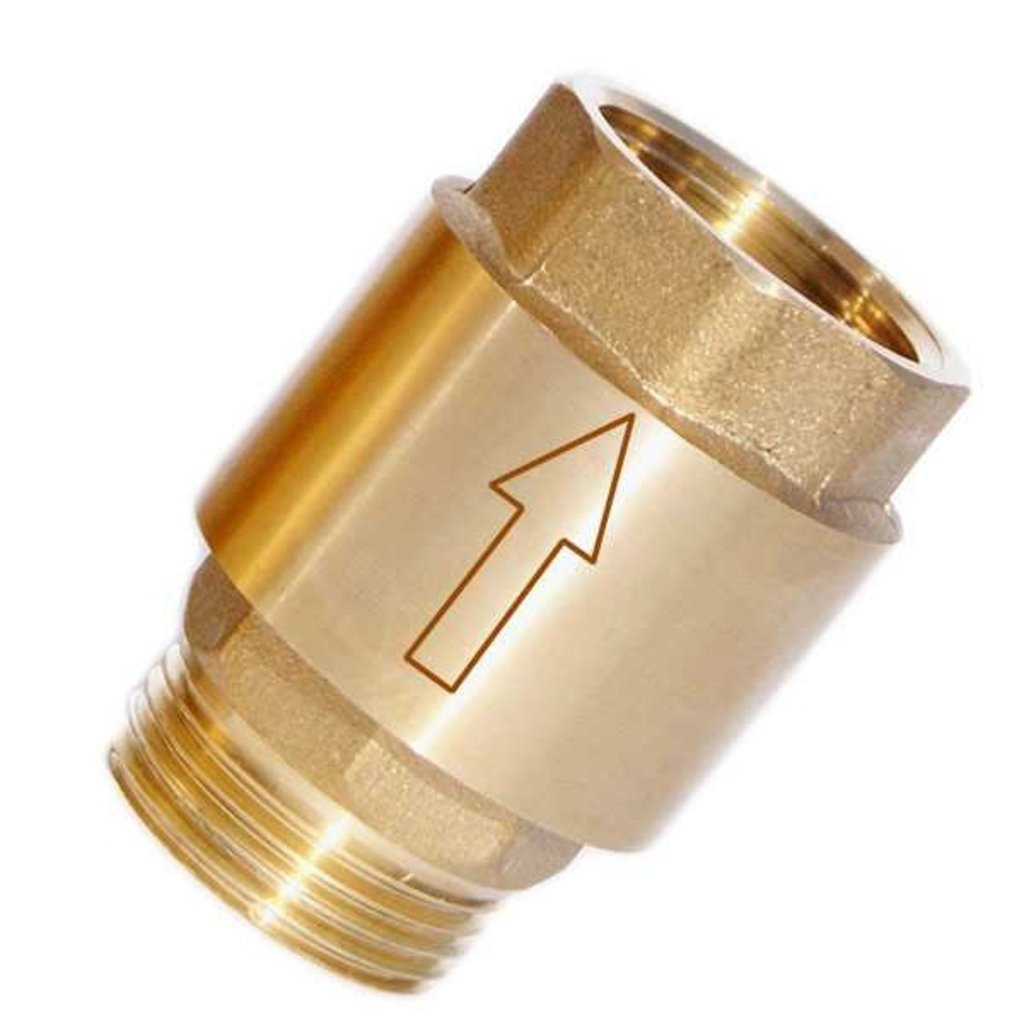

Латунный обратный клапан
Обратный клапан с вкладышем из ПТФЭ
Обратный клапан с вкладышем из ПТФЭ
Обратный клапан из углеродистой стали
Чугунный обратный клапан
Получить лучшую цитату Спросите об индивидуальном обслуживании клапана
Наша компания
Оборудование
Отрасли
Контакты
Здание C, Longchang Micro-Chuang Yuan, No.26 Hangtang Street, Дунгуань, Китай
Телефон: + 86 13724477011
Эл.
почта: [email protected]
Не стесняйтесь подписаться на нашу сеть в социальных сетях
Страница не найдена
Извините, мы не можем найти такую страницу, потому что:
Наш сайт глобально обновился, и искомая Вами страница переехала или больше не существует
Адрес введён неверно. Проверьте адрес, в том числе на наличие пробелов
Попробуйте:
Вернуться на Главную
Зайти в наш Каталог
Связаться с нами напрямую
Использовать Поиск в правом верхнем углу
Прочие ссылки:
Области применения
Отрасли промышленности
Приложения VAG
- Global
- English
- Deutsch
- Français
- Español
- Česká republika
- Český
- Africa
- VAG-Brand: Klamflex
- Polska
- Polski
- 中国
- 中文
- English
- Россия
- Pусский
- USA / Canada
- VAG |
- VAG-Brand: GA Industries
- Brazil
- VAG-Brand: RTS |
- VAG-Brand: FKB
Вход
Введите Ваш email и пароль.
Вход
E-mail:
Пароль:
Забыли пароль?
Производитель промышленных и трубопроводных обратных клапанов
Производитель промышленных и трубопроводных обратных клапанов | УорренВальвВаш браузер устарел.
В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для получения наилучших результатов используйте один из последних браузеров.
- Хром
- Фаерфокс
- Internet Explorer Edge
- Сафари
Warren Valve является пионером на рынке промышленных обратных клапанов.
Компания Warren предлагает литые, кованые и трубопроводные (сквозные) обратные клапаны.
Производственные возможности включают ¼”-42”, ANSI 150#-2500#. Материалы конструкции включают углеродистую сталь, нержавеющую сталь, сплав 20 и другие экзотические материалы.
При выборе наиболее подходящего промышленного обратного клапана для вашей службы следует соблюдать осторожность. Это включает размер трубы, материал клапана, номинальное давление, температуру и торцевое соединение клапана. Другие ключевые элементы, которые необходимо учитывать, включают неорганизованные выбросы и требования NACE.
Обратные клапаны используются во всех отраслях промышленности, где требуется предотвращение обратного потока в системе трубопроводов. Сюда входят нефтегазовая, нефтеперерабатывающая, нефтехимическая, целлюлозно-бумажная, морская промышленность, производство электроэнергии, машиностроение и промышленный газ.
Узнайте, как сделать заказ сегодня!
Посмотреть все характеристики продукта
Обратный клапан из литой нержавеющей стали и сплава
Литой обратный клапан из нержавеющей стали и сплава
| Размер | Номинальное давление | Марки материалов |
| 1/2″ – 36″ | АНСИ 150# – 2500# | CF8M Сплав 20 *Другие экзотические материалы |
Кованый обратный клапан
Кованый обратный клапан
| Размер | Номинальное давление | Марки материалов |
| 1/4″ – 2″ | 800# – 1500# | А105Н Ф316 *Другие экзотические материалы |
Обзор продукта
Размерный ряд От 1/4” до 42”
Диапазон давления От ANSI 150# до ANSI 2500# номинальное давление
Классы материалов WCB, A105N, LCC, LF2, CF8M, 316, 316L, A20, Hastelloy C, другие экзотические материалы
Материалы отделки
13Cr, SS 316, A20, Monel и Hastelloy C.
Материалы мягкого седла, доступные для конструкции
Материалы прокладок Графит, ПТФЭ
Конечные конфигурации С выступом, RTJ, с резьбой, под приварку внахлест, с резьбой X под приварку внахлест
Стандарты Соответствует NACE
Свяжитесь с нами
Почему обратные клапаны
Промышленный обратный клапан используется для предотвращения обратного потока в трубопроводе. Warren Valve предлагает конструкции Swing и Piston Check. В Swing Check поток жидкости проходит прямо через клапан, что приводит к минимальному падению давления. В поршневом клапане жидкость течет по S-образной схеме через клапан с некоторым ограничением потока. Конструкция Swing Check является оптимальным решением для больших трубопроводов с ограниченным количеством случаев обратного потока, чтобы предотвратить обратный поток без ограничения потока. Проверку поршня следует рассматривать для процессов, в которых возникает сильный и/или постоянный обратный поток.
Диск обратного клапана поворачивается в открытое положение, когда среда течет по трубопроводу. Противодавление в магистрали и/или сила тяжести удерживают диск в закрытом положении. Поворотные обратные клапаны могут быть установлены в горизонтальных или вертикальных линиях, но должны быть установлены в правильном отношении к потоку среды, как указано стрелкой на корпусе.
Мы стремимся к качеству.
обратных клапанов – O’Keefe Controls Co.
Обратные клапаны предназначены для обеспечения «свободного» потока в одном направлении и предотвращения потока в обратном направлении.
Эта функция «проверки» необходима для правильной работы системы в очень широком диапазоне приложений. Например, в канализационных линиях используются большие обратные клапаны, чтобы отходы текли только в одном направлении. В гидравлических системах самолетов обратные клапаны меньшего размера используются, помимо прочего, для управления исполнительными механизмами в шасси.
Эти два примера подчеркивают разницу в РАЗМЕРЕ, необходимую для обратных клапанов для промышленного применения.
Компания O’Keefe Controls Co. обслуживает множество отраслей, в которых требуется небольших и миниатюрных обратных клапана. Компания O’Keefe Controls Co. производит следующие три типа обратных клапанов:
- Дисковые обратные клапаны
- Обратные шаровые клапаны
- Обратные клапаны с резьбовой вставкой
Исполнения для встроенной и встроенной установки
Хотя обратные клапаны бывают всех форм и размеров, их можно разделить на две основные конструкции: рядные и встроенные.
Проходные обратные клапаны имеют патрубки на входе и выходе. Это позволяет пользователю установить обратный клапан непосредственно в трубу, трубку или шланг, по которым течет контролируемая жидкость. Доступен большой выбор соединений, включая NPT, 10-32 UNF и компрессионную трубку, и это лишь некоторые из них.
Встроенные обратные клапаны предназначены для встраивания в клапан, коллектор или какой-либо другой компонент жидкостной системы. Опять же, существует большой выбор доступных конфигураций, упрощающих установку встроенного обратного клапана в систему. Широкий диапазон корпусов, предназначенных для ввинчивания в полость с прямой резьбой, доступен с прямой резьбой США или метрической системы, также доступны несколько методов уплотнения.
Дисковые обратные клапаны
НАЖМИТЕ ЗДЕСЬ, чтобы просмотреть наш каталог предложений дисковых обратных клапанов
Шаровые обратные клапаны
НАЖМИТЕ ЗДЕСЬ, чтобы просмотреть наш каталог предложений шаровых обратных клапанов
Резьбовые обратные клапаны
НАЖМИТЕ ЗДЕСЬ чтобы просмотреть наш каталог предложений обратных клапанов с резьбовой вставкой
Позвоните нам, чтобы узнать о вашем применении обратных клапанов: 203.261.6711
Встроенные обратные клапаны
Характеристики обратных клапанов дискового типа
- Доступны из латуни и нержавеющей стали 303
- Высокая пропускная способность
- Низкое давление открытия
- Низкая потеря давления
- Долгий срок безотказной работы
- 4 размера – 10-32 UNF, 1/8″ NPT, 1/4″ NPT, 3/8″ NPT
НАЖМИТЕ ЗДЕСЬ, чтобы просмотреть наш каталог предложений дисковых обратных клапанов
дисковых обратных клапанов дисковых обратных клапанов состоят из плавающего диска и эластомерного седла.
Положение диска определяется перепадом давления. В направлении свободного потока перепад давления отталкивает диск от эластомерного седла, и жидкость течет вокруг диска и через выходное отверстие. Обратный перепад давления прижимает диск к эластомерному уплотнению, и поток не допускается. Дифференциальное давление, необходимое для открытия или закрытия клапана, как правило, невелико, и эта конструкция способна выполнять множество циклов.
Дисковые обратные клапаны доступны с размерами 1/8”, 1/4” и 3/8” NPT или с резьбой 10-32 UNF в конфигурации “внутренняя за внутренней” или “наружная за внутренней”. Корпуса из латуни или нержавеющей стали 303 доступны с дисками из латуни, нержавеющей стали 303 или делрина.
Типичные области применения дисковых обратных клапанов
- Проверка герметичности
- Предотвращение обратного потока через быстродействующие электромагнитные клапаны
- Многолинейные дозаторы
- Операции заполнения
Позвоните нам, чтобы узнать о применении дисковых обратных клапанов: 203.
261.6711
Шаровые обратные клапаны доступны с пружинами или без них. Работа беспружинной версии аналогична обратному клапану дискового типа в том смысле, что положение шара определяется перепадом давления. В отличие от эластомерного седла дискового типа, в шаровом седле используется седло металл к металлу, что существенно увеличивает номинальное давление.
Возвратная пружина, входящая в состав узла, обеспечивает возвращение шара на свое место с перепадом давления или без него. Возвратная пружина также создает давление открытия . Давление срабатывания — это минимальный перепад, необходимый для открытия клапана и обеспечения свободного хода.
Шаровые обратные клапаны доступны с резьбой 1/8 дюйма или 1/4 дюйма NPT или 10-32 UNF. Доступны конфигурации «мужчина за мужчиной», «мужчина за женщиной» и «женщина за женщиной». Производятся конструкции из латуни или нержавеющей стали 303SS с внутренними элементами из нержавеющей стали.
Свободно плавающий шар (без возвратной пружины) также доступен в компрессионной трубке, фитинге, используемом для присоединения как входа, так и выхода обратного клапана. Предлагаются наружные диаметры 1/8″, 1/4″ и 3/8″. Шарики доступны из нержавеющей стали или эластомерных материалов.
Типичные области применения шаровых обратных клапанов
- Небольшие поршневые насосы-дозаторы
- Многолинейные дозаторы
- Операции заполнения
- Устранение обратного потока и заливки в насосах с пуском/остановом
- Минимизация капель из стационарных форсунок
- Расширительные клапаны/операции по сбросу давления
- Предотвращение обратного потока через электромагнитные клапаны
Особенности шаровых обратных клапанов
- Металлометаллическая конструкция
- Долгий срок безотказной работы
- Множество вариантов давления открытия
- Высокое давление
- Доступны размеры 10-32 UNF, 1/8″ NPT и 1/4″ NPT
- Компрессионные трубные фитинги с наружным диаметром 1/8″, 1/4″ и 3/8″
- Можно ожидать минимальную утечку седла
НАЖМИТЕ ЗДЕСЬ, чтобы просмотреть наш каталог шаровых обратных клапанов
Позвоните нам, чтобы обсудить применение шаровых обратных клапанов: 203.
261.6711
Встроенные обратные клапаны
- Цельнометаллическая конструкция корпуса
- Латунь или нержавеющая сталь
- Доступны различные размеры резьбы
- Шарик из нержавеющей стали или эластомера
- Долгий срок безотказной работы
- Множество вариантов давления открытия
- Дополнительная уникальная конструкция носового уплотнения
НАЖМИТЕ ЗДЕСЬ, чтобы просмотреть наш каталог предложений обратных клапанов с резьбовой вставкой
обратных клапанов с резьбовой вставкой В тех случаях, когда важны размер и вес, встроенный обратный клапан часто может быть удобным вариантом. Встроенные обратные клапаны предназначены для установки в какое-либо другое существующее устройство, такое как клапан, коллектор, стенка сосуда или, возможно, другой фитинг. Наиболее распространенный встроенный обратный клапан состоит из корпуса с резьбой, предназначенного для ввинчивания в другое устройство с помощью винтового паза или шестигранника.
Встроенные обратные клапаны доступны в виде модели с подпружиненным шаром или со свободно плавающим шаром . Материал шара – нержавеющая сталь или эластомерный материал, такой как Viton или Buna N, а корпус может быть из латуни или нержавеющей стали. В наличии большой выбор ниток. В случаях, когда миниатюризация имеет первостепенное значение, можно использовать резьбу размером 6–32 UNC или M3,5.
Для обратных клапанов с резьбой обычно требуется резьбовой герметик , чтобы предотвратить спиральную утечку вокруг резьбы.
Уникальным альтернативным вариантом уплотнения является использование конструкции носового уплотнения . Носовое уплотнение представляет собой уплотнительное кольцо на переднем конце обратного клапана, которое может герметизировать плоскую поверхность. Эта опция может сэкономить время и деньги при установке.
Типичные области применения обратных клапанов с резьбовой вставкой
- Резьба в отверстиях на многопоточных коллекторах
- Защита от разлива через вентиляционное отверстие
- Одностороннее заправочное отверстие/инжектор
- Регуляторы скорости
- Устройство контроля капель распылителя
- Пневматическое управление
Позвоните нам, чтобы узнать о применении обратных клапанов с резьбовой вставкой: 203.
261.6711
Промышленное применение обратных клапанов
Обратные клапаны дискового типа могут не отставать от быстродействующих соленоидных клапанов, используемых в небольших климатических камерах .
Обратные клапаны используются в биореакторах для контроля давления и операций смешивания газов.
Обратные клапаны помогают предотвратить подтекание при розливе и розливе.
Обратные клапаны используются в роботизированной окраске распылением в автомобилестроении.
Обратные клапаны с резьбовой вставкой помогают управлять роботизированной рукой при производстве печатных плат.
Обратные клапаны дискового типа
Перепад давления, необходимый для открытия или закрытия обратных клапанов дискового типа, как правило, невелик, а конструкция допускает многократные циклы. Эти особенности делают их идеальными для использования с быстродействующими соленоидными клапанами, например, в камере для климатических испытаний, где соленоидные клапаны быстро переключаются для поддержания очень близких температур и других условий.
Обратные клапаны могут открываться и закрываться очень быстро, чтобы не отставать от цикла электромагнитного клапана, а их конструкция обеспечивает длительную надежную работу.
Низкий перепад давления также делает их идеальными для определенных задач по проверке герметичности. Например, обратные клапаны дискового типа использовались вместе с электромагнитными клапанами для проверки герметичности высотных скафандров, используемых пилотами.
Шаровые обратные клапаны
Шаровые обратные клапаны обычно используются для защиты небольших поршневых насосов и другого оборудования от повреждений, вызванных обратным потоком, когда изменения давления в трубопроводе вызывают изменение направления потока.
Обратные клапаны шарового типа могут помочь в области биомедицинских исследований. В таком оборудовании, как биореакторы, машины для ВЭЖХ и ВЭЖХ и т.п., могут использоваться обратные клапаны для контроля давления, для смешивания газа или жидкости и т. д.
Обратные клапаны шарового типа также используются для предотвращения обратного потока через электромагнитные клапаны, особенно в приложениях с более высоким давлением, чем для дискового типа.
Подпружиненные шаровые обратные клапаны могут использоваться с расширительными клапанами для сброса давления. Шар отходит от седла клапана, когда сила давления перед клапаном превышает силу пружины, позволяя среде проходить через выпускное отверстие.
В пищевой промышленности и производстве напитков обратные клапаны шарового типа могут использоваться в операциях розлива и многолинейных системах раздачи, чтобы свести к минимуму капание. Они также полезны для контроля капель в промышленных распылительных форсунках, таких как автомобильная покраска и отделка.
Обратные клапаны с резьбовой вставкой
Обратные клапаны с резьбовой вставкой предназначены для установки в какое-либо другое существующее устройство, такое как клапан, коллектор, стенка сосуда или, возможно, другой фитинг. Это делает их подходящими для широкого круга приложений, в которых требуется функция проверки жидкости. Например, они используются в вентиляционных отверстиях для предотвращения разливов, а также в односторонних заправочных или инжекторных отверстиях.
Обратные клапаны с резьбовой вставкой, встроенные в пневматические системы в миниатюрных средах, могут помочь управлять исполнительными механизмами и компонентами системы. Примером может служить роботизированная рука, используемая в производстве печатных плат.
Применение этих миниатюрных обратных клапанов также можно найти в оборудовании, используемом в области медицины и для биомедицинских исследований.
Загрузите наш информационный документ, размещенный на странице ресурсов, для более подробного ознакомления с использованием малых и миниатюрных обратных клапанов в промышленности.
ТЕХНИЧЕСКИЙ ДОКУМЕНТ
Небольшие обратные клапаны, высокая производительность
Широко используемые в промышленности обратные клапаны предназначены для обеспечения «свободного» потока в одном направлении и предотвращения потока в обратном направлении. Эта функция необходима для правильной работы системы в очень широком диапазоне приложений. Например, в канализационных линиях используются большие обратные клапаны, чтобы отходы текли только в одном направлении.
В гидравлических системах самолетов обратные клапаны меньшего размера используются, помимо прочего, для управления исполнительными механизмами в шасси.
Эти два примера подчеркивают разницу в РАЗМЕРЕ, необходимую для обратных клапанов для промышленного применения. В нашем техническом документе мы уделяем особое внимание преимуществам, которые малые и миниатюрные обратные клапаны привносят в широкий спектр промышленных операций.
Используется во всем мире для проверки жидкостей
O’Keefe Controls Co. остается лидером в производстве небольших и миниатюрных обратных клапанов. Эти точно спроектированные устройства предлагаются в многочисленных конфигурациях для широкого спектра существующих малых и миниатюрных промышленных приложений. Они проходят строгий контроль качества, гарантируя надежную и долгую работу.
Благодаря системе управления качеством, зарегистрированной в соответствии со стандартом ISO 9001:2015, все процессы соответствуют высочайшим стандартам качества.
