Обратный клапан как правильно поставить: Установка обратного клапана на насосную станцию: этапы монтажа и ошибки

alexxlab | 11.02.2023 | 0 | Разное

Правильное применение обратного клапана 110 мм для канализации

Довольно неновая проблема в эксплуатации канализационных систем – перелив нечистот. В большинстве случаев такие неприятные моменты случаются с жильцами нижних этажей многоэтажных домов. Подобная «радость» способна неприятно удивить буквально моментально и принести немалый ущерб. Если и удастся избежать порчи мебели, то необходимость ремонта – неминуемый процесс. Однако, такие ситуации происходят и с владельцами особняков (хотя и намного реже).

• Проблема в сточных системах
• Что нужно приобрести?
• Нюансы монтажных работ
• Важно знать
  • Ну и последний нюанс, связанный с качественным исполнением сточной системы
• Практические рекомендации

Само собой, не в каждой квартире происходит такая беда, однако, если ваши соседи задумали ремонт и начинают сливать остатки растворов в канализацию – ждите неприятных новостей. Аналогичные последствия может вызвать попадание в стояк ветоши или целлофановых пакетов

. Такое же явление нередко происходит в домах старой постройки, но уже в силу банального износа сточной системы.

Так или иначе, страдают жильцы первых двух этажей. Выше второго, как правило, водяной столб не поднимается. Однако, если случилась такая беда, ждать приезда аварийной бригады (что, мягко говоря, быстро не произойдёт) и счастливого момента, когда они обнаружат и устранят причину засора – как минимум долго. За это время, с большой вероятностью, квартира может быть затоплена полностью. Согласитесь – неприятно. И не забывайте, что речь идёт не о воде.

Проблема в сточных системах

Чаще всего, такие происшествия связывают с попаданием крупных предметов в сточные системы. Это, как правило, правильно лишь отчасти. Такие вещи, в большинстве случаев, лишь запускают процесс полной закупорки канализации и последующего перелива зловонной жижи.

Суть в том, что попадание таких предметов в канализацию лишь снижает скорость стока нечистот, что, в свою очередь, способствует оседанию твёрдых частиц сточных вод. Вот они-то, как раз и приводят к полному закупориванию сточной системы.

Приблизительно таким же образом происходит засорение неправильно смонтированных систем. Нарушение угла уклона сточных труб также приводят к снижению скорости оттока воды и увеличивает вероятность их засорения. К слову, неправильный угол, не обязательно говорит о плохом монтаже. Зачастую угол меняется под весом системы со временем. Нечто похожее случается при сочленении горизонтальных отводов сточных труб под прямым углом, что резко снижает отток.

Не стоит забывать и о сроке эксплуатации системы. Со временем, на стенках труб происходит отложение не только нечистот, но и солей, в избытке присутствующих в воде. Это приводит к постепенному уменьшению рабочего сечения трубы и, в результате, к указанным выше спецэффектам.

Что касается жильцов особняков, то, кроме банального засорения сточной системы, к потопу может привести и подъем грунтовых вод. Само по себе явление не слишком частое, но тоже может стать причиной переполнения канализации со всеми негативными последствиями.

Другим, не менее неприятным, моментом является проникновение в квартиру крыс и малоприятных запахов в момент слива. И то и другое, вполне можно исключить с помощью обратных клапанов.

Что нужно приобрести?

С целью обезопасить себя и своё жилье от подобных пахучих «гейзеров», стоит применить обратный клапан. В зависимости от диаметра сточной системы, производители предлагают две основных модификации обратных клапанов для канализации:

• обратный клапан для канализации 50 мм;
• обратный клапан для канализации 110 мм;
• воздушный клапан.

Фирмы, специализирующиеся на производстве и продаже подобного рода изделий, как правило, предлагают их в пластиковом и металлическом исполнении. Первых, конечно, намного больше. Если систематизировать предлагаемые варианты таких клапанов, то стоит выделить такие разновидности:

• металлические клапана;
• пластиковые изделия.

Их, в свою очередь, делят на следующие подвиды:

• клапана для вертикальной установки;
• устройства для горизонтального применения.

Отдельно стоит заметить, что есть канализационные обратные клапаны универсальной ориентации.

Ранее, повсеместно применялись клапаны в металлическом исполнении. Однако сегодня, когда трубопроводы из ПВХ получили большую распространённость, превалируют их пластиковые модификации. При установке пластмассового обратного клапана в чугунный трубопровод, придётся добавочно устанавливать переходники на пластик.

Нюансы монтажных работ

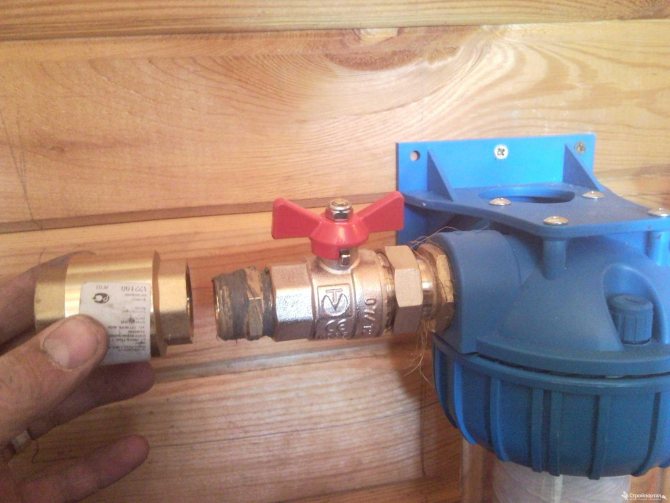

Устанавливается такой узел в разрыв трубы. Проще всего выполнить эти работы во время монтажа канализационной системы. Однако, возможна и врезка в уже существующий трубопровод, но, при этом, диаметры входного и выходного патрубков должны совпадать. В противном случае придётся применять переходники.

В большинстве случаев, на клапане есть затвор, позволяющий перекрыть канализацию вручную. Это может пригодиться при авариях или проведении регламентных работ на клапане (чистка, замена герм прокладки).

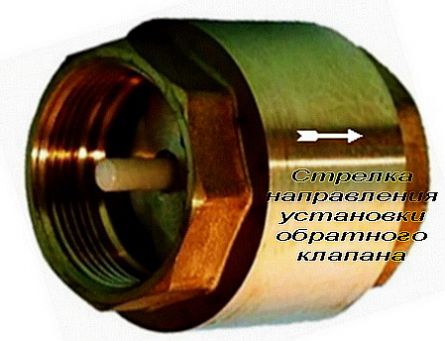

На корпусе узла есть стрелка, указывающая направление течения сточных вод. При установке она должна смотреть в сторону стояка.

Важно знать

Перед тем как приступить к установке таких устройств, стоит продумать место установки и предусмотреть свободный доступ к клапану (будь он воздушный или какой-либо иной). Конструктивно он устроен таким образом, чтоб была возможность провести его ремонт и чистку (выполнен разборным).

Другой, немаловажный вопрос — количество клапанов. В зависимости от структуры существующей системы, возможна установка как нескольких клапанов для каждой точки слива, так и одного, на выходе в магистраль.

Последний вариант, в большинстве случаев, применим к особнякам и малоквартирным зданиям. Первый, чаще применяемый, больше подходит высотным, многоквартирным зданиям.

Обратный клапан для канализации 50 мм выполнен в виде сферы с подвижной мембраной. При сливе воды, она открывается и не препятствует поступлению сточных вод в магистральный трубопровод. Зато, при возникновении обратного тока – подпирается давлением и исключает возможность затопления вашего жилища нечистотами.

При подборе такого клапана, стоит обратить внимание на его качество, а не цену. Помните, что при затоплении квартиры сточными водами (что происходит довольно быстро), нанесённый ущерб, будет значительно выше стоимости устройства. Не забывайте о здравом смысле – ремонт квартиры обойдется неизмеримо дороже качественного устройства.

Ну и последний нюанс, связанный с качественным исполнением сточной системы

При сливе нечистот, в трубопроводе образовывается разряжение воздуха. Обычно, этот процесс сопровождается всасыванием воздуха из системы. В таком случае при сходе воды воздух втягивается через забор с наименьшим объёмом гидрозатвора, что, в свою очередь, сопровождается довольно громким, хлюпающим звуком и попаданием в квартиру, довольно неприятных запахов.

Во избежание подобного, применяют воздушные клапаны. Их основные функции:

• уравнивание давления в трубопроводе при возникновении разряжения;
• вентиляция сточной системы и блокировка излишка газов, образовавшихся в канализационной системе.

Работают воздушные клапана для канализации довольно просто. При возникновении разряжения с усилием выше пяти мм водяного столба, клапан открывается и пропускает воздух в трубопровод. Когда давление в стояке превышает либо равно атмосферному, воздушный клапан остаётся закрытым и препятствует попаданию газов в жилые помещения.

Стоит упомянуть, что такие клапана можно устанавливать исключительно в помещениях с постоянно положительной температурой. В противном случае он не сможет нормально работать.

Практические рекомендации

Установка обратного клапана для канализации 110 мм не является чем-то сверхсложным. Вы вполне можете провести монтаж самостоятельно. Конечно, после ознакомления с инструкцией по установке конкретного изделия. Можете прибегнуть к помощи специалистов, в области прокладки сточных систем. Независимо от того, кем будет выполнена работа, вы получите правильно работающую канализационную систему, которая обезопасит вас от неприятных сюрпризов и непредвиденных финансовых затрат.

предназначение, инструкция по монтажу, характеристики, устройство

Содержание

• Каким предназначением обладает данный элемент?
• Как монтируется данный прибор?
• Характеристики и устройство клапана
• Как происходит монтаж изделия?

Сегодня каждый человек привык к комфорту жизни, поскольку свои основные потребности он может удовлетворять, не выходя из дома. Это в первую очередь относится именно к ванной комнате, где имеется унитаз. Здесь можно справлять нужду, а также принимать разные водные процедуры. При этом люди привыкли к тому, что сантехнические приборы являются качественными, красивыми, а также безопасными и удобными для применения. Это обеспечивается только определенными компонентами таких изделий, к которым относится и обратный клапан для унитаза.

Каким предназначением обладает данный элемент?

Обратный клапан выполняет несколько задач, а также обладает некоторыми параметрами:

Принцип работы обратного клапана

1. Этот элемент устанавливается не только в унитазе, но и в других сантехнических приборах, которые имеются в помещении и подключаются к системе канализации.
2. Он обеспечивает защиту каждого прибора от возможных загрязнений и засоров, которые могут привести к тому, что сточные воды из канализационной системы будут попадать в квартиру, а не наоборот.
3. Также этот прибор не позволяет неприятному и мерзкому запаху из этой системы проникать в помещение, что обеспечивает комфортность его использования, поскольку при этом можно не волноваться о возникновении неприятных ситуаций.
4. Особенно необходимым данный прибор является для тех квартир многоквартирных домов, которые располагаются на первом или втором этаже, поскольку именно до их уровня могут подняться сточные воды при возникновении засора во всей системе.

Как монтируется данный прибор?

Его установка не считается сложной задачей, поэтому может быть осуществлена самостоятельно, однако для этого важно решить первоначально, где именно будет монтироваться этот прибор. Он может быть установлен:

Чаще всего общий обратный клапан монтируется только в определенном частном доме, а вот в квартире самым рациональным решением считается установка каждого отдельного элемента на все компоненты ванной комнаты. При этом данная работа может быть выполнена независимо от того, какая система отведения сточных вод имеется на конкретном сантехническом приборе.

Можно выделить две основные разновидности данного элемента:

• Обратный клапан, главным предназначением которого является создание определенного барьера для проникновения в помещения через сантехнические приборы сточных вод из канализации.
• Специальный обратный клапан в системе унитаза, который предназначается именно для этого сантехнического прибора. Дополнительно он может применяться для фановых труб, а его монтаж должен выполняться в саму канализационную трубу. При наличии определенных умений выполнить установку можно таким образом, чтобы не возникало необходимости выполнять какие-либо дополнительные работы именно с трубопроводом.

Обратный клапан

Характеристики и устройство клапана

Данный элемент обладает определенными специфическими параметрами и необычной конструкцией:

Как происходит монтаж изделия?

Как только определенный обратный клапан для унитаза будет выбран, можно приступать к его установке. Обычно данная работа выполняется до того момента, как будет смонтирован сам сантехнический прибор, поскольку должен иметься свободный доступ к системе слива. Однако если имеется такое устройство, при котором трубы канализации являются открытыми, то выполнить работу можно, даже не затрагивая унитаз.

Обычно монтаж выполняется в специальный раструб, а также это можно выполнить в определенный конец трубопровода. Также нередко в системе имеется специальный трап, который предназначен для создания оптимального и полноценного слива воды из сантехники.

Если имеется трап в системе, то установка клапана выполняется таким образом, чтобы он располагался примерно в 35 см от пола помещения. Если же его нет, то установка изделия должна выполняться в таком месте трубопровода, где он будет находиться выше ввода водоотвода, отходящего от унитаза. Таким образом, установка своими руками считается достаточно простой и быстрой работой, а при этом важно только грамотно выбрать подходящее оборудование и точно следовать инструкции.

Сам принцип работы этого клапана считается достаточно простым. Во время возникновения разряжения, появляющегося в процессе слива воды из унитаза, мембрана, которая содержится в структуре клапана, открывается, что приводит к тому, что в канализационную систему поступает оптимальное количество воздуха. Именно он обеспечивает выравнивание давления, а после этого процесса мембрана клапана автоматически закрывает вход в трубопровод.

В этом случае можно быть уверенным, что во всей системе в процессе применения унитаза будет всегда устанавливаться оптимальное давление, которое никаким образом не сможет стать причиной проникновения в сантехнический прибор сточных вод из канализации. Также в самом санузле никогда не будет появляться неприятного запаха из этой системы.

Таким образом, клапан, который обычно устанавливается на слив унитаза, считается важным и нужным элементом, который должен предусматривать каждый человек, занимающийся установкой самого унитаза или проведением канализационной системы. Дело в том, что именно от этого зависит безопасность, а также комфортность применения всего помещения в целом. При этом крайне важно, чтобы в процессе установки была учтена каждая мелочь, поскольку если совершить какие-либо ошибки, то не избежать того, что клапан не будет справляться со своими функциями, поэтому надобность в нем вовсе будет отсутствовать.

Принцип установки и работы обратных клапанов

Обратные клапаны представляют собой автоматические клапаны, открытие и закрытие которых зависит от перепада давления потока. Обратные клапаны уникальны, потому что они могут пропускать поток только в одном направлении. Они не работают как шаровые краны или задвижки с двунаправленным потоком. Кроме того, производители обратных клапанов указывают направление потока стрелкой на корпусе клапана. Эта уникальная характеристика позволяет обратному клапану предотвращать обратный или обратный поток среды, что играет большую роль в обеспечении безопасности лабиринта трубопроводов.

• Обратные клапаны должны быть установлены перед выпуском насоса и перед выпускным регулирующим клапаном.
• Всегда учитывайте размер обратного клапана перед установкой. Это обеспечит оптимальную производительность при минимальном техническом обслуживании.
• Проведите расчет расхода перед покупкой клапана.
• Проверьте минимальное давление срабатывания для открытия клапана. Затем убедитесь, что перепад давления как минимум в два раза превышает давление срабатывания для полного открытия клапана.
• Не пытайтесь втиснуть клапаны в тесное пространство.
• Всегда обращайте внимание на направление потока в трубопроводе перед установкой.

Механизм работы обратных клапанов во всех моделях одинаков. Что касается обратных клапанов, эмпирическое правило заключается в том, чтобы пропускать поток только в одном направлении и предотвращать любой обратный поток. Для правильной работы обратных клапанов требуется минимальное давление на входе, чтобы позволить им открыться. Это давление называется давлением разрыва. Давление открытия зависит от размера и конструкции клапана.

Вот разбивка того, что происходит, когда клапан находится в работе:

Давление жидкости заставляет регулирующий механизм или диск открываться и облегчать поток от входа к выходу.
Если давление на входе ниже давления на выходе, диск автоматически закроет канал и предотвратит обратный поток.

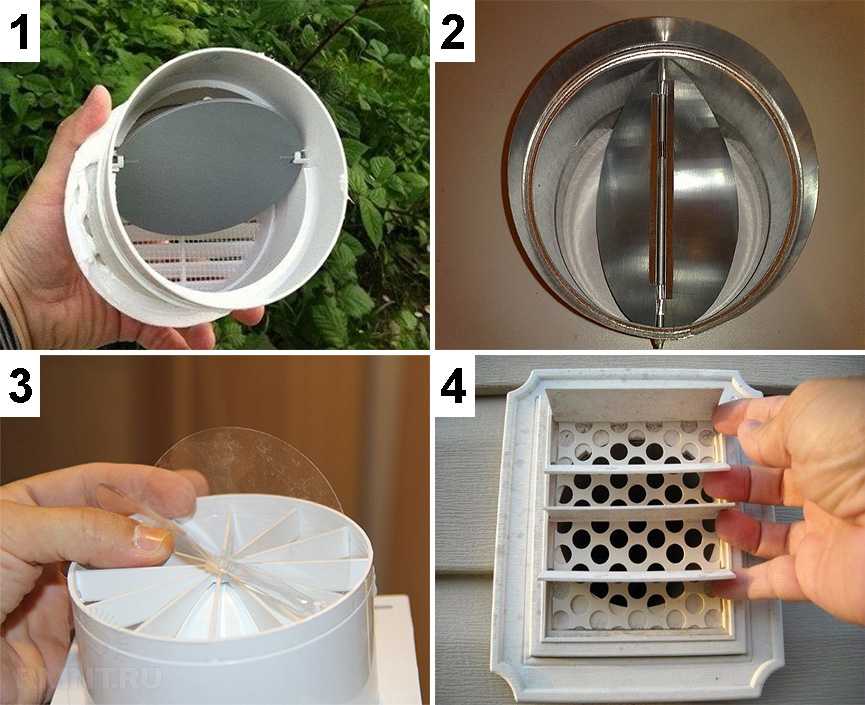

• Механизм управления различается в большинстве моделей обратных клапанов. Это может быть диск, шар или диафрагма.
• Рабочий механизм в различных моделях обратного клапана(h3)
• Пружинные обратные клапаны

В поворотных обратных клапанах он имеет форму диска, удерживаемого шарниром на верхнем конце. Поворотный обратный клапан является одним из наиболее распространенных типов клапанов, используемых повсеместно, от простых бытовых применений до сложных промышленных целей. Он хорошо подходит для трубопроводов большого диаметра со средней или низкой силой давления. Поворотные обратные клапаны не подходят для работы с высоковязкими жидкостями и твердыми частицами, но они могут прекрасно работать как в горизонтальных, так и в вертикально наклонных трубопроводах.

Шаровые обратные клапаны

Механизм управления в шаровых обратных клапанах представляет собой свободно плавающий шар или подпружиненный шар, который опирается на седло уплотнения рядом с входом. Когда давление жидкости больше, чем давление открытия, шар отрывается от своего седла и позволяет течь.

Подъемные обратные клапаны

Верный своему названию, подъемный обратный клапан работает с направляющим диском, который буквально приподнимает седло клапана, позволяя потоку среды. Гравитация играет важную роль в рабочем механизме подъемного обратного клапана. Чтобы закрыться, давление открытия должно преодолеть силу тяжести, чтобы диск мог снова сесть с правильным выравниванием. Подъемные клапаны также имеют пружину, помогающую им закрываться. Но некоторые модели клапанов без пружин для закрывания полагаются только на гравитацию.

Гидравлический удар — одна из важных проблем, которую необходимо учитывать при работе механизма обратного клапана. Если клапан закрывается слишком быстро, это может привести к гидравлическому удару, который может быть очень шумным и даже повредить клапан. Для предотвращения возникновения гидравлического удара важно покупать клапаны с буферной функцией для увеличения времени закрытия.

Совершенствуйте свои производственные мощности с помощью Oilway, ведущего производителя обратных клапанов в Индии

Oilway — ведущего производителя промышленной арматуры в Индии, производящего лучшие промышленные клапаны, долговечные, надежные и доступные по цене. Мы готовы поделиться своим опытом для создания клапанов, отвечающих вашим промышленным требованиям. Поговорите с нами сегодня! Позвоните нам по телефону +86-21-69891289

Обратный клапан: защита от обратного потока воды


Артикул U2008-0000LF


Артикул U2016-0000LF


Артикул U2020-0000LF

Подпружиненный обратный клапан общего назначения предотвращает обратный поток воды. Инновационная конструкция с нажимным соединением обеспечивает быструю и простую установку на линии PEX, меди, CPVC, PE-RT и SDR-9 HDPE. Может быть установлен горизонтально или вертикально. Идеально подходит для работы в ограниченном пространстве. Более быстрая установка и простота использования уменьшают количество ошибок при установке.

Особенности и преимущества:

• Совместим с трубами из сшитого полиэтилена, меди, ХПВХ, PE-RT и SDR-9 HDPE.
• Никаких специальных инструментов, обжима, клея или пайки не требуется.
• Может быть установлен горизонтально или вертикально.
• Снимите при необходимости с помощью разъединяющего зажима или разъединяющих щипцов (оба продаются отдельно).
• Рассчитан на давление 150 фунтов на кв. дюйм и температуру 93 °C (200 °F).

• информация о продукте
• Технические характеристики
• Ресурсы и загрузки

Где купить Стрелка вправо

Артикул	Размер трубы	Бессвинцовый
У2008-0000ЛФ	1/2 дюйма x 1/2 дюйма	Чек
У2016-0000ЛФ	3/4 дюйма x 3/4 дюйма	Чек
У2020-0000ЛФ	1 дюйм x 1 дюйм	Чек

Одобрения и списки
