ПРОСТАЯ ПРИЧИНА СЛОЖНЫХ ПРОБЛЕМ. НЕИСПРАВНОСТЬ ОБРАТНЫХ КЛАПАНОВ

Банки, вузы, спорткомплексы, торговые центры и другие предприятия и организации, не имеющие постоянных квалифицированных ремонтников, способных качественно наблюдать за эксплуатацией и, при необходимости, исправить насосный агрегат, регулярно обращаются к нам с типичными жалобами: течет уплотнение вала насоса, шумят подшипники электродвигателей. Бывает, что дренажный насос перестает откачивать (а это обычно подвал), из-за чего помещение насосной со всем оборудованием оказывается затопленным.

Причиной перечисленных неприятностей часто является повреждение (засорение, «зависание») обратных клапанов, устанавливаемых между нагнетательными патрубками насосов и задвижками на нагнетании. При штатном или случайном отключении электроэнергии обратный клапан должен закрываться и препятствовать обратному потоку жидкости из нагнетательной части установки на всасывание.

Однако, при эксплуатации и ремонте насосов обратным клапанам редко уделяется внимание.

В современных установках отопления, кондиционирования, горячего водоснабжения, подпитки систем предусматривается, как минимум, один насос рабочий, а второй резервный. Причем, автоматика периодически их поочередно запускает и отключает. При отключении насоса должен закрываться обратный клапан. Обслуживающий персонал обычно оценивает исправность работы насоса по включению сигнальных ламп и по шуму агрегата. И если из уплотнения вала насоса нет серьезных утечек, агрегат считается исправным. А про обратный клапан никто и не вспоминает.

Между тем, постепенно и в зависимости от загрязнения перекачиваемой жидкости в подвижных сочленениях обратных клапанов накапливаются грязь и продукты коррозии. Клапан теряет подвижность и плотно не закрывается («зависает»). До тех пор, пока насос с таким клапаном подает жидкость по назначению, заметных проблем не возникает. Но при выводе насоса в резерв и запуске соседнего насоса часть жидкости, проходящей через включенный насос, поступает не по назначению, а через остановленный насос сливается из нагнетательной трубы на всасывание.

В нашей практике часто встречаются ситуации, когда обратный поток через резервный насос настолько велик, что ротор насоса, у которого отключен электродвигатель, интенсивно вращается в обратную сторону. Причем, внешне это не заметно и дежурный персонал этого не замечает. Понятно, что в систему по назначению поступает меньше жидкости, что чревато нарушением технологии. При автоматическом, очередном запуске насоса с «зависшим» обратным клапаном происходит ударное торможение ротора резервного насоса. Особенно это опасно для насосов, у которых проточная часть изготовлена из пластмасс или алюминиевого сплава. И после многократных запусков насосного агрегата с противовращением при очередном ремонте, связанном с заменой торцового уплотнения вала, часто требуется полная замена ротора, что намного удорожает ремонт и продляет его сроки.

Дренажные насосы обычно работают периодически по мере накопления жидкости в сборниках утечек, в которых имеются поплавковые или другие датчики уровня.

Эти насосы перекачивают жидкость с большим количеством абразива, а также с волокнами, обрывками бумаги и другим мусором. Засорение и «зависание» обратных клапанов здесь весьма вероятно. И если не обращать на это внимания, то автоматический запуск агрегата может оказаться бесполезным, т.к. вся откачиваемая жидкость будет сливаться в сборник утечек через резервный насос. Это увеличивает наработку насоса, сокращая его долговечность, в основном, за счет износа торцового уплотнения. Но главное – здесь велика опасность затопления всего помещения.

Тяжелые и даже разрушительные последствия может вызвать «зависание» обратных клапанов насосов водоснабжения и канализации. Подача этих насосов обычно сильно колеблется в течении суток. И эти насосы часто отключают. При этом обычно рекомендуется закрывать задвижки на нагнетании. Однако неопытные операторы часто пренебрегают этими рекомендациями. Тем более, что манипуляции с задвижками на трубопроводе приличного диаметра требуют физических усилий. В итоге, сливу через насос из нагнетательной части установки на всасывание насоса препятствует только обратный клапан. В условиях очистных сооружений и канализационных установок велика опасность засорения шарнирных соединений обратных клапанов. Клапаны «зависают» в частично открытом состоянии.

При отключении насоса вначале жидкость по инерции поступает из всасывающей трубы в нагнетание. Затем этот поток прекращается и начинается обратное течение из нагнетательной трубы через насос на всасывание. Если перепад давления между нагнетательной и всасывающей трубами существенен, а нагнетательный трубопровод довольно длинный, то обратный поток, ускоряясь, резко захлопывает зависший клапан. При этом происходит т.н. гидравлический удар. Это быстрое и значительное повышение давления в нагнетательной трубе. Если труба «старая», а так бывает сплошь и рядом, то может произойти разрыв трубы с последующим затоплением помещения насосной и всех коллекторов, по которым проложен нагнетательный трубопровод.

О разрывах труб от гидравлических ударов, размыве дорог и даже человеческих жертвах при этом СМИ сообщают довольно часто.

Основной вывод: приступая к ремонту насосных агрегатов в целях устранения чрезмерных утечек из уплотнений валов, а также для замены изношенных подшипников двигателя или самого насоса (а это основные поводы для ремонта), не забывайте о необходимости ревизии обратных клапанов. Этим вы существенно продлите ресурс агрегатов, увеличите их надежность и сможете избежать больших неприятностей. Это операция лишь немного повысит стоимость обычного ремонта.

Ревизия и ремонт обратных клапанов требуют понимания их роли в установке, некоторых навыков и инструментов.

Все это есть у наших специалистов.

Загляните в каталог, там вы найдете нужное оборудование

Насосы Уплотнения Муфты

вернуться к списку новостей

Читайте также

Динамические ламинарные (дисковые) насосы трения. Области применения насосов ОНЛ… 1307.22 ОЦЕНКА УРОВНЯ КПД И КАВИТАЦИОННЫХ КАЧЕСТВ ЦЕНТРОБЕЖНОГО НАСОСА (применение компь… 1602.21 ЛАМИНАРНЫЙ НАСОС В КАЧЕСТВЕ САМОВСАСЫВАЮЩЕГО ПРИ ОТКАЧКЕ ИЗ РЕЗЕРВУАРОВ ВЯЗКИХ … 1602.21 УСОВЕРШЕНСТВОВАНИЕ УЗЛОВ ДВОЙНЫХ ТОРЦОВЫХ УПЛОТНЕНИЙ ДЕЙСТВУЮЩИХ ЦЕНТРОБЕЖНЫХ Н… 3103.20

Обратный клапан TIM с латунным штоком, (усиленный), для скважинного насоса 1″ FM (вн-нар)

Под заказ со склада от 2 днейКод товара: k12898

Артикул
JH-1012A

Доставка

Москва и Подмосковье:
1-5 дня

от 400₽

Другие регионы:
3-10 дней

от 400₽

Самовывоз:
1-5 дня

Бесплатно

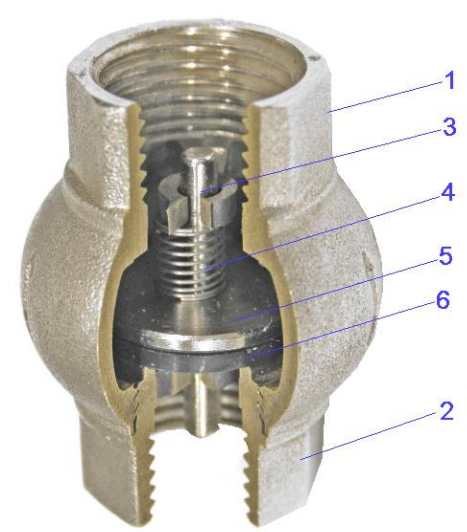

Материал корпуса, муфты, штока, затвора – латунь CW617N. Без покрытия. Пружина – нержавеющая сталь. Уплотнитель – EPDM. Максимальная рабочая температура – до +100°С.

Максимальное рабочее давление – 2,5 МПа. Диаметр присоединения – 1″. Резьба – внутренняя/наружная. Механизм функционирования – пружинный. Направление пропуска потока должно совпадать с указанием стрелки на корпусе. Монтаж производится в любом положении – вертикально, горизонтально, под наклоном.

Назначение

Предназначен для обеспечения поступательного движения рабочей среды в одном направлении. Рекомендован к использованию в системах водоснабжения, отопления, транспортировки сжатого воздуха. Предотвращает утечку жидкости из системы в случае повреждения её отдельных участков. Обратный клапан в подобной конфигурации может применяться в качестве приёмного для водозаборных насосов.

Преимущества

>Высокая надёжность и прочность

  • Гарантия устойчивой циркуляции рабочей среды
  • Обеспечение безопасности системы
  • Лёгкость монтажа
  • Длительный срок эксплуатации

Проверочный интервал и гарантия

От 1 года в зависимости от модели.

  • Через выставленный счет

    (юридическому или физическому лицу). После оформления заказа и уточнения наличия товара мы высылаем SMS или электронное письмо с окончательной суммой к оплате. Это очень удобно при покупке нескольких позиций

  • Банковским переводом

    Из любого отделения, в режиме реального времени, на наш счет, который мы предоставляем в процессе или после оформления покупки

  • Через сайт

    В данном случае перечисление денег проводится с помощью платежных систем или банковской картой. Удобство в том, что покупатель платит напрямую, не перекидывая нужную сумму сначала себе на счет

  • Дома или в офисе курьеру

    Этот способ подходит для жителей столицы и пригорода – в пределах 40 км от Москвы. Товар доставляется адресно – в режиме «из рук в руки» с постоплатой по факту прибытия заказа

  • Наличными в пункте самовывоза

    Клиент расплачивается на месте, при передаче товара. Выгода этого способа – возможность сразу убедиться в высоком качестве оборудования и в его работоспособности

После завершения покупки с вами свяжется наш сотрудник, чтобы уточнить способ доставки, потому что мы предлагаем несколько методов передачи товара клиентам.

По всей России

Транспортировка осуществляется специализированными компаниями на выбор покупателя. Процесс занимает от 1 до 10 дней, исходя из отдаленности региона и указанной службы. После отправки груза и получения трек-кода (номера накладной) вы можете самостоятельно проследить путь своего заказа. Когда посылка прибудет на место, с вами свяжется представитель компании-перевозчика и договорится о передаче товара:

По Москве и Подмосковью

В данном случае можно выбрать один из трёх способов:

Обработка заказа выполняется быстро: сразу после оформления покупки оператор рассматривает заявку и сообщает о наличии устройства, его цене и способе оплаты. После получения товара большая просьба осматривать упаковку на наличие вмятин и других повреждений. Также убедитесь на месте в целостности устройства после длительной транспортировки.

Оставить отзыв

Антиспам поле. Его необходимо скрыть через css

Ваше имя

Электронная почта

Контактная информация

Тема сообщения

Оценка

Пожалуйста, оцените по 5 бальной шкале

Ваше сообщение

О производителе


Подробнее →

Все продукты – Фергюсон

правда

ложь

Чтобы увидеть местную доступность и точные местные цены, сначала нужно выбрать ближайший к вам магазин.

категория

Нет подходящего результата поиска

  • Отопление и охлаждение

    (35613)

  • Ванная сантехника

    (34915)

  • Трубная арматура

    (27046)

  • Сантехнические детали и расходные материалы

    (27000)

  • Освещение и вентиляторы

    (18478)

  • Инструменты

    (16895)

  • Клапаны

    (12329)

  • Охрана и безопасность

    (10077)

  • Дворник

    (9318)

  • Насосы

    (8870)

  • Показать больше

торговая марка

Нет подходящих результатов поиска

  • jsp?/category/signature-hardware/_/N-zc3lcg&n=zbrosv&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbrosv&sr=everywhere” data-category-url=”/category/signature-hardware/_/N-zc3lcg&n=zbrosv&sr=everywhere”>

    Оборудование для подписи

    (11418)

  • КОЛЕР

    (6003)

  • jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbrosv&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbrosv&sr=everywhere” data-category-url=”/category/ford-meter-box/_/N-zbqrn6&n=zbrosv&sr=everywhere”>

    Блок счетчиков Ford

    (3377)

  • Моэн

    (3082)

  • jsp?/category/jones-stephens/_/N-zbqrof&n=zbrosv&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/jones-stephens/_/N-zbqrof&n=zbrosv&sr=everywhere” data-category-url=”/category/jones-stephens/_/N-zbqrof&n=zbrosv&sr=everywhere”>

    Джонс Стивенс

    (2962)

  • Рим

    (2896)

  • jsp?/category/proflo/_/N-zbq6na&n=zbrosv&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/proflo/_/N-zbq6na&n=zbrosv&sr=everywhere” data-category-url=”/category/proflo/_/N-zbq6na&n=zbrosv&sr=everywhere”>

    ПРОФЛО®

    (2895)

  • Компания Мюллер

    (2703)

  • jsp?/category/victaulic/_/N-zbq6nz&n=zbrosv&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/victaulic/_/N-zbq6nz&n=zbrosv&sr=everywhere” data-category-url=”/category/victaulic/_/N-zbq6nz&n=zbrosv&sr=everywhere”>

    Victaulic

    (2346)

  • Милуоки®

    (2266)

  • Показать больше





  • org/ListItem” itemprop=”itemListElement”> Дом
  • Все продукты

    •

    Бесшумный обратный клапан | Принадлежности для помпы

    Посетите канал Zoeller на YouTube, где можно найти вебинары, советы, тренинги и видеоролики о продуктах!

    Х

    Дом

    Принадлежности

    Привариваемый растворителем ПВХ с обратным клапаном для уменьшения гидравлического удара или более тихой работы вашей водопроводной системы

    Поиск ближайшего дистрибьютора

    Стандартный обратный клапан может издавать звук, когда поток воды в напорной трубе меняется на противоположный после остановки насоса. Если вы хотите, чтобы ваш насос останавливался с меньшим гидравлическим ударом или более тихой работой, тихий обратный клапан от Zoller Pump Company предлагает идеальное решение. Он также может помочь защитить вашу помпу, обеспечивая надежное предотвращение обратного потока.

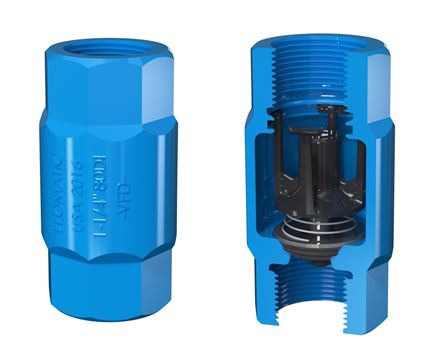

    Этот бесшумный клапан предлагает функции, предусмотренные в стандартном контрольном значении, с добавлением шарнирной подпружиненной заслонки. Этот механизм заставляет заслонку полностью закрываться против потока жидкости, когда насос отключается. Быстрое запирание против давления до того, как может произойти любое изменение направления потока, устраняет шум, вызванный гидравлическим ударом.

    Сварка растворителем из ПВХ с обратным клапаном обеспечивает высокую производительность в водопроводных системах. Разработанный для полного потока с устойчивой к засорению конструкцией, он допускает горизонтальное и вертикальное использование без необходимости нарезания резьбы. Благодаря компрессионным концевым фитингам конструкция обеспечивает невероятную долговечность, а приваренные растворителем концы с соединениями позволяют легко устанавливать их под крышкой раковины.

    • Пружина 1/2 фунта (0,23 кг) «волшебным образом» устраняет гидравлический удар
    • Снижает шум двигателя и насоса от водопроводной системы
    • Предназначен как для горизонтального, так и для вертикального использования
    • Полнопоточная незасоряющаяся установка
    • Прочный запорный корпус из ПВХ и компрессионные концевые фитинги
    • Привариваемые растворителем концы с муфтами облегчают монтаж
    • 30-0044 и 30-0045, без штуцеров, только сварка клеем
    • Не требуется нарезание резьбы на трубе
    • Номинальное давление при 50 фунтов на квадратный дюйм (115 футов [35 м])
      40 фунтов на квадратный дюйм (92 фута [28 м]) для P/N 30-0241 и 30-0242
      30 фунтов на квадратный дюйм (69 футов [21 м]) для P /N 30-0243 и 30-0244
    • Обратитесь к производителю, если требуется использование при температуре выше 130 °F (54 °C)
    • Подходит для установки под крышкой раковины
    • 1 год ограниченной гарантии
    Артикул
    Номер    		 Труба
    Размер    		 Клапан
    Корпус    		 Масса
    Каждая    		 Длина Коробка
    Количество
    Сварка растворителем из ПВХ с обратным клапаном
    30-0239 1-1/4″/
    DN32    		 Белый 0,75 фунта. /
    0. кг    		 9,5″ /
    24 см    		 12
    30-0040 1-1/2″/
    DN40    		 Белый 1,5 фунта. /
    0,68 кг    		 9,5″ /
    24 см    		 12
    30-0041 1-1/2″ /
    DN40    		 Прозрачный* 1,5 фунта. /
    0,68 кг    		 9,5″ /
    24 см    		 12
    30-0042 2″ /
    DN50    		 Белый 2,25 фунта. /
    1,02 кг    		 10,5″ /
    27 см    		 12
    30-0043 2″/
    DN50    		 Прозрачный* 2,25 фунта. /
    1,02 кг    		 10,5″ /
    27 см    		 12
    30-0044 3″ /
    DN80    		 Белый 3 фунта. /
    1,36 кг    		 9,5″ /
    24 см    		 8
    30-0045 3″ /
    DN80    		 Прозрачный* 3 фунта. /
    1,36 кг    		 9,5″ /
    24 см    		 8
    30-0241 1-1/2″ /
    DN40    		 Белый 1,2 фунта. /
    0,54 кг    		 10,5″ /
    27 см    		 12
    30-0242 1-1/2″ /
    DN40    		 Прозрачный* 1,2 фунта. /
    0,54 кг    		 10,5″ /
    27 см    		 12
    30-0243 2″ /
    DN50    		 Белый 1,8 фунта. /
    0,82 кг    		 11,5″ /
    29 см    		 12
    30-0244 2″ /
    DN50    		 Прозрачный* 1,8 фунта. /
    0,82 кг    		 11,5″ /
    29 см    		 12
    Бесшумные обратные клапаны с шаровыми кранами на четверть оборота
    30-0046 1-1/2″ /
    DN40    		 Белый 3 фунта. /
    1,36 кг    		 14,75″ /
    37 см    		 12
    30-0047 1-1/2″ /
    DN40    		 Прозрачный* 3 фунта. /
    1,36 кг    		 14,75″ /
    37 см    		 12
    30-0048 2″ /
    DN50    		 Белый 4 фунта.
