Полезные статьи » Виды обратных клапанов

Обратные клапаны – это тип промышленных клапанов, в которых рабочая среда (газ или жидкость) может двигаться только в одном направлении, и если рабочая среда возвращается, то клапан перекрывает обратный ход. Данный вид трубопроводной арматуры является автоматическим, работает под воздействием рабочей среды.

Обратные клапаны имеют две основные конструкции: шарнирные обратные клапаны (используются на трубопроводах больших диаметров) и обратные клапаны давления.

На схемах обратный клапан отображается следующим символом:

Ниже приведены общие конструктивные особенности.

1 – корпус, 2 – крышка, 3 – диск, 4 – уплотнение, 5 – шарнир, 6 – штифт шарнира, 7 – гайка, 8 – шплинт, 9 – гайки, 10 – болты, 11 – прокладка, 12 – шайба

Есть восемь основных видов обратных клапанов:

Двухстворчатый обратный клапан

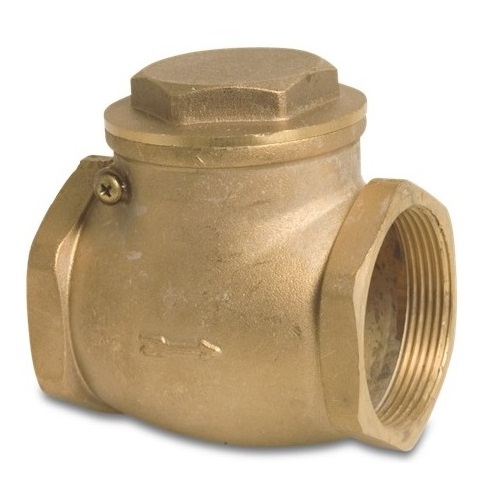

Поворотный обратный клапан
Безударный обратный клапан
Подъёмный обратный клапан
Шаровой обратный клапан
Сопловой обратный клапан
Пружинный обратный клапан
Клапан обратный с наклонным седлом

Рассмотрим каждый из видов детально.

1) Двухстворчатый обратный клапан

Представляет собой диск, складывающийся пополам под воздействием потока жидкости. При отсутствии потока рабочей среды или при обратном движении потока, под действием собственного веса и возвратной пружины, створки диска возвращаются в исходное положение и блокируют трубопровод. Среди преимуществ можно отметить: простоту установки, компактные размеры, широкую сферу использования, возможность установки на вертикальных и горизонтальных участках трубопровода.

2) Поворотный обратный клапан

Такие клапаны ставятся только на горизонтальный участок трубопровода. Запирающий элемент (захлопка) поднимается вверх под воздействием рабочей среды, а при отсутствии потока опускается обратно. Из-за отсутствия пружины на захлопке, при опускании возможны удары о седло клапана, что со временем приводит к выходу клапана из строя и возможным гидроударам в системе. В связи с чем были изобретены безударные обратные клапаны.

3) Безударный обратный клапан

Запорная часть клапана соединена с корпусом короткой пружиной. Бесшумная работа изделия достигается за счет автоматического подпружиненного диска, который закрывается при скорости потока, близкой к нулю. Легкая конструкция диска с центральными направляющими обеспечивает надежную отсечку перед изменением направления потока и помогает свести к минимуму гидравлические удары и скачки давления.

4) Клапан обратный подъёмный

Под крышкой клапана находится пружина с золотником (запорная часть). Представим, что поток жидкости (пусть будет вода) идёт справа налево. Вода идёт до золотника, поднимается его вверх и начинает переливаться налево. Именно поэтому данный вид клапана называется подъёмным. Обратно вода пойти не сможет, так как своим весом будет прижимать золотник к седлу клапана.

5) Шаровой обратный клапан

В данном случае в качестве запорного механизма служит шар, который поднимается наверх (в косую часть клапана), при отсутствии рабочей среды шар скатывается вниз и закрывает клапан.

6) Сопловой обратный клапан

Такие клапаны динамично реагируют на изменение скорости потока проходящей среды и могут открываться не полностью, благодаря тому, что запорный механизм сделан в виде конуса.

7) Пружинный обратный клапан

Под воздействием рабочей среды поршень на пружине уходит в бок (или по направлению рабочей среды).

8) Клапан обратный с наклонным седлом

Благодаря форме диска, он как бы “плывёт” внутри потока рабочей среды. Когда поток уменьшается, диск начинает плавно закрываться, а обратный поток надежно прижимает диск к седлу. Если силы обратного потока не достаточно для герметичного закрытия, то часто на такие клапаны бывают в исполнении с рычагом и противовесом.

Обратные клапаны фланцевые, межфланцевые, муфтовые – Каталог

Обратный клапан – это вид защитной арматуры для автоматического предотвращения обратного движения и перепадов давления рабочей среды в трубопроводе. По типу затвора различают шаровые, подъёмные, приемный, тарельчатые пружинные, дисковые, двухстворчатые, одностворчатые, мембранные. Тип присоединения – межфланцевый, фланцевый, муфтовый (резьбовой), штуцерный. Производятся в латунных, чугунных, стальных, нержавеющих корпусах под номинальное давление Ру-2,5, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63.

Цена

от 210 грн

Каталог диаметров обратных клапанов

В каталоге условные диаметры прохода фланцевых, межфланцевых, резьбовых обратный клапанов. Переходите к нужному Ду для ознакомления с техническими характеристиками, чертежами, размерами и условиями эксплуатации.

Технические характеристики

В таблице указаны основные технические характеристики обратных клапанов для воды, пара, канализации, насоса, вентиляции, компрессора, слива: номинальное давление, материал корпуса и уплотнения, условный диаметр прохода Ду, тип монтажа, максимально допустимая температура. Для ознакомления с монтажными параметрами: строительная длина и высота, условный диаметр прохода, присоединительные размеры – кликайте на интересующую марку обратного клапана в таблице.

Марка обратного клапана	Технические характеристики
	Условный диаметр прохода Ду, мм	Давление Ру, кгс/см²	Предельная температура, °С	Тип	Рабочая среда	Соединение	Материал
	Условный диаметр прохода Ду, мм	Давление Ру, кгс/см²	Предельная температура, °С	Тип	Рабочая среда	Соединение	Корпуса	Уплотнения
16ч6бр	32-200	16	225	Подъёмный	Вода, пар	Фланцевое	Чугун	Латунь
16ч6п	32-200							Фторопласт
16ч3п	25-50							Фторопласт
16ч3р	25-50		50		Вода			Резина
16ч42р	50-400	2,5		Приемный с сеткой
16кч11р	15-50	16		Подъёмный		Муфтовый	Ковкий чугун
19ч21бр	50-600	16	225	Поворотный	Вода, пар, масло, нефть	Межфланцевый	Чугун СЧ 18	Латунь
19ч16бр	50-400	10		Поворотный	Вода, пар, масло, нефть	Фланцевый	Чугун СЧ 18	Латунь
16кч9п	32-80	25		Подъемный	Вода, пар		Ковкий чугун	Фторопласт
16кч9нж	32-80	25			Вода, пар		Ковкий чугун	Нержавеющая сталь
16с10нж	20-200	16	425		Вода, пар, нефтепродукты, агрессивные среды	Фланец	Сталь
19с16нж	25-400	16, 25		Поворотный		Фланец
19с38нж	40-400	63				Межфланцевый, сварка
19с47нж	100-1000	40				Приварной
19с53нж	50-800				Газ, вода, нефть	Фланец
19нж11бк	50-200		600				12Х18Н10Т	Металл по металлу
19нж63бк	25-400		600				2Х18Н9ТЛ
16б1бк	15-50	16	225	Подъемный	Вода, пар	Резьба	Латунь ЛЦ40С

Устройство и принцип работы клапана обратного действия

Основные элементы устройства обратного клапана – корпус, который является проточной частью и запорный элемент. Затвор может быть двустворчатый, одностворчатый, тарельчатый, шаровой, дисковый, мембранный. Не зависимо от конструкции и устройства, принцип работы клапана обратного действия одинаковый. Затвор обеспечивает движение потока только в одном направлении. При снижении давления рабочей среды, затвор перекрывает проход предотвращая реверсивное движение потока. Применяются для защиты трубопроводов, насосов, котлов и другого оборудования от гидроударов.

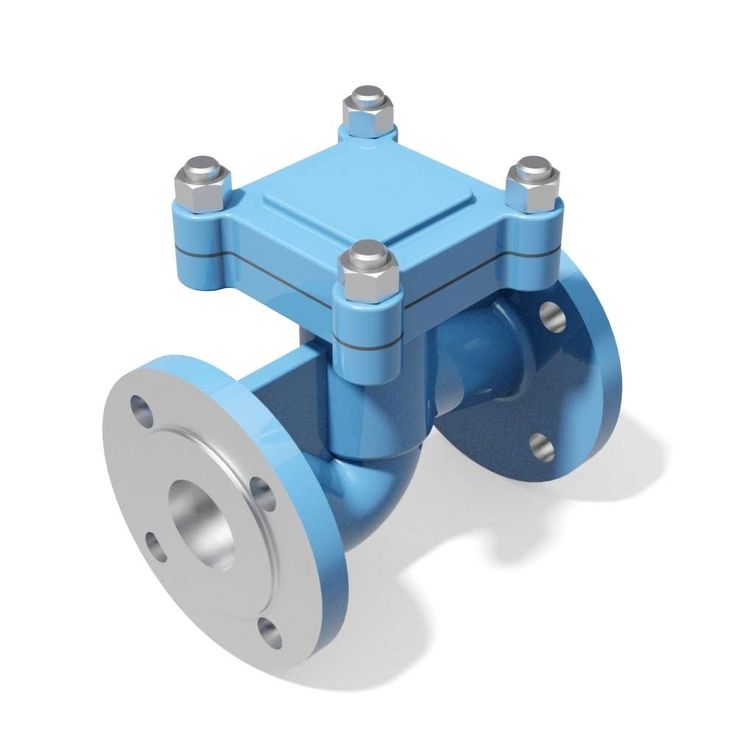

На чертеже устройство фланцевого обратного клапана:

Корпус;
Затвор;
Демпфер;
Заглушка;
Фланец;
Седло;
Крышка;
Кольцо;
Кольцо;
Разрезное кольцо;
Заглушка.

Типы и виды обратных клапанов

Шаровые обратные клапаны – при движении рабочей среды в заданном направлении, давление потока подымает затвор в виде металлического шара в верх освобождая проходное отверстие. При изменении направления потока, шар опускается вниз и прижимается к седлу перекрывая проход.

Поворотные обратные клапаны – в качестве затвора используется лепесток (створка), который за счет давления откидывается открывая проход. Реверсивное движение прижимает клапан к проходу, чем предотвращает обратное движение жидкостей, газов и тд.

Подъёмные обратные клапаны – в положении закрыто, золотник прижат к седлу пружиной. При достижении номинального давления затвор поднимается, пропуская поток.

Двухстворчатый обратный клапан – принцип работы как у поворотного, отличие – два лепестка. Обладают повышенным гидравлическим сопротивлением.

Дисковый обратный клапан – плоский с подпружиненным штоком перекрывает проход. Открытие осуществляется сжимания пружины за счет давления потока. При снижении давления, пружина прижимает диск к седлу закрывая проход.

Тип монтажа к трубопроводу – муфтовый, межфланцевый, фланцевый, приварной. На рисунке ниже показана классификация клапанов обратного действия по типу запорного элемента.

Обозначение и расшифровка маркировки

На корпусе обратного клапана, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения. Маркировка клапана обратного действия содержит такие параметры и характеристики:

Тип арматуры;

Условный диаметр прохода;
Рабочее давление;
Тип привода обратного клапана;
Материал уплотнительных колец.

Уплотнительные кольца				Корпус				Привод
Материал	Код	Материал	Код	Материал	Код	Материал	Код	Тип	Код
Латунь и бронза	БР	Эбонит	Э	Сталь углеродистая	С	Монель-металл	МН	Червячный	3
Монель-металл	МН	Резина	Р	Сталь легированная	ЛС	Винипласт	ВП	Цилиндрический	4
Нержавеющая сталь	НЖ	Виннпласт	ВП	Сталь коррозионностойкая или нержавеющая	НЖ	Пластмасс	П	Конический	5
Нитрированная сталь	НТ	Пластмасс	П	Чугун серый	Ч	Фарфор	К	Пневматический	6
Баббит	БТ	Без вставных или наплавленных колец	БК	Чугун ковкий	КЧ	Титан	ТН	Гидравлический	7
Стеллит	СТ	Фторопласт	ФТ	Латунь или бронза	Б	Стекло	СК	Электромагнитный	8
Сормайт	СР	Кожа	К	Алюминий	А			Электрический	9

Купить запорный обратный клапан

У Систем Качества можете купить клапаны запорные фланцевые, межфланцевые, муфтовые, с фильтром, латунные, чугунные, стальные, нержавеющие. Подберем клапаны обратного действия для воды, пара, газа, канализации, трубопровода, насоса, вентиляции, топливный, вентилятора, компрессора, слива, вакуумный, воздушный, масляный, гидравлический, для водоснабжения, пневматический, противопожарный, взрывозащищенный. Всегда на складе обратные клапаны производства заводов Украины, Китая, России, Польши, Испании, Португалии, Турции, Словакии, торговых марок danfoss, zetkama, valtec, tecofi, grundfos, hawle, york, vents. Все оборудование и узлы проходят испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: клапан обратный запорный, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт обратных клапанов, задвижек, шаровых кранов, затворов баттерфляй, вентилей, электроприводов, затворов дисковых поворотных, устраним неисправности и дефекты, проведем ревизию, опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена обратного клапана в Украине

Цена обратного клапана зависит от типа – пружинный, шаровый, тарельчатый, дисковый, двустворчатый, одностворчатый, мембранный, лепестковый, давления РУ, диаметра ДУ и года выпуска (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости обратного клапана Ру-2,5, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63 – обратитесь к менеджеру или отправьте запрос на почту.

Компания Системы Качества поставщик надежных запорных клапанов

Типы обратных клапанов: назначение и применение (обратный клапан)

Типы обратных клапанов

Что такое обратный клапан?

Типы обратного клапана: Функции и области применения:- Обратный клапан представляет собой механическое устройство, позволяющее жидкости течь только в одном направлении. При изменении направления потока жидкости клапан перекрывает проход для потока жидкости. Они также известны как обратные клапаны или односторонние клапаны. Как правило, он устанавливается в жидкостном трубопроводе для предотвращения обратного потока жидкости.

Обратные клапаны, как правило, представляют собой двухходовые клапаны, что означает наличие одного впускного и одного выпускного отверстий. На рисунке 1 показан типичный обратный клапан. Первый обратный клапан в истории был спроектирован и разработан инженером Фрэнком П. Коттером в 1907 году. После этого Никола Тесла разработал новаторский обратный клапан, в котором нет движущихся частей, см. рис. 2. Этот клапан также известен как тесла клапан.

Функция обратного клапана

Работа обратного клапана в основном зависит от разницы давлений между выходным и входным портами. Когда давление на входе высокое, клапан открывает проход для потока жидкости. Когда поток меняет направление, давление на выпускном отверстии становится выше, чем у впускного, клапан перекрывает проход и поток блокируется. Эти клапаны не требуют никакого исполнительного механизма, человека и т. д. для управления клапаном.

Обратные клапаны обычно устанавливаются в тех случаях, когда обратный поток жидкости может повредить систему и вывести ее из строя. Например; трубопроводы канализационных систем содержат обратный клапан, так что отходы могут только покинуть систему, а не повторно попасть в систему или в процессе обратного осмоса жидкость должна проходить через систему только в одном направлении, поэтому для обеспечения этого устанавливается обратный клапан в линии потока.

Чтобы разобраться в выборе и установке клапана, необходимо знать три вещи; давление открытия, давление закрытия и ориентация клапана. Давление открытия – это минимальное давление на входном отверстии, при котором проход хотя бы немного открывается. Давление закрытия — это минимальное давление на выпускном отверстии клапана, при котором клапан полностью перекрывается и предотвращается обратный поток жидкости. И, самое главное, клапан должен быть установлен по направлению потока, поэтому перед установкой рекомендуется убедиться в правильности направления работы клапана.

1. Подпружиненный линейный обратный клапан: (Типы обратных клапанов) Подпружиненный линейный обратный клапан

Эти клапаны просты в эксплуатации, обслуживании и имеют простую конструкцию, см. рис. 3. Где A — клапан корпус, B — диск, C — пружина, D — направляющая. Поскольку давление на входной стороне клапана превышает давление срабатывания, диск толкается, что создает отверстие, и жидкость может течь через клапан. Если давление на входе упало ниже давления открытия или давление на выходе превышает давление повторного запечатывания, диск движется в обратном направлении с помощью силы пружины и закрывает отверстие, чтобы предотвратить обратный поток жидкости. Этот клапан также предназначен для защиты от скачков давления в трубопроводе, поэтому он также защищает трубопровод от ударного воздействия.

2. Подпружиненный обратный клапан Y: ( Типы обратных клапанов ) Подпружиненный обратный клапан Y

На рис. 2 показана типичная иллюстрация подпружиненного обратного клапана Y. Его работа аналогична прямоточному обратному клапану, но есть только одно отличие: диск расположен под углом к направлению потока жидкости. Это изменение позволяет проверять и обслуживать обратный клапан, пока он подключен к трубопроводу. Но из-за своей формы он занимает больше места, чем рядный клапан.

3. Шаровой обратный клапан: (Типы обратных клапанов) Шаровой обратный клапан

Шаровой обратный клапан может быть подпружиненным или свободно плавающим. Поскольку давление срабатывания подпружиненного клапана больше, чем у свободно плавающего шарового клапана. Таким образом, свободно плавающий тип используется для приложений низкого давления, а подпружиненный тип используется для приложений высокого давления. На рис. 3 модели показаны подпружиненные шаровые обратные клапаны. Принцип его работы также аналогичен прямоточному обратному клапану, только вместо диска в нем используется шар.

4. Мембранный обратный клапан: ( Типы обратных клапанов ) Мембранный обратный клапан

Он состоит из резиновой диафрагмы, которая изгибается внутри клапана, открывая или закрывая проход. На рис. 4 показана принципиальная схема мембранного обратного клапана. Из-за диафрагмы клапан имеет очень низкое давление срабатывания или вообще отсутствует. По мере увеличения давления на входе диафрагма изгибается сильнее, и размер проходного сечения соответственно увеличивается. В случае любого обратного потока диафрагма прижимается к отверстию и перекрывает проход, чтобы предотвратить обратный поток. Такие обратные клапаны идеально подходят для применения в условиях низкого давления или вакуума. (Типы мембранных клапанов)

5. Подъемный обратный клапан: (Типы обратных клапанов) Подъемный обратный клапан
Он состоит из подпружиненного диска, который поднимается, когда давление на входе превышает давление открытия, и позволяет жидкости проходить через клапан , как показано на рисунке 5 . При снижении давления на входе меньше, чем давление срабатывания, или при наличии обратного потока в системе диск под действием силы пружины меняет свое направление на обратное и закрывает отверстие клапана. Вместо пружины в клапан также иногда включается движение диска под действием силы тяжести.
6. Поворотный обратный клапан: (Типы обратных клапанов) Поворотный обратный клапан
Этот обратный клапан также известен как обратный клапан с наклонным диском. Он состоит из диска, шарнирно закрепленного радиально с одной стороны. Когда давление на входном отверстии клапана увеличивается, диск поворачивается вокруг шарнира и открывает проход для потока жидкости. В случае обратного потока диск возвращается в исходное положение и полностью перекрывает проход. В этом клапане не используется пружина, и движение диска полностью зависит от силы тяжести. На рис. 6 показан, например, поворотный обратный клапан.
7. Обратный клапан «утконос»: (Типы обратных клапанов) Обратный клапан «утконос»

В этом обратном клапане используется мягкая трубка, которая меняет свою форму в зависимости от направления потока и, следовательно, обеспечивает однонаправленный поток жидкости внутри клапана. Если жидкость течет в прямом направлении, конец мягкой трубки меняет свою форму на расходящуюся и позволяет жидкости легко проходить. По мере того, как жидкость меняет свое направление, конец мягкой трубки сужается и ограничивает попадание в нее жидкости, см. 9.0003 цифра 7 .

8. Межфланцевый обратный клапан: (Типы обратных клапанов) Межфланцевый обратный клапан

Межфланцевый обратный клапан состоит из межфланцевого диска, шарнирно закрепленного с одной стороны и подпружиненного пружиной, как показано на рис. 8 . Если в системе возникает обратный поток, пластина переворачивается и перекрывает проход.

9. Запорный обратный клапан: (Типы обратных клапанов) Запорный обратный клапан

Запорный обратный клапан в основном представляет собой подъемный обратный клапан или Y-образный обратный клапан с пружиной. Этот клапан имеет функцию ручного управления, которая позволяет ему, помимо работы в качестве обычного обратного клапана, блокировать и поддерживать клапан в открытом или закрытом состоянии. Таким образом, этот клапан можно использовать для двух функций одновременно. Для выполнения блокировки срабатывания идентификаторы обычно задаются вручную с помощью рычага или колеса, как показано на рис. 9.0003 цифра 9 . Этот тип клапанов обычно используется на электростанциях, особенно в парогенераторах, турбинах и предохранительных устройствах.

10. Донный обратный клапан: ( Типы обратных клапанов ) Донный обратный клапан

В клапане этого типа впускное отверстие отсутствует, вместо него имеется сетчатый фильтр, как показано в рисунок 10 . По сути, это встроенный шаровой обратный клапан с пружинным усилием. Это помогает клапану поддерживать или разрешать поток только в одном направлении и блокировать проход в обратном направлении. Сетчатый фильтр на входе предотвращает попадание мусора и частиц песка в обратный клапан, что может привести к повреждению обратного клапана, а также системы потока жидкости. Как правило, он устанавливается на конце линии всасывания насоса в системе с потоком жидкости.

Материалы, используемые для изготовления различных типов обратных клапанов, как правило, это нержавеющая сталь, латунь, поливинилхлорид (ПВХ), полипропилен (ПП) и т. д. Выбор типа клапана и его материалов зависит от следующих факторов: –

Совместимость материала с протекающей жидкостью.
Размер трубопровода и доступное пространство.
Требование к давлению открытия и давлению закрытия.
Направление установки; горизонтальный или вертикальный.
Размер и форма конверта.
Доступность для осмотра, обслуживания и ремонта.
Температура протекающей жидкости и рабочей среды.

Области применения обратных клапанов

На основе рабочих функций обратных клапанов их можно использовать для следующих различных применений;

Для предотвращения обратного потока жидкости, вызывающего повреждение системы.
Для предотвращения загрязнения из-за обратного потока жидкости.
Во избежание сифонирования в трубопроводе.
Для поддержания вакуумного уплотнения.

Источник изображения: – Empoweringpumps, Amazon, Tameson, Redpoint, Galloup, Wermac, Minivalve, Pdblowers, Chemicalengineeringworld, Directindustry

Типы обратных клапанов, конструкция, области применения и преимущества направлении с минимальным сопротивлением и для предотвращения обратного или обратного потока с минимальной утечкой. Основными типами используемых обратных клапанов являются запорные клапаны тройниковой формы, поворотные обратные клапаны, обратные клапаны с наклонным диском, подъемные обратные клапаны типа «звезда» и шаровые обратные клапаны, показанные на рис. от А до Е соответственно.

Конструкция обратного клапана

Обычный обратный клапан состоит из корпуса клапана, крышки или крышки и диска, который прикреплен к шарниру и отклоняется от седла клапана, позволяя жидкости течь в прямом направлении, как в обратный клапан с поворотным или наклонным диском и возвращается в седло клапана, когда поток вверх по течению останавливается.

Таким образом предотвращается обратный поток. В обратных клапанах с откидным диском диск состоит из двух половинок, прикрепленных посередине. Две половины складываются назад, когда начинается восходящий поток. Приводимые в действие пружиной, две половинки быстро перекрывают путь потока, когда поток вверх по течению прекращается. В случае подъемно-обратных клапанов диск имеет форму поршня, который перемещается из пути потока восходящим потоком и возвращается к седлу клапана под действием силы тяжести, чтобы остановить обратный поток. Клапаны шаровые обратные имеют диск в виде шара.

Обратные клапаны доступны в размерах от NPS ¹⁄₄ (DN 6) до NPS 72 (DN 1800). Другие размеры могут быть доступны для удовлетворения конкретных требований к размерам. В зависимости от требований к конструкции трубопроводной системы обратный клапан может иметь приварку встык, приварку в раструб, резьбовые или фланцевые концы.

Преимущества обратных клапанов

Они приводятся в действие автоматически и не требуют внешних средств для открытия или закрытия клапана. Они быстродействующие.

Недостатки обратных клапанов

Ниже приведены некоторые недостатки, присущие обратным клапанам:

1. Поскольку все движущиеся части закрыты, трудно определить, открыт клапан или закрыт. Кроме того, невозможно оценить состояние внутренних частей.

2. Каждый тип обратного клапана имеет ограничения по конфигурации установки.

3. Диск клапана может заклинить в открытом положении.

Типы обратных клапанов

Существует несколько типов обратных клапанов с различными конфигурациями корпуса. Ниже приведены некоторые часто используемые типы обратных клапанов:

Поворотный обратный клапан

Рис. A: Поворотный обратный клапан

В поворотных обратных клапанах диск не перемещается, когда он перемещается в полностью открытое положение или в полностью закрытое положение. Доступно множество различных конструкций дисков и седел для удовлетворения требований различных областей применения. Поворотные обратные клапаны с мягким седлом обеспечивают улучшенную герметичность по сравнению с посадочными поверхностями металл-металл. Комбинированные седла, состоящие из металлического седла с упругой вставкой, также обладают лучшими характеристиками герметичности. Угол посадки, угол между сиденьем и вертикальной плоскостью, может варьироваться от 0 до 45 градусов. Вертикальные сиденья имеют угол 0. Большие углы седла уменьшают ход диска, что приводит к быстрому закрыванию и минимизирует вероятность гидравлического удара. Обычно углы сиденья находятся в диапазоне от 5 до 7 градусов.

Подъемный обратный клапан

Подъемный обратный клапан особенно подходит для работы в условиях высокого давления, когда скорость потока высока. В подъемных обратных клапанах поршневой диск точно направляется за счет длительного контакта и плотной скользящей посадки с идеально отцентрованным золотником. Стенки поршня и поршня примерно одинаковой толщины. Большие паровые рубашки расположены снаружи приборного бачка и внутри поршня, чтобы исключить заедание из-за дифференциального расширения. Посадочное кольцо имеет бочкообразную конструкцию тяжелого однородного поперечного сечения. Обычно он ввинчивается и приваривается. Отверстие для потока соответствует полному размеру порта. См. рис. А и Г.

Рис. B: Подъемный обратный клапан

Конструкция седла подъемного обратного клапана аналогична запорному клапану. Диск обычно имеет форму поршня или шарика. Шаровые обратные клапаны используются для работы с высоковязкими жидкостями. Эти клапаны имеют более высокие характеристики герметичности по сравнению с поворотными обратными клапанами.

Рис. G: Подъемный обратный клапан звездообразной формы

Подъемные обратные клапаны поршневого типа имеют тенденцию застревать в открытом положении, когда над поршнем находится осадок рабочей жидкости. Обратные клапаны большого подъема снабжены уравнительной линией между камерой над диском и выходной стороной клапана.

Обратный клапан с наклонным диском

Рис. C: Обратный клапан с наклонным диском

Обратный клапан с наклонным диском предназначен для преодоления некоторых недостатков, присущих обычным поворотным обратным клапанам. Сочетание конструктивных особенностей позволяет клапану полностью открываться и оставаться стабильным при более низких скоростях потока и быстро закрываться при прекращении прямого потока. Куполообразный диск плавает в потоке жидкости как с нижней, так и с верхней стороны своей поверхности, поэтому он имеет минимальный эффект виброгасителя. Он хорошо работает в пульсирующих, турбулентных и высокоскоростных потоках. Эти атрибуты продлевают подъем клапана и снижают динамические нагрузки на трубопроводную систему, вызванные потоком. См. рис. C.

Обратные клапаны с откидным диском

Рис. D: Обратный клапан с откидным диском

Этот клапан также называют двухдисковым или двухдисковым обратным клапаном. См. рис. D. Он изготовлен в виде вафельного корпуса и доступен с мягкими или жесткими седлами. Он очень популярен в жидкостных и газообразных средах низкого давления. Его легкая компактная конструкция делает его предпочтительным обратным клапаном, когда важны пространство и удобство.

Вертикальный или линейный обратный клапан

Эти клапаны доступны в двух конфигурациях: встроенный шаровой обратный клапан и полностью направляемый диск с мягким или жестким седлом. Встроенные шаровые обратные клапаны могут использоваться как в вертикальных, так и в горизонтальных линиях. Встроенные обратные клапаны с полностью направляющими дисками должны быть оснащены подпружиненным затвором при использовании в горизонтальных линиях. В вертикальных линиях встроенные обратные клапаны с направляющими дисками могут иметь или не иметь подпружиненное закрытие. Пружинное закрытие не только помогает быстро закрыть клапан, но и сводит к минимуму вероятность гидравлического удара, предотвращая
реверс потока.

Шаровой обратный клапан

Их можно использовать в системах с пульсирующим потоком, например, в линии нагнетания поршневого компрессора. Поскольку они компактны по размеру, они идеально подходят для применения в ограниченном пространстве.

Запорный обратный клапан

Запорный обратный клапан можно использовать либо как однонаправленный обратный клапан, либо как запорный (запорный) клапан, например задвижку или шаровой клапан. При нормальной работе системы эти клапаны используются как обычный обратный клапан; однако при необходимости эти клапаны можно закрыть с помощью навинчиваемого штока, который не крепится к диску клапана. Шток, когда он полностью закручен, удерживает свободно плавающий диск у седла клапана, как в задвижке или шаровом клапане. Эти клапаны доступны в тройниковом, звездообразном, угловом и наклонном исполнении.

Fig. E: Swing-disc stop check

Fig. F: Wye-pattern stop check

The swing-and-piston Обратные клапаны конструкции подъемного диска обычно используются в качестве запорных обратных клапанов. См. рис. Э и Ф.
