Обратный клапан для воды для насоса: устройство и принцип работы

Автор aquatic На чтение 7 мин. Просмотров 10.7k. Обновлено

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

Из чего состоит и как работает обратный клапан для воды для насоса?

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения.

Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Разнообразие моделей

Если создаваемого давления недостаточно, например, из-за утечки или остановки насоса, подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Принцип работы клапанов различных конструкций

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Устройство изделия изнутри

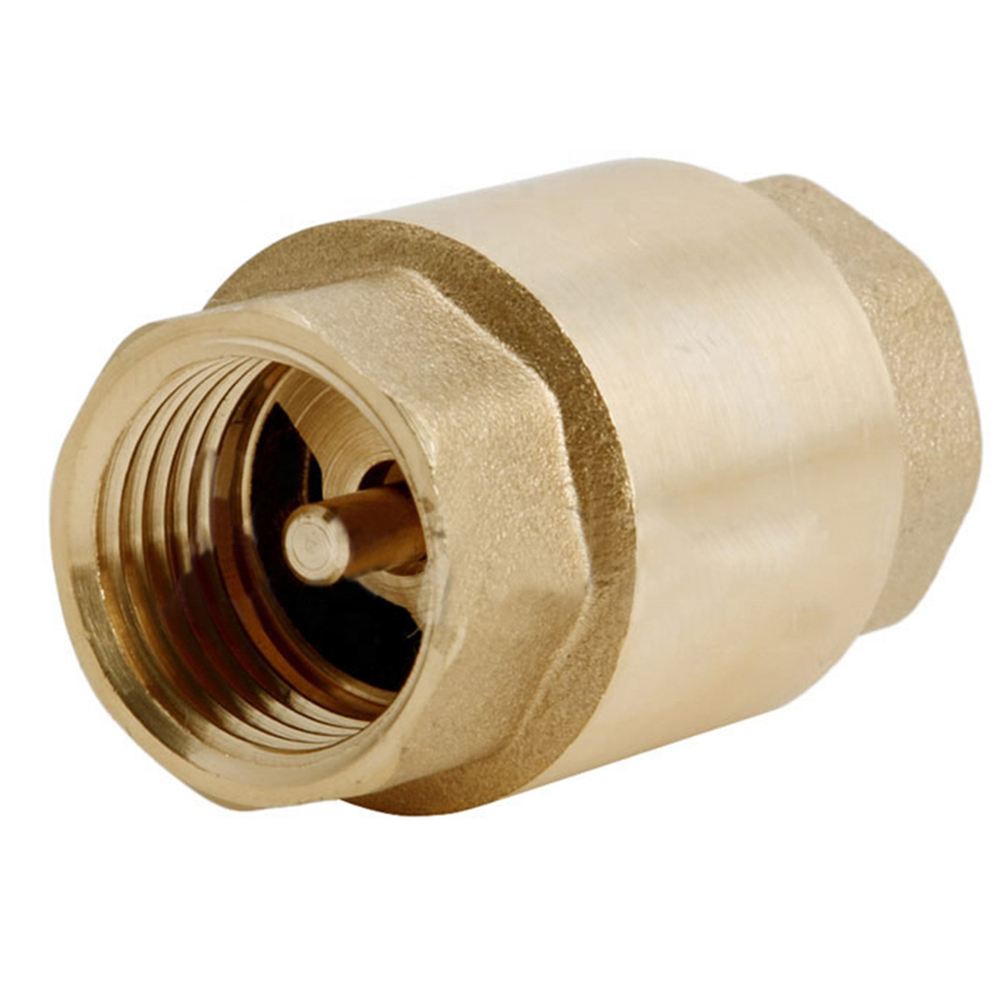

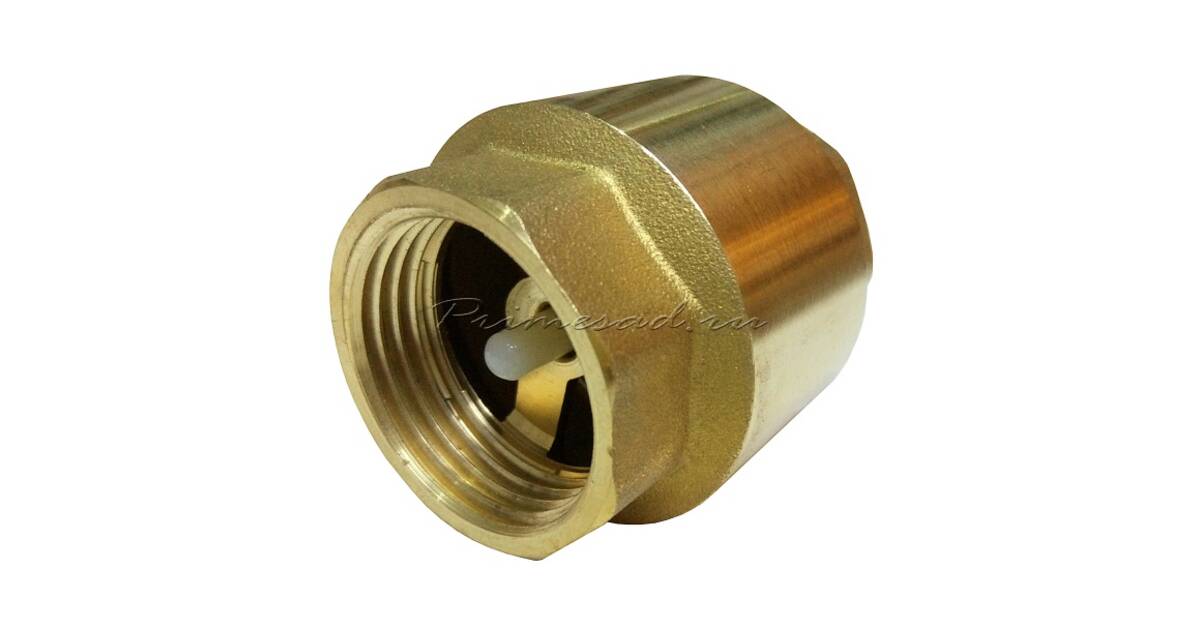

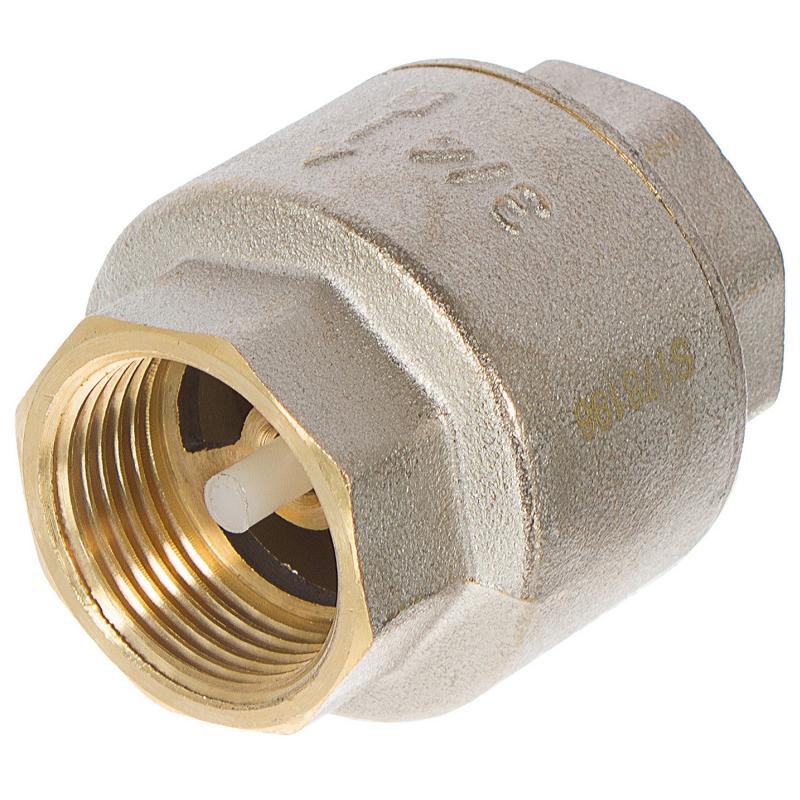

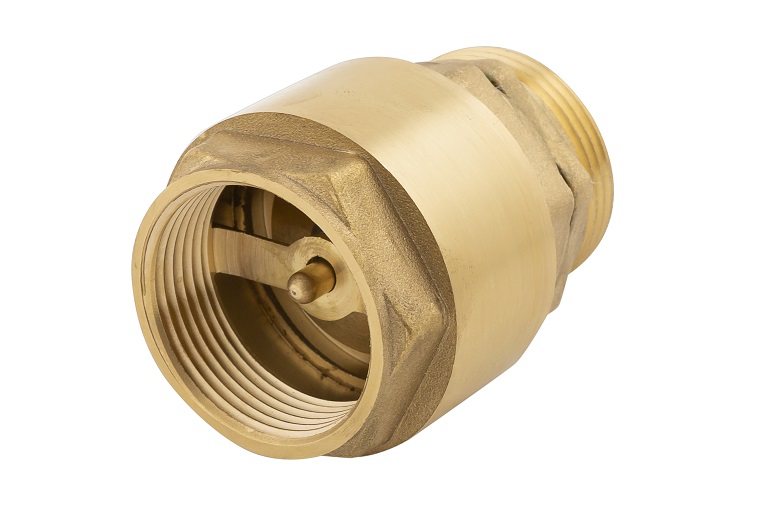

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной).

Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового изделия

Статья по теме:

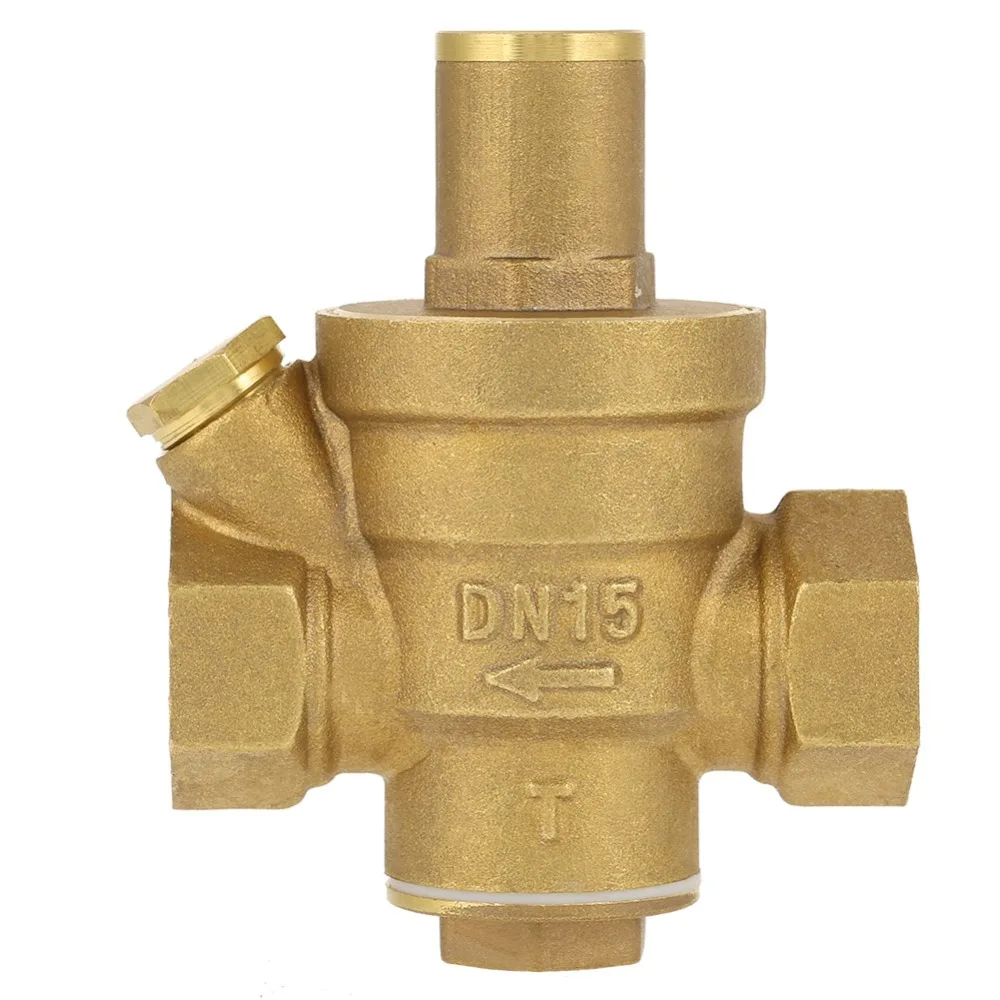

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение.

Может устанавливаться на трубы с поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

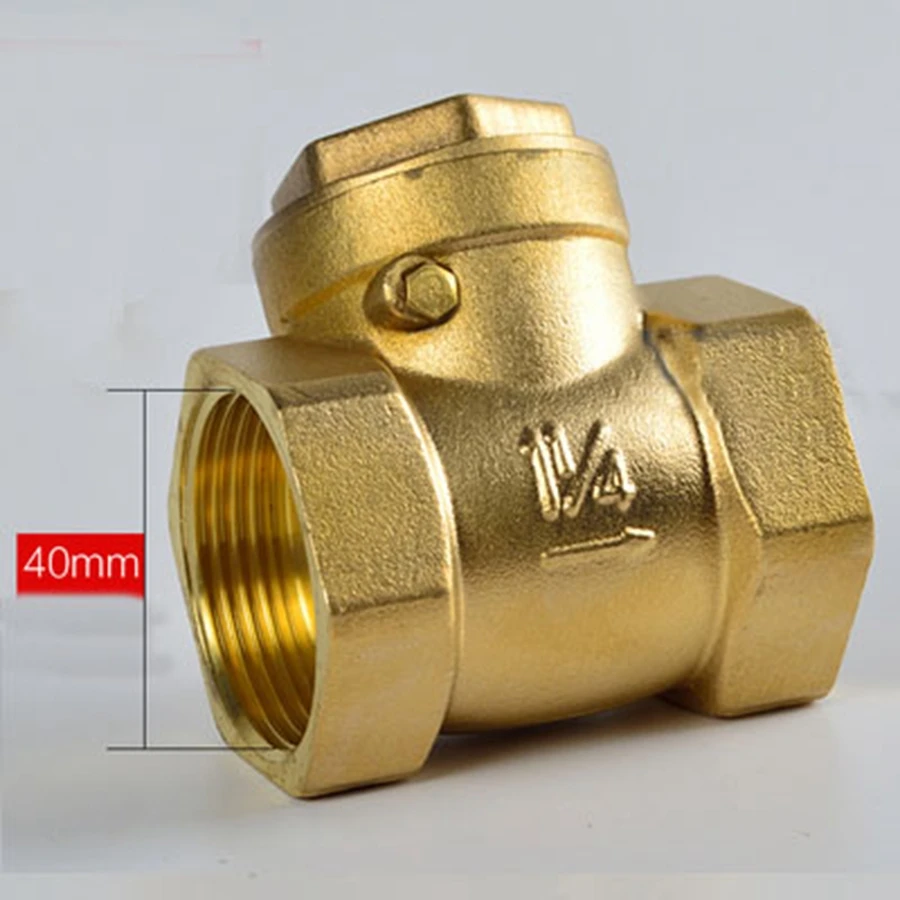

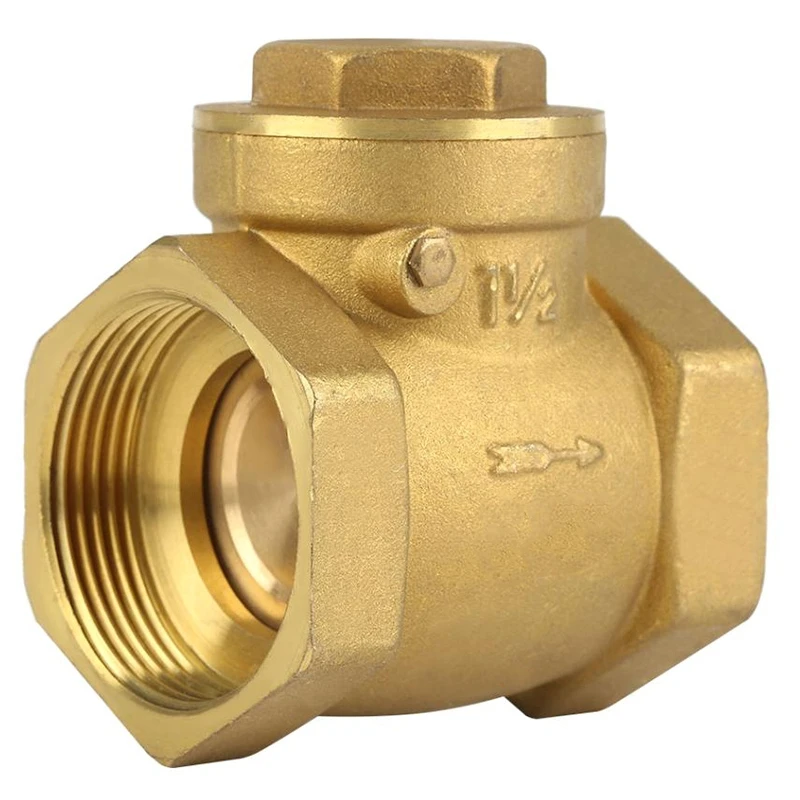

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

  • простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
  • безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Поворотное устройство большого диаметра

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

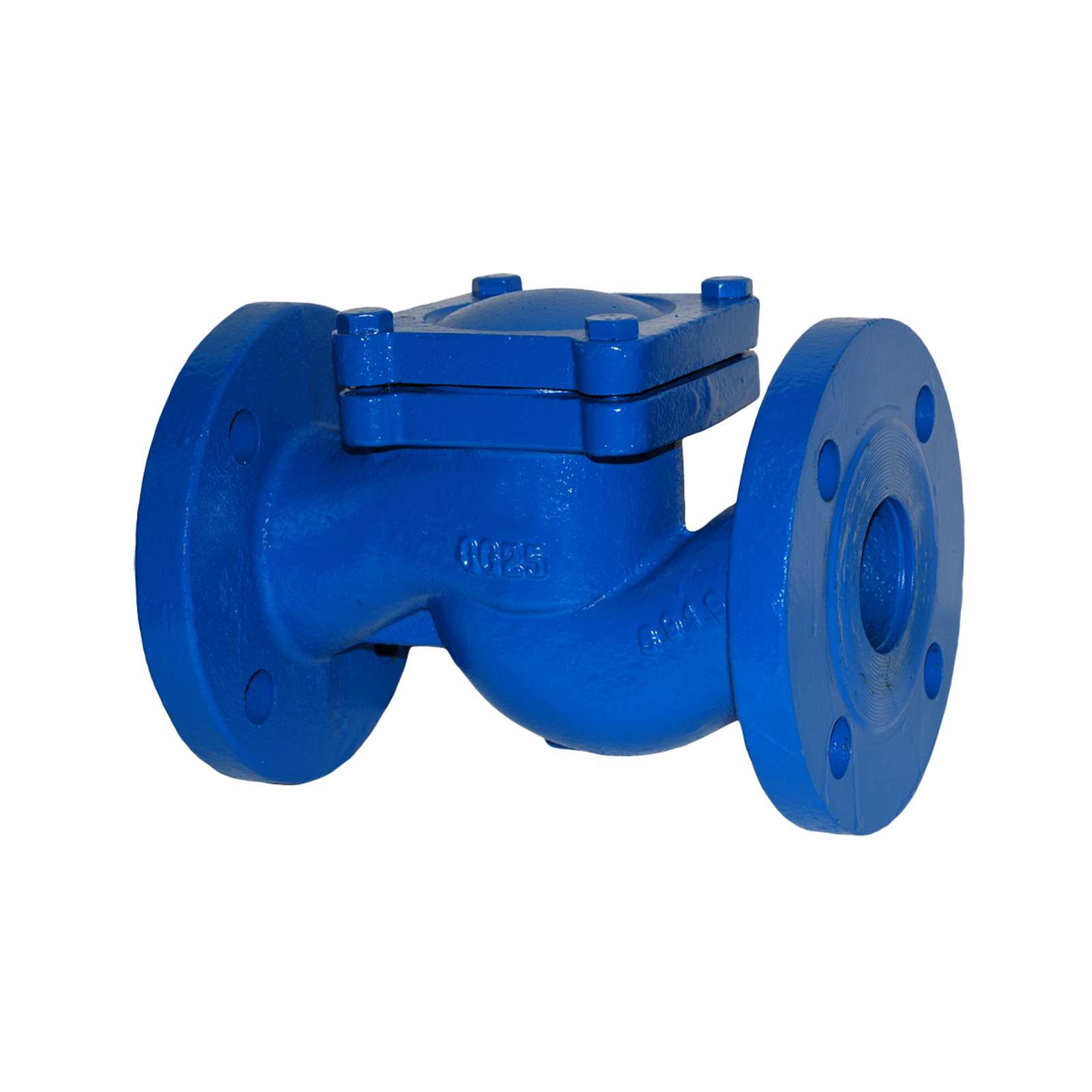

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемные клапана могут монтироваться лишь на горизонтальных участках. При этом ось изделия необходимо расположить вертикально.

Устройство подъемного обратного клапана

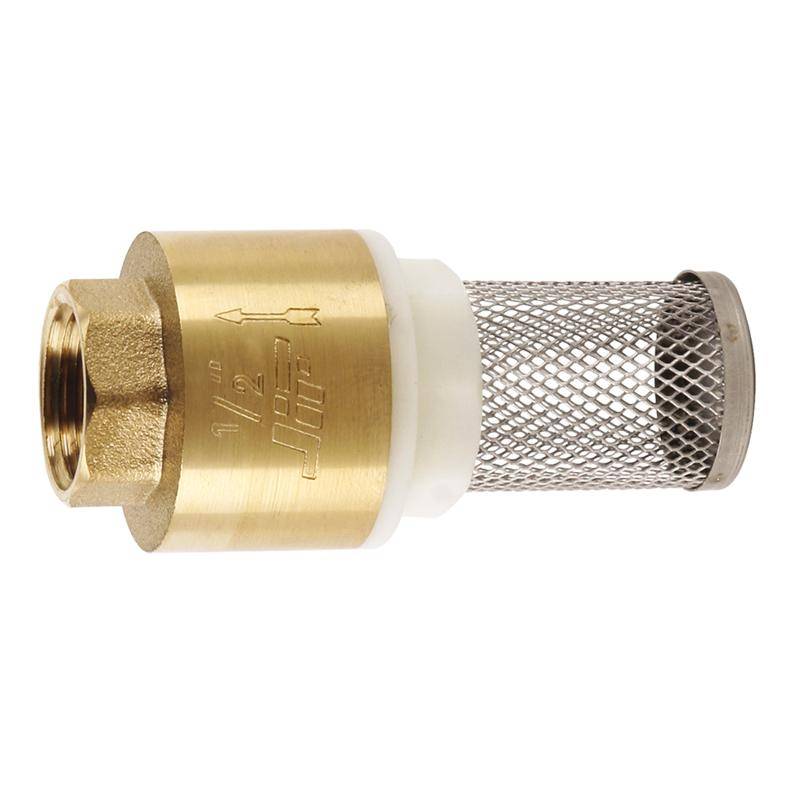

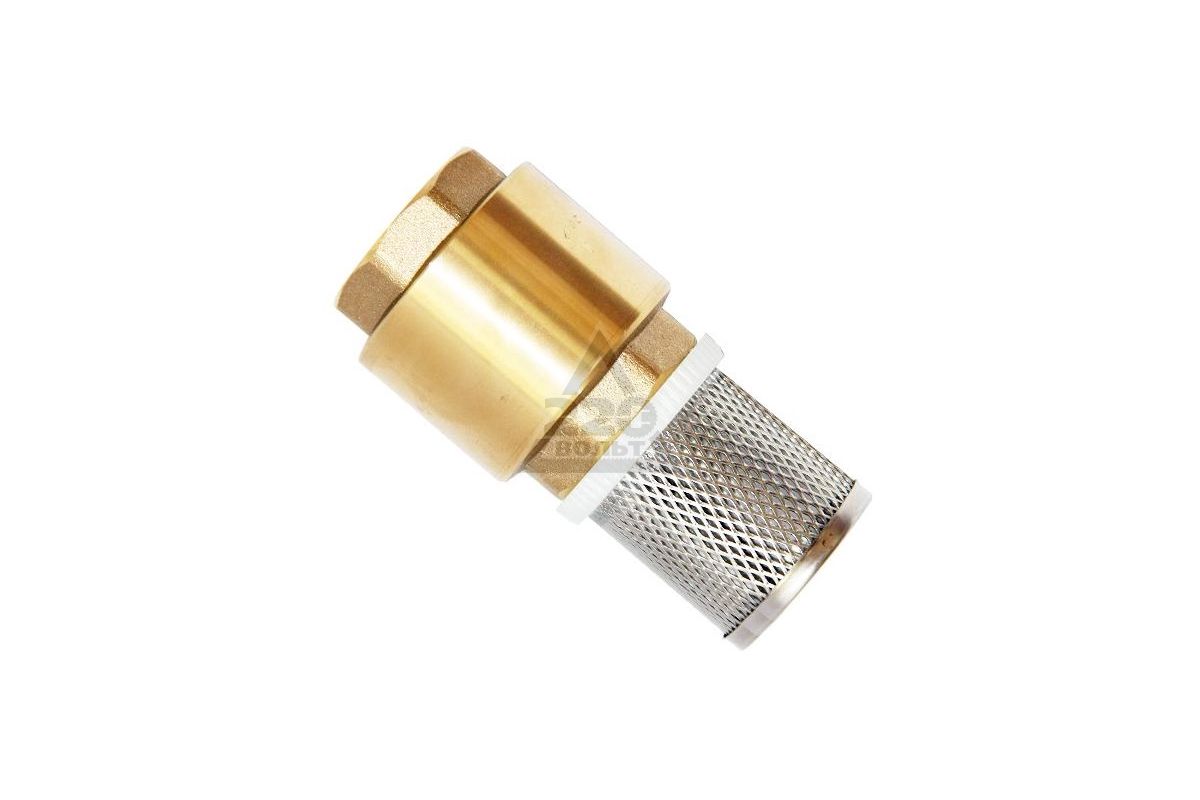

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности.

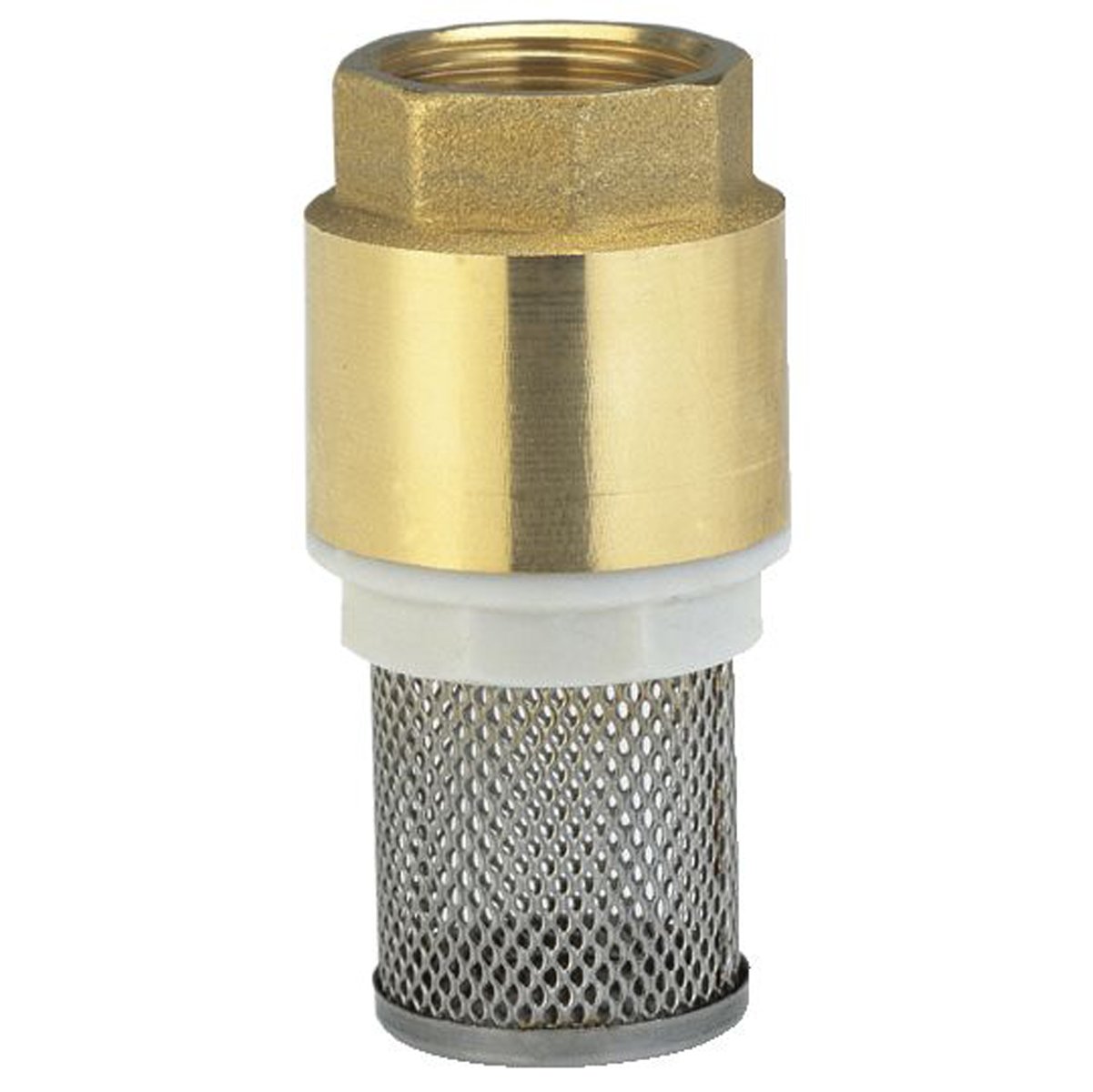

Изделие для погружного насоса

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Полезный совет! При монтаже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Межфланцевая модель

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два возможных места установки:

  • непосредственно перед насосной станцией;
  • на всасывающей трубе сразу после храповика.



Установка перед насосной станцией

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Процесс монтажа

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

  • разрываем трубопровод в месте установки изделия;
  • соединяем клапан с одной частью трубы;
  • при помощи сгона соединяем со второй частью.

Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющего слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

Кран для слива воды

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиальное значение. Каждый стремится приобрести качественное изделие, способное прослужить достаточно долго. Отдавая предпочтение известным товарным знакам, можно не сомневаться: при изготовлении конкретной модели использовались заявленные материалы, а технология соблюдалась безукоснительно.

Модель, изготовленная в Италии

Стоимость изделия зависит не только от фирмы-производителя, но и от номинального диаметра изделия и конструктивных особенностей:

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

  • номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
  • местом установки;
  • материалом корпуса;
  • способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение устройства и принцип действия (видео)

80 фото и описание устрйотсва

Обратным клапаном называется разновидность запорной арматуры, основная задача которой сводится к тому, чтобы пропускать жидкость лишь в одном направлении. Благодаря указанному свойству их с успехом применяют при организации системы водоснабжения. Например, обратный клапан для насоса не допускает возвращения в скважину или колодец уже поднятой по трубе воды.

Еще одним плюсом устройства оказывается способность поддержания должного уровня воды в системе ее подачи. При открытии крана отсутствует необходимость ждать вытеснения воздуха, вода подается моментально. Подробнее об этом техническом элементе пойдет речь ниже.

Устройство и принцип работы

Изделие имеет металлический корпус, его можно разобрать на две части, снабженные резьбовой нарезкой. Помимо этого, имеется затвор, выполненный из пластика или металла. Он снабжен резиновой прокладкой и пружиной, которая его подпирает.

Принцип работы достаточно прост. При движении жидкости по трубопроводу, на котором установлен клапан, ее напора оказывается достаточно для того, чтобы отжать пружину, открыв тем самым затвор. Когда подача приостанавливается, напор в системе существенно падает, и пружина возвращает затвор на место, предотвращая обратный ток.

На затвор давит и жидкость, находящаяся в системе после клапана. Таким образом осуществляется полный ход работы.

Разновидности

Оснований, по которым можно классифицировать все клапаны, несколько. А именно: конструкционные особенности, материал, из которого они изготовлены, способ установки и размер.

Конструкционные особенности

Запирающий элемент может быть шарового, подъемного, поворотного и межфланцевого типа. В первом затвор представлен шаром, который подперт пружиной и сдвигается только под давлением жидкости, к примеру, воды. В подъемном устройстве затвор двигается вверх и вниз под действием напора.

По сути устройство с подъемным затвором являет собой клапан обратного давления воды. Ее столб придавливает шток с закрывающей тарелкой, не допуская тем самым возвращения уже прокаченной воды.

Поворотный затвор работает как створка, открывающаяся при движении жидкости и возвращающаяся в исходное положение пружиной, когда давление жидкости в системе ослабевает.

Межфланцевые модели в свою очередь могут быть дисковыми и двустворчатыми. У последнего, судя по названию, затвор представлен двумя створками, которые складываются при прохождении жидкости по системе и сходятся вместе при прекращении подачи.

Дисковый затвор двигается вдоль собственной оси при напоре и возвращается на место, перекрывая подачу, при его отсутствии.

Материал изготовления

Латунные изделия считаются надежными, устойчивыми к долгому воздействию жесткой воды и коррозии. Они пользуются большим спросом. Чугунные модели применяют крайне редко, в основном, для трубопроводов с большим диаметром, поскольку материал подвержен коррозии.

Клапаны из нержавеющей стали практически не имеют нареканий, однако их стоимость достаточно высока. Возможен вариант, когда разные части устройства изготовлены из разных материалов. Прежде чем приобрести требуемый товар, имеет смысл разузнать у продавца информацию по поводу материала.

Способ установки

Крепятся устройства при помощи муфт – переходников с резьбовым соединением. Диаметры обратных клапанов для воды могут быть различны: от 15 до 200 мм, поэтому размеры муфт подбираются с учетом конкретных условий.

Еще один вид крепления – при помощи фланца. Такой вариант применяют преимущественно для чугунных запирающих арматур, устанавливаемых на крупные трубопроводы.

Межфланцевое крепление подразумевает размещение устройства между двумя скрепляющимися друг с другом болтами фланцами.

Размер

Выделяют стандартные, миниатюрные и большие модели. Стандартные считаются самыми ходовыми, используют их для большинства трубопроводов. Миниатюрные устройства идут в ход, когда нет возможности установить стандартную модель.

Преимущественно это обратные клапаны для счетчика воды, устанавливаемые на выходе. Основное их предназначение – не допустить движения воды через счетчик в противоположном направлении. Большие клапаны ставят там, где трубопроводы имеют общественное или промышленное назначение.

Место установки

Чтобы ответить на вопрос о том, как правильно установить обратный клапан, сначала нужно выяснить его будущее месторасположение. Одним из них является выход из погружного насоса, который размещен в скважине.

При отключении насоса, установленная деталь не позволит воде стекать через него обратно в скважину. Другой вариант – на конце водозаборной трубы поверхностного насоса или станции.

Помимо насосов установку производят на трубе подачи воды в нагревательный бойлер. Также необходим монтаж обратных клапанов в контурах системы отопления дома, особенно если их несколько и давление теплоносителя в них разное.

Кроме того, при различии показателей мощности у насосов более сильный способен продавить теплоноситель из одного контура в другой, где стоит устройство меньшей мощности.

Система канализации также требует установки рассматриваемого элемента, чтобы предотвратить обратное движение стоков. При наличии инструмента и элементарных сантехнических навыков смонтировать клапан не составит труда. Главное правило – соблюсти направление движения жидкости через клапан, которое указывается на его корпусе в виде стрелки.

Применение обратного клапана оказывается необходимым тогда, когда идет речь о предотвращении опасной аварийной ситуации. Системы отопления и водоснабжения в частном доме относятся к числу тех систем, которые как раз и нуждаются в монтаже этого полезного элемента.

Фото обратных клапанов на воду


Также рекомендуем посетить:

Обзор: обратный клапан

Прежде чем выбрать оборудование и начать монтаж системы водоснабжения коттеджа, обратите внимание на важные нюансы. Каждая деталь должна быть на своем месте, в том числе и обратный клапан. Какой купить? Смотрите видеообзор, читайте подробности в разделе сайта «Обвязка скважин». Хотите, чтобы в Вашем кране всегда была холодная вода – в нужном количестве, отличного качества? Тогда звоните нам, и специалисты Компании «Урал-Гидро» предложат лучшее решение именно для Вашего дома, с гарантией.

Установка обратного клапана на воду

Зачем устанавливается обратный клапан? Требуется он для того, чтобы система поддержания давления водоснабжения в доме работала корректно, то есть вода не убегала обратно в скважину после того, как скважинный насос накачает нужное давление (иначе он будет действовать постоянно). Обратный клапан можно установить на насос, на выходе из скважины либо в самом доме.

Типы обратных клапанов: в чем разница?

Подразделяются обратные клапаны по типу на горизонтальные и вертикальные. Горизонтальный обратный клапан является дублирующим. А вот вертикальный должен обязательно присутствовать в каждой нормальной системе водоснабжения дома. Если он отсутствует, ждите самых разных неприятностей, так как система начнет сбоить. К примеру, Вы открываете кран, но вместо того, чтобы подавать воду, сначала он чихает и плюется. Реле при этом щелкает несколько раз, трубы «вздрагивают», соединения развинчиваются – недалеко до протечек и аварий.

Из-за чего это происходит? Когда насос создает давление выше 4 атмосфер, то из воды начинает выделяться воздух, как говорят, «система завоздушивается». На участках с железными трубами или соединениями (а они обязательно есть в контуре) запускаются окислительно-восстановительные процессы. Как результат, в трубопроводе уже внутри дома образуются налет, ржавчина, что, конечно же, сказывается на качестве воды.

Клапан обратный вертикальный и горизонтальный: особенности

Давайте рассмотрим обычный вертикальный клапан на воду с латунным седлом. Возможны разные диаметры: 2-дюймовый, ду 1,4 на насосы Грундфос или 1-дюймовый на модель насоса Водолей.

В механизме есть шторка с резиновым уплотнением, пружинка, автоматически закрывающая обратный отток воды. В целом устройство довольно простое, и работает такой обратный клапан (хотя и китайского производства) вполне надежно.

Основной причиной выхода из строя становится попадание песчинок или мелких камушков в зазор - тогда шторка закрывается не полностью, пропуская воду. В этом случае обратный клапан нужно демонтировать, почистить и поставить обратно.

Еще один вид – горизонтальный механический обратный клапан, необходимый для предотвращения потери давления в системе водоснабжения. Механическая шторка отсекает обратное поступление и утекание воды в скважину. Оснащено устройство резиновым уплотнителем, рычажком. Его не рекомендуется устанавливать под углом. Это самый дешевый из возможных вариантов и самый ненадежный.

Электромагнитный обратный клапан: есть плюсы

В чем отличие типа электромагнитного обратного клапана? В его механизме есть электропривод, внутри шаровый кран. Устанавливается он горизонтально, но может быть расположен и под углом. Работу такого обратного клапана легко контролировать при помощи электричества. Например, если вы уехали в зимний отпуск, а в это самое время отключили электричество и дом начинает замерзать, то шторка электромагнитного клапана автоматически откроется, следовательно, вода из системы сольется, и трубы не порвет. Также устройство удобно использовать в системах водоснабжения дома с постоянным давлением при посезонном использовании.

Насос для скважины и встроенный обратный клапан

Обзор будет не полным без упоминания встроенного обратного клапана. Их, как правило, можно увидеть в хороших дорогих скважинных насосах различных модификаций. В случае необходимости обратный встроенный клапан удаляется при помощи простых пассатижей согласно инструкции.

* Выбор за Вами! Хотите знать больше об элементах системы холодного водоснабжения дома или коттеджа? Смотрите наши новые видеообзоры. Полная информация о грамотном подборе оборудования – от скважины на воду до крана - в разделе сайта «Обвязка скважин».

Есть вопросы? Пишите в WhatsApp
Наш канал в Телеграм
Мы в Вконтакте
Мы в OK.RU
Мы на Facebook
Телефон: +7 (343) 268-17-07


Обратный клапан на воду, какие бывают и где он используется?

Обратный клапан - это защитный механизм, который исключает нежелательное перемешивание воды, клапан пускает воду в одном направлении без возможности её возврата, т.е предотвращает обратный поток воды по трубе.

Чаще всего обратный клапан применяется:
1) На насосах и насосных станциях
На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода. Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой. Насосные станции ставятся на поверхности. ( дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:

2) После счётчиков
Счётчик не будет вращаться в обратную сторону, если установить обратный клапан, но это не самое главное. Самое главное - обратный клапан не допусти эффекта передавливания, который часто возникает в городской квартире.

3) На бойлере
Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды, иначе вода, нагретая вашим бойлером, побежит к соседям снизу по стояку. Соседи конечно не расстроятся, но вам придётся оплатить электричество по счётчику.

Конструкция:
В нерабочем положении клапан всегда закрыт. Затвор подпирается пружиной.

Клапаны бывают с металлическим и пластиковыми затворами.С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина:

Советы:
1. Если водозабор происходит из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.
2. Если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.

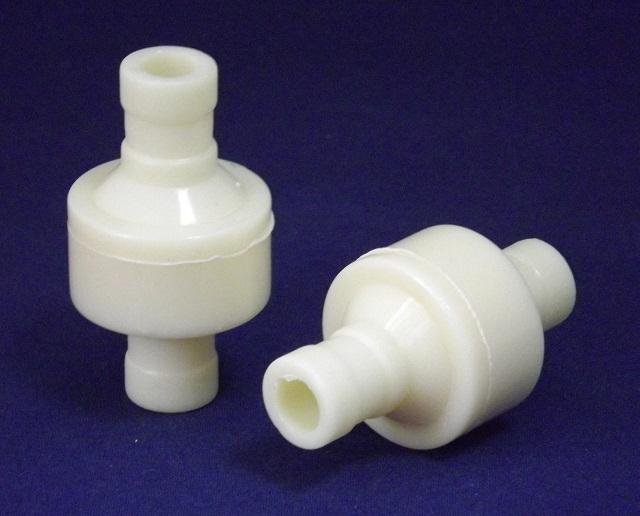

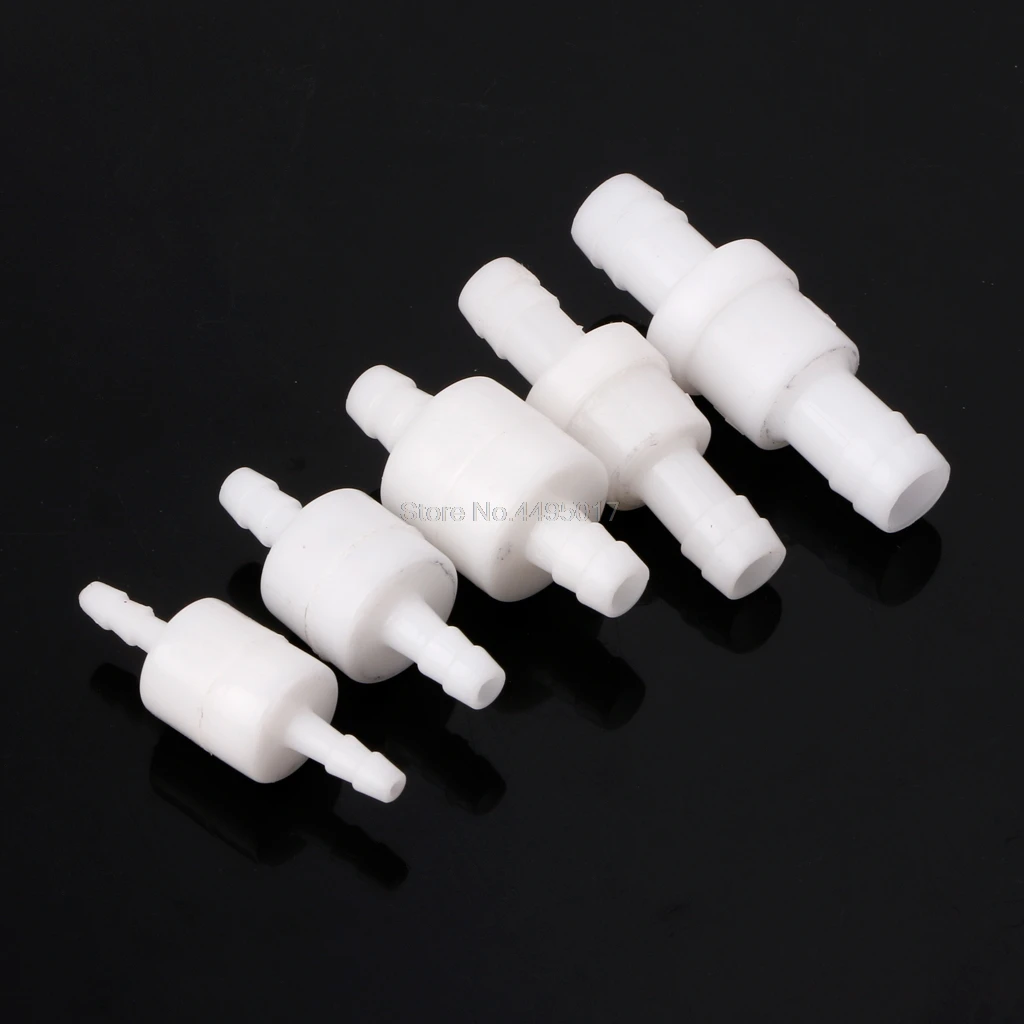

3. Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе, в силу своей конструкции такой клапан имеет слишком сильное сопротивление и если его установить давление в системе значительно упадёт, а если оно и было слабое, то вода вовсе может перестать идти. Фото ниже:

для чего нужен в системе водоснабжения и принцип его работы

Современные частные дома, дачные постройки, а также многие квартиры уже трудно представить без системы автономной подачи воды. Она предусматривает наличие резервуара, в котором накапливается вода и создается давление до необходимого значения. Одним из главных элементов такой системы и является водяной клапан. Это небольшой проходной канал, монтируемый в контур трубы.

Что такое обратный клапан и для чего он нужен?

Он используется в системах со скважинным насосом. Его вкручивают непосредственно в насос, который опускается на определенную глубину. В случае отсутствия обратного клапана, вода, которая находится в шланге, а также в гидроаккумуляторе котельной дома, при каждом подключении насоса просто сливалась бы обратно в скважину. Вопрос установки клапана решает эту проблему, при небольших денежных вложениях. Кроме того, он позволяет поддерживать давление в контуре, что лишний раз дает возможность не включать насос (за счет работы гидроаккумулятора).

Клапан обратного давления воды устанавливается в системах горячего водоснабжения частных домов. Например, с любым водонагревательным бойлером на входе устройства. Здесь он служит для защиты жидкости внутри бака, на случай отключения центральной подачи воды, либо отсутствия воды в гидроаккумуляторе.

Как работает обратный клапан для воды?

Если детально рассмотреть клапан для воды, можно заметить, что его конструкция похожа на автомобильный ниппель. Задача приспособления заключается в том, чтобы пропускать воду только в одном направлении. То есть, как только создается давление насосом, перегородка открывается и пропускает через себя в воду. Когда давление уравновешено, либо после обратного клапана давление больше, система уже не сработает.

Корпус изготавливается из латуни, чугуна или нержавайки. Внутри находится пружина, которая давит на захлопку за счет собственного усилия и обратного давления воды в контуре. Когда давление на потоке усиливается, вода поднимает захлопку вверх и дает клапану возможность пропустить через себя жидкость. Т.е в нормальном положении контур всегда закрыт. Как только давление снаружи становится больше давления внутри, захлопка открывается, и контур за обратным клапаном наполняется.

Назначение и сфера применения

Как уже упоминалось, назначение приспособления – ограничивать проход воды в обратную сторону. Т.е. вода поступает в систему, но обратно уже не стекает. Создается полностью замкнутый контур, в который можно только добавлять жидкость. Для слива можно установить отдельный кран (в самой нижней точке контура).

Такой клапан применяется в сфере холодного и горячего водоснабжения, а также в системах отопления. Как мы и говорили ранее, в системах холодного водоснабжения обратный клапан применяется для подачи воды из скважины в гидроаккумулятор. В случае горячего водоснабжения клапан обеспечивает бесперебойную работу электрических и газовых водонагревателей. Что касается систем отопления, то клапан для воды здесь устанавливается “на входе”. Очевидно, в любой системе отопления должна быть возможность подачи воды, чтобы наполнить контур. Подача осуществляется именно через обратный клапан. То есть, туда мы воду подаем, обратно она не вытекает ни при каких условиях, даже если вода кончилась везде: в гидроаккумуляторе, центральном водоснабжении, в скважине и др.

Виды и конструкции

Современные технологии производства позволяет выпускать на рынок огромное количество разновидностей обратного клапана. Например, устройство обратного клапана для воды может отличаться по материалу корпуса, где выделяют латунные, чугунные изделия и клапаны из нержавейки. Наиболее часто приходится работать с латунными вариантами, поскольку они износостойкие и надежные, идеально подходят для бытового использования. Что касается чугуна, то такие модели недорогие, но могут подвергаться воздействию ржавчины, что быстро выводит их из строя. Нержавейка зарекомендовала себя как самый надежный, но и самый дорогостоящий в этом сегменте рынка материал.

Изделия отличают по способу установки в систему. Например, выделяют муфтовый клапан, который представляет собой проходной вариант, включенный в участок трубы при помощи резьбовой муфты с двух сторон. Он часто используется в быту. Фланцевый вариант, напротив, применяется в промышленности, где используют чугунную трубу большого диаметра. Также распространен межфланцевый запорный механизм.

Более подробно остановимся на каждом типе клапана, где основное отличие касается запорного механизма и конструкции в целом.

Пружинный муфтовый клапан

Как и у любого вида обратного клапана, пружинный муфтовый вариант имеет внутри себя запорный механизм. В основном его корпус изготавливается из латуни. При этом стержень также изготовлен из латуни, в дешевых моделях из пластика. Пружина изготавливается из нержавеющей стали, что позволяет ей функционировать долгое время. Муфтовый вариант облегчает процесс подключения, занимает мало места, накручивается при помощи гаечного ключа соответствующего номера. Такой клапан имеет бытовое назначение. Выделяют варианты клапана с внутренней и наружной резьбой разного диаметра. Рекомендовано во время монтажа использовать сантехнический лен, а также герметик для наилучшего результата.

Принцип работы такого устройства носит классический характер. С одной стороны вода давит на пластиковую заслонку, в результате чего натяжение пружины ослабевает, заслонка открывается, вода проходит. Во время, когда давления на заслонку не давит, заслонка герметично прилегает к уплотнителю, запрещая обратный отток воды.

Поворотный лепестковый клапан

Чтобы обратный клапан открыл канал для прохода воды, необходимо давление извне, которое создается любым из предназначенных для этого устройств. Это может быть циркуляционный насос в системе отопления, а может быть насос из скважины. Если же система идет самотеком, то использовать классический вариант обратных клапанов нельзя, поскольку они не откроются из-за одинакового давления с двух сторон.

Именно здесь и применяют поворотный лепестковый обратный клапан, в конструкции которого нет пружины. Вместо пружины запорного механизма здесь находится круглый лепесток, который открывается только в одну из сторон. То есть, если вода движется в нужном направлении, лепестки открыты и ничего не мешает проходу. Как только направление воды меняется, клапан закрывается, и жидкость не проходит. Современные модели оснащены ручным затвором, который управляет дополнительной мембраной в конструкции клапана.
Конструктивно такой клапан отличается от многих представленных моделей. Он больше чем габариты самой трубы, а в его конструкции обязательно находится крышка. Крышка используется для очистки от мусора, поскольку сам клапан предполагает сужение канала для прохода воды, что может вызвать образование затора.

Шаровая модель

Такой обратный клапан внешне отличается от других разновидностей. В его конструкции обязательно присутствует запорный элемент в виде металлического шара. В случае если обратный клапан не пропускает через себя жидкую среду извне, например, воду, то шар закрывает проход для движения. То есть, устройство является нормально закрытым. В случае, когда давление извне возрастает, шар смещается в сторону и открывает проход для движения жидкости в нужном направлении. В случае отключения принудительной части системы водоснабжения, шар становится на свое место и не дает выпускать воду обратно. Подобный механизм используется не только в контурах водоснабжения, но и при газовой подаче.

Изделие подъемного типа

Изделие подъемного типа представляет собой обратный клапан, который должен располагаться строго в вертикальном положении, иначе он не работает. Именно поэтому его применяют для бытовых систем водоснабжения и отопления, которые располагаются строго горизонтально. У такого обратного клапана, в конструкции предусмотрен золотник, который под действием напора воды поднимается и не препятствует прохождению. Как только напор ослабевает, золотник опускается на посадочное место и препятствует прохождению воды. В конструкции такого устройства предусмотрена съемная крышка, которая предполагает очистку системы, без демонтажа. При помощи нее можно произвести ремонт.

Устройство подъемного типа условно делится на дисковое и золотниковое, отличия среди которых касаются возможности работы с большим диапазоном температур.

Размеры изделий

Говоря о размерах обратного клапана, прежде всего, выделяют условный проход и условное давление устройства. Условный проход фиксирован значениями от 10 до 400 мм, включительно. Есть модели 15, 20, 25, 65, 80 мм, и с другими диаметрами прохода. Под условным давлением понимают величину давления воды в контуре, при которой обратный клапан открывается. Здесь выделяют значения от 0,25 МПа, до 2580 МПа. Среди промежуточных значений, выделяют: 6.3 (МПа), 10 (МПа), 16 (МПа). Стоит отметить, что обратные клапаны различаются по диапазону рабочих температур, среди которых встречаются модели, способные эксплуатироваться с жидкостью от -60, до 600 градусов по Цельсию.

Места установки клапанов

Мест для установки обратного клапана в системах водоснабжения очень много. В бытовом водоснабжении выделяют следующие места для монтажа:

  1. На входе в квартиру. Здесь стоит поставить обратный клапан на системе водоснабжения, если вы используете автономный гидроаккумулятор. Это позволит воде из гидроаккумулятора не сливаться обратно в систему, когда воду в очередной раз отключат без предупреждения.
  2. После прибора учета на воду. Здесь обратный клапан сможет защитить счетчик от гидроудара в момент ремонтных работ ЖКХ.
  3. В совокупности с насосной станцией.
  4. В совокупности со скважинными насосами, где обратный клапан вкручивается в сам насос и опускается в отверстие скважины для забора воды. При таком подключении вода уже не будет стекать обратно.
  5. В совокупности с электрическим и газовым водонагревателем, чтобы исключить отток воды обратно в систему.
  6. В совокупности со стиральными и посудомоечными машинами, в качестве защиты устройств от протечек.

Установка обратного клапана

Если ваша система предполагает наличие пластиковых труб, но есть необходимость поставить обратный клапан, не переживайте, это можно сделать довольно легко. В таком случае, в пластиковую трубу устанавливается переход с пластика на металл, зачастую с окончанием наружной резьбы. Далее, используют фум-ленту или лен с герметиком, чтобы добиться максимальной герметичности. Накрутив лен по ходу накручивания следующего участка цепи, устанавливают обратный клапан, который затягивают до предельных значений, используя сантехнический ключ. С другой стороны обратного клапана проделывают аналогичные действия, после чего дают герметику немного подсохнуть и проверяют работу системы.

Имейте в виду, что на обратном клапане есть стрелка, которая как раз и указывает направление движения воды. Проверить, в каком положении открывается клапан довольно просто. Достаточно подуть в направлении стрелки, если воздух пройдет, значит, клапан открылся. Если подуть с обратной стороны и воздух тоже прошел, значит, система неисправна. Подобный клапан не стоит устанавливать.

Тип подключения

Выбирая тип установки устройства, важно обращать внимание на советы специалистов, чтобы не допустить ошибок и не нарушить работу системы:

  1. Нередко в системе присутствуют паразитные потоки жидкости. Именно они предполагают установку устройства с высоким гидравлическим сопротивлением, каким является лепестковый обратный клапан. Лепестковый клапан должен монтироваться строго горизонтально, иначе его затвор не будет работать, что способствует оттоку воды в обратную сторону.
  2. Если предусмотрен байпасный узел, лучше всего использовать здесь шариковый обратный клапан, поскольку его гидравлическое сопротивление равняется нулю.
  3. Если вы собираетесь ставить обратный клапан в точке подпитки системы отопления, то здесь лучше установить устройство с тарельчатым затвором, рассчитанное на работу с высоким давлением жидкости.
  4. Отдавайте предпочтение современным типам устройств, к которым относятся обратные клапаны в корпусе из латуни и нержавеющей стали.

Как самостоятельно изготовить обратный клапан

Для изготовления нам потребуется тройник с внутренней резьбой, муфта, на корпусе которой нарезана наружная резьба, шарик размером чуть меньше диаметра проходного отверстия муфты. Также потребуется пружина, которая будет свободно входить в корпус тройника, и заглушка, с возможностью вкручиваться в тройник.

В момент сборки берут тройник, вкручивают в него муфту, с другой стороны вставляют шарик, затем пружину, после чего устанавливают заглушку. Все резьбовые соединения желательно герметизировать при помощи фум ленты. Важным этапом такой сборки и подбора комплектующих, является правильный выбор пружины, которая должна соответствовать требованиям водопроводной системы. То есть, она не должна быть сильно тугой, иначе давление воды в контуре будет недостаточным для открытия обратного клапана.

Как установить обратный клапан на воду: особенности и виды

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

  • разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
  • металлический либо пластиковый затвор с прокладкой;
  • пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

  • подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
  • поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
  • шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
  • межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

  • из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
  • из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
  • из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

  • муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
  • фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
  • межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

  • стандартные клапаны. Применяются на большей части трубопроводов;
  • миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
  • небольшие клапаны, монтируемые на выходе водомеров;
  • чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

  • на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
  • на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
  • на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
  • на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
  • в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
  • на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
  • в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

  1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
  2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
  3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
  4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
  5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

  1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
  2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
  3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Обратный клапан на воду: что это такое, виды, устройство и принцип работы, как установить своими руками

Обратный или односторонний клапан — механическое устройство, пропускающее жидкость в одном направлении. Они имеют два отверстия в корпусе, одно для входа жидкости, а другое для выхода жидкости. Внутри металлического корпуса предусмотрен запирающий механизм в виде шара, диска или лепестка.

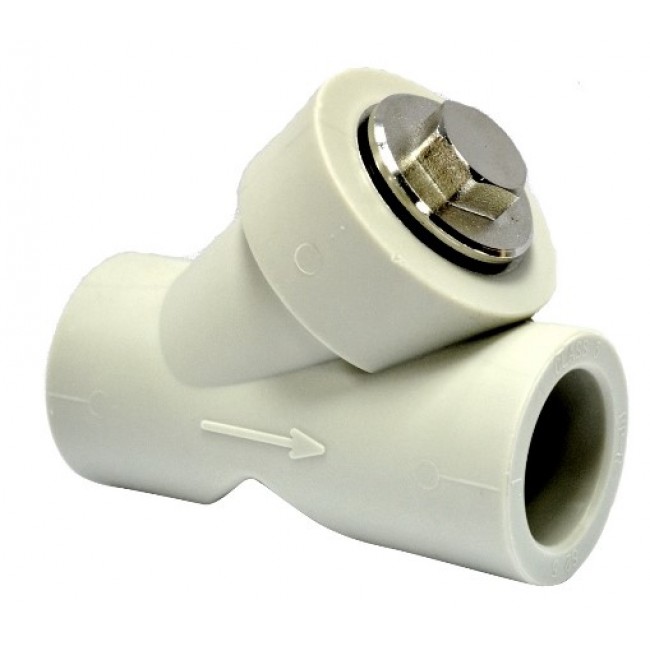

Стрелка указывает направление потока

Виды и принцип работы

Обратные клапаны — часть трубопроводной системы. Они обеспечивают стабильную работу бытовой техники и защищают от гидравлического удара. Клапаны работают автоматически и большинство из них не контролируются человеком.



Для стабильной работы необходимо выбирать соответствующее по типу устройство:

  • шаровый — универсальный, износоустойчивый клапан в основном применяется в трубопроводах с небольшим диаметром. Подходит для системы отопления и водоснабжения в коммунальных трубах. Запорным механизмом является металлический шарик покрытый герметиком. При движении водяного потока шарик поднимается, пропуская рабочую жидкость, в случае обратного потока опускается, тем самым перекрывая движение. Для оптимальной работы механизма необходимо давление внутри системы от 25 бар, при меньшем давлении клапан не сработает. Корпус изготавливается из стали с фланцевым или сварным соединением;
  • пружинный — состоит из пружины и диска. При движении потока пружина сжимается, диск поднимается, давая воде свободно двигаться внутри трубопровода. В случае остановки диск перекрывает отверстие, тем самым останавливая обратный поток. Это самое простое и недорогое устройство с резьбовым (муфтовым) соединением. При отложении солей внутри трубопровода теряется герметичность, и клапан подлежит полной замене;
  • лепестковый — запорным элементом является пружина-лепесток на шарнирном устройстве. При подаче воды задвижка откидывается, в случае отключения перекрывает проход, не давая жидкости выливаться из трубопровода.

Устанавливаются клапаны на вертикальных и горизонтальных линиях. Цена обратного клапана зависит от используемого материала и проходного диаметра.

Существуют еще двухстворчатые клапана, но в силу повышенного гидравлического сопротивления они применяются для вязкой рабочей среды, где требуются особые уплотнительные материалы.

На заметку. Ключевым недостатком обратных клапанов является то, что они не могут быть использованы в пульсирующих системах, поскольку непрерывная неравномерность потока из-за вибраций ведет к преждевременному износу запорного механизма.

Особенности монтажа

Чтобы правильно установить клапан в систему необходимо учитывать проходной диаметр трубопровода и способ монтажа:

  • устанавливается по движению потока. На корпусе нанесена стрелка указывающая направление;
  • перед монтажом на водонагреватель необходимо освободить систему и бак от воды;
  • устанавливается после счетчика, но до вентиля перекрывающего воду;
  • для сохранения продолжительной работы клапана перед ним рекомендуется устанавливать фильтр грубой очистки.

По виду соединений клапаны различаются на резьбовые, муфтовые, фланцевые, сварные. Фланцевые в основном используются на трубопроводах большого диаметра. В домашней системе распространены резьбовые и муфтовые, которые устанавливаются с использованием уплотнительных материалов. Они просты в обслуживании и замене.

В Новосибирске купить обратные клапаны можно в компании «Лавита».

На заметку. Центробежные насосы, наиболее распространенный тип водяных насосов, не являются самовсасывающими, и поэтому односторонние клапаны необходимы для удержания воды в системе. Последовательная волна давления (пульсация) может причинить повреждение системы, включая взрывы, кавитацию и имплозию из-за высокого давления в сети.

Обратный клапан на воду, какие бывают и где он используется?

Обратный клапан - это защитный механизм, который исключает обратное перемешивание воды, клапан пускает воду в одном направлении без возможности её возврата, т.е предотвращает обратный поток воды по трубе.

Чаще всего обратный клапан применяемый:
1) На насосах и насосных станциях
На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец.Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода. Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой. Насосные станции ставятся на поверхности. (дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:

2) После счётчиков
Счётчик не будет вращаться в обратную сторону, если установить обратный клапан, но это не самое главное. Самое главное - обратный клапан не допусти эффекта передавливания, который часто возникает в городской квартире.

3) На бойлере
Если вы подключены к общей системе водопровода с горячей и холодной водой, то при установке бойлера установите обратный клапан так же на стояке горячей воды, иначе, нагретая вашим бойлером, побежит к соседям снизу по стояку. Соседи конечно не расстроятся, но вам придётся оплатить электричество по счётчику.

Конструкция:
В нерабочем положение клапан всегда закрыт.Затвор подпирается пружиной.

Клапаны бывают металлическими и пластиковыми затворами.С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапана с пластиковым затвором. Об этом следует помнить при постройки новой системы.

Корпус клапана собран из двух частей на резьбе с герметиком.

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина:

Советы:
1. Если водозабор происходит из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана сделает систему неработоспособной.
2. Если взять два клапана размером ½ дюйма, где один с металлическим затвором, второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.
3. Есть совсем маленькие обратные клапаны.Фото ниже:

Обратный клапан. Виды и принцип работы затвора

Обратный клапан - это устройство, которое пропускает поток воды в трубопроводе только в одном направлении, как ниппель в автомобильной шине. Обратные клапаны устройства прямого действия, это значит, что для их работы не требуется источников энергии или внешнего управления; открытие и закрытие клапана происходит за счёт потока воды сквозь него.

Принцип работы обратного клапана

Принцип работы обратного клапана заключается в том, что в исходном своём состоянии он закрывается: под пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Когда давление на входе падает, клапан опять закрывается, потому что давление на входе и выходе одинаковое) и силы пружины хватает, чтобы закрыть клапан. Вода со стороны выходного отверстия обратного клапана так же давит на захлопку и не даёт ей открыться.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды - межфланцевый клапан, пружинный дисковый и двухстворчатый.

Пружинный

Это самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом - пружиной. В рабочем состоянии диск под давлением воды отжимается, здесь проток. При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 - 200 мм.

Двустворчатый

В сложных гидросистемах при остановке насоса может произойти гидроудар, способный нанести повреждения системе.В таких системах применяются двухстворчатые клапаны: в больших и системных системах - с амортизаторами для смягчения гидроударов.

В них запорный диск под потоком воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм - 700 мм, еще больше, чем у пружинных дисковых клапанов.

Межфланцевый

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.За счет этого снижается в 5 раз, общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность установки кроме горизонтальных участков трубопровода, также наклонные и вертикальные. Недостаток - необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник - «захлопка».Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды. При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.


В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.Поэтому поворотные обратные клапаны разбиваются на группы: Простые - клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.

Безударные - клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Высокое качество поворотных клапанов является способностью обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды. Недостаток - необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана. Запорная деталь в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяются в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дискому клапану в габаритах.

Обратный подъемный


В обратном подъемном клапане запорный элемент.Под действием давления воды золотник поднимается, пропуская поток. При падении давления золотник опускается на седло, препятствие обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие - вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана - возможность ремонта без демонтажа всего клапана. Недостаток - высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.

Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.

Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.

Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода.Применяется на участках с ограничением по габаритам.

Обратные клапаны применяются, например, в системе водоснабжения: при работающем насосе вода подаётся в трубопровод под давлением, клапан открывается и «пропускает» воду дальше по трубопроводу, а когда насос выключается, обратный клапан закрывается и не выпускает воду обратно. Давление до обратного клапана падает до нуля, но после него остается.

Большой выбор обратного клапана от итальянского производителя RSK и Valtec, австрийского HERZ и германской компании Honeywell можно приобрести на сайте компании Акваленд.

Обратный клапан для воды для насоса: устройство и принцип работы

Автор aquatic На чтение 7 мин. Просмотров 10.7k. Обновлено

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса.Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

Из чего состоит и как работает обратный клапан для воды для насоса?

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формирователем единой полости. Один цилиндр с нарезанной резьбой используется для подключения устройств к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда, позволяя беспрепятственно проходить воде.

Разнообразие моделей

Если создаваемое давление недостаточно, например, из-за утечки или остановки насоса, подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода не ощутив давление, поток движется в обратном направлении: перекрывший механизм ей этого не позволяет.

Принцип работы клапанов различных конструкций

Устройство разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Устройство изделий изнутри

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начинается снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового оборудования

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силами гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающихся пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем в начальное положение. Может устанавливаться на трубы поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

Поворотный (наличие лепестковый)

Отличительной особенностью поворотной модели является золотника - «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал.Благодаря особому конструктивному исполнению, поворотный клапан на трубах большого диаметра выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

  • простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
  • безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Поворотное устройство большого диаметра

Шаровая модель

Запольное устройство в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход.Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент - подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемного клапана. При этом ось изделия расположить вертикально.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются необходимого уровня герметичности.

Изделие для погружного насоса

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяет способы крепления конкретной модели.Наиболее простая - межфланцевая модель. Ее установка исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Полезный совет! При здесьже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Межфланцевая модель

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два места установки:

  • непосредственно перед насосной станцией;
  • на всасающую трубе сразу после храповика.

Установка перед насосной станцией

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Процесс монтажа

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ.Если подключение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

  • разрываем трубопровод в месте установки изделия;
  • соединяем клапан с одной частью трубы;
  • при помощи сгона соединяем со второй частью.

Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющем слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

Кран для слива воды

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиальное значение. Каждый стремится приобрести качественное изделие, способное прослужить достаточно долго. Отдавая предпочтение известным товарным знакам, можно не сомневаться: при изготовлении конкретных моделей использовались заявленные материалы, технология соблюдалась безукоснительно.

Модель, изготовленная в Италии

Стоимость изделия зависит не только от фирмы-производителя, но и от номинального диаметра изделий и конструктивных элементов:

Чтобы Советы по выбору

обратный клапан для воды для насоса идеально подошел к соответствующей системе водоснабжения, стоит заранее определиться со следующими факторами:

  • номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
  • местом установки;
  • языком корпуса;
  • Способ крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение устройства и принцип действия (видео)

80 фото и описание устрйотсва

Обратный клапан называется разновидность запорной арматура, основная задача которой сводится к тому, чтобы пропускать жидкость лишь в одном направлении.Благодаря указанному свойству их с успехом применяют при организации системы водоснабжения. Например, обратный клапан для насоса не допускает возвращения в скважину или колодец уже поднятой по трубе воды.

Еще одним плюсом устройство оказывается системой обеспечения должного уровня воды в ее подаче. При открытии крана отсутствует необходимость ждать вытеснения воздуха, вода подается моментально. Подробнее об этом техническом элементе пойдет речь.

Устройство и принцип работы

Изделие имеет металлический корпус, его можно разобрать на две части, снабженные резьбовой нарезкой.Помимо этого, имеется затвор, выполненный из пластика или металла. Он снабжен резиновой прокладкой и пружиной, которая его подпирает.

Принцип работы достаточно прост. При движении жидкости по трубопроводу, на котором установлен клапан, ее напора оказывается достаточно для того, чтобы отжать пружину, открыв тем самым затвор. Когда подача приостанавливается, предотвращает обратный ток.

На затвор давит и жидкость, находящаяся в системе после клапана. Таким образом осуществляется полный ход работы.

Разновидности

Оснований, по которому можно классифицировать все клапаны, несколько. А именно: конструкционные особенности, материал, из которого они изготовлены, способ установки и размер.

Конструкционные особенности

Запирающий элемент может быть шарового, подъемного, поворотного и межфланцевого типа. В первом затвор представлен шаром, который подпертиной и сдвигается только под давлением жидкости, к примеру, воды.В подъемном устройстве затвор двигается вверх и вниз под напора.

По сути устройство с подъемным затворомет собой клапан обратного давления воды. Ее столб придавливает шток с закрывающей тарелкой, не допуская тем самым возвращение уже прокаченной воды.

Поворотный затвор работает как створка, открывающаяся при движении и возвращающаяся в исходное положение пружиной, когда давление жидкости в системе ослабевает.

Межфланцевые модели в свою очередь могут быть дисковыми и двустворчатыми. У последнего, судя по названию, представлен двумя створками, которые складываются при прохождении жидкости по системе и сходятся вместе при прекращении подачи.

Дисковый затвор двигается вдоль собственной оси при напоре и возвращается на место, перекрывая подачу, при его отсутствии.

Материал изготовления

Латунные изделия устойчивыми к долгому воздействию жесткой воды и коррозии.Они пользуются большим спросом. Чугунные модели применяют крайне редко, в основном, для трубопроводов с большим диаметром, материал подвержен воздействию коррозии.

Клапаны из нержавеющей стали практически не имеют нареканий, однако их стоимость достаточно высока. Возможен вариант, когда разные части устройства изготовлены из разных материалов. Прежде чем приобрести требуемый товар, имеет смысл разузнать у продавца информацию по поводу материала.

Способ установки

Крепятся устройства при помощи муфт - переходников с резьбовым соединением. Обратные клапаны для воды могут быть различны: от 15 до 200 мм, поэтому размеры муфт подбираются с учетом конкретных условий.

Еще один вид крепления - при помощи фланца. Такой вариант применяется преимущественно для чугунных запирающих арматур, устанавливаемых на морских трубопроводы.

Межфланцевое крепление подразумевает размещение устройства между двумя скрепляющими друг с другом болтами фланцами.

Размер

Выделяют стандартные, миниатюрные и большие модели.Стандартные самые ходовые, используют их для трубопроводов. Миниатюрные устройства идут в ход, когда нет возможности установить стандартную модель.

Увеличенно это обратные клапаны для счетчика воды, установленные на выходе. Основное их предназначение - не допустить движения воды через счетчик в противоположном направлении. Большие клапаны ставят там, где трубопроводы общественное или промышленное назначение.

Место установки

Чтобы ответить на вопрос о том, как правильно установить обратный клапан, сначала нужно его будущее месторасположение.Одним из них является выход из погружного насоса, который размещен в скважине.

При отключении насоса, установленная деталь не позволит воде стекать через него обратно в скважину. Другой вариант - на конце водозаборной трубы поверхностного насоса или станции.

Помимо насосов установку производят на трубе подачи воды в нагревательный бойлер. Также необходим монтаж обратных клапанов в контурах системы отопления дома, особенно если их несколько и давление теплоносителя в них разное.

Кроме того, при различных показателях мощности у насосов более сильный способен продавить из контура в другой, где стоит устройство меньшей мощности.

Система канализации требует установки рассматриваемого элемента, предотвратить обратное движение стоковая. При наличии инструмента и элементарных сантехнических навыков смонтировать клапан не составляет труда. Главное правило - соблюсти направление движения жидкости через клапан, которое указывается на его корпусе в виде стрелки.

Применение обратного клапана оказывается тогда, когда идет речь о предотвращении опасной аварийной ситуации. Системы отопления и водоснабжения в частном доме к числу тех систем, которые раз и нуждаются в креплении этого полезного элемента.

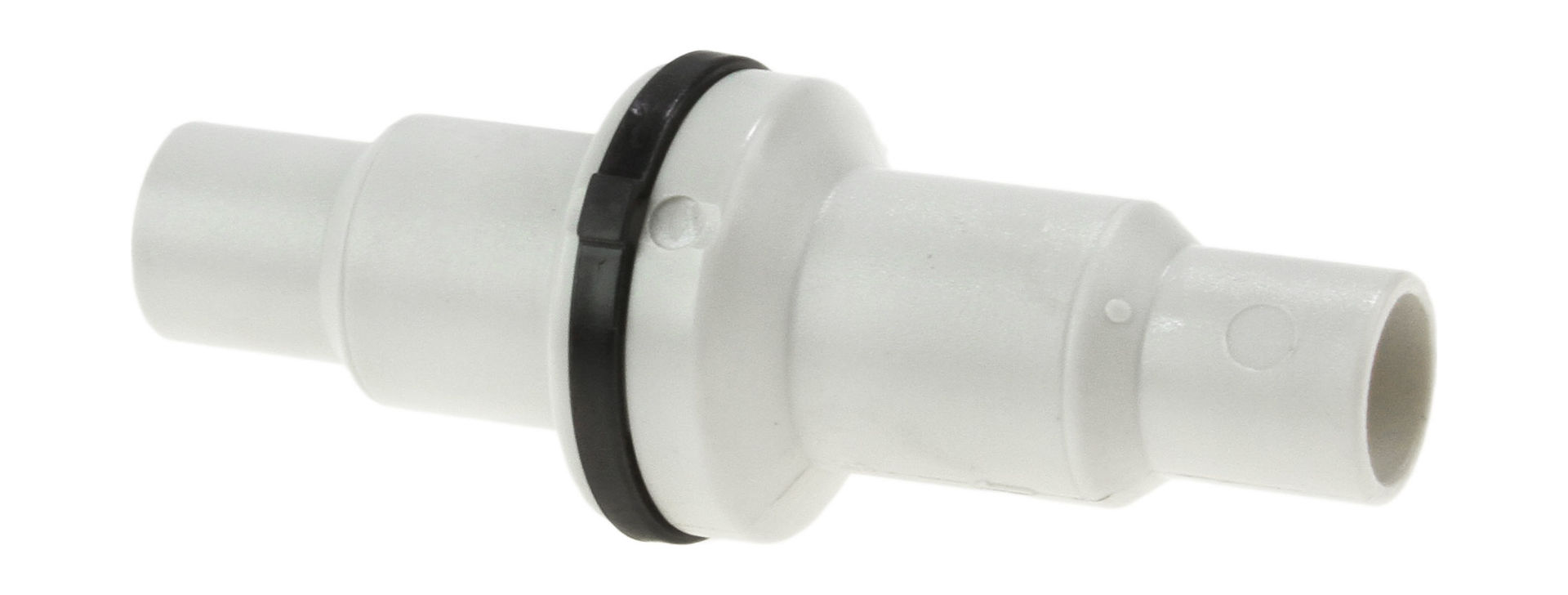

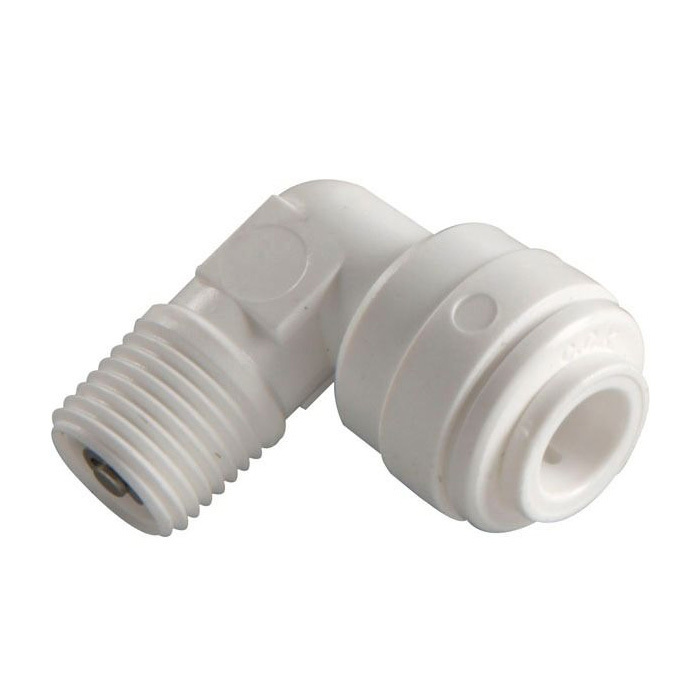

Фото обратных клапанов на воду


Также рекомендуем посетить:

Обзор: обратный клапан

Прежде чем выбрать оборудование и начать монтаж системы водоснабжения коттеджа, обратите внимание на важные нюансы.Каждая деталь должна быть на своем месте, в том числе и обратный клапан. Какой купить? Смотрите видеообзор, читайте подробности в разделе сайта «Обвязка скважин» . Хотите, чтобы в вашем кране всегда была холодная вода - в нужном количестве, отличного качества? Тогда звоните нам, и специалисты Компании «Урал-Гидро» предложили лучшее решение именно для Вашего дома, с гарантией.

Установка обратного клапана на воду

Зачем устанавливается обратный клапан? Требуется он для того, чтобы система поддержания давления водоснабжения в доме работала корректно, то есть вода не убегала обратно в скважину после того, как скважинный насос накачает нужное давление (иначе он будет действовать постоянно).Обратный клапан можно установить на насос, на обратном выходе из скважины либо в самом доме.

Типы обратных клапанов: в чем разница?

Подразделяются обратные клапаны по типу горизонтальные и вертикальные. Горизонтальный обратный клапан является дублирующим. А вот вертикальный должен обязательно присутствовать в каждой нормальной системе водоснабжения дома. Если он отсутствует, ждите самых разных неприятностей, так как система начала сбоить. К примеру, Вы открываете кран, но вместо того, чтобы подавать воду, сначала он чихает и плюется.Реле при этом щелкает несколько раз, трубы «вздрагивают», соединения развинчиваются - быстро до протечек и аварий.

Из-за чего это происходит? Когда насос давление выше 4 атмосферный, то из воды начинает расти воздух, как говорят, «система завоздушивается». На участках с железными трубами или соединениями (а они обязательно есть в контуре) запускаются окислительно-восстановительные процессы. Как результат, в трубопроводе уже внутри дома образуются налет, ржавчина, что, конечно же, сказывается на качестве воды.

Клапан обратный вертикальный и горизонтальный: особенности

Давайте рассмотрим обычный вертикальный клапан на воду с латунным седлом. Возможны разные диаметры: 2-дюймовый, ду 1,4-на насосы Грундфос или 1-дюймовый на модель насоса Водолей.

В механизме есть шторка с резиновым уплотнением, пружинка, автоматически закрывающая обратный отток воды. В целом устройство довольно простое, и работает такой обратный клапан (хотя и китайского производства) вполне надежно.

Основной причиной выхода из строя становится попадание песчинок или мелких камушков в зазор - тогда шторка закрывается не полностью, пропуская воду. В этом случае обратный клапан нужно демонтировать, почистить и поставить обратно.

Еще один вид - горизонтальный механический обратный клапан, необходимый для предотвращения давления в системе водоснабжения. Механическая шторка отсекает обратное поступление и утекание воды в скважину. Оснащено устройство резиновым уплотнителем, рычажком.Его не рекомендуется устанавливать под углом. Это самый дешевый из вариантов и самый ненадежный.

Электромагнитный обратный клапан: есть плюсы

В чем отличие типа электромагнитного обратного клапана? В его механизме есть электропривод, внутри шаровый кран. Устанавливается он горизонтально, но может быть расположен и под углом. Работу такого обратного клапана легко контролировать при помощи электричества. Например, если вы уехали в зимний отпуск, а в это самое время отключили электричество, и дом начинает замерзать, то шторка электромагнитного клапана автоматически откроется, следовательно, вода из системы сольется, и трубы не порвет.Также устройство удобно использовать в системе водоснабжения дома с постоянным давлением при посезонном использовании.

Насос для скважины и встроенный обратный клапан

Обзор будет не полным без упоминания встроенного обратного клапана. Их, как правило, можно увидеть в хороших дорогих скважинных насосах различных модификаций. В случае необходимости обратный встроенный клапан удаляется при помощи простых пассатижей согласно инструкции.

* Выбор за Вами! Хотите знать больше об элементах системы холодного водоснабжения дома или коттеджа? Смотрите наши новые видеообзоры.Полная информация о грамотном подборе оборудования - от скважины на воду до крана - в разделе сайта «Обвязка скважин».

Есть вопросы? Пишите в WhatsApp
Наш канал в Телеграм
Мы в Вконтакте
Мы в OK.RU
Мы на Facebook
Телефон: +7 (343) 268-17-07


Обратный клапан | Что это и где применяется?

Советы по выбору обратного клапана

При выборе обратного клапана важно провести анализ затрат и выгод системы.Часто основное внимание уделяется снижению стоимости и в то же время минимально возможной потери давления. Но когда дело доходит до обратных клапанов, более высокая безопасность равнозначна большей потере давления. Таким образом, чтобы убедиться, что обратный клапан системы должным образом, каждая система должна оцениваться индивидуально. Так же необходимо предусмотреть такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высокой безопасностью.Кроме того должен быть рассмотрен запас прочности по гидравлическому удару.

Различные типы обратных клапанов

Из наиболее распространенных типов обратных клапанов воды и канализации являются поворотные обратные клапаны и шаровые обратные клапаны. Они работают по-разному, но одной цели. AVK предлагает широкий ассортимент поворотных и шаровых обратных клапанов, имеющих полный проход и низкие потери напора, что позволяет максимально использовать производительность насоса.Обратные клапаны могут быть установлены как в горизонтальном положении, так и в вертикальном положении, и их легко обслуживать. В системах водоснабжения и канализации наиболее часто применяются поворотные и шаровые обратные клапаны.

Поворотные обратные клапаны: В качестве запорного органа используется диск, который качается на шарнире или валу. При наличии потока диск поднимается с седла и обеспечивает свободное протекание рабочей среды, а когда поток останавливается, диск возвращается обратно на седло, чтобы не допустить возникновения обратного потока.Вес диска и обратный поток оказывают влияние на характеристики клапана.

Обратные шаровые клапаны: Шаровой обратный клапан функционирует с помощью шара, который перемещается вверх и вниз внутри клапана. Седло обработано таким образом, чтобы полностью сформировать формат, чтобы направлять шар в седло для герметизации и остановки обратного потока.

Что такое гидроудар?

В насосной системе вода нагнетается с более низкого уровня на более высокий уровень с помощью насоса.Жидкость течет в одном только тогда, когда насос работает. Когда насос останавливается, поток жидкости будет уменьшаться до тех пор, пока не остановится. Когда направлен вверх относительно насоса, когда вода останавливается, она возвращается обратно к насосу. Для предотвращения такого реверсирования потока, поступающего обратно в насос, скважину или впускное отверстие, устанавливается обратный клапан.

Во многих случаях скорость реверсирования жидкости не является причиной беспокойства, и стандартные обратные клапаны будут работать хорошо.Однако в насосных системах, где может произойти быстрая смена направления потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и поток возвращается назад по линии к насосу до того, как обратный клапан полностью закроется, поток заставит диск захлопнуться на свое седло. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару. В результате гидравлического удара можно услышать звук, похожий на удар молотка, но это не звук закрывающегося клапана, и звук появляется в результате растяжения трубы в месте гидроудара.

Последующая волна давления (всплеск) может привести к значительному повреждению системы, включая трещины в трубе, разрывы, кавитацию и имплозию из-за образования вакуумных давлений. Важно также, что эти сбои могут не вызывать в результате одного большого давления, а из-за повторяющихся скачков, которые в конечном итоге приводят к разрушению системы.

Важно отметить, что для безопасной и бесперебойной работы необходимо много факторов.Например, для защиты системы от скачков давления необходимо правильно рассчитать количество, типы и размеры воздушных клапанов, время закрытия и открытия запорных клапанов, регулирующих клапанов и т.д.

Во избежание возникновения обратного потока, он должен закрываться либо очень быстро, чтобы предотвратить возникновение потока, либо очень медленно, уже после образования обратного потока. Для обеспечения быстрого закрытия клапана требуется дополнительное вспомогательное оборудование, например гидравлические демпферы.В этом случае обратный поток воздействует на насос до полного закрытия клапана, что может негативно сказаться на работоспособности насоса.

Обратный клапан на воду: что это такое, виды, устройство и принцип работы, как установить своими руками

Обратный или односторонний клапан - механическое устройство, пропускающее жидкость в одном направлении.Они имеют два отверстия в корпусе, одно для входа жидкости, другое для выхода жидкости. Внутри металлического корпуса предусмотрен запирающий механизм в виде шара, диска или лепестка.

Стрелка направляет поток

Виды и принцип работы

Обратные клапаны - часть трубопроводной системы. Они обеспечивают стабильную работу бытовой техники и защищают от гидравлического удара. Клапаны работают автоматически и большинство из них не контролируются человеком.

Для стабильной работы необходимо выбрать соответствующее типу устройства:

  • шаровый - универсальный, износоустойчивый клапан в основном применяется в трубопроводах с небольшим диаметром. Подходит для системы отопления и водоснабжения в коммунальных трубах. Запорным механизмом является металлический шарик покрытый герметиком. При движении водяного потока шарик поднимается, пропуская рабочая жидкость, в случае обратного потока опускается, тем перекрывая движение.Для оптимальной работы механизма необходимо давление внутри системы от 25 бар, при меньшем давлении клапан не сработает. Корпус изготавливается из стали с фланцевым или сварным соединением;
  • пружинный - состоит из пружины и диска. При движении пружина сжимается, диск поднимается, давая вода свободно двигаться внутри трубопровода. В случае остановки диск перекрывает отверстие, тем останавливая обратный поток. Это самое простое и недорогое устройство с резьбовым (муфтовым) соединением.При отложении солей внутри трубопровода теряется герметичность, и клапан подлежит полной замене;
  • лепестковый - запорным элементом является пружина-лепесток на шарнирном устройстве. При подаче воды задвижка откидывается, в случае отключения перекрывает проход, не давая жидкость выливаться из трубопровода.

Устанавливаются клапаны на вертикальных и горизонтальных линиях. Цена обратного клапана зависит от используемого материала и проходного диаметра.

Существуют еще двухстворчатые клапаны, но в силу повышенного гидравлического сопротивления они применяются для вязкой рабочей среды, где требуются особые уплотнительные материалы.

На заметку. Ключевым недостатком обратных клапанов является то, что они не могут быть использованы в пульсирующих системах, поскольку непрерывная неравномерность потока из-за вибраций ведет к преждевременному износу запорного механизма.

Особенности монтажа

Чтобы правильно установить клапан в систему, необходимо обеспечить проходной диаметр трубопровода и способ монтажа:

  • устанавливается по движению потока. На корпусе нанесена стрелка следующая направление;
  • перед монтажом на водонагреватель необходимо освободить систему и бак от воды;
  • устанавливается после счетчика, но до вентиляции перекрывающего воду;
  • для продолжительной работы клапана перед рекомендуется установить фильтр грубой очистки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
