Обратный шаровой клапан для отопления: Обратный клапан для отопления купить – обратный клапан для отопления цена
alexxlab | 08.04.2023 | 0 | Разное
лепестковый, шаровой и их установка
Шаровой клапан — это клапан вращательного движения на четверть оборота, в котором для остановки или запуска потока используется шарообразный диск. Если клапан открыт, шар вращается до точки, где отверстие в шаре совпадает с входом и выходом корпуса клапана. Если клапан закрыт, шар поворачивается так, что отверстие перпендикулярно отверстиям потока корпуса клапана, и поток останавливается.
Большинство шаровых кранов быстродействующего типа, для управления которым требуется поворот ручки клапана на 90°. Но если клапан большого размера требует значительных усилий для открытия или закрытия клапана, используется привод с зубчатой передачей. При таком расположении маленького маховика достаточно для работы довольно большого клапана.
Части шарового крана
Шаровые клапаны в основном доступны в трех версиях: с полным проходом, проход Вентури и уменьшенным проходом. Полнопроходной клапан имеет внутренний диаметр, равный внутреннему диаметру трубы.
Версии Venturi и уменьшенного порта обычно на один размер трубы меньше размера линии.
Шаровые клапаны изготавливаются в различных конфигурациях корпуса, и наиболее распространенными являются:
- шаровой клапан с верхним разъёмом обеспечивает доступ к внутренним частям клапана для технического обслуживания путем снятия крышки клапана. Не требуется снимать клапан с трубопровода.
- шаровой клапан с разборным корпусом состоит из двух частей, одна из которых меньше другой. Шар вставлен в большую часть корпуса, а меньшая часть корпуса собрана болтовым соединением.
Концы клапанов доступны в качестве стыковой сварки, раструбной сварки, фланцевых, резьбовых и других.
Требования к обратным клапанам
Подъемный обратный клапан для центрального отопления
Во время работы системы отопления неизбежно возникает разность гидродинамического давления на определенных участках. Одним из следствий подобного явления будет изменение направления потока горячей воды.
Установив обратный клапан байпас на отопление можно избежать аварийной ситуации и добиться стабильной работы всей системы.Что же из себя представляет это устройство? Его главной задачей является предотвращение обратного движения теплоносителя. Важно правильно выбрать обратный клапан для системы отопления: лепестковый, пружинный дисковый или шаровой. Но прежде рассмотрим причины возникновения аварийной ситуации:
- Неравномерное остывание теплоносителя в гравитационной системе отопления. Если показатель расширения воды в обратной трубе будет больше, чем в основной – велика вероятность изменения потока;
- Несколько контуров отопления. В этом случае проблематично обеспечить равномерное давление внутри каждого из них. Поэтому жидкость будет двигаться по пути наименьшего сопротивления, что не всегда является правильным направлением. Пример, подключение водяного теплого пола с узлом смешивания. Если не установить обратный шаровой клапан для отопления, то поток горячего теплоносителя может поступать не в распределительный коллектор, а в патрубок обратной трубы;
- Комплектация байпаса – промежуточной магистрали между прямым и обратным трубопроводом для равномерного распределения тепловой энергии по радиаторам в системе.
Исходя из этих требований обратный клапан батареи отопления должен обеспечивать беспрепятственный проход горячей воды, предотвращать ее обратное движение и не сказываться на технических и эксплуатационных характеристиках системы. Последнее считается невозможной задачей, так как по ходу протекания горячей воды клапан будет создавать дополнительное гидравлическое сопротивление. Именно поэтому к выбору определенной модели нужно подходить более чем скрупулезно.
Установку обратного клапана на байпас отопления можно делать в любой пространственной ориентации. Независимо от угла наклона конструкции он будет выполнять свои функции. Но это относится только к пружинным моделям.
Двухстворчатый
Для отопительных систем с трубопроводом больших сечений был разработан особый вид клапанов – двухстворчатый. Он в равной степени эффективен как для подающей трубы, так и для обратки – принцип действия будет одинаковым.
При условии соблюдения рабочих условий створки обратного клапана на обратке отопления и на подаче свободно открываются давлением теплоносителя.
При изменении рабочего давления и неправильном потоке воды специальная ось с прикрепленными на ней створками перекрывает внутренний просвет трубы.
Стоит отметить, что данная запорная арматура является самой надежной, благодаря чему она востребована в системах с высоким давлением.
Параметры выбора обратного клапана
Подпружиненный обратный клапан
Независимо от того, был выбран лепестковый обратный клапан для отопления или шаровой, сначала необходимо определиться с его параметрами подключения к трубопроводу. Основным правилом является соответствие проходного диаметра арматуры всей магистрали. Т.е. если сечение отрубы составляет 32 мм, то этот параметр для клапана должен быть таким же.
Затем необходимо выбрать тип подключения к системе. В настоящее время на рынке присутствуют такие модели обратных клапанов:

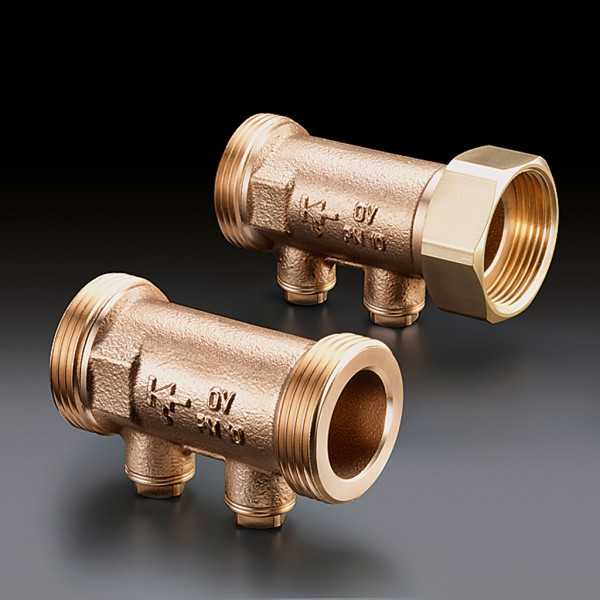

- Муфтовые. С резьбовым соединительным узлом. Подобная схема используется для пружинного дискового обратного клапана, монтируемого в автономном отоплении частного дома или квартиры. Максимальный размер обычно не превышает ДУ-50;
- Фланцевые. Предназначены для установки на магистрали больших диаметров – от 50 и выше. Чаще всего используется обратный клапан для отопления с шариком;
- Межфланцевые. Монтируются между фланцами труб, характеризуются небольшими габаритами. Оптимальный выбор- лепестковый обратный клапан для централизованного отопления.
Максимальный размер обычно не превышает ДУ-50;Для систем с трубами небольших диаметров чаще всего монтируют муфтовые резьбовые модели пружинного типа. Они характеризуются простотой конструкции и надежностью. Но при этом нужно обращать внимание и на материал изготовления. Лучше всего устанавливать обратные клапаны для системы отопления из нержавеющей стали. Они способны выдержать давление до 10 атм., поверхность практически не подвергается ржавлению. Однако их стоимость самая высокая, что обуславливается особенностями изготовления.
Латунные клапаны менее надежны, но вполне подойдут для домашней автономной системы отопления.
Этот материал очень медленно ржавеет, но по сравнению с нержавеющей сталью характеризуется меньшей механической прочностью. Зачастую обратный шариковый клапан для отопления диаметром до 32 мм рассчитан на максимальное значение давления 5 атм.
Для центрального отопления оптимальным вариантом является установка чугунных изделий. Несмотря на свою массивность и большой вес они могут выдержать критические значения давления, что является одним из обязательных параметров запорной арматуры этого класса. Увы, но специфика изготовления не позволяет производить чугунные обратные клапаны для системы отопления диаметром менее 40 мм.
После того как определились — нужен ли обратный клапан в системе отопления, можно приступать к выбору. Рассмотрим основные конструктивные особенности и условия установки для каждой из них.
Для однотрубной системы отопления с одним контуром обратный клапан зачастую не нужен. Исключения составляют лишь байпасы для радиаторов, где его монтаж обязателен.

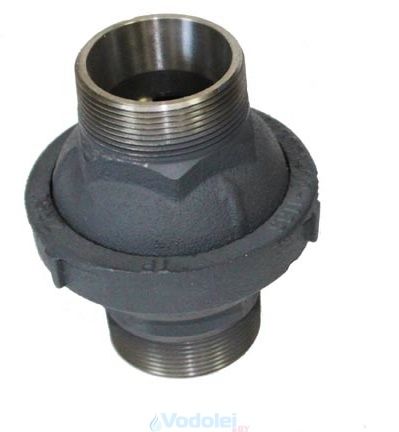

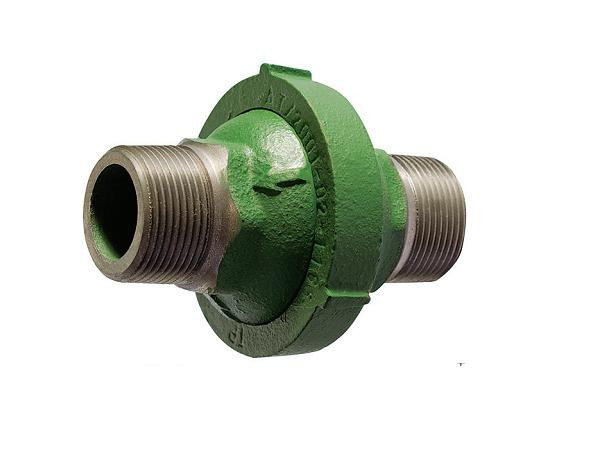

Шаровый обратный клапан для отопления
Схема работы шарового обратного клапана
По-настоящему универсальным считается обратный клапан шаровой для отопления.
Для создания запорного механизма в нем используется сфера, которая под действием потока теплоносителя поднимается в специальный концевой патрубок. Если уровень напора уменьшается или движение вообще прекращается – шар опускается вниз, перекрывая весь проход. При этом его диаметр должен быть равен сечению трубы. Преимущества использования такого механизма заключается в его надежности. В конструкции не предусмотрены движущиеся части или другие механизмы. Вероятность поломки обратного клапана для отопления с шариком очень низка.Однако нужно учитывать его эксплуатационные особенности:
- Высокая стоимость из-за сложности изготовления;
- Рабочий диаметр может варьироваться от DN15 до DN Это делает практически невозможным их монтаж в автономную систему отопления частного дома для трубопровода небольшого сечения до 40 мм;
- Минимальное давление для поднятия шара обычно составляет 25 бар.
Учитывая эту специфику в подавляющем большинстве случаев делают установку обратного шарового клапана для централизованного отопления при прокладке больших магистралей.
Исключения составляют автономные системы с большим показателем давления – промышленного и коммерческого направления.
Лучше всего себя зарекомендовали модели с обрезиненным шаром. На нем не формируется известковый налет, а защитная оболочка защищает металл от коррозии.
Материалы
Шаровые клапаны обычно изготавливаются из нескольких металлов, а седло из мягких материалов, таких как тефлон, неопрен и комбинации этих материалов. Использование мягких материалов обеспечивает отличную герметизирующую способность. Недостатком мягких седельных материалов (эластомерных материалов) является то, что они не могут быть использованы при высоких температурах процессов.
Например, седла из фторрсодержащего полимера могут использоваться для рабочих температур от -200° (и выше) до 230° C и выше, в то время как графитовые седла могут использоваться для температур от? ° до 500 ° C и выше.
Конструкция штока
Шток в шаровом клапане не прикреплен к шару.
Обычно он имеет прямоугольную часть на шаре, которая входит в прорезь, врезанную в шар. Увеличение позволяет вращать шар, когда клапан открыт или закрыт.
Крышка
Крышка шарового клапана крепится к корпусу, который удерживает шток в сборе и шар на месте. Регулировка крышки позволяет сжать уплотнение, которое снабжает уплотнение штока. Упаковочный материал для штоков шаровых кранов обычно представляет собой тефлоновые или тефлоновые или уплотнительные кольца вместо сальниковых уплотнений.
Ниже приведены некоторые типичные применения шаровых клапанов:
- Воздушные, газообразные и жидкие применения;
- Дренажи и вентиляционные отверстия в жидких, газообразных и других жидкостных средах;
- Работа под паром.
Лепестковый обратный клапан для отопления
Лепестковый обратный клапан для отопления
В силу недостатков вышеописанной модели был разработан другой вид запорно-регулирующей арматуры — лепестковый обратный клапан одно или двухстворчатый для отопления.
В качестве основного механизма регулирования направления потока жидкости применяется стальная пластика. Система шарниров обеспечивает свободное движение створок под действием напора теплоносителя.В зависимости от конструкции различают два вида лепестковых обратных клапанов для отопления – двухстворчатый и поворотный. В первом случае поворотная ось располагается посередине магистрали, а по ее бокам устанавливаются стальные пластины, выполняющие функции створок. У моделей крепление клапана выполнено на специальной внутренней площадке. При этом гидродинамические потери будут минимальными.
Двухстворчатый обратный клапан
Лепестковые двухстворчатые обратные клапана зачастую изготавливаются с межфланцевым креплением, так как их конструкция позволяет делать установку при минимально допустимых зазорах между трубами.
Поворотные модели створчатого типа чаще всего делают из сплава чугуна для трубопроводов больших диаметров – от 50 мм.
Установка лепестковой модели обеспечит максимальную пропускную способность трубопровода на этом участке.
В особенности это относится к поворотной конструкции.
Пружинный дисковый клапан
Конструкция пружинного обратного клапана
Для автономной системы загородного дома или квартиры необходим другой обратный клапан для отопления. Схема труб для них редко предусматривает монтаж больших по сечению магистралей. Поэтому все вышерассмотренные модели не могут быть установлены из-за габаритов и ограничений по монтажному диаметру. В качестве альтернативы хорошо зарекомендовал себя пружинный обратный клапан, устанавливаемый также на батареи отопления.
Для его работы предусмотрен центральный шток с пружиной, которая упирается в дисковый ограничитель. Под действием напора горячей воды происходит смещение диска и теплоноситель поступает дальше по магистрали, в случае изменения направления потока седло не дает жидкости течь в обратном направлении.
Преимущества монтажа этого вида обратного клапана заключаются в следующем:
- Большой выбор монтажных диаметров — от 16 до 40 мм;
- Небольшая стоимость;
- Муфтовый способ подключения к системе, который является наиболее приемлемым для частного автономного отопления.
Недостатком пружинного клапана является вероятность образования накипи на диске и его заклинивании после долгого периода простоя. Это приведет к образованию искусственной пробки на этом участке трубопровода, что не даст воде циркулировать дальше по контуру отопления.
Перед приобретением нужно обратить внимание на материал изготовления штока. Для отопления следует покупать модели с латунным или стальным сердечником.
Шариковый
По конструкции шариковый обратный клапан практически не отличается от предыдущего варианта. Единственное существенное различие состоит в том, что в данном механизме используется шарик, а не диск. Изготавливают шарики из каучука или алюминия. Если в результате изменения потока воды срабатывает пружина, шарик падает в седло и перекрывает внутренний просвет, препятствуя оттоку теплоносителя в обратном направлении.
Как правило, такие клапаны устанавливают в стандартных системах отопления. В случае если для отопления используют трубы с большим сечением, эффективность шаровых и тарельчатых клапанов выглядит сомнительно.
