Зачем нужен обратный клапан на водонагревателе – sdmclimate.ru

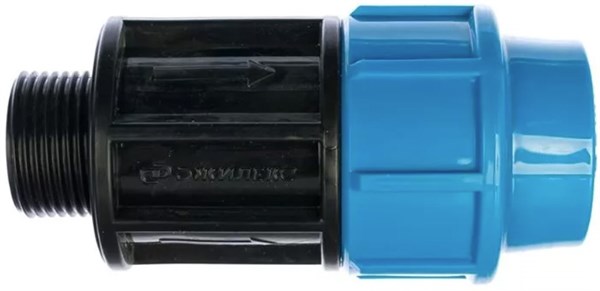

Обратный клапан для бойлера ещё иногда называют предохранительным. Ошибки в этом нет. Конструктивной особенностью запорной арматуры для водонагревателя, является то, что она состоит из двух перпендикулярно расположенных по отношению друг к другу клапанов. Один из них, расположенный в трубке большего диаметра, обратный. Другой, расположенный в трубке меньшего диаметра, предохранительный.

Обратный клапан служит для предотвращения вытекания жидкости из бойлера в водопроводную сеть при превышении напора в баке над давлением в сети холодного водоснабжения (ХВС).

Предохранительный клапан, по сути, является сбросным, автоматическим устройством, срабатывающим под воздействием избыточного давления на входе перед клапаном.

Оба устройства имеют одинаковую конструкцию тарельчатого типа. Различаются, пропускной способностью и давлением настройки. Говоря проще, диаметром труб и жёсткостью прижимных пружин.

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе. В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.

При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.

При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера – от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно – из-за давления, а прозрачная – для возможности контроля работоспособности устройства.

Клапан обратного осмоса под раковиной под раковиной (подходит для ванны обратного осмоса 1/4 дюйма — Bluonics

Блуоникс

RO-DIV-PART-HLF

$13,98
Цена за единицу за

Стоимость доставки рассчитывается при оформлении заказа.

Название по умолчанию — 13,98 долл.

США Количество

Адаптер клапана, который можно использовать для подключения системы фильтрации воды под раковиной к существующей стандартной водопроводной линии 1/2 дюйма. Подключитесь к существующей линии холодной воды, отсоединив линию, соединенную с запорным клапаном, и установив этот клапан между запорный клапан и линия, идущая к крану раковины.0003

Универсальный двухходовой сплиттер обратного осмоса обратного осмоса (устройство подачи воды), подходит для трубок 1/4 дюйма.
Подходит для большинства кухонь под раковиной, размер резьбы 1/2 дюйма
Имеет клапан и выход для трубки обратного осмоса 1/4 дюйма
Устанавливается в сантехнику без дрели

Если у вас есть какие-либо вопросы относительно обратноосмотического клапана подачи воды под раковиной (подходит для трубки обратного осмоса 1/4 дюйма), свяжитесь с нами по телефону (888) 207-8939. Наша команда будет рада помочь вам.

55 Вт УФ-кварцевый рукав и сменная лампа для нашего очистителя воды Ультрафиолетовый свет

Цена продажи $87. 00

~~Обычная цена $97.00~~

Bluonics УФ балласт 100-120 В для стерилизации воды ультрафиолетовым ультрафиолетовым светом 55 Вт 12 галлонов в минуту с зеленым и красным индикатором – 4 контакта

Цена продажи $59.00 ~~Обычная цена $79.00~~

Bluonics (2 шт.) Сменная УФ-лампа 55 Вт с 4 контактами для нашего очистителя воды ультрафиолетового света

Цена продажи $87.00

~~Обычная цена $97. 00~~

Ультрафиолетовая стерилизаторная лампа Bluonics Прозрачные силиконовые уплотнения Уплотнительные кольца

Обычная цена 11,99 $

Bluonics (3 шт.) Сменная УФ-лампа 55 Вт, 4 штыря для нашего очистителя воды, ультрафиолетовый свет

Цена продажи $107,00 ~~Обычная цена 120,00 долларов США~~

Как предотвратить реверсирование потока циркулирующей воды

Реверсирование потока в трубопроводных системах может ухудшить работу оборудования и вызвать значительный гидравлический удар, что может привести к катастрофическому отказу. Системы водяного охлаждения конденсаторов электростанций или системы циркуляционной воды особенно склонны к обратному потоку. В этой статье представлены преимущества и недостатки различных клапанов, используемых для предотвращения обратного потока, чтобы помочь читателям выбрать подходящие решения, чтобы избежать неприятностей.

Реверсирование потока представляет собой серьезную проблему, которая может возникнуть в трубопроводных системах с параллельными насосами или в системах с насосами, направленными вверх. Когда один или несколько насосов выходят из строя, потеря давления может привести к образованию обратного потока в зависимости от высоты трубопровода, уклона, сопротивления потоку и перепада давления.

Насосы циркуляционной воды (CW), используемые для охлаждения конденсатора, обычно являются самыми большими насосами на электростанции, обычно обеспечивающими расход 150 000 галлонов в минуту или выше. Если насос CW отключается, может произойти обратный поток, гидравлический удар, обратное вращение насоса, превышение скорости насоса, избыточное давление в трубопроводе, вакуумметрическое давление в трубопроводе, кавитация или принудительное отключение паровой турбины.

Защита от обратного потока требует большего внимания, чем просто установка обычного обратного клапана. В этой статье будут описаны проблемы, которые может вызвать обратный поток, и показаны примеры различных эффективных решений.

Общие сведения о системах оборотного водоснабжения

Насосы CW электростанций подают охлаждающую воду в конденсаторы паровых турбин. Насосы CW обычно представляют собой конструкции с высокой удельной скоростью, низким напором и высоким расходом. Системы поставляются в основном в двух основных конфигурациях (рис. 1).

1. Две стандартные конфигурации. Большинство электростанций используют либо конструкцию градирни, либо конструкцию открытого охлаждения для систем оборотной воды конденсатора паровой турбины. Источник: Майкл Ф. Чищевски

Если нагретая вода, выходящая из конденсатора, сбрасывается, такая конструкция называется открытой системой охлаждения. В качестве альтернативы система градирни повторно использует нагретую воду. Обе конфигурации качают в гору. Наиболее важным отличием, связанным с обратным потоком, является то, что открытая конструкция охлаждения работает с более низким рабочим статическим напором и, следовательно, имеет меньший потенциал для обратного потока и гидравлического удара.

Большинство систем CW имеют два или более работающих насоса. Наихудший сценарий – это когда все работающие насосы отключаются одновременно, например, после полного отключения электроэнергии. Внезапная потеря давления насоса CW в сочетании с низким статическим напором, перекачиванием вверх и маршрутом с промежуточными высокими точками создает высокий потенциал гидравлического удара.

Внезапная потеря давления в насосе вызывает сильный нисходящий поток (волну отрицательного давления), которая распространяется вниз по течению с акустической (звуковой) скоростью воды. Эта волна будет отражаться, разворачиваться и разделяться на другие волны при ответвлениях и изменении диаметра трубы.

Вскоре волны положительного и отрицательного давления будут распространяться по всей системе, врезаясь в изгибы труб и фитинги. Избыточное давление в трубе и неограниченные движения могут повредить трубы, подвески и присоединенное оборудование.

Если нисходящий поток снизит давление до давления водяного пара (полный вакуум), вода начнет испаряться. Когда происходит скачок вверх, увеличение давления приводит к взрыву пузырьков пара. Это известно как кавитация, и она может вызвать эрозию внутренних поверхностей трубопроводов и компонентов.

Остановка обратного потока

Наиболее распространенным устройством, используемым для предотвращения обратного потока в трубопроводе, является обратный клапан (также известный как обратный клапан или клапан нулевой скорости). Большинство обратных клапанов начинают закрываться, когда скорость прямого потока приближается к нулю, а давление на выходе превышает давление на входе. Диск клапана открывается, когда эти условия меняются.

Клапан с усилителем (PAV) также может использоваться для предотвращения обратного потока. В отличие от обратного клапана, PAV не начинает закрываться во время реверсирования потока, а скорее запрограммирован на начало закрытия при отключении насоса. После закрытия он не начинает открываться до тех пор, пока не запустится насос.

PAV и некоторые обратные клапаны могут закрываться на двух скоростях. Например, оператор может быть запрограммирован так, чтобы он быстро закрывался примерно до 20% открытого положения, а затем закрывался намного медленнее на оставшемся расстоянии. Начальная высокая скорость помогает свести к минимуму обратный поток через клапан, в то время как последующая медленная скорость сводит к минимуму вероятность гидравлического удара.

Если клапан открывается или закрывается моторным приводом, необходим источник питания. Для приложений с высоким крутящим моментом может потребоваться гидравлический оператор. В случае сбоя питания можно использовать аккумуляторный источник питания, неисправную закрытую конструкцию или систему с пневматическим приводом.

Из-за большого диаметра трубопровода CW дисковый затвор обычно является самым легким и дешевым вариантом PAV.

Проблемы с оборудованием

Если происходит событие, которое отключает один или несколько насосов, но не все насосы, количество обратного потока, возникающего при закрытии клапана, может быть достаточно большим, чтобы вызвать проблемы с работой оборудования. Перед выбором клапана необходимо рассмотреть следующие вопросы.

Потеря вакуума в конденсаторе. Системы CW сконструированы таким образом, что достаточный поток к конденсатору возможен при выходе из строя одного или нескольких насосов. Однако обратный поток через медленно закрывающийся клапан после отключения насоса вызовет дополнительную потерю потока охлаждающей воды конденсатора. Хотя это временно, этой потери может быть достаточно, чтобы паровая турбина отключилась из-за высокого противодавления.

Должен быть получен минимально допустимый расход в конденсаторе вместе с аварийным сигналом противодавления и настройками срабатывания (обычно 5–11 дюймов абс. от производителя паровой турбины. Если данные о допустимом расходе и противодавлении недоступны, оценку производительности конденсатора можно рассчитать, используя рекомендации Института теплообмена «Стандарты для паровых поверхностных конденсаторов» или другое руководство по проектированию теплообменников. Нередки случаи превышения аварийного давления, но обратный поток не должен уменьшать расход ХВ настолько, чтобы отключить турбину.

Выбег насоса. Насосы CW предназначены для продолжения работы, если один или несколько насосов выведены из эксплуатации. Однако обратный поток от работающих насосов через отключенный насос временно еще больше снизит сопротивление системы, в результате чего производительность работающих насосов упадет на кривых до более высоких скоростей потока. Более высокие значения расхода могут привести к выходу за пределы рабочего диапазона и характеристик насоса, что может привести к кавитации, вибрации и, возможно, к перегрузке двигателя.

Если возможны условия выбега насоса, следует уменьшить время закрытия клапана, чтобы свести к минимуму обратный поток через отключенный насос, или следует проконсультироваться с изготовителем насоса относительно условий выбега.

Вращение насоса назад. Обратный поток заставит центробежный насос без двигателя вращаться в обратном направлении. Эти насосы не предназначены для вращения в обратном направлении и могут быть повреждены, если они достигают скорости назад, намного превышающей их расчетную скорость вперед. Это может привести к сильной вибрации, нежелательным напряжениям и вредным нагрузкам на двигатель, подшипники и другие компоненты.

Гидравлический институт, Североамериканская ассоциация производителей насосов, публикует допустимые пределы обратной скорости, которые можно использовать, если первоначальный производитель насосов не предоставляет ограничений. Насосы с более высокой удельной скоростью более устойчивы к высокой обратной скорости. При превышении допустимой обратной скорости следует указать более короткое время закрытия клапана или насос должен быть снабжен устройством предотвращения обратной скорости (храповым механизмом).

Перезапуск насоса. Если отключенные насосы снова включаются до того, как поток стабилизируется, скачок давления может вызвать гидравлический удар. Любые захваченные паровые полости, скопившиеся в верхних точках системы, будут сильно разрушаться из-за повышения давления. Возникающие волны давления могут сотрясать и перегружать трубопровод и повреждать его, а также ограничители и подключенное оборудование.

Компьютерное моделирование . Обратный поток лучше всего изучать с помощью коммерческой программы для анализа переходных процессов (гидравлического удара). Программное обеспечение Applied Flow Technology (AFT) Impulse использовалось для создания рисунков для этой статьи, но доступно множество других программных пакетов. В большинстве программ используется «метод характеристик». Между прочим, модели для открытой конфигурации градирни и градирни были построены только в иллюстративных целях.

Правильный выбор обратного клапана

Идеальный обратный клапан должен мгновенно закрываться в момент изменения направления потока. Однако для закрытия настоящих обратных клапанов требуется конечное время. В это время через клапан будет происходить некоторый обратный поток, и при закрытии клапана будет создаваться волна давления (рис.

2).

2. Влияние разницы во времени закрытия обратного клапана. На этой диаграмме показано влияние разного времени закрытия обратного клапана на волну давления, создаваемую в системах оборотного водоснабжения. В этом примере расход достигает нуля примерно через шесть секунд после отключения насоса. Без установленного клапана обратный поток достигает максимума через 16 секунд, а затем медленно стабилизируется. Когда клапан закрывается мгновенно, обратного потока не происходит. Однако в сценариях с 4- и 12-секундным закрытием клапана в системе создаются потенциально опасные волны давления. Наилучшая реальная конструкция минимизирует волну давления, предотвращая обратный поток. Источник: Майкл Ф. Чищевски

Нет ограничения потока. Это базовый случай, иллюстрирующий неограниченный поток без обратного клапана. Скорость неуклонно падает после отключения насоса и меняет направление через 6 секунд.

Во время реверсирования поток замедляется со скоростью 1,07 фута/сек2. Скорость заднего хода достигает максимального значения примерно через 16 секунд, после чего начинает замедляться и стабилизироваться.

Клапан закрывается мгновенно. Обратный клапан начнет закрываться, когда скорость потока станет равной нулю. В это время «идеальный» обратный клапан закроется мгновенно. Как показано на рисунке 2, в этом сценарии волна давления не возникает.

Клапан закрывается после реверсирования потока. Реальные обратные клапаны испытывают запаздывание перед началом закрытия, поскольку сначала необходимо преодолеть минимальный перепад давления. Чтобы проиллюстрировать более реалистичное поведение клапана, показан пример, в котором закрытие начинается, когда скорость потока падает до нуля, но для полного закрытия клапана требуется четыре секунды. Через клапан в это время будет происходить обратный поток, волна давления возникает в момент полного закрытия клапана. Величина волны давления является функцией обратной скорости, которая имела бы место без закрытия клапана.

Сценарий 12-секундного закрытия также показан на рис. 2.

Производители разработали различные конструкции, пытаясь добиться идеальной работы обратного клапана. Клапаны можно приобрести с дисками с малой инерцией, установленными в осевом направлении или перемещающимися только на короткие расстояния.

Некоторые типы клапанов могут быть сразу исключены из рассмотрения по практическим соображениям. 72-дюймовый поворотный обратный клапан может быть невозможно найти, а если он и есть, то он может быть слишком большим, медленным и тяжелым, чтобы быть практичным.

Подвижный диск в клапанах с большим временем запаздывания или с медленным движением будет подвергаться воздействию более высоких скоростей обратного потока. Высокая скорость потока ускоряет диск и закрывает клапан. Это явление известно как «захлопывание» обратного клапана и является частой причиной гидравлического удара.

Если существует вероятность сильного захлопывания обратного клапана, укажите конструкцию с использованием демпфера или пружины для амортизации хода диска непосредственно перед полным закрытием. Эти клапаны известны как «бесшумные» или «тихие» обратные клапаны.

Чтобы помочь в выборе соответствующего типа клапана, многие производители и справочники по гидравлическим ударам публикуют версии кривых зависимости скорости обратного хода от замедления, основанные на работе A.R.D. Торли, чья статья «Поведение обратного клапана в переходных режимах потока: современный обзор» была опубликована в журнале 9.0133 Journal of Fluids Engineering

в 1989 г. В целом кривые показывают, что потенциал хлопка обратного клапана не вызывает беспокойства, если клапан закрывается до того, как скорость обратного хода достигнет 0,5 фута/сек, и будет иметь только умеренный потенциал хлопка до скоростей 1,0. фут/сек (рис. 3).

3. Кривые зависимости скорости заднего хода от замедления. Как правило, захлопывание обратного клапана не является серьезной проблемой, пока скорость обратного хода остается менее 0,5 фута/сек. Источник: Майкл Ф. Чищевски

Например, если компьютерная модель системы без обратных клапанов показывает, что замедление потока составляет 20 фут/с2 во время реверсирования потока, используя кривые Торли, вы обнаружите, что проверка с раздельным диском позволит увеличить скорость до до 0,6 фута/сек перед закрытием. Это лишь немного в зоне, которая указывает на потенциал слабого удара, и может считаться приемлемым. Однако, если есть опасения, можно выбрать более устойчивый к ударам тип клапана, такой как обратный клапан форсунки, чтобы снизить вероятность удара в безопасную зону. Максимальное время закрытия клапана, используемое в компьютерной модели, будет временем, которое требуется для перехода от нулевой скорости к скорости, полученной с использованием кривой Торли.

Обратные клапаны не обеспечивают принудительную отсечку. Обратный клапан снова открывается всякий раз, когда давление на входе превышает давление на выходе, достаточное для преодоления скорости подъема диска. Следовательно, после обратных клапанов должны быть предусмотрены запорные клапаны.

Альтернатива PAV

Максимальное и минимальное допустимое время закрытия PAV можно определить, выполнив серию тестовых прогонов с использованием компьютерной модели (рис. 4).

4. Давление в зависимости от времени. На приведенной здесь диаграмме сравнивается зависимость давления от времени вблизи нагнетания насоса для разного времени закрытия клапана с усилителем давления (PAV), когда отключаются все насосы в модели открытой системы охлаждения. Источник: Майкл Ф. Чищевски

Нет ограничения потока. Это базовый случай, иллюстрирующий неограниченный поток без PAV. Давление насоса быстро падает примерно за одну секунду. Хотя падение крутое, давление всегда остается выше атмосферного.

PAV закрывается до реверсирования потока. Закрытие клапана до того, как поток изменится на противоположный, например, через две секунды после отключения насоса, создаст зону низкого давления на стороне выхода клапана и зону высокого давления на стороне входа. Очень часто давление падает почти до полного вакуума на стороне выхода, как показано на Рисунке 4 плоской линией около 0 фунтов на квадратный дюйм. Полное вакуумное давление вызовет испарение воды и образование кавитации. Если происходит значительное испарение и образуется паровая полость, может возникнуть гидравлический удар, когда поток меняет направление и схлопывает паровое пространство.

PAV закрывается при изменении направления потока. При закрытии клапана в прогнозируемое время реверсирования потока (шесть секунд в примере на рис. 4) наблюдается лишь небольшой скачок давления. Этот случай подобен идеальному обратному клапану, за исключением того, что более раннее начало закрытия клапана вызывает небольшой сдвиг во времени реверсирования потока.

PAV закрывается после реверсирования потока. Всплеск давления, возникающий при закрытии клапана, увеличивается по мере увеличения времени запаздывания. В этом примере 6-секундная задержка между реверсированием потока и закрытием клапана создает всплеск, примерно вдвое превышающий нормальное рабочее давление.

PAV закрывается, когда поток стабилен. Как и ожидалось, продление времени закрытия клапана до периода, когда поток стал стабильным, не приводит к скачку давления.

Основываясь на этих наблюдениях, минимальная продолжительность закрытия PAV должна соответствовать приблизительному времени реверсирования потока, определенному в результате анализа. Максимальное время должно основываться на рассмотрении вопросов производительности оборудования, описанных ранее. Более длительное время предпочтительнее более короткого, поэтому выбирайте время в длинном конце диапазона.

Слишком быстрый перезапуск одного или нескольких насосов может привести к скачку давления. Как правило, насос не следует перезапускать до тех пор, пока он не перестанет вращаться и его нагнетательный клапан не закроется. Для определения минимально допустимого времени перезапуска насоса следует использовать компьютерное моделирование перезапуска насоса. В параллельных насосных системах время перезапуска должно быть сдвинуто во избежание скачков напряжения. Скорость открытия PAV обычно указывается равной скорости закрытия.

Варианты комбинирования

В некоторых установках CW после каждого насоса установлены обратный клапан и PAV. Эта компоновка действует в первую очередь как установка обратного клапана. Обратный клапан является первой линией защиты от обратного потока, он пассивно реагирует и закрывается в зависимости от скорости жидкости и перепада давления. PAV обеспечивает дополнительную защиту от обратного потока в случае заедания обратного клапана в открытом положении. Некоторые другие преимущества этой конструкции включают:

■ Пуск насоса со средней скоростью при закрытом клапане снизит мощность, необходимую для запуска, а также предотвратит выход насоса из строя. Если существует опасение, что двигатель может быть перегружен из-за того, что насос будет работать «в тупик» при закрытом клапане, запуск насоса можно на мгновение отложить до тех пор, пока клапан не откроется примерно на 10%.

■ PAV также обеспечивает надежную изоляцию потока, необходимую для технического обслуживания насоса. Ручные запорные клапаны не требуются.

Время закрытия PAV не является критическим, за исключением случаев, когда существует вероятность того, что останов насоса может вызвать колебательную волну в поддоне, которая заставит обратный клапан периодически открываться и закрываться. Если компьютерная модель показывает такой тип поведения, следует указать, что PAV закрывается вскоре после закрытия обратного клапана.

Очевидно, что и обратные клапаны, и PAV сами по себе способны предотвратить обратный поток. Установка обоих несколько избыточна. Избыточность может быть оправдана в ситуациях, когда важно преимущество высокой надежности (таблица 1). Однако это преимущество связано с большей сложностью и стоимостью компонентов.

Таблица 1. Узкие. В этой таблице приведены рекомендации по синхронизации клапанов при использовании обратных клапанов, клапанов с усилителем или того и другого для предотвращения обратного потока в системах циркуляции воды.

Источник: Майкл Ф. Чищевски

Прочие соображения

При отключении насосов CW давление может упасть почти до полного вакуума на нагнетании насоса. Регулировки обратного клапана или времени закрытия PAV не всегда достаточно, чтобы поднять давление выше полного вакуума и предотвратить возникновение кавитации. В этих случаях необходим клапан вакуумного прерывателя (впуска воздуха) для повышения давления за счет автоматического впуска воздуха при обнаружении вакуума.

Нагнетание насоса и выход конденсатора являются областями, подверженными полному вакуумному давлению из-за их большой высоты. Компьютерная модель является идеальным инструментом для определения необходимости вакуумных прерывателей и определения их размеров. Однако обсуждение вакуумных прерывателей и воздушных клапанов выходит за рамки этой статьи. Если эти клапаны необходимы, читатели должны обсудить варианты размеров с известным производителем оборудования.

Существуют дополнительные методы для смягчения переходных процессов, связанных с отключением насоса и обратным потоком, которые здесь не представлены.
