100+ вариантов дизайна на фото

Калитка и входные ворота, которые дополняют забор вокруг дома, должны создать гармоничное целое, представляя собой своеобразную витрину собственности. Посмотрите, как подобрать металлические ворота к стилю дома, а также к окружающей среде. Представляем множество интересных фотографий, которые являются примером отличного вкуса и повышенной безопасности.

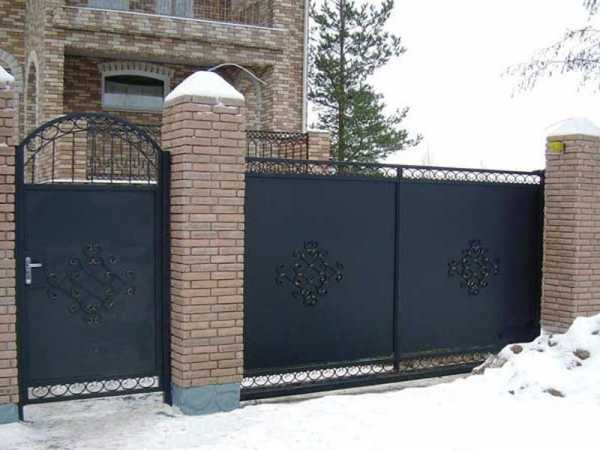

Ограждение дома, металлические ворота и калитка — гарантия надежности

Металлические пролеты между кирпичными столбами сегодня являются одним из самых распространенных видов ограждения дома. Причиной популярности заборов из металла считается их доступность, различные конструкции, соответствующие потребностям покупателей и приемлемые цены. Металлические ворота и калитки, которые идеально гармонируют по стилю, станут отличным выбором для вашего дома.

Металлические ворота: фото интересных вариантов

Если вы определились с металлическим забором, то должны выбрать ворота из этого же материала. Ищете ворота из металла, которые подойдут вам по всем критериям? Сегодня в данной категории вы найдете широкий спектр конструкций, которые отлично сочетаются с современными и классическими домами. Ворота разнообразны с точки зрения дизайна. Благодаря этому они не только выполняют практическую, но и декоративную функцию. Каждый клиент может найти для себя максимально подходящий вариант, который будет лучше всего соответствовать личному вкусу. Ворота изготовлены из высококачественного металла, кроме того, они оцинкованы, что быть чрезвычайно устойчивыми к неблагоприятным погодным условиям, таким как дождь, снег, быстрые изменения температуры. Современные модели подлежат гальванизации, защищая ограждение от коррозии. Такая процедура гарантирует, что даже через много лет конструкция будет выглядеть как новая, даже без следа ржавчины. В предложение входят ворота классических цветов, включая черный и антрацит. Эти расцветки выглядят великолепно на практике и никогда не выходят из моды. Стоит инвестировать в элегантные, классические и прочные ворота.

Чем объяснить востребованность ворот из металла?

Металлические ворота — один из самых распространенных способов входа на участок. Их популярность обусловлена, среди прочего, тем, что они относительно дешевы и легко собираются, они также могут быть размещены на любом, даже очень наклонном ландшафте, без каких-либо проблем. Кроме того, на рынке существует множество различных вариантов, поэтому легко купить что-то, соответствующее вашим вкусам и потребностям. Металлические ворота выполнены из алюминия или стали. Повышенным спросом сегодня пользуется ажурная металлическая ковка, которая обычно помещается на видные места, чтобы подчеркнуть престиж дома. Заборные решетки также могут подойти в качестве ограждения, если вы предпочитаете простое решение.

Преимущества металлических ворот

Нет сомнений, что металлические ворота отличаются необычайной долговечностью. Металл не теряет своей функциональности на протяжении многих лет, даже когда он особенно подвержен воздействию погоды и влаги. Конструкция также не требует сложного ухода — все, что вам нужно сделать, это защитить ее антикоррозионным средством и обработать металлической краской в ​​выбранном цвете, чтобы сохранить красоту в течение многих лет. В пользу металлических заборных ворот говорит их необычный и разнообразный стиль. Вы можете выбрать из моделей с вертикальными секциями или иными предложениями, украшенными сложными коваными узорами.

Раздвижные и распашные металлические ворота

Существует несколько разновидностей металлических ворот. Выбирая тот или иной вариант, вы должны отталкиваться от участка, где будет монтирована конструкция, а также личных предпочтений.

Раздвижные панели

Это самое простое и в то же время чрезвычайно эффективное решение вопроса об ограждении имущества, которое пользуется значительной популярностью. Почему? Конечно, комфорт использования ворот влияет на это — просто слегка потяните створки, чтобы открыть или закрыть. Скользящие конструкции идеально подходят для ситуаций, когда пространство ограничено, не хватает места для установки классической, боковой модели.

Классические распашные ворота

Если вы делаете ставку на проверенные решения, то можете выбрать двустворчатые ворота . Посмотрите, какие модели можно найти в нашем предложении.

Автоматические входные ворота из металла

Самые современные модели входных ворот — это те, которые оснащены системой автоматического открытия. Вы можете успешно распахнуть металлические ворота, сидя в машине. Особенно такая функция удобна зимой, когда не нужно выходить из авто, чтобы открыть дверцы вручную. Именно этот комфорт делает данный вид ограждения настолько популярными. Посмотрите, какие металлические ворота на пульте дистанционного управления существуют, выбирайте модель, которая идеально соответствует вашему забору. Автоматизация ворота предоставляют владельцу более комфортную эксплуатацию. Происходит радиоуправление замками и приводами. В таком случае створки имеют силовые электрические приводы. Если ваши ворота будут неожиданно отключены от электричества, тогда аварийна разблокировка привода и замков помогут моментально открыть конструкцию.

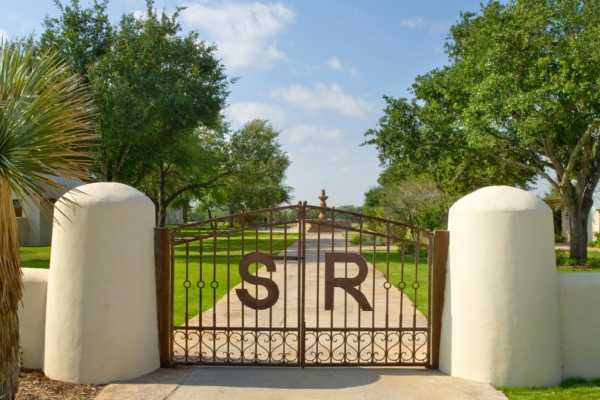

Кованые ворота

Кованые ворота всегда были привлекательным предложением. Они также являются показателем престижа благодаря цене и декоративному оформлению. Работы по ковке ослабли со временем, а другие виды заборов стали более популярными. Сегодня многие люди покупают металлические ворота в магазине, но только кованые конструкции на заказ могут показать настоящий аристократизм. Кованые железные ворота уникальны, поэтому вы не найдете подобной конструкции у своих соседей.

Производители предлагают множество конструкций металлических ворот, которые можно приобрести даже в строительных супермаркетах. Поэтому, если вы заботитесь об индивидуальном характере забора и уникальном дизайне, разработайте свой собственный узор и ищите мастерскую, которая сделает заказ. Выбирайте наиболее понравившиеся ворота на фото, чтобы уже с готовым эскизом отправиться к мастеру.

topdizz.com

красивые, простые, чертежи для изготовления

Красивая кованая конструкция со встроенной в створку калиткой

Владельцы загородных домов долго выбирают ворота с калиткой для участка. И это оправданно, ведь по внешнему виду уличных ворот гости судят о хозяине. Но если раньше ставили массивную и приятную на вид конструкцию, то в наше время этого недостаточно.

Ворота вместе с калитками должны быть функциональными. Чем быстрее они открываются и закрываются, тем больше экономится времени, которое так дорого человеку. Полотно должно раздвигаться или подниматься при въезде или при выезде автомобиля, а также открываться для входа хозяев.

Планировка и чертеж конструкции

Чертеж конструкции со встроенной калиткой

Важно! Перед выбором уличных ворот с калитками для их установки на своем дворе обязательно нужно сначала составить чертеж и все спланировать.

На чертеже следует учитывать следующие нюансы:

  1. Ширину. При определении ширины принимают во внимание размеры своего автомобиля и того транспорта, который приезжает в гости. Размеры машин у всех разные. Лучший вариант — использовать стандартные размеры легкового автомобиля и приплюсовать к ним еще один метр. Подавляющее большинство легковых машин проедут в такие ворота.
  2. Размеры вместе со встроенной калиткой. Поскольку калитка является составной частью, нужно определиться с ее размерами и видом. Размеры нужно заносить на чертеж, при этом не забывать о создании порожка.
  3. Конструкцию уличных ворот. Разновидностей много: распашные, откатные, подъемные и прочие. Эти вопросы важны, поскольку каждая разновидность нуждается в определенной площади. К тому же для того или иного типа вместе с калиткой нужно обязательно создать условия.
  4. Материалы для изготовления и их стоимость. Два этих аспекта оказывают друг на друга непосредственное влияние. За небольшие деньги не удастся купить материалы высокого качества и, следовательно, недорогие ворота будут недолговечными. Поэтому нужно все продумать, прежде чем окончательно решить, какой материал использовать для изготовления.

Разновидности

Ворота со встроенной калиткой подразделяются на несколько разновидностей. Вариант зависит от типа открывания и используемых для изготовления материалов.

Откатные

Эскиз откатных систем с проемом для входа

Откатные ворота с калиткой внутри – распространенный уличный вариант. Его используют часто, поскольку они удобны в эксплуатации и не требуют много места для нормального функционирования. Однако чтобы конструкция работала правильно, требуется ровная поверхность.

Составляющая часть таких ворот — направляющие для роликовых кареток полозья, специально предназначенные для упрощения их открывания и закрывания. Такие полозья приобретают в магазине строительных материалов и инструментов. Откатные ворота удобны в использовании, поскольку открываются и закрываются автоматически посредством двигателя и редуктора.

С автоматизацией

В эту конструкцию входят один или два электропривода, сигнальная лампа, антенна, блок управления, электромагнитный замок. Для работы конструкции к ней подводят электричество.

Распашные

Чертеж с размерами для распашных изделий

Еще одна разновидность ворот с калиткой во двор.

У этого типа есть преимущества по сравнению с другими:

  • простота в эксплуатации;
  • легкость установки;
  • для максимальной защиты, возможность оснащения защитным устройством.

Но есть у них и серьезный недостаток — они требуют площади для нормального функционирования. Много проблем возникает при эксплуатации в зимнее время, когда рядом лежат снежные сугробы. Поэтому прежде чем выехать или выйти, придется убрать снег с площадки.

Ворота с калитками из древесины

Деревянные калитки и ворота отличаются привлекательным внешним видом и массивностью. Однако срок эксплуатации деревянных конструкций низкий. Это связано с тем, что дереву плохо рядом с негативными условиями окружающей среды.

Вред деревянным изделиям наносит контакт с водой. Поэтому прежде чем изготовить и установить деревянные ворота вокруг двора или дачного участка, нужно позаботиться об их защите. Для этого обрабатывают поверхность специальным веществом.

Также важно правильно подобрать саму породу древесины. Дуб, например, отличается устойчивостью к воздействию негативных факторов.

Из профнастила

Вид изделий из профнастила

Легко устанавливаются, низкой стоимости, при этом высокого срока эксплуатации.

К достоинствам относятся:

  • широкая цветовая гамма;
  • стойкость к погодным условиям, придаваемая специальными полимерами защита от коррозии;
  • небольшой вес конструкции;
  • отсутствие необходимости создавать прочный каркас.

Основы самостоятельного изготовления

Рассмотрим этапы изготовления на примере распашных конструкций со встроенной или отдельно стоящей калиткой.

Важно! Для нормального функционирования ворот, следует заранее побеспокоиться о достаточном свободном месте для открывания створок.

Материалы и инструменты

Для каркаса потребуется жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), для обшивки – металл, профнастил или дерево. Также потребуются петли и задвижка, грунтовка и краска. Из инструментов – сварочный аппарат, болгарка, шлифовальный круг и шуруповерт.

Каркас

Чертеж каркаса с размерами

Перед изготовлением самого каркаса, металлические трубы очищают шлифмашиной от коррозии и неровностей. Обезжиривают растворителем и наносят грунтовку. Из, заранее подготовленных по размерам деталей, варят раму.

Если ворота и калитка разделены, потребуется сделать 3 каркаса из металлопрофиля 60*30 мм: 2 – для створок, 1 – для калитки. Каркас может быть квадратным или прямоугольным. Это зависит от форм створок.

Следом, по периметру к внутренней стороне рамы, варится каркас из профиля 20*20 мм. Для укрепления конструкции из этого же профиля приваривают диагональные раскосы.

Совет! Если предполагается обшивка ворот с двух сторон, внутренняя рама приваривается четко посередине каркаса, если с одной стороны – сдвигается на край рамы.

Для створки со встроенной калиткой варят квадратную или прямоугольную раму с двумя внутренними стойками на ширину калитки. Расположение калитки может быть как сбоку, так и посередине. Отдельно сваривают раму калитки и крепят петлями на одну из стоек. При необходимости зачищают места сварки и грунтуют.

Обшивка

Обшивка готовой конструкции профнастилом

Для обшивки ворот деревом используют штакетник, доску или рейки. Любой из вариантов крепится саморезами. Располагать дерево можно вертикально с зазорами или без, или диагонально с просветом.

Если обшивка металлическая, лучше выбирать оцинкованные листы или профнастил с ПВХ-покрытием.

Крепят их к каркасу саморезами или специальными заклепками. Они также должны быть оцинкованы или прокрашены.

Оригинальные ворота

Фото оригинальной въездной группы

При желании изготовить уличные ворота особенными, для подчеркивания стиля, можно установить кованую калитку. Но за это придется заплатить — чаще такой вариант калиток изготавливается на заказ, поэтому они красивого внешнего вида.

На металлических изделиях с помощью ковки можно изобразить ажурные рисунки. Они не препятствуют обозрению внутренней территории.

Можно, наоборот, сделать плотный узор, не дающий возможности случайным прохожим видеть, что происходит за калиткой на участке. Но при этом и рядом находящийся двор должен соответствовать воротам. Глупо будет устанавливать кованые ворота на входе во двор одноэтажного и небольшого по площади дачного домика.

К достоинствам относят:

  • уникальность дизайна;
  • возможность создавать изделия с разными по сложности рисунками;
  • долгий срок эксплуатации;
  • совместимость с другими материалами.

Недостатков два – высокая стоимость и необходимость соблюдения технологии изготовления.

На деревянных воротах создают резные выпуклые узоры, украшения в виде сквозных вырезов. Можно для этих же целей использовать краски, но это уже не столь эффектно.

Подводим итог

Делая выбор в пользу того или иного материала, помните: ворота прослужат долго, если на них не экономить. Это касается и материалов для каркаса, и для обшивки, и для последующего монтажа и установки конструкции.

В ниже представленном видео, вы найдете дополнительную информацию по выбору материала и изготовлению конструкций.

moyaograda.ru

Изготовление ворот и калиток из профнастила + фото

Стандартный вариант забора в сумме с воротами и калиткой на границе участка перед небольшим загородным домом проще всего построить из профилированной трубы и профнастила. Лучше всего с подобной работой справится профессиональный сварщик или слесарь, но для человека, имеющего хоть небольшой практический опыт слесарно- сварочных работ, изготовление ворот и калиток из профнастила по силам сделать собственными руками и даже без посторонней помощи.

Какой вариант ворот с калиткой выбрать

Схем построения такой конструкции, как ворота из профнастила своими руками, существует не так много, как может показаться на первый взгляд. Из большинства возможных вариантов в практике частного домостроения используются три схемы ворот с калиткой, проверенные временем и многолетним пользованием:

  • Приставная конструкция калитки из профнастила. К двум столбам с навесными створками из профнастила добавляют третий столб- опору, на котором вывешивается рамная конструкция калитки;
  • Более сложный в изготовлении вариант со встроенной калиткой в створку ворот. Чаще всего он используется в ситуациях, когда места под приставную калитку из профнастила просто не хватает;
  • Очень необычный вариант складных ворот из профнастила с калиткой. Такую схему можно применить в случаях, когда места в проезде не хватает даже для открытия створок рамных ворот.

Такая конструкция обойдется дороже из-за покупки дополнительной пары сотен облицовочного кирпича и оплаты услуг каменщика по выкладке трех столбчатых опор, но внешний вид таких ворот с калиткой из профнастила не идет ни в какое сравнение с другими вариантами,даже с учетом использования декоративных элементов. Такие ворота и калитки из профнастила фото получаются на порядок привлекательнее и красивее.

Кроме красивого внешнего вида, такие кирпичные столбы способны принять на себя львиную долю нагрузки, особенно в период сильных ветров или интенсивных косых дождей.

Из каких материалов делать ворота с калиткой

Конструкция ворот из профнастила в 90 случаях из 100 изготавливается из стандартной профилированной трубы квадратного и прямоугольного сечения. Для вертикальных стоек- опор применяется стальной трубчатый профиль квадратного сечения 80х80 мм, для изготовления каркаса створок и внутренних перемычек, в зависимости от размаха распашных половинок, берут профиль 60х20 мм, для калиток — более легкую трубу прямоугольного профиля 40х20 мм.

В качестве облицовочного материала применяется профнастил, стеновой или универсальный, марок «НС», «Н» или «С», с толщиной материала 0,5 мм. Чтобы усилить декоративные качества облицовки ворот и калитки у собственного дома, при обшивке каркаса створок устанавливают профнастил с цветным полимерным покрытием, для дачного участка или загородного домика лучше подойдет оцинкованный материал.

Кроме профнастила и профилированной трубы, потребуется крепеж – саморезы или заклепочные «пистоны», гаражные петли и засов, стопоры-фиксаторы створок. Если материал под изготовление приобретается из разряда бывшего в употреблении, потребуется щетка- насадка с бронзовой щетиной и фосфатный преобразователь ржавчины.

Кроме материала, потребуется сварочный инвертор или углекислотный полуавтомат, болгарка, рулетка и стальная слесарная линейка, шуруповерт с комплектом насадок под саморез или головка для монтажа и опрессовки заклепок.

Делаем своими руками ворота из профнастила с калиткой

Общим вопросом, одинаково важным для любых воротных схем, является обустройство фундамента под вертикальные опоры. Чаще всего установка ворот и калитки из профнастила ограничивается сверлением скважин с установкой и бетонированием стальных трубчатых профилей по предварительно выполненной разметке и выравниванию. Для ворот и калитки из профнастила шириной до 2,5 м такой привязки столбов к грунту вполне достаточно для обеспечения устойчивости. Длинномерные конструкции специалисты рекомендуют усилить ленточным фундаментом или выкладкой кирпича.

Если трубы обложить кирпичной кладкой, то общей жесткости основания и вертикальных опор будет достаточно для установки более тяжелых или более высоких ворот. Зачастую к подобной схеме прибегают в качестве задела на перспективу, когда простые ворота и калитка из профнастила будут заменены на более тяжелые и изящные кованые створки.

Перегнуть палку в вопросе усиления фундамента невозможно, хотя, по сути, это дополнительные потери денег и времени. Более критичной бывает ситуация, когда после сборки ворот и калитки, даже с облицовкой из легкого профнастила, жесткости и устойчивости основания не хватает. В этом случае приходится делать «палубу» — наращивание бетонного ленточного фундамента при готовых воротах. Для этого:

  • Между столбами опор вырывается траншея глубиной и шириной в 30 см;
  • На дно траншеи отсыпается слой гравия и песка;
  • Между стальными столбами укладывается и приваривается четыре- шесть прутков арматуры, после чего перемычка заливается высокомарочным бетоном.

На период до недели, пока идет затвердевание материала, створки необходимо разгрузить домкратом или любой другой подпоркой.

Совет! Вместо железобетонной перемычки, можно уложить стальную балку таврового сечения шириной 150- 200 мм.

Изготовление каркаса створок ворот

Изготовление каркаса створок чаще всего выполняется свариванием предварительно вырезанных заготовок, выложенных на подготовленной ровной площадке, застеленной стальным листом или тротуарной плиткой.

Наиболее удачным проектом ворот с приставной калиткой и облицовкой из уголка можно назвать вариант, приведенный на фото.

Отличительной особенностью данного проекта ворот из профнастила является достаточно грамотное применение разгружающих диагональных поперечин. Их использование позволяет на 60% разгрузить нижнюю горизонтальную планку каркаса. Кроме того, по длине диагонали достаточно просто контролировать прямой угол и симметричность будущих створок.

Самым сложным этапом считается выравнивание отдельных отрезков профиля в виде правильного прямоугольника. Из-за больших размеров сторон — 2500х1800 мм, отрегулировать положение отрезков профилированной трубы так, чтобы получить идеально точный прямой угол, очень сложно. Поэтому углы в раме будущего полотна ворот вымеряют слесарным или столярным уголком, и контролируют величину диагонали.

После выравнивания положения каркас будущих двух ворот с калиткой сваривают точками, устанавливают подкосы и две центральные стойки, как показано на фото. В таком виде каркас переносят к установленным столбам ворот и вывешивают на подставке в проеме между опорами. После разметки положения гаражных навесов верхние части приваривают к раме, нижние – к столбам. Не меняя положения каркаса, выполненные сварочные точки проваривают полноценными швами. По периметру, с внутренней стороны профилей каркаса, сваркой или саморезами крепят трубу 40х20, на которую в дальнейшем будут крепиться листы профнастила. Далее каркас ворот разрезается на две равные створки, и можно переходить к облицовке листами профнастила.

Каркас калитки изготавливается по аналогичной схеме, но с некоторым упрощением. Чтобы получить максимально точную форму прямоугольника дверей, вырезанные отрезки профиля собирают на сбитом из досок деревянном кондукторе. Отрезки профилированной трубы крепятся по сторонам кондуктора и свариваются в прямоугольную раму. Аналогичным способом определяется местоположение навесов и диагональных распорок. Обе створки и каркас калитки перед укладкой листов профнастила окрашиваются грунтовкой и алкидной эмалью.

Нашиваем профнастил на ворота и калитку

Укладка профнастила на каркас ворот начинается с разметки обрезания листов материала по требуемому размеру. Профнастил лучше резать ножницами по металлу, но при этом деформируется ступенчатый профиль материала, который приходится постоянно выравнивать.

При расчете потребного количества листов профнастила необходимо учитывать расход на перехлест в одну или несколько волн, и подобрать такой размер, чтобы на краях рамы находились впадины, а не гребни. Поэтому, чем меньше и уже волна профнастила, тем проще крепить материал, особенно на узкой раме калитки.

Крепление выполняется через одну волну во впадинах профнастила. Наиболее распространенным является крепеж кровельными саморезами или заклепками. Соединение заклепками обходится дороже, но качество крепежа заметно выше.

Альтернативный вариант ворот с калиткой

Если жизненного пространства на въезде не хватает для полноценного обустройства распашных ворот с приставной калиткой, последнюю можно изготовить простым переносом каркаса в плоскость створки.

В этом случае потребуется сменить схему усиления каркаса створки ворот поперечными горизонтальными распорками.

В зависимости от того, как удобнее пользоваться дверью калитки, дверной проем может быть смещен к столбу или к центру ворот. После разметки рама калитки крепится к раме створки боковыми поперечинами. Петли для дверей калитки, в отличие от крепления створок к столбам, наваривают с внутренней стороны воротной конструкции. После сварки каркасов ворот и калитки остается зашить плоскость листами профнастила.

Чтобы лицевая поверхность калитки не выделялась на фоне створки ворот, необходимо подобрать или вырезать фрагмент профнастила, совпадающий по форме и линии профиля с основной облицовкой. Крепеж такого профнастила рекомендуется первоначально выполнять с помощью потаенных болтовых соединений, а после окончательного выравнивания крепить саморезами или заклепками.

Если места под установку стандартных распашных конструкций с калиткой не хватает, как вариант, можно использовать систему секционных ворот.

Конструкция калитки не отличается от приставной версии, тогда как створка ворот выполняется по складывающейся схеме из трех панелей, соединенных дверными навесами. В сложенном состоянии такие ворота практически не выступают за габариты ограждения участка.

Заключение

Из всех возможных вариантов ворот с калиткой каркасная конструкция из профнастила получается наиболее дешевой и простой в изготовлении. При этом средний срок службы материала облицовки и каркаса не уступает дорогим кованым и панельным конструкциям. Чтобы придать поверхности профнастила более респектабельный вид, можно использовать недорогие накладные имитации кованых узоров и декора. Даже в этом случае профнастил обойдется дешевле настоящей ковки и литья.
